Návod na EB 3004 NET Sata

Transkript

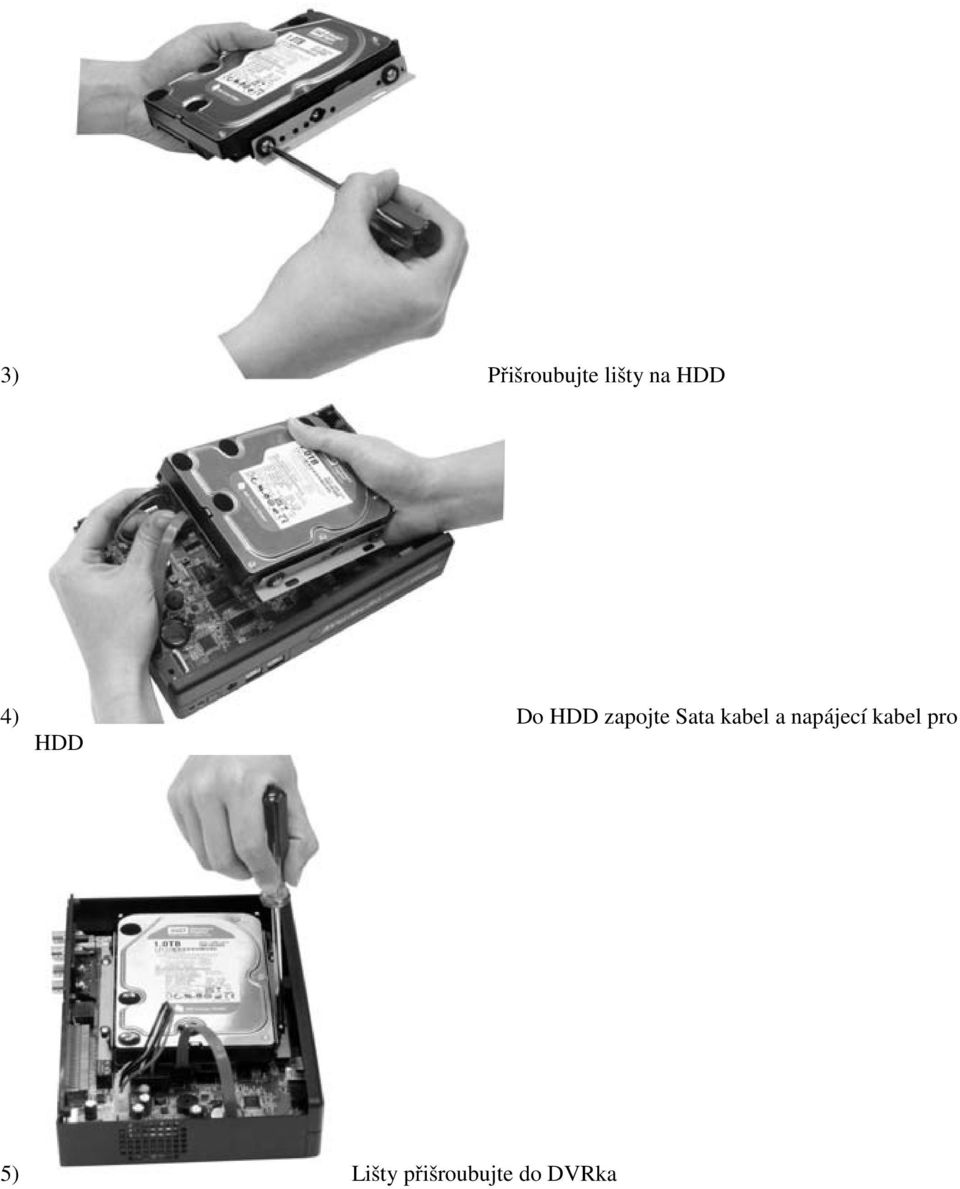

1 Návod na EB 3004 NET Sata Heslo defaultní v zařízení , přes síť jméno: ADMIN heslo: Obsah balení 1) Jednotka DVR 2) Dálkový ovladač (baterie přibaleny) 3) Zdroj 19V DC 4) Napájecí kabel ke zdroji 5) CD originální od výrobce 6) Set na montáž HDD (2x lišta a šroubky) Instalace HDD 1) Vymontujte 3 šrouby na zadní straně (záruku neztratíte) 2) Horní kryt odsuńte dozedu a nahoru

2 3) Přišroubujte lišty na HDD 4) Do HDD zapojte Sata kabel a napájecí kabel pro HDD 5) Lišty přišroubujte do DVRka

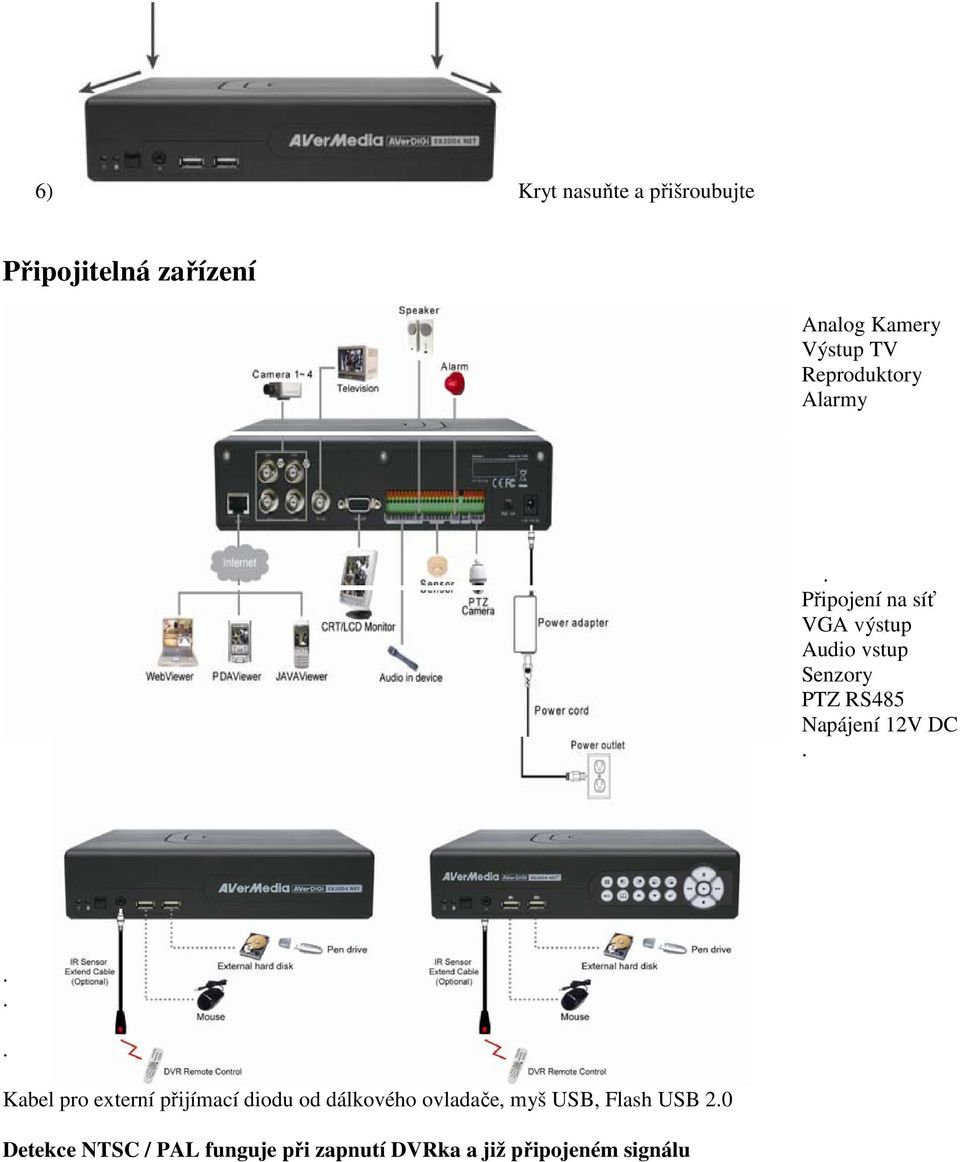

3 6) Kryt nasuňte a přišroubujte Připojitelná zařízení Analog Kamery Výstup TV Reproduktory Alarmy Připojení na síť VGA výstup Audio vstup Senzory PTZ RS485 Napájení 12V DC Kabel pro externí přijímací diodu od dálkového ovladače, myš USB, Flash USB 20 Detekce NTSC / PAL funguje při zapnutí DVRka a již připojeném signálu

4 První zapojení Připojte k zařízení veškerou kabeláž dle předchozího Po zapojení napájecího kabelu zařízení nastartuje Při náběhu hlásí: SPUSTENI SYSTEMU vypíše verzi firmwaru a testuje a skenuje HDD Při prvním načtení HDD ho potřebuje Zformátovat Potvrzení formátování HDD tlačítko Enter (ANO) (potvrdí formátování COMPLETE) Odmítnutí formátování tlačítko MENU (NE) Nejprve nastavte datum/čas aby nahrávky byly korektní (pokud v průběhu používání DVRka dojde posunutí času dopředu je vše OK pokud dozadu je nutné zformátovat HDD) Tlačítkem vyvoláte OSD MENU, kurzory nahoru nebo dolu vyberte možnost SYSTÉM a zde DATUM / CAS nastavte aktuální datum a čas Přehrání záznamů zmáčknout PLAY na dálkovém ovladači vybrat způsob hledání CAS ukazuje od kdy (ZACATEK) do kdy (KONEC) jsou záznamy na HDD po tím zadejte čas SEZNAM SOUBORU list nahraných celků SMART POHYB - ukazuje od kdy (ZACATEK) do kdy (KONEC) jsou záznamy na HDD pod tím Zadejte počátek a konec úseku hledání a vyberte kameru a zónu detekce pohybu Přední Panel 1 dioda napájení 2 dioda práce HDD 3 přijímací senzor dálkového ovladače 4 možnost připojení IR kabelu k dálkovému ovladači (lze dokoupit) 5 USB port pro ovládání myší (myš lze dokoupit) 6 USB 20 port pro připojení USB flash paměti na zálohování záznamů (lze dokoupit)

5 Zadní Panel 1 LAN port RJ M pro připojení sítě / ethernetu 2 BNC konektory pro připojení analogových kamer 3 BNC konektor výstupu videa (zobrazuje buď jako MAIN - Hlavní nebo SPOT - poplachový) 4 VGA výstup videa (zobrazuje buď jako MAIN - Hlavní nebo SPOT - poplachový) 5 4x Audio vstupy (vstup/zem) a 1x Audio výstup (vstup/zem) 6 4x Alarmové vstupy (signal/zem) 7-1x alarmový výstup ( 125V AC/ 30V DC) 8 RS-485 pro oládání PTZ kamer 9 otáčky větráku High / Vysoké a Low / Nízké 10 napájecí konektor pro zdroj 12V DC (zdroj součástí balení)

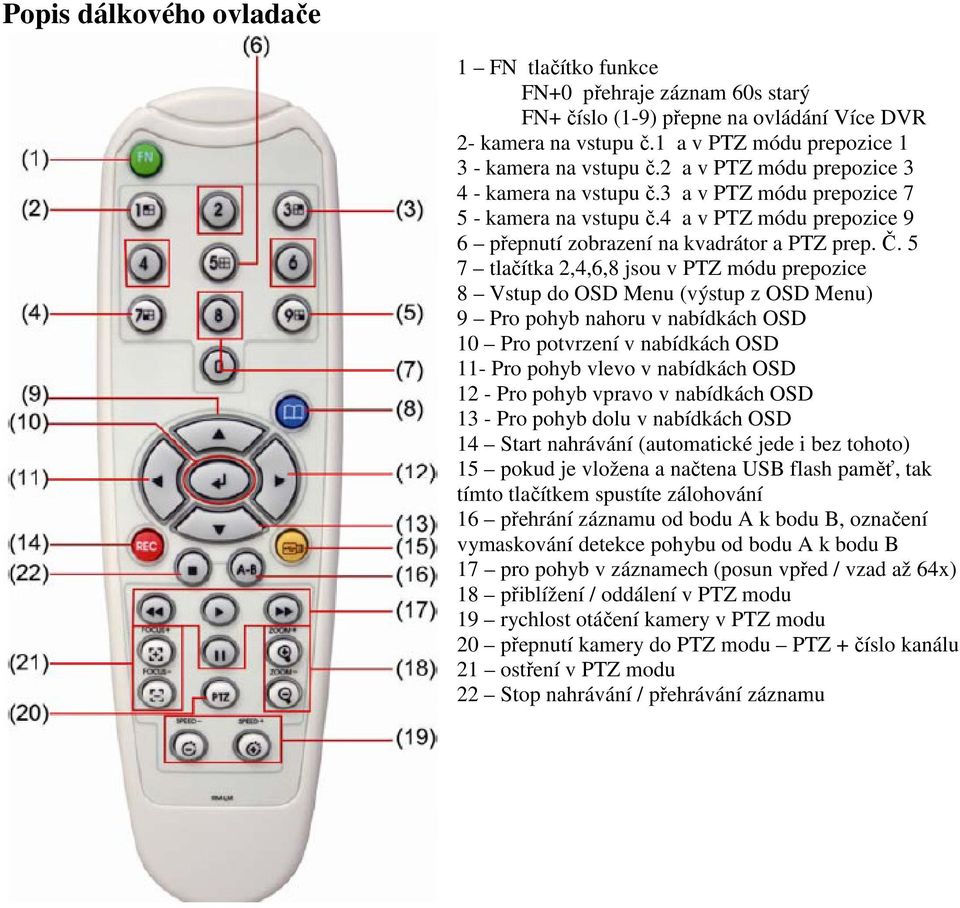

6 Popis dálkového ovladače 1 FN tlačítko funkce FN+0 přehraje záznam 60s starý FN+ číslo (1-9) přepne na ovládání Více DVR 2- kamera na vstupu č1 a v PTZ módu prepozice kamera na vstupu č2 a v PTZ módu prepozice kamera na vstupu č3 a v PTZ módu prepozice kamera na vstupu č4 a v PTZ módu prepozice 9 6 přepnutí zobrazení na kvadrátor a PTZ prep Č 5 7 tlačítka 2,4,6,8 jsou v PTZ módu prepozice 8 Vstup do OSD Menu (výstup z OSD Menu) 9 Pro pohyb nahoru v nabídkách OSD 10 Pro potvrzení v nabídkách OSD 11- Pro pohyb vlevo v nabídkách OSD 12 - Pro pohyb vpravo v nabídkách OSD 13 - Pro pohyb dolu v nabídkách OSD 14 Start nahrávání (automatické jede i bez tohoto) 15 pokud je vložena a načtena USB flash paměť, tak tímto tlačítkem spustíte zálohování 16 přehrání záznamu od bodu A k bodu B, označení vymaskování detekce pohybu od bodu A k bodu B 17 pro pohyb v záznamech (posun vpřed / vzad až 64x) 18 přiblížení / oddálení v PTZ modu 19 rychlost otáčení kamery v PTZ modu 20 přepnutí kamery do PTZ modu PTZ + číslo kanálu 21 ostření v PTZ modu 22 Stop nahrávání / přehrávání záznamu

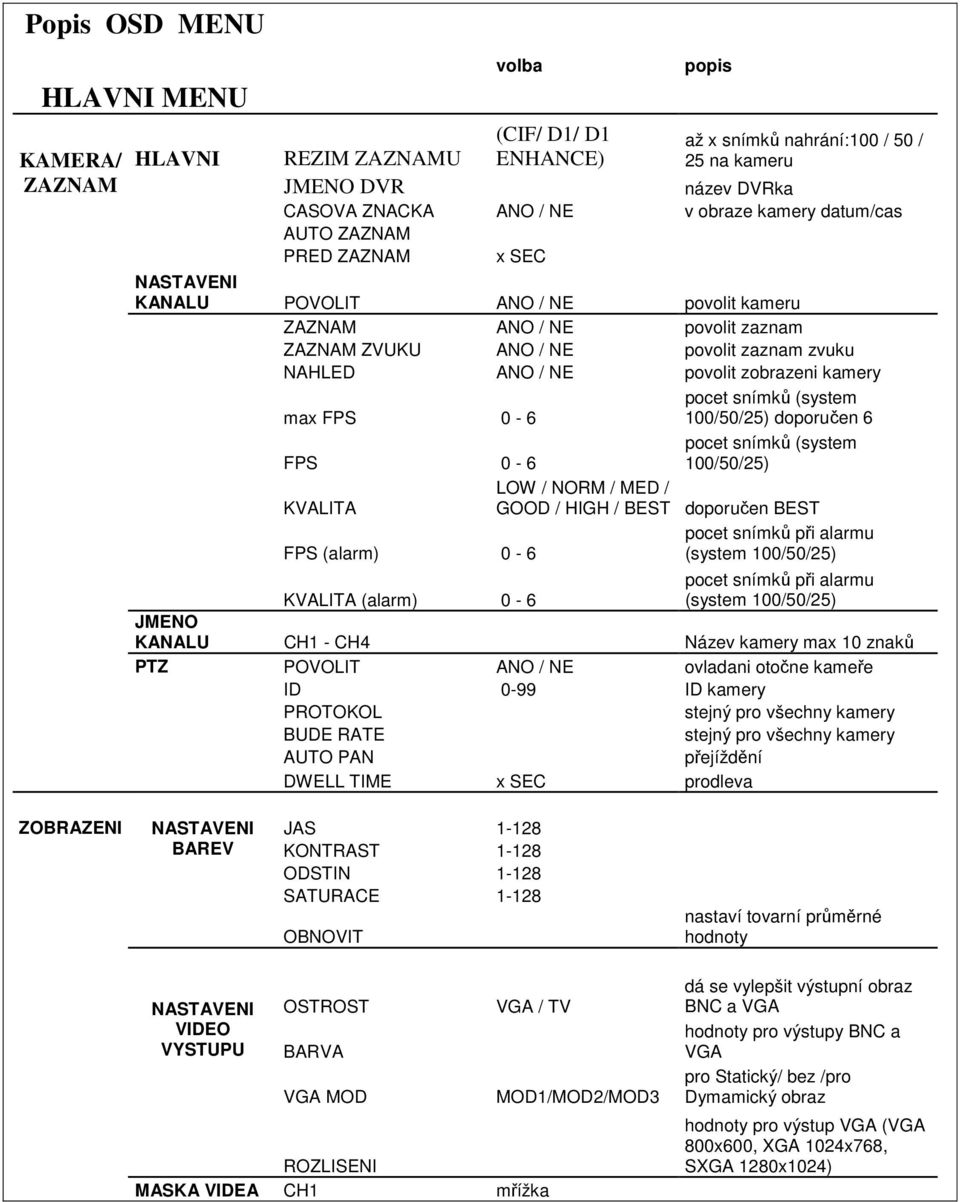

7 Popis OSD MENU HLAVNI MENU volba (CIF/ D1/ D1 ENHANCE) popis až x snímků nahrání:100 / 50 / 25 na kameru KAMERA/ HLAVNI REZIM ZAZNAMU ZAZNAM JMENO DVR název DVRka CASOVA ZNACKA ANO / NE v obraze kamery datum/cas AUTO ZAZNAM PRED ZAZNAM x SEC KANALU POVOLIT ANO / NE povolit kameru ZAZNAM ANO / NE povolit zaznam ZAZNAM ZVUKU ANO / NE povolit zaznam zvuku NAHLED ANO / NE povolit zobrazeni kamery max FPS 0-6 pocet snímků (system 100/50/25) doporučen 6 FPS 0-6 pocet snímků (system 100/50/25) LOW / NORM / MED / KVALITA GOOD / HIGH / BEST doporučen BEST FPS (alarm) 0-6 pocet snímků při alarmu (system 100/50/25) KVALITA (alarm) 0-6 pocet snímků při alarmu (system 100/50/25) JMENO KANALU CH1 - CH4 Název kamery max 10 znaků PTZ POVOLIT ANO / NE ovladani otočne kameře ID 0-99 ID kamery PROTOKOL stejný pro všechny kamery BUDE RATE stejný pro všechny kamery AUTO PAN přejíždění DWELL TIME x SEC prodleva ZOBRAZENI JAS BAREV KONTRAST ODSTIN SATURACE VIDEO VYSTUPU OBNOVIT OSTROST BARVA VGA MOD VGA / TV ROZLISENI MASKA VIDEA CH1 mřížka MOD1/MOD2/MOD3 nastaví tovarní průměrné hodnoty dá se vylepšit výstupní obraz BNC a VGA hodnoty pro výstupy BNC a VGA pro Statický/ bez /pro Dymamický obraz hodnoty pro výstup VGA (VGA 800x600, XGA 1024x768, SXGA 1280x1024)

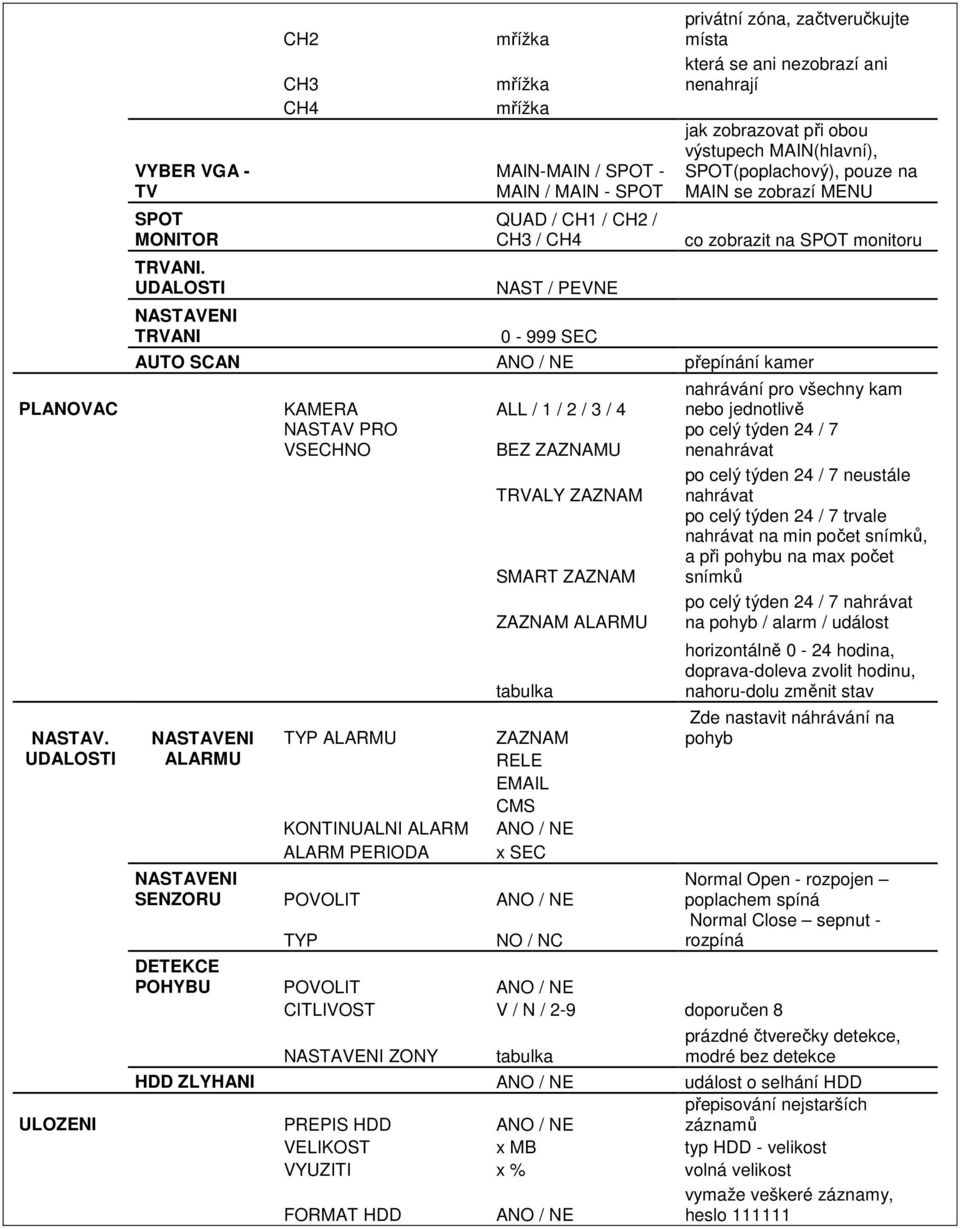

8 VYBER VGA - TV SPOT MONITOR TRVANI UDALOSTI TRVANI CH2 mřížka CH3 CH4 mřížka mřížka MAIN-MAIN / SPOT - MAIN / MAIN - SPOT QUAD / CH1 / CH2 / CH3 / CH4 NAST / PEVNE SEC privátní zóna, začtveručkujte místa která se ani nezobrazí ani nenahrají jak zobrazovat při obou výstupech MAIN(hlavní), SPOT(poplachový), pouze na MAIN se zobrazí MENU co zobrazit na SPOT monitoru AUTO SCAN ANO / NE přepínání kamer PLANOVAC KAMERA ALL / 1 / 2 / 3 / 4 NASTAV PRO VSECHNO BEZ ZAZNAMU NASTAV UDALOSTI ALARMU TYP ALARMU KONTINUALNI ALARM ALARM PERIODA TRVALY ZAZNAM SMART ZAZNAM ZAZNAM ALARMU tabulka ZAZNAM RELE CMS ANO / NE x SEC SENZORU POVOLIT ANO / NE TYP NO / NC nahrávání pro všechny kam nebo jednotlivě po celý týden 24 / 7 nenahrávat po celý týden 24 / 7 neustále nahrávat po celý týden 24 / 7 trvale nahrávat na min počet snímků, a při pohybu na max počet snímků po celý týden 24 / 7 nahrávat na pohyb / alarm / událost horizontálně 0-24 hodina, doprava-doleva zvolit hodinu, nahoru-dolu změnit stav Zde nastavit náhrávání na pohyb Normal Open - rozpojen poplachem spíná Normal Close sepnut - rozpíná DETEKCE POHYBU POVOLIT ANO / NE CITLIVOST V / N / 2-9 doporučen 8 ZONY tabulka prázdné čtverečky detekce, modré bez detekce HDD ZLYHANI ANO / NE událost o selhání HDD přepisování nejstarších ULOZENI PREPIS HDD ANO / NE záznamů VELIKOST x MB typ HDD - velikost VYUZITI x % volná velikost FORMAT HDD ANO / NE vymaže veškeré záznamy, heslo

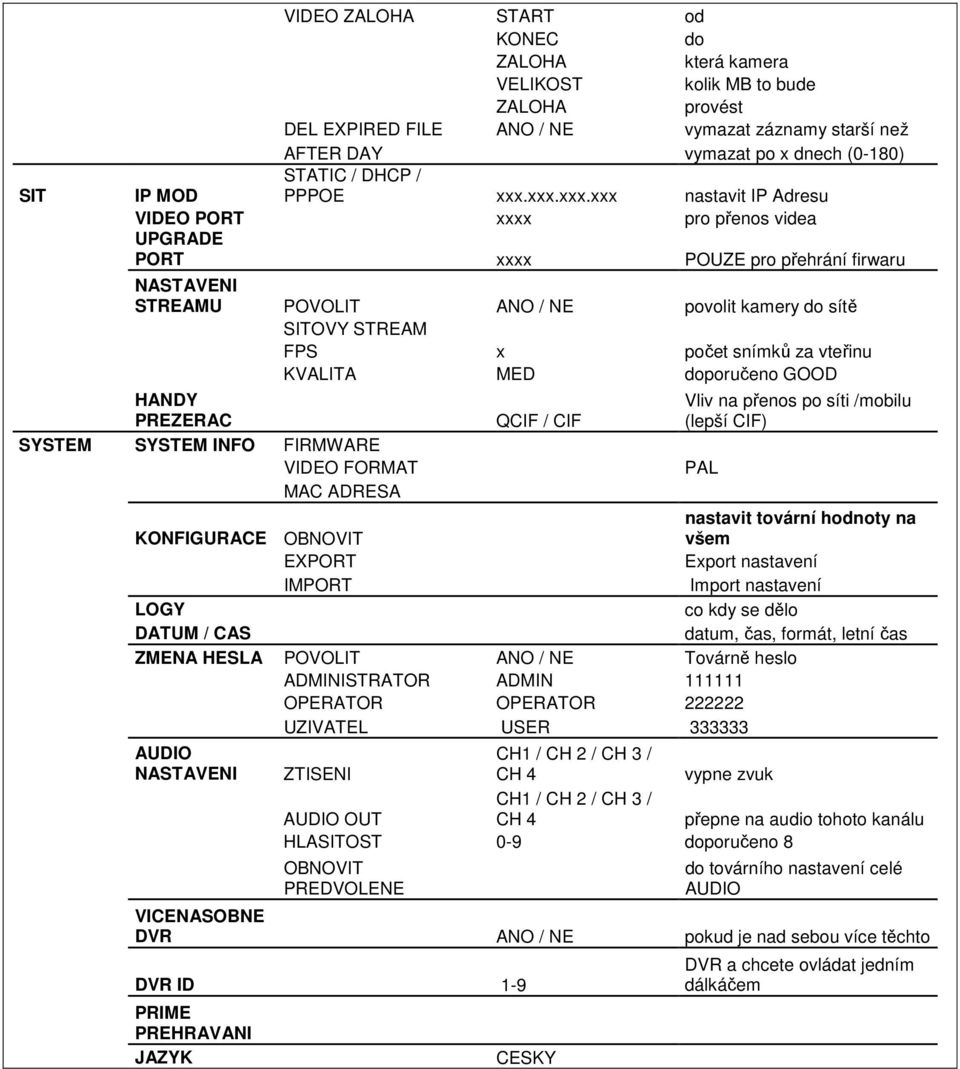

9 SIT VIDEO ZALOHA START od KONEC do ZALOHA která kamera VELIKOST kolik MB to bude ZALOHA provést DEL EXPIRED FILE ANO / NE vymazat záznamy starší než AFTER DAY vymazat po x dnech (0-180) STATIC / DHCP / IP MOD PPPOE xxxxxxxxxxxx nastavit IP Adresu VIDEO PORT xxxx pro přenos videa UPGRADE PORT xxxx POUZE pro přehrání firwaru STREAMU POVOLIT ANO / NE povolit kamery do sítě SITOVY STREAM FPS x počet snímků za vteřinu KVALITA MED doporučeno GOOD HANDY PREZERAC SYSTEM SYSTEM INFO FIRMWARE VIDEO FORMAT MAC ADRESA QCIF / CIF Vliv na přenos po síti /mobilu (lepší CIF) nastavit tovární hodnoty na KONFIGURACE OBNOVIT všem EXPORT Export nastavení IMPORT Import nastavení LOGY co kdy se dělo DATUM / CAS datum, čas, formát, letní čas ZMENA HESLA POVOLIT ANO / NE Továrně heslo ADMINISTRATOR ADMIN OPERATOR OPERATOR UZIVATEL USER AUDIO PAL ZTISENI CH1 / CH 2 / CH 3 / CH 4 vypne zvuk AUDIO OUT CH1 / CH 2 / CH 3 / CH 4 přepne na audio tohoto kanálu HLASITOST 0-9 doporučeno 8 OBNOVIT PREDVOLENE do továrního nastavení celé AUDIO VICENASOBNE DVR ANO / NE pokud je nad sebou více těchto DVR ID 1-9 PRIME PREHRAVANI JAZYK CESKY DVR a chcete ovládat jedním dálkáčem
