1 SERVERY A STORAGE ABACUS 2012 Jan Petrák jp@abacus.cz

2 Agenda Kdo jsme Výhody našich serverů Scale-out řešení MicroCloud, rodina Twin Scale-up řešení PUE~1.1 a 47 C v datacentru BBP server s UPSkou LSI Nytro aplikační akcelerátor LSI SAS2 switch NexentaStor

3 Tradice, podíl na trhu Největší výrobce serverů v CZ ISO 9001 Servery vyrábíme od roku 2003 Téměř serverů v roce 2011 Široké portfolio souvisejících produktů Vlastní servisní síť

4 Široké portfolio souvisejích produktů AMD Adaptec Areca Asus Intel LSI Promise Mellanox Microsoft Qlogic QSAN Supermicro Thecus Tyan Western Digital

5 Výhody serverů a storage Abacus Vlastní servisní síť Konfigurace podle požadavků zákazníka Nejširší výběr na trhu Optimální poměr cena/výkon Rozumné ceny rozšíření Otevřenost pro upgrade Unikátní technická řešení

6 Unikátní serverová řešení Storage servery 1U 2U 4U 2U 2U 3U 4U 10 2,5 HDD 24 2,5 HDD 72 2,5 HDD 10 3,5 HDD DVD + LCD 12 3,5 HDD 2 2,5 OS 16 3,5 HDD 2 2,5 OS DVD 36 3,5 HDD 2 2,5 OS DVD 1U Twin 2U Twin 2U Twin 2 2U Twin 3 3U MicroCloud 4U FatTwin 7U Blade 710 7U Blade 714 7U Blade 720 MultiNode servery 2 1P/2P, 2/4HDD, IB/10GbE 2 2P, 6/12HDD, HW RAID, IB/10GbE 4 2P, 3/6HDD, HW RAID, IB/10GbE 8 Atom, 3HDD 8 1P (E3/E5), 2HDD 8 2P, 6HDD, HW RAID, IB/10GbE 10 2P, 2GPU/6HDD, IB 10 4P, 4HDD, IB-10Gb 14 2P, 3HDD, IB/10GbE 20 2P, 2HDD, B/10GbE GPU servery 1U: 2P, 3GPU, 6HDD 2U: 2P, 6GPU, 8/10HDD 2U: 4P, 2GPU, 8HDD 4U: 2P, 8GPU, 2HDD Další servery Mělká chassi pouze 25cm hloubka 1U (25-45cm), 2U (45cm), 4U (52cm) HPC: 64 AMD Bulldozer jader v 1U, HPC: 1920 Intel E5 jader v 42U I/O: 2P, 11PCIe ve 3/4U 1U: 2P, 3PCIe, 4/8HDD, 24DIMM, 2 10GbE-T/4 GbE 2U: 2P, 6PCIe, 10HDD, 2 10GbE-T

7 Široká paleta storage řešení 1GbE iscsi + NAS 10GbE iscsi + NAS 8Gbs FC Storage Appliance Single controller Thecus Promise VessRAID 1000i Dual controller x86 Storage Server Single controller Dual controller QSAN S300Q + + Thecus Promise VessRAID 1000i Thecus QSAN P500Q/P600Q + + Thecus QSAN U Promise VessRAID 1000F Promise VTrak Ex30 QSAN F400Q/600Q + + 6Gbs SAS2 Promise VessRAID 1000S QSAN S300Q /56Gbs Infiniband

8 Scale-out řešení MicroCloud Procesor Intel Romley E5-2600/E3-1200v2 Chipset Intel Patsburg J PCH (C600) RAM Max. 128GB DDR3 1333/1600 ECC LR/RDIMM nebo 32GB Unbuffered DIMM (4DIMMy) Sloty (na uzel) 1 PCI-Express8 Gen 3.0 LP Slot I/O porty (na uzel) 2 GbE LAN (Intel 82580) 1 LAN pro IPMI vč.kvm-o-e 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) Diskové pozice (na uzel) hot-swap SATA (6G/s) Software RAID (0,1) Zdroj 1620W Redundantní 80Plus Platinum Level

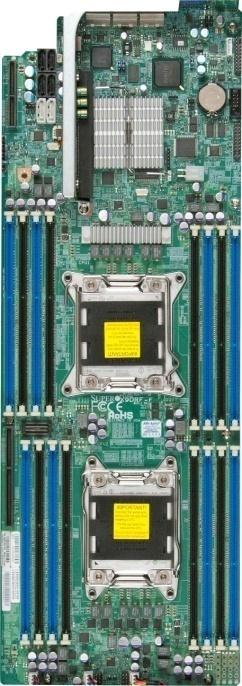

9 Scale-out řešení 2U Twin² #3 #1 #4 #2 Procesor Dual Intel Romley E Chipset Intel Patsburg J PCH (C600) RAM Max. 256GB DDR3 1333/1600 ECC LR/RDIMM Sloty (na uzel) 1 PCI-Express 16 Gen 3.0 LP Slot I/O porty (na uzel) 2 GbE LAN (Intel i350) 1 volitelně Infiniband 40Gbs (QDR)/56Gbs (FDR) 1 LAN pro IPMI Remote Management 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) #1 #2 #3 #4 Nově SAS2 HW RAID v každé žiletce Diskové pozice (na uzel) / 6 2,5 hot-swap SATA/SAS (6G/s) Volitelně LSI2008 SAS2 nebo LSI2108 HW SAS2 RAID Zdroj 1620W Redundantní 80Plus Platinum Level

10 Další krok v Scale-out 8 uzlový FatTwin HW SAS2 RAID6 6 HDD/uzel Procesor Dual Intel Romley E Chipset Intel Patsburg J PCH (C600) RAM Max. 512GB DDR3 1333/1600 ECC LR/RDIMM Sloty (na uzel) 1 PCI-Express 16 Gen 3.0 LP Slot I/O porty (na uzel) 2 GbE LAN (Intel i350) 1 volitelně Infiniband 40Gbs (QDR)/56Gbs (FDR) / 10Gb Ethernet 1 LAN pro IPMI Remote Management 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) 16 DDR (512GB) Dual Intel Xeon E Diskové pozice (na uzel) 6 2,5 hot-swap SATA/SAS (6G/s) Volitelně LSI2208 HW SAS2 RAID 1GB cache Zdroj 1620W Redundantní 80Plus Platinum Level

11 Další krok v Scale-out 4 uzlový FatTwin HW SAS2 RAID6 6+2 HDD/uzel Procesor Dual Intel Romley E Chipset Intel Patsburg J PCH (C600) RAM Max. 256GB DDR3 1333/1600 ECC LR/RDIMM Sloty (na uzel) 2 PCI-Express 8 Gen 3.0 LP Slot I/O porty (na uzel) 2 GbE LAN (Intel i350) 1 LAN pro IPMI Remote Management 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) Diskové pozice (na uzel) 6+2 3,5 hot-swap SATA/SAS (6G/s) Volitelně LSI2208 HW SAS2 RAID 1GB cache 16 DDR (512GB) Zdroj 1280W Redundantní 80Plus Platinum Level Dual Intel Xeon E5-2600

12 Scale-up řešení Procesor 8 Intel Westmere-EX E7 Chipset Dual Intel Boxboro-EX RAM Max. 2TB DDR3 ECC RDIMM Sloty 10 PCI-Express Gen 2.0 Slot Podpora 4 GPU karet I/O porty 2 GbE LAN 1 LAN pro IPMI vč.kvm-o-e 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) Diskové pozice (na uzel) 16 2,5 hot-swap SATA/SAS (6G/s) Zdroj 2800W Redundantní 80Plus GOLD Level

13 Co je PUE? PUE = Power Usage Effectiveness (efektivnost využití elektrické energie) PUE = Celková spotřeba el.energie Spotřeba IT vybavení Ukazatel PUE byl definován sdružením GreenGrid Tradiční data centra mají PUE >= 2, moderní 1,5 S novými optimalizovanými servery Supermicro je možno dosáhnout PUE < 1,1

14 Optimalizováno pro datacentra Plné IPMI vč.kvm-over-ethernet a SNMP NMView a SSM software management spotřeby Zdroje s vysokou účinností Optimalizovaný design a chlazení CPU vedle sebe Provozní teplota do 47 C Nové, optimalizované servery lze umístit do horních částí racků! SYS-6017R-TDF SYS-6017R-TDAF SYS-6027R-TDARF SYS-6027R-73DARF 2 Intel Xeon E5 Pouze 440 wattů Rozšířený tepelný rozsah 0 C ~ 47 C PUE = 1,1

15 BBP server s UPS-kou Bateriový modul do redundatního zdroje 5 minut 1U/1P server (200W) 3 minuty velký storage server (1000W) Podpora v managementu (I2C) N+N+N konfigurace

16 Aplikační akcelerátor LSI Nytro Nejmodernější HW RAID řadič Dual core RAID čip 1GB DDR3 cache Podpora PCI-Express třetí generace Podpora pro SAS2 a sata3 disky 100GB, 200GB, 800GB SLC/eMLC SSD Výkon: 10 rychlejší než HDD Zkrácení rebuildu o 75% Read i write cache Jednoduchost: Autokonfigurace Transparentní pro aplikace a OS Nejsou třeba žádné BBU moduly ESX,W2k..,RHEL, SLES, FreeBSD

17 SAS2 jako SAN struktura? Výkon 16 24Gbs (4 6Gbs SAS2 linka) Nižší latence (20 oproti 10Gb iscsi a 8Gb FC) Stálejší IOPS Správa Zónovaní Jednoduchá správa a nasazení Web management

18 SAS2 jako SAN struktura Cena Srovnání cen FC SAS2 Rychlost 8 Gbs 24 Gbs (4 6Gbs) Méně než ½ FC 8Gbs 10 nižší spotřeba na port než u 10Gb iscsi Cena 2portového HBA do serveru Cca. 900 Cca. 280 Cena switche Cca Cca Počet portů nejlevnějšího switche 8 16 Efektivnost Spotřeba switche 80W 25W Polovina 1U lze osadit dva Serial-attached-SCSI 1U switche na jednu poličku Žádné vícenásobné balení paketů Škálování výkonu od levných sata disků po 2 SSD Velikost switche Cena struktury pro 2 storage, 2switche a 4servery: 4 dual port HBA do serveru 2 switch 16 kabelů (1m délka) Σ Σ 5.040

19 Nexenta Stor Univerzální řešení pro ukládání dat Blokové a souborové služby FC, iscsi CIFS, NFSv3, NFSv4 NFS NameSpaceCluster FTP HTTP

20 Nexenta Stor Ideální pro virtualizovaná prostředí VMware Citrix XEN MS Hyper-V Deduplikace

21 Nexenta Stor Otevřené řešení s využitím ZFS Data lze přečíst v libovolném Linuxu s ZFS Využít lze libovolné blokové zařízení Škálovatelnost kapacity, výkonu a I/O RAM a SSD lze využít pro cache Neomezená (16 EiB) kapacita Neomezený počet (2 64 ) snapshotů

22 Nexenta Stor Vysoká bezpečnost dat CopyOnWrite všechny diskové operace jsou transakční Metadata jsou nejméně zdvojená Synchronní a ZFS replikace HA clustering Auto-CDP Auto-Tiering

23 Další informace Web: konfiguruj.to

24 Backup Jan Petrák
