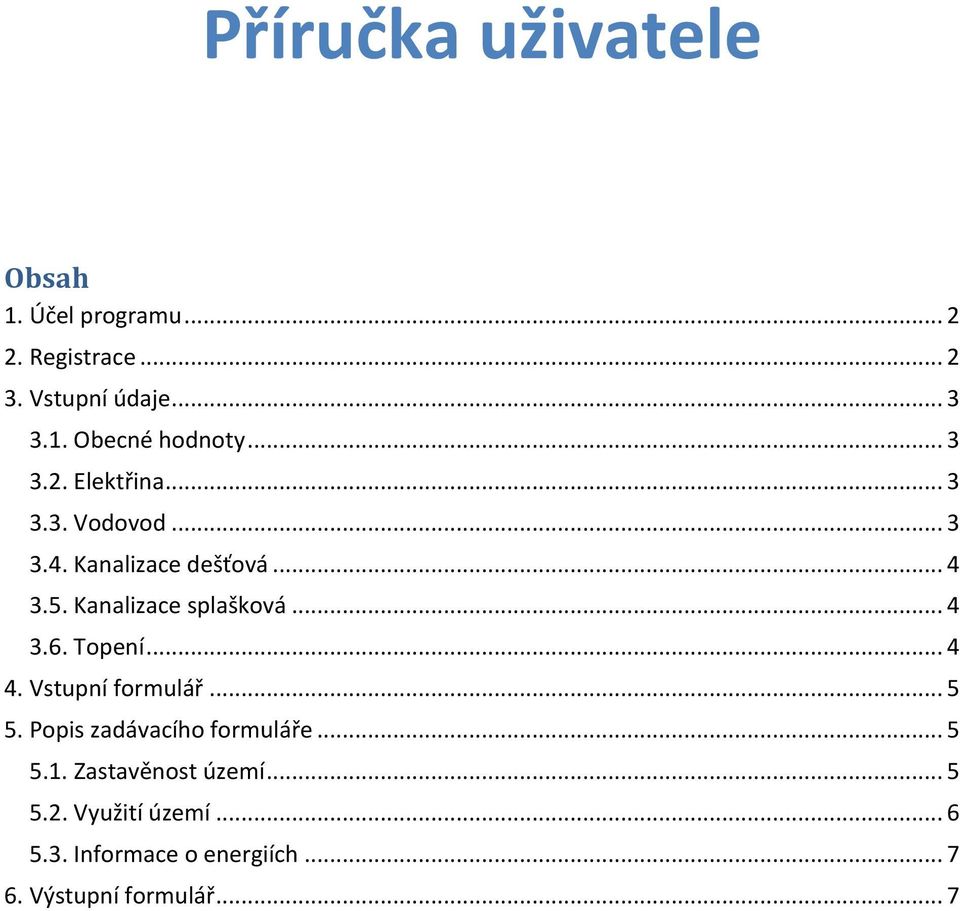

1 Příručka uživatele Obsah 1. Účel programu Registrace Vstupní údaje Obecné hodnoty Elektřina Vodovod Kanalizace dešťová Kanalizace splašková Topení Vstupní formulář Popis zadávacího formuláře Zastavěnost území Využití území Informace o energiích Výstupní formulář... 7

.. 4 3.6. Topení... 4 4. Vstupní formulář... 5 5. Popis zadávacího formuláře... 5 5.1.

1. Účel programu Program slouží pouze k orientačnímu výpočtu potřeb médií (teplo, voda, elektřina, plyn) daného území a případné množství odpadních vod (splaškových a dešťových), jako podklad pro

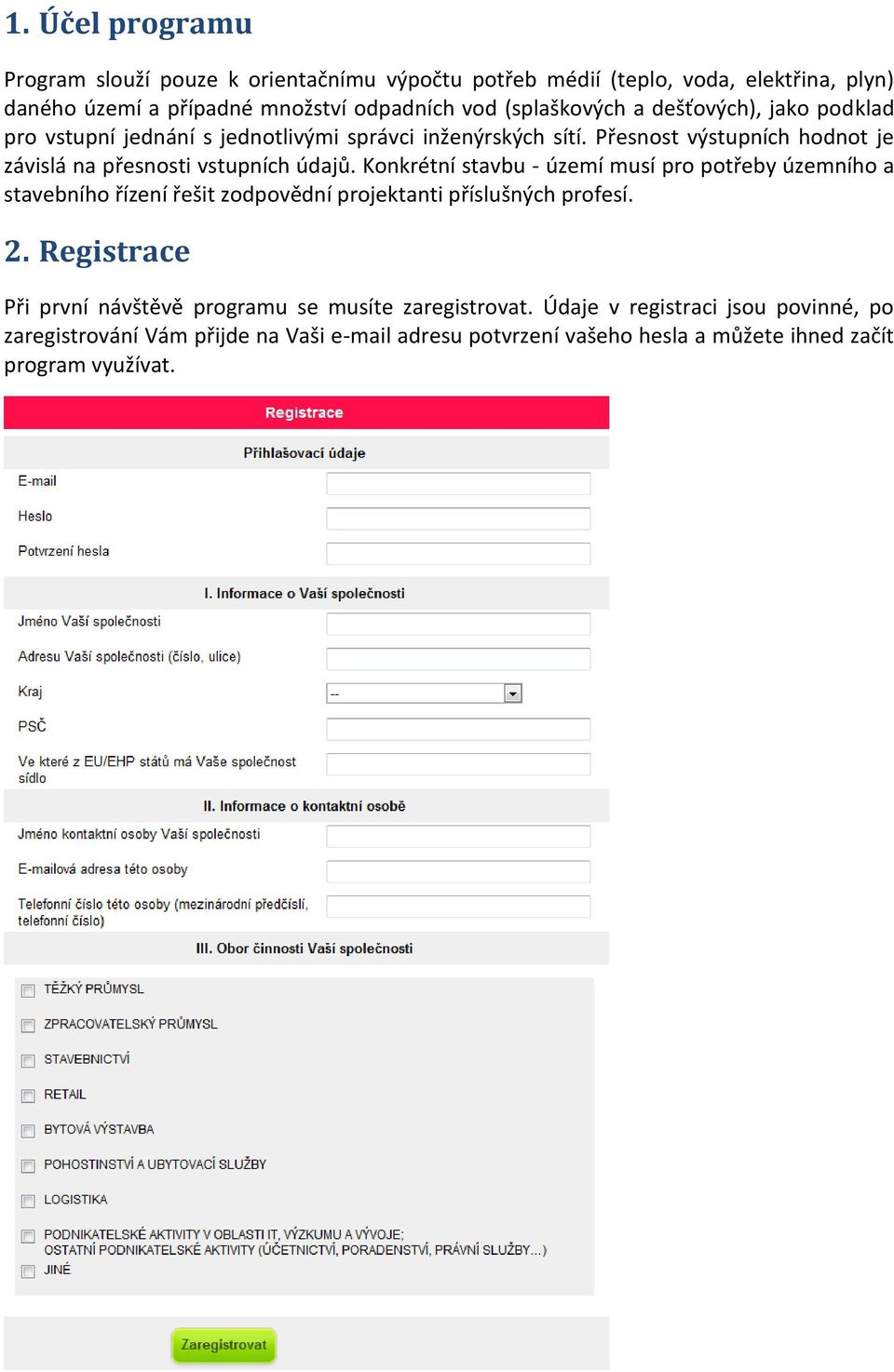

2 1. Účel programu Program slouží pouze k orientačnímu výpočtu potřeb médií (teplo, voda, elektřina, plyn) daného území a případné množství odpadních vod (splaškových a dešťových), jako podklad pro vstupní jednání s jednotlivými správci inženýrských sítí. Přesnost výstupních hodnot je závislá na přesnosti vstupních údajů. Konkrétní stavbu - území musí pro potřeby územního a stavebního řízení řešit zodpovědní projektanti příslušných profesí. 2. Registrace Při první návštěvě programu se musíte zaregistrovat. Údaje v registraci jsou povinné, po zaregistrování Vám přijde na Vaši adresu potvrzení vašeho hesla a můžete ihned začít program využívat.

Přesnost výstupních hodnot je závislá na přesnosti vstupních údajů.

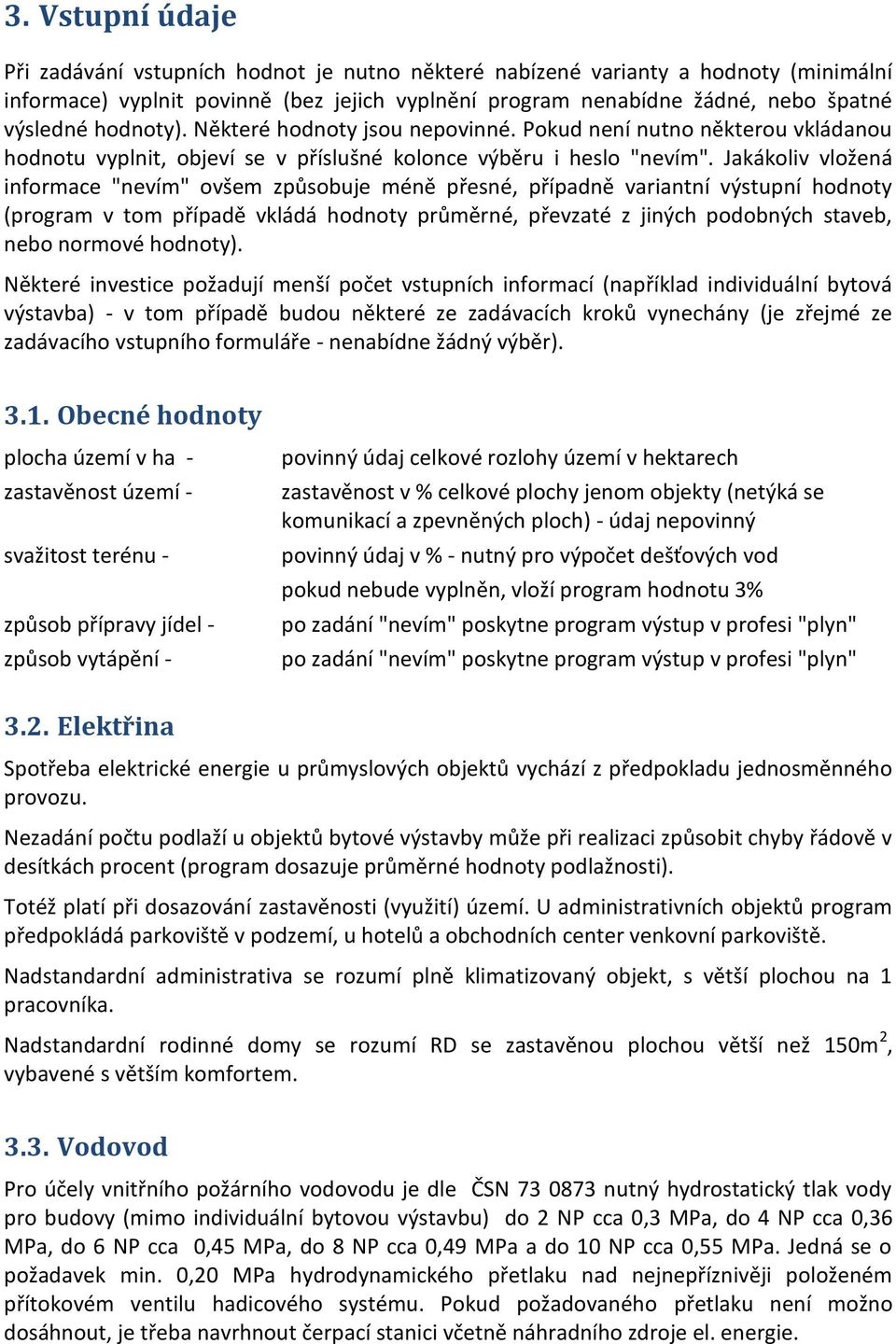

3 3. Vstupní údaje Při zadávání vstupních hodnot je nutno některé nabízené varianty a hodnoty (minimální informace) vyplnit povinně (bez jejich vyplnění program nenabídne žádné, nebo špatné výsledné hodnoty). Některé hodnoty jsou nepovinné. Pokud není nutno některou vkládanou hodnotu vyplnit, objeví se v příslušné kolonce výběru i heslo "nevím". Jakákoliv vložená informace "nevím" ovšem způsobuje méně přesné, případně variantní výstupní hodnoty (program v tom případě vkládá hodnoty průměrné, převzaté z jiných podobných staveb, nebo normové hodnoty). Některé investice požadují menší počet vstupních informací (například individuální bytová výstavba) - v tom případě budou některé ze zadávacích kroků vynechány (je zřejmé ze zadávacího vstupního formuláře - nenabídne žádný výběr) Obecné hodnoty plocha území v ha - zastavěnost území - svažitost terénu - způsob přípravy jídel - způsob vytápění - povinný údaj celkové rozlohy území v hektarech zastavěnost v % celkové plochy jenom objekty (netýká se komunikací a zpevněných ploch) - údaj nepovinný povinný údaj v % - nutný pro výpočet dešťových vod pokud nebude vyplněn, vloží program hodnotu 3% po zadání "nevím" poskytne program výstup v profesi "plyn" po zadání "nevím" poskytne program výstup v profesi "plyn" 3.2. Elektřina Spotřeba elektrické energie u průmyslových objektů vychází z předpokladu jednosměnného provozu. Nezadání počtu podlaží u objektů bytové výstavby může při realizaci způsobit chyby řádově v desítkách procent (program dosazuje průměrné hodnoty podlažnosti). Totéž platí při dosazování zastavěnosti (využití) území. U administrativních objektů program předpokládá parkoviště v podzemí, u hotelů a obchodních center venkovní parkoviště. Nadstandardní administrativa se rozumí plně klimatizovaný objekt, s větší plochou na 1 pracovníka. Nadstandardní rodinné domy se rozumí RD se zastavěnou plochou větší než 150m 2, vybavené s větším komfortem Vodovod Pro účely vnitřního požárního vodovodu je dle ČSN nutný hydrostatický tlak vody pro budovy (mimo individuální bytovou výstavbu) do 2 NP cca 0,3 MPa, do 4 NP cca 0,36 MPa, do 6 NP cca 0,45 MPa, do 8 NP cca 0,49 MPa a do 10 NP cca 0,55 MPa. Jedná se o požadavek min. 0,20 MPa hydrodynamického přetlaku nad nejnepříznivěji položeném přítokovém ventilu hadicového systému. Pokud požadovaného přetlaku není možno dosáhnout, je třeba navrhnout čerpací stanici včetně náhradního zdroje el. energie.

Jakákoliv vložená informace "nevím" ovšem způsobuje méně přesné, případně variantní výstupní hodnoty (program v tom případě vkládá hodnoty průměrné, převzaté z jiných podobných staveb, nebo normové

4 3.4. Kanalizace dešťová Hromadná parkoviště je nutno odvodnit do kanalizace přes odlučovače lehkých kapalin, řešení nutno odsouhlasit s příslušnými orgány Kanalizace splašková Pro odstranění tuků a olejů živočišného původu z odpadních vod v oblasti služeb nebo v průmyslových provozech (např. veřejné stravování apod.) je třeba odpadní vody před vyústěním do kanalizace předčistit v lapácích tuků, řešení nutno odsouhlasit s příslušnými orgány Topení Potřeba tepla pro vytápění vychází z předpokladu požadavku ČSN a venkovní výpočtové teploty pro oblast okolí Ostravy (-15 C). Potřeby tepla u jednotlivých objektu jsou stanoveny jako součet potřeb tepla na vytápění a na ohřev teplé vody. Pro bilance rodinných domů je zvoleno pro řešení standard běžné rodinné domy a pro řešení nadstandard nízkoenergetické domy. V ostatních využitích území je již uvažováno s běžnou výstavbou, jsou využity zkušenosti z projektů obdobných objektů. Vytápění jednotlivých celků může být řešeno napojením na centrální rozvody tepla, případně plynovým vytápěním. Každopádně je nutno prověřit stávající kapacity sítí v jednotlivých územích. Při realizaci záměru je nutno postupovat dle platné legislativy.

) je třeba odpadní vody před vyústěním do kanalizace předčistit v lapácích tuků, řešení nutno odsouhlasit s příslušnými orgány. 3.6.

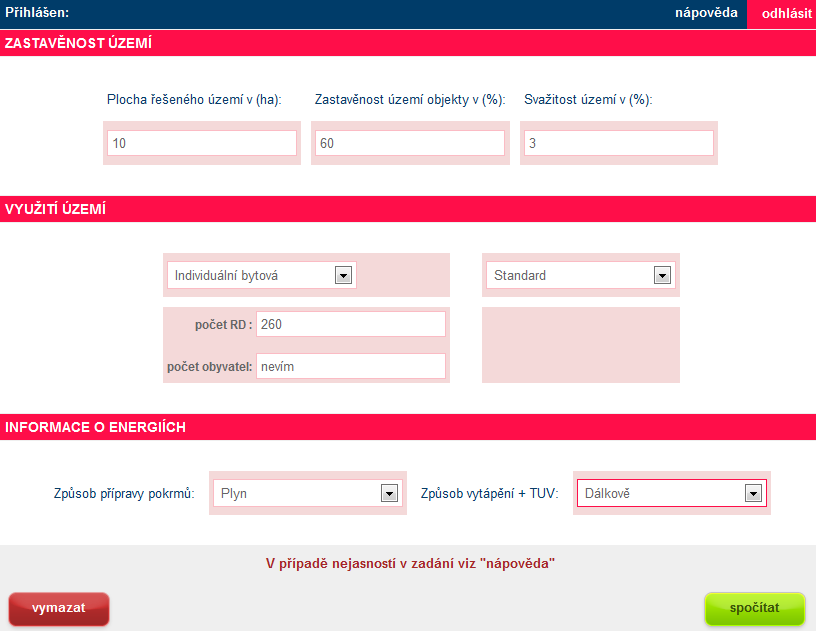

4. Vstupní formulář Následující formulář slouží pro zadávání jednotlivých vstupních hodnot. Vstupní hodnoty, ze kterých program při výpočtech vychází jsou rozděleny na tři části : 5.

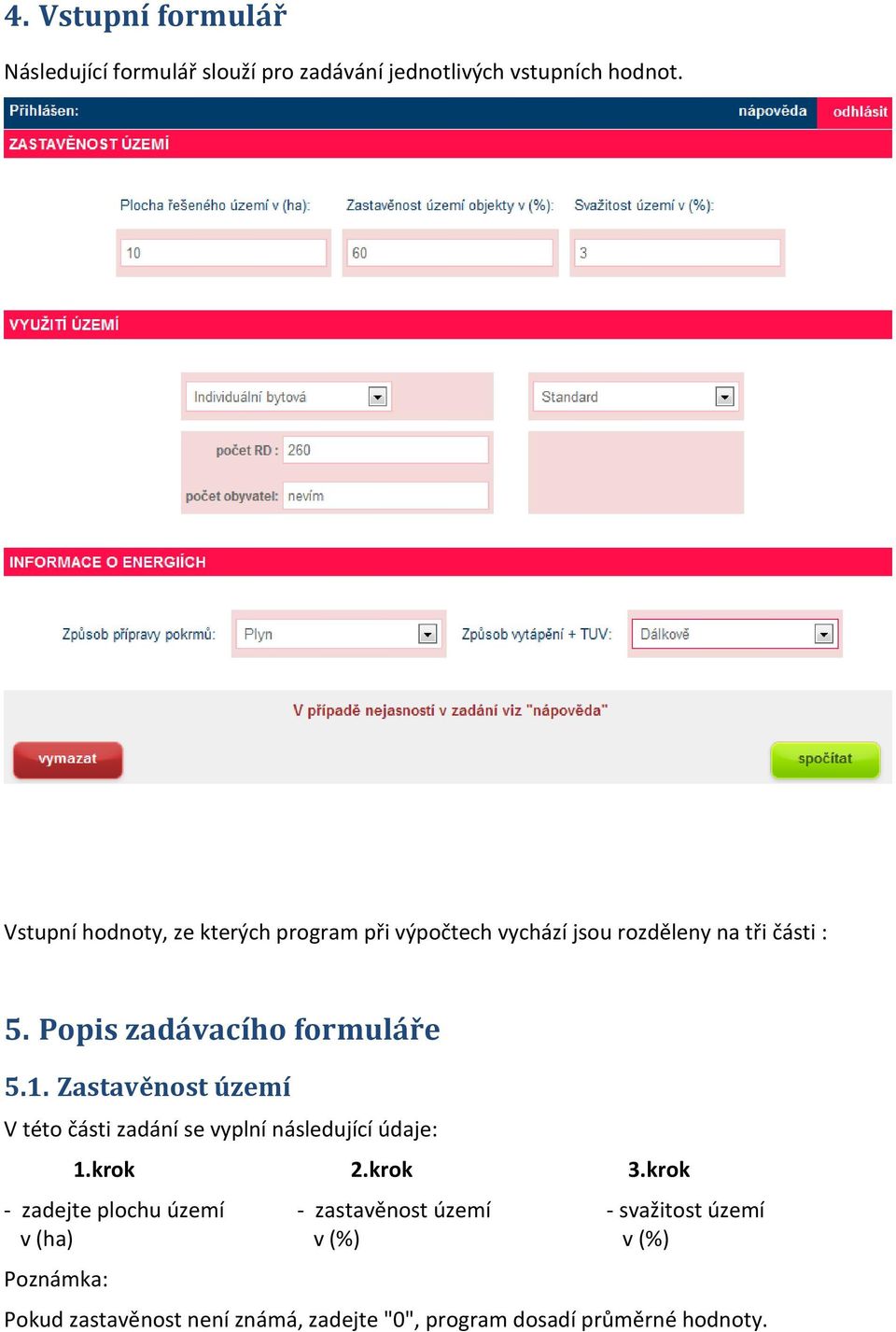

5 4. Vstupní formulář Následující formulář slouží pro zadávání jednotlivých vstupních hodnot. Vstupní hodnoty, ze kterých program při výpočtech vychází jsou rozděleny na tři části : 5. Popis zadávacího formuláře 5.1. Zastavěnost území V této části zadání se vyplní následující údaje: 1.krok 2.krok 3.krok - zadejte plochu území - zastavěnost území - svažitost území v (ha) v (%) v (%) Poznámka: Pokud zastavěnost není známá, zadejte "0", program dosadí průměrné hodnoty.

Popis zadávacího formuláře 5.1. Zastavěnost území V této části zadání se vyplní následující údaje: 1.krok 2.krok 3.

6 5.2. Využití území V této části zadání se vyplní následující údaje: 4.krok 5.krok 6.krok 7.krok - Individuální bytová: - standard - počet RD - počet obyvatel - nadstandard - Hromadná bytová : - Jen byty - počet podlaží - počet bytů - Jádrové území - počet podlaží dtto - Polyf. objekty - počet podlaží dtto - Občanská vybavenost: - Školské zařízení - předškolní zařízení - počet dětí - základní, střední školy dtto - vysoké školy dtto - Obchod - supermarkety - počet zaměstnanců - ostatní - Admin. standard - počet podlaží - plocha - Admin. nadstand.- počet podlaží dtto - Restaurace - počet jídel - počet zaměstnanců - Hotel - počet pokojů dtto - Lehký průmysl: - Výroba - IT Technologie - počet zaměstnanců - Automobilový průmysl dtto - Tiskárenský provoz dtto - Montážní hal DT, VZT dtto dtto - Logistika - počet zaměstnanců - Smíšené - IT Technologie - počet zaměstnanců (výroba/logistika) 50/50 - Automobilový průmysl dtto - Tiskárenský provoz dtto - Montážní haly DT, VZT dtto

objekty - počet podlaží dtto - Občanská vybavenost: - Školské zařízení - předškolní zařízení - počet dětí - základní, střední školy dtto - vysoké školy dtto - Obchod - supermarkety - počet

7 S ohledem na výrazné rozdíly jednotlivých průmyslových odvětví, nelze u těžkého průmyslu dosazovat jiné hodnoty, než údaje, které má k dispozici investor. V tomto případě jsou i výstupní hodnoty omezené Informace o energiích V této části zadání se vyplní následující doplňující údaje o území, pokud jsou u konkrétní stavby relevantní a pokud jsou investorovi známé: 8.krok způsob přípravy pokrmů 9.krok způsob vytápění + TUV - plyn - dálkově - elektřina - lokální plyn - lokální elektřina 6. Výstupní formulář Program na základě vstupních údajů spočítá tyto výstupní údaje: - Elektrická energie (Soudobý příkon Ps v MW a roční spotřeba v MWh/rok) - Voda (Průměrná denní spotřeba vody v m 3 /d, maximální hodinová potřeba v l/s, roční spotřeba vody v m 3 /rok) - Potřeba požární vody v l/s - Plyn na vaření (maximální potřeba plynu v m 3 /h a roční spotřeba v m 3 /rok) - Plyn na topení (maximální potřeba plynu v m 3 /h a roční spotřeba v m 3 /rok) - Kanalizace dešťová (roční kubatura srážkových vod v m 3 /rok, maximální množství srážkových vod v l/s) - Kanalizace splašková (průměrná denní kubatura splaškových vod v m 3 /den, návrhový průtok splaškových vod v l/s, roční kubatura splaškových vod v m 3 /rok) - Teplo (Maximální tepelný příkon v kw, roční potřeba tepla v MWh/rok)

Informace o energiích V této části zadání se vyplní následující doplňující údaje o území, pokud jsou u konkrétní stavby relevantní a pokud jsou investorovi známé: 8.krok způsob přípravy pokrmů 9.

8 Výstupní formulář: Programem vypočtené hodnoty neřeší napojení území na jednotlivé energie, ani nezaručují, že jsou v daném území k dispozici. Každé území musí projít konzultací s jednotlivými správci - majiteli inženýrských sítí.
