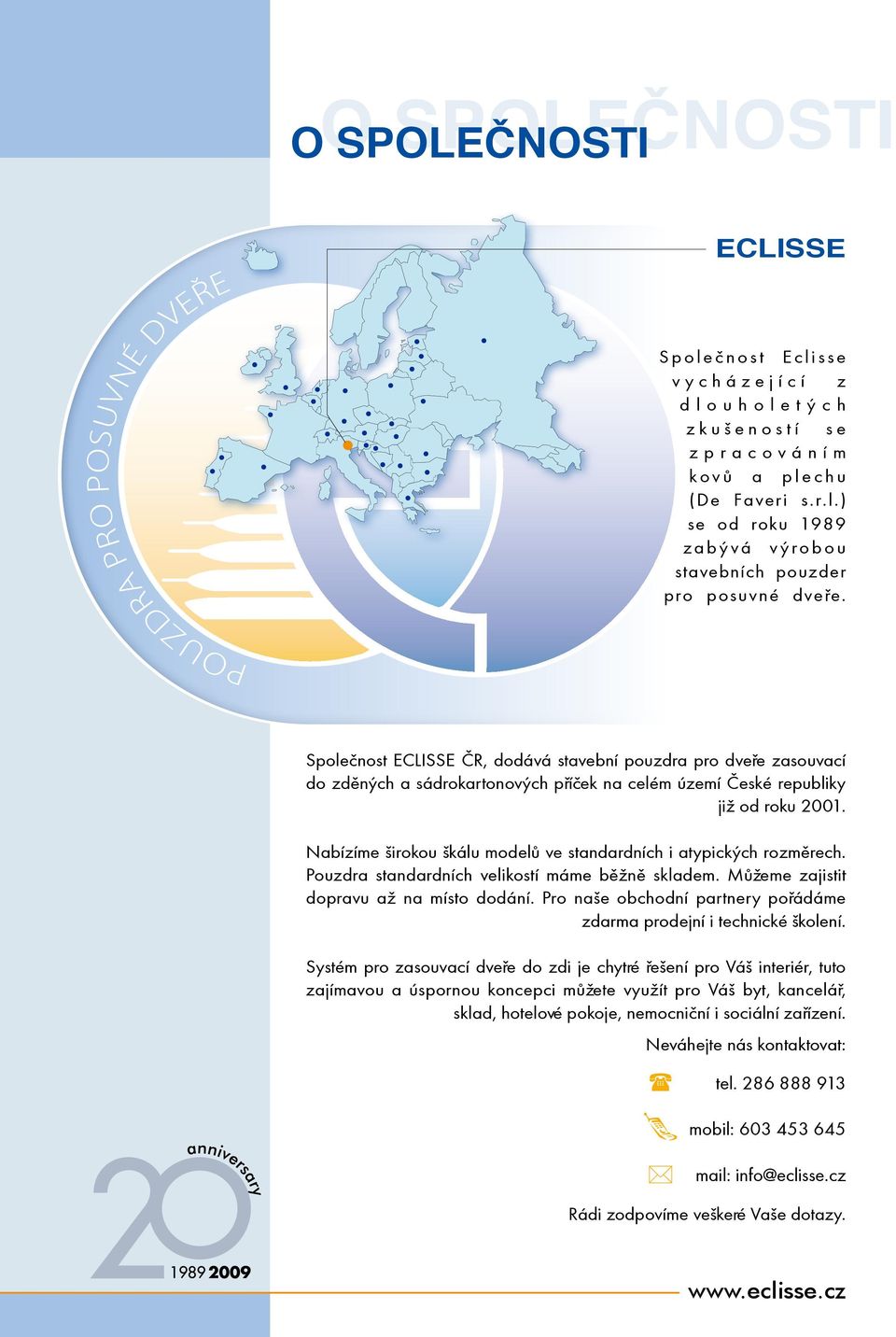

3 O SPOLEČNOSTI O SPOLEČNOSTI ELISSE Pouzdra pro posuvné dveře Spoleè nost E c l i s s e v y c h á z e j í c í z d l o u h o l e t ý c h z k u š e n o s t í s e z p r a c o v á n í m kovù a p l e c h u (De Faveri s.r.l.) se od roku 1989 z a b ý vá v ý ro b o u stavebních pouzder pro posuvné dveøe. Spoleènost ELISSE ÈR, dodává stavební pouzdra pro dveøe zasouvací do zdìných a sádrokartonových pøíèek na celém území Èeské republiky ji od roku Nabízíme širokou škálu modelù ve standardních i atypických rozmìrech. Pouzdra standardních velikostí máme bìnì skladem. Mùeme zajistit dopravu a na místo dodání. Pro naše obchodní partnery poøádáme zdarma prodejní i technické školení. Systém pro zasouvací dveøe do zdi je chytré øešení pro Váš interiér, tuto zajímavou a úspornou koncepci mùete vyuít pro Váš byt, kanceláø, sklad, hotelové pokoje, nemocnièní i sociální zaøízení. Neváhejte nás kontaktovat: tel mobil: mail: info@eclisse.cz Rádi zodpovíme veškeré Vaše dotazy.

4 Eclisse, chytré řešení

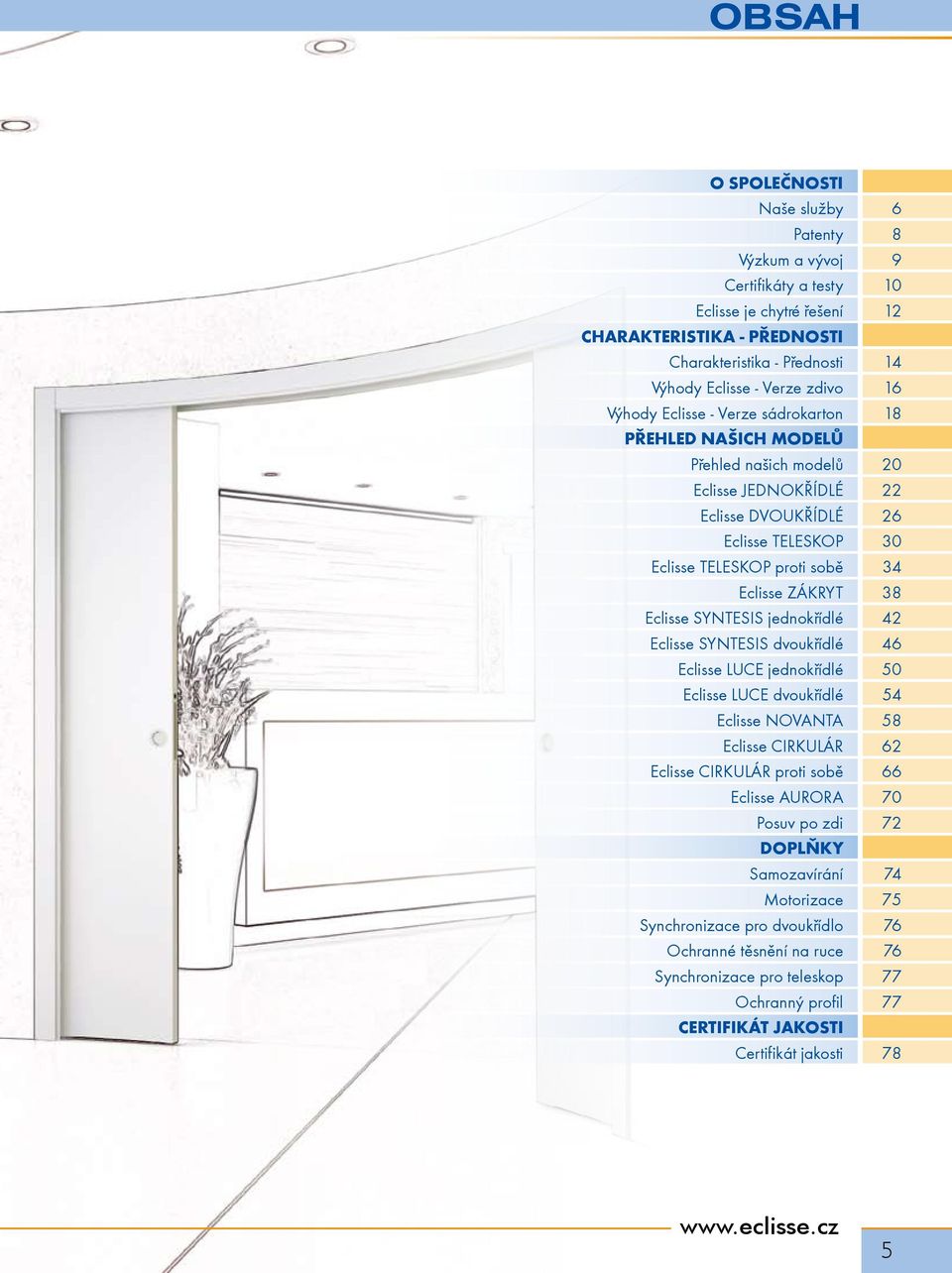

5 OSAH O SPOLEÈNOSTI Naše sluby 6 Patenty 8 Výzkum a vývoj 9 ertifikáty a testy 10 Eclisse je chytré øešení 12 charakteristika - pøednosti harakteristika - Pøednosti 14 Výhody Eclisse - Verze zdivo 16 Výhody Eclisse - Verze sádrokarton 18 pøehled našich modelù Pøehled našich modelù 20 Eclisse jednokøídlé 22 Eclisse dvoukøídlé 26 Eclisse teleskop 30 Eclisse teleskop proti sobì 34 Eclisse zákryt 38 Eclisse SYNTESIS jednokøídlé 42 Eclisse SYNTESIS dvoukøídlé 46 Eclisse LUE jednokøídlé 50 Eclisse LUE dvoukøídlé 54 Eclisse NOVANTA 58 Eclisse cirkulár 62 Eclisse cirkulár proti sobì 66 Eclisse AURORA 70 Posuv po zdi 72 doplòky Samozavírání 74 Motorizace 75 Synchronizace pro dvoukøídlo 76 Ochranné tìsnìní na ruce 76 Synchronizace pro teleskop 77 Ochranný profil 77 ERTIFIKÁT JAKOSTI ertifikát jakosti

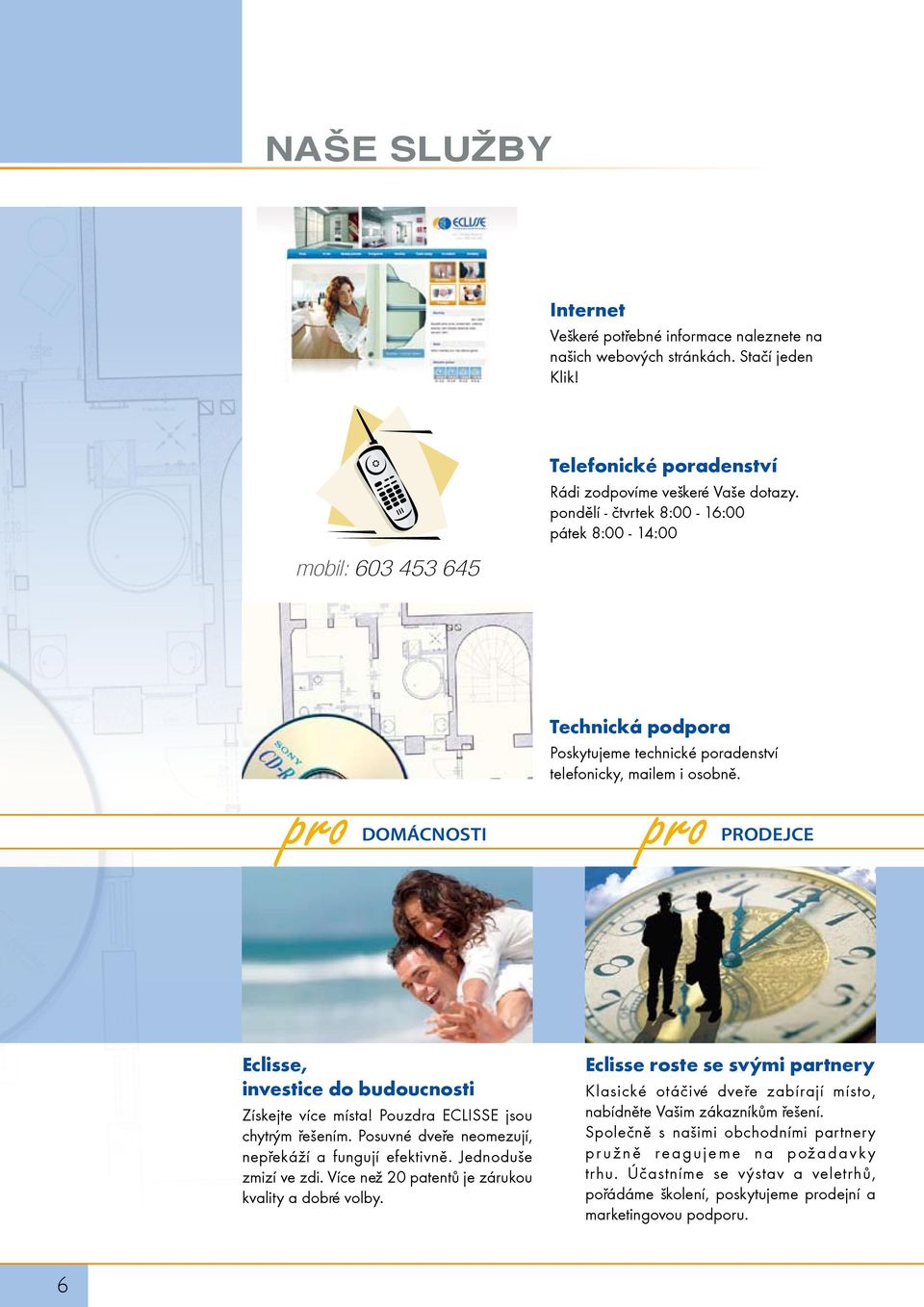

6 NAŠE SLUŽY Internet Veškeré potøebné informace naleznete na našich webových stránkách. Staèí jeden Klik! mobil: Telefonické poradenství Rádi zodpovíme veškeré Vaše dotazy. pondìlí - ètvrtek 8:00-16:00 pátek 8:00-14:00 pro DOMÁNOSTI Technická podpora Poskytujeme technické poradenství telefonicky, mailem i osobnì. pro PRODEJE Eclisse, investice do budoucnosti Získejte více místa! Pouzdra ELISSE jsou chytrým øešením. Posuvné dveøe neomezují, nepøekáí a fungují efektivnì. Jednoduše zmizí ve zdi. Více ne 20 patentù je zárukou kvality a dobré volby. Eclisse roste se svými partnery Klasické otáèivé dveøe zabírají místo, nabídnìte Vašim zákazníkùm øešení. Spoleènì s našimi obchodními partnery prunì reagujeme na poadavky trhu. Úèastníme se výstav a veletrhù, poøádáme školení, poskytujeme prodejní a marketingovou podporu. 6

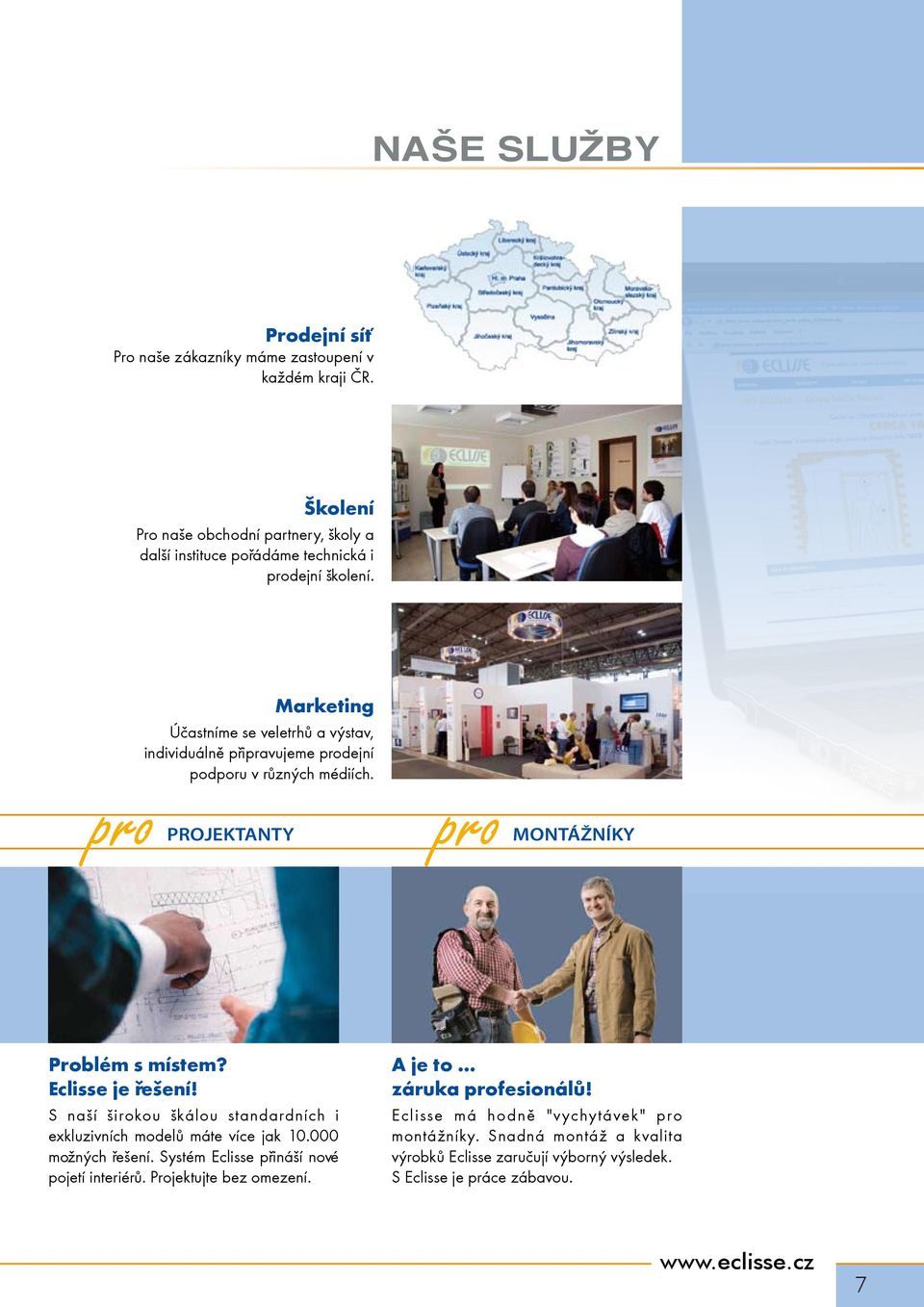

7 NAŠE SLUŽY Prodejní sí Pro naše zákazníky máme zastoupení v kadém kraji ÈR. Školení Pro naše obchodní partnery, školy a další instituce poøádáme technická i prodejní školení. Marketing Úèastníme se veletrhù a výstav, individuálnì pøipravujeme prodejní podporu v rùzných médiích. pro PROJEKTANTY pro MONTÁŽNÍKY Problém s místem? Eclisse je øešení! S naší širokou škálou standardních i exkluzivních modelù máte více jak moných øešení. Systém Eclisse pøináší nové pojetí interiérù. Projektujte bez omezení. A je to... záruka profesionálù! Eclisse má hodnì "vychytávek" pro montáníky. Snadná montá a kvalita výrobkù Eclisse zaruèují výborný výsledek. S Eclisse je práce zábavou. 7

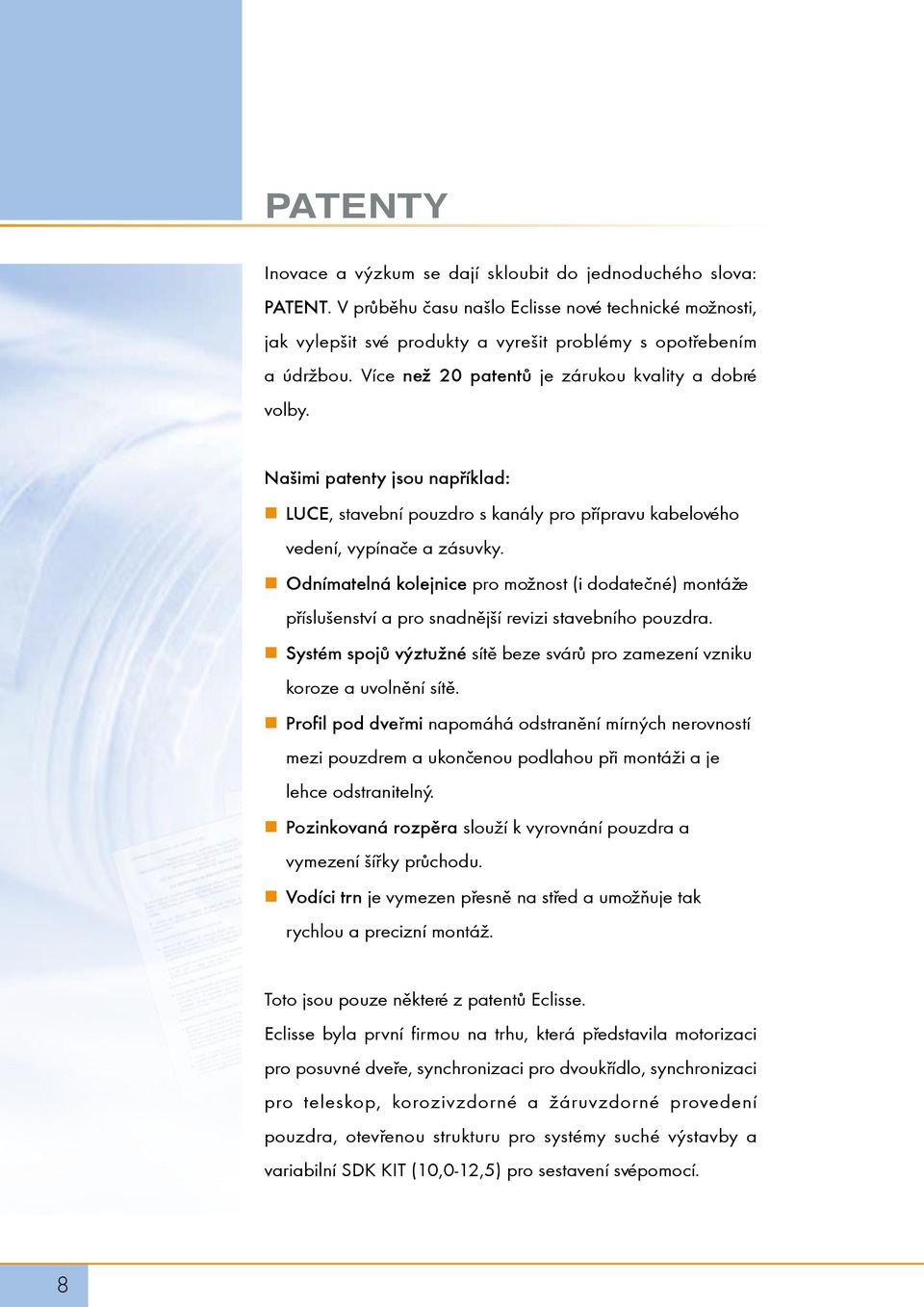

8 PATENTY Inovace a výzkum se dají skloubit do jednoduchého slova: PATENT. V prùbìhu èasu našlo Eclisse nové technické monosti, jak vylepšit své produkty a vyrešit problémy s opotøebením a údrbou. Více ne 20 patentù je zárukou kvality a dobré volby. Našimi patenty jsou napøíklad: LUE, stavební pouzdro s kanály pro pøípravu kabelového vedení, vypínaèe a zásuvky. Odnímatelná kolejnice pro monost (i dodateèné) montáe pøíslušenství a pro snadnìjší revizi stavebního pouzdra. Systém spojù výztuné sítì beze svárù pro zamezení vzniku koroze a uvolnìní sítì. Profil pod dveømi napomáhá odstranìní mírných nerovností mezi pouzdrem a ukonèenou podlahou pøi montái a je lehce odstranitelný. Pozinkovaná rozpìra slouí k vyrovnání pouzdra a vymezení šíøky prùchodu. Vodíci trn je vymezen pøesnì na støed a umoòuje tak rychlou a precizní montá. Toto jsou pouze nìkteré z patentù Eclisse. Eclisse byla první firmou na trhu, která pøedstavila motorizaci pro posuvné dveøe, synchronizaci pro dvoukøídlo, synchronizaci pro teleskop, korozivzdorné a áruvzdorné provedení pouzdra, otevøenou strukturu pro systémy suché výstavby a variabilní SDK KIT (10,0-12,5) pro sestavení svépomocí. 48

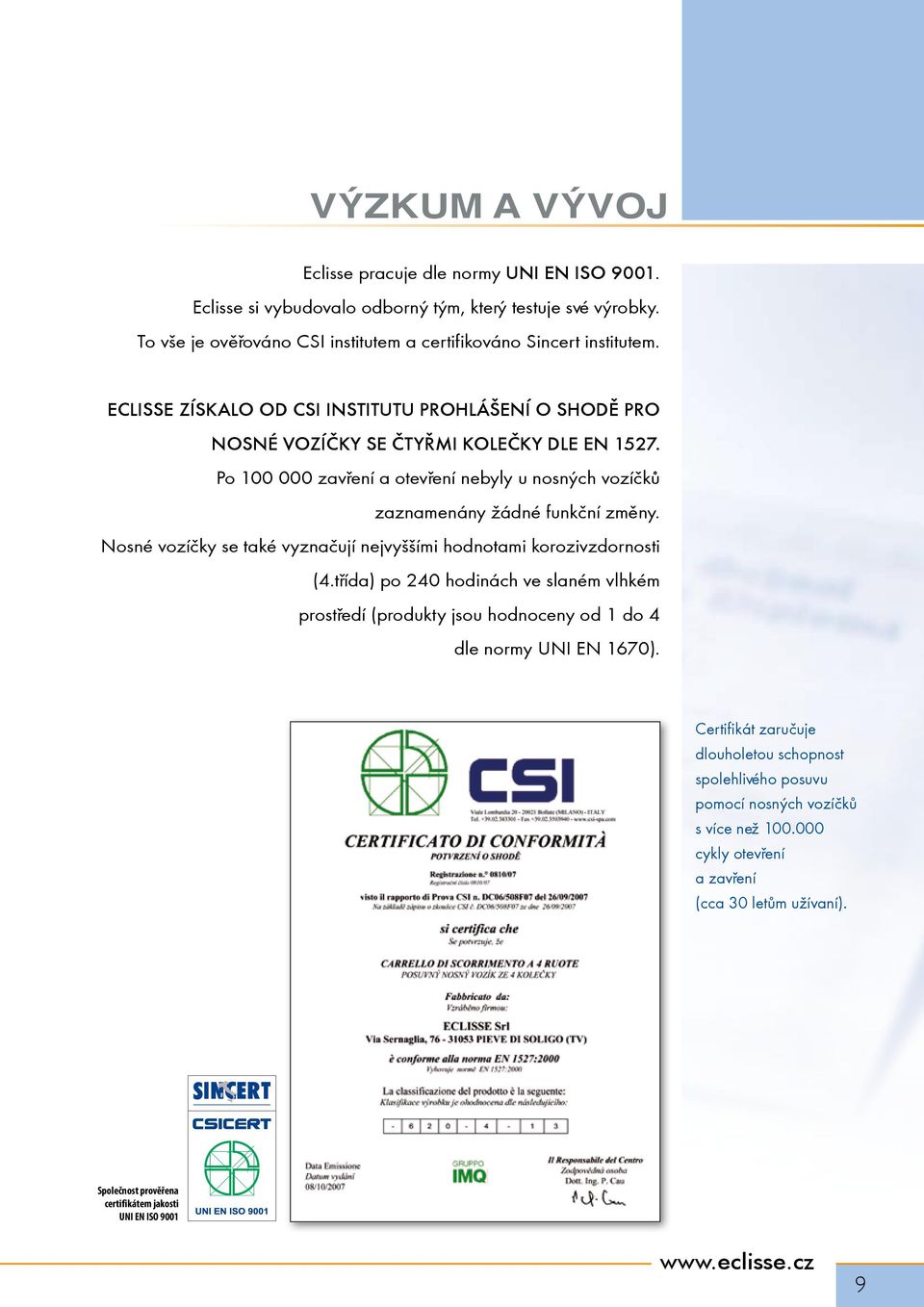

9 Výzkum a Vývoj Eclisse pracuje dle normy UNI EN ISO Eclisse si vybudovalo odborný tým, který testuje své výrobky. To vše je ovìøováno SI institutem a certifikováno Sincert institutem. ELISSE ZÍSKALO OD SI INSTITUTU PROHLÁŠENÍ O SHODÌ PRO NOSNÉ VOZÍÈKY SE ÈTYØMI KOLEÈKY DLE EN Po zavøení a otevøení nebyly u nosných vozíèkù zaznamenány ádné funkèní zmìny. Nosné vozíèky se také vyznaèují nejvyššími hodnotami korozivzdornosti (4.tøída) po 240 hodinách ve slaném vlhkém prostøedí (produkty jsou hodnoceny od 1 do 4 dle normy UNI EN 1670). ertifikát zaruèuje dlouholetou schopnost spolehlivého posuvu pomocí nosných vozíèkù s více ne cykly otevøení a zavøení (cca 30 letùm uívaní). Společnost prověřena certifikátem jakosti UNI EN ISO

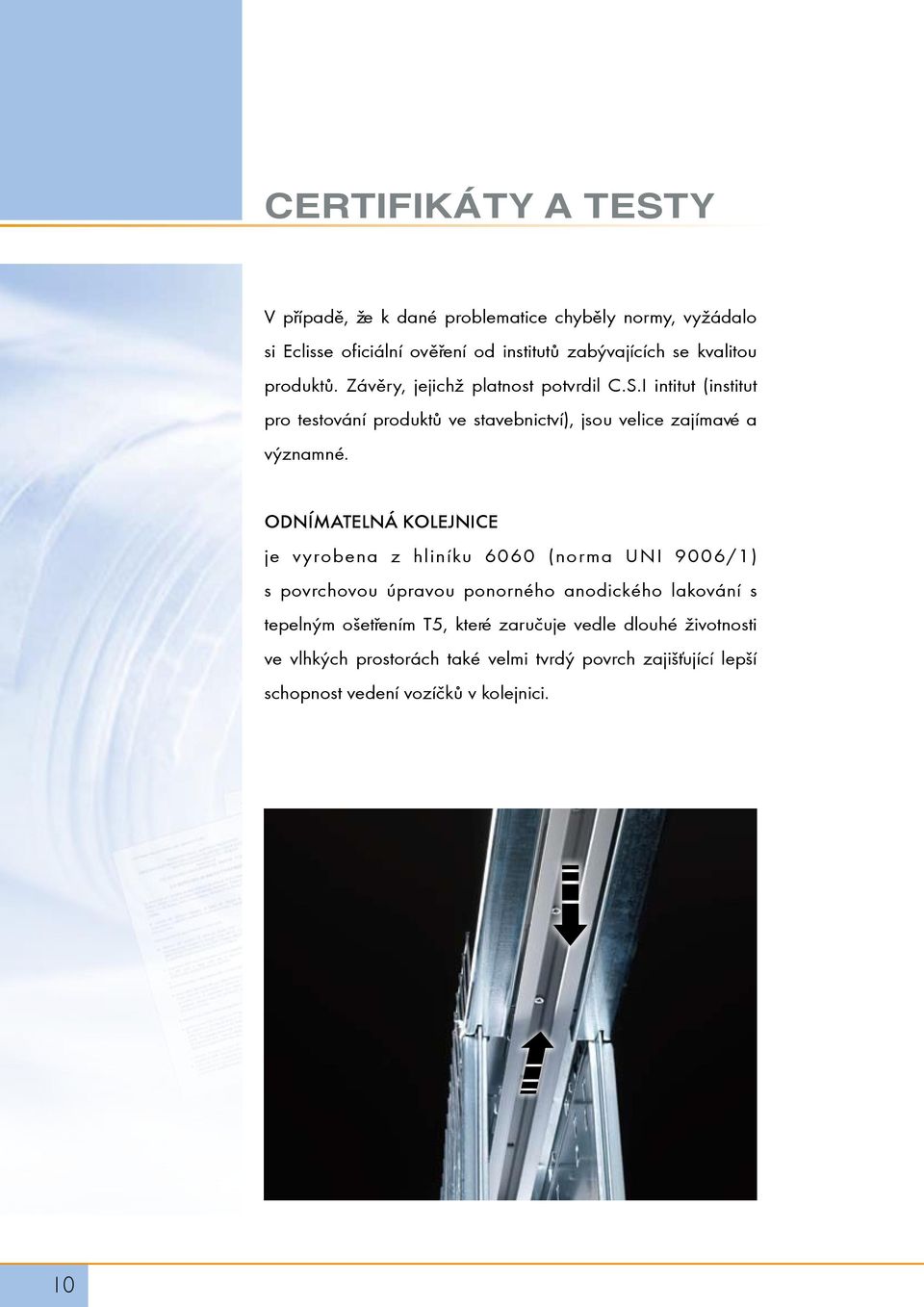

10 ertifikáty a testy V pøípadì, e k dané problematice chybìly normy, vyádalo si Eclisse oficiální ovìøení od institutù zabývajících se kvalitou produktù. Závìry, jejich platnost potvrdil.s.i intitut (institut pro testování produktù ve stavebnictví), jsou velice zajímavé a významné. ODNÍMATELNÁ kolejnice je vyrobena z hliníku 6060 (norma UNI 9006/1) s povrchovou úpravou ponorného anodického lakování s tepelným ošetøením T5, které zaruèuje vedle dlouhé ivotnosti ve vlhkých prostorách také velmi tvrdý povrch zajišující lepší schopnost vedení vozíèkù v kolejnici. 410

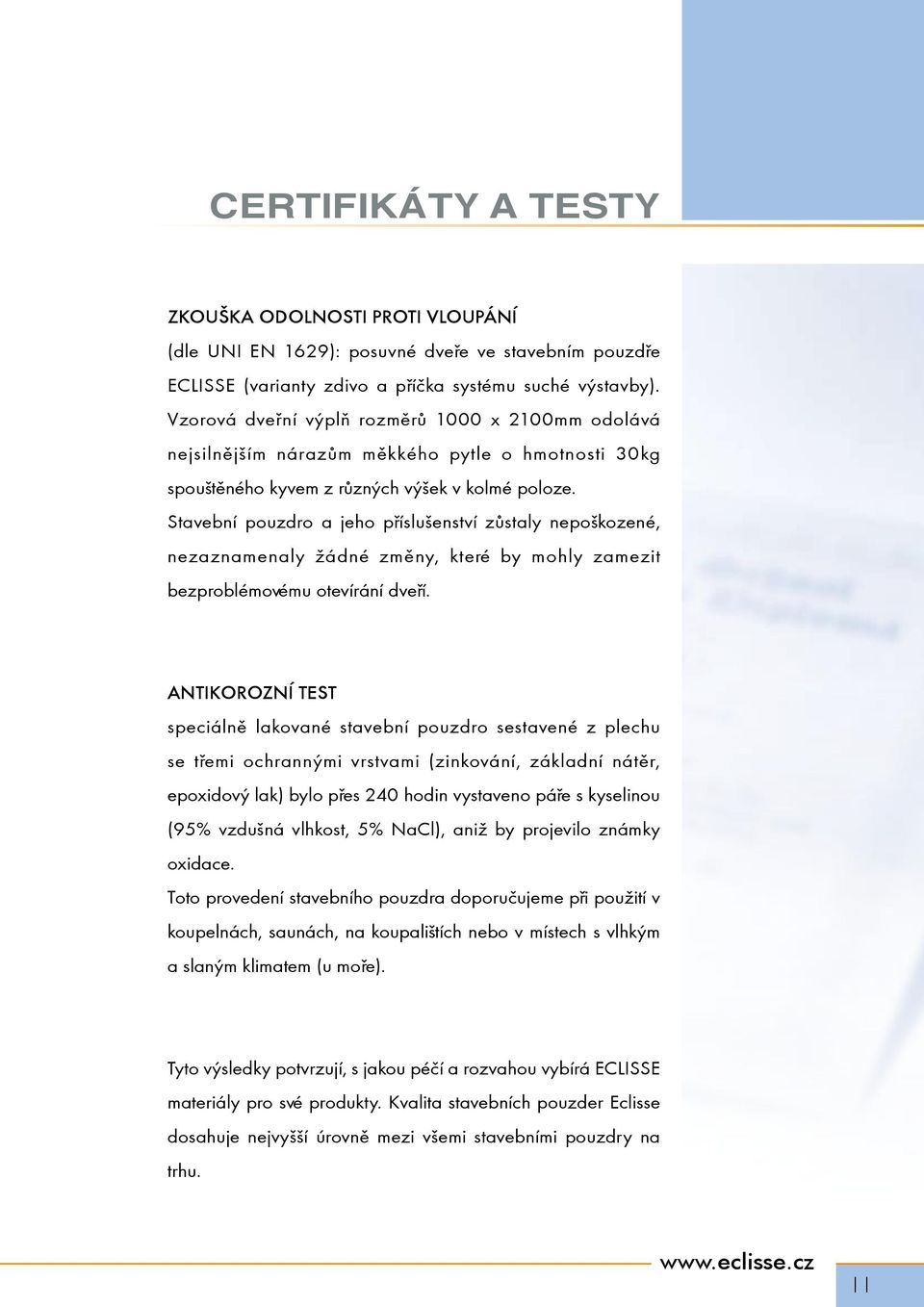

11 ertifikáty a testy Zkouška odolnosti proti vloupání (dle UNI EN 1629): posuvné dveøe ve stavebním pouzdøe ELISSE (varianty zdivo a pøíèka systému suché výstavby). Vzorová dveøní výplò rozmìrù 1000 x 2100mm odolává nejsilnìjším nárazùm mìkkého pytle o hmotnosti 30kg spouštìného kyvem z rùzných výšek v kolmé poloze. Stavební pouzdro a jeho pøíslušenství zùstaly nepoškozené, nezaznamenaly ádné zmìny, které by mohly zamezit bezproblémovému otevírání dveøí. ANTIKOROZNÍ TEST speciálnì lakované stavební pouzdro sestavené z plechu se tøemi ochrannými vrstvami (zinkování, základní nátìr, epoxidový lak) bylo pøes 240 hodin vystaveno páøe s kyselinou (95% vzdušná vlhkost, 5% Nal), ani by projevilo známky oxidace. Toto provedení stavebního pouzdra doporuèujeme pøi pouití v koupelnách, saunách, na koupalištích nebo v místech s vlhkým a slaným klimatem (u moøe). Tyto výsledky potvrzují, s jakou péèí a rozvahou vybírá ELISSE materiály pro své produkty. Kvalita stavebních pouzder Eclisse dosahuje nejvyšší úrovnì mezi všemi stavebními pouzdry na trhu. 11

12 ELISSE JE HYTRÉ ŘEŠENÍ Klasické otáèivé dveøe Otáèivé dveøe jsou tradièním modelem bytù, ale èasto zabírají prostor, který není k dispozici, nebo by mohl být vyuit k jiným úèelùm. Stále menší byty, nárùst jejich cen ale i napø. poadavky na denní osvìtlení vyadují øešení. Evoluce ukazuje, e dveøe musí zmizet ve zdi, ne se otáèet. Neotvírejte, šoupnìte si! Po otevření dveří si ubíráte prostor... Otáèivé dveøe èasto zabírají místo, které není k dispozici... Omezující? Ménì prostoru v místnosti. Klasické dveøe zabírají potøebný prostor. Omezení pøi volbì bytového zaøízení. 12 4

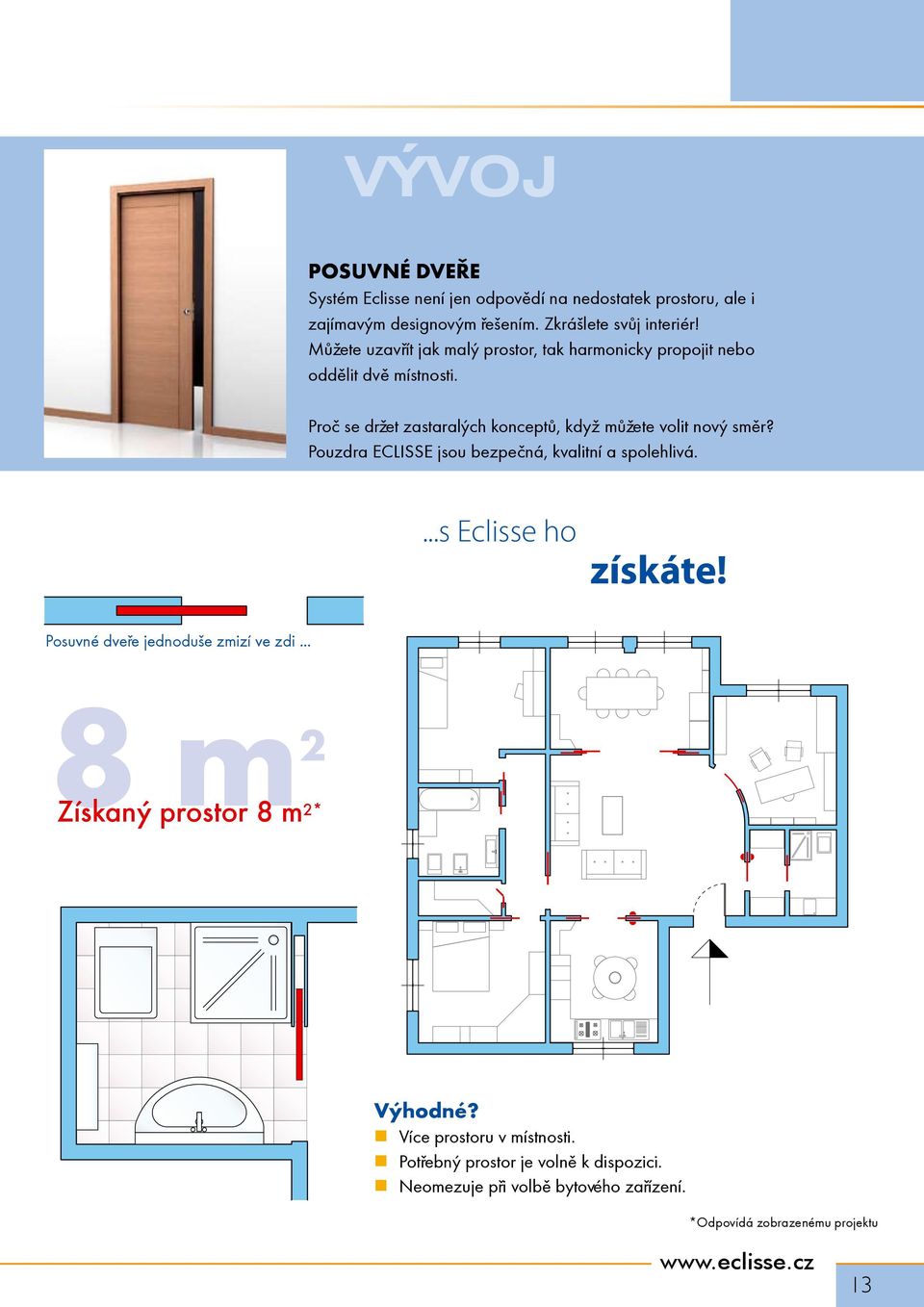

13 VÝVOJ POSUVNÉ DVEØE Systém Eclisse není jen odpovìdí na nedostatek prostoru, ale i zajímavým designovým øešením. Zkrášlete svùj interiér! Mùete uzavøít jak malý prostor, tak harmonicky propojit nebo oddìlit dvì místnosti. Proè se dret zastaralých konceptù, kdy mùete volit nový smìr? Pouzdra ELISSE jsou bezpeèná, kvalitní a spolehlivá....s Eclisse ho získáte! Posuvné dveøe jednoduše zmizí ve zdi... Získaný prostor 8 m 2* Výhodné? Více prostoru v místnosti. Potøebný prostor je volnì k dispozici. Neomezuje pøi volbì bytového zaøízení. *Odpovídá zobrazenému projektu 13

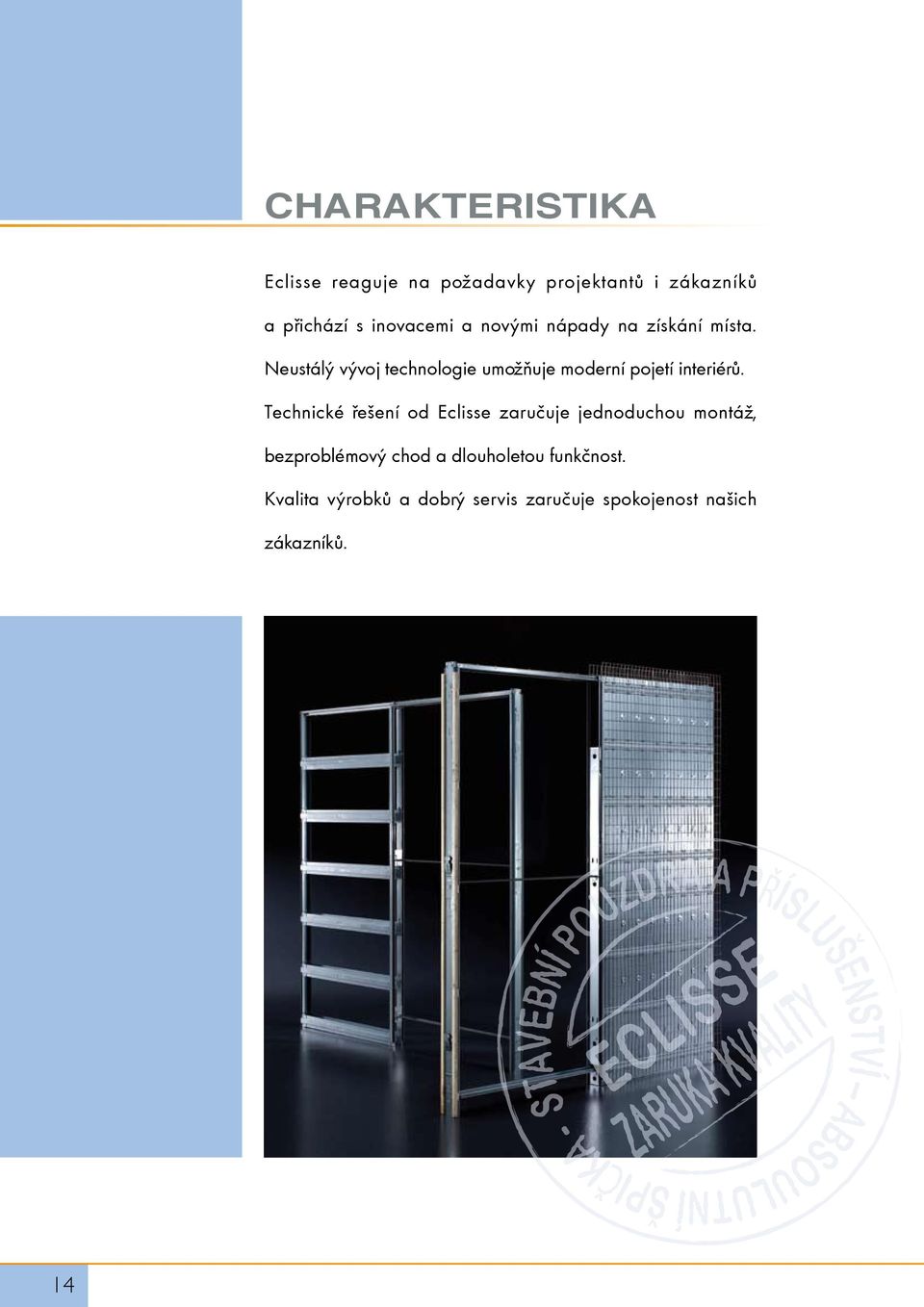

14 HARAKTERISTIKA Eclisse reaguje na poadavky projektantù i zákazníkù a pøichází s inovacemi a novými nápady na získání místa. Neustálý vývoj technologie umoòuje moderní pojetí interiérù. Technické øešení od Eclisse zaruèuje jednoduchou montá, bezproblémový chod a dlouholetou funkènost. Kvalita výrobkù a dobrý servis zaruèuje spokojenost našich zákazníkù. 14

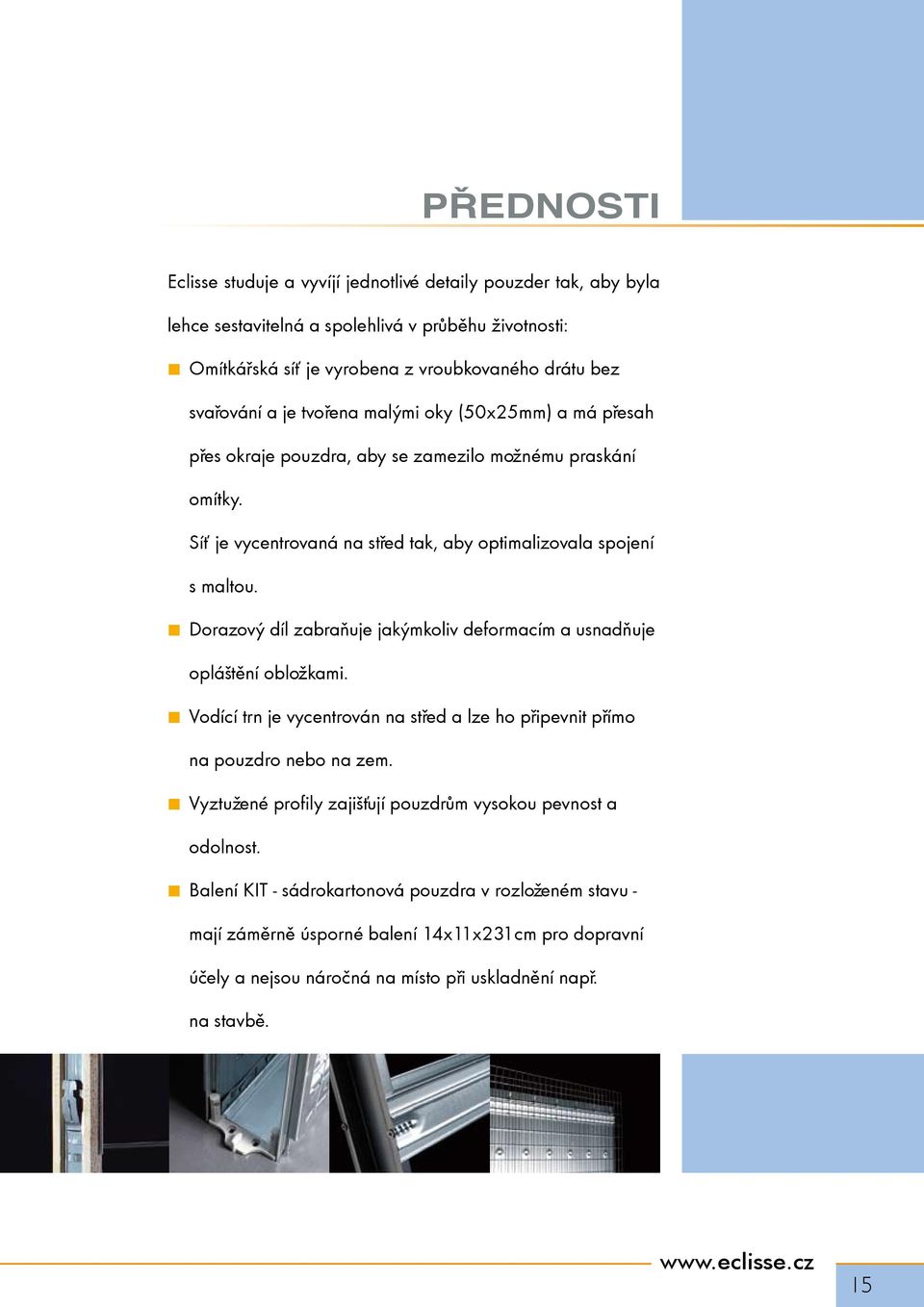

15 PŘEDNOSTI Eclisse studuje a vyvíjí jednotlivé detaily pouzder tak, aby byla lehce sestavitelná a spolehlivá v prùbìhu ivotnosti: Omítkáøská sí je vyrobena z vroubkovaného drátu bez svaøování a je tvoøena malými oky (50x25mm) a má pøesah pøes okraje pouzdra, aby se zamezilo monému praskání omítky. Sí je vycentrovaná na støed tak, aby optimalizovala spojení s maltou. Dorazový díl zabraòuje jakýmkoliv deformacím a usnadòuje opláštìní oblokami. Vodící trn je vycentrován na støed a lze ho pøipevnit pøímo na pouzdro nebo na zem. Vyztuené profily zajišují pouzdrùm vysokou pevnost a odolnost. alení KIT - sádrokartonová pouzdra v rozloeném stavu - mají zámìrnì úsporné balení 14x11x231cm pro dopravní úèely a nejsou nároèná na místo pøi uskladnìní napø. na stavbì. 15

16 VÝHODY ELISSE Eclisse: investice do budoucnosti Vysoká odolnost, technická øešení a osvìdèené postupy jsou kombinací, která zajistí trvanlivost a bezproblémový posuv v prùbìhu ivotnosti Øez vroubkovaným drátem ádné tvoøení trhlin Nová omítkáøská sí z vroubkovaného drátu zlepšuje pøilnavost mezi pouzdrem a omítkou. 1 Odnímatelná kolejnice (patentováno) Odnímatelná kolejnice dovoluje bezproblémové nastavení koncového dorazu nebo dodateènou montá pøíslušenství i po zabudování pouzdra. 2 OMÍTKÁØSKÁ SÍ Pøesah sítì na stìnu zabraòuje praskání omítky. 3 PROFILOVANÝ PLEH Profilovaný plech o síle cca 0,7mm je speciálnì bodovì vyztuen, èím je zajištìna vysoká tuhost a pevnost pouzdra. 16

17 Verze Zdivo 4 Vodorovné výztuné profily Vodorovné profily pøipevnìné k omítkáøskému sítu dávají pouzdru potøebnou pevnost a rezistenci. Jsou speciálnì koncipované pro rovnomìrné rozprostøení malty po celém povrchu, èím zabraòují monému praskání omítky. 5 OMÍTKÁØSKÁ SÍ (patentováno) Systém spojení sítì je vyroben bez svaøování, které poškozuje zinkování a brání tím monému reznutí èi odlepení omítky. 6 Svislé výztuhy Svislé profilované stojny jsou navreny tak, aby s maltou tvoøily jedno tìlo a jsou tak vysoce odolné RozpÌra k vyrovnání pouzdra (patentováno) Pozinkovaná rozpìra slouí k vyrovnání pouzdra a vymezení šíøky prùchodu, je delší a robustnìjší ne støední kovová rozpìra. Je zavedená do vnitøku pouzdra a pøipevní se na protilehlou stojnu. Nachází se jen u nìkterých výrobkù. PoddveØní vytahovatelný plech (patentováno) Funguje jako kadý otvírák na konzervy: plech se vytáhne a zpod pouzdra lze vyjmout cihly v pøípadì, e došlo k chybì pøi osazení (rozdíl mezi úrovní èisté podlahy a stavebním pouzdrem). Nachází se jen u nìkterých výrobkù. VODÍÍ TRN Je vymezen pøesnì na støed s moností pøišroubování pøímo do kapsy nebo na zem Vrchní kovová traverza s polystyrenovou ochranou Polystyrenová ochrana na vrchní kovovné traverze absorbuje monou strukturální diletaci malty. NOSNÉ VOZÍÈKY S KULIÈKOVÝMI LOISKY Kulièková loiska zajišují bezúdrbovým, nosným vozíèkùm bezproblémový a tichý chod. Standardnì dodáváme vozíèky s nosností 80kg, ale mùeme nabídnout i zdvojené vozíèky s nosností 120kg. 2 Regulovatelné zaráky dveøí Zaráky dveøí v kolejnici jsou regulovatelné i po zabudování pouzdra a dávají monost mìnit pozici dveøí dle aktuální potøeby. DORAZOVÝ DÍL Dorazový díl zabraòuje jakýmkoliv deformacím a usnadòuje opláštìní oblokami. VÝHODY ELISSE - Verze Zdivo 17

18 VÝHODY ELISSE Perfektní zpracování! 5 6 Struktura je robustní díky neohebným omega profilùm, které zaruèují vysokou tuhost a pevnost kapsy Eclisse: ádné poprodejní problémy Eclisse vymyslelo hodnì vychytávek pro montáníky. Díky tomu jsou stavební pouzdra lehce sestavitelná a spolehlivá v prùbìhu ivotnosti; po osazení není zapotøebí prakticky ádná údrba. Variabilní sádrokartonový KIT alení KIT, neboli sádrokartonová pouzdra v rozloeném stavu, nabízí úsporné øešení pro pøepravu a je výhodné pøi uskladnìní napø. na stavbì (a 50ks na m 2 ). Další výhodou tohoto balení je monost variabilního sestavení na dokonèenou sílu stìny 10cm nebo 12,5cm (pøíp. 15cm pøi dvojitém opláštìní) pøímo na místì montáe. RozmÌry balení: balení KIT 140x110x2310mm postavené pouzdro 640x110x2260mm KIT Postavené pouzdro 18

19 Verze sádrokarton 1 Odnímatelná kolejnice (patentováno) Odnímatelná kolejnice dovoluje bezproblémové nastavení koncového dorazu nebo dodateènou montá pøíslušenství i po zabudování pouzdra. 2 Zesílené omega profily Speciálnì profilované pøíèné výztuhy z pozinkovaného plechu tl. 0,7mm poskytují odolný vnitøní prostor pro bezpeèné vedení dveøního køídla. 3 Svislé výztuhy Svislé výztuhy jsou vyrobeny ze zesílené oceli (1,2mm) a jsou speciálnì vyztuené, aby odolaly vertikálním tlakùm. 4 VODÍÍ TRN Je vymezen pøesnì na støed s moností pøišroubování pøímo do kapsy nebo na zem Vrchní kovová traverza Je navrena tak, aby zvýšila rezistenci pøípadných tlakù. NOSNÉ VOZÍÈKY S KULIÈKOVÝMI LOISKY Kulièková loiska zajišují bezúdrbovým, nosným vozíèkùm bezproblémový a tichý chod. Standardnì dodáváme vozíèky s nosností 80kg, ale mùeme nabídnout i zdvojené vozíèky s nosností 120kg. 2 Regulovatelné zaráky dveøí Zaráky dveøí v kolejnici jsou regulovatelné i po zabudování pouzdra a dávají monost mìnit pozici dveøí dle aktuální potøeby. DORAZOVÝ DÍL Dorazový díl zabraòuje jakýmkoliv deformacím a usnadòuje opláštìní oblokami. VÝHODY ELISSE - Verze sádrokarton 19

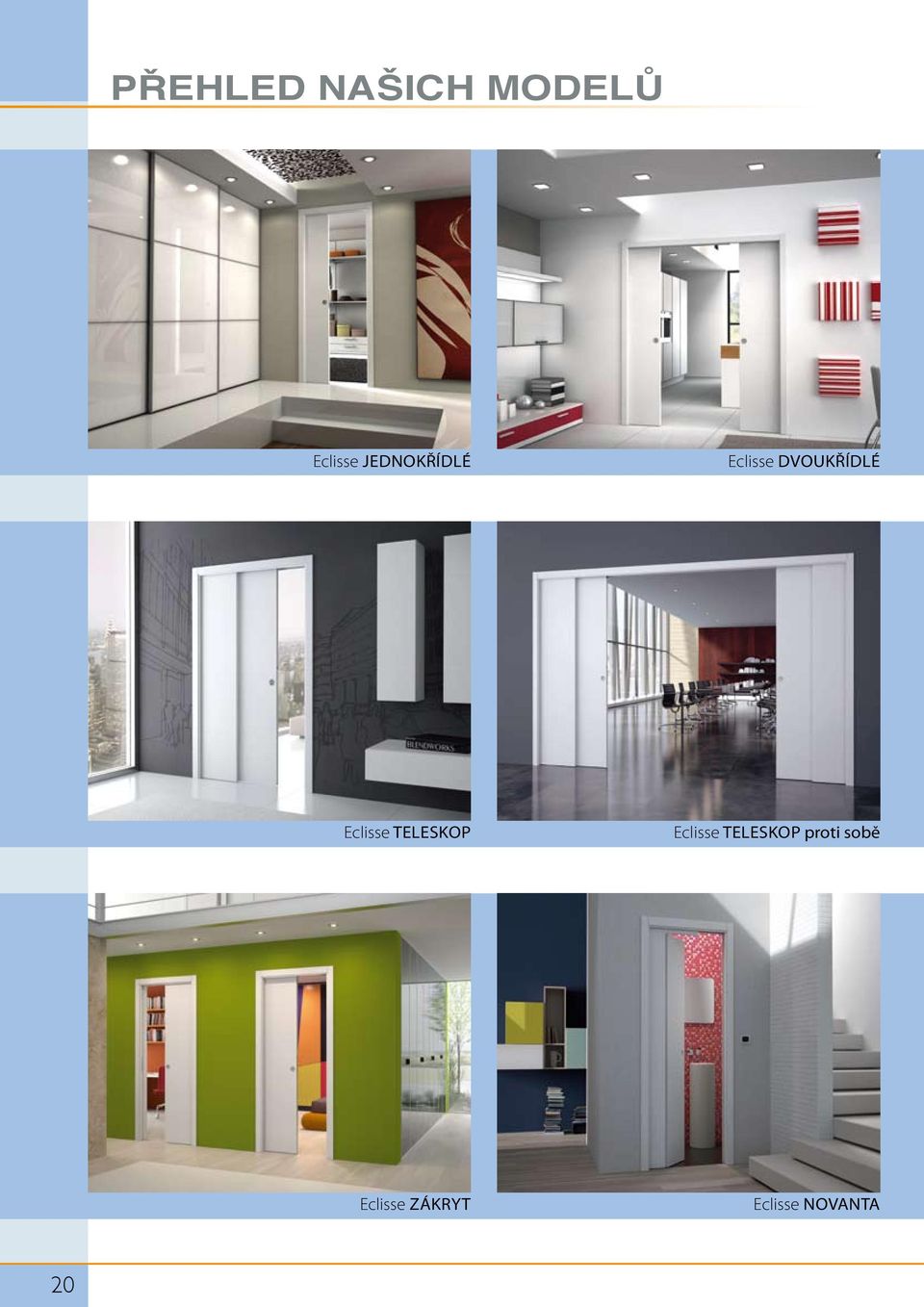

20 PŘEHLED NAŠIH MODELů Eclisse Jednokřídlé Eclisse Dvoukřídlé Eclisse TELESKOP Eclisse TELESKOP proti sobě Eclisse ZÁKRYT Eclisse NOVANTA 420

21 Eclisse SYNTESIS jednokřídlé Eclisse SYNTESIS dvoukřídlé Eclisse luce jednokřídlé Eclisse luce dvoukřídlé Eclisse IRKULÁR Eclisse IRKULÁR proti sobě 21

22 Jednokřídlé Eclisse Jednokřídlé Stavební pouzdro pro jednokøídlé dveøe Základním modelem øady Eclisse je pouzdro pro jednokøídlé dveøe. Tento typ je ideálním pøíkladem úèelnosti a kvality systémù Eclisse. Hodí se pro kadé pouití jak do rekonstrukcí, tak i do novostaveb. Svìtlost prùchodu a 1500mm do šíøky a 2900mm do výšky (u SDK). 22 4

23 Rozšiøuje prostor a zlepšuje design místnosti. Kde mùe být model vyuit Pokoj, šatna, komora, pracovna. Doplòky (str ) Technické øešení od Eclisse zaruèuje jednoduchou montá, bezproblémový chod a dlouholetou funkènost. Motorizace automaticky otevírá nebo zavírá dveøe. Samozavírání umoòuje samostatné zavírání. Ochranný profil zamezuje deformaci dveøí ve vlhkých prostorech a zlepšuje posuv. 23

24 Eclisse Jednokřídlé verze ZDIVO 25 A LP 50 H HX H HP 25 A 15 Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka L Eclisse Jednokřídlé Standardní model verze zdivo Poznámky DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 600 do 1500mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Od šíøky prùchodu 1200 a výšky 2200mm je síla dokonèené stìny 125mm. Upozornìní Pouzdra s vnitøním otvorem 54mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg, na poptání 120kg. Stavební otvor pøipravte na výšku H+20mm a na šíøku +50mm. Otvor je nutno opatøit pøekladem. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Rozmìry pouzdra (mm) 24 4

25 Eclisse Jednokřídlé verze sádrokarton 16 A LP 50 H HX H HP 16 A 20 Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka L Standardní model verze SÁDROKARTON Poznámky DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 600 do 1500mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Od šíøky prùchodu 1200 a výšky 2200mm je síla dokonèené stìny 125mm. Upozornìní Pouzdra s vnitøním otvorem 54mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg, na poptání 120kg. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Rozmìry pouzdra (mm) Eclisse Jednokřídlé 25

26 dvoukřídlé Eclisse dvoukřídlé Stavební pouzdro pro dvoukøídlé dveøe Dvoukøídlé pouzdro pro dvoje dveøe proti sobì je vhodné zejména pro spojení a oddìlení propojitelných místností. Tento model udìlá z domu pøíjemný otevøený prostor, který usnadní váš kadodenní ivot. Svìtlost prùchodu a 3000mm do šíøky a 2900mm do výšky (u SDK). 426

27 Promìní dvì oddìlené místnosti v jeden velký prostor. Kde mùe být model vyuit Jídelna, obývací pokoj, hala. Doplòky (str ) Motorizace automaticky otevírá nebo zavírá dveøe. Synchronizace pro Dvoukøídlo umoòuje synchronizovaný pohyb obou dveøních køídel. Ochranný profil zamezuje deformaci dveøí ve vlhkých prostorech a zlepšuje posuv. Ochranné tìsnìní na ruce zabraòuje poranìní rukou nebo poškození pøedmìtù, které náhodou zùstanou mezi dveømi. Technické øešení od Eclisse zaruèuje tichý a plynulý posuv dveøí díky pojezdùm s kulièkovými loisky vysoké kvality. 27

28 Eclisse dvoukřídlé verze ZDIVO 15 A LP 50 H HX H HP 15 A Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka. L Eclisse dvoukřídlé Standardní model verze zdivo DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Poznámky Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 1250 do 3050mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Od šíøky prùchodu 2450 a výšky 2200mm je síla dokonèené stìny 125mm. Upozornìní Pouzdra s vnitøním otvorem 54mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg, na poptání 120kg. Stavební otvor pøipravte na výšku H+20mm a na šíøku +50mm. Otvor je nutno opatøit pøekladem. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Rozmìry pouzdra (mm) 28 4

29 Eclisse dvoukřídlé verze sádrokarton 20 A LP 50 H HX H HP 20 A 20 Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka L Standardní model verze SÁDROKARTON DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Poznámky Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 1250 do 3050mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Od šíøky prùchodu 2450 a výšky 2200mm je síla dokonèené stìny 125mm. Upozornìní Pouzdra s vnitøním otvorem 54mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg, na poptání 120kg. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Eclisse dvoukřídlé Rozmìry pouzdra (mm) 29

30 Teleskop Eclisse Teleskop Stavební pouzdro se dvìmi teleskopicky vysouvacími dveømi Eclisse Teleskop schová do jednoho pouzdra dvì paralelnì posuvná dveøní køídla. Tento model vyhovuje moderním trendùm - umoòuje velké prosvìtlené prùchody. 430

31 Velký prùchod s jedním pouzdrem. Kde mùe být model vyuit Jídelna, obývací pokoj, hala. Doplòky (str ) Synchronizace pro Teleskop umoòuje synchronizovaný pohyb obou dveøních køídel. Ochranný profil zamezuje deformaci dveøí ve vlhkých prostorech a zlepšuje posuv. Technické øešení od Eclisse umoòuje i po zabudování pouzdra, díky speciální odnímatelné kolejnici, provádìt revizi pouzdra nebo dodateènou montá dalšího pøíslušenství napr. synchronizace pro teleskop, bez poškození omítky. 31

32 Eclisse Teleskop verze ZDIVO 16 A LP 50 H HX H HP 16 A 20 Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka L Eclisse Teleskop Standardní model verze zdivo Poznámky DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 1250 do 2450mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Upozornìní Pouzdra s vnitøním otvorem 134mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg. Stavební otvor pøipravte na výšku H+20mm a na šíøku +50mm. Otvor je nutno opatøit pøekladem. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Dveøní køídla budou v zavøené poloze pøeènívat do prùchodu. Rozmìry pouzdra (mm) 32 4

33 Eclisse Teleskop verze sádrokarton 16 A LP 50 H HX H HP 16 A 20 Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka L Standardní model verze SÁDROKARTON Poznámky DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 1250 do 2450mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Upozornìní Pouzdra s vnitøním otvorem 134mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Dveøní køídla budou v zavøené poloze pøeènívat do prùchodu. Rozmìry pouzdra (mm) Eclisse Teleskop 33

34 Teleskop proti sobě Eclisse Teleskop proti sobě Stavební pouzdro se dvìmi teleskopicky vysouvacími dveømi proti sobì Toto provední skryje 4 dveøní køídla (2+2 dvoukøídla). Ideální pro oddìlení velice širokých prùchodù. Tento posuvný systém optimalizuje kadou plochu s promìnlivým vyuitím a ještì jí dodá na eleganci. 434

35 Dovolí oddìlení místností o svìtlosti prùchodu a 470cm. Kde mùe být model vyuit Jídelna, obývací pokoj, hala, zasedací místnost. Doplòky (str ) Pouzdra ELISSE jsou vyrobena ze speciálnì profilovaných dílù, které odolají horním i boèním tlakùm. Synchronizace pro Teleskop umoòuje synchronizovaný pohyb obou dveøních køídel. Ochranný profil zamezuje deformaci dveøí ve vlhkých prostorech a zlepšuje posuv. 35

36 Eclisse Teleskop proti sobě verze ZDIVO 20 A H HX H 20 A L Eclisse Teleskop proti sobě Standardní model verze zdivo Poznámky DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 2500 do 4900 mm a od èisté výšky prùchodu 1000 do 2600mm (individuální zkracování po 50 mm). Upozornìní Pouzdra s vnitøním otvorem 134mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg. Stavební otvor pøipravte na výšku H+20mm a na šíøku +50mm. Otvor je nutno opatøit pøekladem. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Dveøní køídla budou v zavøené poloze pøeènívat do prùchodu. Rozmìry pouzdra (mm) 36 4

37 Eclisse Teleskop proti sobě verze sádrokarton 20 A H HX H 20 A L Standardní model verze SÁDROKARTON Poznámky DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu 2500 do 4900 mm a od èisté výšky prùchodu 1000 do 2600mm (individuální zkracování po 50 mm). Upozornìní Pouzdra s vnitøním otvorem 134mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Dveøní køídla budou v zavøené poloze pøeènívat do prùchodu. Rozmìry pouzdra (mm) Eclisse Teleskop proti sobě 37

38 ZÁKRYT Eclisse ZÁKRYT Stavební pouzdro pro dvì dveøní køídla Zákryt je optimální pro vzájemnì sousedící místnosti. Tento model schová dvoje dveøe, které se otevírají na opaènou stranu, do jedné kapsy uprostøed. Zákryt pøináší øešení zejména v bytových jádrech u prostorù jako jsou wc a koupelna vedle sebe. 438

39 Kdy jsou dveøe v pouzdøe, zabírají pouze tolik místa jako stìna. Kde mùe být model vyuit Sousedící místnosti jako je napø. koupelna a wc. Doplòky (str ) Pouzdro Eclisse Zákryt umoòuje v jakémkoli okamiku schovat dvì dveøní køídla do jedné kapsy uprostøed. Samozavírání umoòuje samostatné zavírání. Ochranný profil zamezuje deformaci dveøí ve vlhkých prostorech a zlepšuje posuv. 39

40 Eclisse ZÁKRYT verze ZDIVO 25 A A LP 50 H HX H HP 25 A A Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka A L Pozn.: prosíme vdy v zadání uvádìt smìr otevírání. Eclisse ZÁKRYT Standardní model verze zdivo DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Poznámky Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu do mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Od šíøky prùchodu mm a výšky 2200mm je síla dokonèené stìny 225mm. Upozornìní Pouzdra s vnitøním otvorem 54mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg, na poptání 120kg. Stavební otvor pøipravte na výšku H+20mm a na šíøku +50mm. Otvor je nutno opatøit pøekladem. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Rozmìry pouzdra (mm) 40 4

41 Eclisse ZÁKRYT verze sádrokarton 16 A A LP 50 H HX H HP 16 A A Pozn.: standardní pouzdra Eclisse jsou pøiravena pro osazení dveømi viz tabulka A L Pozn.: prosíme vdy v zadání uvádìt smìr otevírání. Standardní model verze SÁDROKARTON DVEØNí KØíDLO PRÙHOD ROZMÌRY POUZDRA DokonÈená síla stìny VnitØek pouzdra L A H LP HP Poznámky Atypy: kromì uvedených standardních velikostí dodáváme i atypické rozmìry od èisté šíøky prùchodu do mm a od èisté výšky prùchodu 500 do 2600mm (individuální zkracování po 50 mm). Od šíøky prùchodu mm a výšky 2200mm je síla dokonèené stìny 225mm. Upozornìní Pouzdra s vnitøním otvorem 54mm jsou urèena pouze pro dveøe o max. síle 42mm (tzn. hladké, profilované nebo se zapuštìným sklem). Standardní nosnost posuvných vozíèkù je 80kg, na poptání 120kg. HX, èistý dveøní prùchod 1970mm. Doporuèujeme konzultovat rozmìry dveøí a obloek s výrobcem dveøí a obloek. Rozmìry pouzdra (mm) Eclisse ZÁKRYT 41

42 SYNTESIS jednokřídlé Eclisse SYNTESIS jednokřídlé ezoblokové stavební pouzdro pro jednokøídlé dveøe Model Syntesis byl navren tak, aby vyhovìl potøebám pouití èistých linií v souèasných moderních interiérech. Odstranìním obloky dodává Syntesis více volnosti. Toto moderní øešení vás okouzlí elegancí a svým jednoduchým designem. 442
