4 Snímač tlaku AS M nebo G1/2" SW Konektorové přípojení DIN Základní chyba 0,4 % Rozsahy měření: 0 1; 0 2,5; 0 6; 0 10; 0 16; 0 25 bar Výstupní signál 4 20 ma nebo 0 10 V Procesní přípojení: G1/2", M20x1,5 Určení Snímač tlaku AS je určený pro měření tlaku, podtlaku a absolutního tlaku plynů, par a kapalin. Popis Měřícím prvkem je piezorezistantní čidlo oddělené od média pomocí oddělovací membrány a vhodné manometrické kapaliny. Montáž Vzhledem k malé hmotnosti snímače je možné snímač namontovat přímo na zařízení. V případě měření tlaku páry, nebo jiných horkých médií je nutné použít kondenzační smyčku, nebo impulsní trubi ci. Vsunutí manometrického ventilu před snímač usnadňuje montáž, umožňuje nulování nebo výměnu snímače bez přerušení provozu systému. Metrologické parametry Základní chyba 0,4 % Hystereze opakovatelnost 0,05% Přípustné přetížení 4x rozsah Rozsah teplot kompenzace 0 70 C Teplotní chyba 0,2 %/10 C Dlouhodobá stabilita 0,4% /rok Krytí pouzdra Materiál závitu a membrány Materiál pouzdra Konstrukce IP 65 00H17N14M2(316 Lss) 0H18N9(304ss) Elektrické parametry Výstupní signál 4 20 ma proudová smyčka 0 10 V třívodič Napájení 10,5 36 V DC proudová smyčka V DC třívodič 24V AC U nap[ V] V Rezistance zatížení R[ Ώ] (pro proudový výstup) 0.02A Rezistance zatížení R[ Ώ] 5 kώ (pro napěťový výstup) Provozní podmínky: Rozsah provozní teploty (teplota okolí) C Rozsah teploty měřeného média C pro přímé měření C pro měření s impulsní trubicí Schémata elektrických připojení Způsob objednávky V ma AS-dP/ / V DC nebo 24V AC (s konektorem ADP-1) 1 + Napáječ Rozsahy měření: bar Výstupní signál: 0 6, 0 10 bar 4 20 ma 0 16, 0 25bar nebo 0 10 V 4

5 Snímač tlaku PCE-28 Přípustný rozsah od mbar do bar Výstupní signál 4 20 ma dvouvodič nebo 0 10V ATEX jiskrová bezpečnost (plyn, prach a certifikace IECEx) Nízkonapěťová verze s certifikací ATEX ( provedení PC-25A, PC-25B) Provedení pro použití na lodích- DNV Komunikační protokol Modbus RTU Pozlacená membrána (Au) kabel kabel Určení Snímač tlaku PCE-28 je určený pro měření tlaku, podtlaku a absolutního tlaku plynu, páry a kapalin. Popis Měřícím prvkem je piezo křemíkové odporové čidlo oddělené od média pomocí oddělovací membrány a vhodné manometrické kapaliny. Elektronický obvod je zalitý silikonem a nachází se v pouzdru s hermetickým povrchovým krytím od IP 65 do IP 67 v závislosti použití typu elektrického přívodu. Kalibrace Uživatel má možnost pomocí potenciometrů nastavit nulu a konec rozsahu v rozmezí 10% beze změny nastavení. Montáž Vzhledem k malé hmotnosti snímače je možné snímač namontovat přímo na zařízení. V případě měření tlaku páry, nebo jiných horkých médií je nutné použít kondenzační smyčku, nebo impulsní potrubí. Vsunutí manometrického ventilu před snímač usnadňuje montáž, umožňuje nulování nebo výměnu snímače bez přerušení provozu systému. V případě objednávky snímače s jiným závitem než M20 1,5 nebo G1/2", případně G1/4, doporučujeme použití redukce (např. 1/4NPT). Pro měření hladin a tlaků vyžadujících speciální procesorová připojení (v potravinářském, chemickém průmyslu atp.) je snímač vybavený příslušným separátorem. Montážní příslušenství, ( kompletní sada separátorů) jmenovitě shora uvedeného je uvedená v další části katalogu. Použití v prostředí s nebezpečím výbuchu Pro měření tlaku v oblasti ohrožené výbuchem se dodávají snímače s certifikacíatex v jiskrově bezpečném provedení Snímač PC-28 s konektorem typu PD Krytí pouzdra IP-65 Konektor DIN Po sejmutí konektoru jsou dostupné potenciometry kalibrace nuly a rozsahu. 125 Snímač PC-28 S elektrickým připojením typu PZ Krytí pouzdra IP-66 Elektrická přípojka v ocelové svorkovnicové krabici s vývodkou M201,5. Po otevření pouzdra jsou dostupné potenciometry kalibrace nuly a rozsahu. 120 II 1/2G Ga/Gb EEx ia IIC T4/T5/T6 I M1 EEx ia I II 1DEx ia D20 T 105C Ex ia IIC T4...T6, Ga/Gb IECEx Ex ia Ima Instalace snímače v ohrožené oblasti vyžaduje použití jiskrově bezpečného napájecího zdroje. Nabízíme použití jiskrově bezpečného zdroje z produkce. Snímač PC-28 S elektrickým připojením typu PK Krytí pouzdra IP-67 Kabelové elektrické připojení má spojení s atmosférou přes kapiláru nacházející se v kabelu, délka kabelu 3 m (jiná délka kabelu na objednávku). Snímač PC-28 s konektorem typu Pm12 Krytí pouzdra IP-67 Konektor úhlový(90 ) M12x1. Spojení s atmosférou přes kapiláru nacházející se v kabelu, délka kabelu 3 m (jiná délka kabelu na objednávku). 5

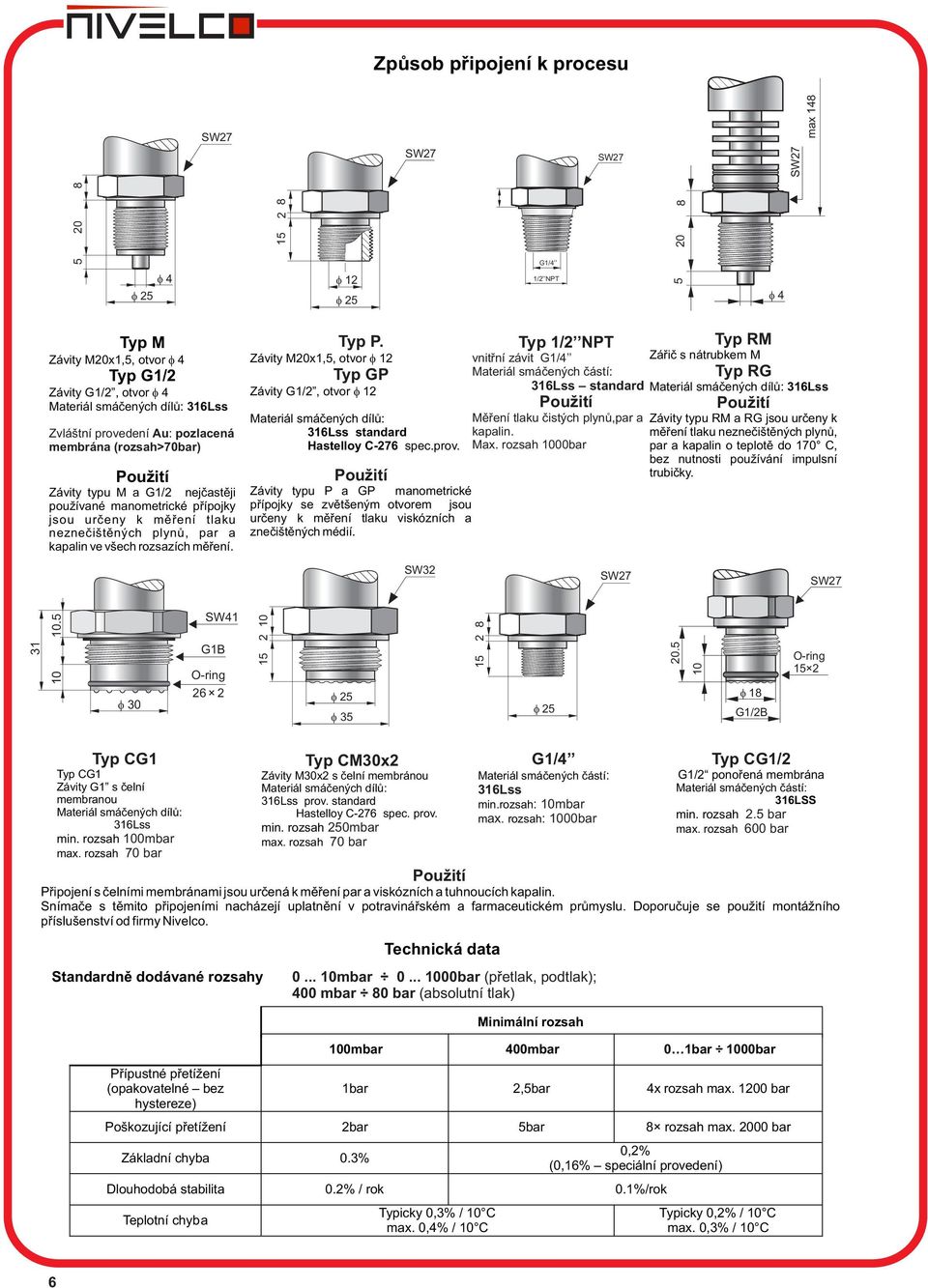

6 Způsob připojení k procesu SW27 SW27 SW27 SW27 max G1/ /2 NPT 5 4 Typ M Závity M20x1,5, otvor 4 Typ G1/2 Závity G1/2, otvor 4 Materiál smáčených dílů: 316Lss Zvláštní provedení Au : pozlacená membrána (rozsah>70bar) Použití Závity typu M a G1/2 nejčastěji používané manometrické přípojky jsou určeny k měření tlaku neznečištěných plynů, par a kapalin ve všech rozsazích měření. Typ P. Závity M20x1,5, otvor 12 Typ GP Závity G1/2, otvor 12 Materiál smáčených dílů: 316Lss standard Hastelloy C-276 spec.prov. Použití Závity typu P a GP manometrické přípojky se zvětšeným otvorem jsou určeny k měření tlaku viskózních a znečištěných médií. SW32 Typ 1/2 NPT vnitřní závit G1/4 Materiál smáčených částí: 316Lss standard Použití Měření tlaku čistých plynů,par a kapalin. Max. rozsah 1000bar SW27 Typ RM Zářič s nátrubkem M Typ RG Materiál smáčených dílů: 316Lss Použití Závity typu RM a RG jsou určeny k měření tlaku neznečištěných plynů, par a kapalin o teplotě do 170 C, bez nutnosti používání impulsní trubičky. SW SW41 G1B O-ring G1/2B O-ring 15 2 Typ CG1 Typ CG1 Závity G1 s čelní membranou Materiál smáčených dílů: 316Lss min. rozsah 100mbar max. rozsah 70 bar G1/4 Materiál smáčených částí: 316Lss min.rozsah: 10mbar m ax. rozsah: 1000bar Typ CG1/2 G1/2 ponořená membrána Materiál smáčených částí: 316LSS min. rozsah 2.5 bar max. rozsah 600 bar Použití Připojení s čelními membránami jsou určená k měření par a viskózních a tuhnoucích kapalin. Snímače s těmito připojeními nacházejí uplatnění v potravinářském a farmaceutickém průmyslu. Doporučuje se použití montážního příslušenství od firmy Nivelco. Standardně dodávané rozsahy Přípustné přetížení (opakovatelné bez hystereze) Typ CM30x2 Závity M30x2 s čelní membránou Materiál smáčených dílů: 316Lss prov. standard Hastelloy C-276 spec. prov. min. rozsah 250mbar max. rozsah 70 bar Technická data mbar bar (přetlak, podtlak); 400 mbar 80 bar (absolutní tlak) Minimální rozsah 100mbar 400mbar 0 1bar 1000bar 1bar 2,5bar 4x rozsah max bar Poškozující přetížení 2bar 5bar 8 rozsah max bar Základní chyba 0.3% 0,2% (0,16% speciální provedení) Dlouhodobá stabilita 0.2% / rok 0.1%/rok Teplotní chyba Typicky 0,3% / 10 C max. 0,4% / 10 C Typicky 0,2% / 10 C max. 0,3% / 10 C 6

7 Hystereze, opakovatelnost 0,05% Výstupní signál Materiál vývodu a membrány PZ typ 4 20 ma proudová smyčka 0 10V 00H17N14M2 (316Lss) PD typ Elektrická zapojení Napájení 10,5 30 V DC (EEx V) 15 30V DC ( Výst.signál V) PZ typ U R[ ] nap [ V] 10,5 V *0,85 0,02 A PD typ ma 4 20 ma Zdroj 0-10V Zdroj 0-10V Zdroj 4-20 ma výstupní signál Zdroj 0-10 V výstupní signál Snímač tlaku PCE-28/Modbus Komunikace Tlakové snímače s komunikačním protokolem Modbus RTU. Komunikační protokol: Modbus RTU. Komunikace mezi snímačem a PC se provádí RS převodníkem a softwarem. Aplisens software. Technická data* Metrologické parametry Přesnost ±0,1% Dlouhodobá stabilita (Pro jmenovitý rozsah) přesnost podobu 3 let Teplotní chyba < ±0,1% (FSO) / 10 C max ±0,4% (FSO) v celém rozsahu Tepelná kompenzace rozsahu. Dodatečné elektronické tlumení C (jiný rozsah teplot na vyžádání) s 27 Elektrické parametry Napájecí napětí V DC Délka přenosové trasy 1200 m Přenosový protokol MODBUS RTU Adresní prostor adres zařízní Přenosová rychlost b/s Parita přenosu bez parily, lichá, sudá, Rámec přenosu bitů (1, 2 bit-stop) * Více informací o elektrických parametrech k dispozici v uživatelské příručce. 160 Pozor: Verze PCE-28/Modbus není k dispozici s certifikátem ATEX. Elektrické připojení Funkce PM12 konektor GND 3 Napájení +Vcc 4 Data RS-485A 2 RS-485B 1 7

8 Způsob objednávky Kód Model Popis Snímač tlaku PCE-28 /Exia Ex II ½ G Ga/Gb Ex ia IIC T4/T5/T6, I M1 Ex ia I, II 1D Ex ia D20 T105C (pouze pro snímače s výstupem 4..20mA ). Snímač s výstupním signálem(0..5v/0,5...4,5v) a ATEX certifikát je dodáván II 1/2G Ex ia IIB T5 s názvem modelu PC-29A/Exia : I M1 Ex ia I Snímač s výstupním signálem(0..2,5v/0..3,3v) a ATEX certifikát je dodáván II 1/2G Ex ia IIC T5 s názvem modelu PC-29B/Exia I M1 Ex ia I /MR... Certifikováno pro použití na lodích - DNV /Tlen pro kyslík (snímač naplněný Fluorolube, pouze M, G1/2 procesní připojení) Provedení /H... Verze pro vysoké přetížení a s integrovaným obvodem zajišťujícím velkou napěťovou ochranu certifikátů* /D.... Hydraulická ucpávka pro vysokotlaké hydralulické systémy /NE Verze pro potřebu malého příkonu (tj. Spotřeba <1.3 ma při výst. Signálu 0 5V) /NN... Nízkonapěťová verze (tj. napájení 3V, výstup 0 2,5V) 0 *) lze dodat více Směrnice pro evropská tlaková zařízení N 97/23/EC, kategorie IV /PED... (odpovídá modelu PC-28) než jeden /0,16%... Přesnost 0,16% (dostupná při rozsazích ł 400 mbar) /Modbus... Modbus komunikační protokol (pouze verze bez ATEX) Měřící rozsah Výst.signál Zapouzdřeni, Elektrické připojení Způsob připojení Jiná specifikace / [Požad.jednotka] (Bez značení)... /0...10V... /0-2,5V... /0-3,3V... /0-5V... /0,5-4,5V... /PD PZ PZ/ PM12... PK... pokud se vyžaduje jiná délka kabelu je nutné ho specifikovat jako /K=...[m]) Měřící rozsah v relaci 4mA a 20mA, nebo (0 a 10V) na výstupu. Jednotky: bar, Mpa, kpa, atd mA ( napájecí napětí:10,5 36VDC) 0..10V DC (napájecí napětí:15 36VDC) 0-2,5V (napájecí napětí: 3,3VDC) 0-2,5V (napájecí napětí: 4,5 VDC) 0-5V (napájecí napětí: 8-14,1VDC) 0,5-4,5V (napájecí napětí: 8-14,1VDC) Krytí IP65 s konektorem DIN Pouzdro 304SS, krytí IP65, dopravní ucpávka M20 x 1,5 Pouzdro 316SS, krytí Ip65, dopravní ucpávka M20 x 1,5 Krytí IP67 s se závitem M12 x 1 a konektorem Pouzdro 304SS, krytí IP67, kabel pro elektrické připojení, délka kabelu 3m /M Závit M 20 x 1,5 s otvorem Ć 4, smáčené části SS316L /M.(Au)... Závit M 20 x 1,5 s otvorem Ć 4, pozlacená membrána (rozsah>70bar) /G1/2... Závit G1/2 (nátrubek) s otvorem R4, vlhčené části SS316L /G1/2 (Au)... Závit M 20 x 1,5 s otvorem Ć 4, pozlacená membrána (rozsah>70bar) /G1/4... Závit G1/4 (vnější), vlhčené části SS316 /P Závit M 20 x 1,5 (nátrubek) s otvorem Ř12, vlhčené části SS316L /1/2 NPT... Závit 1/2 NPT (vnější), s vnitřním závitem G1/4, smáčené částiss316l /P... (Hastelloy)... Závit M 20 x 1,5 (nátrubek) s otvorem Ř12, vlhčené části Hastelloy /GP.... Závit G1/2 (nátrubek) s otvorem Ř4, vlhčené části SS316L /GP (Hastelloy)... Závit G1/2 (nátrubek) s otvorem 4, vlhčené části Hastelloy C276 /CM30x2... Závit M30x2 s ponořenou membránou, vlhčené částissl316l /CM30x2 (Hastelloy)... Závit M30x2 s ponořenou membránou, vlhčené částis Hastelloy C276 /CG1... Závit G1 s ponořenou membránou, vlhčené části SS316L /CG1/2... Závit G1/2 s ponořenou membránou, vlhčené části SS316L /kód separátoru... Separátory (viz. Kapitola Separátory) /... Popis požadovaných parametrů (tj nestandardní způsob připojení G3/4 nebo M22x1,5) Typické specifikace jsou vždy označovány znakem Příklad 1: Snímač tlaku, rozsah 0 1 bar absolutního tlaku, s obráceným výstupem (20 4mA), pouzdro PK s kabelem L=10m, způsob připojení G1/2 PCE-28/1 0 bar ABS/PK/K=10m/G1/2 Příklad 2: Snímač tlaku, rozsah -1 5 bar, komunikační protokol Modbus. Pouzdro PK, kabel L=10m, procesní připojení G ½ PCE-28/MODBUS/-1 5 bar /PK/K=10m/G1/2 8

9 NEW Inteligentní snímač APCE-2000 Výstupní signál 4 20 ma + protokol HART ATEX certifikace pro jiskrovou bezpečnost Základní chyba 0,1 % Přestavitelnost 100:1 Pozlacená membrána (Au) Určení Snímač tlaku je určen k měření tlaku, podtlaku a absolutního tlaku plynů, par a kapalin. Měřicím prvkem je piezoresistantní křemíkové čidlo oddělené od média separační membránou a vhodnou manometrickou kapalinou. APCE-2000PD APCE-2000PZ Provedení PD Ekonomické provedení - pouzdro 304ss - stupeň krytí IP-65 - elektrické připojení konektorem DIN elektronické obvody jsou zalité ochranným silikonovým gelem. - ATEX certifikace pro jiskrovou bezpečnost II 1/2G Ga/Gb Exia IIC T4/T5/T6 I M1 Ex ia I II 1D Ex iad 20 T110 C Provedení Provedení PZ určené pro náročné aplikace: - pouzdro je vyrobené z nerez oceli: 304 /316SS - stupeň krytí: IP66. - elektronické obvody jsou zalité ochranným silikonovým gelem - uzávěr pouzdra s rýhováním - ATEX certifikace pro jiskrovou bezpečnost II 1/2G Ga/Gb Exia IIC T4/T5/T6 I M1 Ex ia I II 1D Ex iad 20 T110 C 9

10 Možnosti připojení 8 SW Typ M Závity M20x1,5, otvor 4 Typ G1/2 Závity G1/2, otvor 4 Materiál smáčených dílů: 316Lss Zvláštní provedení Au:pozlacená membrána Použití Závity typu M a G1/2 standardní manometrické přípojky jsou určeny k měření tlaku neznečištěných plynů, par a kapalin ve všech měřicích rozsazích SW Typ P Závity M20x1,5, otvor 12 Typ GP ZávityG1/2, otvor 12 Materiál smáčených dílů: 316Lss prov. standard Hastelloy C-276 spec. prov. Použití Závity typu P a GP manometrické přípojky se zvětšeným otvorem jsou určené k měření tlaku viskózních a znečištěných médií. 8 SW27 Typ 1/2 NPT 1/2 NPT, vnitřní závit G1/4 G1/4 1/2 NPT Materiál smáčených dílů: 316Lss Max. rozsah 1000 bar SW41 G1B O-ring 26 2 Typ Cg1 Závit G1 s čelní membranou Materiál smáčených dílů: 316Lss Použití Připojení s čelními membránami jsou určené k měření tlaku prašných plynů a viskózních a tuhnoucích kapalin, v rozsahu měření až 0 70 bar. Snímače s těmito procesními připojeními nacházejí uplatnění v potravinářském a farmaceutickém průmyslu v aseptických instalacích. Doporučuje se použití montážních navařovacích prstenců výroby (str. 64) s utěsněním před závitem Typ CM30x2 Závit M30x2 s čelní membránou Materiál smáčených dílů: 316Lss prov. standard Hastelloy C-276 spec. prov. SW32 Přenos, konfigurace Standardním přenosovým systémem umožňujícím přenos dat ze snímače je podle protokolu HART. Přenos ze snímače je zajišťován pomocí komunikátoru KAP-03, některých jiných komunikátorů HART, nebo PC počítače s využitím modemu RS-HART a konfiguračního programování RAPORT-01. Elektrické připojení: APCE-2000PZ APCE-2000PD Výměna dat se snímačem umožňuje: identifikace modemu konfigurace výstupních parametrů: - jednotek nebo hodnoty začátku a konce měřícího rozsahu - konstanty časového tlumení - charakteristik převodu (inverze, nelineární charakteristika uživatele) odečet aktuálně měřené hodnoty tlaku v hodnotách výstupního proudu nebo vyjádřené v % rozsahu dodržení výstupního proudu v požadovaných hodnotách kalibrace snímače ve vztahu k normálovému tlaku. Montáž Vzhledem k malé hmotnosti snímače je možné ho montovat přímo na měřený objekt. Pro měření tlaku par, nebo jiných horkých médií je nutné použít kondenzační smyčku, nebo impulsní potrubí. Umístění tlakového ventilu před snímač usnadňuje jeho montáž, umožňuje jeho nulování, nebo případnou výměnu za provozu. K měření hladin a tlaku vyžadujících speciální přípojní (potravinářský průmysl, chemický atp.), je převodník vybavený jedním separátorem. Montážní příslušenství, kompletní sada separátorů, je zvlášť uvedeno v další části katalogu. Elektrické připojení snímače je k dispozici v několika provedeních s různým krytím. мa Milliampérmetr ma Napáječ R ma Napáječ Komutátor nebo modem RS-Hart. R 0 10

11 Rozsahy měření Č. Základní rozsah Minimální rozsah Přestavitelnost Přetížení bar (0 100MPa) 10bar (1MPa) 100: bar (120 MPa) bar (0..30 MPa) 3 bar (300 kpa) 100:1 450 bar (45 MPa) bar (0 16MPa) 1,6bar (160kPa) 100:1 450 bar (45 MPa) bar (0...7 MPa) 0.7 bar (70 kpa) 100:1 140 bar (14 MPa) bar ( MPa) 0.25 bar (25 kpa) 100:1 50 bar (5 MPa) bar ( MPa) 0.07 bar (7 kpa) 100:1 14 bar (1.4 MPa) 7-1 6bar ( kPa) 300 mbar (30 kpa) 23:1 4 bar (1.4 MPa) bar ( kpa) 100 mbar (10 kpa) 20:1 4 bar (400 kpa) bar ( kpa) 50 mbar (5 kpa) 20:1 2 bar (200 kpa) bar ( kpa) 50 mbar (5 kpa) 20:1 2 bar (200 kpa) bar ( kpa) 25 mbar (2.5 kpa) 10:1 1 bar (100 kpa) mbar* ( kpa) 20 mbar (2 kpa) 10:1 1 bar (100 kpa) mbar* ( kpa) 5 mbar (0.5 kpa) 17:1 0.5 bar (50 kpa) mbar* ( Pa) 1 mbar (0.1 kpa) 14:1 0.5 bar (50 kpa) bar abs ( kpa abs) 50 mbar abs (5 kpa abs) 26:1 2 bar (200 kpa) bar abs ( MPa abs) 0.07 bar abs (7 kpa abs) 100:1 14 bar (1.4 MPa) bar abs ( MPa abs) 0.25 bar abs (25 kpa abs) 100:1 50 bar (5 MPa) bar abs ( MPa abs) 0.7 bar abs (70 kpa abs) 100:1 140 bar (14 MPa) *pouze u snímačů bez separátoru Technická data Metrologické parametry EEx typu C o Základní chyba: ±0,1% pro základní rozsah Rozsah teplot měřeného média C (0,25% pro rozsah č. 14) o Pokud je teplota vyšší než 120 C je nutné pro měření použít impulsní potrubí nebo separátor Dlouhodobá stabilita základní chybě po dobu 3 let (pro základní rozsah) UPOZORNĚNÍ: nesmí dojít k zamrznutí média v impulsní Teplotní chyba o ±0,08% (FSO) / 10 C trubici, nebo v prostoru šroubení snímače (0,1% pro rozsahy č. 12,13,14) max. ±0,25%(FSO) v celém rozsahu kompenzace (0,4% pro rozsahy č. 12,13,14) o Rozsah teplotní kompenzace C ( C pro rozsah č. 14) C pro speciální verze Doba ustálení se výstupního signálu sec Chyba vlivem změn napájecího napětí U z 0,002%(FSO) / V Elektrické parametry Napájení 10, 5 36 V DC (EEx V) Výstupní signál 4 20 ma proudová smyčka Odpor nutný pro přenos Ώ Zatěžovací odpor R [Ώ] U [V] 10,5 V x 0.85 Materiály: Smáčené části a membrány: 316Lss nebo Hastelloy C 276 Pouzdro: 304ss volitelně: 316Lss zas 0.02 Speciální provedení, certifikáty rozšířený rozsah kompenzace C rozšířený rozsah kompenzace C EExA Jiné provedení jiskrově bezpečné - ATEX PED provedení dle tlakové směrnice N 97/23/EC kategorie IV (max. Tlak 400 bar) Tlen snímač upravený pro měření kyslíku (pouze se šroubením typu G1/2") Hastelloy membrána vyrobená ze slitiny Hastelloy C276 (pouze šroubení P, GP, CM30x2, (netýká se rozsahů 14,15) 316SS- materiál pouzdra 316 ss Au- pozlacená membrána pro procesní připojení M a G1/2 1 0 (Rozsahy č.1,2,3,4) Závislost základní chyby na nastavené Základní chyba Šíře nastaveného rozsahu Pracovní podmínky Rozsah pracovních teplot (teplota okolí) o C chyba při základním rozsahu ( % FSO) 1 chyba pro rozsah % FSO 1 = 2 0 Hodnoty číslicových chyb jsou v technických jednotkách parametry metrologické [%] 11

12 Způsob objednávky Snímač typu Kód Popis APCE-2000 Pouzdra Výstupní signál PD..... PZ..... PZ/316ss..... Inteligentní měnič tlaku Pouzdro s konektorem DIN IP65, bez displeje, výstup 4-20 ma + Hart. Pouzdro 304SS, IP65 bez displeje, výstup 4 20 ma + Hart, průchodka M20 x 1,5 Pouzdro 316SS, IP65 bez displeje, výstup 4 20 ma + Hart, průchodka M20 x 1,5 Speciální provedení, certifikáty *) k dispozici je více než jedna volba /EExia /Tlen / C... / C Ex II 1/2G EExia IIC T4/T5/T6 a I M1 EExia I Pro kyslík O2 (snímač naplněný Fluorolube, pouze M, G1/2 pr. přip ojení) Rozsah teplotní kompenzace C Rozsah teplotní kompenzace C Základní rozsah **) nestandardní rozsahy jsou dostupné na zvláštní požadavek /0 1000bar /0 300bar... /0 160bar**..... /0 70bar.... /0 25bar.... /0 7bar /0 2bar... /0 1bar... /0 0,25bar... / bar... /-1 6bar**... / mbar... /-15 70mbar... /-7 7mbar..... /0 1.3bar ABS... /0 7barABS /0 25barABS... /0 70bar ABS... rozsah bar ( 0 100MPa) 0 300bar ( 0 30MPa) 0 160bar ( 0 16MPa) 0 70bar ( 0 7MPa) 0.25bar ( 0 2,5MPa) 0 7bar ( 0 700KPa) 0 2bar ( 0 200kPa) 0 1bar ( 0 100kPa) 0 0,25bar ( 0 25kPa) -0,5 0,5bar ( kPa) -1 6bar ( kPa) mbar ( kPa) mbar ( -1,5 7kPa) -7 7bar ( -0,7 0,7kPa) 0 1,3bar absolutního tlaku (0 130kPa abs) 0 7bar absolutního tlaku ( 0 700kPa abs) 0 25bar absolutního tlaku ( 0 2.5MPa abs) 0 70bar absolutního tlaku ( 0 7MPa abs) Min.nastavení rozsahu 10bar ( 1MPa) 3bar ( 300kPa) 1,6 bar ( 160kPa) 0,7bar ( 70kPa) 0,25bar ( 25kPa) 0,07bar( 7kPa) 100mbar ( 10kPa) 50mbar ( 5kPa) 25mbar ( 2,5kPa) 50mbar ( 5kPa) 300mbar ( 30kPa) 20mbar ( 2kPa) 5mbar ( 0,5kPa) 1mbar ( 0,1kPa) 100mbar abs (5kPa abs) 0,07bar abs (7kPa abs) 0,25bar abs (25kPa abs) 0,7bar abs (70kPa abs) Nastavený rozsah /..... [ požadované jednotky ] Procesní připojení Počátek a konec nastaveného rozsahu - týká se WY 4 ma a WY 20mA /M Závit M 20 x 1,5 s otvorem 4, smáčené části SS316L /M(Au)... Závit M 20 x 1,5 s otvorem 4, pozlacená membrána (rozsah70bar) /G1/2... Závit (vnější) G1/2 s otvorem R4, vlhčené části SS316L /G1/2 (Au)... Závit M 20 x 1,5 s otvorem 4, pozlacená membrána (rozsah70bar) /P Závit (vnější) M 20 x 1,5 s otvorem 12, vlhčené části SS316L /P. (Hastelloy)... Závit (vnější) M 20 x 1,5 s otvorem 12, vlhčené části Hastelloy /GP Závit (vnější) G1/2 s otvorem 4, vlhčené části SS316L /GP (Hastelloy)... Závit (vnější) G1/2 s otvorem 4, vlhčené části Hastelloy C276 /CM30X2... Závit M30x2 s plochou membránou, vlhčené částissl316l /CM30x2 (Hastelloy)... Závit M30x2 s plochou membránou, vlhčené částis Hastelloy C276 /CG1... Závit G1 s plochou membránou, vlhčené části SS316L /CG1/2... Závit G1/2 s plochou membránou, vlhčené části SS316L /1/2 NPT M... Závit M20x1, 5 s redukcí na ½''NPT vnější, smáčené části SS316Ĺ /1/2 NPT F... Závit M20x 1,5 s redukcí na ½''NPT vnitřní, smáčené části SS316Ĺ / kód separátoru Separátory (viz. Kapitola Separátory) Jiné specifikace Velice typická specifikace je označ ena znakem /... Popis požadovaných parametrů, t.j. nestandardní postup připojení G3/4 nebo M22 x 1,5 Příklad 2: Snímač APCE-2000 / pouzdro typu PD / rozsah kpa /nastavený rozsah kpa / šroubení M20x1,5 APC-2000PD/ 0 700kPa/ 0 600kPa/M 12

13 Inteligentní snímač tlaku APC-2000ALW PROFIBUS PA číslicový signál Výstupní signál 4 20 ma, mA, 0...5mA + protokol HART Možnost posunutí nuly, konfigurace dle rozsahu a tlumení pomocí tlačítek na přístroji ATEX jiskrová bezpečnost ATEX do prostředí s nebezpečím výbuchu SIL2 certifikát Certifikováno pro použití na lodích- DNV Provedení odpovídá tlakové směrnici (PED 97/23/CE) Základní chyba 0,075 %, číslicová kompenzace doplňkových chyb Přestavitelnost 100:1 Pozlacená membrána (Au) MID (Measuring Instruments Directive)- osvědčení dle 2004/22/WE směrnice a doporučení OIML R140:2007 NEW NEW Tabulka jmenovitých hodnot Ucpávka M20x1,5, kabel 5 10 Zámek zabraňující rotaci krytu otvory M6 SW Typ M Závity M20x1,5, otvor 4 Typ G1/2 Závity G1/2, otvor 4 Materiál smáčených součástí: 316Lss Použití: Procesní připojení typu M a G/2 jsou standardní manometrické přípojky určené k měření tlaku neznečištěných plynů, par a kapalin ve všech měřicích rozsazích Možnosti připojení SW27 8 G1/4 1/2 NPT Typ G1/2"NPT 1/2 NPT, vnitřní průměr G1/4 Materiál smáčených dílů: 316Lss- standard SW TYP P Závity M20x1,5, otvor 12 TYP GP Závity G1/2, otvor 12 Materiál smáčených dílů 316Lss - standard Hastelloy C-276 spec. prov. Použití Procesní připojení typu P a GP m a n o m e t r i c k é p ř í p o j k y s e zvětšeným otvorem určené k měření tlaku viskózních a znečištěných médií. Max. měřící rozsah 0 300bar. SW TypCG1 SW41 G1B O-ring 26 2 Závity G1 s čelní membránou Materiál smáčených dílů: 316Lss- standard Hastelloy C-276 Použití: Připojení s čelními membránami jsou určená k měření tlaku prašných plynů a viskózních a tuhnoucích kapalin. Snímače s těmito připojeními nacházejí uplatnění v potravinářském a farmaceutickém průmyslu v aseptických instalacích. Doporučuje se použití montážních navařovacích prstenců, s těsněním před závitem od výrobce TypCM30x2 Závity M30x2 s čelní membránou Materiál smáčených dílů: 316Lss-standard Hastelloy C-276 Hastelloy C-276 spec. prov. 13

14 Určení a konstrukce Inteligentní snímače tlaku měří tlak, podtlak a absolutní tlak plyn ů, par a kapalin. Aktivní snímací prvek je piezoresistantní křemíkové čidlo oddělené od média pomocí membrány a speciálně vybraného typu manometrické kapaliny. Pouzdro je vyrobeno z hliníkové slitiny nebo 316SS nerezové ocel i, stupeň krytí IP66/IP67. Konstrukce pouzdra umožňuje použít lokální displej, otočení displeje o 90, otočení pláště od vzhledem ke snímači a výběr směru vývodu kabelu ze snímače. Základní verze s digitálním displejem APC-2000AL Výstupní signál 4 20mA, 0 20mA, 0 5mA + HART Možnost nulování a nastavení začátku a konce rozsahu pomocí tlačítek na panelu displeje. Konfigurovatelný displej z tekutých krystalů 3½ číslice (rozsah provozních teplot C). Neexistuje v provedení EEx a Profibus PA Verze s grafickým displejem APC-2000ALW výstupní signál 4 20mA + HART; nebo digitální komunikace Profibus PA (popis str. 7) Možnost nulování a nastavení začátku a konce rozsahu pomocí tlačítek pod displejem Konfigurovatelný 5-ti místný grafický displej z tekutých krystalů s prosvícením (rozsah provozních teplot C). Provedení jiskrově bezpečné Ex II 1/2G EEx ia IIC T5/T6 Provedení s pevným závěrem Ex II 1/2G EEx d IIC T5 Konfigurace provozního režimu displeje umožňuje: - digitální odečet tlaku působícího na měřicí prvek, - odečet výstupního proudu v % jednotkách uživatele (odečet zohledňující konfiguraci, tj. rozsah, útlum a změnu charakteristiky), - otočení o 180 zobrazených znaků, - znázorňování v pozitivu nebo negativu. Přenos, konfigurace Standardním přenosovým systémem umožňujícím přenos dat ze snímače je podle protokolu HART. Přenos ze snímače je zajišťován pomocí: - komunikátoru KAP-03 - některých jiných komunikátorů HART(*) - PC počítače s využitím modemu RS-HART a konfiguračního software RAPORT-02. Výměna dat se snímačem umožňuje: identifikace modemu konfigurace výstupních parametrů: -jednotek nebo hodnoty začátku a konce měřícího rozsahu -konstanty časového tlumení -charakteristik převodu (inverze, nelineární charakteristika uživatele), odečet aktuálně měřené hodnoty tlaku výstupního proudu stupně výstupního řízení v %, dodržení výstupního proudu v požadovaných hodnotách kalibrace snímače ve vztahu k normálovému tlaku. Snímače s Al pouzdrem vybavené displejem umožňují: - digitální odečet okamžitého tlaku na měřícím prvku - odečet výstupního proudu v % nebo v jednotkách uživatele (odečet vzhledem ke konfiguraci, tj. rozsah, tlumení nebo charakteristiky snímače), o - otočení zobrazených znaků o 180, - promítnutí v pozitivu nebo negativu Montáž Vzhledem k malé hmotnosti snímače je možné jej montovat přímo na měřený objekt. Pro měření tlaku par, nebo jiných horkých médií je nutné použít kondenzační smyčku, nebo impulsní potrubí. Umístění tlakového ventilu před snímač usnadňuje jeho montáž, umožňuje jeho nulování nebo případnou výměnu za provozu. K upevnění snímače v pouzdře AL je používán univerzální úchyt. K měření hladin a tlaku vyžadujících speciální přípoj ení (potravinářský průmysl, chemický atp.), lze snímač vybavený jedním separátorem. Montážní příslušenství a kompletní sada separátorů (oddělovacích membrán), jsou zvlášť uvedeny v další části katalogu. Elektrické připojení snímače je provedeno na svorkovnici. Provedení: APC-2000ALW Elektrické připojení pro snímače s HART protokolem: Provedení: APC-2000ALE s výstupním signálem 4 20 ma Provedení: APC-2000ALE s výstupním signálem 0 5 nebo 0 20mA 250 Оhm Snímač SIGNAL TEST TEST TEST 2-VODIČ TEST VÝSTUP 3-VODIČ TEST 2-VODIČ TEST VÝSTUP 3-VODIČ ma Miliampermetr 4 20 ma R ma ma Miliampermetr R ma RS-HART přenosná sada nebo modem Napájecí zdroj RS-HART přenosná sada nebo modem Napájecí zdroj RS-HART přenosná sada nebo modem Napájecí zdroj 14

15 Základní rozsah bar (0 100MPa) bar (0..30 MPa) bar (0 16MPa) bar (0...7 MPa) bar ( MPa) bar ( MPa) -1 6 bar ( kPa) bar ( kpa) bar ( kpa) bar ( kpa) bar ( kpa) mbar ( kpa) mbar* ( kpa) mbar* ( Pa) bar abs ( kpa abs) bar abs (0...7 MPa abs) bar abs ( MPa abs) bar abs (0...7 MPa abs) 18 * pouze u snímače bez separátoru Rozsahy měření Minimální nastavení rozsahu 10bar (1MPa) 3 bar (300 kpa) 1,6bar (160kPa) 0.7 bar (70 kpa) 0.25 bar (25 kpa) 0.07 bar (7 kpa) 300 mbar (30 kpa) 100 mbar (10 kpa) 50 mbar (5 kpa) 50 mbar (5 kpa) 25 mbar (2.5 kpa) 20 mbar (2 kpa) 5 mbar (0.5 kpa) 1 mbar (0.1 kpa) 100 mbar abs (10 kpa abs) 0.07 bar abs (7 kpa abs) 0.25 bar abs (25 kpa abs) 0.7 bar abs (70 kpa abs) ** limita přetlaku může být odlišná od verze podle normy PED N 97/23/EC Přestavitelnost 100:1 100:1 100:1 100:1 100:1 100:1 23:1 20:1 20:1 20:1 10:1 10:1 17:1 14:1 13:1 100:1 100:1 100:1 Přetížení (bez hystereze)** 1200 bar (120 MPa) 450 bar (45 MPa) 450 bar (45 MPa) 140 bar (14 MPa) 50 bar (5 MPa) 14 bar (1.4 MPa) 14 bar (1.4 Mpa) 4 bar (400 kpa) 2 bar (200 kpa) 2 bar (200 kpa) 1 bar (100 kpa) 1 bar (100 kpa) 0.5 bar (50 kpa) 0.5 bar (50 kpa) 2 bar (200 kpa) 14 bar (1.4 MPa) 50 bar (5 MPa) 140 bar (14 MPa) Metrologické parametry Základní chyba ±0,075% pro základní rozsah (0,16% pro rozsahy č. 14) Dlouhodobá stabilita základní chyba po dobu 3 let (Pro základní rozsah) Teplotní chyba ±0,08 FSO / 10 C (0,1% pro rozsahy č.(12, 13, 14) max. ±25% (FSO) v celém rozsahu kompenzace (0,4% pro rozsahy číslo (12, 13, 14) Rozsah teplotní kompenzace C( C pro rozsah č. 15) C speciální verze Doba uklidnění signálu sec Chyba vlivem změny napájení Uzas 0,002% (FSO) / V Elektrické parametry Napájení V DC (Ex ia 13,5 28 V) (Exd 13,5 45 V) Úbytek napětí po zapojení osvětlení displeje 3 V Výstupní signál 4 20 ma proudová smyčka APC-2000ALE: , , ma Zatěžovací odpor *-15V kdy displej je zapnutý Uzas(V) 10,5V* x 0,85 R[ Ώ] 0,02A Technická data Šroubení a membrány Pouzdra: Materiály Pracovní podmínky Rozsah pracovních teplot (teplota prostředí) Rozsah teplot měřeného média 316Lss nebo Hastelloy C276 Hliník Možnost: 316SS - NACE MR v souladu Exi provedení Exd provedení o C C C o C o Výše než 120 C - lze měřit jen s použitím membránových separátorů nebo s připojením impulsního potrubí UPOZORNĚNÍ: je nepřípustné, aby došlo k zamrznutí média v impulsním potrubí nebo v prostoru šroubení snímače Odpor potřebný pro přenos HART Závislost základní chyby na nastaveném rozsahu 1 0 Základní chyba Šíře nastaveného rozsahu [%] chyba při základním rozsahu ( % FSO) chyba pro rozsah % FSO Hodnoty číslicových chyb jsou v technických jednotkách parametry metrologické Ώ Speciální provedení, certifikát o rozšířený rozsah kompenzace C o rozšířený rozsah kompenzace C Ex ia ATEX provedení jiskrově bezpečné (pouze ALW ) Ex id ATEX provedení do Ex (pouze ALW ) pro tlaky >250mbar PED- provedení dle tlakové směrnice č. 97/23/EC ( netýká se kategorie IV) Tlen- snímač upravený pro měření kyslíku (pouze se šroubením typu G1/2" a M...) Hastelloy- membrána vyrobená ze slitiny Hastelloy C 276 (pouze připojení: P, GP, Cm30x2) (netýká se rozsahů 14,15) SIL2- Funkční bezpečnost MR- Certifikát pro použití na lodích ALW/SS- materiál skříně z 316ss IP-67- stupeň mechanického krytí Au- pozlacená membrána pro procesní připojení M a G1/2 (Rozsahy č.1,2,3,4) MID- (Measuring Instruments Directive)- osvědčení dle 2004/222/WE směrnice a doporučení OIML R140:2007- certifikce bude dokončena v polovině roku

16 Inteligentní snímač tlaku APC-2000AL/Profibus PA Určení, konstrukce Inteligentní snímač tlaku APC-2000AL/Profibus PA je určen k měření tlaku, podtlaku a absolutního tlaku plynu, par a kapalin. Měřicím prvkem je piezoresistantní křemíkové čidlo oddělené od média oddělovací membránou a vhodnou kapalinou. Elektronický obvod snímače zajišťuje digitální zpracování měřicího signálu a prostřednictvím komunikačního modulu generuje výstupní signál v souladu se standardem Profibus PA. Realizace funkce snímače tlaku se uskutečňuje na základě profilu 3.0 normy Profibus PA. Pouzdro je zhotoveno z vysokotlakého odlitku ze slitiny hliníku s krytím IP-65. Konstrukce pouzdra umožňuje použití místního grafického displeje z tekutých krystalů, otočení displeje o 90, otočení pouzdra vůči čidlu v rozsahu 0 až 355 a volbu směru vyvedení kabelu. Snímač APC-2000AL/ProfibusPA se vyrábí s procesními připojeními viz. str. 4 nebo může být vybaven membránovým separátorem. Volba měřicích rozsahů podle tabulky na str. 6 Komunikace Komunikace se snímačem se uskutečňuje dvěma způsoby -cyklicky měnič vysílá měřicí proměnnou (4 bajty IEEE 754) a status obsahující informaci o momentálním stavu snímače a platnosti měření (1 bajt). -acyklicky tato komunikace se používá pro konfigurování zařízení, umožňuje také čtení měřicí proměnné a statusu. Konfigurace Kompletní konfigurace nastavení snímače, nastavení provozního režimu displeje a nulování a kalibrace měniče ve vztahu k tlakovým etalonům se uskutečňuje s použitím softwaru PDM (Process Device Manager) firmy Siemens. Používá se při tom knihovna EDD zpracovaná firmou pro spolupráci s tímto snímačem. Jiné konfigurační programy, které jsou dostupné na trhu umožňují konfiguraci snímače v rozsahu základních příkazů. Pro měření tlaků v prostředí s nebezpečením výbuchu jsou dostupné snímače v jiskrově bezpečném provedení značka II1/2G EEx ia IIB/T5 Technické údaje Metrologické parametry, materiály nátrubků a také provozní podmínky. Elektrické parametry Napájení 10,5 28 V DC 12,05 28 V DC při prosvětleném displeji. FISCO. Vi=17,5V DC Li=0,38A - IIB Li=0,36A - IIC Příkon během přenosu 14 ma Výstupní parametry Výstupní signál- digitální komunikace Profibus PA (dle EN 50170) Funkce v síti PA slave Fyzická vrstva IEC Přenosová rychlost 31,25 kbit/s Elektrické připojení PA+PA+ Ke snímači APC-2000AL/Profibus PA je přiložen soubor GSD obsahující popis základních vlastností zařízení jako jsou přenosová rychlost, typ a formát výstupních dat, seznam podporovaných přídavných funkcí. Soubor GSD je vyžadován programem, který slouží ke konfiguraci sítě a umožňuje správné připojení zařízení do sítě Profibus. Pro snímač APC- 2000AL/Profibus Pa může být použitý univerzální soubor GSD určený pro standardní snímače zhotovené podle profilu 3. revize normy Profibus. Inteligentní snímač tlaku APC-2000AL./Profibus PA nemá hardwarový přepínač adresy zařízení. Tato adresa může být nastavena pomocí dostupných konfiguračních programů. PA- PAvnitřní zemnící svorka Měření v prostředí s nebezpečením výbuchu Coupler Způsob objednávky Příklad 1: Snímač APC-2000 / provedení EEx ia / pouzdro typu ALW / rozsah kpa ABS /nastavený rozsah kpa ABS / šroubení M20x1,5 Ř4 APC-2000ALW/EExia/ 0 700kPa ABS / 0 600kPa ABS/M Příklad 2: Snímač APC-2000 / provedení ProfibusPA / pouzdro typu AL / rozsah kpa /nastavený rozsah kpa / šroubení M20x1,5 Ř4 APC-2000AL/ProfibusPA/ 0 700kPa/ 0 600kPa/M 16

17 Typ símače Kód Popis APC-2000 Pouzdro Speciálni provedeni, certifikáty *) k dispozici je více než jedna volba ALW Hliníkové pouzdro, Ip67, s displejem, výstup 4-20mA + Hart ALE Hliníkové pouzdro, Ip67, s displejem, výstup 4-20mA + Hart 0-20mA + Hart, 0 5mA + Hart AL.../Profibus PA..... Hliníkové pouzdro, IP67, bez displeje, výstup Profibus PA AL.../Profibus PA/W Hliníkové pouzdro, IP67, s displejem, výstup Profibus PA ALW/SS Nerezové pouzdro, IP67, s displejem, výstup 4-20mA + Hart /Eexia Ex II 1/2G EExia IIC T5 (není pro verzi ALE) Pro Profibus PA ExII1/2GEExia IIB/T5 Ex II 1/2G Exia/d IIC T5/T6 /EE xd Ex II 1/2D ExiaD 20/tD A21T85/T100 pro tlak250mbar (není pro verzi ALE, AL/Profibus Pa, AL/Profibus Pa/W, ALW/SS ). Ucpávka dle poptávky /MR... /Safety... /PED... /Tlen... / C... / C... Inteligentní snímač tlaku Použití na lodích- osvědčení - DNV SIL2- funkční bezpečnost - osvědčení ( verze s ATEX od IX 2010) pouze se šroubením Minimální nastavitelné rozpětí rozsahu Základni rozsah **) nestandardní rozsahy jsou dostupnéna zvláštní požadavek nastavený rozsah Procesní připojení Elektrické připojení Montážni přislušenstvi /0 1000bar**..... /0 300bar... /0 160bar**..... /0 70bar.... /0 25bar.... /0 7bar... /0 2bar... /0 1bar... /0 0,25bar... / bar... /-1 6bar... / mbar... /-15 70mbar... /-7 7mbar mbar ( Pa) 1mbar ( 0.1kPa) /0 1.3bar ABS bar absolutní tlak (0 130kPa abs) 100mbar abs (10kPa abs) /0 7barABS bar absolutní tlak ( 0 700kPa abs) 0,07bar abs (7kPa abs) /0 25barABS bar absolutní tlak ( 0 2.5MPa abs) 0.25bar abs (25kPa abs) /0 70bar ABS bar absolutní tlak ( 0 7MPa abs) 0.7bar abs ( 70kPa abs) [ požadované jednotky] /(Bez značení) (SS) bar ( 0 100MPa) 0 300bar ( 0 30MPa) 0 160bar ( 0 16MPa) 0 70bar ( 0 7MPa) 0.25bar ( 0 2,5MPa) 0 7bar ( 0 700KPa) 0 2bar ( 0 200kPa) 0 1bar ( 0 100kPa) 0 0,25bar ( 0 25kPa) -0,5 0,5bar ( kPa) -1 6bar ( kPa) mbar ( kPa) mbar ( -1,5 70kPa) Závity trubku trubku Odpovídá výstupu 4-20mA /M Závit M 20 x 1,5 s otvorem 4, smáčené části SS316L /M(Au)... Závit M 20 x 1,5 s otvorem 4, pozlacená membrána (rozsah70bar) /G1/2... Závit G1/2 s otvorem 4,, vlhčené části SS316L /G1/2 (Au)... Závit M 20 x 1,5 s otvorem 4, pozlacená membrána (rozsah70bar) /P Závit M 20 x 1,5 (nátrubek) s otvorem12, vlhčené části SS316L /P.. (Hastelloy)... Závit M 20 x 1,5 (nátrubek) s otvorem 12, vlhčené části Hastelloy /GP Závit G1/2 s otvorem 4, vlhčené části SS316L /GP (Hastelloy)... Závit G1/2 s otvorem 4, vlhčené části Hastelloy C276 /CM30X2... Závit M30x2 s plochou membránou, vlhčené částissl316l /CM30x2 (Hastelloy)... Závit M30x2 s plochou membránou, vlhčené částis Hastelloy C276 /CG1... Závit G1 s plochou membránou, vlhčené části SS316L /CG1/2... Závit G1/2 s plochou membránou, vlhčené části SS316L /1/2 NPT M... Závit M20x1, 5 s redukcí na ½''NPT vnější, smáčené čá sti SS316Ĺ /1/2 NPT F... Závit M20x 1,5 s redukcí na ½''NPT vnitřní, smáčené čá sti SS316Ĺ / kód separátoru Separátory zinkovaná ocel nerezová ocel 10bar ( 1MPa) 3bar ( 300kPa) 1,6 bar ( 160kPa) 0,7bar ( 70kPa) 0,25bar ( 25kPa) 0,07bar( 7kPa) 100mbar ( 10kPa) 50mbar ( 5kPa) 25mbar ( 2.5kPa) 50mbar ( 5kPa) 300mbar ( 30kPa) 20mbar ( 2kPa) 5mbar ( 0.5kPa) Ostatní specifikace Standardní příklad objednávky má znak... Jiné nestandardní parametry. Například jiný závit G3/4 nebo M22x1,5 17

18 Průmyslové manometry typu MS-100K Průměr pouzdra 100 Materiál pouzdra, procesního připojení a měřícího elementu - nerez ocel Třída přesnosti 1% Určení, provedení Manometry MS-100 jsou určené k měření tlaků plynu a kapalin do teploty 60 C. Rozsah tlaků měřeného média musí odpovídat 3/4 údajů na tlakoměru pro měření stálého tlaku, nebo 2/3 rozsahu údajů pro pulsující tlak. Pouzdro je zhotoveno z nerez oceli opatřené průhledem z průmyslového skla. Šroubový vývod procesního připojení i měřící deformační člen manometru je vyroben znerez oceli (nebo z mosazi pro provedení s oddělovací membránouseparátorem). Technická data Standardní měřící rozsahy: 0...1; 1,6; 2,5; 4; 6; 1; 16; 25; 40; 60; 100; 160; 250; 400 bar ; 0,6; 1, 5; 5; 15 bar Třída přesnosti 1% Průměr pouzdra 100 mm Materiál pouzdra nerez ocel Závit šroubení M20 1,5 (spec.provedení. G1/2 ") Vývod šroubení spodní (spec.provedení zadní) Rozsah pracovní teploty Rozsah teploty média Krytí C C IP 54 (IP 65 provedení glycerinovou náplní) Manometry s membránovými separátory Použití Ručkové manometry jsou mechanické tlakoměry a pro řadu citlivých faktorů jsou pro průmyslovou aplikaci rozhodující. Správné použití manometrů pro danou aplikaci je ovlivněno několika faktory, které rozhodují o jejich nasazení a zaručené funkci. Příklad Manometry s příslušnými separátory se nasazují Pro měření tlaku médií : - znečistěných, viskózních, srážlivých - tuhnoucích - nízké nebo vysoké teploty, - agresivních chemikálií; pokud se vyskytují mechanická chvění: - mechanické chvění instalace, - tlakové pulsy; když se vyžadují: - zabezpečení instalace před netěsností v případě havárie manometru, - zabezpečení sterility v průmyslu potravinářském nebo farmaceutickém. Úplná sada separátorů pro spojení s manometry je speciálně uvedena v kapitole III. Separatory. Rozsah teplot měřeného média s použitím sestavy manometr separátor je závislá na volbě separátoru a může pracovat od - 60 C do +315 C. Při vlastním výběru manometru a separátoru vzhledem k potřebné šířce měřícího rozsahu, chyba této sestavy nepřekročí třídu přesnosti manometru. Vlastnosti určující volbu rozsahu použitelnosti separátorů měřícího rozsahu separátorů spojovaných s manometry jsou uvedeny v kapitole III. Separátory. Manometr MS-100 se separátorem typu S-MAZUT pro měření vysoce viskózního a horkého média MS-100K / / / Měřící rozsah Speciální provedení : glycerin Způsob objednávky Typ separátoru kód dle příslušného katalogového listu, (viz kapitola III. Separátory) Příklad: Manometr MS-100 / rozsah 0 6 bar / glycerin, standardní spodní šroubení / separátor chemicky odolný tantalový DN50 MS-100 / 0 6 bar / glycerin / S-Ch DN50 / tantal 18

19 Kapitola II. Snímače tlakové diference Snímač tlakových rozdílů AS-dP...20 Snímač tlakových rozdílů PRE Inteligentní snímač tlakových rozdílů plynů APRE-2000G...23 Inteligentní snímač tlakových rozdílů plynů APR-2000G/ALW...26 Inteligentní snímač tlakových rozdílů APRE Inteligentní snímač tlakových rozdílů APR-2000ALW...32 Snímače tlakových rozdílů s přímými separátory...37 Inteligentní snímače tlakových rozdílů se vzdálenými separátory

20 Snímač tlakových rozdílů AS-DP kabel DIN konektor Přesnost 0,4 % Rozsahy měření: 0 1; bar, 0 4 ; 0 6; 0 10; 0 16; 0 25 bar Výstupní signál: 4-20 ma, 0-10 V Příklad připojení impulsního potrubí SW rovná podložka 9 M M6 7 montážni otvor 102 svářecí přípojka s převlečnou maticí Základní chyba Hystereze, opakovatelnost Přípustný statický tlak Rozsah teplotní kompenzace Teplotní chyba Dlouhodobá stabilita Krytí: Připojení k procesu: Membrána: Pouzdro: Metrologické parametry Technická data Materiál: 0,4% 0,05% 4x rozsah 0 70 C 0,2%/10 C 0,5% /1 rok IP H17N14M2 (316Lss) 00H17N14M2 (316Lss) 0H18N9 (304ss) Elektrické parametry Výstupní signál 4 20 ma, proudová smyčka 0 10 V DC, tří vodičové zapojení Napájení 10,5 36 V DC proudová smyčka V DC tří vodičové zapojení 24 V AC U[ V ] 10,5V Zatěžovací odpor R[ ] (proudového výstupu) 0,02A Zatěžovací odpor (napěťového výstupu) R[ ] 5k Rozsah pracovní teploty (teplota okolí) Rozsah teploty měřeného média C C bezprostřední měření nad 120 C musí být použita impulsní trubice UPOZORNĚNÍ : nesmí dojít k zamrznutí média v impulsní trubici nebo bezprostředně u snímače V V DC nebo 24V AC (s ADP-1 konektorem) Elektrická připojení Napáječ: např. ZL ma + Napáječ Způsob objednávky AS-dP / / Zozsahy měření: 0 1, 0 2.5, 0 4, 0 10, 0 16 nebo 0 25 bar Výstupní signál: 4 20 ma or 0 10 V 20

21 Snímač tlakových rozdílů PRE-28 Černý ( ) Červený (+) Kabel Ø6...9 Elektrické připojení kabelové Typ PK Krytí IP 67 Délka kabelu 3 m (pokud není objednáno jinak) Příklad připojení impulsu Elektrické přípoje konektorové DIN Typ PD Povrchové krytí IP Kabel Ø Čtyři otvory M10 (standard) nebo 7/16 UNF Typ PZ E lektrické přípojení:svorkovnice v ocelové skříni, vývod s ucpávkou M20x1,5, krytí IP Svářecí přívody Ploché těsnění SW M , Snímač PRE-28 provedení s funkční přípojkou typu P statický tlak 40 bar. Snímač PRE-28 provedení s funkční přípojkou typu C pro montáž s ventilovou soupravou. Statický tlak 250 nebo 320 bar. 54 Přetížení do 320 bar celkového statického tlaku Přesnost 0,25% Libovolný rozsah měření 0 16 mbar až 0 25 bar ATEX certifikace pro jiskrovou bezpečnost (plyn, prach) Certifikát pro použití na lodích- DNV Určení Snímač PRE-28 je určen pro měření tlakových rozdílů plynu, páry a kapalin. Funkční provedení Měřícím prvkem je křemíkové piezoresistantní čidlo oddělené od média pomocí oddělující membrány a vhodné manometrické kapaliny. Elektronický obvod je zalitý silikonem v pouzdře s povrchovým krytím IP 65 nebo IP 66 v závislosti na použitém elektrickém přípoji. Kalibrace Uživatel má možnost pomocí potenciometrů měnit polohu nuly a rozsahu v rozmezí do 10% bez toho, že by změnil nastavení. Montáž: Vzhledem k malé hmotnosti snímače je možné ho montovat přímo na impulsní trubky. Při montáži v libovolné poloze na trubici Ø25 doporučujeme použít příslušenství. K provedení snímače s procesním připojením typu C můžeme připojit 3 nebo 5 cestnou ventilovou soupravu. Pro naše snímače také doporučujeme naše ventily typu VM-3, VM-5. Pro montáž snímače s procesním připojením typu C doporučujeme držák pro montáž na 2" trubce C-2" (str.65) Pokud jsou požadovány zvláštní připojení k procesu pro měření hladiny a tlaku (např. potravinářský, chemický průmysl), snímače mohou být dodány se separátory(oddělovacími membránami). Materiál: Smáčené části: typ P připojení k procesu typ C připojení k procesu Membrána: Hastelloy C276 Pouzro: 304Lss Alternativně 316Lss Technická data 316 Lss 316 Lss Hystereze, opakovatelnost 0,05% Rozsah teplotní kompenzace 0 70 C Rozsah pracovní teploty (teplota okolí) C Rozsah teploty měřeného média: C bezprostřední měření nad 120 C musí být použita impulsní trubice. UPOZORNĚNÍ: nesmí dojít k zamrznutí média v impulsní trubici nebo bezprostředně u vývodu z snímače. 21

22 Přípustný měřící rozsah 0 16mbar 0 16bar Přípustný statický tlak přípustné přetížení (opakovatelné bez hystereze) Technická data Měřící rozsah 100 mbar 1 bar 2 bar 16 bar 250 nebo 320bar ( 40 bar pro procesní připojení typu P) Základní chyba 0.4% 0.25% Dlouhodobá stabilita 0.2% / rok 0.1% / rok Teplotní chyba na 10 C Typické 0,3% Typické 0.2% / 10 C maximální 0,4% maximální 0.3% / 10 C Odchylka nulového hodu pro 0.1% / 10 bar atmosférický tlak * *Vynulování převodníku v podmínkách atmosférického tlaku dojde k odstranění této chyby Výstupní signál 4 20 ma proudová smyčka 0 10 V tří vodičové zapojení Typ PZ Schéma elektrických připojení Typ PD Typ PZ Typ PD Napájení 10,5 36 V DC (EEx V) proudová smyčka V DC tří vodičové zapojení Zatěžovací odpor (proudového výstupu) Zatěžovací odpor (napěťového výstupu) U[ V ] 10,5V R[ ] *0,85 0,02A R 5k Způsob objednávky Model Kód Popis 4 20 ma Zdroj ma Zdroj Zdroj 0-10V 4-20 ma výstupní signál 0-10V výstupní signál Zdroj V PRE-28 Verze* (více možností) /EExia /Tlen /MR Snímač diferenciálního tlaku Ex II 1/2G Ga/Gb Ex ia IIC T4/T5/T6, I M1 Ex ia I, II 1D Ex ia D20 T105C (pouze pro snímač s výstupem 4..20mA) Pro potřebu oxy použití (senzor plněný fluorolube kapalinou) Certifikace pro použití na lodích-dnv Měřící rozsah /... [požadované jednotky]... Měřící rozsah v relaci 4 ma a 20 ma (nebo 0 a 10 V) na výstupu. Jednotky: bar, Mpa, kpa atd. Výstupní signál Pouzdro, elektrické připojení ( bez označení)... /0...10V... /(Jiné)... /PD PZ PZ/ PK... (pro použití delšího kabelu je nutné dát požadavek /K= [m]) 4 20mA (napájení 10,5 36V DC) 0 10V DC (napájení V DC) jiný výstupní signál a napájení (tj.pro NE nebo NN versi) Krytí IP65 s konektorem DIN 43650, vývodka PG-11 Pouzdro 304SS, krytí Ip66, nerez průchodka M20x1,5 Pouzdro 316SS, krytí IP65, nerez průchodka M20x1,5 Krytí IP67 se závitem M12x1 a konektor připojovací pouzdro 304SS, IP67, 3m kabel pro elektrické připojení Způsob připojení /C... /P... / kód těsnění membrányl... Závit 1/4NPT F na povrchu příruby, membrány z materiálu Hastelloy C 276, materiál krycí příruby SS316L. Montovatelný s vícecestným ventilem. Závit M20x1,5 (vnitřní) s otvorem 9, membrány z materiálu Hastelloy C276, vlhčené části z SS316L. Těsnění membrány (viz. kapitola těsnění membrán) Vybavení Jiná specifikace Typické specifikace jsou vždy označovány znakem /C-2... /FI25... /RedSpaw P.... /RedSpaw C... /Red d/p ½... Nosný držák pro 2 trubice (C způsob připoj.), materiál pozinkovaná ocel. Nosný držák pro 2 trubice (C způsob připoj.), materiál pozinkovaná ocel. Přípojka přivařená k impulsním trubicím prům. 12 a 14 mm, materiál 15HM(SO) nebo SS316(S). Pouze pro způsob připojení typu P. Přípojka přivařitelná k impulsním trubicím prům. 12 a 14 mm, materiál 15HM(SO) nebo SS316(S). pouze pro způsob připojení typu C. Adaptér pro snímač diference tlaků s typem připojení C, výstup závit 1/2NPT F. materiál 316LSS /... Popis požadovaných parametrů Příklad: Snímač diference tlaku, verse EExia, měřící rozsah 0 160mbar, výstupní signál 4 20mA, způsob připojení C, elektrické připojení konektorem DIN PRE-28/EExia/0 160mbar/PD/C 22
