08/2012. Pronto 3-6 DC. Návod k obsluze. Před uvedením do provozu si jej pečlivě přečtěte! Návod k obsluze uschovejte! Art.

Transkript

1 08/2012 Pronto 3-6 DC Art.: cs Návod k obsluze Před uvedením do provozu si jej pečlivě přečtěte! Návod k obsluze uschovejte!

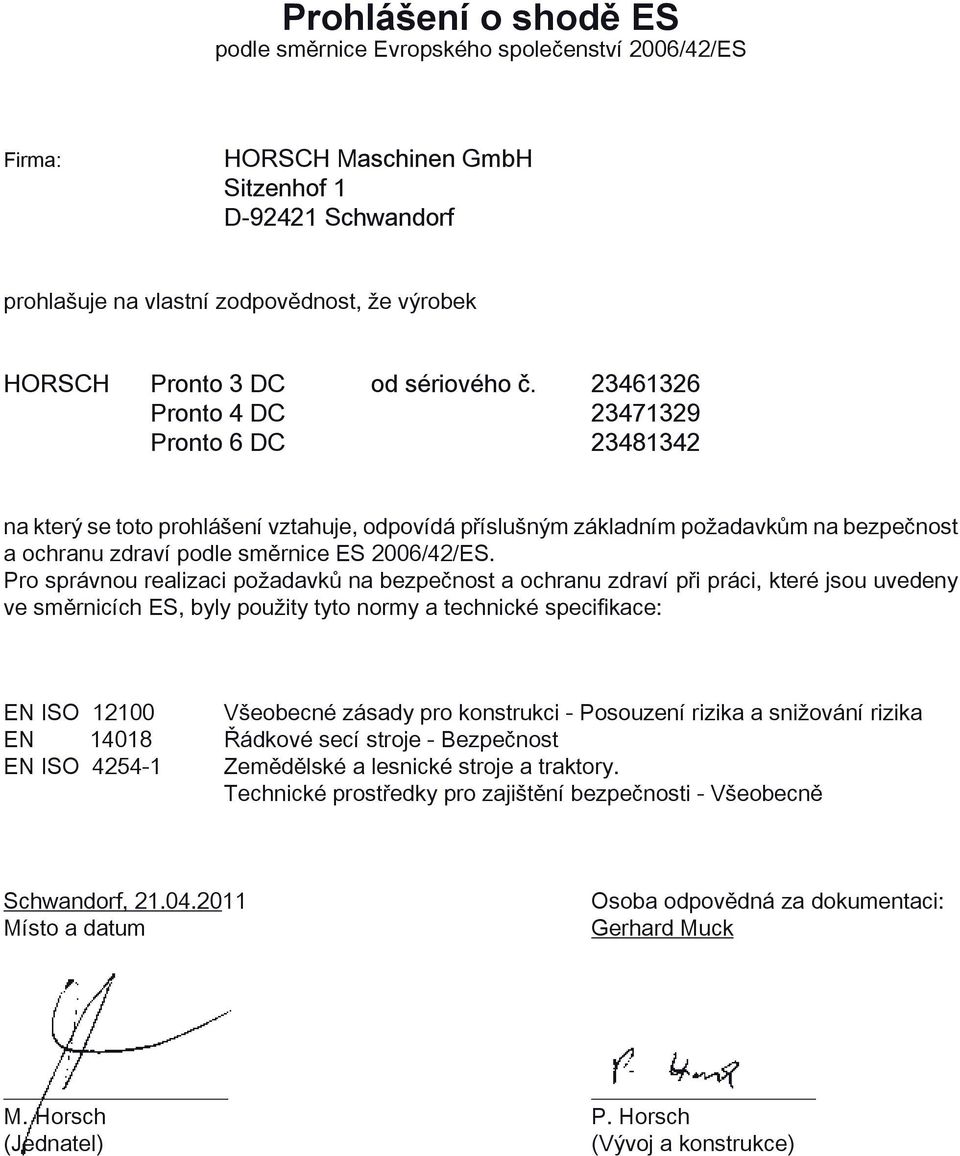

2 Prohlášení o shodě ES podle směrnice Evropského společenství 2006/42/ES Firma: HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf prohlašuje na vlastní zodpovědnost, že výrobek HORSCH Pronto 3 DC od sériového č Pronto 4 DC Pronto 6 DC na který se toto prohlášení vztahuje, odpovídá příslušným základním požadavkům na bezpečnost a ochranu zdraví podle směrnice ES 2006/42/ES. Pro správnou realizaci požadavků na bezpečnost a ochranu zdraví při práci, které jsou uvedeny ve směrnicích ES, byly použity tyto normy a technické specifikace: EN ISO Všeobecné zásady pro konstrukci - Posouzení rizika a snižování rizika EN Řádkové secí stroje - Bezpečnost EN ISO Zemědělské a lesnické stroje a traktory. Technické prostředky pro zajištění bezpečnosti - Všeobecně Schwandorf, Místo a datum Osoba odpovědná za dokumentaci: Gerhard Muck M. Horsch P. Horsch (Jednatel) (Vývoj a konstrukce)

3 Oddělte prosím a zašlete společnosti HORSCH Maschinen GmbH nebo předejte zástupci společnosti HORSCH Maschinen GmbH během zaškolení Vydání návodu k provozu: 08/ Pronto 3-6 DC cs Tímto potvrzuji převzetí návodu k provozu pro výše uvedený stroj. Servisním technikem společnosti HORSCH jsem byl poučen a proškolen o obsluze a bezpečnosti práce se strojem.... Jméno servisního technika Potvrzení o převzetí Bez zaslání tohoto potvrzení o převzetí není nárok na záruku! Komu HORSCH Maschinen GmbH Postfach D Schwandorf Fax: +49 (0) 9431 / Typ stroje:... Sériové číslo:... Datum dodání:... Prodejce Jméno:... Ulice:... PSČ:... Obec:... Tel.:... Fax: Č. zák.:... předváděcí stroj první použití předváděcí stroj změna stanoviště předváděcí stroj konečný prodej - použití nový stroj konečný prodej první použití stroj zákazníka změna stanoviště Zákazník Jméno:... Ulice:... PSČ:... Obec:... Tel.:... Fax: Č. zák.:... Je mi známo, že záruka je poskytována pouze v případě, že je tento vyplněný a podepsaný formulář, bezprostředně po zaškolení odeslán zpět spelčnosti HORSCH Maschinen GmbH nebo předán servisnímu technikovi Místo, datum prvního proškolení Podpis kupujícího

4

5 - Překlad původního návodu k obsluze - Identifikace stroje Při převzetí stroje vyplňte příslušné údaje do následujícího seznamu: Sériové číslo:... Typ stroje:... Rok výroby:... První uvedení do provozu:... Příslušenství: Datum vydání návodu k obsluze: 08/2012 Poslední změna: Adresa prodejce: Jméno:... Ulice:... Obec:... Tel.:... Zák. č.: Prodejce:... Adresa spol. HORSCH: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Tel.: +49 (0) 9431 / Fax: +49 (0) 9431 / info@horsch.com Zák. č.: HORSCH:...

6 Obsah Úvod...4 Předmluva...4 Zpracování reklamačních nároků...4 Určený účel použití...5 Následné škody...5 Oprávněný personál obsluhy...6 Ochranné vybavení...6 Bezpečnost práce a ochrana zdraví při práci...7 Bezpečnostní symboly a štítky...7 Bezpečnost provozu...11 Bezpečnost dopravy...11 Bezpečnost na stroji...12 Připojení / odpojení...12 Na hydraulickém okruhu...12 Výměna výstroje...13 Při používání...13 Ošetřování a údržba...13 Technické údaje...14 Pronto 3 DC...14 Pronto 4 DC...14 Pronto 4 DC tuhá verze...14 Pronto 6 DC...14 Doprava a instalace...18 Dodávka...18 Stroje s řízením DrillManager ME...18 Instalace...18 Seřízení znamenáku...19 Nastavení tažné oje...19 Obsluha...20 Zapřažení stroje...20 Připojení hydrauliky...20 Připojení osvětlení...20 Sklápění stroje...21 Odstavení stroje...22 Pneumatika Pronto DC...23 Dmychadlo...23 Tabulka otáček...25 Dmychadlo s čerpadlem na vývodový hřídel...26 Dotažení příruby dmychadla...28 Zásobník...29 Jednokomorový zásobník / pneumatická soustava...29 Hradítko injektoru...29 Odlučovač vzduchu (jenom 3 a 4 DC s jednokomorovým zásobníkem) Poloviční záběr s jednou distribuční věží Poloviční záběr se dvěma distribučními věžemi...31 Dvoukomorový zásobník / pneumatická soustava...32 Zásobník a pneumatika v provedení PPF...33 Poloviční záběr v provedení PPF...33 Oba zásobníky pro osivo...33 Zásobník a pneumatika v provedení G+F...34 Poloviční záběr v provedení G+F...34 Rozdělovač...36 Radličková jednotka...37 Nastavení dorazu radliček...39 Dávkovač...40 Výměna válečku...41 Výměna válečku s plným zásobníkem...41 Seřízení těsnicí chlopně...42 Váleček pro malé druhy semen...42 Řepkové kartáče...44 Hrubé osivo...45 Dávkovač s hradítkem injektoru...46 Údržba dávkovače...47 Nastavení...48 Zkouška výsevku...48 Nastavení hloubky setí...49 Přípravné nářadí...51 Pracovní pokyny...52 Kontroly

7 Doplňková výbava...55 Přední pěchy...55 Hydr. systém pro nastavení tlaku radliček...55 Kypřič traktorových kolejí...56 Radličky kypřiče traktorových kolejí...56 Disky kypřiče traktorových kolejí...56 Značkovač před vzejitím...57 Zavlačovač vzadu...58 Zavlačovač před pěchem...58 CrossBar...59 Hřebenový zavlačovač...59 Přihnojovací zařízení PPF...60 Nastavení vzduchu z dmychadla...60 Výsev bez hnojiva...61 Zařízení DuoDrill...62 Zařízení pro aplikaci mikrogranulátu...64 Rozdělovač kukuřice...65 Plnicí šnek...66 Brzdová soustava...67 Pneumatická brzda...67 Hydraulická brzda...68 Ošetřování a údržba...70 Čištění...70 Intervaly údržby...70 Konzervace...70 Mazání stroje...71 Hygiena...71 Zacházení s mazivy...71 Servis...71 Přehled údržby...72 Mazací místa...74 Utahovací momenty pro metrické šrouby...76 Utahovací momenty - palcové šrouby

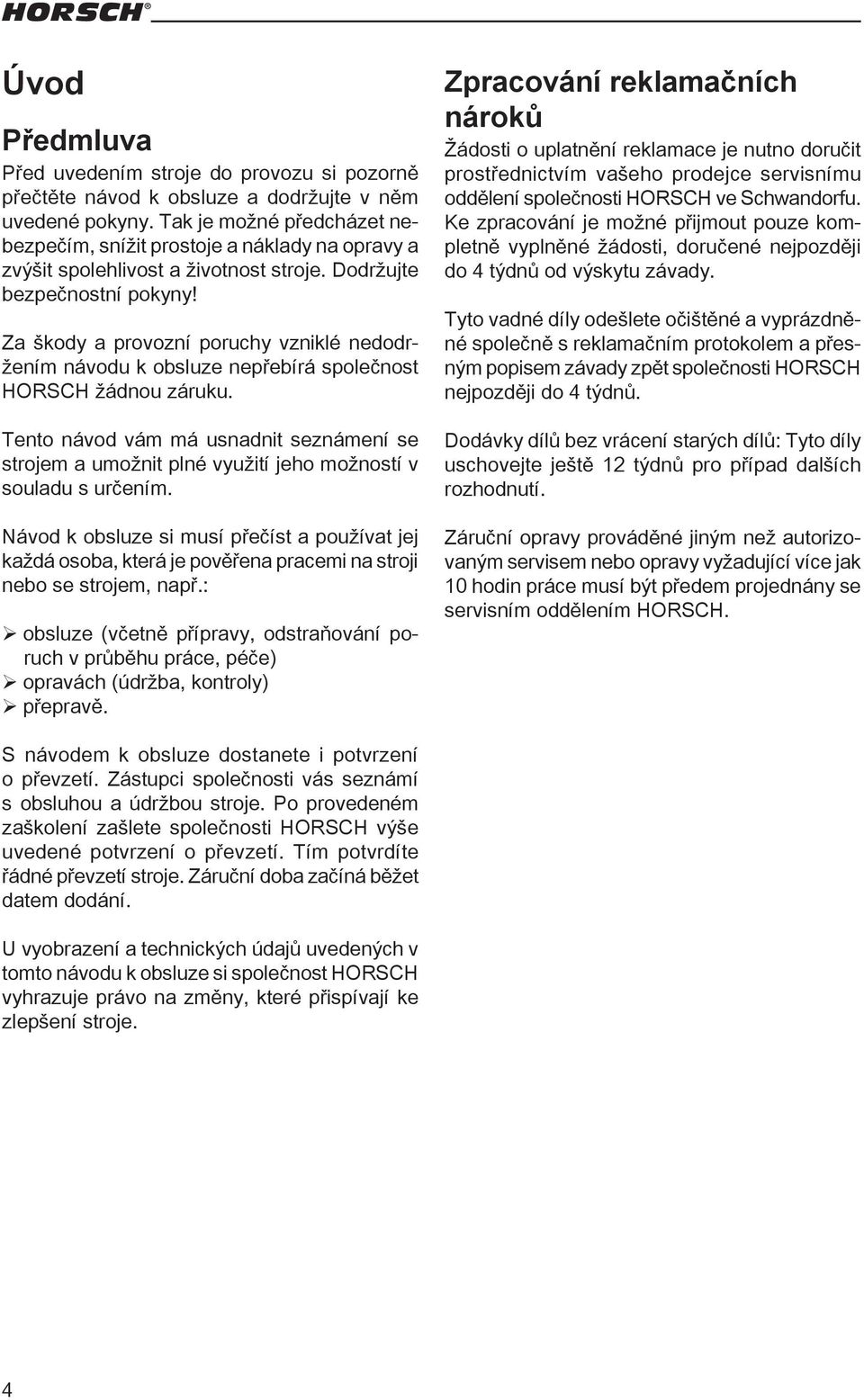

8 Úvod Předmluva Před uvedením stroje do provozu si pozorně přečtěte návod k obsluze a dodržujte v něm uvedené pokyny. Tak je možné předcházet nebezpečím, snížit prostoje a náklady na opravy a zvýšit spolehlivost a životnost stroje. Dodržujte bezpečnostní pokyny! Za škody a provozní poruchy vzniklé nedodržením návodu k obsluze nepřebírá společnost HORSCH žádnou záruku. Tento návod vám má usnadnit seznámení se strojem a umožnit plné využití jeho možností v souladu s určením. Návod k obsluze si musí přečíst a používat jej každá osoba, která je pověřena pracemi na stroji nebo se strojem, např.: ¾obsluze (včetně přípravy, odstraňování poruch v průběhu práce, péče) ¾opravách (údržba, kontroly) ¾přepravě. Zpracování reklamačních nároků Žádosti o uplatnění reklamace je nutno doručit prostřednictvím vašeho prodejce servisnímu oddělení společnosti HORSCH ve Schwandorfu. Ke zpracování je možné přijmout pouze kompletně vyplněné žádosti, doručené nejpozději do 4 týdnů od výskytu závady. Tyto vadné díly odešlete očištěné a vyprázdněné společně s reklamačním protokolem a přesným popisem závady zpět společnosti HORSCH nejpozději do 4 týdnů. Dodávky dílů bez vrácení starých dílů: Tyto díly uschovejte ještě 12 týdnů pro případ dalších rozhodnutí. Záruční opravy prováděné jiným než autorizovaným servisem nebo opravy vyžadující více jak 10 hodin práce musí být předem projednány se servisním oddělením HORSCH. S návodem k obsluze dostanete i potvrzení o převzetí. Zástupci společnosti vás seznámí s obsluhou a údržbou stroje. Po provedeném zaškolení zašlete společnosti HORSCH výše uvedené potvrzení o převzetí. Tím potvrdíte řádné převzetí stroje. Záruční doba začíná běžet datem dodání. U vyobrazení a technických údajů uvedených v tomto návodu k obsluze si společnost HORSCH vyhrazuje právo na změny, které přispívají ke zlepšení stroje. 4

9 Určený účel použití Konstrukce secího stroje odpovídá stavu současné techniky a je v souladu s obecně platnými bezpečnostně technickými pravidly. Přesto při používání může nastat nebezpečí poranění uživatele nebo třetích osob, příp. poškození stroje nebo jiných věcí. Stroj používejte jenom v technicky bezvadném stavu, pouze k určenému účelu, s vědomím možného nebezpečí a v souladu s bezpečnostními předpisy a dodržováním návodu k obsluze! Ihned odstraňte především závady, které mohou negativně ovlivnit bezpečnost. Stroj smí používat, opravovat a udržovat pouze osoby, které s ním byly seznámeny a byly poučeny o hrozících nebezpečích. Originální náhradní díly a příslušenství HOR- SCH jsou koncipovány speciálně pro tento stroj. Náhradní díly a příslušenství dodané jinými výrobci nebyly podrobeny našim zkouškám a nemají naše schválení. Montáž nebo používání jiných produktů než HORSCH může proto mimo jiné negativně změnit dané vlastnosti stroje a tím i bezpečnost osob a stroje. Za škody vzniklé použitím neoriginálních dílů a příslušenství nenese společnost HORSCH jakoukoli odpovědnost a nepřebírá žádnou záruku. Následné škody Stroj byl společností HORSCH vyroben řádně a pečlivě. Přesto se mohou i při použití v souladu s určením vyskytnout odchylky v distribuovaném množství, až po úplný výpadek, ke kterým může dojít např. z těchto příčin: ¾Rozdílné složení osiva nebo hnojiva (např. rozložení velikosti zrn, hustota, geometrický tvar, moření, konzervace). ¾Ucpání nebo tvorba můstků (např. cizími částicemi, osivem s plevami, lepivým mořením, vlhkým hnojivem). ¾Opotřebení dílů (např. dávkovač). ¾Poškození v důsledku vnějších vlivů. ¾Chybné otáčky pohonu a chybná pojezdová rychlost. ¾Špatné nastavení stroje (nesprávná montáž, nedodržení seřizovacích tabulek). Zkontrolujte proto před každým použitím i během používání správnou funkci stroje a dostatečnou přesnost distribuce výsevu. Nárok na náhradu škod, které nevznikly na stroji, je vyloučen. Sem patří i vyloučení odpovědnosti za následné škody, které vznikly z důvodu chyb při vysévání nebo řízení. Secí stroj je určen k distribuci a výsevu osiva a hnojiva. Jakékoli použití přesahující tento rámec, např. použití jako dopravní prostředek, je považováno za použití v rozporu s určením. Za takto způsobené škody společnost HORSCH neručí. Riziko nese výhradně uživatel. Je nutno dodržovat příslušné platné předpisy bezpečnosti práce a ostatní obecně platná bezpečnostně technická a pracovně zdravotní pravidla a pravidla silničního provozu. K použití v souladu s určením patří také dodržení pokynů tohoto návodu k obsluze a dodržení výrobcem předepsaných předpisů pro kontrolu, údržbu a opravy. 5

10 V tomto návodu k obsluze V návodu k obsluze se rozlišují tři různá upozornění na nebezpečí resp. bezpečnostními pokyny. Používají se tyto piktogramy: důležitá upozornění! Když hrozí nebezpečí zranění! Když hrozí nebezpečí úrazu a usmrcení osob! Pečlivě si přečtěte všechny bezpečnostní pokyny obsažené v tomto návodu k obsluze a všechny výstražné štítky umístěné na stroji. Výstražné štítky udržujte v čitelném stavu, chybějící nebo poškozené štítky ihned vyměňte. Dodržováním těchto pokynů zabráníte nehodám a úrazům. Upozornění na nebezpečí a bezpečnostní pokyny předejte i dalším uživatelům. Zanechte jakékoli činnosti ohrožující bezpečnost. Oprávněný personál obsluhy Na stroji smějí pracovat pouze osoby, které k tomu byly pověřeny provozovatelem a byly náležitě zaškoleny. Minimální věk obsluhujícího personálu je 16 let. Obsluhující personál musí mít platný řidičský průkaz. Obsluha nese v pracovní zóně odpovědnost vůči třetím osobám. Provozovatel musí ¾dát obsluhujícímu personálu k dispozici návod k obsluze. ¾ujistit se, že si obsluhující personál přečetl návod k obsluze a porozuměl jeho obsahu. Návod k obsluze je součástí stroje. Ochranné vybavení Pro provoz a údržbu potřebujete: ¾Přiléhavé oblečení ¾Pracovní rukavice chránící před strojními díly s ostrými hranami. ¾Chrániče sluchu ¾Ochranné brýle chránící proti prachu nebo rozstřiku při manipulaci s pevnými nebo kapalnými hnojivy (respektujte předpisy výrobce hnojiva). ¾Při zacházení s mořidly nebo mořeným osivem používejte ochranné respirační masky a ochranné pracovní rukavice (dodržujte předpisy výrobce mořidla). 6

11 Bezpečnost práce a ochrana zdraví při práci Následující upozornění na nebezpečí a bezpečnostní předpisy platí pro všechny kapitoly v tomto návodu k obsluze. Bezpečnostní symboly a štítky Před uvedením stroje do provozu si přečtěte návod k obsluze a dodržujte v něm uvedené pokyny! Jízda osob na stroji je zakázána! Nikdy nesahejte do oblasti s nebezpečím pohmoždění, dokud se tam mohou pohybovat součásti! Před provedením údržby a oprav vypněte motor a vytáhněte klíček Chraňte si oči před poškozením, nedívejte se přímo do paprsku zapnutého radarového čidla! Nebezpečí z unikající kapaliny pod tlakem, dodržujte pokyny v návodu k obsluze! Tlaková nádoba je pod tlakem plynu a oleje. Demontáž a opravu provádějte pouze podle pokynů v technické příručce Nestoupejte na otočné díly! Používejte pouze nainstalované stoupací pomůcky Pobyt v nebezpečné oblasti je přípustný pouze při vložené bezpečnostní vzpěře

12 Pobyt v nebezpečné oblasti je přípustný pouze při vloženém zajištění zvedacího válce. Upozornění pro otáčky dmychadla a sklápěcí tlak Pronto 3 a 4 DC Nezdržujte se v rozsahu otáčení sklápěcích dílů stroje! Upozornění pro otáčky dmychadla a sklápěcí tlak Pronto 6 DC a 6 KR. Nikdy nesahejte do otáčejícího se šneku Auftrag: Maßstab: Erstelldatum: Farben: Prog.Version: Bearbeiter: Gebläseantrieb 2A08262 Artikel: Fan drive 12 1:1 Format: 150 x 80 mm - km/h Freigabe: schwarz 6 DC CX4 gepr. Sachb.: 6 KR do geprüft: Upozornění pro otáčky dmychadla a sklápěcí tlak Pronto 3-6 DC a 6 AS s přihnojováním. Feinsaaten Fine seeds Getreide (kg/ha) Grain (kg/ha) Radius: 5 mm <150 >150 1/min o o x 2700 o o x 3200 o x 4000 o x 4000 Vždy připojte všechna hydraulická vedení. V opačném případě se mohou z důvodu souvisejících hydraulických funkcí poškodit jednotlivé komponenty. Seřízení tlaku radliček - Přečtěte si pokyny k obsluze Auftrag: Maßstab: Erstelldatum: Farben: Prog.Version: Bearbeiter: 2A : schwarz CX4 do Artikel: Format: Freigabe: gepr. Sachb.: geprüft: x 80 mm Radius: 5 mm

13 Zpětný tlak v pohonu dmychadla nesmí překročit 5 bar, hydraulický motor by se jinak mohl poškodit. Při setí bez pevného hnojiva zavřete hydrauliku. 0 I max. 5 bar Při zpětném tlaku nad 2 bar vyměňte filtr a příp. olej. Hydraulické nastavení tlaku radliček zvyšuje přítlak radliček. Ten je uveden na manometru. 0 Maschine Zeichnung bar + Zeichnungsnummer Maschine Vorlage Maschine Zeichnung max. 2 bar Zeichnungsnummer bar Dateiname Rücklauf_Gebläse ed Sept 03 0 Entw. Datum Hladina musí být mezi min. a max. Temp : max 60 C Öltyp : HVLP 46 DIN Teil 3 max min Přepněte objem zásobníku osiva a hnojiva v poměru 40% a 60% na 60% a 40%. Poloha klapky při použití obou zásobníků pro Maschine osivo. Zeichnung Zeichnungsnum Pronto Schardruck Maschine Zeichnung Zeichnungsnummer alle Rücklaufdruck bei Zapfwellenpumpe ed Sept 03 Dateiname Entw. Datum Nastavení pracovní hloubky zařízení na přihnojování pevnými hnojivy Maschine Zeichnung Zeichnungsnummer Dateiname Entw. JJKW gebläse antr. ZW aufkleber ed Maschine Zeichnung Zeichnungsnummer Maschine Vorlage ed Mai 06 Dateiname Entw. Datum

14 Zapnutí a vypnutí plnicího šneku. Označení hydraulických hadic Symbol je vždy na hadici, která vyžaduje tlak pro uvedení stroje do přepravní polohy (zvednutí, sklopení atd.) Hydraulický řídicí ventil do Poprvé po 50 km nebo 10 Format: hodinách 60 x 60 dotáhněte (R5) mm Druck: schwarz kolové matice / šrouby. Denně dotahujte - viz Přehled údržby. Maschine Zvedání / spouštění stroje Zeichnung Zeichnungs Aufkleber Sklápění stroje Zde zavěste při provádění zkoušky výsevku váhu Znamenák ON OFF ZERO Nástroje Maschine Zeichnung Zeichnungsnummer Dateiname Entw. JJKW alle Aufkleber ed 1137 Maschine Zeichnung Zeichnungs Aufkleber Překládací háky; při překládání zavěste v těchto místech vázací prostředky (řetězy, lana atd.) Maschine Zeichnung Aufkleber Maschine Zeichnung Zeichnungsnummer Dateiname Entw. Datum Aufkleber ed Nov 06 Maschine Maschine Zeichnung Zeichnung Plnicí šnek Dmychadlo Zeichnungsnummer Aufkleber Zeichnungsnummer Aufkleber Dateiname Dateiname Zeichnungs Entw. Datum ed Nov 06 Entw. Datum ed Nov 06 Zeichnung Zeichnungsnummer Waage ed Sept 03 Dateiname Entw. Datum 10

15 Bezpečnost provozu Stroj smí být uveden do provozu až po zaškolení pracovníky distributora, zástupcem výrobního závodu nebo pracovníky firmy HORSCH. Vyplněné potvrzení o přejímce je třeba zaslat zpět do firmy HORSCH. Vedle pokynů v návodu k obsluze dodržujte i předpisy o bezpečnosti a ochraně zdraví při práci vydané profesními agrárními organizacemi! Stroj používejte pouze v případě, že jsou všechna ochranná a ostatní pro bezpečnost stroje důležitá zařízení, např. odnímatelné kryty, nainstalovaná na stroji a jsou plně funkční. ¾Pravidelně kontrolujte pevné utažení všech šroubů a matic, zvl. u kol a pracovních nástrojů, a případně je dotáhněte. ¾V případě funkčních poruch stroj ihned zastavte a zajistěte. ¾Pravidelně kontrolujte huštění pneumatik. Bezpečnost dopravy Při jízdě po veřejných komunikacích, cestách a prostranstvích dodržujte platná pravidla silničního provozu. Jízdní chování ovlivňují přídavné agregáty. Zvláště při jízdě v zatáčkách dávejte pozor na šířku vyložení a na setrvačnou hmotnost přídavného agregátu. Při přepravě po sinici musí být stroj přestavěn do přepravní polohy. Stroj musí být složený a zajištěný. Hydraulické válce na podvozku musí být vyplněné distančními vložkami a stroj na ně musí být spuštěný. Stroj nepřepravujte výše, než je nutné. Především u mostů a nízko zavěšeného venkovního elektrického vedení dávejte pozor na dopravní výšku. Před sklopením se musí sklopné části očistit od hlíny. Hlína by jinak mohla způsobit poškození mechaniky. Před jízdou po silnici celý stroj očistěte od zachycené zeminy. Jízda osob na stroji je přísně zakázána. Při přepravě po veřejných komunikacích jezděte rychlostí max. 25 km/h a vždy s prázdným zásobníkem osiva. Na veřejných komunikacích lze přepravovat pouze s troje s platným technickým osvědčením, vydaným v souladu s vyhláškou č.341/2002 O schvalování technické způsobilosti a provozu na veřejných komunikacích, v platném znění. Stroje bez platného technického osvědčení musí být na veřejných komunikacích přepravovány na podvalníku nebo jiném dopravním prostředku schváleného typu, v souladu s platnou vyhláškou. Dodržujte přípustné přepravní šířky a výšky. Namontujte osvětlení, výstražná a ochranná zařízení a zkontrolujte jejich funkci. Dávejte pozor na přípustné zatížení na nápravu, nosnost pneumatik a celkovou hmotnost, aby se zachovala dostatečná řiditelnost a schopnost brzdění. Přední náprava traktoru musí být zatížena nejméně 20 % hmotnosti traktoru. 11

16 Bezpečnost na stroji Vedle pokynů v návodu k obsluze dodržujte i předpisy o bezpečnosti a ochraně zdraví při práci vydané profesními agrárními organizacemi! Připojení / odpojení Při připojování a odpojování stroje na tažné zařízení traktoru hrozí nebezpečí zranění. ¾Stroj zajistěte proti samovolnému pohybu. ¾Při couvání postupujte se zvýšenou opatrností. Je zakázáno zdržovat se mezi traktorem a strojem. ¾Stroj odstavujte pouze na rovném a pevném podkladu. Zapřažený stroj odstavte před vypřažením na zem. Na hydraulickém okruhu Hydraulická soustava je pod vysokým tlakem. Unikající kapalina může proniknout kůží a způsobit vážná zranění. Při úrazu ihned vyhledejte lékaře. Pro vyloučení neúmyslného nebo cizími osobami (dětmi, spolujezdci) způsobeného pohybu hydrauliky musí být řídicí jednotky na traktoru při nepoužívání nebo v přepravní poloze zajištěny nebo zablokovány. Tlaková nádoba Do hydraulického systému jsou zabudovány tlakové nádoby. Tlakovou nádobu neotevírejte ani neobrábějte (nesvařujte, nevrtejte). Po vyprázdnění jsou nádoby předepnuty tlakem plynu. V případě jakékoli práce na hydraulice tlakovou nádobu vyprázdněte. Manometr nesmí ukazovat žádný tlak. Tlak na manometru musí klesnout na 0 bar. Až poté smíte zahájit práce na hydraulické soustavě. Hydraulika stroje má několik funkcí, které při chybném ovládání mohou vést ke škodám na lidech a věcech. ¾Hydraulické hadice připojujte na traktoru teprve tehdy, když je hydraulika bez tlaku na traktoru i stroji. ¾Hydraulická soustava je pod vysokým tlakem. Pravidelně kontrolujte netěsnosti a zjevná poškození všech vedení, hadic a šroubení! ¾Při hledání netěsností používejte pouze vhodné pomůcky. Poškození ihned odstraňte! Vystřikující olej může způsobit zranění a požár! ¾V případě zranění ihned vyhledejte lékaře! ¾Pro vyloučení chyb při obsluze by měly být zásuvky a konektory hydraulických spojek označeny. 12

17 Výměna výstroje ¾Zajistěte stroj proti samovolnému pohybu! ¾Zvednuté části rámu, pod kterými se zdržujete, zajistěte vhodnými vzpěrami! ¾Pozor! U vystupujících součástí (zavlačovače, slupice, radličky) existuje nebezpečí zranění! ¾Při stoupání na stroj nestoupejte na pneumatiky pěchu nebo jiné otočné díly. Ty se mohou protočit a následným pádem si můžete způsobit velmi vážná zranění. Při používání ¾Před rozjezdem a před uvedením do provozu zkontrolujte oblast v blízkosti stroje (děti!). Dbejte na dostatečný výhled. ¾Žádné z předepsaných a dodaných ochranných zařízení nesmí být odstraněno. ¾V dosahu pohybu hydraulicky ovládaných dílů se nesmí zdržovat žádné osoby. ¾Nástupní opory a nášlapné plochy používejte pouze u stojícího stroje. Během provozu je jízda osob na stroji zakázána! Brzdová soustava Stroje mohou být v závislosti na výbavě vybaveny pneumaticky nebo hydraulicky ovládanou soustavou provozní brzdy. Brzdová soustava musí být během jízdy po silnici vždy připojena a plně funkční. Po připojení stroje a před nastoupením přepravní jízdy vždy nejprve zkontrolujte funkci a stav brzdové soustavy. Před rozjezdem vždy nejdříve odbrzděte parkovací brzdu. Ošetřování a údržba ¾Dodržujte intervaly pravidelných kontrol a inspekce uvedené v předpisech nebo v návodu k obsluze. ¾Pro provedení údržbových a ostatních prací odstavte stroj na rovné ploše o dostatečné nosnosti a zajistěte jej proti samovolnému pohybu. ¾Vypusťte tlak z hydraulické soustavy a pracovní agregát spusťte na zem nebo ho podepřete. ¾Před čištěním stroje vysokotlakým čističem zakryjte všechny otvory, do nichž z bezpečnostních a funkčních důvodů nesmí proniknout voda, pára nebo čisticí prostředky. Proud vody nesměrujte přímo na elektrické nebo elektronické komponenty, ložiska ani dmychadlo. ¾Po vyčištění zkontrolujte těsnost a uvolněné spoje všech hydraulických vedení. ¾Zkontrolujte možná prodření a poškození. Zjištěné závady a nedostatky ihned odstraňte! ¾Před zahájením prací na elektrické instalaci ji odpojte od přívodu elektrického proudu. ¾Při svařování na stroji odpojte kabely od počítačů a jiných elektronických komponent. Ukostření proveďte co nejblíže k místu svařování. ¾Šroubové spoje povolené při údržbě a opravách vždy znovu řádně dotáhněte. Nové stroje nemyjte parními ani vysokotlakými čističi. Lak je vytvrzený až po zhruba 3 měsících a dříve by se mohl poškodit. Před vypřažením stroj vždy nejprve zajistěte proti samovolnému pohybu a zatáhněte parkovací brzdu. 13

18 Technické údaje Pronto 3 DC Rozměry a hmotnosti Pracovní záběr:...3,00 m Přepravní šířka:...3,00 m Přepravní výška:...2,95 m Délka:...až 6,80 m Hmotnost v prázdném stavu: kg Zatížení na čepu závěsu: kg Zatížení na nápravu: kg Min. tažný výkon: kw Počet secích botek:...20 Přítlak radliček secích botek: kg Objem jednokomorového zásobníku: l Objem dvoukomorového zásobníku (40:60) l Vzdálenost řádků: cm Se zař. na přihnojování pevnými hnojivy Hmotnost v prázdném stavu: kg Tlak secích radliček PPF:... do 200 kg Pronto 4 DC Rozměry a hmotnosti Pracovní záběr:...4,00 m Přepravní šířka:...3,00 m Přepravní výška:...2,95 m Délka:...až 6,90 m Hmotnost v prázdném stavu: kg Zatížení na čepu závěsu: kg Zatížení na nápravu: kg Min. tažný výkon: kw Počet secích botek:...28 Přítlak radliček secích botek: kg Objem jednokomorového zásobníku: l Objem dvoukomorového zásobníku (40:60) l Vzdálenost řádků:... 14,3 cm Se zař. na přihnojování pevnými hnojivy Hmotnost v prázdném stavu: kg Tlak secích radliček PPF:... do 200 kg Pronto 4 DC tuhá verze Rozměry a hmotnosti Pracovní záběr:...4,00 m Přepravní šířka:...4,00 m Přepravní výška:...2,95 m Délka:...až 6,50 m Hmotnost v prázdném stavu: kg Zatížení na čepu závěsu: kg Zatížení na nápravu: kg Min. tažný výkon: kw Počet secích botek:...28 Přítlak radliček secích botek: kg Objem jednokomorového zásobníku: l Objem dvoukomorového zásobníku (40:60) l Vzdálenost řádků:... 14,3 cm Se zař. na přihnojování pevnými hnojivy Hmotnost v prázdném stavu: kg Tlak secích radliček PPF:... do 200 kg Pronto 6 DC Rozměry a hmotnosti Pracovní záběr:...6,00 m Přepravní šířka:...3,00 m Přepravní výška:... 3,60 m Délka:... 8,10 m Hmotnost v prázdném stavu: kg Zatížení na čepu závěsu: kg Zatížení na nápravu: kg Min. tažný výkon: kw Počet secích botek:...40 Přítlak radliček secích botek: kg Objem jednokomorového zásobníku: l Objem dvoukomorového zásobníku (40:60) l Vzdálenost řádků: cm Se zař. na přihnojování pevnými hnojivy Hmotnost v prázdném stavu: kg Tlak secích radliček PPF:... do 200 kg 14

19 Informace k údajům Podle rozdílné výbavy se skutečné údaje mohou lišit od uvedených hodnot. Údaje o strojích jsou uvedeny bez doplňující výbavy. ¾Hmotnost stroje a zatížení na čep závěsu se s doplňkovou výbavou zvyšují. Při vybavení čelním pěchem, zejména s pneumatikami plněnými pěnou, a se zařízením na přihnojování pevnými hnojivy je zvýšení hmotnosti značné. ¾Při použití nástavce zásobníku se u strojů Pronto 3 DC a 4 DC zvyšuje přepravní výška o cca 30 cm. ¾Tažné oje u strojů Pronto 3 DC a 4 DC je možné vytáhnout o 0,6 m. ¾Stroj Pronto 6 DC je s prodlouženou tažnou ojí delší o 0,9 m. Hydraulika 1 x dvojčinný okruh: zvedání, sklápění, znamenák 1 x dvojčinný okruh:...nastavení tlaku radliček 1 x dvojčinný okruh:... Plnicí šnek 1 x dvojčinný okruh:...crossbar 1 x dvojčinný s regul. ventilem průtoku:...dmychadlo 1 x beztlak. vratná větev max. 5 barů:......zpětný tok z dmychadla / prosáklý olej Elektrická instalace 1 x konektor 7-pólový 12 V:...Osvětlení 1 x konektor:... DrillManager Provedení Řízení secího stroje:...elektronicky Pohon dávkovače:...elektronicky Dávkovací množství: kg/ha Hydr. dmychadlo 3 a 4 DC max.: ot/min Hydr. dmychadlo 6 DC max.: ot/min Max. množství oleje při 6 cm³: l/min Max. množství oleje při 11 cm³: l/min Emise Dmychadlo, měřeno při jmen. otáčkách: nejvyšší hodnota na křivce opláštění ve vzdálenosti 1 metru od dmychadla. dmychadlo: db (A) 15

20 Pronto 3 DC 2443 (+195 Hub) Pronto 3 DC Pronto 4 DC tuhý Gewichte: Gesamtgewic Stützlast vo Achlast hi.: Alle Gewicht Verlademaß (+300 Tankaufsatz) 2556 (+185 Hub) maximale Hö maximale Br maximale Lä Höhe Dünger demontiert w 10mm Gewichte: Gesamtgewicht: leer: 3270kg Düngerversion : 4100kg Stützlast vorn: leer. 580kg Düngerversion : kg Achlast hi.: leer: 2690kg Düngerversion : kg Alle Gewichte ohne Zusatzausrüstung! Verlademaße: Pronto 4 DC tuhý maximale Höhe:: 2,55 m Düngerversion : 3,160m maximale Breite:: 3,000 m Düngerversion : 3,000m maximale Länge:: 6,790 m Düngerversion : 6,790m HORSCH Maschinen GmbH Sitzenhof Schwandorf 16 Maschinen Bearb. Gepr. Norm Datum Werkstückkanten DIN 6784 Name 6430 Urheberschutz: (+600 ausgezogene Für diese technische Zugdeichsel) Unterlage (Benennung) Haselhoff Pronto 3 DC C A D - Zeichnung (Zeichnungsnummer) Änderungen am Reißbrett sind a Überarbeitung ah u n t e r s a g t Index Änderung Datum Name Bemaßungen in mm behalten wir uns alle Rechte vor. Transportmaße: maximale Höhe: 2650mm (Tankaufsatz + 300mm) Düngerversion : 3310mm maximale Breite: 3000mm maximale Länge: 6500mm (ausgezogene Zugdeichsel +600mm) Höhe Düngerversion 3,000m wenn Gländer oben und Deckel Düngertank demontiert werden! Transportmaße: maximale Höhe: 2650mm (Tankaufsatz+300mm) Düngerversion 3310mm maximale Breite: 4090mm maximale Länge: 6500mm (ausgezogene Zugdeichsel +600mm) Gewichte Gesamtgewicht leer 4170kg Düngerversion 5500kg Lfd. Nr. Stück Benennung DIN Rohmaß Werkstoff Maßstab: A2 3-D Lfd. Nr. StückBlatt Benennung HORSCH Maschinen GmbH Bl Gewicht (kg): Sitzenhof Schwandorf Maschinen Bearb. Gepr Datum DIN Allgemeintoleranz Allgemeintoleranz Werkstückkanten DIN 6784 Name Maßstab: (Benennung) Rohmaß 2440 (+300 Tankaufsatz) Haselhoff Pronto 4 DC starr 2556 (+185 Hub) Werkstoff A2 3-D Urheberschutz: Für diese technische Unterlage behalten wir uns alle Rechte vor. Lfd. Nr. Stück HORSCH Masch Sitzenh Sch a Überarbe Index Ände

21 2532 V Pronto 4 DC (+165 Hub) Pronto 4 DC Pronto 6 DC G G S A A (+ 180 Hub) m m m (L (H d Gewichte: Gesamtgewicht: leer: 4700kg Düngerversion : 5200kg Stützlast vorn: leer 800kg Düngerversion: : kg Achlast hi.: leer: 3960kg Düngerversion : kg Alle Gewichte ohne Zusatzausrüstung Gewichte: Gesamtgewicht leer: 6300kg Pronto 6 DC (Länge ohne Bel..-träger ,800m) Transportmaße: maximale Höhe: 2600mm (Tankaufsatz mm) Düngerversion : 3300mm maximale Breite: 3000mm maximale Länge: 6500mm (ausgezogene Zugdeichsel +600mm) Düngerversion : 7000kg Stützlast vorn leer: 900kg Düngerversion : kg Achslast hinten leer: 5500kg Düngerversion : kg Verlademaße: Alle Gewichte ohne Zusatzausrüstung! Verlademaße: maximale Höhe: 2,600m Düngerversion : 3,150m maximale Breite: 2,970m Düngerversion Höhe: 3,150 : m2,970m maximale Länge: 6,860m Düngerversion Breite: 3,000 : 6,860m m 400 (Länge min: 6.560m Beleuchtung+VAM Länge: demontiert) 8,200 m (Höhe Düngerversion 3,000m wenn Gländer (Höhe min: oben 3,090 und Spuranzeigerscheibe Deckel Drucktank demontiert) demontiert werden.) (Länge min: 7,700 ohne Frontpacker Zugdeichsel eingeschoben) (+ 180 Hub) Lfd. HOR a Inde Gewichte: Gesamtgewicht leer: 6300kg Stützlast vorn leer: 900kg Achslast 17 hinten leer: 5500kg Alle Gewichte ohne Zusatzausrüs Lfd. Nr. Stück Benennung HORSCH Maschinen GmbH Sitzenhof 1 Allgemeintoleranz Schwandorf Maschinen ISO m DIN Rohmaß Werkstoff A2 Werkstückkanten Maßstab: Lfd. Nr. Stück Benennung DIN Urheberschutz: Für diese technische Unterlage DIN D Rohmaß Maßstab: Verlademaße: Werkstoff

22 Doprava a instalace Při první instalaci hrozí zvýšené nebezpečí nehody a úrazu. Dodržujte prosím pokyny uvedené v jednotlivých kapitolách. Dodávka Secí stroj s nástavbovými agregáty je zpravidla dodán v kompletně smontovaném stavu na podvalníku. Jestliže jsou pro dopravu některé díly nebo skupiny demontovány, naši prodejci nebo montéři výrobního závodu je namontují na místě. V závislosti na provedení podvalníku je možné se strojem sjet dolů pomocí traktoru, nebo musí být stroj složen pomocí vhodných zvedacích prostředků (vysokozdvižný vozík nebo jeřáb). Přitom je nutné dbát na dostatečnou nosnost zvedacích a vázacích prostředků. Místa pro uchycení a ukotvení jsou označena samolepicími štítky. Použijete-li pro zavěšení jiné body, je nutné zohlednit těžiště a rozdělení zátěže. Tyto body se však musí v každém případě nacházet pouze na rámu stroje. Stroje s řízením DrillManager ME U všech strojů s řízením DrillManager ME je hydraulická funkce "zvedání/spouštění" možná bez další instalace. Tyto stroje je možné z podvalníku složit bez instalace základní výbavy. Další hydraulické funkce jako "sklopení" nebo "znamenák" lze aktivovat až po instalaci základní výbavy do traktoru. Instalace Zaškolení obsluhujícího personálu a první instalaci stroje provedou pracovníci našeho zákaznického servisu nebo pracovníci prodejce. Používání stroje před zaškolením je zakázáno! Obsluha stroje je povolena až po zaškolení obsluhujícího personálu pracovníky zákaznického servisu resp. prodejce a po přečtení návodu k obsluze. Při provádění instalace a údržby hrozí zvýšené nebezpečí nehody a úrazu. Před provedením instalace a údržby se se strojem seznamte a přečtěte si návod k jeho obsluze. V závislosti na objemu výbavy ¾ Volně dodané díly ze stroje odeberte. ¾ Ze zásobníku osiva vyjměte všechny díly! ¾ Zkontrolujte všechny důležité šroubové spoje! ¾ Promažte všechny maznice! ¾ Zkontrolujte tlak v pneumatikách! ¾ Zkontrolujte upevnění a funkci všech hydraulických spojů a hadic. ¾ Zjištěné závady ihned odstraňte nebo nechte odstranit! Instalaci řízení secího stroje DrillManager najdete v návodu "DrillManager ME". 18

23 Seřízení znamenáku V pojezdové oblasti znamenáků se nesmí zdržovat žádné osoby. Na všech pohyblivých dílech vznikají nebezpečná střihová místa a hrozí nebezpečí sevření. Nastavení tažné oje U tažné oje v kombinaci s přípravnými agregáty nebo širokými pneumatikami traktoru (zdvojené pneumatiky) je možné upravit její délku. Znamenáky se při první instalaci musí nastavit na pracovní záběr. Značení se provádí od středu traktoru. 4,0 m Pronto 4 DC = 4 m Seřízení znamenáku 2,07 m Nastavovací délka znamenáků vyplývá z poloviční šířky stroje plus poloviční vzdálenosti radliček, měřeno od středu vnější radličky. Tažná oj ¾ Povolte tři šrouby na držáku tažné oje a střední šroub vyjměte. ¾ Posuňte oj do nové pozice a šroub zasuňte zpět. ¾Všechny tři šrouby opět pevně dotáhněte. ¾Zkontrolujte polohu a upevnění hadic a kabelů, v případě potřeby proveďte korekci a nové upevnění. např.: 400 cm : 2 = 200 cm 200 cm + 7,15 cm = 207,15 cm feb 03 Zeichnung Dateiname Entw. Datum Spuranreißer Spuranreißer ed märz 04 U stroje Pronto 4 DC je znamenáky nutné nastavit na 2,07 m od středu vnější radličky. Pronto 3 DC 1,5 m + 7,5 cm = 1,57 m Pronto 4 DC 2,0 m + 7,15 cm = 2,07 m Pronto 6 DC 3,0 m + 7,5 cm = 3,07 m 19

24 Obsluha Zapřažení stroje Při připojování se v prostoru mezi traktorem a strojem nesmí zdržovat žádné osoby. O ostré funkční hrany a při přestavbě stroje se můžete zranit. Zapřažení ¾ V případě dvoubodového zavěšení zajistěte spodní ramena proti bočnímu výkyvu. ¾ Podle provedení zavěste stroj na dvoubodový závěs nebo výkyvný závěs. ¾Připojte řízení secího stroje. ¾V závislosti na výbavě připojte hydraulické okruhy pro pracovní hydrauliku a pro pohon dmychadla. ¾Připojte osvětlení. ¾Připojte brzdovou soustavu (volitelná výbava). ¾Secí stroj zvedněte a sklopte. Zkontrolujte pojistku proti rozložení (viz "Sklápění stroje"). ¾Uvolněte parkovací brzdu. Všechny kabely, vedení a hadice položte tak, abyse při provozu (při jízdě do zatáček) nepoškodily. Všechny konektory (hydraulické, elektrické a pneumatické) udržujte v čistotě a dbejte na pevnost jejich spojení. V důsledku znečištění konektorů pronikají nečistoty i do protékajících médií. Konektory následně netěsní a v připojených konstrukčních skupinách dochází k funkčním poruchám a výpadkům. Připojení hydrauliky Hydrauliku připojujte pouze v případě, že jsou hydraulické okruhy stroje i agregátu v beztlakém stavu. Hydraulická soustava je pod vysokým tlakem. Unikající kapalina může proniknout kůží a způsobit vážná zranění. Při úrazu ihned vyhledejte lékaře. Hydraulika "Sklápění" je vybavena tlakovou nádobou. V této souvislosti dodržujte bezpečnostní pokyny týkající se tlakové nádoby. Pro vyloučení chyb při připojování jsou konektory označeny symboly. U všech hydraulických pohybů snižte před dorazem rychlost pohybujících se dílů stroje přiškrcením příslušného ventilu na řídicí jednotce. Řídicí jednotky v traktoru musí být při nepoužívání nebo v přepravní poloze zajištěny nebo zablokovány. Připojení osvětlení Při přepravě po veřejných komunikacích musí být osvětlení stroje připojené a plně funkční. ¾Připojte konektor osvětlení stroje k traktoru. ¾ Zkontrolujte funkčnost a čistotu osvětlení a výstražných tabulek. 20

25 Sklápění stroje Sklápění ¾ Připojte DrillManager Müller a na displeji zvolte hydraulickou funkci "zvedání". Stroj zvedněte. ¾Na displeji zapněte funkci hydrauliky "Sklápění" a stroj sklopte. ¾ Pojistka proti vyklopení automaticky zaskočí. V rámci prevence nehod a úrazů je nutno funkčnost pojistky kontrolovat. ¾ Hydr. válec na podvozku vyplňte distančními kusy (přepravní pojistka pro jízdu po silnici). ¾V provedení se zalomenou ojí naplňte distančními kusy i hydraulické válce na oji. ¾ Stroj spusťte na přepravní pojistku hydr. válců. ¾Při jízdě po silnici DrillManager vypněte. Rozložení ¾Zapněte DrillManager a zvedněte stroj. ¾Odblokujte pojistku proti rozložení. Přitom pamatujte na aretaci. Aby nedošlo k opětovnému zablokování, musí pojistka spadnout dolů. ¾Na displeji zapněte funkci hydrauliky "Sklápění" a stroj rozložte. Pro pracovní nasazení udržujte při rozkládání pomocí řídicí jednotku pod tlakem, aby tlaková nádoba na válci sklápění byla předepnutá tlakem min. 80 bar. 1 2 Manometr na zásobníku osiva 1. Tlak v pohonu dmychadla 2. Předpínací tlak v hydraulice sklápění Pojistka při sklopení 21

26 Nastavení sklápěcího válce Pojezd obou sklápěcích rámů je při vyklápění vymezen dorazem pístnice ve sklápěcím válci. V koncové poloze musí sklápěcí rámy ležet rovnoběžně se středovým rámem. Při opravách na sklápěcím válci nebo při nerovnoměrném ukládání osiva zkontrolujte rám a v případě potřeby proveďte nastavení pístnice v oku pístního čepu. ¾Sklápěcí rámy zvedněte vhodnými prostředky. ¾ Vyjměte čep a proveďte úpravu nastavení oka čepu na pístnici, až sklápěcí rám leží rovnoběžně se středovým rámem. ¾ Nasaďte čep tak, aby mohl jeho trn převzít funkci pojistky proti vyklopení. Odstavení stroje Secí stroj by měl být odstaven v hale nebo pod přístřeškem, aby se v zásobníku, dávkovači a ve výsevních hadicích nehromadila vlhkost. Při pojíždění dávejte pozor na okolí. V pojížděcí oblasti stroje se nesmí zdržovat žádné osoby (děti). ¾ Stroj odstavujte na vodorovném a pevném podkladu, traktor vypněte. ¾Zajistěte stroj proti samovolnému pohybu. ¾ Hydraulická vedení a elektrické spoje rozpojte a zavěste do příslušných držáků. ¾ Rozpojte brzdová vedení (volitelná výbava). ¾Podstavte odstavnou opěru. ¾Stroj vypřáhněte. ¾ V systému pro nastavení tlaku radliček snižte tlak, aby se gumové prvky uvolnily a neztratily svou upínací sílu. ¾Vyprázdněte zásobník osiva. ¾Vyčistěte dávkovač. ¾Uzavřete kryt zásobníku osiva. ¾Terminál uchovávejte v suchých prostorech. ¾ Výbava s pneumatickou brzdou; odvodněte vzdušník a při delším odstavení uzavřete hadicové spojky. Pokud jste pracovali s pevnými hnojivy, důkladně omyjte zásobník, dávkovač i stroj. Hnojivo je agresivní a podporuje korozi. Velmi agresivně napadá především pozinkované díly, jako jsou šrouby. 22

27 Obsluha Pneumatika Pronto DC Pneumatický systém se podle výbavy skládá z dmychadla, výpusti pro každý dávkovač a z jednoho nebo dvou rozdělovačů. Ve výbavě pro pevné hnojivo je další rozdělovač v zadním zásobníku. Pravidelně se musí kontrolovat znečištění lopatek dmychadla a ochranné mřížky a čistit je. Usazeniny na ochranné mřížce vedou z důvodu ztráty vzduchu k ucpání výsevních hadic. Usazeniny na oběžném kole dmychadla vedou k házení. Uložení je přetěžováno a může se poškodit. Dmychadlo Dmychadla jsou poháněna hydraulicky přímo z hydrauliky traktoru nebo čerpadlem na vývodový hřídel. Vytvořený proud vzduchu dopravuje osivo nebo hnojivo od výpusti k radličkám. Potřebné množství vzduchu závisí na osivu/hnojivu (druh a hmotnost), množství vzduchu nebo hnojiva, pracovním záběru a výsevní rychlosti. Jednoznačnou definici správných otáček dmychadla není možné závazně stanovit, nastavení je nutné zjistit praktickou zkouškou přímo na poli. Proud vzduchu nesmí být příliš velký, aby osivo/hnojivo nevyskakovalo ze seťového lůžka. Nesmí být ani příliš malý, aby osivo nebo hnojivo nezůstávalo ležet v hadicích a neucpávalo je. Příliš slabý proud vzduchu může negativně ovlivnit i příčné rozdělování. Proto by mělo dmychadlo běžet v co možná nejvyšších otáčkách. Nastavení dmychadla, dopravu a ukládání osiva je nutno pravidelně kontrolovat na všech radličkách na začátku výsevu a u velkých ploch také průběžně. 23

28 Přímý pohon dmychadla Při přímém pohonu je dmychadlo poháněno z hydrauliky traktoru. Pro regulaci otáček musí být řídicí jednotka v traktoru vybavena regulačním ventilem průtoku. Hydraulické čerpadlo musí dodávat dostatečné množství oleje, aby otáčky dmychadla neklesaly ani při poklesu otáček traktoru nebo při zapnutí jiné hydraulické funkce. Motor dmychadla Pronto 3 a 4 DC Zpětné potrubí je k traktoru nutné připojit bez tlaku! Zpětný tlak max. 5 bar! Otáčky max ot./min. Otáčky dmychadla se nastavují pomocí množství oleje na regulačním ventilu průtoku v traktoru. Kontroly a údržba ¾ Dodržujte zpětný tlak max. 5 bar. ¾ Pravidelně čistěte sací mřížku vzduchu, aby se nesnižoval proud protékajícího vzduchu. Zamezíte tím ucpávání. ¾ Z lopatek dmychadla odstraňujte usazeniny, předejdete tak vzniku házení a poškození oběžného kola a uložení. ¾ Dotáhněte upínací kužel na hřídeli dmychadla (viz kap. Příruba dmychadla). Motor dmychadla Pronto 3 a 4 DC Motor dmychadla Pronto 6 DC Potrubí odpadního oleje je nutné k traktoru připojit bez tlaku! Zpětný tlak odpadního oleje max. 5 bar! Otáčky max ot./min. Motor dmychadla Pronto 6 DC 24

29 Tabulka otáček Tabulka otáček se používá orientačně pro většinu aplikací při asi 12 km/h. Přesný a závazný počet otáček nelze uvést kvůli mnoha rozdílným podmínkám výsevu a provozu. Při vyšších výsevních rychlostech je třeba o něco zvýšit i počet otáček. Nastavení dmychadla, dopravu a ukládání osiva je nutno pravidelně kontrolovat na všech radličkách na začátku výsevu a u velkých ploch také průběžně. Stroj Pronto 3 DC / 4 DC Pronto 6 DC Pronto 3 DC PPF 4 DC PPF 6 DC PPF Pohon dmychadla Jemná osiva Obilí (kg) Hnojivo (kg) Otáčky Přímo PTO < 150 > 150 < 100 < 200 > 200 1/min Množství vzduchu pro řepku škrtit rozdělovací klapkou. 25

30 Dmychadlo s čerpadlem na vývodový hřídel Čerpadlo na vývodový hřídel pohání hydraulický motor dmychadla. Prostřednictvím regulačního ventilu průtoku na dmychadle se reguluje množství oleje a tím otáčky dmychadla. Seřízení otáček dmychadla. Při běžícím motorem zapněte vývodový hřídel a motor traktoru nechte běžet s otáčkami jako při výsevu. Manometr ukazuje pracovní tlak v hydraulické soustavě. Tlak stoupá úměrně s otáčkami dmychadla a je pomocí přetlakového ventilu omezen na 200 barů. Přetlakový ventil v hydraulickém bloku chrání jednotlivé komponenty a zpětný ventil umožňuje doběh dmychadla při vypnutí vývodového hřídele. Při zpětném toku se olej vede přes chladič a filtr zpět do olejové nádrže. Manometr ve vratné větvi hlídá náporový tlak. Při zpětném tlaku přes 2 bar se musí vyměnit filtr. Pomocí stavěcího šroubu na regulačním ventilu průtoku nastavte požadované otáčky dmychadla. Aby se zamezilo závadám při výsevu a škodám na pohonu dmychadla, nastavte poplach u otáček dmychadla v DrillManageru. Lamely chladiče se musí pravidelně čistit, protože jinak se snižuje proud chlazení a proud vzduchu dmychadla. Hydraulický olej se může přehřát a výsevní hadice se mohou ucpat. Olejová nádrž s filtrem Technické údaje Hydr. čerpadlo: 43 cm³ Hydr. motor: 11 cm³ Otáčky vývodového hřídele: 1000 ot/min Připojení: Z 6, Z 20 a Z 21 Otáčky dmychadla: max ot./min Při montáži se čerpadlo na vývodový hřídel nasazuje na hnací konec. Pomocí držáků se čerpadlo musí připevnit pevně bez pnutí na tahač. Čerpadlo se při provozu nesmí pohybovat, v opačném případě by mohlo dojít k poškození hřídele a ložisek. Kontroly a údržba ¾ Dodržujte zpětný tlak max. 2 bar. ¾ Zkontrolujte stav oleje. ¾ Očistěte ochrannou mřížku dmychadla a lamely chladiče od nečistot. ¾ Očistěte lopatky dmychadla od nečistot. ¾ V případě potřeby vyměňte olej a filtr. ¾ Dotáhněte upínací kužel na hřídeli dmychadla (viz kap. Příruba dmychadla). 26

31 Dmychadlo s čerpadlem na vývodový hřídel Závada Možná příčina Odstranění Poškození ložisek dmychadla Těsnicí kroužek hřídele na motoru netěsný Hydr. olej přehřátý Hydraulický motor vadný Ložisko čerpadla na vývodový hřídel vymlácené Žádný tah vzduchu na radličkách Vzduchové hadice ucpané Normální opotřebení Dmychadlo běželo s nadměrným výkonem Házivost lopatkového kola Zpětný tlak větší než 2 bar Dmychadlo běželo s nadměrným výkonem Olejový filtr znečištěný Ochranná mřížka dmychadla znečištěná Olejový chladič znečištěný Přetlakový ventil nastaven příliš nízko Dmychadlo běželo s nadměrným výkonem Hydraulický olej znečištěný Čerpadlo příliš utaženo nebo nedostatečně pevně připevněno k traktoru Sací mřížka vzduchu znečištěná Výměna ložiska. Dmychadlo nikdy neprovozujte bez namontovaných pneumatických hadic. Lopatkové kolo vyměňte nebo v případě znečištění zbavte nečistot. Zkontrolujte zpětný tlak Snižte výkon a zkontrolujte hladinu oleje, zkontrolujte tlak na dmychadle Vyměňte olej a olejový filtr Ochrannou mřížku dmychadla očistěte Lamely chladiče očistěte Tlakový ventil správně nastavte Snižte výkon a zkontrolujte tlak na dmychadle Vyměňte hydraulický olej a filtr Ložisko vyměňte, čerpadlo namontujte pevně bez přepnutí Mřížku sacího vzduchu očistěte 27

32 Dotažení příruby dmychadla Upínací kužel na hydraulickém motoru pro pohon dmychadla se může povolit vlivem kolísání teplot a sedáním materiálu na oběhovém kole dmychadla. Oběhové kolo dmychadla může na hnacím hřídeli cestovat a může zničit dmychadlo. Upínací kužel by se proto měl dotahovat po zhruba 50 hodinách a jednou ročně kontrolovat. K tomu se musí odmontovat ochranná mřížka dmychadla. Upínací kužel připevňuje oběhové kolo ventilátoru a zároveň pevně sedí na hnacím hřídeli. Upínací kužel Při dotahování upínacích šroubů dávejte pozor na toto: ¾ Oběhové kolo dmychadla cestuje při dotahování šroubů, zvláště při nové montáži, ke krytu ve směru ochranné mřížky. ¾ Volná příruba se proto musí vyrovnat blíže k hydraulickému motoru. ¾ Upínací plochy musí být bez oleje a tuku. ¾ Upínací šrouby se musí dotahovat absolutně rovnoměrně a v několika krocích. Mezitím by se lehkými údery na přírubu (plastovým kladivem nebo násadou kladiva) mělo dotahování kuželu usnadnit. ¾ Palcové šrouby v provedení č se přitom smí dotahovat pouze max. 6,8 Nm. ¾ Po dotažení se musí oběhové kolo zkontrolovat, jestli má volný a rovnoměrný chod. 28

33 Zásobník Zásobník může být v provedení jednokomorovém pro osivo nebo dvoukomorovém pro osivo a hnojivo. Jednokomorový zásobník / pneumatická soustava Jednokomorový zásobník má u Pronto 3 a 4 DC 2800 litrů a u Pronto 6 DC 3500 litrů a je uzavřen krytem. Pro zajištění ochrany osiva před nečistotami, prachem a vlhkem by mělo být víko stále zavřené. Při vysoké prašnosti se může prach ukládat v zásobníku a může zaplnit buňky v rotujícím válečku. To vede k chybám v dávkování a zbytečnému opotřebovávání dávkovače. Pomocí vloženého šoupátka je možné osivo dobře rozhrnout a naplnit tak celý zásobník. Hradítko injektoru Vývody z jednokomorového zásobníku jsou na výpusti vybaveny tryskami injektoru. Ve výpusti přivádí dávkovač osivo do proudu vzduchu. Na spodní straně výpusti je namontovaný výklopný kryt. Pro provedení zkoušky výsevku toto víko otevřete a na háky umístěné na plášti zavěste zkušební pytel. Aby při výsevu nedocházelo k funkčním poruchám na trysce injektoru nebo při dopravě resp. distribuci osiva, musí být všechny přípoje a víko těsně uzavřené. Ztráty vzduchu vedou k chybám v dávkování Dávkovač s hradítkem injektoru 29

34 Odlučovač vzduchu (jenom 3 a 4 DC s jednokomorovým zásobníkem) Na přechodu z hadice k distribuční věži je instalován deflektor vzduchu. Odlučovač vzduchu umožňuje díky úniku vzduchu vyšší výkon injektoru a tím větší výsevek. Aby funkce nebyla rušena, musí být otvory vždy volné. Poloviční záběr s jednou distribuční věží Na všech strojích s distribuční věží lze víkem rozdělovače ručně zapnout polovina záběru. Zvláště u velkých výsevků pravidelně otvory kontrolujte a zajistěte volný výstup vzduchu a odstraňujte usazeniny. Přitom také zkontrolujte případné ucpání výsevních hadic a rozdělovače. Víko polovičního záběru ručně Víko rozdělovače odšroubujte s plechy dolů zase vložte do věže. Přitom se ujistěte, že je zapnutá "správná" strana a se zapnutým dmychadlem zkontrolujte výstup vzduchu na radličkách v otevřené polovině záběru. Oddělovač vzduchu na distribuční věži U malých výsevků a při malých otáčkách dmychadla existuje spíše nebezpečí ucpání ve výsevních hadicích nebo usazenin v rozdělovači z důvodu další ztráty vzduchu v oddělovači vzduchu. I příčná distribuce může být u příliš malých otáček dmychadla nepřesná. V tomto případě se musí otáčky dmychadla zvýšit nebo se musí zmenšit ztráty vzduchu na kroužku síta. K tomu se může hadice posunout dále přes odlučovač vzduchu nebo například se může nasadit další spona. Výsevek při polovičním záběru Při vloženém víku polovičního záběru se musí na terminálu nastavit poloviční množství osiva. Množství osiva se může snížit až na 50 %: buď prostřednictvím seřizovacího tlačítka % nebo tím, že se v "množství osiva v kg/ha" znovu zadá polovina požadovaného množství osiva. V obou případech se vysetá plocha dále počítá přes celou šířku stroje. Pokud je správná plocha bezpodmínečně nutná, musí nastavit poloviční pracovní záběr v konfiguraci stroje. Množství osiva se pak nesmí seřizovat ručně. Ukládání osiva a rozdělovač se musí kontrolovat na začátku práce a rovněž během setí. 30

35 Kolejové řádky při polovičním záběru Pokud se při zapnutém polovičním záběru má vytvořit kolejový řádek, musí se dodržet montážní poloha klapek. V případě potřeby se musí přemístit hadice nebo upravit zapojení. Hlídání toku osiva při polovičním záběru Pokud jsou v odpojené polovině záběru namontovány senzory pro hlídání toku osiva, hlásily by při výsevu příslušné chybové hlášení na terminálu. Buď se může sledování toku osiva vypnout nebo se senzory odpojí a upraví se jejich počet v konfiguraci stroje. Upozornění: Čísla senzorů mohou být zanesená i do seznamu kolejových řádků, pak by se musel aktualizovat i tento seznam. Poloviční záběr se dvěma distribučními věžemi V provedení se dvěma distribučními věžemi lze toto vypnutí polovičního záběru u Pronto 6 DC provést i elektricky. Elektromotor nastaví klapku ve výpusti. Signály pro pravou příp. levou spínací polohu se zapnou v motoru. Středovou polohu hlídá senzor. Ovládání klapky a sledování signálů probíhá v DrillManageru - viz návod DrillManageru. ¾ V terminálu zapněte požadovaný poloviční záběr. Klapka se přepne - ukazatel na displeji bliká. ¾Množství osiva se sníží na polovinu. ¾ Pro počítadlo oseté plochy se automaticky nastaví polovina pracovního záběru. ¾ Jakmile je klapka v pravé příp. levé spínací poloze, vypnutá polovina záběru je na displeji neaktivní. Hlídání toku osiva při polovičním záběru Hlídání toku osiva se vypne automaticky. 31
