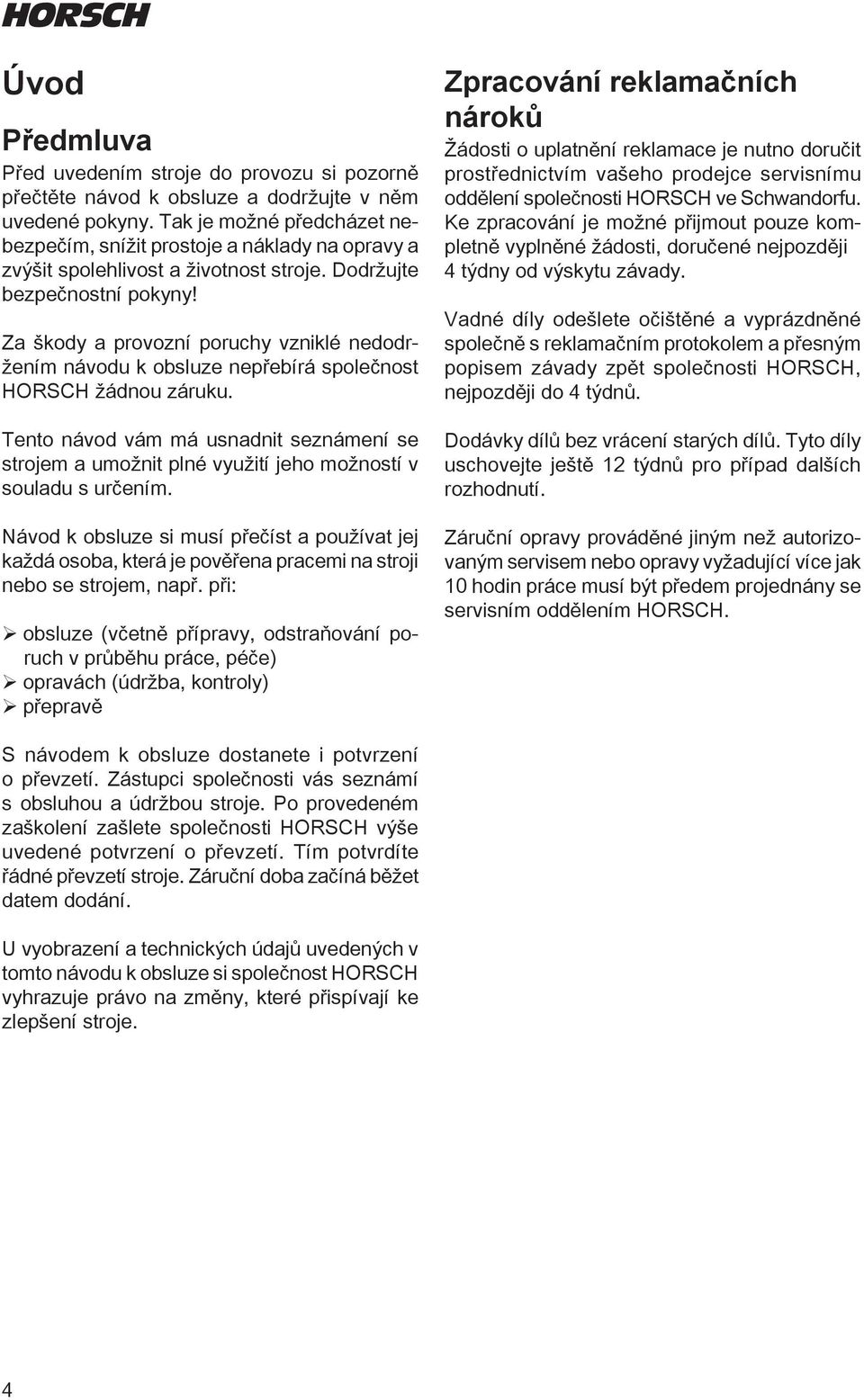

8 Úvod Předmluva Před uvedením stroje do provozu si pozorně přečtěte návod k obsluze a dodržujte v něm uvedené pokyny. Tak je možné předcházet nebezpečím, snížit prostoje a náklady na opravy a zvýšit spolehlivost a životnost stroje. Dodržujte bezpečnostní pokyny! Za škody a provozní poruchy vzniklé nedodržením návodu k obsluze nepřebírá společnost HORSCH žádnou záruku. Tento návod vám má usnadnit seznámení se strojem a umožnit plné využití jeho možností v souladu s určením. Návod k obsluze si musí přečíst a používat jej každá osoba, která je pověřena pracemi na stroji nebo se strojem, např. při: ¾obsluze (včetně přípravy, odstraňování poruch v průběhu práce, péče) ¾opravách (údržba, kontroly) ¾přepravě Zpracování reklamačních nároků Žádosti o uplatnění reklamace je nutno doručit prostřednictvím vašeho prodejce servisnímu oddělení společnosti HORSCH ve Schwandorfu. Ke zpracování je možné přijmout pouze kompletně vyplněné žádosti, doručené nejpozději 4 týdny od výskytu závady. Vadné díly odešlete očištěné a vyprázdněné společně s reklamačním protokolem a přesným popisem závady zpět společnosti HORSCH, nejpozději do 4 týdnů. Dodávky dílů bez vrácení starých dílů. Tyto díly uschovejte ještě 12 týdnů pro případ dalších rozhodnutí. Záruční opravy prováděné jiným než autorizovaným servisem nebo opravy vyžadující více jak 10 hodin práce musí být předem projednány se servisním oddělením HORSCH. S návodem k obsluze dostanete i potvrzení o převzetí. Zástupci společnosti vás seznámí s obsluhou a údržbou stroje. Po provedeném zaškolení zašlete společnosti HORSCH výše uvedené potvrzení o převzetí. Tím potvrdíte řádné převzetí stroje. Záruční doba začíná běžet datem dodání. U vyobrazení a technických údajů uvedených v tomto návodu k obsluze si společnost HORSCH vyhrazuje právo na změny, které přispívají ke zlepšení stroje. 4

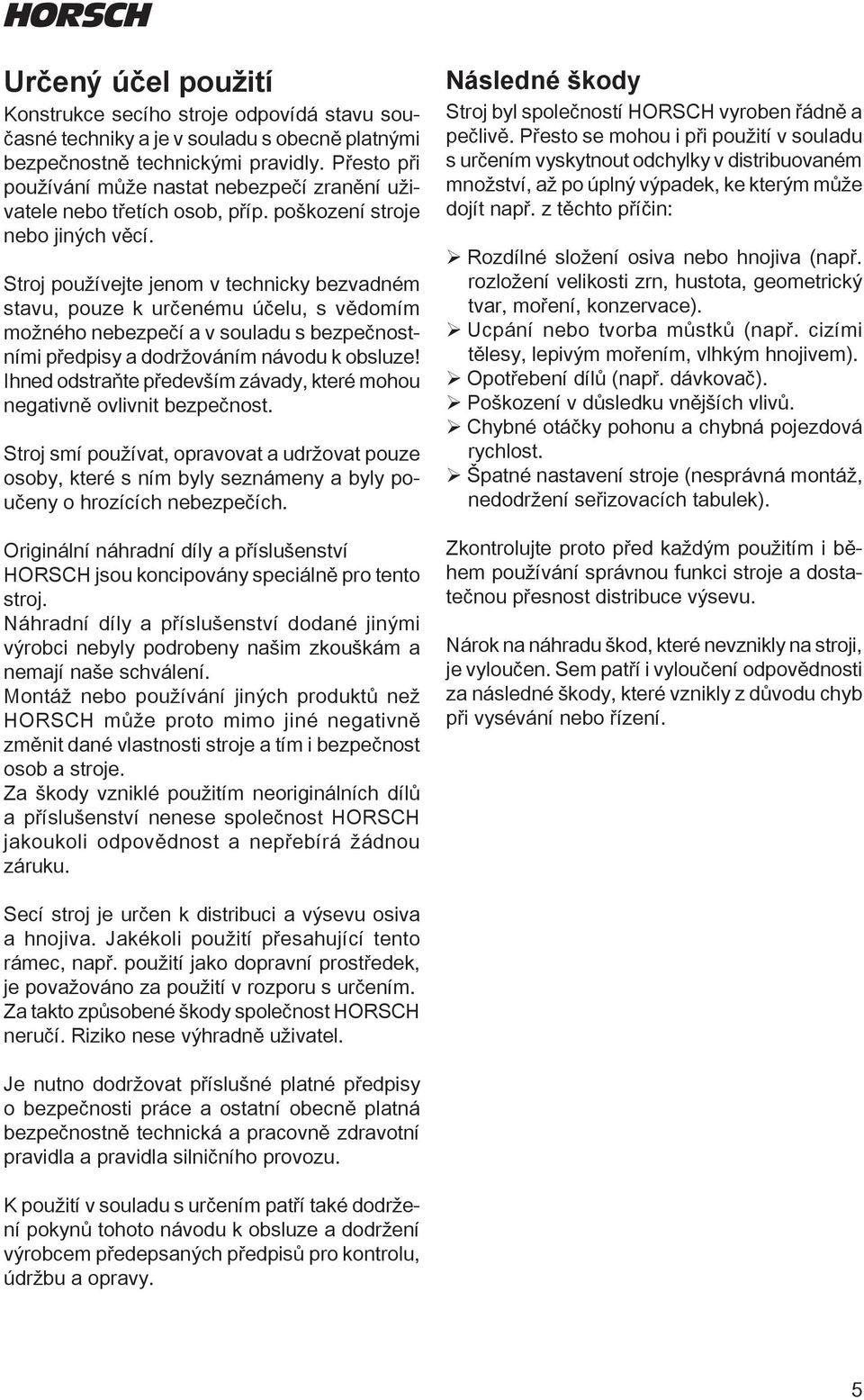

9 Určený účel použití Konstrukce secího stroje odpovídá stavu současné techniky a je v souladu s obecně platnými bezpečnostně technickými pravidly. Přesto při používání může nastat nebezpečí zranění uživatele nebo třetích osob, příp. poškození stroje nebo jiných věcí. Stroj používejte jenom v technicky bezvadném stavu, pouze k určenému účelu, s vědomím možného nebezpečí a v souladu s bezpečnostními předpisy a dodržováním návodu k obsluze! Ihned odstraňte především závady, které mohou negativně ovlivnit bezpečnost. Stroj smí používat, opravovat a udržovat pouze osoby, které s ním byly seznámeny a byly poučeny o hrozících nebezpečích. Originální náhradní díly a příslušenství HORSCH jsou koncipovány speciálně pro tento stroj. Náhradní díly a příslušenství dodané jinými výrobci nebyly podrobeny našim zkouškám a nemají naše schválení. Montáž nebo používání jiných produktů než HORSCH může proto mimo jiné negativně změnit dané vlastnosti stroje a tím i bezpečnost osob a stroje. Za škody vzniklé použitím neoriginálních dílů a příslušenství nenese společnost HORSCH jakoukoli odpovědnost a nepřebírá žádnou záruku. Následné škody Stroj byl společností HORSCH vyroben řádně a pečlivě. Přesto se mohou i při použití v souladu s určením vyskytnout odchylky v distribuovaném množství, až po úplný výpadek, ke kterým může dojít např. z těchto příčin: ¾Rozdílné složení osiva nebo hnojiva (např. rozložení velikosti zrn, hustota, geometrický tvar, moření, konzervace). ¾Ucpání nebo tvorba můstků (např. cizími tělesy, lepivým mořením, vlhkým hnojivem). ¾Opotřebení dílů (např. dávkovač). ¾Poškození v důsledku vnějších vlivů. ¾Chybné otáčky pohonu a chybná pojezdová rychlost. ¾Špatné nastavení stroje (nesprávná montáž, nedodržení seřizovacích tabulek). Zkontrolujte proto před každým použitím i během používání správnou funkci stroje a dostatečnou přesnost distribuce výsevu. Nárok na náhradu škod, které nevznikly na stroji, je vyloučen. Sem patří i vyloučení odpovědnosti za následné škody, které vznikly z důvodu chyb při vysévání nebo řízení. Secí stroj je určen k distribuci a výsevu osiva a hnojiva. Jakékoli použití přesahující tento rámec, např. použití jako dopravní prostředek, je považováno za použití v rozporu s určením. Za takto způsobené škody společnost HORSCH neručí. Riziko nese výhradně uživatel. Je nutno dodržovat příslušné platné předpisy o bezpečnosti práce a ostatní obecně platná bezpečnostně technická a pracovně zdravotní pravidla a pravidla silničního provozu. K použití v souladu s určením patří také dodržení pokynů tohoto návodu k obsluze a dodržení výrobcem předepsaných předpisů pro kontrolu, údržbu a opravy. 5

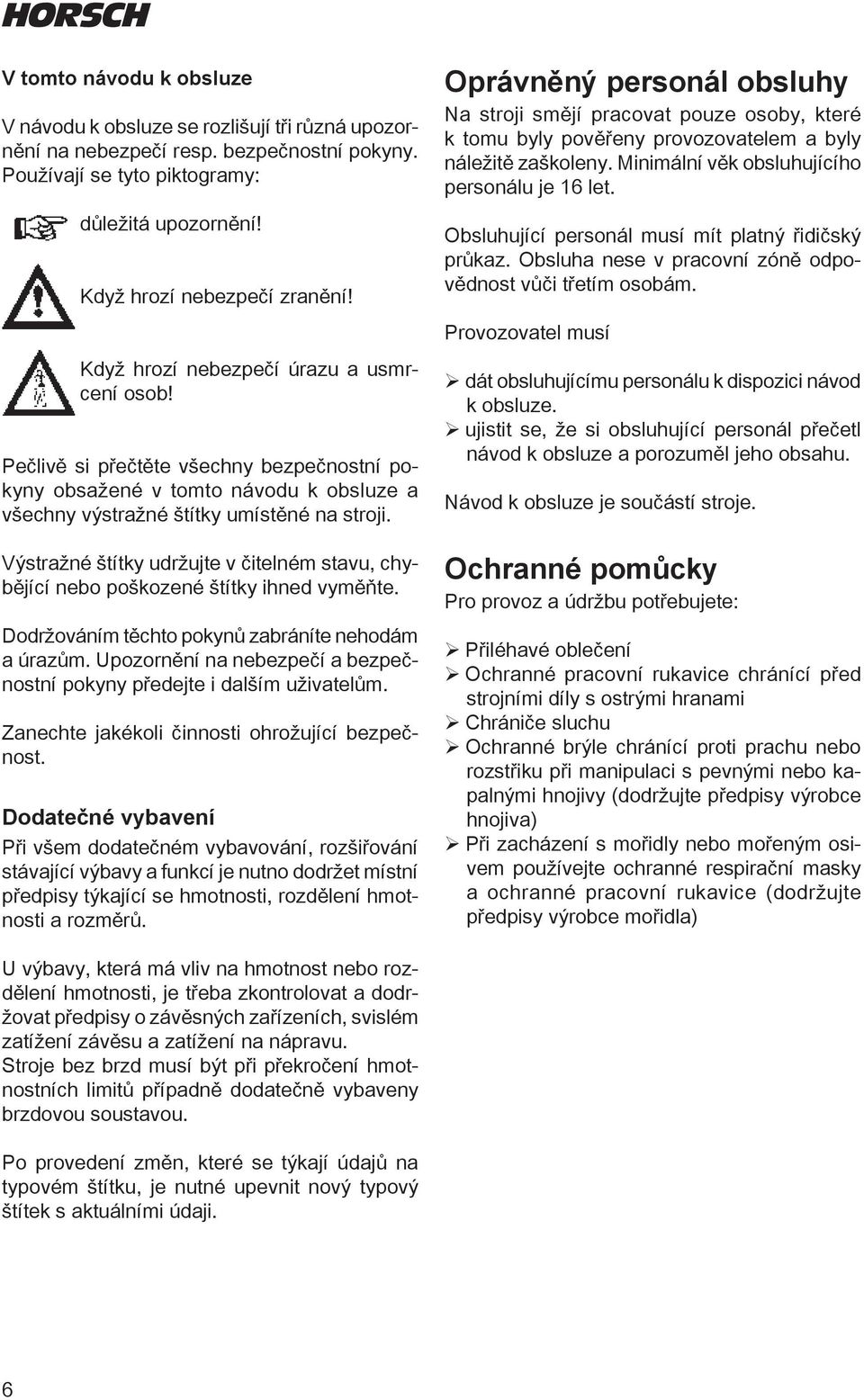

10 V tomto návodu k obsluze V návodu k obsluze se rozlišují tři různá upozornění na nebezpečí resp. bezpečnostní pokyny. Používají se tyto piktogramy: důležitá upozornění! Když hrozí nebezpečí zranění! Když hrozí nebezpečí úrazu a usmrcení osob! Pečlivě si přečtěte všechny bezpečnostní pokyny obsažené v tomto návodu k obsluze a všechny výstražné štítky umístěné na stroji. Výstražné štítky udržujte v čitelném stavu, chybějící nebo poškozené štítky ihned vyměňte. Dodržováním těchto pokynů zabráníte nehodám a úrazům. Upozornění na nebezpečí a bezpečnostní pokyny předejte i dalším uživatelům. Zanechte jakékoli činnosti ohrožující bezpečnost. Dodatečné vybavení Při všem dodatečném vybavování, rozšiřování stávající výbavy a funkcí je nutno dodržet místní předpisy týkající se hmotnosti, rozdělení hmotnosti a rozměrů. Oprávněný personál obsluhy Na stroji smějí pracovat pouze osoby, které k tomu byly pověřeny provozovatelem a byly náležitě zaškoleny. Minimální věk obsluhujícího personálu je 16 let. Obsluhující personál musí mít platný řidičský průkaz. Obsluha nese v pracovní zóně odpovědnost vůči třetím osobám. Provozovatel musí ¾dát obsluhujícímu personálu k dispozici návod k obsluze. ¾ujistit se, že si obsluhující personál přečetl návod k obsluze a porozuměl jeho obsahu. Návod k obsluze je součástí stroje. Ochranné pomůcky Pro provoz a údržbu potřebujete: ¾Přiléhavé oblečení ¾Ochranné pracovní rukavice chránící před strojními díly s ostrými hranami ¾Chrániče sluchu ¾Ochranné brýle chránící proti prachu nebo rozstřiku při manipulaci s pevnými nebo kapalnými hnojivy (dodržujte předpisy výrobce hnojiva) ¾Při zacházení s mořidly nebo mořeným osivem používejte ochranné respirační masky a ochranné pracovní rukavice (dodržujte předpisy výrobce mořidla) U výbavy, která má vliv na hmotnost nebo rozdělení hmotnosti, je třeba zkontrolovat a dodržovat předpisy o závěsných zařízeních, svislém zatížení závěsu a zatížení na nápravu. Stroje bez brzd musí být při překročení hmotnostních limitů případně dodatečně vybaveny brzdovou soustavou. Po provedení změn, které se týkají údajů na typovém štítku, je nutné upevnit nový typový štítek s aktuálními údaji. 6

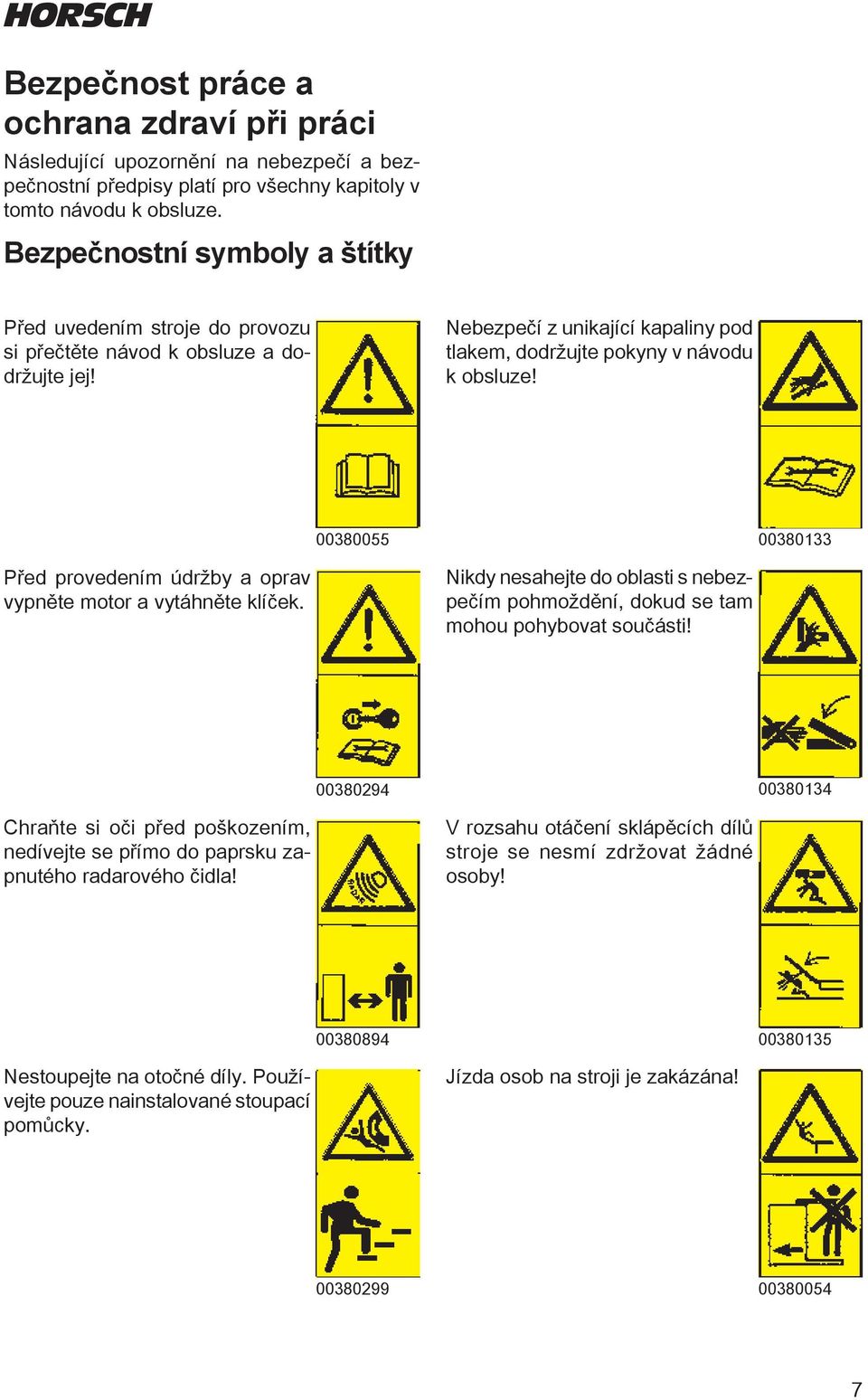

11 Bezpečnost práce a ochrana zdraví při práci Následující upozornění na nebezpečí a bezpečnostní předpisy platí pro všechny kapitoly v tomto návodu k obsluze. Bezpečnostní symboly a štítky Před uvedením stroje do provozu si přečtěte návod k obsluze a dodržujte jej! Nebezpečí z unikající kapaliny pod tlakem, dodržujte pokyny v návodu k obsluze! Před provedením údržby a oprav vypněte motor a vytáhněte klíček. Nikdy nesahejte do oblasti s nebezpečím pohmoždění, dokud se tam mohou pohybovat součásti! Chraňte si oči před poškozením, nedívejte se přímo do paprsku zapnutého radarového čidla! V rozsahu otáčení sklápěcích dílů stroje se nesmí zdržovat žádné osoby! Nestoupejte na otočné díly. Používejte pouze nainstalované stoupací pomůcky. Jízda osob na stroji je zakázána!

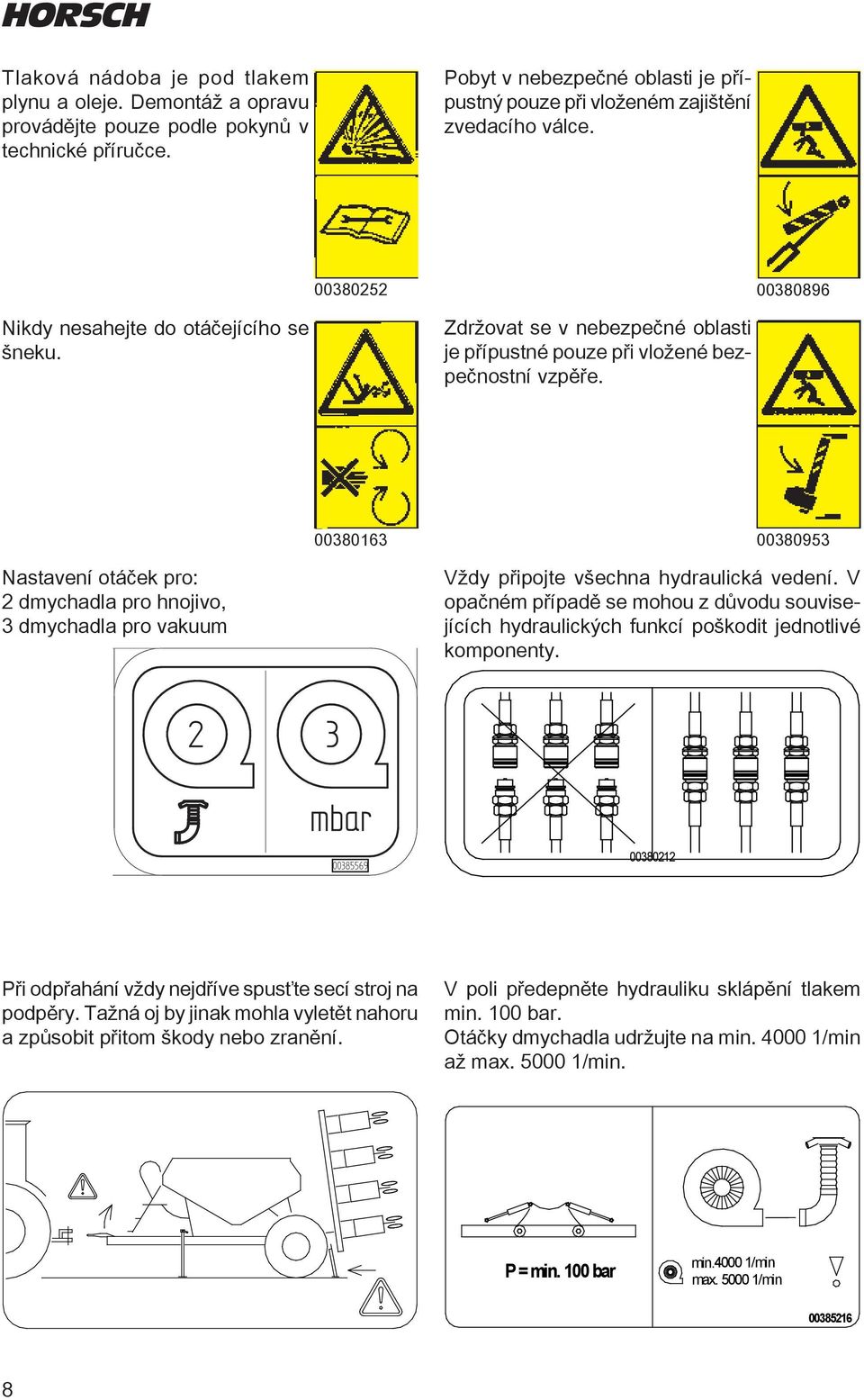

12 Tlaková nádoba je pod tlakem plynu a oleje. Demontáž a opravu provádějte pouze podle pokynů v technické příručce. Pobyt v nebezpečné oblasti je přípustný pouze při vloženém zajištění zvedacího válce Nikdy nesahejte do otáčejícího se šneku. Zdržovat se v nebezpečné oblasti je přípustné pouze při vložené bezpečnostní vzpěře Nastavení otáček pro: 2 dmychadla pro hnojivo, 3 dmychadla pro vakuum 80 Vždy připojte všechna hydraulická vedení. V opačném případě se mohou z důvodu souvisejících hydraulických funkcí poškodit jednotlivé komponenty mbar Při odpřahání vždy nejdříve spusťte secí stroj na podpěry. Tažná oj by jinak mohla vyletět nahoru a způsobit Lfd. Nr. přitom Stück Benennung škody nebo zranění. DIN Landwirtschaft aus Leidenschaft Index schwarze Schrift auf weißem Grund Änderung HORSCH Maschinen GmbH Sitzenhof Schwandorf Datum Maschine Bearb. Gepr. Norm Name Allgemeintoleranz ISO m Werkstückkanten DIN 6784 V poli předepněte hydrauliku sklápění tlakem min. 100 bar. Otáčky Rohmaß dmychadla udržujte Werkstoff na min /min až max. 1 : /min. Maßstab: Datum Name Zeichnung (Benennung) ThomsenAlle Hydr. Leitungen anschließen Horsch Maschinen GmbH Änderungen sind untersagt Bemaßungen in mm (Zeichnungsnummer) Urheberschutz: Für diese technische Unterlage behalten wir uns alle Rechte vor. P = min. 100 bar Gewicht (kg): A4 Aufkleber Einstellung Gebläsedrehzahl Maestro D Blatt Fehler: Keine Referenz min /min max /min Bl Zeichnungsnummer aschine Zeichnung Zeichnungsnummer Dateiname Entw. JJKW aistro Aufkleber ed Maschine Zeichnung Zeichnungsnummer Dateiname Entw.

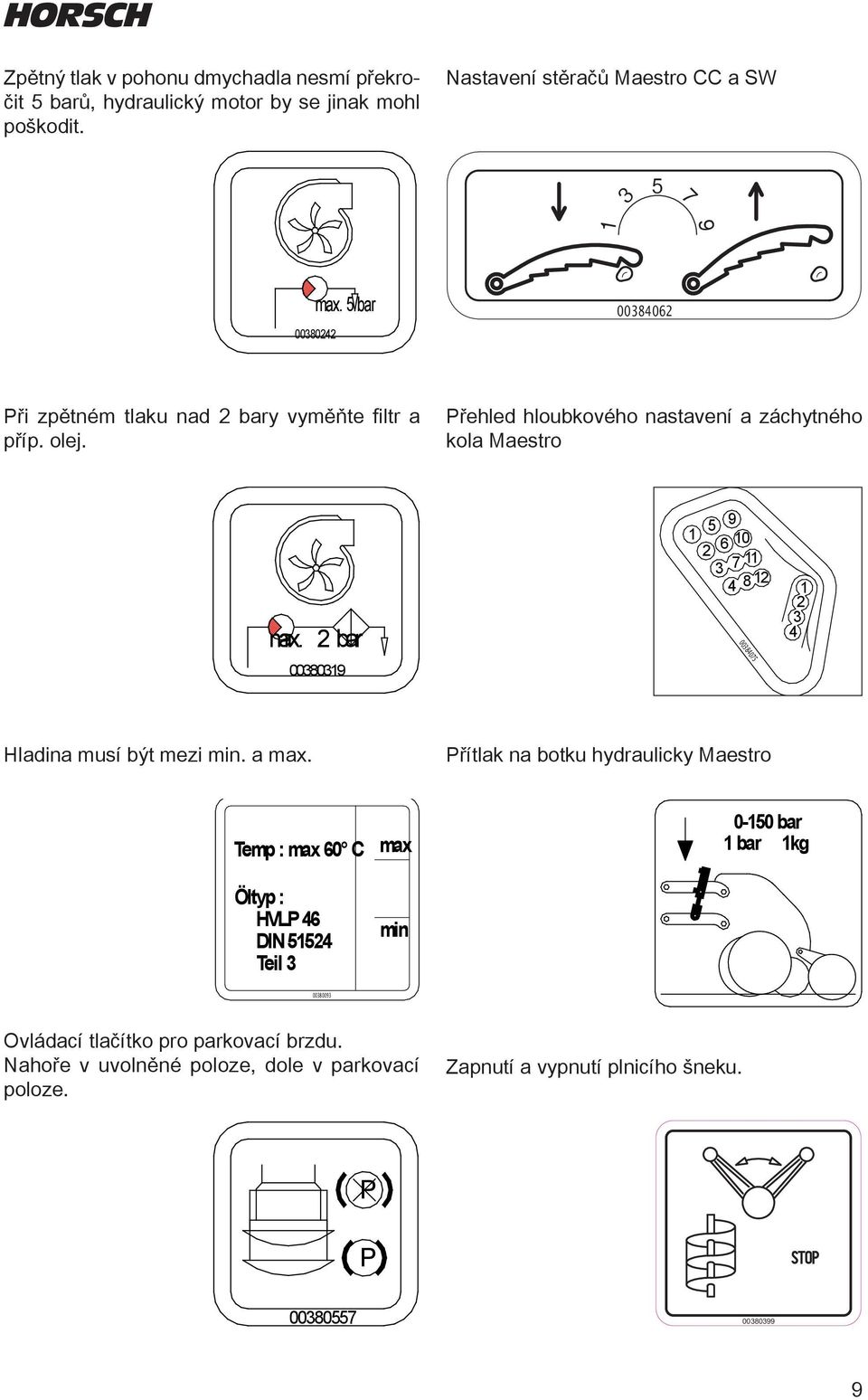

13 Zpětný tlak v pohonu dmychadla nesmí překročit 5 barů, hydraulický motor by se jinak mohl poškodit. Nastavení stěračů Maestro CC a SW max. 5 bar Při zpětném tlaku nad 2 bary vyměňte filtr a příp. olej. Přehled hloubkového nastavení a záchytného kola Maestro Maschine Maschine schwarze Schrift auf weißem Grund 3 Zeichnung Zeichnungsnummer Dateiname Entw. Datum Rücklauf_Gebläse ed 4 Sept 03 Hladina musí být mezi min. a max. Zeichnung max. 2 bar Lfd. Nr. Stück Benennung Temp : max 60 C Öltyp : HVLP 46 DIN Teil 3 Index HORSCH Maschinen GmbH Sitzenhof Schwandorf max min Aufkleber Maschinen Přítlak na botku hydraulicky Maestro Zeichnungsnummer alle Rücklaufdruck bei Zapfwellenpumpe ed Sept 03 Bearb. Gepr. Norm Werkstückkanten DIN 6784 Allgemeintoleranz Datum DIN Name C A D - Zeichnung (Zeichnungsnummer) Änderungen am Reißbrett sind u n t e r s a g t Maschine Zeichnung Zeichnungsnummer Da Änderung Maestro Datum Name Sätiefe Bemaßungen in mm Gewicht (kg): Fehler: Kein Dateiname Rohmaß 1 : 1 Entw. Datum Werkstoff A4 Maßstab: Urheberschutz: Für diese technische Unterlage behalten wir uns alle Rechte vor. (Benennung) Thomsen Aufkl. "Abstreifereinstellung Maisdosierer" bar 1 bar 1kg 3 Ovládací tlačítko pro parkovací brzdu. Nahoře v uvolněné poloze, dole v parkovací poloze. Zapnutí a vypnutí plnicího šneku. Maschine Zeichnung Zeichnungsnummer Dateiname Entw. JJKW gebläse antr. ZW aufkleber ed P Maschine Zeichnung Zeichnungsnummer Maestro Hydr. Schardruck P do Format: 60 x 60 (R5) mm Druck: schwarz 9

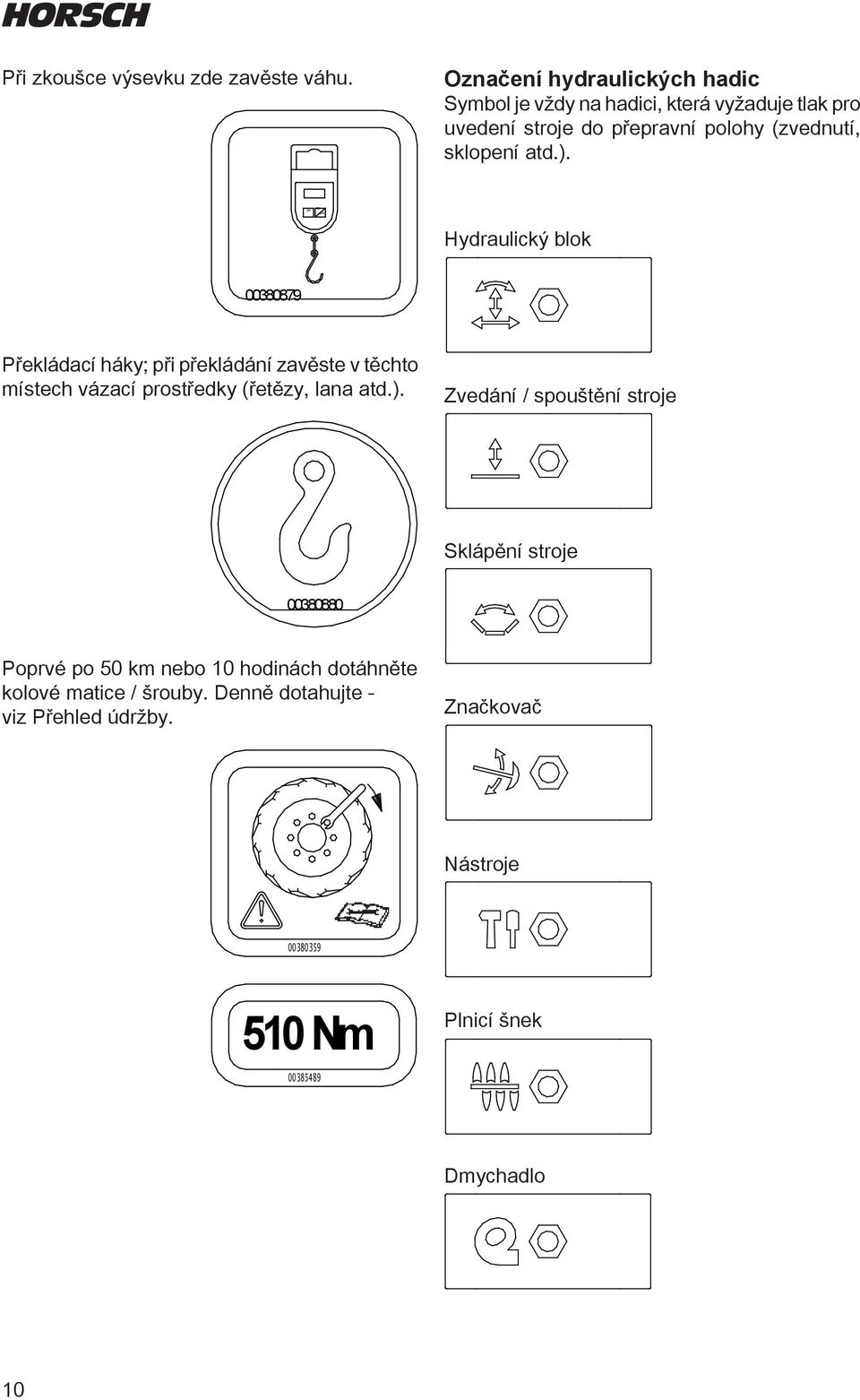

14 Při zkoušce výsevku zde zavěste váhu. Označení hydraulických hadic Symbol je vždy na hadici, která vyžaduje tlak pro uvedení stroje do přepravní polohy (zvednutí, sklopení atd.) OFF ON ZERO Hydraulický blok Překládací háky; při překládání zavěste v těchto místech vázací prostředky (řetězy, lana atd.) Zvedání / spouštění stroje Maschine Zeichnung Zeichnungs Aufkleber Sklápění stroje Zeichnung Waage ed Sept Poprvé po 50 km nebo 10 hodinách dotáhněte kolové matice / šrouby. Denně dotahujte - viz Přehled údržby. Zeichnungsnummer Značkovač Dateiname Entw. Datum Nástroje Zeichnung Zeichnungsnummer Dateiname Entw. Datum Verladehacken ed Sept 03 Maschine Zeichnung Zeichnungs Aufkleber Maschine Zeichnung Maschine Zeichnung Zeichnungsnummer Aufkleber Maschine 510 Nm Zeichnung Plnicí šnek Dateiname Zeichnungs Aufkleber Dmychadlo Zeichnungsnummer Aufkleber Maschine Zeichnung Maschine Zeichnung Zeichnungsnummer Dateiname Zeichnungsnummer Dateiname Entw. JJKW alle Aufkleber Aufkleber ed 1137 Dateiname Entw. Datum ed Nov 06 Entw. Datum ed Nov 06 Entw. Datum ed Nov Zeichnung Zeichnungsnummer Dateiname Räder ed Entw. JJKW

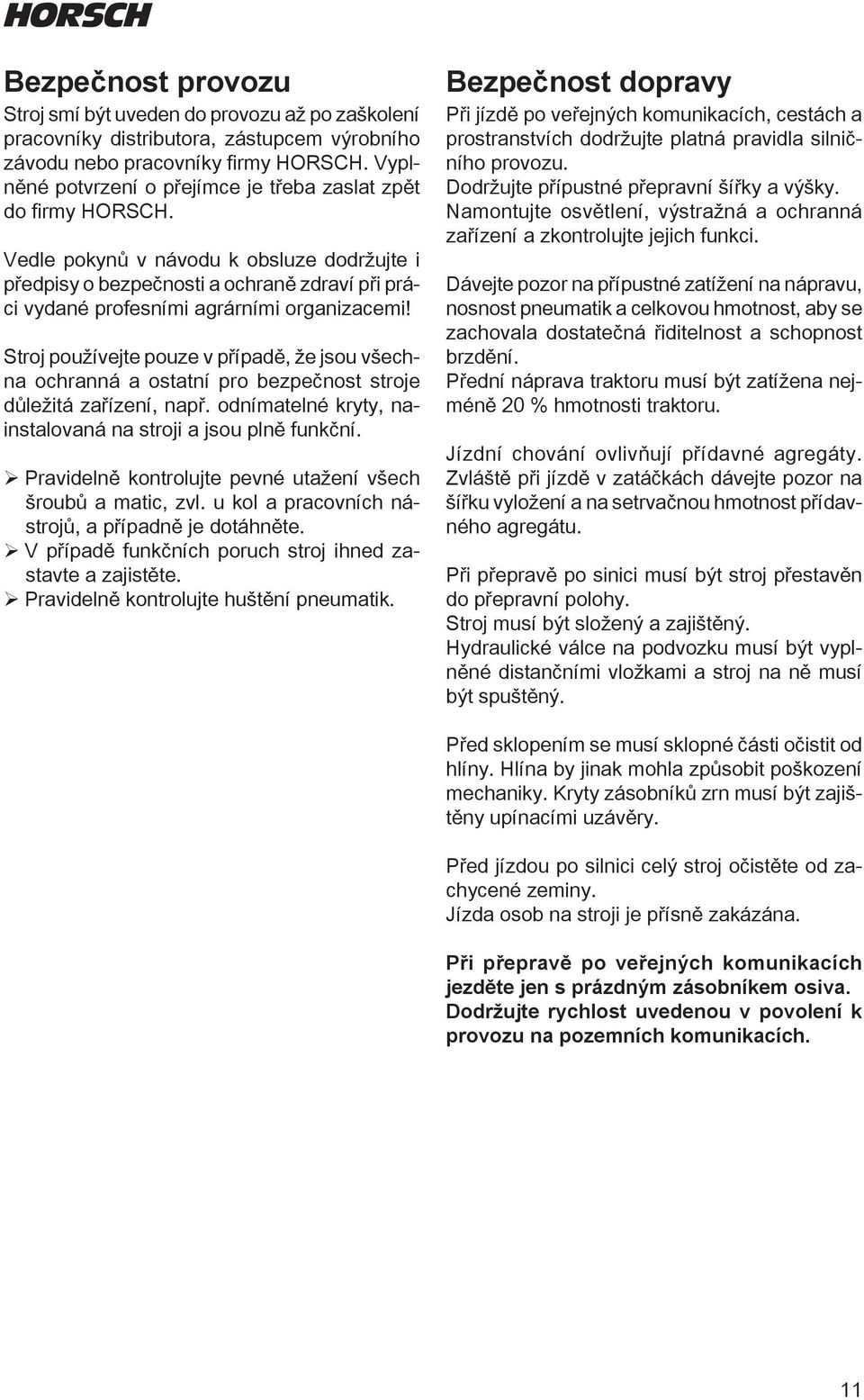

15 Bezpečnost provozu Stroj smí být uveden do provozu až po zaškolení pracovníky distributora, zástupcem výrobního závodu nebo pracovníky firmy HORSCH. Vyplněné potvrzení o přejímce je třeba zaslat zpět do firmy HORSCH. Vedle pokynů v návodu k obsluze dodržujte i předpisy o bezpečnosti a ochraně zdraví při práci vydané profesními agrárními organizacemi! Stroj používejte pouze v případě, že jsou všechna ochranná a ostatní pro bezpečnost stroje důležitá zařízení, např. odnímatelné kryty, nainstalovaná na stroji a jsou plně funkční. ¾Pravidelně kontrolujte pevné utažení všech šroubů a matic, zvl. u kol a pracovních nástrojů, a případně je dotáhněte. ¾V případě funkčních poruch stroj ihned zastavte a zajistěte. ¾Pravidelně kontrolujte huštění pneumatik. Bezpečnost dopravy Při jízdě po veřejných komunikacích, cestách a prostranstvích dodržujte platná pravidla silničního provozu. Dodržujte přípustné přepravní šířky a výšky. Namontujte osvětlení, výstražná a ochranná zařízení a zkontrolujte jejich funkci. Dávejte pozor na přípustné zatížení na nápravu, nosnost pneumatik a celkovou hmotnost, aby se zachovala dostatečná řiditelnost a schopnost brzdění. Přední náprava traktoru musí být zatížena nejméně 20 % hmotnosti traktoru. Jízdní chování ovlivňují přídavné agregáty. Zvláště při jízdě v zatáčkách dávejte pozor na šířku vyložení a na setrvačnou hmotnost přídavného agregátu. Při přepravě po sinici musí být stroj přestavěn do přepravní polohy. Stroj musí být složený a zajištěný. Hydraulické válce na podvozku musí být vyplněné distančními vložkami a stroj na ně musí být spuštěný. Před sklopením se musí sklopné části očistit od hlíny. Hlína by jinak mohla způsobit poškození mechaniky. Kryty zásobníků zrn musí být zajištěny upínacími uzávěry. Před jízdou po silnici celý stroj očistěte od zachycené zeminy. Jízda osob na stroji je přísně zakázána. Při přepravě po veřejných komunikacích jezděte jen s prázdným zásobníkem osiva. Dodržujte rychlost uvedenou v povolení k provozu na pozemních komunikacích. 11

16 Bezpečnost práce Vedle pokynů v návodu k obsluze dodržujte i předpisy o bezpečnosti a ochraně zdraví při práci vydané profesními agrárními organizacemi! Připojení / odpojení Při připojování a odpojování stroje na tažné zařízení traktoru hrozí nebezpečí zranění. ¾Stroj zajistěte proti samovolnému pohybu. ¾Při couvání postupujte se zvýšenou opatrností. Je zakázáno zdržovat se mezi traktorem a strojem. ¾Stroj odstavujte pouze na rovném a pevném podkladu. Zapřažený stroj odstavte před vypřažením na zem. Tažná oj by se mohla vymrštit nahoru. Zásobní vůz by se mohl převrátit dozadu a zásobník nebo stroj by se mohly poškodit. Na hydraulickém okruhu ¾Hydraulické hadice připojujte na traktoru teprve tehdy, když je hydraulika bez tlaku na traktoru i stroji. ¾Hydraulická soustava je pod vysokým tlakem. Pravidelně kontrolujte netěsnosti a zjevná poškození všech vedení, hadic a šroubení! ¾Při hledání netěsností používejte pouze vhodné pomůcky. Poškození ihned odstraňte! Vystřikující olej může způsobit zranění a požár! ¾V případě zranění ihned vyhledejte lékaře! Pro vyloučení chyb při obsluze by měly být zásuvky a konektory hydraulických funkčních přípojek mezi traktorem a strojem označeny. Pro vyloučení neúmyslného nebo cizími osobami (dětmi, spolujezdci) způsobeného pohybu hydrauliky musí být řídicí jednotky na traktoru při nepoužívání nebo v přepravní poloze zajištěny nebo zablokovány. Brzdová soustava Stroje mohou být v závislosti na výbavě vybaveny pneumaticky nebo hydraulicky ovládanou soustavou provozní brzdy. Brzdová soustava musí být během jízdy po silnici vždy připojena a plně funkční. Po připojení stroje a před nastoupením přepravní jízdy vždy nejprve zkontrolujte funkci a stav brzdové soustavy. Při jízdě po silnici musí být zásobník prázdný. 12

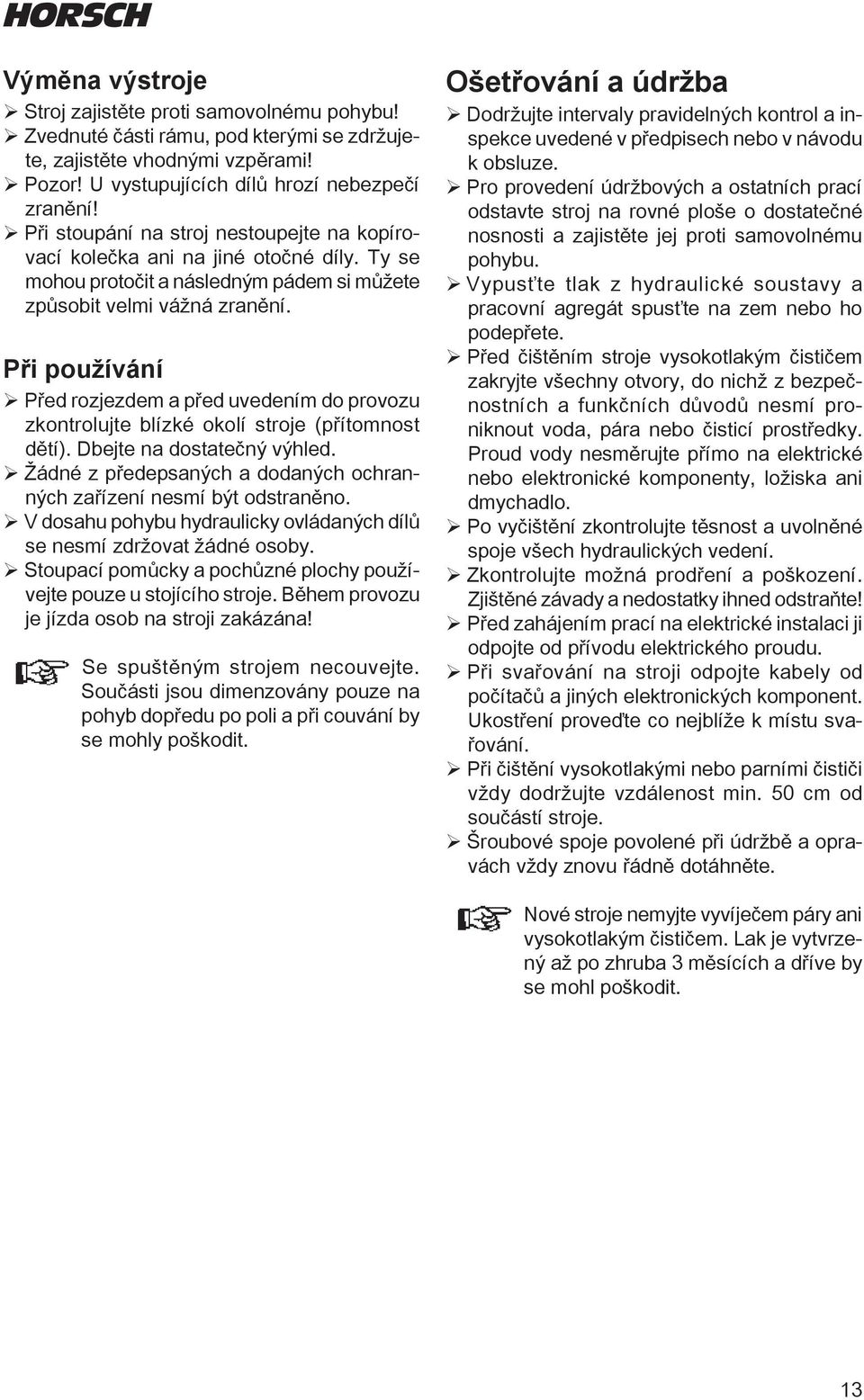

17 Výměna výstroje ¾Stroj zajistěte proti samovolnému pohybu! ¾Zvednuté části rámu, pod kterými se zdržujete, zajistěte vhodnými vzpěrami! ¾Pozor! U vystupujících dílů hrozí nebezpečí zranění! ¾Při stoupání na stroj nestoupejte na kopírovací kolečka ani na jiné otočné díly. Ty se mohou protočit a následným pádem si můžete způsobit velmi vážná zranění. Při používání ¾Před rozjezdem a před uvedením do provozu zkontrolujte blízké okolí stroje (přítomnost dětí). Dbejte na dostatečný výhled. ¾Žádné z předepsaných a dodaných ochranných zařízení nesmí být odstraněno. ¾V dosahu pohybu hydraulicky ovládaných dílů se nesmí zdržovat žádné osoby. ¾Stoupací pomůcky a pochůzné plochy používejte pouze u stojícího stroje. Během provozu je jízda osob na stroji zakázána! Se spuštěným strojem necouvejte. Součásti jsou dimenzovány pouze na pohyb dopředu po poli a při couvání by se mohly poškodit. Ošetřování a údržba ¾Dodržujte intervaly pravidelných kontrol a inspekce uvedené v předpisech nebo v návodu k obsluze. ¾Pro provedení údržbových a ostatních prací odstavte stroj na rovné ploše o dostatečné nosnosti a zajistěte jej proti samovolnému pohybu. ¾Vypusťte tlak z hydraulické soustavy a pracovní agregát spusťte na zem nebo ho podepřete. ¾Před čištěním stroje vysokotlakým čističem zakryjte všechny otvory, do nichž z bezpečnostních a funkčních důvodů nesmí proniknout voda, pára nebo čisticí prostředky. Proud vody nesměrujte přímo na elektrické nebo elektronické komponenty, ložiska ani dmychadlo. ¾Po vyčištění zkontrolujte těsnost a uvolněné spoje všech hydraulických vedení. ¾Zkontrolujte možná prodření a poškození. Zjištěné závady a nedostatky ihned odstraňte! ¾Před zahájením prací na elektrické instalaci ji odpojte od přívodu elektrického proudu. ¾Při svařování na stroji odpojte kabely od počítačů a jiných elektronických komponent. Ukostření proveďte co nejblíže k místu svařování. ¾Při čištění vysokotlakými nebo parními čističi vždy dodržujte vzdálenost min. 50 cm od součástí stroje. ¾Šroubové spoje povolené při údržbě a opravách vždy znovu řádně dotáhněte. Nové stroje nemyjte vyvíječem páry ani vysokotlakým čističem. Lak je vytvrzený až po zhruba 3 měsících a dříve by se mohl poškodit. 13

18 Technické údaje Maestro CC Přepravní šířka (m):...3,00 Přepravní výška (m):...3,56 Délka (m):...8,05 Hmotnost (kg):...od Svislé zatížení závěsu (kg): Přítlak na botku (kg): Velikost pneumatik:...700/50-22, /95 R 32 Počet řádků:...8 Rozteč řádků (cm):...70 / 75 / 80 Objem zásobníku osiva (l):...70 Objem zásobníku SW (l): Hloubka výsevu (cm):...1,5-9 Pracovní rychlost (km/h): Výkon traktoru (kw):...od 75 Spotřeba proudu (A):...35 Řídicí jednotka (DW) hydrauliky:...1 Řídicí jednotka (DW) regulace průtoku Dmychadlo hnojiva...1 Řídicí jednotka (DW) regulace průtoku Dmychadlo podtlaku...1 Zpětný tok prosáklého oleje (max. 5 bar):...1 Řídicí jednotka (DW) plnicího šneku...1 Dmychadlo hnojiva (l):...25 Dmychadlo podtlaku (l):...25 Maestro CC Přepravní šířka (m):...3,00 Přepravní výška (m):...3,56 Délka (m):...8,20 Hmotnost (kg):...od Svislé zatížení závěsu (kg): Přítlak na botku (kg): Velikost pneumatik:...700/50-22, /95 R 32 Počet řádků:...12 Rozteč řádků (cm):...45 / 50 Objem zásobníku osiva (l):...70 Objem zásobníku SW (l): Hloubka výsevu (cm):...1,5-9 Pracovní rychlost (km/h): Výkon traktoru (kw):...od 90 Spotřeba proudu (A):...50 Řídicí jednotka (DW) hydrauliky:...1 Řídicí jednotka (DW) regulace průtoku Dmychadlo hnojiva...1 Řídicí jednotka (DW) regulace průtoku Dmychadlo podtlaku...1 Zpětný tok prosáklého oleje (max. 5 bar):...1 Řídicí jednotka (DW) plnicího šneku...1 Dmychadlo hnojivo / osivo (l):...25 Dmychadlo podtlaku (l): Maestro 12.5 Stützlast Achslast 4

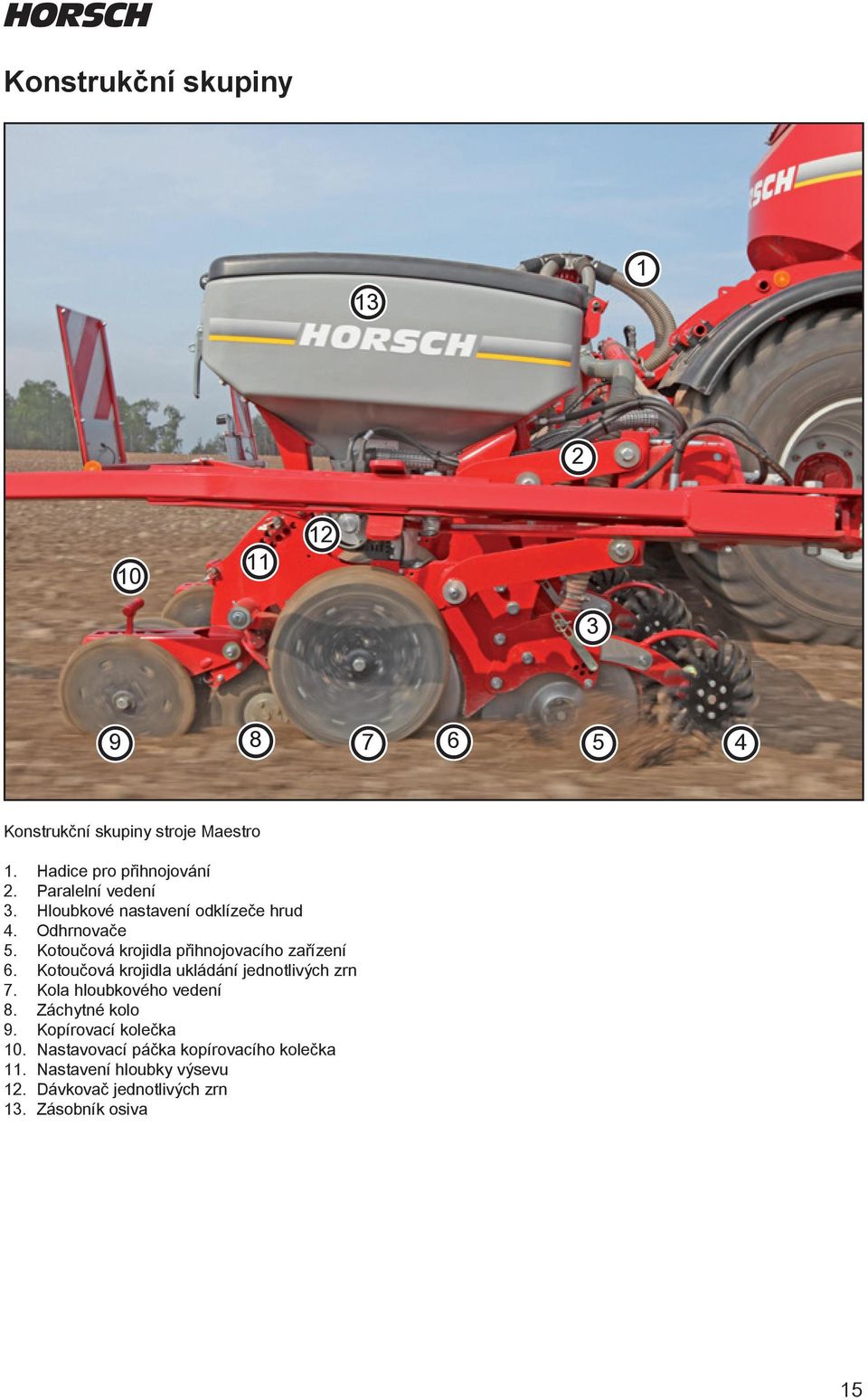

19 Konstrukční skupiny Konstrukční skupiny stroje Maestro 1. Hadice pro přihnojování 2. Paralelní vedení 3. Hloubkové nastavení odklízeče hrud 4. Odhrnovače 5. Kotoučová krojidla přihnojovacího zařízení 6. Kotoučová krojidla ukládání jednotlivých zrn 7. Kola hloubkového vedení 8. Záchytné kolo 9. Kopírovací kolečka 10. Nastavovací páčka kopírovacího kolečka 11. Nastavení hloubky výsevu 12. Dávkovač jednotlivých zrn 13. Zásobník osiva 15

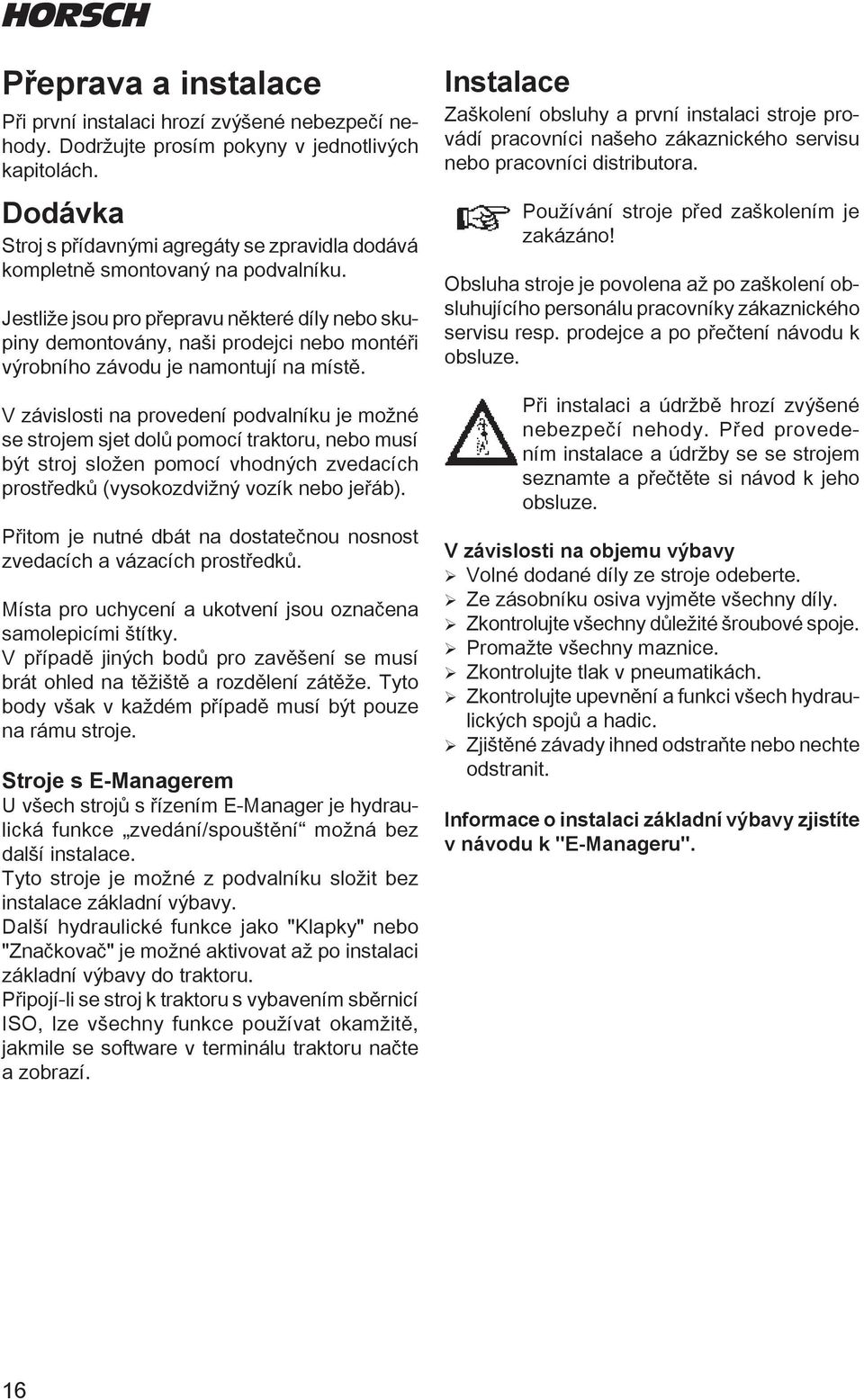

20 Přeprava a instalace Při první instalaci hrozí zvýšené nebezpečí nehody. Dodržujte prosím pokyny v jednotlivých kapitolách. Dodávka Stroj s přídavnými agregáty se zpravidla dodává kompletně smontovaný na podvalníku. Jestliže jsou pro přepravu některé díly nebo skupiny demontovány, naši prodejci nebo montéři výrobního závodu je namontují na místě. V závislosti na provedení podvalníku je možné se strojem sjet dolů pomocí traktoru, nebo musí být stroj složen pomocí vhodných zvedacích prostředků (vysokozdvižný vozík nebo jeřáb). Přitom je nutné dbát na dostatečnou nosnost zvedacích a vázacích prostředků. Místa pro uchycení a ukotvení jsou označena samolepicími štítky. V případě jiných bodů pro zavěšení se musí brát ohled na těžiště a rozdělení zátěže. Tyto body však v každém případě musí být pouze na rámu stroje. Stroje s E-Managerem U všech strojů s řízením E-Manager je hydraulická funkce zvedání/spouštění možná bez další instalace. Tyto stroje je možné z podvalníku složit bez instalace základní výbavy. Další hydraulické funkce jako "Klapky" nebo "Značkovač" je možné aktivovat až po instalaci základní výbavy do traktoru. Připojí-li se stroj k traktoru s vybavením sběrnicí ISO, lze všechny funkce používat okamžitě, jakmile se software v terminálu traktoru načte a zobrazí. Instalace Zaškolení obsluhy a první instalaci stroje provádí pracovníci našeho zákaznického servisu nebo pracovníci distributora. Používání stroje před zaškolením je zakázáno! Obsluha stroje je povolena až po zaškolení obsluhujícího personálu pracovníky zákaznického servisu resp. prodejce a po přečtení návodu k obsluze. Při instalaci a údržbě hrozí zvýšené nebezpečí nehody. Před provedením instalace a údržby se se strojem seznamte a přečtěte si návod k jeho obsluze. V závislosti na objemu výbavy ¾ Volné dodané díly ze stroje odeberte. ¾ Ze zásobníku osiva vyjměte všechny díly. ¾ Zkontrolujte všechny důležité šroubové spoje. ¾ Promažte všechny maznice. ¾ Zkontrolujte tlak v pneumatikách. ¾ Zkontrolujte upevnění a funkci všech hydraulických spojů a hadic. ¾ Zjištěné závady ihned odstraňte nebo nechte odstranit. Informace o instalaci základní výbavy zjistíte v návodu k "E-Manageru". 16

21 Seřízení značkovače V oblasti otáčení značkovačů se nesmí zdržovat žádné osoby. Na všech pohyblivých dílech jsou místa, kde hrozí nebezpečí ustřižení a pohmoždění. Značkovače se při první instalaci musí nastavit na pracovní záběr. Značení se provádí od středu traktoru. 6,0 m 3,37 m 6,00 m Seřízení značkovače Nastavovací délka značkovačů vyplývá z poloviční šířky stroje plus poloviční rozteče řádků, měřeno od středu vnější řádky. Maestro 8 CC Rozteč Pracovní Délka znamenáku (m) feb 03 řádků (cm) šířka (m) nung Dateiname Entw. Datum ranreißer 70 5,6 3,15 Spuranreißer ed märz ,0 3, ,4 3,60 Maestro 12 CC 45 5,4 2, ,0 3,25 17

22 Hydraulika Maestro 8 CC S H 14 L R L2 R2 5 L1 SZ H H R1 HZ A1 P1 P2 TL 18 SK K K HK MA3 A2 A Hydraulika Maestro 8 CC 1. Hydr. řídicí jednotka s regulačním ventilem průtoku 2. Hydr. spojka 3. Hydr. ventil 4. Hydr. motor dmychadla - hnojivo 5. Hydr. zpětný ventil 6. Manometr pohonu dmychadla 7. Dmychadlo hnojiva 8. Hydr. motor dmychadla - podtlak 9. Manometr přítlaku na botku 10. Dmychadlo podtlaku 11. Prosáklý olej 12. Hydr. válec přítlaku na botku 13. Hydr. řídicí jednotka 14. Hydr. řídicí blok 15. Hydr. uzavírací ventil 16. Hydr. válec - znamenák 17. Hydr. uzavírací ventil - jednostranný 18. Hydr. válec - zvedání 19. Spínač pracovního signálu 20. Škrticí klapka 21. Hydr. válec - sklápění 22. Hydr. tlaková nádoba 23. Manometr - rozkládání eichnung ydraulik maestro cc Zeichnungsnummer 18

23 Funkce hydrauliky Pokud se řídicí jednotky v traktoru nepoužívají, musí být zajištěny nebo zablokovány v přepravní poloze. V rozsahu otáčení sklápěcích dílů stroje se nesmí zdržovat žádné osoby. U všech hydraulických pohybů snižte před dorazem rychlost pohybujících se dílů stroje přiškrcením příslušného ventilu na řídicí jednotce! Sklápěcí pohyby provádějte pouze ve zvednutém stavu stroje. Hydraulické řízení v E-Manageru U strojů s řízením E-Manager se hydraulické funkce volí prostřednictvím menu řízení. E-Manager proto musí být vždy připojen k elektrické soustavě traktoru. Hydraulické funkce lze navolit až po zadání v menu dat stroje a aktivaci hydraulického řízení znamenáku (viz návod k obsluze E-Manager). Funkce "Zvedání" je bez přívodu proudu zapnutá a s přívodem proudu zablokovaná. Funkce "Sklápění a značkovač" jsou s přívodem proudu zapnuté a bez proudu zablokované. Při výpadku proudu dojde při zvednutí stroje k zatažení znamenáků. Maestro CC Při připojování se v prostoru mezi traktorem a strojem nesmí zdržovat žádné osoby. O ostré funkční hrany a při přestavbě stroje se můžete zranit. Zapřažení stroje ¾ Stroj zapřáhněte za traktor na výkyvný tažný závěs nebo spojku s kulovou hlavou. ¾Řízení secího stroje připojte k zásuvce sběrnice ISO na traktoru. ¾Připojte hydraulické spojky pro pracovní hydrauliku a oba pohony dmychadel. ¾Připojte osvětlení. ¾ Připojte pneumatické nebo hydraulické hadice brzdové soustavy. ¾ Vytáhněte odstavnou podpěru a zasuňte do přepravních držáků. ¾ Secí lištu zvedněte a sklopte až na doraz. ¾Sklopte a zajistěte zadní podpěrné patky. ¾Uvolněte parkovací brzdu. Všechny kabely, vedení a hadice uložte tak, aby během provozu (při průjezdu zatáček) nedošlo k jejich poškození. Všechny konektory (hydraulické, elektrické a pneumatické) udržujte v čistotě a dbejte na pevnost jejich spojení. Přes znečištěné konektory se nečistoty dostávají i do protékajících médií. Konektory pak netěsní a v připojených jednotkách dochází k funkčním poruchám a výpadkům. 19

24 Připojení hydrauliky Hydrauliku připojujte pouze tehdy, kdy jsou hydraulické okruhy stroje i agregátu v beztlakém stavu. Hydraulická soustava je pod vysokým tlakem. Unikající kapalina může proniknout kůží a způsobit vážná zranění. Při úrazu ihned vyhledejte lékaře. Pro vyloučení chyb při připojování jsou zásuvné spoje na držácích hadic označeny symboly. Přitom je symbol vždy na hydraulické hadici, která vyžaduje tlak pro uvedení stroje do přepravní polohy. ¾Stroj nadzvedněte ¾Sklopte značkovač ¾ Stroj sklopte U všech hydraulických pohybů snižte před dorazem rychlost pohybujících se dílů stroje přiškrcením příslušného ventilu na řídicí jednotce. Připojení osvětlení Při přepravě po veřejných komunikacích musí být osvětlení stroje připojené a plně funkční. ¾ Konektor osvětlení zásobního vozu připojte na traktoru. ¾ Zkontrolujte funkčnost a čistotu osvětlení a výstražných tabulek. Kontrola funkce brzd Před jízdou po silnici uvolněte parkovací brzdu a zkontrolujte funkci provozní brzdy. Sklápění stroje Sklápění nebo rozkládání stroje se smí provádět, pouze pokud je stroj ve zdvižené poloze. Dodržujte přitom sled činností. Sklápění ¾Víko zásobníku zajistěte upínacími uzávěry. ¾Zapněte E-Manager a na displeji zvolte hydraulickou funkci "Zvedání". ¾Stroj zvedněte. ¾Odstavné podpěry na secí liště sklopte rukou. ¾Na displeji zapněte hydraulickou funkci "Sklápění". ¾ Stroj složte až na doraz. ¾ Hydr. válce na podvozku vyplňte rozpěrnými vložkami (přepravní pojistka pro jízdu po silnici). ¾Stroj spusťte na přepravní pojistku hydraulických válců. ¾ Během jízdy po silnici E-Manager vypněte a řídicí jednotky zajistěte. Rozložení Stroj rozložte v opačném pořadí. Pro provoz na poli stroj rozložte tlakem až na doraz. Tlak je zobrazen na manometru. Předepnutí musí zůstat při výsevu zachováno. Pravidelně kontrolujte ukazatel tlaku Manometr na zásobníku osiva 1. Ukazatel sklápěcího tlaku 2. Tlak v pohonu dmychadla 3. Ukazatel přítlaku na botku 20

25 Odstavení stroje Při manévrování dávejte pozor na okolí. V prostoru manévrování stroje se nesmí zdržovat žádné osoby (děti). Zásobník a systém přihnojování důkladně myjte. Hnojivo je agresivní a podporuje korozi. Velmi agresivně napadá především pozinkované díly, jako jsou šrouby. Odstavení v hale Secí stroj by měl být odstaven v hale nebo pod přístřeškem, aby se v zásobníku, dávkovači a ve výsevních hadicích nehromadila vlhkost. V hale lze stroj odstavit sklopený. Rukou rozložte odstavné podpěry na secí liště a secí lištu na ně spusťte. Odstavné opěry Odstavení venku Venku by se měl stroj odstavit pouze rozložený. Kotoučová krojidla mohou doléhat na zem. Záchytná kola nesmějí ležet na zemi. Jinak budou kvůli poškození pneumatik v krátké době nepoužitelná. Buď rozložte odstavné podpěry nebo odmontujte záchytná kola a zasuňte je shora do držáku. Při delší odstávce by měly být odstavné podpěry rozložené a secí lišta by měla být spuštěná na ně. Secí lišta se musí odstavit na odstavné podpěry nebo na kotoučová krojidla. Jinak by se stroj mohl v důsledku nízkého svislého zatížení závěsu snadno převrátit dozadu a poškodit výsevní tělesa. Odstavení ¾ Stroj odstavujte na vodorovném a pevném podkladu, traktor vypněte. ¾ Stroj zajistěte proti samovolnému pohybu, zatáhněte parkovací brzdu. ¾Venku stroj rozložte. Rozložte odstavné podpěry nebo odmontujte záchytná kola. ¾ Hydraulické a elektrické konektory rozpojte a zavěste do příslušných držáků. ¾Odpojte brzdová vedení. ¾Podstavte odstavnou opěru pod tažnou oj. ¾Stroj vypřáhněte. Po skončení sezóny se musí dávkovače vymontovat, vyčistit a uskladnit na suchém místě. Dávkovače nečistěte vodou. Použijte k tomu kartáče a stlačený vzduch. 21

26 Čištění Pro čištění použijte nezbytné ochranné pomůcky. V oblasti pneumatiky nebo dávkovačů by mohl být usazený zdraví škodlivý prach. ¾Vyprázdněte osivo a hnojivo. ¾ Dávkovač (hnojivo), rozdělovač a hadice přihnojování vyčistěte, výpusť nechte kvůli vyschnutí otevřenou. ¾Zásobník hnojiva a osiva zavřete. ¾Venku dávkovače (jednotlivá zrna) odmontujte a vyčistěte kartáči a stlačeným vzduchem. ¾ Terminál pro řízení secího stroje a dávkovače jednotlivých zrn uskladněte v suchých prostorách. ¾ S pneumatickou brzdou: Odvodněte vzdušník a v případě delšího odstavení zavřete hadicové spojky. Při používání čistěte denně ¾ Otevřete čisticí klapky na secím rámu a důkladně vyčistěte stlačeným vzduchem. Rám slouží jako podtlakový rozdělovač, proto se v něm mohou nacházet zbytky osiva nebo mořidla. Před zahájením sezóny ¾Dávkovače znovu namontujte. ¾Zavřete uzávěr na výpusti. ¾ Znovu těsně a pevně namontujte kryt rámu. Mezi klapkou a krytem nesmí zůstat žádná nečistota. Ztráty vzduchu v podtlakovém systému vedou k chybám v dávkování a ke špatné distribuci zrn. Čisticí klapka secího rámu 22

27 Pneumatika Pneumatická soustava ve stroji se skládá z dmychadla pro suchá hnojiva a podtlakového systému s dmychadlem pro dávkování jednotlivých zrn. Dmychadlo - podtlak Hydraulické dmychadlo pro vytváření podtlaku je poháněno přímo z hydrauliky traktoru. Pro regulaci otáček musí být traktor vybaven regulačním ventilem průtoku. Při čištění nebo opravách dejte pozor na zbytky v systému. Noste ochranné brýle, ochranné dýchací masky a ochranné rukavice! Při odsávání zbytků z dávkovače by se mohl usazovat zdraví škodlivý prach (mořidlo) Hydraulické čerpadlo musí dodávat dostatečné množství oleje, aby otáčky dmychadla neklesaly ani při poklesu otáček traktoru nebo při zapnutí jiné hydraulické funkce A1 P1 P2 TL 18 Podtlak je potřebný pro funkci dávkovače jednotlivých zrn. Podtlak se vytváří v dmychadle a je veden hadicovým systémem a rozvodem v rámu k dávkovačům MA3 A2 A Hydraulika pohonu dmychadla pro hnojivo a podtlak 15 Dmychadlo podtlaku 1. Hydr. řídicí jednotka s regulačním ventilem průtoku 2. Hydr. spojka 3. Hydr. ventil Hydr. motor dmychadla - hnojivo 5. Hydr. zpětný ventil 6. Manometr pohonu dmychadla 7. Dmychadlo hnojiva 8. Hydr. motor dmychadla - podtlak 9. Manometr přítlaku na botku 10. Dmychadlo podtlaku 11. Prosáklý olej Všechny součásti podtlakového systému proto musí být absolutně těsné. Netěsnosti vedou k chybám ve výsevu. Maschine Maistro 8 CC Zeichnung Hydraulik maestro cc 23

28 Údržba ¾ Z lopatek dmychadla odstraňujte usazeniny, předejdete tak vzniku házení a poškození oběžného kola a uložení. ¾Hadice a přípojky denně kontrolujte. ¾ Při používání otevřete čisticí klapky na rámu a rám a hadice vyčistěte. Poškozené nebo skřípnuté hadice nebo vadné přípojky se musí ihned vyměnit nebo opravit. Zařízení na přihnojování pevnými hnojivy Zařízení na pevná hnojiva se skládá ze zásobníku hnojiva s objemem 2800 litrů, dávkovače s výpustí, dmychadla, věže rozdělovače s propojovacími hadicemi a přihnojovacích botek na výsevních jednotkách. Dmychadlo je poháněno přímo z hydrauliky traktoru. Zásobník Pro zajištění ochrany hnojiva před nečistotami, prachem a vlhkem by mělo být víko stále zavřené. Při vysoké prašnosti se může prach ukládat v zásobníku a může zaplnit buňky ve válečku. To vede k chybám v dávkování a zbytečnému opotřebovávání dávkovače. Při přepravě, především po hrbolatých cestách, může hnojivo v zásobníku ztuhnout. Hnojivo musí být před zahájením práce sypké. Hnojivo uvolněte údery zvenčí na zásobník nebo naplňte teprve na poli. Pokud hnojivo ztuhne i v dávkovači, může to přetížit nebo zablokovat motor. Dávkovací buňky se mohou zalepit, což znamená, že není vynášeno správné množství. 24

29 Injektorová výpust V injektorové výpusti přivádí dávkovač hnojivo do proudu vzduchu. Na výpusti je dole namontovaný výklopný kryt. Pro provedení zkoušky výsevku se zde výpust otevře a na skříň se zavěsí zkušební pytel. Rozdělovač Rozdělovače na pevná hnojiva a mikrogranulát (doplňková výbava) jsou umístěny vzadu na rámu nad secí lištou. Rozdělují hnojivo a granuláty hadicemi k botkám. Aby při výsevu nedocházelo k funkčním poruchám na trysce injektoru nebo při dopravě, příp. distribuci hnojiva, musí být všechny přípoje a víko těsně uzavřené. Ztráty vzduchu vedou k chybám v dávkování. Rozdělovač Dávkovač s injektorovou výpustí V rozdělovačích se mohou ukládat usazeniny nebo cizí tělesa. To vede k nerovnoměrnému rozdělování. Hadice nejsou sledovány. Proto je třeba rozdělovače a hadice kontrolovat a čistit denně, podle usazenin třeba i několikrát. Za tím účelem sejměte kryt rozdělovače a odstraňte usazeniny kartáči a stlačeným vzduchem. Pozor: Noste osobní ochranný oděv. V usazeninách mohou být zdraví škodlivé látky (hnojiva, mořidla). Všechny součásti rozdělovačů musí těsnit. I nepatrné netěsnosti a ztráty vzduchu vedou k nerovnoměrné distribuci. Při použití musí být věž rozdělovače vyrovnaná ve svislém směru, jinak se hnojivo rozděluje po šířce stroje nerovnoměrně. 25

30 Dmychadlo hnojivo Přímý pohon Hydraulické dmychadlo je poháněno přímo z hydrauliky traktoru. Pro regulaci otáček musí být traktor vybaven regulačním ventilem průtoku. Hydraulické čerpadlo musí dodávat dostatečné množství oleje, aby otáčky dmychadla neklesaly ani při poklesu otáček traktoru nebo při zapnutí jiné hydraulické funkce. Vytvořený proud vzduchu dopravuje hnojivo od výpusti k radličkám. Potřebné množství vzduchu závisí na druhu a hmotnosti dávkovaného množství hnojiva, počtu výsevních jednotek a rychlosti. Jednoznačnou definici správných otáček dmychadla proto lze stanovit pouze podmíněně, nastavení je nutné zjistit praktickou zkouškou přímo na poli. Proud vzduchu nesmí být příliš velký, aby nedocházelo k vyfukování hnojiva z mřížového plechu na dávkovači (viz dávkovač). Nesmí být ani příliš malý, aby hnojivo nezůstávalo ležet v hadicích a neucpávalo je. Příliš malý proud vzduchu může také negativně ovlivnit distribuci osiva. Proto by mělo být dmychadlo nastaveno na co možná nejvyšší otáčky. Podle počtu výsevních jednotek se pro rovnoměrnou příčnou distribuci doporučují min ot/min. Nastavení dmychadla pro ukládání hnojiva je nutné na začátku práce a u velkých ploch také průběžně pravidelně kontrolovat u všech radliček. Pravidelně se musí kontrolovat znečištění lopatek dmychadla a ochranné mřížky sání a čistit je. Usazeniny na ochranné mřížce vedou z důvodu poklesu množství vzduchu k ucpání hadic. Usazeniny na oběžném kole dmychadla vedou k házení. Uložení je přetěžováno a může se poškodit. Kontroly a údržba ¾ Dodržujte zpětný tlak prosáklého oleje max. 5 bar. ¾ Pravidelně čistěte sací ochranou mřížku, aby se nesnižoval proud protékajícího vzduchu. Zamezíte tím ucpávání. ¾ Z lopatek dmychadla odstraňujte usazeniny, předejdete tak vzniku házení a poškození oběžného kola a uložení. ¾ Dotáhněte upínací kužel na hřídeli dmychadla (viz kap. Příruba dmychadla). 26

31 Přímý pohon motoru dmychadla Zpětné hydraulické vedení je nutné k traktoru připojit bez tlaku! Otáčky dmychadla Potřebné otáčky dmychadla jsou podle množství hnojiva rozdílné. Rovněž pojezdová rychlost, hmotnost a tvar hnojiva jako granulát nebo prášek a další faktory mají vliv na požadované množství vzduchu. Motor ventilátoru A1 P1 P2 2 TL 11 Podle našich zkušeností lze při 8 km/h vynášet až 300 kg/ha při otáčkách dmychadla /min. Pro pokud možno stejnoměrnou příčnou distribuci se musíte snažit o co nejvyšší otáčky (od cca /min), aniž se přitom hnojivo vyfukuje ze seťového lůžka. Správné otáčky se musí zjistit vždy pokusem na poli nebo raději při testu ukládání. Snížit otáčky z / min je možno jen tehdy, když se při měření příčné distribuce zjistí správné rozdělování i při nižších otáčkách. Pro měření příčné distribuce 23 kontaktujte servis HORSCH. 2 S H 14 L R Množství hnojiva L2 / otáčky R2 dmychadla L1 R1 H H 5 SZ HZ 18 Rychlost hnojivo Otáčky K K km/h SK kg/ha HK 1/min 8 17 < < MA3 A2 A3 16 Podle typu hnojiva může být max. možné množství i menší Hydraulika pohonu dmychadla pro hnojivo a podtlak 1. Hydr. řídicí jednotka s regulačním ventilem průtoku 2. Hydr. spojka 3. Hydr. ventil Hydr. motor dmychadla - hnojivo 5. Hydr. zpětný ventil 6. Manometr pohonu dmychadla 7. Dmychadlo hnojiva 8. Hydr. motor dmychadla - podtlak 9. Manometr přítlaku na botku 10. Dmychadlo podtlaku 11. Prosáklý olej

32 Dmychadlo s čerpadlem na vývodovou hřídel Alternativně lze dmychadlo na dopravu hnojiva a vakuové dmychadlo pohánět čerpadlem na vývodové hřídeli. Čerpadla s držáky pevně a bez pnutí připevněte na traktor, jinak by se mohla čerpadla nebo převodovka poškodit P1 3 P2 T Dmychadlo s pohonem vývodovou hřídelí A1 MA3 A2 A3 1. Čerpadlo na vývodové hřídeli pro dmychadlo na dopravu hnojiva 2. Čerpadlo na vývodové hřídeli pro vakuové dmychadlo 3. Hydraulický blok 4. Hydr. motor pohonu dmychadla 5. Zpětný ventil 6. Manometr pohonu dmychadla 7. Dmychadlo pro hnojivo 8. Manometr přítlaku na botku 9. Zpětný ventil se škrticí klapkou 10. Hydr. motor pohonu dmychadla 11. Zpětný ventil 12. Dmychadlo na podtlak 13. Manometr pohonu dmychadla 14. Chladič 15. Filtr olejové nádrže 16. Olejová nádrž 9 1. Upevnění čerpadla: připevněte je ve výšce a určité vzdálenosti bez přepnutí. 2. Odvzdušňovací ventil: čerpadlo s vývodovou hřídelí při vypřáhnutí zavěste do držáku. Při odvzdušnění tak nebude moci dovnitř vniknout voda a neunikne olej. 3. Plnicí otvor pro převodový olej: vypouštěcí šroub je na spodní straně. 4. Okénko ke kontrole hladiny oleje Údržba Upevnění denně kontrolujte a dávejte přitom pozor na netěsnosti v převodovce a dvojitém čerpadle. Převodový olej pravidelně kontrolujte (min. týdně). Převodový olej vyměňte poprvé po hodinách, a poté každých 1000 provozních hodin. aestro cc Technické údaje Hydr. čerpadlo 1: Hydr. čerpadlo 2: Hydr. motor hnojivo: Hydr. motor podtlak: Otáčky vývodové hřídele max.: 16 cm³ 16 cm³ 6 cm³ 5 cm³ 1000 ot/min Ventil 3 wurde geändert Zeichnungsnummer Dateiname ed Entw. Hydr. olejová nádrž: 60 l HVLP 46 Převodový olej pohon: 0,35 l HD85W

33 60 Funkce Obě čerpadla s vývodovou hřídelí pohánějí hyd. motory dmychadla na dopravu hnojiva a vakuového dmychadla. Prostřednictvím regulačních ventilů průtoku (1 / 2) se reguluje množství oleje, a tím otáčky dmychadla. Tlak pro pohony dmychadla stoupá úměrně s otáčkami dmychadla a je pomocí přetlakového ventilu omezen na 190 barů. Manometr umístěný vpředu na zásobníku ukazuje tlak pro dmychadlo na dopravu hnojiva. Přetlakové ventily v hydraulickém bloku chrání jednotlivé komponenty. Zpětné ventily v hydraulickém vedení umožňují dobíhání dmychadla po odpojení vývodového hřídele. Při zpětném toku se olej vede přes chladič a filtr zpět do olejové nádrže. Manometr ve vratné větvi hlídá náporový tlak. Při zpětném tlaku přes 2 bary se musí vyměnit filtr. Nastavení otáček dmychadla Otáčky pro obě dmychadla se nastavují ručním kolečkem. 1. Otáčky dmychadla na dopravu hnojiva 2. Otáčky vakuového dmychadla 3. Nastavení přítlaku na botku (ruční kolečko nebo elektrické nastavení) 4. Zobrazení přítlaku na botku 1 Dmychadlo na dopravu hnojiva by mělo být kvůli dodatečné chladicí funkci vždy nastaveno na min /min. Vakuové dmychadlo může být regulováno pro různé druhy osiva. Index 2 Lfd. Nr. Stück Benennung Landwirtschaft aus Leidenschaft Änderung 80 3 Datum 2 HORSCH Maschinen GmbH Sitzenhof Schwandorf Name 3 mbar Bearb. Gepr. Norm schwarze Schrift auf weißem Grund DIN Rohmaß Werkstückkanten Maßstab: DIN 6784 Allgemeintoleranz ISO m Datum Name Thomsen 4 Horsch Maschinen GmbH Änderungen sind untersagt Bemaßungen in mm 1 : 1 (Benennung) Werkstoff A4 Urheberschutz: Für diese technische Unterlage behalten wir uns alle Rechte vor. Aufkleber Einstellung Gebläsedrehzahl Maestro (Zeichnungsnummer) Blatt Gewicht (kg): 3D Fehler: Keine Referenz Bl Nastavení otáček je třeba při zahřátém oleji ještě jednou zkontrolovat. Vývodová hřídel by neměla mít nastaveny zbytečně vysoké otáčky. Podle množství hnojiva by mělo stačit i 900 otáček. Při výsevu cukrové řepy bez hnojiva může stačit již 650 otáček. Po nastavení potřebných otáček dmychadla je třeba otáčky vývodové hřídele snížit, až klesnou otáčky dmychadla. Poté otáčky vývodové hřídele opět zvyšte o cca 10%. 29

34 Přítlak na botku Přítlak na botku je vytvářen hydraulicky dmychadlem na dopravu hnojiva. Proto musí být při nastavování přítlaku na botku dmychadlo poháněno. Přítlak na botku lze nastavit v závislosti na výbavě buď ručním kolečkem (3) na ventilovém bloku, nebo elektrickým řízením v E-Manageru. Přítlak na botku se zobrazí na manometrech na ventilovém bloku (4) a vpředu na zásobním voze. (viz vyobrazení na předchozí straně). Kontroly a údržba ¾ Dodržujte zpětný tlak max. 2 bary. ¾Zkontrolujte hladinu oleje. ¾Odstraňte nečistoty na ochranné mřížce dmychadla a lamelách chladiče. ¾Odstraňte nečistoty na lopatkách dmychadla. ¾ V případě potřeby vyměňte olej a filtr. ¾Dotáhněte upínací kužele na hřídeli dmychadla (viz kap. Příruba dmychadla). Lamely chladiče je nutné pravidelně čistit, v opačném případě se snižuje proud chlazení a proud vzduchu dmychadla. Hydraulický olej se může přehřát a hadice na hnojivo se mohou ucpat. Při montáži se čerpadlo na vývodové hřídeli nasazuje na hnací konec hřídele. Pomocí držáků se čerpadlo musí na traktor připevnit pevně bez pnutí. Čerpadlo se při provozu nesmí pohybovat, v opačném případě by mohlo dojít k poškození hřídele a ložisek. Dmychadlo s čerpadlem na vývodovou hřídel Závada Možná příčina Odstranění Poškození ložisek dmychadla Těsnicí kroužek hřídele na motoru netěsný Hydr. olej přehřátý Hydr. motor vadný Ložisko čerpadla na vývodovou hřídel vymlácené Žádný tah vzduchu na radličkách Vzduchové hadice ucpané Normální opotřebení Dmychadlo běželo s nadměrným výkonem Nevyváženost lopatkového kola Zpětný tlak větší než 2 bary Dmychadlo běželo s nadměrným výkonem Olejový filtr znečištěný Ochranná mřížka dmychadla znečištěná Olejový chladič znečištěný Otáčky čerpadla na vývodovou hřídel jsou příliš vysoké Dmychadlo běželo s nadměrným výkonem Hydraulický olej znečištěný Čerpadlo příliš utažené nebo nedostatečně pevně připevněné k traktoru Sací mřížka vzduchu znečištěná Výměna ložiska Dmychadlo nikdy neprovozujte bez namontovaných pneumatických hadic Lopatkové kolo vyměňte nebo v případě znečištění zbavte nečistot Zkontrolujte zpětný tlak Snižte výkon a zkontrolujte hladinu oleje Zkontrolujte tlak na dmychadle Vyměňte olej a olejový filtr Ochrannou mřížku dmychadla očistěte Lamely chladiče očistěte Vyvarujte se zbytečného chladicího výkonu, snižte otáčky pohonu Snižte výkon a zkontrolujte tlak na dmychadle Vyměňte hydraulický olej a filtr Ložisko vyměňte, čerpadlo namontujte pevně bez přepnutí Mřížku sacího vzduchu očistěte 30
