1 NÁVOD K OBSLUZE Napájecí zdroj Typ Obj. č.:

2 Přečtěte si pečlivě před prvním použitím napájecího zdroje tento návod k obsluze. Vzniknou-li škody nedodržením tohoto návodu, zaniká nárok na záruku a eventuální ručení výrobce z následků neakceptování návodu. 2 Obsah Strana 1. Účel použití Bezpečnostní upozornění Popis funkcí / použití Uvedení do provozu a připojení Příčiny poruch a jejich odstranění Technické údaje ÚČEL POUŽITÍ Tento přístroj je určen pro použití v uzavřených místnostech.je třeba dbát na bezpečné umístění a dostatečné větrání (Nezakrývat větrací štěrbiny!). 2. BEZPEČNOSTNÍ UPOZORNĚNÍ 2.1 Napájecí zdroj je konstruován v třídě ochrany I dle vyhlášky 0551 Spolku německých elektrotechniků (VDE). Přístroj je odrušený dle vyhlášky 0875 T.11 pracovní křivky B. je vybaven síťovým vedením, ověřeným dle VDE, s euro-vidlicí s ochranným kontaktem a smí být provozován pouze na 230 V/50-60 Hz síti střídavého napětí popř. připojen. 2.2 Je třeba dbát na to, aby se síťové vedení nepoškodilo ani nezničilo. Pokud síťové vedení vykazuje poškození, je třeba přístroj okamžitě vysadit z provozu a odpojit od sítě. Defektní síťové vedení smí být nahrazeno jen odborným personálem v servisní dílně. 2.3 Napájecí zdroje nepatří do dětských rukou! 2.4 V průmyslových zařízeních musí být dodržovány bezpečnostní předpisy spolků profesních sdružení pro elektrická zařízení a provozní prostředky. 2.5 Ve školách, vzdělávacích zařízeních, kutilských a domácích dílnách musí být provozování napájecích přístrojů odpovědně dozorováno školeným personálem. 2.6 Před otevřením, musí být přístroj odpojen od sítě vytažením síťové zástrčky. Při otevření ochranného krytu nebo vyjímání dílů, pokud to není možno provést rukou, mohou být obnaženy díly pod napětím. Také místa připojení mohou být pod napětím. Před údržbou nebo výměnou dílů musí být přístroj

3 odpojen od všech zdrojů napětí, je-li zapotřebí otevření přístroje. Je-li nevyhnutelné nastavení nebo oprava na otevřeném přístroji pod napětím, smí být toto provedeno jen odborníkem, který je seznámen s nebezpečím, které je s tím spojeno, příp. s příslušnými předpisy Kondenzátory v přístroji mohou být ještě nabity, i když byl přístroj odpojen od všech zdrojů napětí. 2.8 Je třeba zajistit, aby byly použity jen pojistky uvedeného typu a uvedeného jmenovitého proudu. Použití spravovaných pojistek nebo přemostění držáku pojistky je nepřípustné. Přístroj je zabezpečen proti přetížení a vybaven ochranou proti zkratu. Při přepálení, uvnitř vložené, vstupní pojistky vznikla tudíž vážná chyba, která musí být nejprve odstraněna odborníkem, než bude možné vložit novou neporušenou pojistku prostřednictvím kvalifikovaného odborníka. 2.9 Nikdy nezapínejte váš napájecí zdroj, když byl právě přenesen z chladné do teplé místnosti. Kondenzovaná voda, která při tom vznikne může za nepříznivých podmínek váš přístroj zničit. Ponechejte přístroj nezapojený, aby se mohl ohřát na pokojovou teplotu Při práci s napájecími zdroji je zakázáno nošení kovových nebo vodivých šperků jako jsou řetízky, náramky, kroužky atd Napájecí zdroje nejsou přípustné pro použití na lidech nebo zvířatech Při sériovém zapojení výstupů jednoho nebo více přístrojů je generováno nebezpečné napětí (>42VDC) Větrací štěrbiny napájecích zdrojů nesmějí být zakryty! Přístroje musí být umístěny na tvrdí, těžko vznětlivé podklady tak, aby mohl vzduch bez překážek vnikat do přístroje. Chlazení přístroje je prováděno prostřednictvím konvekce. Chlazené plochy jsou termicky střeženy a smějí se ohřát na teplotu až 90 C Napájecí zdroje a připojené spotřebiče nesmějí být provozovány bez dohledu. Musí být učiněna opatření na ochranu a bezpečnost připojených spotřebičů proti účinkům napájecích zdrojů (např. přepětí, výpadek napájecího zdroje) a účinkům a nebezpečí, vycházejících ze samotných spotřebičů V případě závady mohou napájecí zdroje vydávat napětí přesahující nastavené výstupní napětí. Přístroj je třeba potom neprodleně odpojit Při práci pod napětím smí být použity jen nástroje, které jsou proto výslovně přípustné. (DIN VDE 0680 T201) 2.17 Výstupy napájecích zdrojů (výstupní zdířky/-svorky) a na nich připojená vedení musí být chráněny před přímým dotykem. K tomu musí mít použitá

4 vedení dostatečnou izolaci popř. dielektrickou pevnost a kontaktní místa musí být chráněna proti dotyku (bezpečnostní zdířky) Musí být zamezeno instalování kovových holých vodičů a kontaktů. Všechna tato místa musí být zakryta vhodnými, těžko vznětlivými izolačními hmotami nebo jinými opatřeními a tím chráněna před přímým dotykem. Před přímým dotykem musí být chráněny i elektricky vodivé díly připojených spotřebičů příslušnými opatřeními Předpokládá-li se, že již není možný bezpečný provoz, je třeba přístroj okamžitě odstavit z provozu a zajistit proti náhodnému spuštění. Předpokládá se, že již není bezpečný provoz, když - přístroj, zejména síťová zástrčka vykazuje znatelná poškození, - přístroj již nepracuje a - byl vystaven delšímu uskladnění za nepříznivým podmínek nebo - těžkým transportním zatížením POPIS FUNKCÍ / POUŽITÍ Síťové vstupní napětí 230 V/50 Hz je přiloženo prostřednictvím interní pojistky Si1 a osvětleného síťového vypínače (1) na prstencovém řiditelném transformátoru. Paralelně k prstencovému řiditelnému transformátoru je napětí odebíráno pro transformátor T2. Prostřednictvím oddělovacího transformátoru T2 (Bv 5311) se provádí galvanické oddělení od sítě a aktivace výstupních napětí. Na výstupu oddělovacího transformátoru se nachází termický pojistkový automat (jistič) (4). Paralelně k AC-výstupním zdířkám je zapojen přístroj s plochou cívkou (8) pro indikaci napětí. Přes vestavěný můstkový usměrňovač je usměrňováno střídavé napětí z transformátoru 2 a zarovnáváno nabíjecím kondenzátorem C 1. Toto stejnosměrné napětí na je odebíráno na separátních přístrojových svorkách (3).

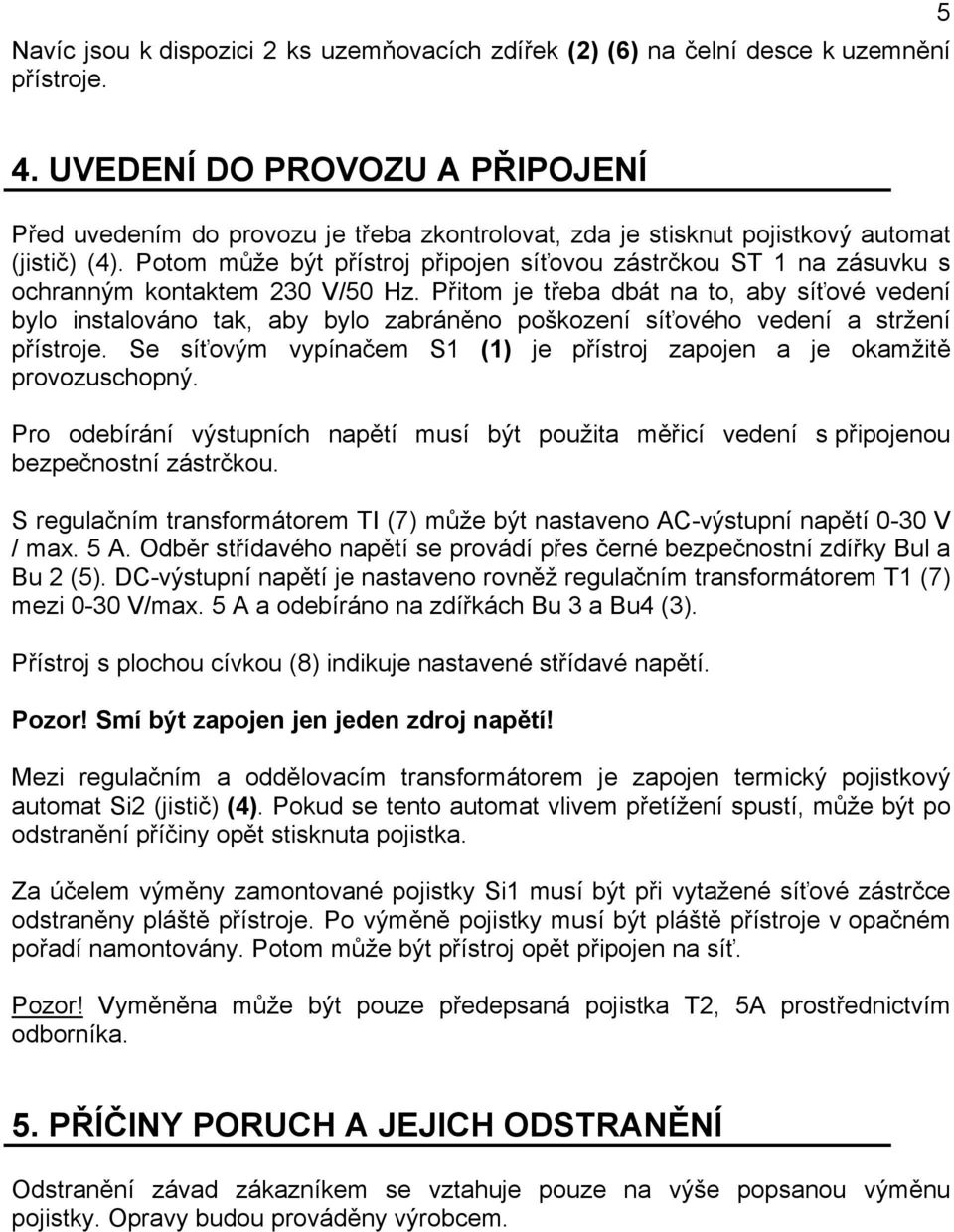

5 Navíc jsou k dispozici 2 ks uzemňovacích zdířek (2) (6) na čelní desce k uzemnění přístroje UVEDENÍ DO PROVOZU A PŘIPOJENÍ Před uvedením do provozu je třeba zkontrolovat, zda je stisknut pojistkový automat (jistič) (4). Potom může být přístroj připojen síťovou zástrčkou ST 1 na zásuvku s ochranným kontaktem 230 V/50 Hz. Přitom je třeba dbát na to, aby síťové vedení bylo instalováno tak, aby bylo zabráněno poškození síťového vedení a stržení přístroje. Se síťovým vypínačem S1 (1) je přístroj zapojen a je okamžitě provozuschopný. Pro odebírání výstupních napětí musí být použita měřicí vedení s připojenou bezpečnostní zástrčkou. S regulačním transformátorem TI (7) může být nastaveno AC-výstupní napětí 0-30 V / max. 5 A. Odběr střídavého napětí se provádí přes černé bezpečnostní zdířky Bul a Bu 2 (5). DC-výstupní napětí je nastaveno rovněž regulačním transformátorem T1 (7) mezi 0-30 V/max. 5 A a odebíráno na zdířkách Bu 3 a Bu4 (3). Přístroj s plochou cívkou (8) indikuje nastavené střídavé napětí. Pozor! Smí být zapojen jen jeden zdroj napětí! Mezi regulačním a oddělovacím transformátorem je zapojen termický pojistkový automat Si2 (jistič) (4). Pokud se tento automat vlivem přetížení spustí, může být po odstranění příčiny opět stisknuta pojistka. Za účelem výměny zamontované pojistky Si1 musí být při vytažené síťové zástrčce odstraněny pláště přístroje. Po výměně pojistky musí být pláště přístroje v opačném pořadí namontovány. Potom může být přístroj opět připojen na síť. Pozor! Vyměněna může být pouze předepsaná pojistka T2, 5A prostřednictvím odborníka. 5. PŘÍČINY PORUCH A JEJICH ODSTRANĚNÍ Odstranění závad zákazníkem se vztahuje pouze na výše popsanou výměnu pojistky. Opravy budou prováděny výrobcem.

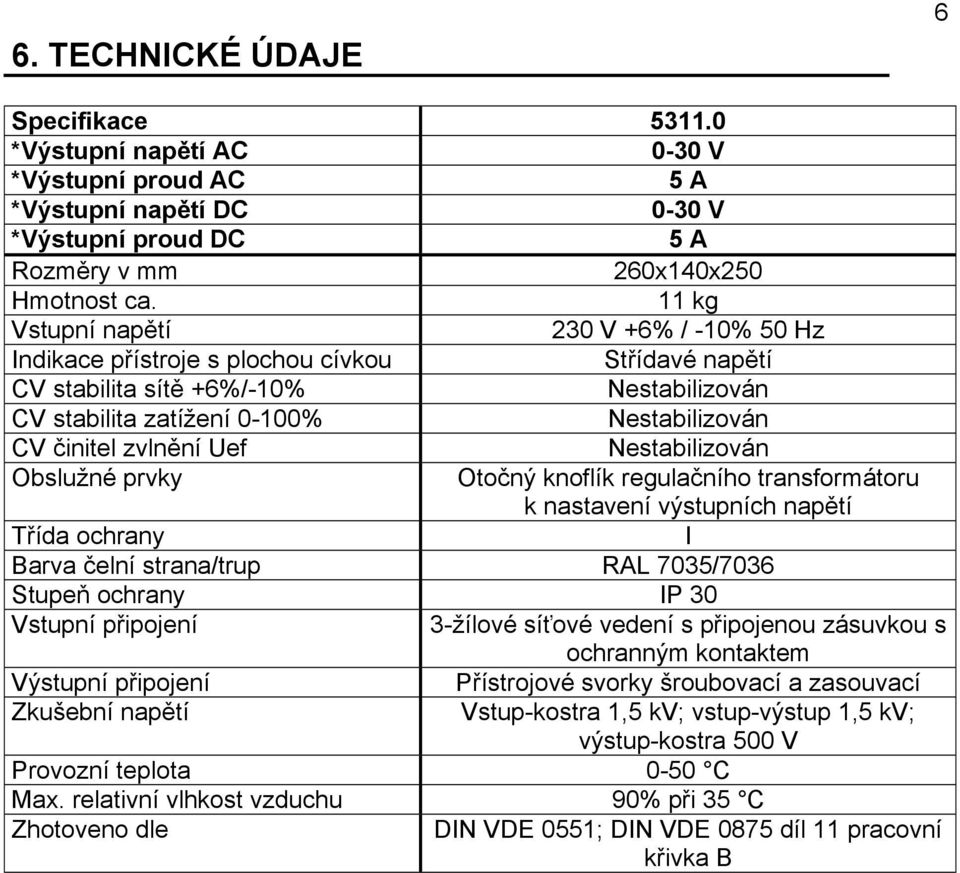

6 6. TECHNICKÉ ÚDAJE 6 Specifikace *Výstupní napětí AC 0-30 V *Výstupní proud AC 5 A *Výstupní napětí DC 0-30 V *Výstupní proud DC 5 A Rozměry v mm 260x140x250 Hmotnost ca. 11 kg Vstupní napětí 230 V +6% / -10% 50 Hz Indikace přístroje s plochou cívkou Střídavé napětí CV stabilita sítě +6%/-10% Nestabilizován CV stabilita zatížení 0-100% Nestabilizován CV činitel zvlnění Uef Nestabilizován Obslužné prvky Otočný knoflík regulačního transformátoru k nastavení výstupních napětí Třída ochrany I Barva čelní strana/trup RAL 7035/7036 Stupeň ochrany IP 30 Vstupní připojení 3-žílové síťové vedení s připojenou zásuvkou s ochranným kontaktem Výstupní připojení Přístrojové svorky šroubovací a zasouvací Zkušební napětí Vstup-kostra 1,5 kv; vstup-výstup 1,5 kv; výstup-kostra 500 V Provozní teplota 0-50 C Max. relativní vlhkost vzduchu 90% při 35 C Zhotoveno dle DIN VDE 0551; DIN VDE 0875 díl 11 pracovní křivka B
