MEgA - Měřicí Energetické Aparáty. Obr. 1: Mechanické rozměry indikátoru MEg60

Transkript

1

2 MEgA - Měřicí Energetické Aparáty Obr. 1: Mechanické rozměry indikátoru MEg60 2

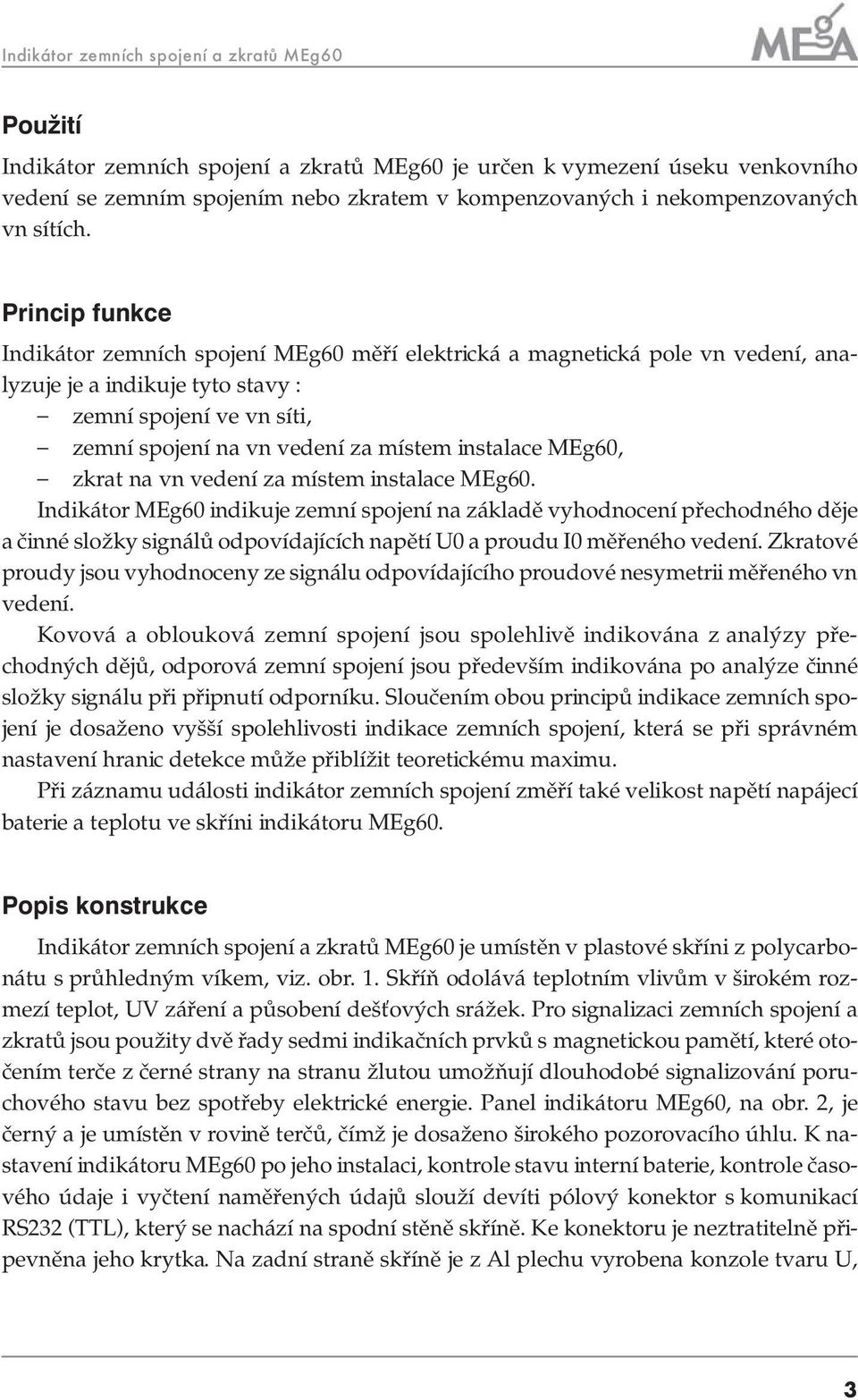

3 Indikátor zemních spojení a zkratů MEg60 Použití Indikátor zemních spojení a zkratů MEg60 je určen k vymezení úseku venkovního vedení se zemním spojením nebo zkratem v kompenzovaných i nekompenzovaných vn sítích. Princip funkce Indikátor zemních spojení MEg60 měří elektrická a magnetická pole vn vedení, analyzuje je a indikuje tyto stavy : zemní spojení ve vn síti, zemní spojení na vn vedení za místem instalace MEg60, zkrat na vn vedení za místem instalace MEg60. Indikátor MEg60 indikuje zemní spojení na základě vyhodnocení přechodného děje a činné složky signálů odpovídajících napětí U0 a proudu I0 měřeného vedení. Zkratové proudy jsou vyhodnoceny ze signálu odpovídajícího proudové nesymetrii měřeného vn vedení. Kovová a oblouková zemní spojení jsou spolehlivě indikována z analýzy přechodných dějů, odporová zemní spojení jsou především indikována po analýze činné složky signálu při připnutí odporníku. Sloučením obou principů indikace zemních spojení je dosaženo vyšší spolehlivosti indikace zemních spojení, která se při správném nastavení hranic detekce může přiblížit teoretickému maximu. Při záznamu události indikátor zemních spojení změří také velikost napětí napájecí baterie a teplotu ve skříni indikátoru MEg60. Popis konstrukce Indikátor zemních spojení a zkratů MEg60 je umístěn v plastové skříni z polycarbonátu s průhledným víkem, viz. obr. 1. Skříň odolává teplotním vlivům v širokém rozmezí teplot, UV záření a působení dešťových srážek. Pro signalizaci zemních spojení a zkratů jsou použity dvě řady sedmi indikačních prvků s magnetickou pamětí, které otočením terče z černé strany na stranu žlutou umožňují dlouhodobé signalizování poruchového stavu bez spotřeby elektrické energie. Panel indikátoru MEg60, na obr. 2, je černý a je umístěn v rovině terčů, čímž je dosaženo širokého pozorovacího úhlu. K nastavení indikátoru MEg60 po jeho instalaci, kontrole stavu interní baterie, kontrole časového údaje i vyčtení naměřených údajů slouží devíti pólový konektor s komunikací RS232 (TTL), který se nachází na spodní stěně skříně. Ke konektoru je neztratitelně připevněna jeho krytka. Na zadní straně skříně je z Al plechu vyrobena konzole tvaru U, 3

4 MEgA - Měřicí Energetické Aparáty viz obr. 1 jejímiž dvěma otvory se provleče 16 mm široká páska Band-IT, kterou se indikátor MEg60 připevní ke stožáru vn vedení. Popis signalizace Indikátor zemních spojení a zkratů MEg60 má v normálním provozním stavu otočeny všechny terče indikačních prvků na černou stranu. Při napěťovém rozvážení vn sítě v důsledku zemního spojení, kdy se napětí postižené fáze přiblíží k nule a napětí zbývajících dvou nepostižených fází vzroste ke sdružené hodnotě, se otočí prostřední terče obou řad (stripů) na žlutou stranu, viz obr. 2. Indikace zemního spojení ve vn síti nastane po časově filtrovaném napěťovém rozvážení. Všechny typy indikací jsou automaticky vynulovány za naprogramovanou dobu, maximálně 18hod. Zemní spojení na vn vedení za místem instalace indikátoru MEg60 je signalizováno dvěma krajními terči každé řady tj. celkem čtyřmi do čtverce umístěnými terči, které se otočí na žlutou stranu, viz obr. 3. Pokud je při pohledu na svislý průhledný panel indikátoru MEg60 otočena na žlutou stranu horní krajní čtveřice terčů, nachází se zemní spojení na vn vedení ve směru pohledu. Při indikaci zemního spojení dolní krajní čtveřicí terčů nastalo zemní spojení ve směru opačném než je směr pohledu na panel indikátoru MEg60. Indikace zemního spojení nastane za několik sekund po jeho vzniku. Při průchodu zkratového proudu vn vedením v místě instalace indikátoru MEg60 se otočí na žlutou stranu všech čtrnáct terčů. Také ukončení signalizace zkratu tj. otočení terčů zpět na černou stranu se uskuteční za naprogramovanou dobu. Testování správné funkce indikátoru MEg60 lze uskutečnit programovým resetem pomocí programu Indikátor IZS MEg60 nebo vodivým spojením kontaktů RESET na základní desce indikátoru MEg60, viz obr. 4. Po resetu se postupně otočí všechny terče na žlutou stranu a pak se vrátí na stranu černou. Popis instalace Indikátor zemních spojení a zkratů MEg60 se instaluje nejlépe na jednoduchý nebo dvojitý dřevěný nebo betonový stožár vzdušného vn vedení s vodorovným nebo trojúhelníkovým uspořádáním fázových vodičů tak, aby směr pohledu na svislý čelní panel indikátoru MEg60 s komunikačním konektorem směrem k zemi byl ve směru fázových vodičů, přednostně směrem od rozvodny. Je však možná i instalace opačným směrem. Indikátor MEg60 se instaluje na stožár vn vedení co nejníže, avšak mimo dosah bez použití pracovních pomůcek, tj. do výše cca 2,5 m. Indikátor MEg60 nelze instalovat na tyto stožáry: kovové, s dvojitým vedením, 4

5 Indikátor zemních spojení a zkratů MEg60 s vertikálním uspořádáním fázových vodičů, rohový, s úhlem mezi příchozím a odchozím vedením větším než 30, s přechodem vzdušné vedení kabelové vedení, s uzemněnou konzolou vn vedení, s izolovanými vodiči, zarostlý křovinami do výše vyšší než 1 m, v blízkosti jiných vn a vvn vedení. Napě ová hladina blízkého vedení [kv] Min. vzdálenost blízkého vedení [m] Po připevnění indikátoru MEg60 na stožár vn vedení je nutné připojit napájení a vynulovat datovou paměť indikátoru. To se provede tak, že po demontování průhledného svislého víka a vyklonění černého panelu se pod jeden kontakt šroubovací dvojsvorky U NAP základní desky indikátoru MEg60, viz obr. 4, připojí vývod kladného pólu lithiové baterie LS Záporný pól baterie je ke společné svorce GND připojen při výrobě. Poté se krátkodobě vodivě propojí kontakty RESET základní desky a zkontroluje se, zda se uskuteční postupná aktivace terčů do žluté a následně se terče vrátí na černou stranu. Pak se černý panel vrátí zpět do svislé polohy a zkontroluje se přítomnost těsnící pryže v průhledném víku skříně, které se řádně přišroubuje všemi čtyřmi šrouby ke skříni indikátoru. Nastavení parametrů indikátoru MEg60 Intenzita elektrického a magnetických polí v místě instalace indikátoru MEg60 v normálním provozním stavu závisí na uspořádaní a vzdálenostech fázových vodičů, vzdálenostech skříně indikátoru MEg60 od fázových vodičů a od země, rovnoběžnosti umístění skříně indikátoru MEg60 s fázovými vodiči a dalším. Aby bylo možné uskutečnit nastavení citlivosti jednotlivých měřících kanálů indikátoru MEg60 je nutné, aby vn vedení bylo pod napětím a bylo zatíženo. Nastavení parametrů indikátoru MEg60 po jeho instalaci se provede pomocí programu Indikátor IZS MEg60 spuštěného v přenosném počítači, který je připojen na konektor RS 232 jednotky indikátoru MEg60 speciálním aktivním komunikačním kabelem PC MEg60. Podle úrovní signálů nastaví obsluha zesílení jednotlivých kanálů. Dále zadá, zda a za jak dlouhou dobu v dané vn síti nastává při vzniku zemního spojení připnutí odporníku a jak dlouhou dobu je odporník připnut. Naprogramuje dobu indikace zemního spojení nebo zkratu a případně změnu směru indikace zemního spojení. Při programování měření obsluha podle přenosného PC nastaví, případně jen zkontro- 5

6 MEgA - Měřicí Energetické Aparáty luje, časový údaj interních hodin indikátoru MEg60. Protože interní hodiny indikátoru MEg60 neumožňují samočinné přepnutí na letní a zimní čas, navrhuje se nastavovat čas interních hodin indikátorů MEg60 dle SEČ tj. zimního času. Programem Indikátor IZS MEg60 se provede vynulování případných při instalaci vzniklých nevýznamných záznamů v datové paměti indikátoru MEg60 a indikátor MEg60 se naprogramuje na měření. Po vynulování a naprogramování se komunikační kabel odpojí od jednotky MEg60. Při odpojování nebo připojování komunikačního kabelu je možné změnami polí v těsné blízkosti indikátoru MEg60 způsobit nevýznamný záznam. Před vyčtením změřených dat z datové paměti indikátoru MEg60 do přenosného PC se zadá název datového souboru. Až po zkontrolování správnosti dat přenesených do PC se naměřená data v paměti MEg60 mohou vymazat. Podrobný popis nastavení parametrů indikátoru MEg60, programování a vyčtení naměřených dat je uveden v uživatelském popise programu Indikátor IZS MEg60. Technické parametry Napěťová hladina 22 kv, 35 kv Frekvence napětí 50 Hz Indikační prvek pasivní s magnetickou pamětí Signalizace černá/žlutá strana terče, 13 mm Počet indikačních prvků 14 Typ pracovní baterie LS33600 Minimální doba funkce při běžných provozních podmínkách 4 roky Velikost skříně (v š h) mm Minimální počet záznamů prvních 90 záznamů detailně následujících 80 záznamů komprimovaně, indikace nezávisí na zaplnění datové paměti Stabilita časového údaje 1 s/1 den, napájení nezávislou Li baterii ER1/2AA CD Komunikace RS 232/19200Bd, programování a vyčtení změřených dat Pracovní teplota 25 C až +60 C Vlhkost 99% Krytí IP 43 Pozn.: Indikátor MEg60 při záznamu události změří a zaznamená také napětí pracovní baterie a teplotu ve skříni MEg60. 6

7 Indikátor zemních spojení a zkratů MEg60 Obr. 2: Panel indikátoru MEg60 Obr.4: Napájecí svorky a resetovací kontakty Obr. 3: Směry indikací zemního spojení 7
