1 Návod na obsluhu CTS-600 Automatik pro NILAN VPL 15C EC/ 25C EC 1

2 Obsah str. 2 Úvod str. 3 Typy zařízení str. 4 Přehled tepelných čidel str. 5 Ovládací panel str. 6 Přehled menu str. 7 Mody provozu str. 8 Hlavní menu str. 9 Ukazatel poplachů str. 10 Ukazatel dat str. 13 Volba uživatele str. 14 Nastavení hodin str. 15 Týdenní program str. 16, 17, 18 Registr dohřevu str. 19 Chlazení str. 20 Výměna vzduchu str. 21 Filtr vzduchu str. 22 Regulace teploty str. 23 Nastavení řeči str. 24 Rozměry zařízení str. 25 Příslušenství / náhradní díly str. 26 2

3 Prosíme, zkontrolujte, zda byly se zařízením dodány tyto dokumenty: - návod na montáž - návod na obsluhu CTS-600 (tento dokument) - plán zapojení - záruční list Tento dokument obsahuje popisy menu a možnosti při ovládání CTS-600. V tomto popisu mohou být údaje o funkcích, které Vaše zařízení mít nemusí. Pokud není uvedeno jinak, platí popis k zařízení, které je uvedeno na str.5 V případě nejasností se obraťte na zastoupení Nilan pro ČR: Setrite s.r.o. tel.: koranda@setrite.cz 3

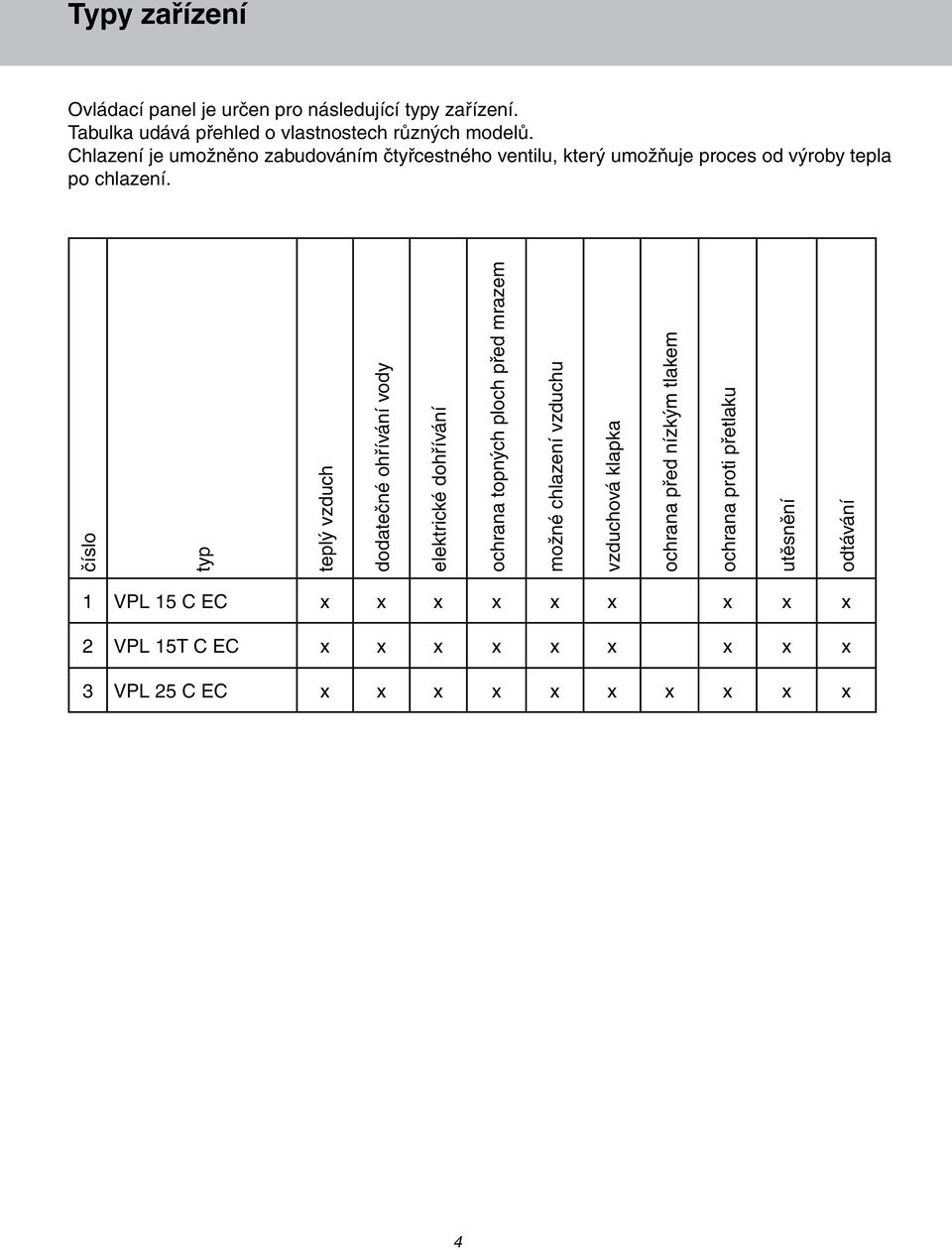

4 Typy zařízení Ovládací panel je určen pro následující typy zařízení. Tabulka udává přehled o vlastnostech různých modelů. Chlazení je umožněno zabudováním čtyřcestného ventilu, který umožňuje proces od výroby tepla po chlazení. číslo typ teplý vzduch dodatečné ohřívání vody elektrické dohřívání ochrana topných ploch před mrazem možné chlazení vzduchu vzduchová klapka ochrana před nízkým tlakem ochrana proti přetlaku utěsnění odtávání 1 VPL 15 C EC x x x x x x x x x 2 VPL 15T C EC x x x x x x x x x 3 VPL 25 C EC x x x x x x x x x x 4

5 Přehled tepelných čidel bezpečnostní spínač CTS-600 ovládací panel Napájení 1N 230V 50Hz max.10a min. 2x2x0,25mm 2 (párové) max. 50m přívod vzduchu do místnosti přívod vnějšího vzduchu odvětrání odtah použitého vzduchu odvod kondenzátu Popis čidel: T1 - tepelné čidlo pro venkovní vzduch T2 - tepelné čidlo pro přívod vzduchu při větrání (bez dohřevu) T5 - čidlo pro měření teploty vody T6 - čidlo pro měření teploty vody ve výparníku T7 - teplotní čidlo v přívodu vzduchu po eventuelním dohřevu T10 - teplotní čidlo v odsávání vzduchu z místnosti (příslušenství) T15 - čidlo teploty - předává údaj do ovládacího panelu CTS-600 5

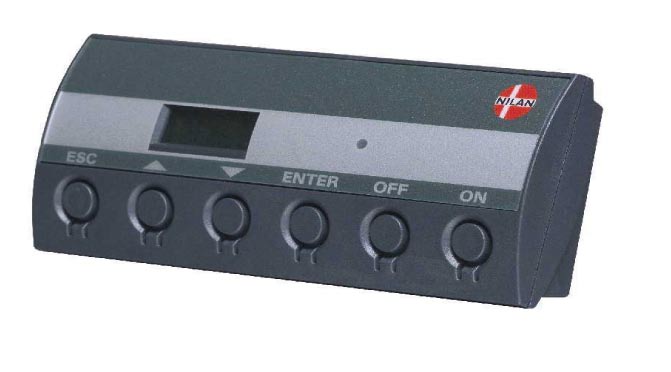

6 Ovládací panel Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení Svítící dioda na přední části panelu ukazuje: Nepřetržitě svítící žlutá: provoz s utěsněním Blikající žlutá: zařízení ve stavu poplachu Na ovládacím displeji se zobrazují 2 řádky po 8 znacích. V horní řádce je pomocný text. Ve spodní řádce hodnota odpovídající nastavení pomocného textu. Text se ukazuje, pokud je zařízení pod proudem, zařízení je ve stavu OFF-Modus nebo pokud nebylo delší dobu používáno. Alarm Zeit einstellen se ukáže, pokud je zařízení více dnů bez proudu. Hodiny se musí znovu nastavit. Mody se obsluhují takto: Pokud hodnota nebo funkce má být změněna, používá se nebo. K aktivaci menu se používá. Při změně požadované hodnoty je nutno držet tak dlouho, až se tato hodnota ukáže blikající. Nyní je možno provést žádanou změnu pomocí. K potvrzení zvolené hodnoty použít. Ovládací panel by měl být v průběhu volby menu nebo jeho prohlížení v blízkosti zařízení. Pokud se v průběhu dvou minut neprovede žádné stisknutí tlačítka, přepne se ovládání automaticky zpět na hlavní menu. Může se stát, že před přepnutím na hlavní menu zapomenete uložit změněné hodnoty stisknutím tlačítka. Pak je možno se vrátit při programování zpět - ESC a pokračovat na zvoleném bodu. 6

7 Přehled menu CTS obsahuje 10 menu (pokud je zařízení vybaveno registrem dohřevu). Ovládání je vždy ve výchozím bodu hlavního menu (na vyobrazení v tlustších rámečcích). Z tohoto bodu je možno pomocí zvolit ostatní menu. Str. 10 Ukazatel nulového stavu poplachu. Ukazatel posledních 16 poplachů. Str. 13 Provozní modus (topení, auto, chlazení) teplot, stupně větrání, ukazatel použité verze softwaru. Str. 9 Str. 14 Hlavní menu ukazatel zvoleného provozního modu.po návratu do hlavního menu stisknout ESC. Pro volbu změny intenzity odvodu a přívodu vzduchu, větrání a OFF. Zvolená funkce je aktivována buď kontaktem nebo stisknutím tlačítka. Str. 15 Nastavení hodin. Hodiny je nutno znovu nastavit, pokud je zařízení déle než 1 den bez el. proudu. Změna letního a zimního času se musí provést manuálně. Str.16 Str. 18 Týdenní program lze nastavit ze stavu ON/OFF. Pokud je aktivován, ukazuje se na hlavním menu P. Zařízení je vybaveno registrem dohřevu. Registr dohřevu může být nastaven ve stavu ON/OFF. Ochrana před mrazem zůstává ve stavu OFF aktivní. Str. 19 Nastavení chladící funkce v provozu s utěsněním. Str. 20 K volbě výměny vzduchu, řízené výměny vzduchu. Str. 21 Ukazatel výměny nebo čištění filtru z výroby nastaven na 90 dnů. Poplach jde pomocí menu Alarme anzeigen vynulovat. Str. 22 Nastavení nejnižší teploty. Maximální teplota přívodního vzduchu pro registr dohřevu se může nastavit. Str. 23 Volba žádané řeči: anglicky, německy, francouzsky švédsky, dánsky, norsky, finsky. 7

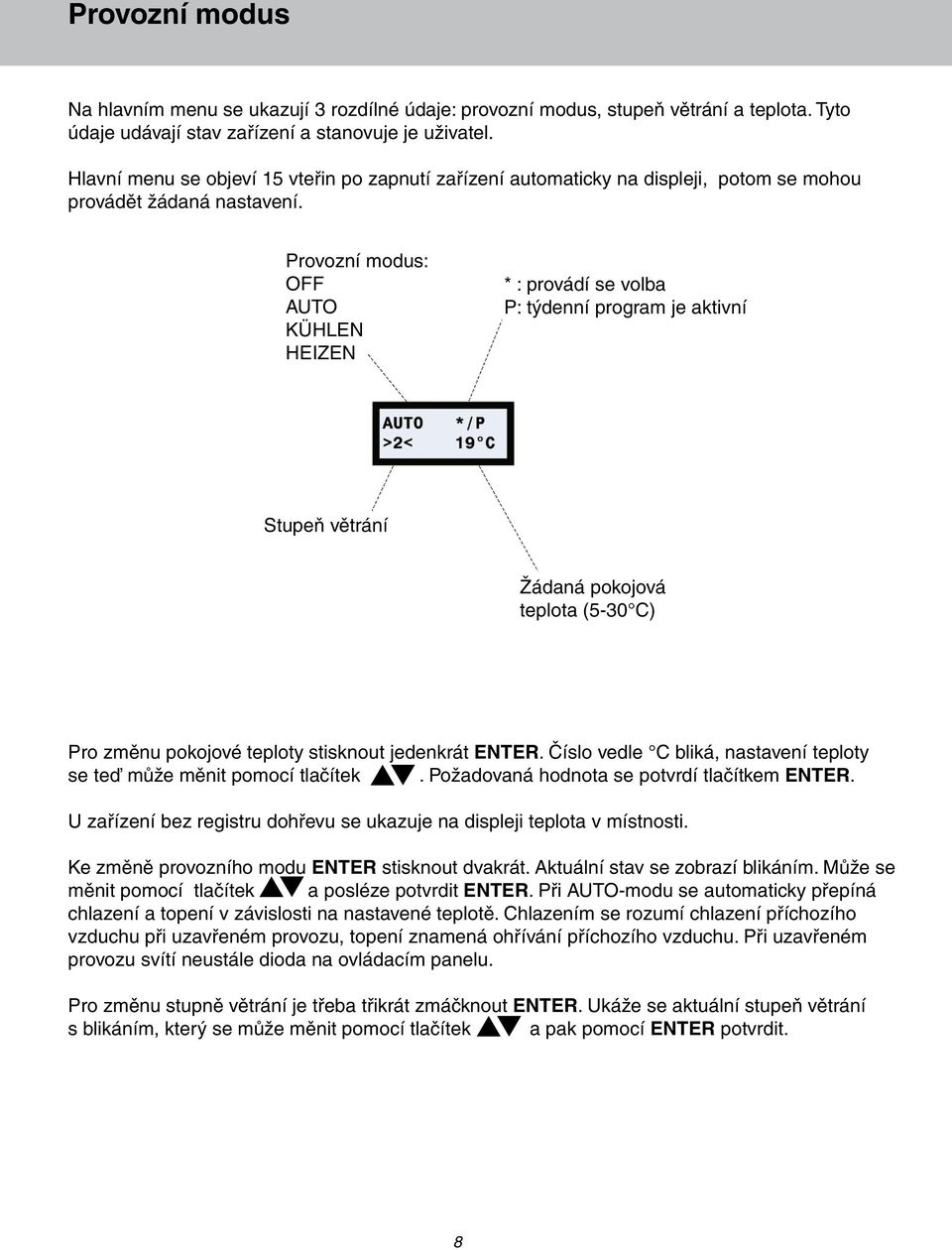

8 Provozní modus Na hlavním menu se ukazují 3 rozdílné údaje: provozní modus, stupeň větrání a teplota. Tyto údaje udávají stav zařízení a stanovuje je uživatel. Hlavní menu se objeví 15 vteřin po zapnutí zařízení automaticky na displeji, potom se mohou provádět žádaná nastavení. Provozní modus: OFF AUTO KÜHLEN HEIZEN * : provádí se volba P: týdenní program je aktivní Stupeň větrání Žádaná pokojová teplota (5-30 C) Pro změnu pokojové teploty stisknout jedenkrát. Číslo vedle C bliká, nastavení teploty se teď může měnit pomocí tlačítek. Požadovaná hodnota se potvrdí tlačítkem. U zařízení bez registru dohřevu se ukazuje na displeji teplota v místnosti. Ke změně provozního modu stisknout dvakrát. Aktuální stav se zobrazí blikáním. Může se měnit pomocí tlačítek a posléze potvrdit. Při AUTO-modu se automaticky přepíná chlazení a topení v závislosti na nastavené teplotě. Chlazením se rozumí chlazení příchozího vzduchu při uzavřeném provozu, topení znamená ohřívání příchozího vzduchu. Při uzavřeném provozu svítí neustále dioda na ovládacím panelu. Pro změnu stupně větrání je třeba třikrát zmáčknout. Ukáže se aktuální stupeň větrání s blikáním, který se může měnit pomocí tlačítek a pak pomocí potvrdit. 8

9 Hlavní menu Hlavní menu se ukazuje cca 15 vteřin po zapnutí zařízení. Blikající body menu jsou označeny uvozovkami. Níže uvedené zobrazení ukazuje v něm obsažené body: Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení V provozním modu AUTO se automaticky přepíná provoz topení nebo chlazení podle nastavené teploty. Týdenní program možno nastavovat. Udaný stupeň větrání platí pro odvod vzduchu. Provoz topení podle zvolené teploty. Týdenní program možno nastavit. Provoz chlazení podle zvolené teploty + neutrální zóna /5 C/.Týdenní program možno nastavit. 9

10 Ukazatel poplachů Pokud je ukazatel poplachů aktivován, bliká na ovládacím panelu žlutá dioda. Na menu ANZEIGE ALARME lze zjistit poplachový stav zařízení a čas poplachu.nulový stav poplachu je také na menu vyznačen. Nulový stav poplachu. Jednotlivé poplachy v nulovém stavu. Jen aktivní poplachy možno vynulovat. Při ukázání Alarm 0 jsou všechny poplachy vynulovány. Seznam poplachů ukazuje 0-3 poplachy. Nové a kritické poplachy napřed. ALARMLOG se po výpadku proudu znovu nastaví. Ukazuje posledních 16 poplachů, AL1 je nejnovější ALARMLOGDATA Okamžitý stav poplachu. 10

11 Kódy poplachů ukazují případné poruchy nebo dávají důležité informace pro uživatele. Poplachy se dělí na tyto kategorie: K - kritický: A - varování: I - informace: Provoz je částečně nebo úplně přerušen, pokud je poplach aktivní. Je kritický, pokud situace nebude v určitém čase vyřešena. Normální provoz není narušen. Potvrzením poplachu bude zrušen. Kód poplachu kategorie text Popis/příčina odstranění žádný poplach 01 K HARDWARE Závada v hardware řízení. Pokud nepomůže vynulování, volat servis. 02 K TIMEOUT Varování A ke kritickému poplachu. Poplach zaznamenat a vynulovat. Pokud nezmizí, volat servis. 04 K PRESSO Hlášení vysokého tlaku v chlazení, pravděpodobně vyvolané vysokou teplotou ucpaného filtru či defektu větráku. Zjistit příčinu, odstranit, vynulovat. Pokud se vynulování nezdaří, volat servis. 06 K ABTAUUNG Odtávání je špatně nastaveno, zařízení se zastavilo. Příčinou může být nastavení příliš nízké teploty. Poznamenat si aktuální teploty z menu DATEN ANZEIGEN. Pokud nelze poplach vynulovat, volat servis. 10 K ZU HEISS Elektrický registr dohřevu je přehřátý. Špatné proudění vzduchu pravděpodobně kvůli ucpanému filtru, přívodu vzduchu nebo výfuku přiváděného vzduchu. Zkontrolovat, zda je vzduch vyfukován do bytu, filtry a sání, vynulovat alarm. Pokud nepomohou tyto kroky, volat servisní službu. 11 K LUFTSTROM Nedostatečný přívod vzduchu viz bod 10. Viz bod

12 15 A RAUMNIEDRIG Při pokojové teplotě pod 10 C se zařízení zastaví, aby se zamezilo dalšímu ochlazování. Pustit topení, vynulovat. 16 I SOFTWARE Závada v řídícím programu. Volat servis. 17 I WATCHDOG Závada v řídícím programu. Volat servis. 18 I SETUP Ztratila se část nastavení programu. Příčinou může být ztráta napájení nebo blesk. Zařízení běží ve standardním nastavení. Vynulovat, nastavit týdenní program. Pokud zařízení neběží podle nastavení, volat servis. Řídící program je přístupný pouze servisní službě. 19 I FILTER Hlídač výměny a čištění filtrů je nastaven na interval 30, 90, 180, 360 dnů. Standardní nastavení je 90 dnů. Filtr vyčistit nebo vyměnit, vynulovat. 21 I ZEIT EINSTELLEN Objeví se při výpadku el. proudu. Zkontrolovat týdenní nastavení, opravit, vynulovat. 22 I T LUFT Přívodní vzduch se nedá ohřát dle požadavků (pouze s registrem dohřevu). Zařízení a registr ohřevu nemohou zvednout teplotu na požadovanou hodnotu. Snížit požadovanou teplotu přívodního vzduchu. Alarm vynulovat. 12

13 Uvádění dat Aktuální provozní data lze najít na menu ANZEIGE DATEN. Umístění čidel je uvedeno na zobrazení na str. 5. T10 je externí čidlo, které může být namontováno v kanálu odvodu vzduchu. T10 může být určeno v servisním menu jako řídící čidlo teploty v místnosti. Viz. montážní návod Pokojová teplota. Změřeno na čidle T15 CTS-600 Teplota přiváděného vzduchu bez dohřevu (čidlo T2), teplota přiváděného vzduchu s dohřevem (čidlo T7) Verze software použitá v zařízení Verze software použitá na panelu ovládání 13

14 Volba uživatele Menu BENUTZERWAHL nabízí možnost řízení provozu v menu tlačítkem externě nebo kontaktem. Uživatel má 4 možnosti volby odsávání, vhánění vzduchu, prodloužení a OFF. Odsávání a vhánění Máme možnost odsávací nebo vháněcí dmychadlo použít omezenou dobu na vyšší nebo nižší stupeň. Ostatní funkce modu hlavního menu zůstanou nezměněné. Externí zásah aktivuje časový počítač. Větrání bude požadovanou dobu udržováno na daný stupeň, až externí kontakt jej uzavře. Prodloužení Máme možnost využít vháněcí nebo odsávací dmychadlo tak, že pomocí nižších nebo vyšších otáček můžeme teplotu přívodního vzduchu po omezenou dobu změnit. Externí zásah aktivuje časový počítač. OFF Vypnutí externího ovládání nebo kontaktní funkce. Blikající funkce menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení Čas a stupeň je nutno stejně stanovit pod WAHL VORTSETZ. Volba uživatele mimo službu. Žádaný čas zvolených funkcí udat v hodinách a minutách. Max. 8 hodin. Žádaný stupeň teploty (5-30 C). Funkce se nachází jen pod WAHL VORTSETZ. Žádaný stupeň větrání 1-4 lze vypnou přes externí funkci. 14

15 Nastavení hodin Hodiny si zachovají svoji funkci při výpadku proudu do 24 hodin. Pak se nastavení hodin vypne, ohlásí se poplach Zeit einstellen. Změna na letní nebo zimní čas se musí provést manuálně. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení Funkce hodin se nastavuje jen jednou - Montag (pondělí) = 1 Vteřiny se při ukládání počtu minut vynulují. 15

16 Týdenní program Zařízení je vybaveno třemi standardními týdenními programy (viz str.18). Z výroby je nastaveno na program Je možno naprogramovat individuální týdenní program, nebo standardní program s malými změnami. Blikající body menu jsou označeny uvozovkami. 16

17 Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení Zde jsou tři standardní programy. Standardní programy se nedají vymazat. Mohou se vyvolat a upravit podle přání. Zde se mohou vymazat všechny uživatelem zvolené programy. Provoz podle týdenního programu na hlavním menu je P. Provoz podle hlavního menu. Zde je možnost nastavit vlastní program nebo změnit hodnoty ve standardním programu. Je-li více funkcí kódováno pro jeden čas, je aktivována ta poslední. Podle udaných hodnot pro týdenní program se mohou tyto hodnoty kopírovat pro zbývající dny. 17

18 Program den funkce čas větrání teplota 1 6: Program 1 pondělí - pátek 2 8: : : sobota - neděle 1 8: : Program 2 pondělí - neděle 1 8: : Program 3 pondělí - pátek 1 7: :00 OFF 21 Nastavení týdenního programu Den v týdnu Stupeň funkce pro každý den je možné 6 úrovní funkce Čas pro aktivování stupně funkce Stupeň větrání Zvolená pokojová teplota 18

19 Registr dohřevu Menu HEIZUNG W-HEIZRG je přístupné pouze tehdy, je-li do zařízení namontován registr dohřevu a řízení v SERVISE Menu bylo nastaveno na Nachheizregister. Blikající body v menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení Po namontování registru dohřevu se stává řídícím čidlem T7 místo čidla T2. T7 je za registrem. Přídavný ohřev prostřednictvím registru dohřevu se může v této pozici vypnout. Ochrana proti mrazu je stále aktivní, T7 je řídícím čidlem. 19

20 Chlazení Menu KÜHLEN lze nastavit hodnoty nastavení chlazení v závislosti na pokojové teplotě. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení SET: hlavní menu nebo zvolená teplota týdenního programu +5 : dovoluje chlazení 5 C přes zvolenou pokojovou teplotu Možnosti volby: OFF, 0, 1, 2, 3, 4, 5, 7 a 10 C. Příklad: Žádaná pokojová teplota v hlavním menu = 21 C Chlazení nastaveno = 5 C Start kompresoru = 26 C 20

21 Výměna vzduchu V menu LUFTWECHSEL je možno zvolit dva stupně větrání podle přání. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení Při nastaveni KOMFORT je výměna vzduchu vyrovnaná. To znamená přívod a odvod vzduchu je stejný. Při nastavení ENERGIE vzniká v důsledku závislosti nastavené teplotní křivky optimální energetický provoz. Při regulaci podle křivky je přiváděný vzduch stále temperován, pokud není energie k dispozici. V případě nutnosti je přívod uzavřen (ukazatel dat ukazuje WARTET ) Křivka MIN má oblast nastavení od 15 do 31 C Křivka MAX má oblast nastavení od 29 do 60 C 21

22 Filtr vzduchu Menu LUFTFILTR dává uživateli možnost zadat nastavení, při jakém časovém intervalu se zobrazí signál pro výměnu filtru nebo jeho vyčištění. Zařízení je z výroby nastaveno na interval 90 dní. Hlídač stavu filtrů může být namontován. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení 22

23 Regulace teploty V menu TEMP STEUERG je možnost nastavit nejvyšší a nejnižší teplotu pro přiváděný vnější vzduch. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení Nejnižší teplota v létě, nastavení v rozmezí C. Ukáže se jen u zařízení s registrem dohřevu na obslužném panelu. Nejnižší teplota v zimě, nastavení v rozmezí C. Nejvyšší teplota na přívodu vzduchu v létě, možnost nastavení C. Nejvyšší teplota na přívodu vzduchu v létě, možnost nastavení C. Minimální vnější teplota, při které bude zařízení ještě používáno v letním provozu. Klesne-li teplota pod 12 C, běží zařízení na zimní provoz. 23

24 Nastavení řeči Na tomto menu lze zvolit jazyk, který se bude zobrazovat na ukazatelích. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivování funkce pro potvrzení výběru pro vypnutí zařízení pro zapnutí zařízení 24

25 Rozměry zařízení (směrné hodnoty) Zdroj proudu VPL 1N 230V 50Hz max 10A Bezpečnostní vypínač Min 2x2x0,25mm 2 (stočeno) max 50m CTS ovládací panel zprava zpředu zleva vstup vnějšího vzduchu 2. výfuk větrání 3. výfuk přídavného vzduchu 4. výpust 5. uzávěr 6. zvlhčovač (zakrytý) 7. výparník 8. elektrické přípoje 9. výfuky přívodu vzduchu 10. ventilátor sání 1 odvod kondenzátu Rozměry v mm: Váha v kg: jednotka filtrační jednotka s tep. trubicí 25

26 Příslušenství / náhradní díly filtrace označení počet číslo zboží F5 sada pro odváděný vzduch F7 sada pro přiváděný vzduch deskový filtr deskový filtr filtrace označení počet číslo zboží Čepicový filtr Filtr s T- trubicí a kontrol. otvorem VPL 25 C EC filtrace označení počet číslo zboží Čepicový filtr Vodní topné těleso + řízení/kanálový přípoj označení počet číslo zboží Elektrické topné těleso označení spotřeba počet číslo zboží Filtrace FU filtrace třída filtru označení počet číslo zboží deskový filtr - sada deskový filtr - sada Topný kabel pro odvod kondenzátu (ochrana proti mrazu) filtrace označení číslo zboží Topný kabel (udat délku) 26
