1 VYHRAZENÁ TECHNICKÁ ZAŘÍZENÍ Ing. Petr Andiel

2 VYHRAZENÁ TECHNICKÁ ZAŘÍZENÍ - DEFINICE Vyhrazená technická zařízení dle zákona č. 174/1968 Sb. jsou zařízení se zvýšenou mírou ohrožení zdraví a bezpečnosti osob a majetku, která podléhají dozoru podle tohoto zákona. Elektrická zařízení Plynová zařízení Zdvihací zařízení Tlaková zařízení Podle stupně nebezpečnosti se vyhrazená technická zařízení zařazují do tříd, popřípadě skupin a stanoví se způsob prověřování odborné způsobilosti organizací, podnikajících fyzických osob a fyzických osob k činnostem na těchto zařízeních.

3 zákona č. 174/1968 Sb. 6C ORGANIZACE A PODNIKAJÍCÍ FYZICKÉ OSOBY A) ZAJISTÍ PŘI UVÁDĚNÍ DO PROVOZU A PŘI PROVOZOVÁNÍ VYHRAZENÝCH TECHNICKÝCH ZAŘÍZENÍ BEZPEČNOSTNÍ OPATŘENÍ A PROVEDENÍ PROHLÍDEK, REVIZÍ A ZKOUŠEK VE STANOVENÝCH PŘÍPADECH; PŘI VÝROBĚ VYHRAZENÝCH TLAKOVÝCH ZAŘÍZENÍ, NEVZTAHUJE-LI SE NA NĚ PLATNÉ NAŘÍZENÍ VLÁDY VYDANÉ K PROVEDENÍ ZVLÁŠTNÍHO ZÁKONA B) MOHOU MONTOVAT, OPRAVOVAT, PROVÁDĚT REVIZE A ZKOUŠKY VYHRAZENÝCH TECHNICKÝCH ZAŘÍZENÍ, PLNIT NÁDOBY PLYNY A VYRÁBĚT VYHRAZENÁ TLAKOVÁ ZAŘÍZENÍ, NEVZTAHUJE-LI SE NA NĚ PLATNÉ NAŘÍZENÍ VLÁDY VYDANÉ K PROVEDENÍ ZVLÁŠTNÍHO ZÁKONA, JEN POKUD JSOU ODBORNĚ ZPŮSOBILÉ A JSOU DRŽITELI OPRÁVNĚNÍ C) ZAJISTÍ, ABY VE STANOVENÝCH PŘÍPADECH ZKOUŠKY, REVIZE, OPRAVY, MONTÁŽ NEBO OBSLUHU VYHRAZENÝCH TECHNICKÝCH ZAŘÍZENÍ VYKONÁVALY JEN FYZICKÉ OSOBY, KTERÉ JSOU ODBORNĚ ZPŮSOBILÉ, A VE STANOVENÝCH PŘÍPADECH JSOU TÉŽ DRŽITELI OSVĚDČENÍ.

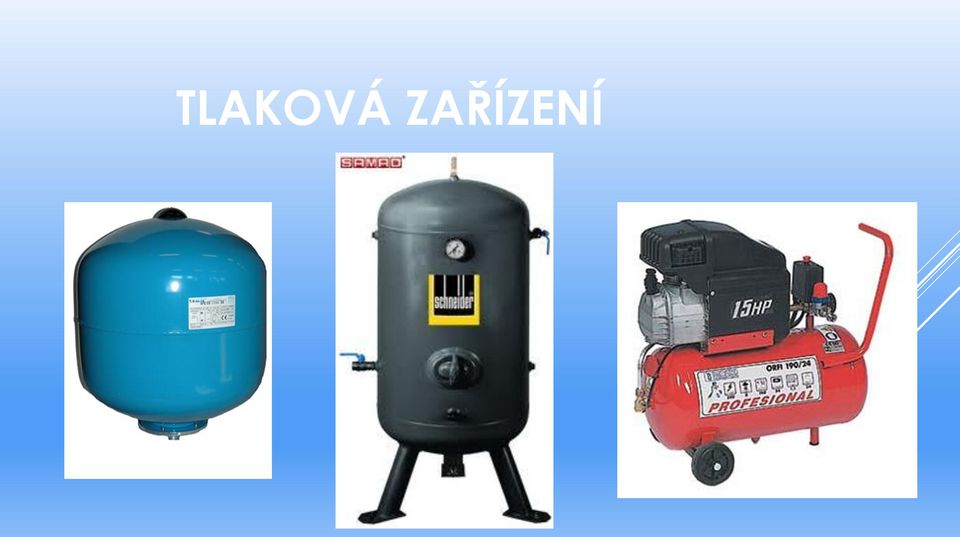

4 TLAKOVÁ ZAŘÍZENÍ

5 CO PATŘÍ MEZI TLAKOVÁ ZAŘÍZENÍ? vyhláška č. 18/1978 Sb. parní a kapalinové kotle s konstrukčním přetlakem 0,07 MPa a teplota pracovní látky převyšuje bod varu při tomto přetlaku, tlakové nádoby, jejichž pracovní přetlak převyšuje 0,07 MPa a které obsahují plyny, páry nebo žíravé, jedovaté a výbušné kapaliny o jakékoliv teplotě nebo jakékoliv kapaliny o teplotě převyšující bod varu při přetlaku 0,07 MPa, kovové tlakové nádoby k dopravě plynů, jejichž kritická teplota je nižší než 50 C, nebo plynů, u nichž při teplotě 50 C je absolutní tlak vyšší než 0,3 MPa.

6 CO NEPATŘÍ MEZI TLAKOVÁ ZAŘÍZENÍ? a) kotle pracující s radioaktivními látkami nebo kotle umístěné v prostředí s neutronovým tokem, b) kotle o objemu do 10 litrů (včetně), u nichž bezpečnostní součin z konstrukčního přetlaku v MPa a objemu v litrech nepřesahuje 10, c) tlakové nádoby pracující s radioaktivními látkami nebo tlakové nádoby umístěné v prostředí s neutronovým tokem, d) tlakové nádoby do 10 litrů (včetně), u nichž bezpečnostní součin nepřevyšuje 10, e) tlakové nádoby z trubek i nekruhových průřezů o nejvyšším vnitřním rozměru do 100 mm (včetně) bez sběračů, popřípadě se sběrači, pokud sběrač z trubky i nekruhového průřezu nemá vnitřní rozměr větší než 150 mm (včetně), f) topná tělesa pro parní a vodní (kapalinové) vytápění, g) potrubí, jeho rozšířené části a tlakové nádoby do něho vestavěné (určené například k uvolňování tlaku nebo jako zásobníky), jejichž vnitřní průměr (D) nepřesahuje trojnásobek vnitřního průměru (d) největší připojené trubky (D < 3d), jakož i všechny rozšířené části potrubí a tlakové nádoby do něho vestavěné, pokud slouží jen k dopravě pracovní látky (například rozdělovače, odlučovače, sběrače), h) tlakové části strojů a technických zařízení, které nejsou samostatnými tlakovými nádobami (například válce pístových strojů, skříně parních turbín, větrníky pístových kapalinových čerpadel, chladiče kompresorů, tlaková pouzdra zapouzdřených rozvoden), i) ohřívače vzduchu, prašníky, čističe plynu vysokých pecí, j) nafukovací nekovová zařízení, u nichž vnitřní přetlak stlačeného plynu zajišťuje jejich tvar a tuhost (například pneumatiky, pneumatické nosníky, plováky), k) nádoby na plyny o tlakovém objemu do 0,22 litru (včetně), l) nevratné tlakové nádoby pro aerosoly a podobné použití, m) přepravitelná tlaková zařízení, pokud se na ně vztahuje zvláštní právní předpis.[2c]

7 TLAKOVÁ ZAŘÍZENÍ - předpisy Vyhláška č. 18/1979 Sb. vyhláška o určení vyhrazených tlakových zařízení a podmínkách jejich bezpečnosti ČSN Tlakové nádoby stabilní provozní požadavky ČSN Tlakové nádoby stabilní. Technická pravidla. Konstrukce. Část 5.2: Výstroj tlakových nádob Část 7.2: Pasport

8 TLAKOVÁ ZAŘÍZENÍ - pasport Základní doklad, který potvrzuje charakteristiku nádoby a soulad s technickou dokumentaci. Vypracovává výrobce nádoby a musí tam být údaje o částech namáhaných přetlakem (u výrobce archivace 10 let).

9 TLAKOVÁ ZAŘÍZENÍ obsah pasportu 1. Všeobecné údaje 2. Technická charakteristika a parametry 3. Údaje o pojistných ventilech a bezpečnostní výstroji 4. Údaje o základní armatuře 5. Přehled o použitém materiálu 6. Výpočet pevnosti nádoby 7. Náčrtek nádoby s rozměry.

10 TLAKOVÁ ZAŘÍZENÍ obsah pasportu

11 TLAKOVÁ ZAŘÍZENÍ revize Výchozí revize Provozní revize Vnitřní revize Zkouška těsnosti Tlaková zkouška

12 TLAKOVÁ ZAŘÍZENÍ Výchozí revize PROVÁDÍ SE U TLAKOVÝCH NÁDOB nových rekonstruovaných nebo opravených u kterých došlo ke změně použití nebo přemístění revizní zpráva příloha pasportu U sériově vyráběných nádob dodávaných se zdrojem tlaku osvědčení o jakosti a kompletnosti výrobku.

13 TLAKOVÁ ZAŘÍZENÍ provozní revize První do dvou týdnu po zahájení provozu nádoby Další jednou ročně U nádob chladících zařízení jednou za dva roky

14 TLAKOVÁ ZAŘÍZENÍ vnitřní revize Maximálně 1 x za 5 let Před rekonstrukcí a po ní nebo po větších opravách Při odstávce větší než dva roky Po každém přemístění Při změně pracovní tekutiny

15 Nelze provést TLAKOVÁ ZAŘÍZENÍ vnitřní revize U neprůlezných nádob 1 x za 5 tlaková zkouška Zkouška těsnosti a kontrola podezřelých míst ultrazvukem

16 TLAKOVÁ ZAŘÍZENÍ zkouška těsnosti Musí být provedena: Po každé vnitřní revizi Je-li potřeba určit místo a rozsah netěsností

17 Provádí se: TLAKOVÁ ZAŘÍZENÍ tlaková zkouška Nejpozději 1 x za 9 let Po provozní přestávce delší než dva roky (je-li nutné po vnitřní revizi) Po přemístění nádoby (je-li nutné po vnitřní revizi) Po překročení nejvyššího pracovního přetlaku nebo nejvyšší pracovní teploty

18 Nelze provést TLAKOVÁ ZAŘÍZENÍ tlaková zkouška U expanzních nádob 1 x za 5 let zkouška těsnosti

19 TLAKOVÁ ZAŘÍZENÍ revizní záznamy REVIZNÍ ZÁZNAM TLAKOVÉ NÁDOBY Název provozovatele: TEKRO, spol. s r.o , Uničov Název nádoby: expansomat Výrobní č.: Umístění: kotelna AB Rok výroby: 1999 Objem: 200 l Provozní přetlak: 180 kpa Provozní revize dne : Při provozní revizi byla provedena prohlídka pláště tlakové nádoby a nebylo na něm shledáno zjevných závad. Průchodnost pojistného ventilu byla ověřena jeho nadzvednutím, tlakoměr byl vynulován. Obsluha nádoby je stanovena a proškolena. Provozní deník TNS byl předložen. Zjištěné závady: 1. Nebyl předložen pasport nádoby, který si vyžádejte od výrobce nebo od dodavatele. 2. Nebyl předložen zápis o provedené tlakové zkoušce dle bodu j) čl. 121 ČSN Závady odstraňte do Tlaková nádoby je schopna dalšího provozu.

20 TLAKOVÁ ZAŘÍZENÍ harmonogram revizí Ochranné systémy, s.r.o. Plán revizí a zkoušek tlakové nádoby Název tlakové nádoby: VZDUŠNÍK Umístění tlakové nádoby: KOMPRESOROVNA Výrobní číslo: 158 Evidenční číslo: Rok výroby: 1995 Provozní přetlak: 1,1 MPa Objem: 300 l Datum výchozí revize: Datum poslední provozní revize: Datum poslední vnitřní revize a zkoušky těsností: Datum poslední tlakové zkoušky: Provozní revize Vnitřní revize/ Zkouška těsnosti Tlaková zkouška Provozní revize Vnitřní revize/ Zkouška těsnosti Tlaková zkouška Provozní revize Vnitřní revize/ Zkouška těsnosti Tlaková zkouška Provozní revize Vnitřní revize/ Zkouška těsnosti Tlaková zkouška Provozní revize Vnitřní revize/ Zkouška těsnosti Tlaková zkouška 11/ / / / / /2017 5/2017 Pověřená obsluha tlakové nádoby: Petr Botur Datum školení: Pověřená osoba za bezpečný provoz TNS: Ing. Jiří Lyko

21 TLAKOVÁ ZAŘÍZENÍ jmenování odpovědných osob 1. Pracovník zodpovědný za bezpečný a hospodárný provoz 2. Obsluha tlakových nádob - školení 1 x za 3 roky

22 TLAKOVÁ ZAŘÍZENÍ jmenování odpovědných osob

23 TLAKOVÁ ZAŘÍZENÍ povinnosti obsluhy Deník tlakových nádob

24 TLAKOVÁ ZAŘÍZENÍ povinnosti obsluhy 1. Kontrola pojistného ventilu - 1 x za měsíc (u nádob do 4 MPa nebo s teplotou pracovní látky do 300 o C) - 1 x za rok (jedovaté, žíravé nebo jiné nebezpečné s prac. přetlakem nad 10 MPa) - 1 x za 4 měsíce 2. Kontrola tlakoměrů 3. Kontrola teploměrů

25 TLAKOVÁ ZAŘÍZENÍ odstavení z provozu 1. Vznikne-li trhlina. 2. Netěsnosti v rozebíratelných spojích, obsahuje-li žíravé, jedovaté, výbušné nebo hořlavé látky. 3. Dojde-li k selhání bezpečnostní výstroje. 4. Hrozí-li přímé nebezpečí úrazu osob. 5. Vyskytnou-li se jiné neobvyklé jevy. 6. Při vzniku deformací na stěnách nádoby. 7. Při překročení max. teploty, která by mohla narušit pevnost materiálu. 8. Ve všech případech stanovených provozními pokyny.

26 TLAKOVÁ ZAŘÍZENÍ výbuch tlakové nádoby

27 ZDVIHACÍ ZAŘÍZENÍ

28 ZDVIHACÍ ZAŘÍZENÍ - legislativa Vyhláška č. 19/1979 Sb. - kterou se určují vyhrazená zdvihací zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti ČSN Bezpečnostní předpisy pro výtahy - Provoz a servis výtahů ČSN Bezpečnostní předpisy pro výtahy - Prohlídky a zkoušky výtahů v provozu ČSN ISO Bezpečné používání jeřábů ČSN ISO Inspekce ZZ

29 CO PATŘÍ MEZI ZDVIHACÍ ZAŘÍZENÍ? Vyhrazená zdvihací zařízení a zdvihadla a pojízdná zdvihadla o nosnosti nad 5000 kg, b jeřáby o nosnosti nad 5000 kg bez omezení, b1 jeřáby mostové, podvěsné mostové ovládané ze země a portálové, b2 jeřáby sloupové, věžové a derikové, b3 jeřáby stohovací a lanové, b4 jeřáby na automobilovém nebo pásovém podvozku, b5 jeřáby nakládací, c pohyblivé pracovní plošiny s výškou zdvihu nad 3m bez omezení, c1 pohyblivé pracovní plošiny umístěné na podvozku, c2 zavěšené plošiny, d stavební výtahy s výškou zdvihu nad 3m, jimiž se dopravují také osoby, e výtahy, které jsou trvalou součástí staveb, o nosnosti nad 100 kg a s výškou zdvihu nad 2m bez omezení, e1 elektrické výtahy, e2 hydraulické výtahy, f regálové zakladače se svisle pohyblivými stanovišti obsluhy.

30 CO PATŘÍ MEZI ZDVIHACÍ ZAŘÍZENÍ? Nevyhrazená zdvihací zařízení vrátky, zdvižné vozíky, stabilní konstrukce, na nichž jsou umístěna zdvihadla, pojízdná zdvihadla a jeřáby, zdvihací zařízení, konstruovaná a sestavená výlučně pro montážní účely (montážní stožáry, ramena, nástavby apod.), závěsné dopravníky, nakladače, zdvihací čela nákladních automobilů, mechanické rampy, plošiny pro zdvihání automobilů, výsuvné žebříky, prostředky pro vázání, zavěšení a uchopení břemen, které nejsou trvalou součástí zařízení, pomocná (jednoúčelová) manipulační zařízení, která jsou součástí technologických linek strojů.

31 ZDVIHACÍ ZAŘÍZENÍ - výtahy Základní bezpečnostně technické požadavky na výtahy Do prostorů, kde se pohybuje klec zamezen vstup osobám Vyznačení nosnosti na výtahu (počet osob a hmotnost břemen v kg) Strojovna výtahu uzamykatelná Označení ovládacích prvků v kleci výtahu ALARM

32 Technická dokumentace ZDVIHACÍ ZAŘÍZENÍ - výtahy Výtahy uvedené do provozu do 4/1999 musí mít: Dispoziční výkres Elektrická/hydraulická schémata Mazací plán Pasport výtahu/revizní kniha výtahu/kniha odborných prohlídek výtahu/doklady o zkouškách výtahu/kniha výtahu,

33 Technická dokumentace ZDVIHACÍ ZAŘÍZENÍ - výtahy Výtahy uvedené do provozu po 4/1999 musí mít dokumentaci dle NV č. 27/2003, kterým se stanoví technické požadavky na výtahy musí být vybaveny: Návod k používání včetně výkresů a schémat nezbytných pro běžný provoz a vztahujících se k údržbě, zkoušení, opravám, pravidelným kontrolám a vyprošťování osob Knihu výtahu, do které se zaznamenávají opravy, pravidelné kontroly a podobně. Označení CE v každé výtahové kleci

34 Povinnosti provozovatele: ZDVIHACÍ ZAŘÍZENÍ - výtahy Udržování výtahu v podmínkách bezpečného provozu prostřednictvím servisní firmy Zajištění odpovídající technické dokumentace u výtahu Zajištění, aby servisní firma byla bezodkladně informována - okamžitě při zjištění jakékoliv nesprávné funkce výtahu - okamžitě po vyřazení výtahu z provozu v případě vzniku nebezpečné situace - po každém vyprošťovacím zásahu jím pověřenou a servisní firmou poučenou osobou - před každou úpravou mající vztah k výtahu a/nebo k jeho okolí nebo používání - před inspekční prohlídkou prováděnou jakoukoliv autorizovanou/akreditovanou stranou stojící mimo uzavřenou servisní smlouvu nebo prováděním prací na výtahu jiných než údržbářských - před vyřazením výtahu z provozu na dobu delší než je lhůta mezi 2 odbornými prohlídkami výtahu a před zpětným zařazením do provozu

35 ZDVIHACÍ ZAŘÍZENÍ - výtahy provozní prohlídka (dozorce výtahů): odborná prohlídka : výtahy určené pro dopravu osob výtahy určené pro dopravu nákladů - 1 x za 2 týdny - 1 x za 4 týdny výtahy určené k dopravě osob s převažujícím přístupem veřejnosti, které byly vyrobeny po x za 3 měsíce/do x za 2 měsíce výtahy určené k dopravě osob bez převažujícího přístupu veřejnosti, které byly vyrobeny po x za 4 měsíce/do x za 3 měsíce výtahy určené pouze pro dopravu materiálu 1 x 6 měsíců odborná zkouška výtahy pro dopravu osob nebo osob a nákladů - 1 x za 3 roky výtahy pouze pro dopravu materiálu inspekční prohlídka provádí inspekční orgán - 1 x za 6 let - 1 x za 6 let

36 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Základní technická dokumentace: List technických údajů Pasport Technický popis zařízení Návod k obsluze Návod k údržbě Pokyny k běžné údržbě Pokyny k montáži Seznam náhradních dílů a příslušenství

37 ZDVIHACÍ ZAŘÍZENÍ - školení Perioda školení: stanovuje zaměstnavatel (v osnově školení, v systému bezpečné práce ZZ) Rozsah školení: stanovuje zaměstnavatel (v osnově školení, v systému bezpečné práce ZZ) Osoba školitele: není stanovena, dle návodu výrobce, doporučen revizní technik

38 ZDVIHACÍ ZAŘÍZENÍ rozsah školení Pověřená osoba - Uživatel ZZ : základní školení - provádí revizní technik ZZ jmenování do funkce - provádí personální ředitel společnosti opakované školení - 1 x za 2 roky - provádí RTZZ Jeřábník třídy O: základní školení teoretické v rozsahu 8 hod provádí revizní technik ZZ praktické v rozsahu 40 hod - zajistí pověřená osoba pod dohledem zkušeného jeřábníka opakované školení v rozsahu 4 hod, 1 x ročně - provádí revizní technik ZZ Vazač: základní školení teoretické v rozsahu 8 hod provádí revizní technik ZZ praktické v rozsahu 40 hod - zajistí pověřená osoba pod dohledem zkušeného vazače opakované školení v rozsahu 2 hod, 1 x ročně - provádí revizní technik ZZ

39 ZDVIHACÍ ZAŘÍZENÍ rozdělení jeřábů O zdvihadla, mostové, portálové ovládané ze země A mostové, portálové ovládané z koše nebo z kabiny B věžové, sloupové, derikové a portálové s výložníkem C kolejové a železniční výložníkové jeřáby D mobilní jeřáby N nakládací jeřáby S jeřábové příslušenství např. VZV E plovoucí jeřáby F lanové jeřáby

40 Vazač: ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla typ A vyškolen a prakticky zaučen pro všechny druhy vázání všemi druhy vázacích prostředků delší a náročnější školení + zácvik vystavuje se vazačský průkaz Typ B vyškolen a praktický zaučen v rámci systému bezpečné práce pro daná pracoviště vázání nesmí být hlavní pracovní náplni nevydává se vazačský průkaz, pouze karta vazače

41 ZDVIHACÍ ZAŘÍZENÍ Kontroly a revize Denní inspekce provádí jeřábník, vizuální kontrola a funkční zkouška Běžná inspekce provádí pracovníci údržby, písemná zpráva (ČSN ) Periodická inspekce Mimořádná inspekce Velká inspekce Revize Revizní zkouška

42 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Inspekce, sledování stavu: ČSN Jeřáby a zdvihadla, zkoušení

43 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Revizní zpráva: Z Á P I S č. 27/2013 o provedené revizní zkoušce zdvihacího zařízení ve smyslu platných technických norem a předpisu výrobce Datum provedení zkoušky: Provozovatel: TESO Jistebník, spol. s r.o. Jistebník 446 Název zařízení: Sloupový otočný jeřáb s el. kladkostrojem č. 7 Výrobce: Model: B Výrobní číslo: Rok výroby: 2005 Maximální dovolené zatížení/nosnost: 250 kg Umístění zařízení: výrobní hala Provedené kontroly a prohlídky: - kontrola dokladů a dokumentace - vizuální kontrola základních konstrukčních a nosných částí - kontrola svarů ocelové konstrukce - kontrola funkce kladkostroje - kontrola vybavení, nátěrů, označení, štítky - kontrola ovládacích prvků Provedené zkoušky: funkční dynamická poklesu břemene vyhovuje vyhovuje bez poklesu Zjištěné závady: Termín odstranění 1. Chybí pojistka háku Celkový posudek Revidované zdvihací zařízení je schopno bezpečného provozu. Datum vypracování zápisu: Podpis revizního technika Podpis provozovatele a datum předání zápisu

44 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Odpovědné osoby: - revizní technik - pověřená osoba - jeřábník - vazač - signalista

45 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Pověřená osoba:

46 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Odpovědné osoby: - jeřábník

47 ZDVIHACÍ ZAŘÍZENÍ třída S

48 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla

49 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Provozní dokumentace: jeřábový deník

50 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Provozní dokumentace: Systém bezpečné práce pro ZZ Navržené činnosti jeřábu Výběr, zajištění a použití vhodného jeřábu a příslušenství Údržbu, prohlídky, inspekce apod. Zajištění školení a zaškolení kompetentních osob Odpovídající dozor prováděný nad ZZ Kontrolu dokladů a dokumentace Zákaz nedovolených manipulací Zajištění bezpečnosti osob Komunikační systém

51 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Vázací prostředky: rozdělení vázacích prostředků Kontroly vázacích prostředků před použitím jde o laické posouzení zjevných závad zákaz používání poškozených nebo neoznačených prostředků v pravidelných intervalech EVIDENČNÍ LIST č.... prostředku k vázaní, zavěšení a uchopení břemene Typ: Nosnost: Výrobce: Vlastní hmotnost: Rok výroby: Datum uvedení do provozu: Výrobní číslo: Označení CE*): ANO - NE Číslo výkresu: ES prohlášení o shodě*): ANO - NE Rozměry: Další údaje: Omezení použití: Průvodní technická dokumentace: Základní požadavky na údržbu: Kritéria opotřebení: Kritéria hodnocení technického stavu: Datum: Záznamy o prohlídkách, opravách, zkouškách, vyřazení Podpis prov. technika zdvihacího zařízení *) nehodící se škrtněte;

52 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Vázací prostředky: uskladnění

53 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Odpovědnost za osoby nacházející se v pracovním prostoru jeřábu

54 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Porušení předpisů:

55 ZDVIHACÍ ZAŘÍZENÍ jeřáby a zdvihadla Porušení předpisů:

56 ZDVIHACÍ ZAŘÍZENÍ nehoda jeřábu

57 PLYNOVÁ ZAŘÍZENÍ

58 PLYNOVÁ ZAŘÍZENÍ - legislativa Vyhláška č. 21/1979 Sb. - kterou se určují vyhrazená plynová zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti Vyhláška č. 85/1978 Sb. - o kontrolách, revizích a zkouškách plynových zařízení Vyhláška č. 48/1982 Sb. - kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení ČSN Plynová zařízení, zásady provozu ČSN Kotelny se zařízeními na plynná paliva Vyhláška č. 91/1993 Sb. - k zajištění bezpečnosti práce v nízkotlakých kotelnách

59 Definice plynu: PLYNOVÁ ZAŘÍZENÍ Za plyny se považují látky, jejichž kritická teplota je nižší než 50 C, nebo látky u nichž je při teplotě 50 C absolutní tlak (tense) par vyšší než 0,3 MPa. Vlastnosti plynu: Plynná tělesa nemají vlastní tvar, objem a jsou stlačitelné. Meze výbušnosti Spodní a horní mez výbušnosti (zemní plyn 5 a 15%)

60 Vyhrazená plynová zařízení: PLYNOVÁ ZAŘÍZENÍ Výrobu a úpravu plynů Skladování a přepravu plynů Plnění nádob plyny, včetně tlakových stanic Zkapalňování a odpařování plynů Zvyšování a snižování tlaku plynů Rozvod plynů Spotřebu plynů spalováním Vyhláška je závazná pro organizace, na které se vztahuje působnost orgánu státního odborného dozoru nad bezpečností práce a pro právnické a fyzické osoby, které vykonávají podnikatelskou činnost podle zvláštních předpisů.

61 PLYNOVÁ ZAŘÍZENÍ povinnosti provozovatele Zajistit, aby kontroly a provozní revize byly vykonávány podle předpisů, popř. návodů a pokynů výrobce a dodavatele. Zajistit, aby montáž a opravy zařízení vykonávala jen oprávněná organizace (vydává OIP) a obsluhu zařízení jen odborně způsobilí pracovníci. Vypracovat do jednoho měsíce od zahájení provozu místní provozní řád podle podkladů v projektové a dodavatelské dokumentaci, návodů výrobce a na základě zkušeností z provozu U zařízení, kde se pracuje s jedovatými a nedýchatelnými plyny, před zahájením provozu zajistit dýchací a oživovací techniku, udržovat ji ve stavu schopném provozu a pro případ nutnosti (havárie, porucha) zajistit protiplynovou nebo záchrannou službu. Vést předepsanou technickou dokumentaci a uschovávat doklady stanovené právními předpisy nebo technickými normami.

62 PLYNOVÁ ZAŘÍZENÍ kontroly a revize KONTROLY ZAŘÍZENÍ Provádí se nejméně 1 x za rok. Musí být provedena do konce kalendářního měsíce, ve kterém projde její lhůta. (Při lhůtě 3 měsíce a kratší nejpozději v den lhůty). Provozní revize nahrazuje v kalendářním roce provedení kontroly. Posuzuje se, zda stav zařízení odpovídá požadavkům bezpečnosti práce, technických zařízení a požární ochrany; současně se provede kontrola ovzduší a zjištění netěsností.

63 PLYNOVÁ ZAŘÍZENÍ kontroly a revize KONTROLY ZAŘÍZENÍ Kontrolu provádí pověřený pracovník obsluha zařízení. O kontrole se provádí záznam do provozního deníku (případně knihy oprav), který obsahuje: a) jméno a příjmení pracovníka, který kontrolu provedl, b) datum kontroly, c) rozsah kontroly, d) zjištěné závady a návrhy na jejich odstranění, e) podpis pracovníka, který kontrolu provedl.

64 PLYNOVÁ ZAŘÍZENÍ kontroly a revize REVIZE ZAŘÍZENÍ Revize provádí pracovník, který má k této činnosti osvědčení o odborné způsobilosti revizní technik. Osvědčení vydává oblastní inspektorát práce. Pro provádění revizí je organizace povinna vypracovat harmonogram revizí nejméně na tříleté období a upravovat jej podle provozních zkušeností a technického stavu zařízení. J. HAVLÍČEK ZAFÍR s.r.o. Provozovna: ul. Ostravská, Petřvald... zaměstnavatel Harmonogram revizí a kontrol plynových zařízení Kontrolované zařízení Umístění zařízení Termín kontrola revize Rok 2012 kontrola revize Rok 2013 kontrola revize Rok 2014 kontrola revize Rok 2015 kontrola revize PLÁN PROVEDENO DAKON UNICAL DUO typ 24HVCK kotelna sklep (suterén) 1x ročně 1x 3 roky 12/ / / /2015 PLÁN PROVEDENO Kontrolované zařízení DAKON UNICAL DUO typ 24HVCK Umístění zařízení kotelna sklep (suterén) Termín kontrola revize 1x ročně Rok 2016 kontrola revize Rok 2017 kontrola revize Rok 2018 kontrola revize 12/ / / /2019 1x 3 roky Rok 2019 kontrola revize Osoba odpovědná za bezpečný a hospodárný provoz plynových zařízení: Michael Černý Poslední revize plynového zařízení: a... Poslední kontrola plynového zařízení: Zpracoval: Ing. Pavel Čermák, Ri 031/08, Š-TPO-26/2008 Schválil:... Dne:

65 PLYNOVÁ ZAŘÍZENÍ KONTROLY A revize REVIZE ZAŘÍZENÍ Revize musí být provedena do konce kalendářního měsíce, ve kterém projde její lhůta. Revizní zpráva

66 Výchozí PLYNOVÁ ZAŘÍZENÍ druhy revizí Provádí oprávněný dodavatel zařízení před uvedením zařízení do provozu a zpráva o výchozí revizi je součástí dodávky zařízení. Zařízení nesmí být uvedeno do provozu, pokud nejsou odstraněny závady bránící bezpečnému a spolehlivému provozu, které jsou uvedeny ve zprávě o výchozí revizi. Zpráva o výchozí revizi musí být uložena u provozovatele po dobu životnosti zařízení.

67 PLYNOVÁ ZAŘÍZENÍ druhy revizí Provozní revize Provádějí se zejména po skončení zkušebního provozu, po generální opravě, po zásazích, které měly vliv na bezpečnost a spolehlivost provozu, po nuceném odstavení (nehoda, porucha), po odstávce delší než 6 měsíců. Provádějí se nejméně 1 x za 3 roky. Zpráva o provozní revizi musí být uložena u provozovatele po dobu nejméně 6 let.

68 Provozní deník PLYNOVÁ ZAŘÍZENÍ dokumentace Vede se pro jednotlivá zařízení případně pro skupinu zařízení jednoho druhu. Nevede se u zařízení pro spotřebu plynu spalováním s výkonem menším než 50 kw vedou se doklady o údržbě, opravě a seřízení např. kniha oprav. Do deníku se provádí záznam o: Uvedení zařízení do provozu nebo jeho odstavení Vzniklých závadách Údajích potřebných pro posouzení provozu Kontrole zařízení, kontrole ovzduší a zjišťování netěsností Údržbě, opravě a seřízení Provedených provozních zkouškách

69 PLYNOVÁ ZAŘÍZENÍ dokumentace Místní provozní řád U zařízení pro spotřebu plynů spalováním s výkonem menším než 50 kw stačí dokumentace dodávaná výrobcem. Do doby zpracování místního provozního řádu (musí být do jednoho měsíce od zahájení provozu) se provoz zajišťuje podle zásad uvedených v projektové a dodavatelské dokumentaci popř. pokynů výrobce. Při zpracování se stanoví způsob zajištění obsluhy (trvalá, občasná) a potřebný počet pracovníků obsluhy. Trvalá obsluha obsluha při které je nutná soustavná přítomnost pracovníka na pracovišti nebo v dosahu signalizace. Občasná obsluha přítomnost na pracovišti k zajištění úkonů stanovených místním provozním řádem nebo návodem pro obsluhu a údržbu zařízení

70 PLYNOVÁ ZAŘÍZENÍ dokumentace Místní provozní řád obsah Titulní list Obsah Adresy a telefonní čísla pohotovostní, opravárenské, zdravotnické, protiplynové služby a ohlašovny požárů Základní technické hodnoty zařízení Popis zařízení a požadavky na jeho umístění Stručnou charakteristiku plynu Označení dodavatele popř. výrobce Situační náčrt s popisem umístění zařízení

71 PLYNOVÁ ZAŘÍZENÍ dokumentace Místní provozní řád obsah (ostatní náležitosti) Základní schéma plynové části zařízení Pokyny pro regulaci, měření, ovládání Pokyny pro přezkoušení funkce Pokyny pro odvzdušnění, odplynění a způsoby kontroly Pokyny pro hledání netěsností a pro kontrolu ovzduší včetně lhůt Pokyny pro uvádění do provozu včetně způsobu obsluhy Pokyny pro provoz, pro odstavení z provozu Pokyny pro případ poruchy, havárie a požáru Termíny provádění kontrol, revizí, plánovaných oprav a čištění Zásady první pomoci podle druhu plynu a charakteru zařízení Požadavek na vybavení pracovníků obsluhy osobními ochrannými pracovními prostředky, přístroji a nářadím Zvláštní požadavky

72 Obsluha zařízení PLYNOVÁ ZAŘÍZENÍ školení Pracovníci pověření obsluhou zařízení musí být provozovatelem seznámeni s předpisy pro obsluhu a se souvisejícími bezpečnostními předpisy, s požárním řádem, poplachovými směrnicemi a musí být zaškoleni v obsluze těchto zařízení. Před pověřením samostatnou obsluhou musí být provozovatelem přezkoušeni. Provozovatel je povinen určit obsah seznámení a délku (osnovu) zaškolení s ohledem na charakter a rozsah vykonávané činnosti na daném druhu zařízení a ověřovat znalosti pracovníků revizním technikem, který má platné osvědčení odborné způsobilosti příslušného druhu a rozsahu jednou za tři roky. Zkoušky a přezkušování revizním technikem se nepožadují pro obsluhu zařízení pro spotřebu plynů spalováním, jehož celkový výkon je nižší než 50 kw.

73 PLYNOVÁ ZAŘÍZENÍ Pověření Obsluha pracovníkem zodpovědným za bezpečný a hospodárný provoz plynového zařízení

74 Definice: PLYNOVÁ ZAŘÍZENÍ plynové kotelny Je to objekt nebo část objektu, ve kterém je umístěn alespoň jeden kotel se jmenovitým tepelným výkonem 50 kw a větším nebo se součtem jmenovitých výkonů kotlů větších než 100 kw.

75 PLYNOVÁ ZAŘÍZENÍ plynové kotelny Rozdělení kotelen: kotelna I. kategorie - kotelna se součtem jmenovitých tepelných výkonů kotlů nad 3,5 MW kotelna II. kategorie - kotelna se součtem jmenovitých tepelných výkonů kotlů nad 0,5 MW do 3,5 MW kotelna III. kategorie - kotelna se jmenovitým tepelným výkonem alespoň jednoho kotle 50 kw a vyšší do součtu jmenovitých tepelných výkonů kotlů 0,5 MW a kotelna se součtem jmenovitých tepelných výkonů kotlů větším než 100 kw i když ani jeden z nich nedosahuje výkonu 50 kw do součtu jmenovitých tepelných výkonů kotlů 0,5 MW

76 Školení topičů: PLYNOVÁ ZAŘÍZENÍ plynové kotelny Zkoušku skládá uchazeč před zkušební komisí. Zkušební komise se skládá z předsedy a z nejméně dvou členů, z nichž jeden musí být revizní technik kotlů Pokud uchazeč skládá zároveň zkoušku k obsluze plynového zařízení k otopu kotle, musí být členem zkušební komise též revizní technik plynových zařízení pro spotřebu plynu spalováním se jmenovitým tepelným výkonem alespoň 50 kw. Platnost zkoušky 5 let

77 PLYNOVÁ ZAŘÍZENÍ plynové kotelny Vybavení kotelen: Kotelny III. kategorie: Přenosný hasicí přístroj CO 2 Pěnotvorný prostředek nebo vhodný detektor pro kontrolu těsnosti spojů Lékárnička pro první pomoc Bateriová svítilna Detektor na oxid uhelnatý Kotelny II. kategorie: viz. kotelny III. kategorie + stabilní hasicí zařízení stanovené projektem Kotelny I. kategorie: viz. kotelny II. kategorie + analyzátor spalin, detektor na zjišťování přítomnosti plynného paliva a nosítka

78 PLYNOVÁ ZAŘÍZENÍ plynové kotelny Provozní řád kotelny: popis zařízení kotelny, způsob obsluhy, povinnosti pracovníků při provozu kotelny, lhůty a způsob kontrol zabezpečovacího zařízení, lhůty a způsob zjišťování přítomnosti oxidu uhelnatého v prostorách kotelny a prostorách souvisejících s jejich provozem, způsob, postup, rozsah a termíny odborných prohlídek a čistění kotlů, osoby oprávněné ke vstupu do kotelny, určení osoby pověřené vedením provozního deníku a způsob vedení zápisů.

79 PLYNOVÁ ZAŘÍZENÍ plynové kotelny Odborná prohlídka kotelny: před uvedením kotelen do provozu, po každé generální opravě a rekonstrukci kotlů, při změně druhu paliva, vždy po jednom roce provozu kotelen, u sezónního provozu před zahájením každé sezóny Provádí: Osoba, která ovládá předpisy pro provoz, obsluhu a údržbu kotelního zařízení a kotelny a předpisy související, například tepelný technik, revizní technik kotlů, energetik. O výsledku prohlídek vyhotoví zápis.

80 PLYNOVÁ ZAŘÍZENÍ plynové kotelny Odborná prohlídka kotelny:

81 PLYNOVÁ ZAŘÍZENÍ plynové spotřebiče Nejčastější chyby Používání spotřebičů v prostorách s nedostatečnou kubaturou. Nedostatečné větrání prostorů s těmito spotřebiči způsobenému nejčastěji dodatečnými stavebními úpravami (např. utěsnění oken). Provedení zásahů do odvodu spalin, které způsobí porušení funkce odvodu spalin (např. chybné provedení vložkování komínu). Používání spotřebičů (např. sporáků) k tzv. přitápění. Možnost požáru při nedodržení vzdálenosti od hořlavých látek. Na spotřebiči bez pojistek plamene nebezpečí vyplývající z překypění pokrmů, zhasnutí plamene a následného úniku plynu, výbuchu a požáru.

82 PLYNOVÁ ZAŘÍZENÍ výbuch plynu

83 ELEKTRICKÁ ZAŘÍZENÍ

84 ELEKTRICKÁ ZAŘÍZENÍ - legislativa Vyhláška č. 73/2010 Sb. - o vyhrazených elektrických technických zařízeních Vyhláška č. 48/1982 Sb. - kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení. Vyhláška č. 50/1978 Sb. - o odborné způsobilosti v elektrotechnice ČSN ed.2 - Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice ČSN EN Klasifikace podmínek prostředí. Část 1: Parametry prostředí a jejich s ČSN ed. 2 - Revize a kontroly elektrických spotřebičů během používání

85 ELEKTRICKÁ ZAŘÍZENÍ Vyhláška č. 73/2010 Sb. - o vyhrazených elektrických technických zařízeních Jedná se o zařízení: a) pro výrobu, přeměnu, přenos, rozvod a odběr elektrické energie a elektrické instalace, b) určená k ochraně před účinky atmosférické nebo statické elektřiny.

86 ELEKTRICKÁ ZAŘÍZENÍ - Protokol o určení vnějších vlivů Vyjadřuje soubor všech faktorů působících v daném místě na elektrické zařízení, tvoří podklad pro zpracování plánu údržby, projektů, revizí, postupů prací a instalací nových i rozšiřujících zařízení či technologií. Každý stupeň vnějšího vlivu je kódován dvěma velkými písmeny a číslicí (např. AB5). První písmeno jednu ze tří všeobecných kategorii vnějších vlivů, Vlivy A vnější činitel prostředí (teplota, vlhkost) Vlivy B - využití (charakteristika osob, zpracovávaný materiál) Vlivy C - konstrukce budovy (použitý materiál, fixace na okolí) Druhé písmeno - upřesňuje, o který konkrétní vnější vliv se jedná (A = teplota okolí, B = atmosférické podmínky, C = nadmořská výška, D = výskyt vody atd.). Číslice - označují rozsah působení konkrétního vlivu od nejmírnější třídy vlivu (1) až po nejsilnější (9).

87 ELEKTRICKÁ ZAŘÍZENÍ - Protokol o určení vnějších vlivů

88 ELEKTRICKÁ ZAŘÍZENÍ - revize Interval revizí elektrozařízení objektu- podle nebezpečnosti prostředí, maximálně 5 let.

89 Revize elektrospotřebičů ELEKTRICKÁ ZAŘÍZENÍ - revize

90 Revize elektrospotřebičů ELEKTRICKÁ ZAŘÍZENÍ - revize

91 ELEKTRICKÁ ZAŘÍZENÍ - školení Školení elektrikářů 6 a více 1 x za 3 roky Školení zaměstnanců 3 - např. v rámci vstupního školení BOZP Evidenční číslo: 04/2013 bydliště: O S V Ě D Č E N Í Petr VELINSKÝ nar.: , Šternberk jméno a příjmení datum a místo pracovní poměr u: odborné vzdělání: praxe: Jiráskova 51, Šternberk INOXTEC s.r.o. SO elektro 23 let vykonal dnešního dne s úspěchem zkoušku podle 14 vyhl. č. 50/1978 Sb. o odborné způsobilosti v elektrotechnice v platném znění, a může být pověřen: 1. Činností pracovníka znalého s vyšší kvalifikací dle 6 vyhl. 50/1978 Sb. na el. zařízení do V včetně hromosvodů v obj. tř. A. 2. Činností pracovníka znalého s vyšší kvalifikací dle 7 vyhl. 50/1978 Sb. na el. zařízení do V včetně hromosvodů v obj. tř. A. pro řízení činnosti 3. Činností pracovníka znalého s vyšší kvalifikací dle 8, odst. 2 vyhl. 50/1978 Sb. na el. zařízení do V včetně hromosvodů v obj. tř. A. pro řízení provozu. 4. Činností pracovníka znalého s vyšší kvalifikací dle 8, odst. 1 vyhl. 50/1978 Sb. na el. zařízení do V včetně hromosvodů v obj. tř. A. pro řízení činnosti prováděné dodavatelským způsobem. Datum: razítko a podpis razítko a podpis zástupce zaměstnavatele

92 ELEKTRICKÁ ZAŘÍZENÍ pověření osob ČSN EN ed.2 - osoba odpovědná za elektrická zařízení

93 ELEKTRICKÁ ZAŘÍZENÍ nouzové osvětlení Revize součást revize elektroinstalace objektu, max. 1 x za 5 let Kontrola 1 x ročně (pokud je vedeno jako PBZ) - 1 x měsíčně (dle ČSN EN čl )

94 DĚKUJI ZA POZORNOST
