1 Měření Testy Analýza Přístroje pro analýzu kvality sítě 2003

2 Firma UTES INSTRUMENTS se sídlem v Brně je již tradičním prodejcem měřicí a testovací techniky v České a Slovenské republice. Společnost se specializuje na nabídku měřicích přístrojů a systémů pro měření a vyhodnocení elektrických parametrů v distribučních a rozvodných sítích. Další významnou částí sortimentu jsou přístroje pro revize elektroinstalací a zkoušky bezpečnosti elektrických spotřebičů, strojů a zařízení. Sortiment, který můžeme našim zákazníkům nabídnout, v sobě zahrnuje přístroje renomovaných výrobců měřicí techniky: LEM NORMA ELMES HEME HT ITALIA GRUNDIG electronic Společným jmenovatelem všech těchto společností je kvalita výrobků dle standardů ISO Dále naše společnost garantuje zprostředkování záručního a pozáručního servisu na všechny námi nabízené produkty a konzultační pomoc při řešení Vašich problémů spojených s měřením. Pokud Vás zaujme některý z našich produktů uvedených v tomto katalogu, obraťte se na naše prodejce nebo distributory, kteří Vám rádi poskytnou podrobné informace a pomohou vyřešit Váš problém. UTES INSTRUMENTS Prodejní oddělení 2

3 Katalog přístrojů pro analýzu a monitorování kvality elektrických sítí OBSAH TESTERY KVALITY EL. ENERGIE 4 Tabulka měřicích přístrojů 4 Série VLog 5 Analyst Q70 5 Analyst 3Q 5 UNIGOR LH 1050 / Analyst 2050 / Slovníček pojmů 7 PŘENOSNÉ ANALYZÁTORY KVALITY SÍTĚ 8 Tabulka měřicích přístrojů 8 Memobox všeobecně 8 MEMOBOX 300 smart 9 MEMOBOX Software CODAM PLUS 10 TOPAS TOPAS 1020 / SYSTÉM MONITOROVÁNÍ KVALITY SÍTĚ 12 Software QIS 12 Tabulka měřicích přístrojů 13 QWave Light 14 QWave Power 14 QWave Nomad 14 QWave Silver 16 3

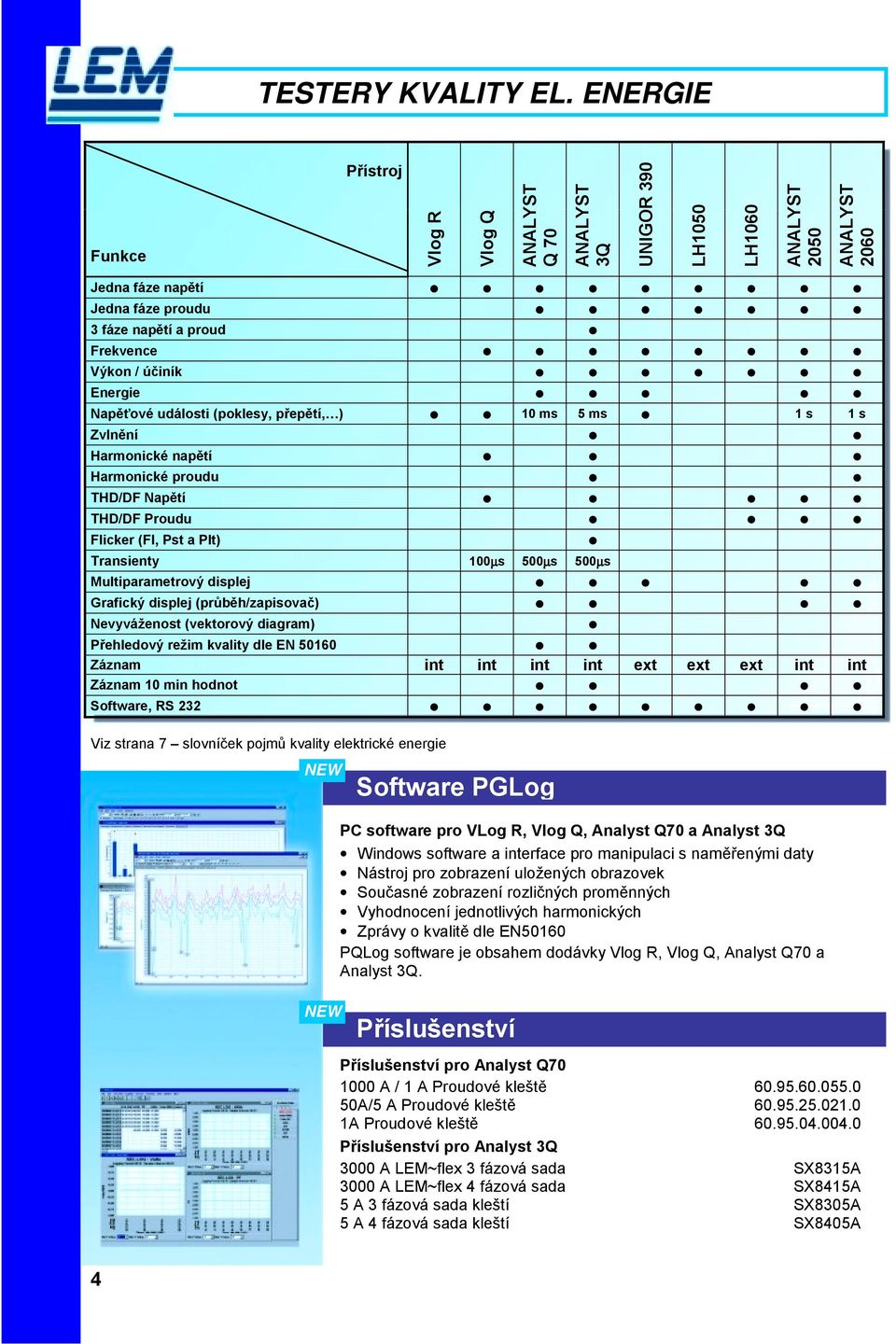

4 TESTERY KVALITY EL. ENERGIE Funkce Přístroj Vlog R Vlog Q ANALYST Q 70 ANALYST 3Q UNIGOR 390 LH1050 LH1060 ANALYST 2050 ANALYST 2060 Jedna fáze napětí Jedna fáze proudu 3 fáze napětí a proud Frekvence Výkon / účiník Energie Napěťové události (poklesy, přepětí, ) 10 ms 5 ms 1 s 1 s Zvlnění Harmonické napětí Harmonické proudu THD/DF Napětí THD/DF Proudu Flicker (FI, Pst a Plt) Transienty 100µs 500µs 500µs Multiparametrový displej Grafický displej (průběh/zapisovač) Nevyváženost (vektorový diagram) Přehledový režim kvality dle EN Záznam int int int int ext ext ext int int Záznam 10 min hodnot Software, RS 232 Viz strana 7 slovníček pojmů kvality elektrické energie NEW NEW Software PGLog PC software pro VLog R, Vlog Q, Analyst Q70 a Analyst 3Q Windows software a interface pro manipulaci s naměřenými daty Nástroj pro zobrazení uložených obrazovek Současné zobrazení rozličných proměnných Vyhodnocení jednotlivých harmonických Zprávy o kvalitě dle EN50160 PQLog software je obsahem dodávky Vlog R, Vlog Q, Analyst Q70 a Analyst 3Q. Příslušenství Příslušenství pro Analyst Q A / 1 A Proudové kleště A/5 A Proudové kleště A Proudové kleště Příslušenství pro Analyst 3Q 3000 A LEM~flex 3 fázová sada SX8315A 3000 A LEM~flex 4 fázová sada SX8415A 5 A 3 fázová sada kleští SX8305A 5 A 4 fázová sada kleští SX8405A 4

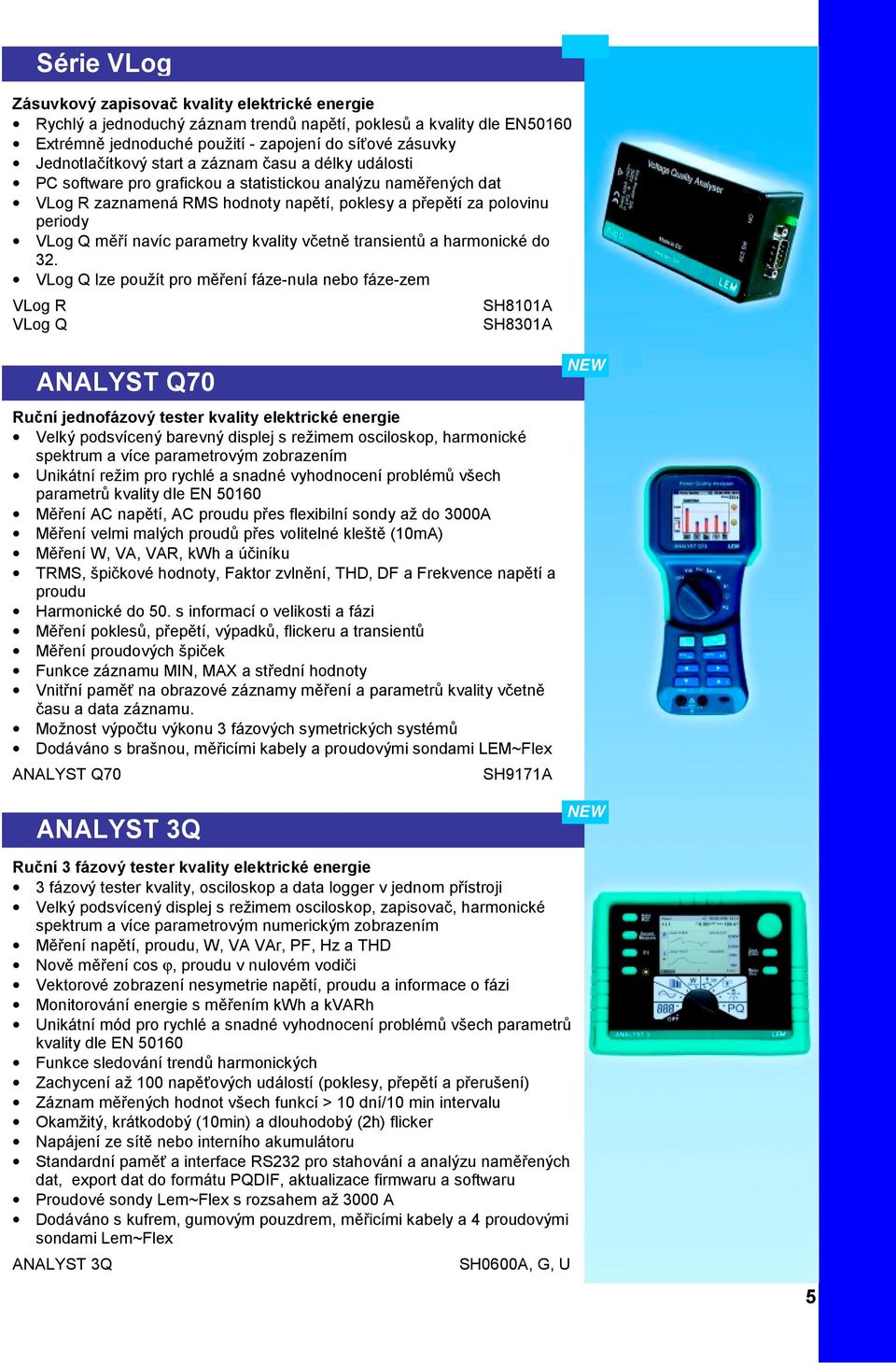

5 Série VLog Zásuvkový zapisovač kvality elektrické energie Rychlý a jednoduchý záznam trendů napětí, poklesů a kvality dle EN50160 Extrémně jednoduché použití - zapojení do síťové zásuvky Jednotlačítkový start a záznam času a délky události PC software pro grafickou a statistickou analýzu naměřených dat VLog R zaznamená RMS hodnoty napětí, poklesy a přepětí za polovinu periody VLog Q měří navíc parametry kvality včetně transientů a harmonické do 32. VLog Q lze použít pro měření fáze-nula nebo fáze-zem VLog R SH8101A VLog Q SH8301A ANALYST Q70 Ruční jednofázový tester kvality elektrické energie Velký podsvícený barevný displej s režimem osciloskop, harmonické spektrum a více parametrovým zobrazením Unikátní režim pro rychlé a snadné vyhodnocení problémů všech parametrů kvality dle EN Měření AC napětí, AC proudu přes flexibilní sondy až do 3000A Měření velmi malých proudů přes volitelné kleště (10mA) Měření W, VA, VAR, kwh a účiníku TRMS, špičkové hodnoty, Faktor zvlnění, THD, DF a Frekvence napětí a proudu Harmonické do 50. s informací o velikosti a fázi Měření poklesů, přepětí, výpadků, flickeru a transientů Měření proudových špiček Funkce záznamu MIN, MAX a střední hodnoty Vnitřní paměť na obrazové záznamy měření a parametrů kvality včetně času a data záznamu. Možnost výpočtu výkonu 3 fázových symetrických systémů Dodáváno s brašnou, měřicími kabely a proudovými sondami LEM~Flex ANALYST Q70 SH9171A ANALYST 3Q NEW NEW Ruční 3 fázový tester kvality elektrické energie 3 fázový tester kvality, osciloskop a data logger v jednom přístroji Velký podsvícený displej s režimem osciloskop, zapisovač, harmonické spektrum a více parametrovým numerickým zobrazením Měření napětí, proudu, W, VA VAr, PF, Hz a THD Nově měření cos ϕ, proudu v nulovém vodiči Vektorové zobrazení nesymetrie napětí, proudu a informace o fázi Monitorování energie s měřením kwh a kvarh Unikátní mód pro rychlé a snadné vyhodnocení problémů všech parametrů kvality dle EN Funkce sledování trendů harmonických Zachycení až 100 napěťových událostí (poklesy, přepětí a přerušení) Záznam měřených hodnot všech funkcí > 10 dní/10 min intervalu Okamžitý, krátkodobý (10min) a dlouhodobý (2h) flicker Napájení ze sítě nebo interního akumulátoru Standardní paměť a interface RS232 pro stahování a analýzu naměřených dat, export dat do formátu PQDIF, aktualizace firmwaru a softwaru Proudové sondy Lem~Flex s rozsahem až 3000 A Dodáváno s kufrem, gumovým pouzdrem, měřicími kabely a 4 proudovými sondami Lem~Flex ANALYST 3Q SH0600A, G, U 5

6 UNIGOR 390 Digitální wattmetr V CAT IV Měření výkonu/energie AC a DC Velká interní paměť a hodiny pro záznam událostí Záznam síťového napětí, výkonu a výpadků napájení Trojitý displej (± digitů) pro vysoké rozlišení a optimální informaci Plná funkčnost multimetru jako UNIGOR 380 Nastavitelné vzorkování měření a záznamu do paměti. UNIGOR 390 A LH 1050 / 1060 AC/DC True RMS klešťový měřič výkonu Měření V, A, Hz, VAR, PF v jednom přístroji Analogová stupnice pro dvojí zobrazení V/Hz, A/Hz a PF/W Možnost výpočtu výkonu 3 fázových symetrických systémů Funkce Hold (uložení až 7 parametrů) a Min, Max, střední hodnota Měření THD, faktoru zvlnění I a zvlnění DC (LH1060) Digitální výstup pro harmonickou analýzu se softwarem WinLog (LH1060) Rozšířená odolnost EMC pro aplikace ve výkonové elektronice Podsvícený displej LH /400/1000ATRMS LH /400/1000ATRMS WinLog software a interface ANALYST 2050 / 2060 AC/DC True RMS klešťový měřič výkonu a kvality - 600V Cat IV Proudové kleště, měřič kvality napětí, osciloskop a data logger v jednom přístroji Velký podsvícený displej s funkcí osciloskop, graf harmonických a numerickým víceparametrovým zobrazením Měření W, VA, VAR, kwh a účiníku v jednofázových a symetrických 3 fázových systémech TrueRMS, peak, Crest Factor, THD, DF a frekvence napětí a proudu Záznam do paměti nebo PC až 5 parametrů za 24 hodin Paměť na uložení 8 grafických zobrazení displeje a Min, Max a střední hodnoty Analýza harmonických se sloupcovým grafem (ANALYST 2060) Záznam harmonických do PC se softwarem WinLog (ANALYST 2060) Rozšířená odolnost EMC pro aplikace ve výkonové elektronice AN /400/2000A TRMS AN /400/2000A TRMS WinLog software a interface Software WinLOG Software pro Analyst, výkonové kleště LH, HEME ISO 2000 a ISOplus M Jednoduchý Windows software a interface pro vyhodnocení uložených dat a online vyhodnocení z výkonových kleští, ISO 2000 a ISO plus M. Současný online záznam až 5 parametrů Harmonická analýza pro přístroje ANALYST a LH1060 Záznam a vyhodnocení izolačního odporu, odporu, proudu a napětí z ISO WinLog software a interface

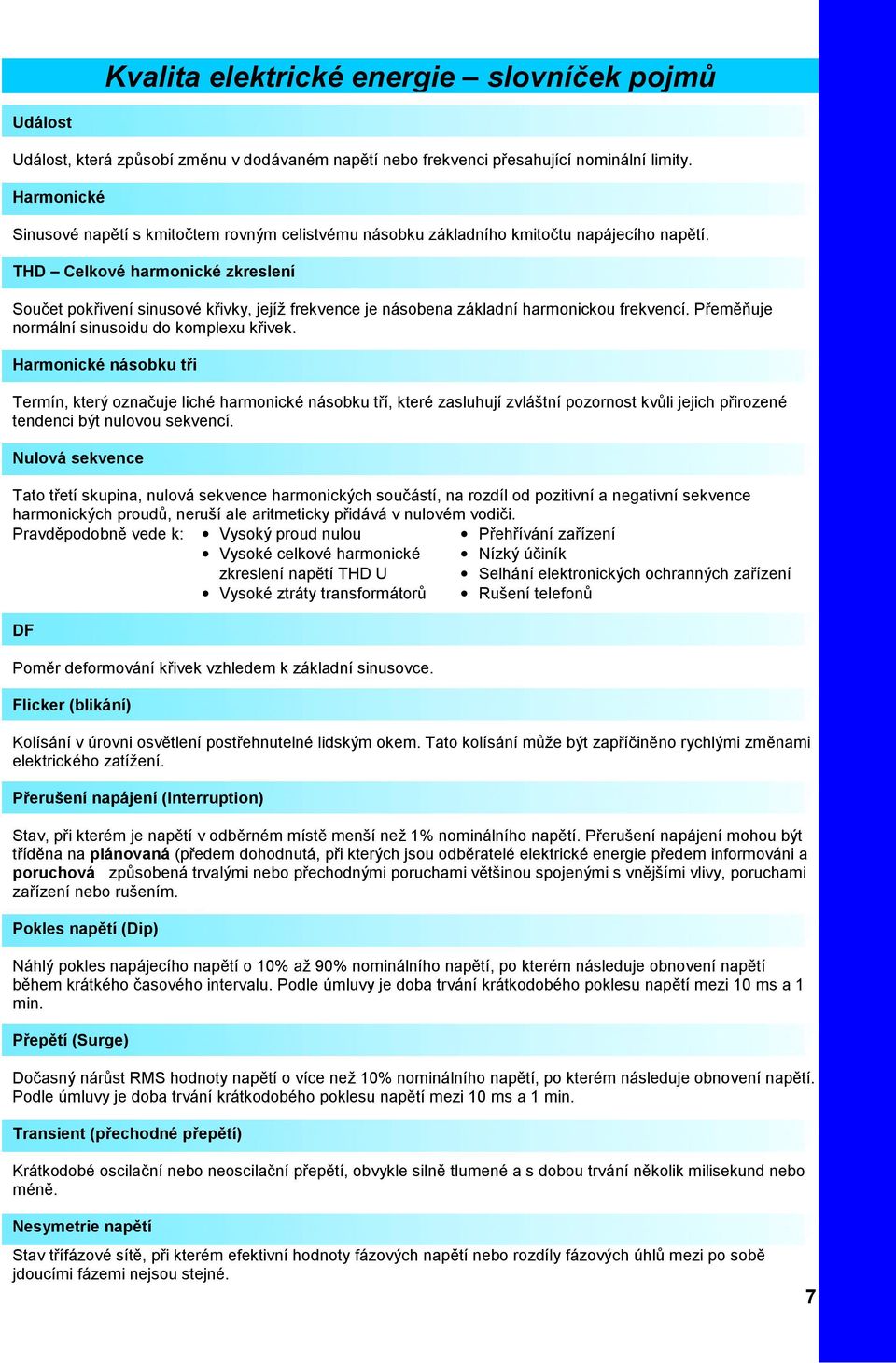

7 Kvalita elektrické energie slovníček pojmů Událost Událost, která způsobí změnu v dodávaném napětí nebo frekvenci přesahující nominální limity. Harmonické Sinusové napětí s kmitočtem rovným celistvému násobku základního kmitočtu napájecího napětí. THD Celkové harmonické zkreslení Součet pokřivení sinusové křivky, jejíž frekvence je násobena základní harmonickou frekvencí. Přeměňuje normální sinusoidu do komplexu křivek. Harmonické násobku tři Termín, který označuje liché harmonické násobku tří, které zasluhují zvláštní pozornost kvůli jejich přirozené tendenci být nulovou sekvencí. Nulová sekvence Tato třetí skupina, nulová sekvence harmonických součástí, na rozdíl od pozitivní a negativní sekvence harmonických proudů, neruší ale aritmeticky přidává v nulovém vodiči. Pravděpodobně vede k: Vysoký proud nulou Přehřívání zařízení Vysoké celkové harmonické Nízký účiník zkreslení napětí THD U Selhání elektronických ochranných zařízení Vysoké ztráty transformátorů Rušení telefonů DF Poměr deformování křivek vzhledem k základní sinusovce. Flicker (blikání) Kolísání v úrovni osvětlení postřehnutelné lidským okem. Tato kolísání může být zapříčiněno rychlými změnami elektrického zatížení. Přerušení napájení (Interruption) Stav, při kterém je napětí v odběrném místě menší než 1% nominálního napětí. Přerušení napájení mohou být tříděna na plánovaná (předem dohodnutá, při kterých jsou odběratelé elektrické energie předem informováni a poruchová způsobená trvalými nebo přechodnými poruchami většinou spojenými s vnějšími vlivy, poruchami zařízení nebo rušením. Pokles napětí (Dip) Náhlý pokles napájecího napětí o 10% až 90% nominálního napětí, po kterém následuje obnovení napětí během krátkého časového intervalu. Podle úmluvy je doba trvání krátkodobého poklesu napětí mezi 10 ms a 1 min. Přepětí (Surge) Dočasný nárůst RMS hodnoty napětí o více než 10% nominálního napětí, po kterém následuje obnovení napětí. Podle úmluvy je doba trvání krátkodobého poklesu napětí mezi 10 ms a 1 min. Transient (přechodné přepětí) Krátkodobé oscilační nebo neoscilační přepětí, obvykle silně tlumené a s dobou trvání několik milisekund nebo méně. Nesymetrie napětí Stav třífázové sítě, při kterém efektivní hodnoty fázových napětí nebo rozdíly fázových úhlů mezi po sobě jdoucími fázemi nejsou stejné. 7

8 PŘENOSNÉ ANALYZÁTORY KVALITY SÍTĚ Přístroj MEMOBOX 300 smart MEMOBOX 808 Funkce P Q P Q TOPAS 1000 TOPAS 1020/ fáze napětí a proud Rozsah napětí 480V/830V 480V/830V 480V/830V 480V/830V 1000V 480V Rozsah proudu A A A A 1A 6000A 1A 3000A Výkon / účiník Energie Události (poklesy, přepětí, ) Harmonické napětí Harmonické proudu Flecker (Pst a Plt) Záznam transientů Osciloskopický záznam Nevyváženost, analýza zatížení Přehled všech parametrů kvality dle EN50160 Záznam do paměti MEMOBOX - všeobecně 8 Provedení dle měřicí funkce Q kvalita P výkon Napětí (průměr, Min a Max hodnota) Proud L1, L2, L3 (průměr, Min a Max hodnota) Proud N (průměr, Min a Max hodnota) Napěťové jevy (podpětí, přepětí, přerušení) Výkon (P, P, Q, S, střední, min a max hodnota) Celkový výkon (P, P, Q, S, průměr, min a max hodnota), Účiník PF Energie Flicker Pst (10min) a Plt (2h) Harmonické napětí THD napětí THD proudu Koeficient zvlnění CF, Špičková hodnota proudu Řídící signály HDO (úroveň) Nesymetrie Frekvence Pro měření proudu se používají externí kalibrované proudové sondy s automatickou detekcí. Memobox 300 smart: sondy LEM~Flex s rozsahem měření 15/150/1500 A klešťové sondy 1/5 A Memobox 808: sondy LEM~Flex s rozsahem měření až do 6000 A klešťové sondy A MEMOBOX 300 smart a MEMOBOX 808 jsou univerzální přenosné přístroje pro analýzu kvality, pátrání po poruchách a síťovou optimalizaci v sítích nízkého a středního napětí. Díky nastavitelným měřicím funkcím pro rozličně orientované aplikace měří MEMOBOX 300 smart a MEMOBOX 808 pouze ty parametry, které jsou pro danou aplikaci nutné. U obou přístrojů jsou k dodání dvě měřicí verze: Q: Analýza kvality napětí dle EN a pátrání po poruchách P: Měření výkonu, energetického zatížení a optimalizace sítě MEMOBOX 308 je dodáván ve verzi Q+P, která umožňuje přepínat měřicí funkci dle požadavků měření. Technická specifikace 300 smart 808 Displej ne ano Akumulátor ne doplněk Paměť 4 MB 8 MB Max. počet měřicích intervalů Q 9800 > Max. počet měřicích intervalů P > > Přesnost napětí v % 0,1 0,1 Krytí IP 65 IP 50 Příkon 7 VA 5 VA Rozměry v mm 170x125x55 282x216x74 Hmotnost bez příslušenství v kg cca. 1,1 cca. 2,3

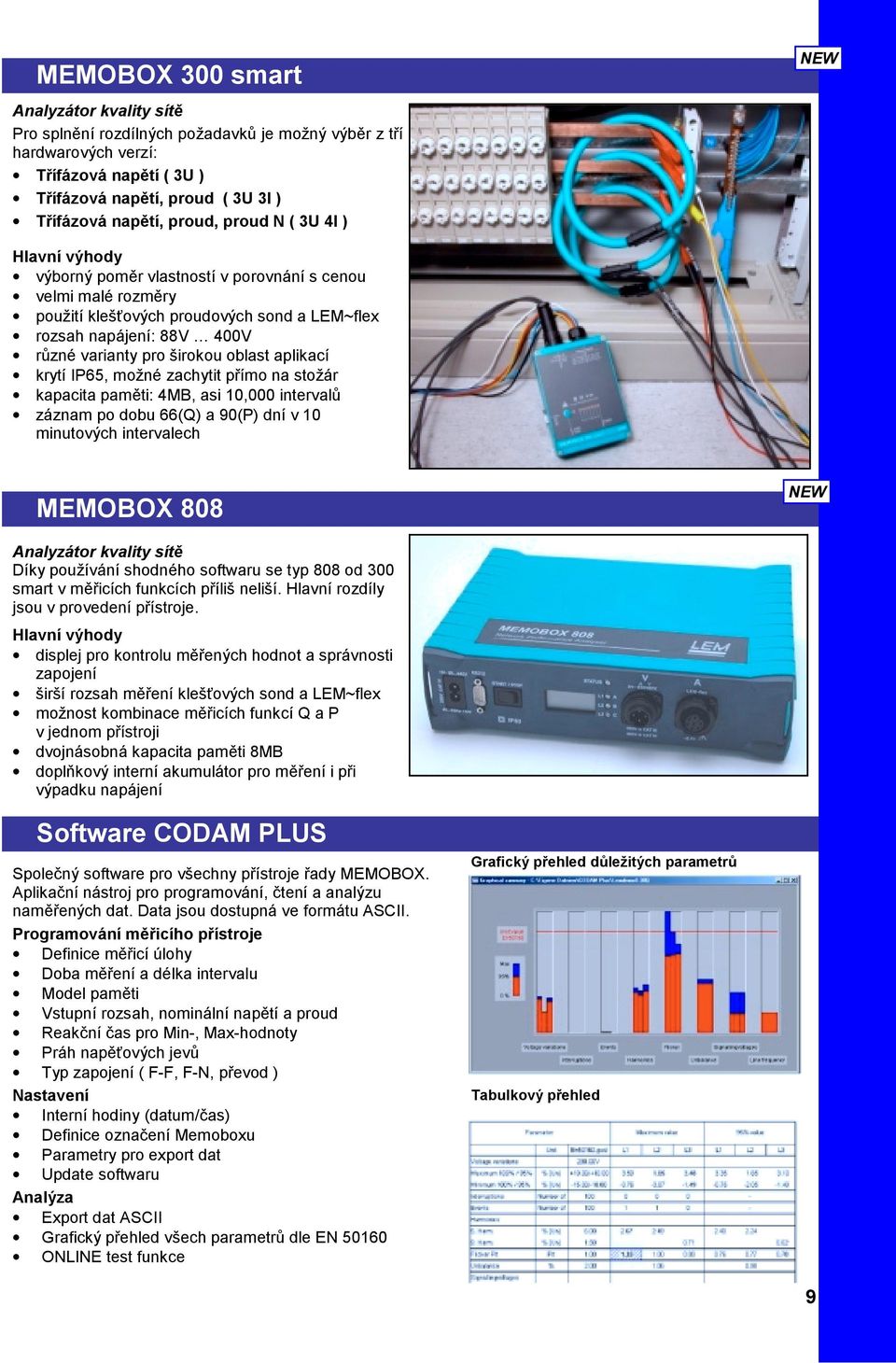

9 MEMOBOX 300 smart Analyzátor kvality sítě Pro splnění rozdílných požadavků je možný výběr z tří hardwarových verzí: Třífázová napětí ( 3U ) Třífázová napětí, proud ( 3U 3I ) Třífázová napětí, proud, proud N ( 3U 4I ) NEW Hlavní výhody výborný poměr vlastností v porovnání s cenou velmi malé rozměry použití klešťových proudových sond a LEM~flex rozsah napájení: 88V 400V různé varianty pro širokou oblast aplikací krytí IP65, možné zachytit přímo na stožár kapacita paměti: 4MB, asi 10,000 intervalů záznam po dobu 66(Q) a 90(P) dní v 10 minutových intervalech MEMOBOX 808 NEW Analyzátor kvality sítě Díky používání shodného softwaru se typ 808 od 300 smart v měřicích funkcích příliš neliší. Hlavní rozdíly jsou v provedení přístroje. Hlavní výhody displej pro kontrolu měřených hodnot a správnosti zapojení širší rozsah měření klešťových sond a LEM~flex možnost kombinace měřicích funkcí Q a P v jednom přístroji dvojnásobná kapacita paměti 8MB doplňkový interní akumulátor pro měření i při výpadku napájení Software CODAM PLUS Společný software pro všechny přístroje řady MEMOBOX. Aplikační nástroj pro programování, čtení a analýzu naměřených dat. Data jsou dostupná ve formátu ASCII. Programování měřicího přístroje Definice měřicí úlohy Doba měření a délka intervalu Model paměti Vstupní rozsah, nominální napětí a proud Reakční čas pro Min-, Max-hodnoty Práh napěťových jevů Typ zapojení ( F-F, F-N, převod ) Nastavení Interní hodiny (datum/čas) Definice označení Memoboxu Parametry pro export dat Update softwaru Analýza Export dat ASCII Grafický přehled všech parametrů dle EN ONLINE test funkce Grafický přehled důležitých parametrů Tabulkový přehled 9

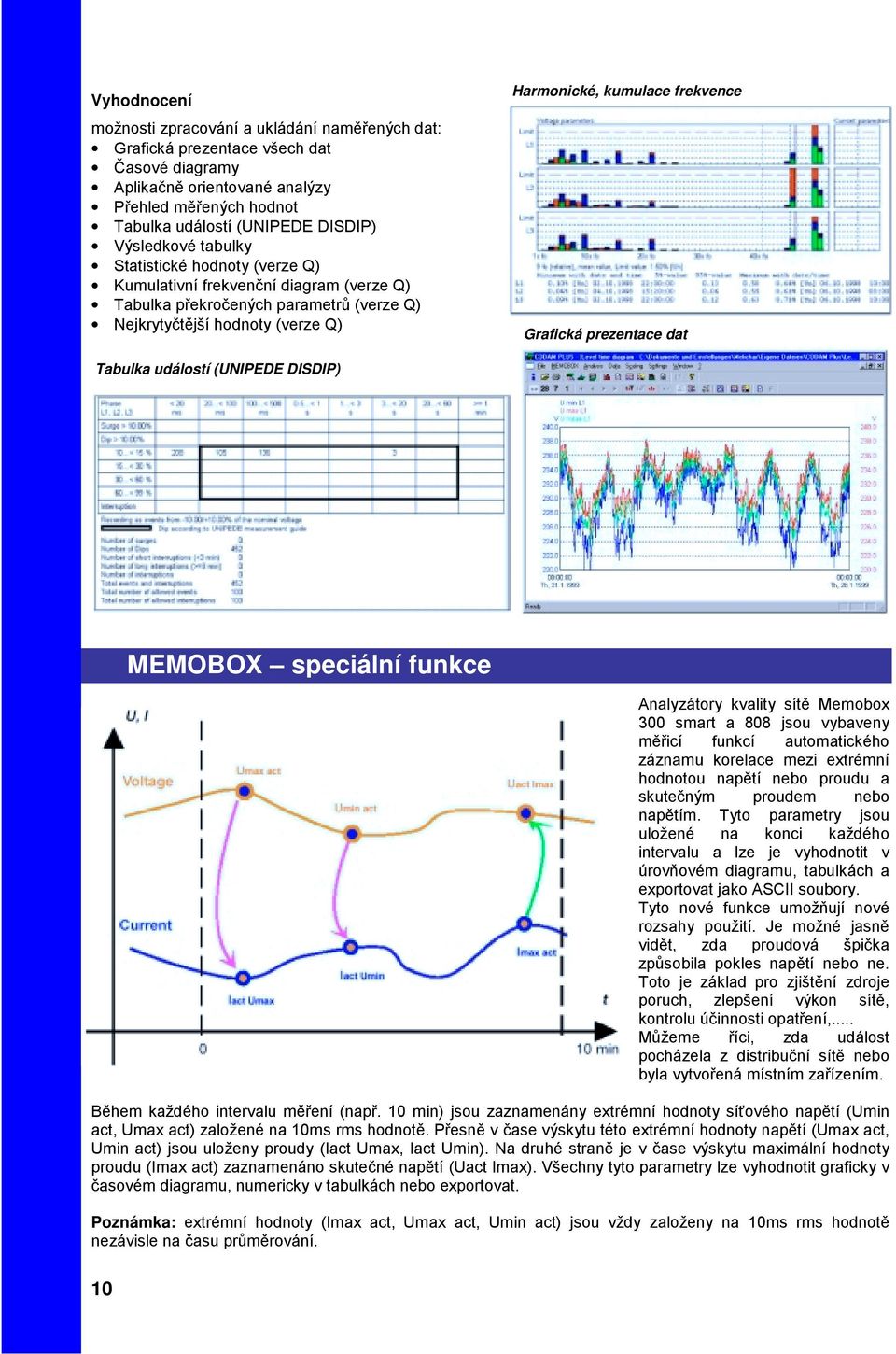

10 Vyhodnocení možnosti zpracování a ukládání naměřených dat: Grafická prezentace všech dat Časové diagramy Aplikačně orientované analýzy Přehled měřených hodnot Tabulka událostí (UNIPEDE DISDIP) Výsledkové tabulky Statistické hodnoty (verze Q) Kumulativní frekvenční diagram (verze Q) Tabulka překročených parametrů (verze Q) Nejkrytyčtější hodnoty (verze Q) Harmonické, kumulace frekvence Grafická prezentace dat Tabulka událostí (UNIPEDE DISDIP) MEMOBOX speciální funkce Analyzátory kvality sítě Memobox 300 smart a 808 jsou vybaveny měřicí funkcí automatického záznamu korelace mezi extrémní hodnotou napětí nebo proudu a skutečným proudem nebo napětím. Tyto parametry jsou uložené na konci každého intervalu a lze je vyhodnotit v úrovňovém diagramu, tabulkách a exportovat jako ASCII soubory. Tyto nové funkce umožňují nové rozsahy použití. Je možné jasně vidět, zda proudová špička způsobila pokles napětí nebo ne. Toto je základ pro zjištění zdroje poruch, zlepšení výkon sítě, kontrolu účinnosti opatření,... Můžeme říci, zda událost pocházela z distribuční sítě nebo byla vytvořená místním zařízením. Během každého intervalu měření (např. 10 min) jsou zaznamenány extrémní hodnoty síťového napětí (Umin act, Umax act) založené na 10ms rms hodnotě. Přesně v čase výskytu této extrémní hodnoty napětí (Umax act, Umin act) jsou uloženy proudy (Iact Umax, Iact Umin). Na druhé straně je v čase výskytu maximální hodnoty proudu (Imax act) zaznamenáno skutečné napětí (Uact Imax). Všechny tyto parametry lze vyhodnotit graficky v časovém diagramu, numericky v tabulkách nebo exportovat. Poznámka: extrémní hodnoty (Imax act, Umax act, Umin act) jsou vždy založeny na 10ms rms hodnotě nezávisle na času průměrování. 10

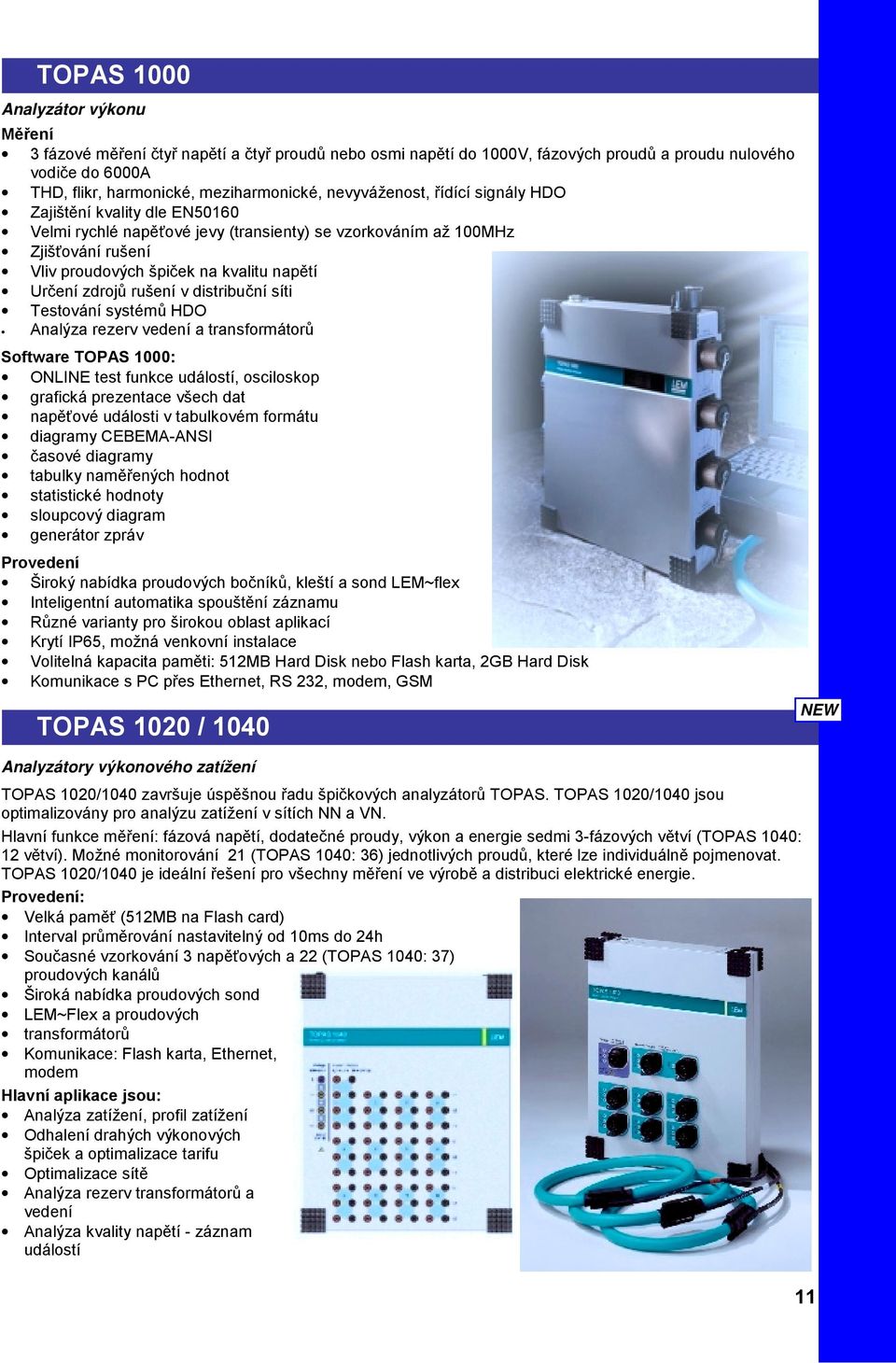

11 TOPAS 1000 Analyzátor výkonu Měření 3 fázové měření čtyř napětí a čtyř proudů nebo osmi napětí do 1000V, fázových proudů a proudu nulového vodiče do 6000A THD, flikr, harmonické, meziharmonické, nevyváženost, řídící signály HDO Zajištění kvality dle EN50160 Velmi rychlé napěťové jevy (transienty) se vzorkováním až 100MHz Zjišťování rušení Vliv proudových špiček na kvalitu napětí Určení zdrojů rušení v distribuční síti Testování systémů HDO Analýza rezerv vedení a transformátorů Software TOPAS 1000: ONLINE test funkce událostí, osciloskop grafická prezentace všech dat napěťové události v tabulkovém formátu diagramy CEBEMA-ANSI časové diagramy tabulky naměřených hodnot statistické hodnoty sloupcový diagram generátor zpráv Provedení Široký nabídka proudových bočníků, kleští a sond LEM~flex Inteligentní automatika spouštění záznamu Různé varianty pro širokou oblast aplikací Krytí IP65, možná venkovní instalace Volitelná kapacita paměti: 512MB Hard Disk nebo Flash karta, 2GB Hard Disk Komunikace s PC přes Ethernet, RS 232, modem, GSM TOPAS 1020 / 1040 Analyzátory výkonového zatížení TOPAS 1020/1040 završuje úspěšnou řadu špičkových analyzátorů TOPAS. TOPAS 1020/1040 jsou optimalizovány pro analýzu zatížení v sítích NN a VN. Hlavní funkce měření: fázová napětí, dodatečné proudy, výkon a energie sedmi 3-fázových větví (TOPAS 1040: 12 větví). Možné monitorování 21 (TOPAS 1040: 36) jednotlivých proudů, které lze individuálně pojmenovat. TOPAS 1020/1040 je ideální řešení pro všechny měření ve výrobě a distribuci elektrické energie. Provedení: Velká paměť (512MB na Flash card) Interval průměrování nastavitelný od 10ms do 24h Současné vzorkování 3 napěťových a 22 (TOPAS 1040: 37) proudových kanálů Široká nabídka proudových sond LEM~Flex a proudových transformátorů Komunikace: Flash karta, Ethernet, modem Hlavní aplikace jsou: Analýza zatížení, profil zatížení Odhalení drahých výkonových špiček a optimalizace tarifu Optimalizace sítě Analýza rezerv transformátorů a vedení Analýza kvality napětí - záznam událostí NEW 11

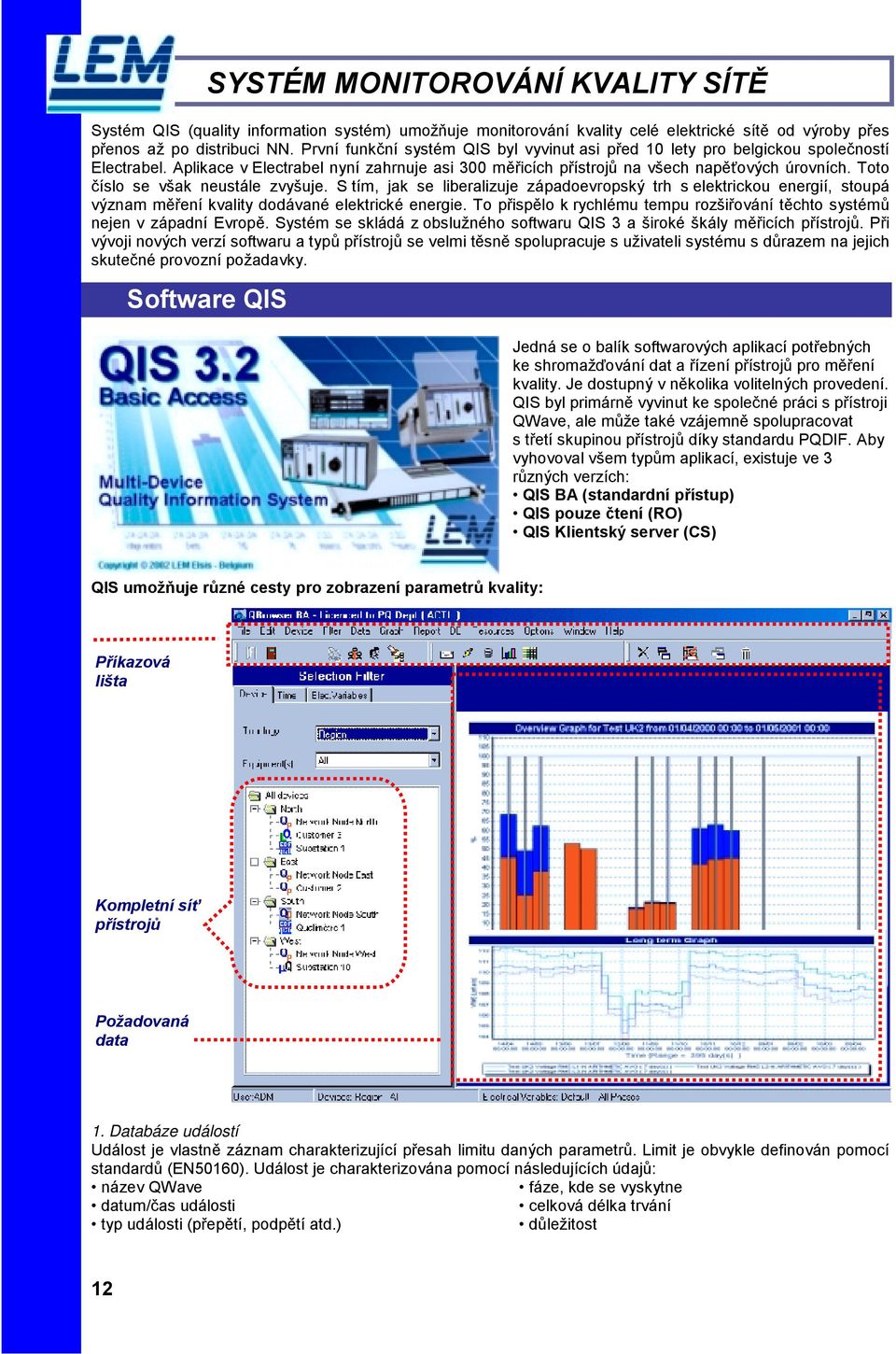

12 SYSTÉM MONITOROVÁNÍ KVALITY SÍTĚ Systém QIS (quality information systém) umožňuje monitorování kvality celé elektrické sítě od výroby přes přenos až po distribuci NN. První funkční systém QIS byl vyvinut asi před 10 lety pro belgickou společností Electrabel. Aplikace v Electrabel nyní zahrnuje asi 300 měřicích přístrojů na všech napěťových úrovních. Toto číslo se však neustále zvyšuje. S tím, jak se liberalizuje západoevropský trh s elektrickou energií, stoupá význam měření kvality dodávané elektrické energie. To přispělo k rychlému tempu rozšiřování těchto systémů nejen v západní Evropě. Systém se skládá z obslužného softwaru QIS 3 a široké škály měřicích přístrojů. Při vývoji nových verzí softwaru a typů přístrojů se velmi těsně spolupracuje s uživateli systému s důrazem na jejich skutečné provozní požadavky. Software QIS Jedná se o balík softwarových aplikací potřebných ke shromažďování dat a řízení přístrojů pro měření kvality. Je dostupný v několika volitelných provedení. QIS byl primárně vyvinut ke společné práci s přístroji QWave, ale může také vzájemně spolupracovat s třetí skupinou přístrojů díky standardu PQDIF. Aby vyhovoval všem typům aplikací, existuje ve 3 různých verzích: QIS BA (standardní přístup) QIS pouze čtení (RO) QIS Klientský server (CS) QIS umožňuje různé cesty pro zobrazení parametrů kvality: Příkazová lišta Kompletní síť přístrojů Požadovaná data 1. Databáze událostí Událost je vlastně záznam charakterizující přesah limitu daných parametrů. Limit je obvykle definován pomocí standardů (EN50160). Událost je charakterizována pomocí následujících údajů: název QWave datum/čas události typ události (přepětí, podpětí atd.) fáze, kde se vyskytne celková délka trvání důležitost 12

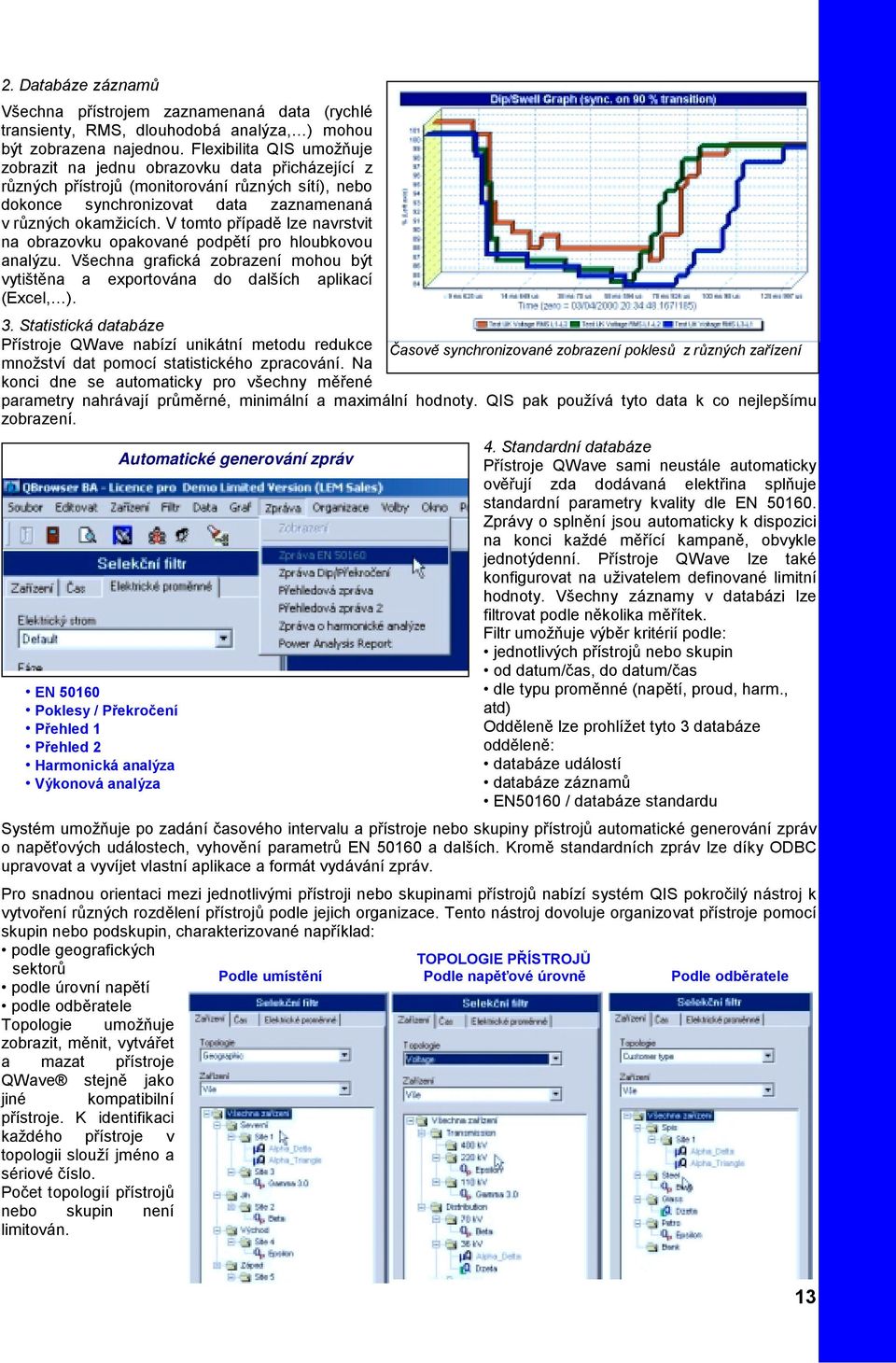

13 2. Databáze záznamů Všechna přístrojem zaznamenaná data (rychlé transienty, RMS, dlouhodobá analýza, ) mohou být zobrazena najednou. Flexibilita QIS umožňuje zobrazit na jednu obrazovku data přicházející z různých přístrojů (monitorování různých sítí), nebo dokonce synchronizovat data zaznamenaná v různých okamžicích. V tomto případě lze navrstvit na obrazovku opakované podpětí pro hloubkovou analýzu. Všechna grafická zobrazení mohou být vytištěna a exportována do dalších aplikací (Excel, ). 3. Statistická databáze Přístroje QWave nabízí unikátní metodu redukce Časově synchronizované zobrazení poklesů z různých zařízení množství dat pomocí statistického zpracování. Na konci dne se automaticky pro všechny měřené parametry nahrávají průměrné, minimální a maximální hodnoty. QIS pak používá tyto data k co nejlepšímu zobrazení. EN Poklesy / Překročení Přehled 1 Přehled 2 Harmonická analýza Výkonová analýza 4. Standardní databáze Přístroje QWave sami neustále automaticky ověřují zda dodávaná elektřina splňuje standardní parametry kvality dle EN Zprávy o splnění jsou automaticky k dispozici na konci každé měřící kampaně, obvykle jednotýdenní. Přístroje QWave lze také konfigurovat na uživatelem definované limitní hodnoty. Všechny záznamy v databázi lze filtrovat podle několika měřítek. Filtr umožňuje výběr kritérií podle: jednotlivých přístrojů nebo skupin od datum/čas, do datum/čas dle typu proměnné (napětí, proud, harm., atd) Odděleně lze prohlížet tyto 3 databáze odděleně: databáze událostí databáze záznamů EN50160 / databáze standardu Systém umožňuje po zadání časového intervalu a přístroje nebo skupiny přístrojů automatické generování zpráv o napěťových událostech, vyhovění parametrů EN a dalších. Kromě standardních zpráv lze díky ODBC upravovat a vyvíjet vlastní aplikace a formát vydávání zpráv. Pro snadnou orientaci mezi jednotlivými přístroji nebo skupinami přístrojů nabízí systém QIS pokročilý nástroj k vytvoření různých rozdělení přístrojů podle jejich organizace. Tento nástroj dovoluje organizovat přístroje pomocí skupin nebo podskupin, charakterizované například: podle geografických sektorů podle úrovní napětí podle odběratele Topologie umožňuje zobrazit, měnit, vytvářet a mazat přístroje QWave stejně jako jiné kompatibilní přístroje. K identifikaci každého přístroje v topologii slouží jméno a sériové číslo. Počet topologií přístrojů nebo skupin není limitován. Automatické generování zpráv TOPOLOGIE PŘÍSTROJŮ Podle umístění Podle napěťové úrovně Podle odběratele 13

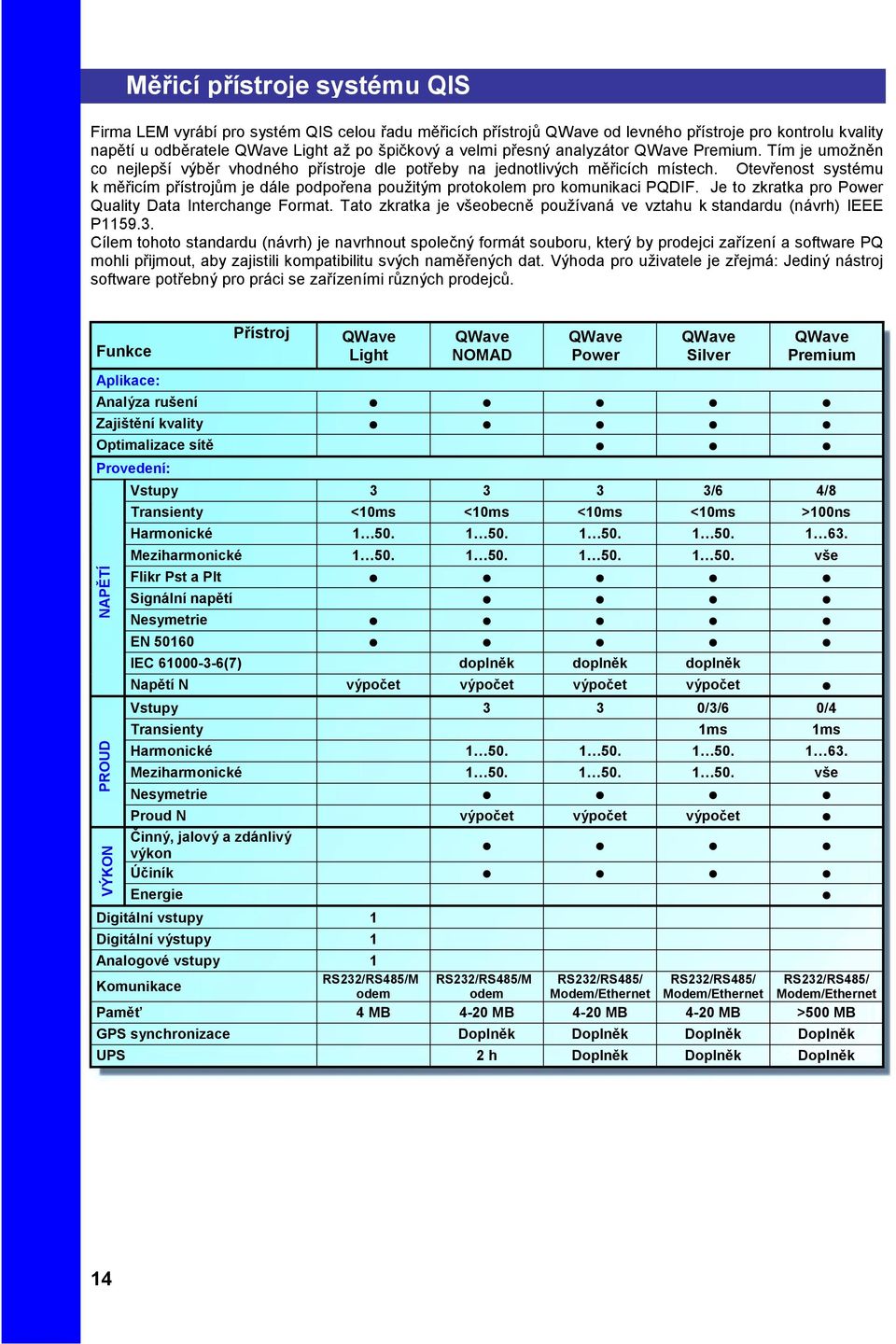

14 Měřicí přístroje systému QIS Firma LEM vyrábí pro systém QIS celou řadu měřicích přístrojů QWave od levného přístroje pro kontrolu kvality napětí u odběratele QWave Light až po špičkový a velmi přesný analyzátor QWave Premium. Tím je umožněn co nejlepší výběr vhodného přístroje dle potřeby na jednotlivých měřicích místech. Otevřenost systému k měřicím přístrojům je dále podpořena použitým protokolem pro komunikaci PQDIF. Je to zkratka pro Power Quality Data Interchange Format. Tato zkratka je všeobecně používaná ve vztahu k standardu (návrh) IEEE P Cílem tohoto standardu (návrh) je navrhnout společný formát souboru, který by prodejci zařízení a software PQ mohli přijmout, aby zajistili kompatibilitu svých naměřených dat. Výhoda pro uživatele je zřejmá: Jediný nástroj software potřebný pro práci se zařízeními různých prodejců. Funkce Aplikace: Přístroj QWave Light QWave NOMAD QWave Power QWave Silver QWave Premium Analýza rušení Zajištění kvality Optimalizace sítě Provedení: NAPĚTÍ PROUD VÝKON Vstupy /6 4/8 Transienty <10ms <10ms <10ms <10ms >100ns Harmonické Meziharmonické vše Flikr Pst a Plt Signální napětí Nesymetrie EN IEC (7) doplněk doplněk doplněk Napětí N výpočet výpočet výpočet výpočet Vstupy 3 3 0/3/6 0/4 Transienty 1ms 1ms Harmonické Meziharmonické vše Nesymetrie Proud N výpočet výpočet výpočet Činný, jalový a zdánlivý výkon Účiník Energie Digitální vstupy 1 Digitální výstupy 1 Analogové vstupy 1 RS232/RS485/M RS232/RS485/M RS232/RS485/ RS232/RS485/ RS232/RS485/ Komunikace odem odem Modem/Ethernet Modem/Ethernet Modem/Ethernet Paměť 4 MB 4-20 MB 4-20 MB 4-20 MB >500 MB GPS synchronizace Doplněk Doplněk Doplněk Doplněk UPS 2 h Doplněk Doplněk Doplněk 14

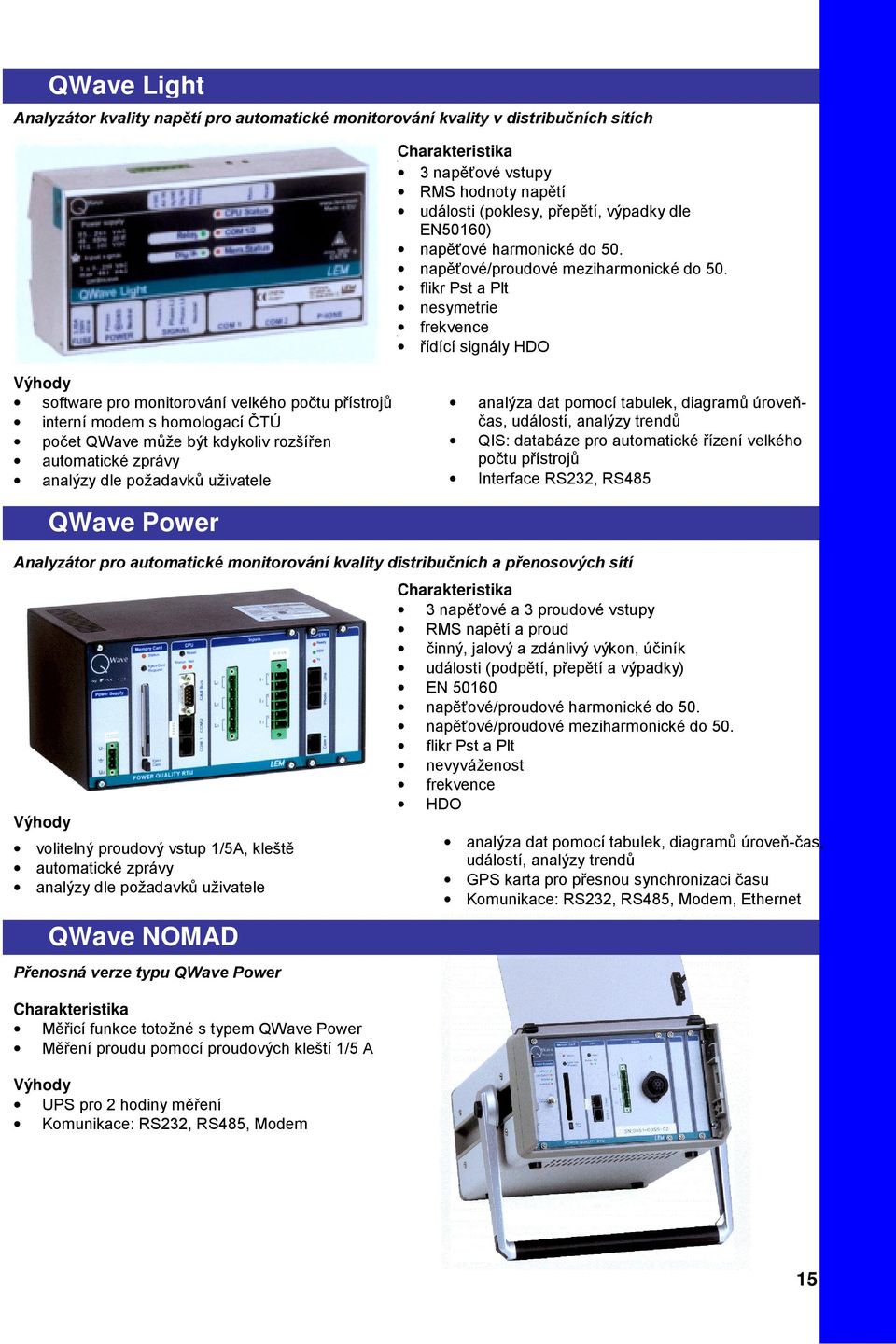

15 QWave Light Analyzátor kvality napětí pro automatické monitorování kvality v distribučních sítích Charakteristika 3 napěťové vstupy RMS hodnoty napětí události (poklesy, přepětí, výpadky dle EN50160) napěťové harmonické do 50. napěťové/proudové meziharmonické do 50. flikr Pst a Plt nesymetrie frekvence řídící signály HDO. Výhody software pro monitorování velkého počtu přístrojů interní modem s homologací ČTÚ počet QWave může být kdykoliv rozšířen automatické zprávy analýzy dle požadavků uživatele analýza dat pomocí tabulek, diagramů úroveňčas, událostí, analýzy trendů QIS: databáze pro automatické řízení velkého počtu přístrojů Interface RS232, RS485 QWave Power Analyzátor pro automatické monitorování kvality distribučních a přenosových sítí Charakteristika 3 napěťové a 3 proudové vstupy RMS napětí a proud činný, jalový a zdánlivý výkon, účiník události (podpětí, přepětí a výpadky) EN napěťové/proudové harmonické do 50. napěťové/proudové meziharmonické do 50. flikr Pst a Plt nevyváženost frekvence HDO Výhody volitelný proudový vstup 1/5A, kleště automatické zprávy analýzy dle požadavků uživatele QWave NOMAD Přenosná verze typu QWave Power Charakteristika Měřicí funkce totožné s typem QWave Power Měření proudu pomocí proudových kleští 1/5 A Výhody UPS pro 2 hodiny měření Komunikace: RS232, RS485, Modem analýza dat pomocí tabulek, diagramů úroveň-čas, událostí, analýzy trendů GPS karta pro přesnou synchronizaci času Komunikace: RS232, RS485, Modem, Ethernet 15

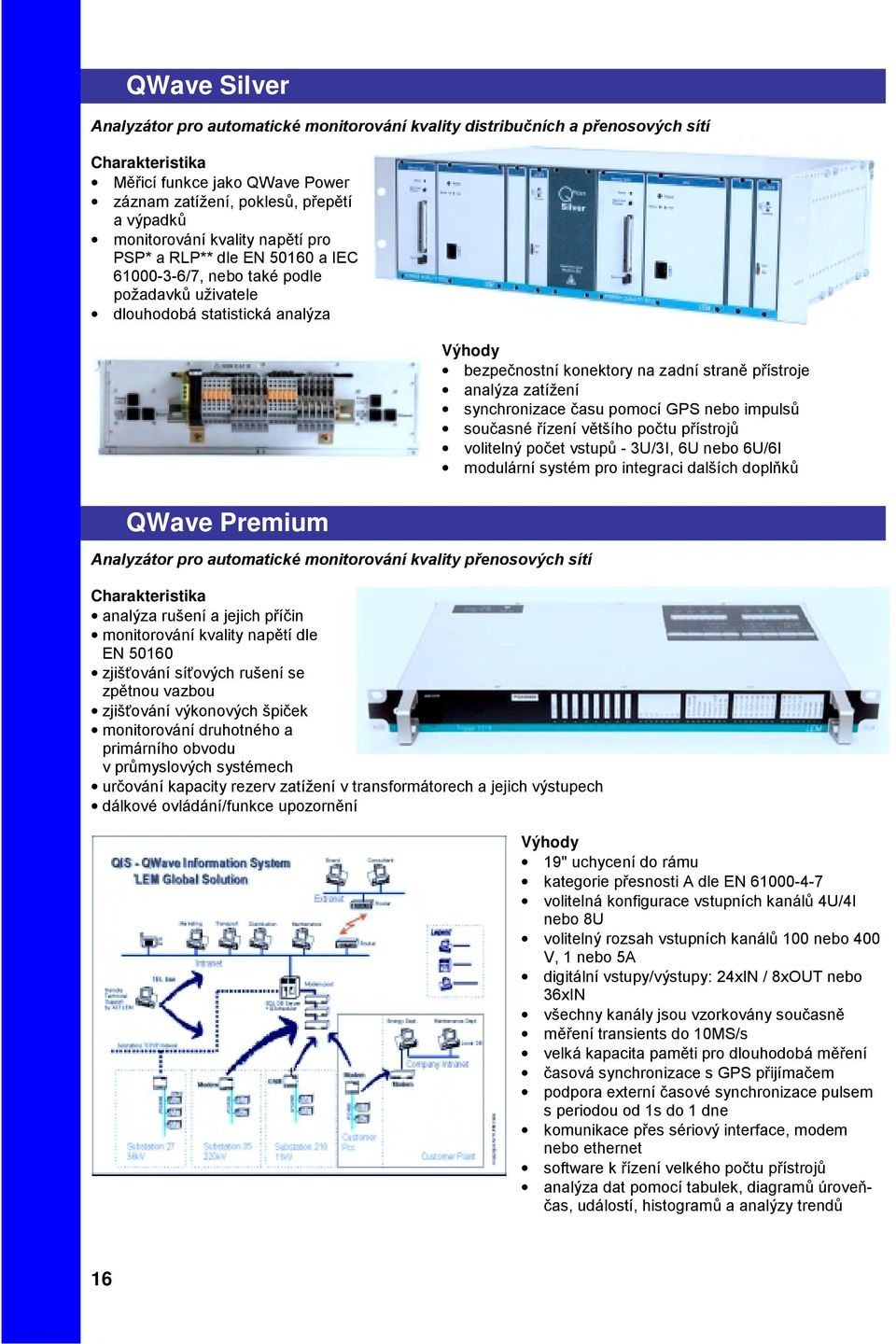

16 QWave Silver Analyzátor pro automatické monitorování kvality distribučních a přenosových sítí Charakteristika Měřicí funkce jako QWave Power záznam zatížení, poklesů, přepětí a výpadků monitorování kvality napětí pro PSP* a RLP** dle EN a IEC /7, nebo také podle požadavků uživatele dlouhodobá statistická analýza Výhody bezpečnostní konektory na zadní straně přístroje analýza zatížení synchronizace času pomocí GPS nebo impulsů současné řízení většího počtu přístrojů volitelný počet vstupů - 3U/3I, 6U nebo 6U/6I modulární systém pro integraci dalších doplňků QWave Premium Analyzátor pro automatické monitorování kvality přenosových sítí Charakteristika analýza rušení a jejich příčin monitorování kvality napětí dle EN zjišťování síťových rušení se zpětnou vazbou zjišťování výkonových špiček monitorování druhotného a primárního obvodu v průmyslových systémech určování kapacity rezerv zatížení v transformátorech a jejich výstupech dálkové ovládání/funkce upozornění Výhody 19" uchycení do rámu kategorie přesnosti A dle EN volitelná konfigurace vstupních kanálů 4U/4I nebo 8U volitelný rozsah vstupních kanálů 100 nebo 400 V, 1 nebo 5A digitální vstupy/výstupy: 24xIN / 8xOUT nebo 36xIN všechny kanály jsou vzorkovány současně měření transients do 10MS/s velká kapacita paměti pro dlouhodobá měření časová synchronizace s GPS přijímačem podpora externí časové synchronizace pulsem s periodou od 1s do 1 dne komunikace přes sériový interface, modem nebo ethernet software k řízení velkého počtu přístrojů analýza dat pomocí tabulek, diagramů úroveňčas, událostí, histogramů a analýzy trendů 16

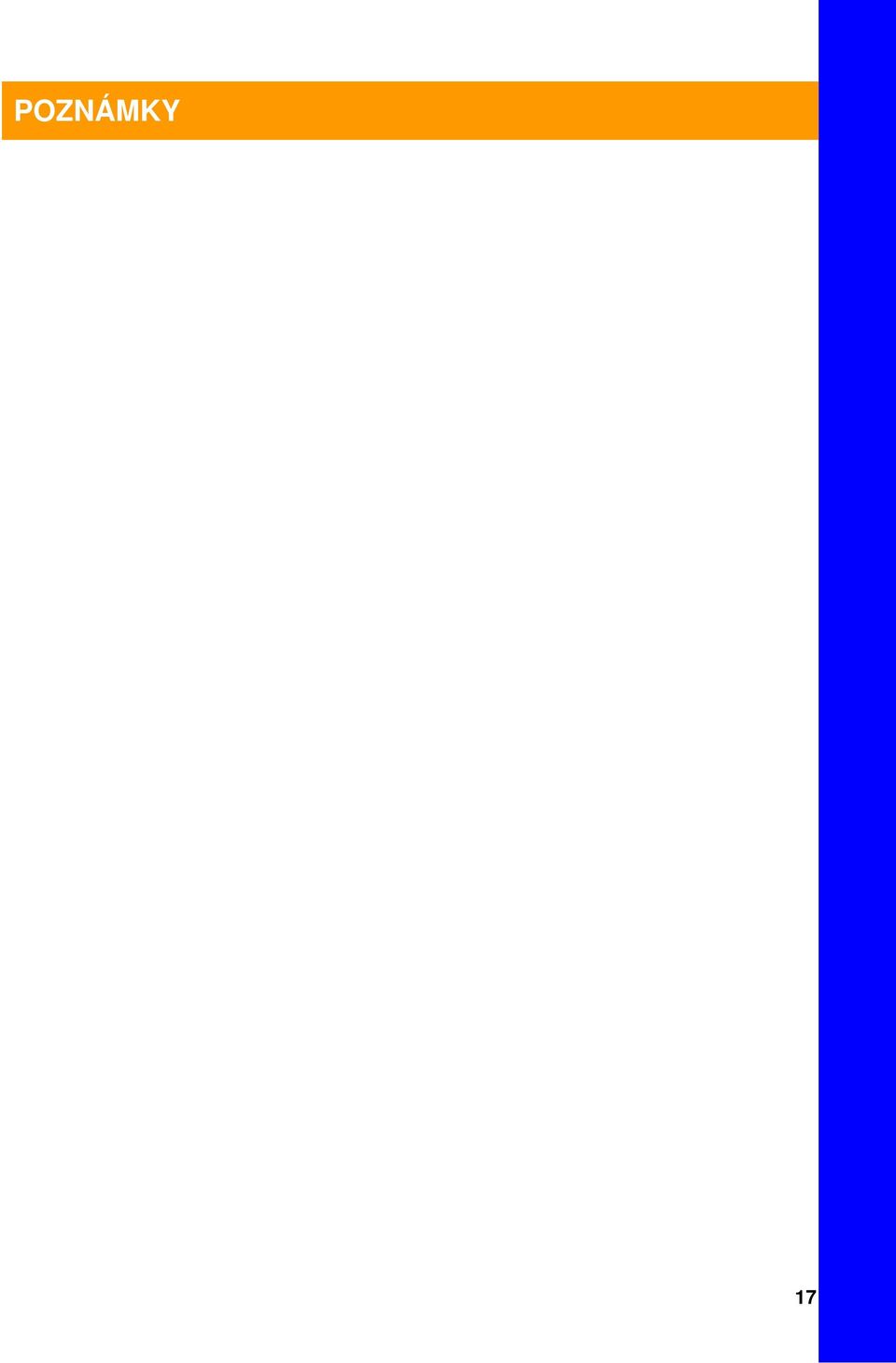

17 POZNÁMKY 17

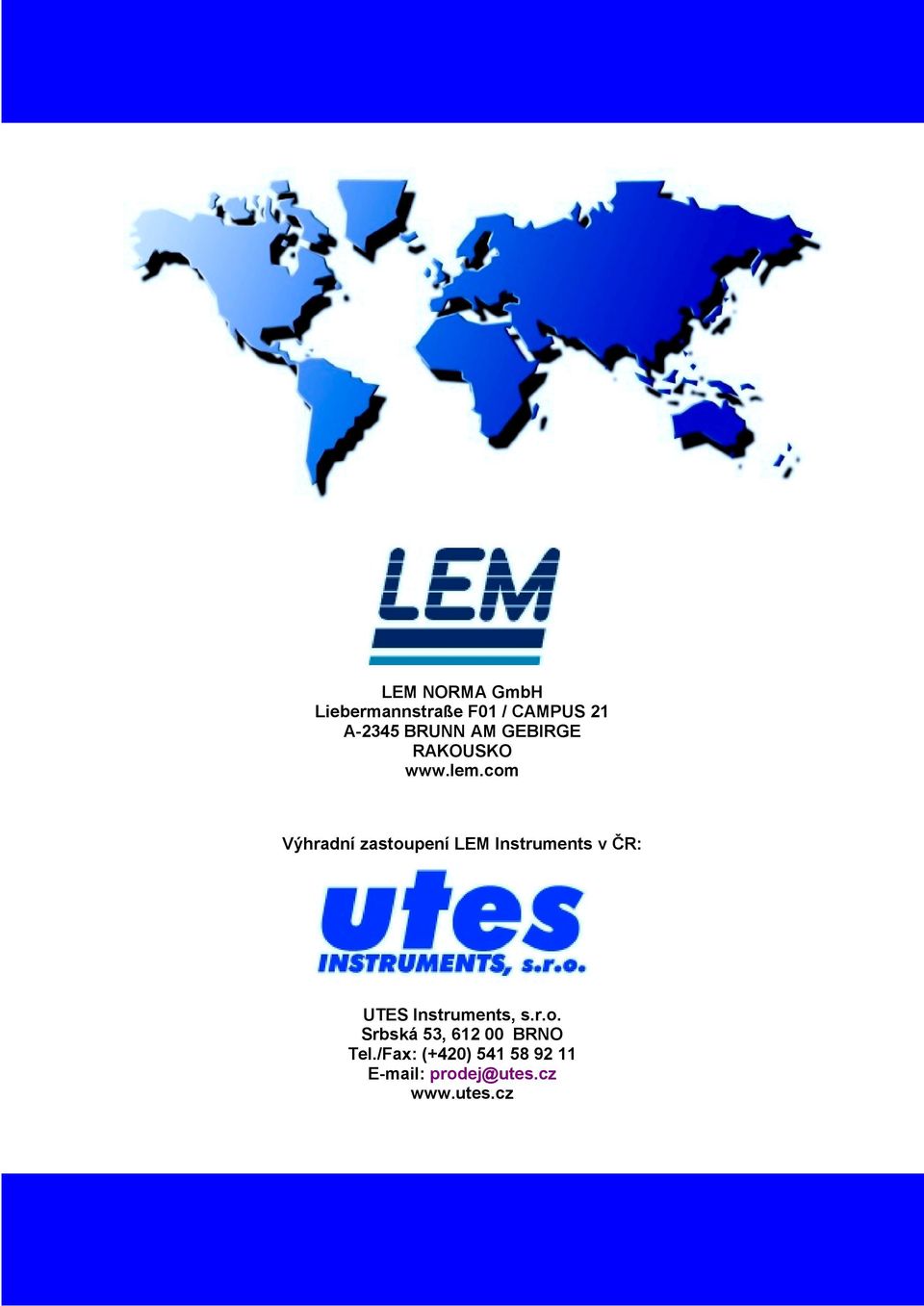

18 LEM NORMA GmbH Liebermannstraße F01 / CAMPUS 21 A-2345 BRUNN AM GEBIRGE RAKOUSKO Výhradní zastoupení LEM Instruments v ČR: UTES Instruments, s.r.o. Srbská 53, BRNO Tel./Fax: (+420) prodej@utes.cz
