QIS 3.0 ELMES HEME NORMA. Software k monitorování kvality sítě

Transkript

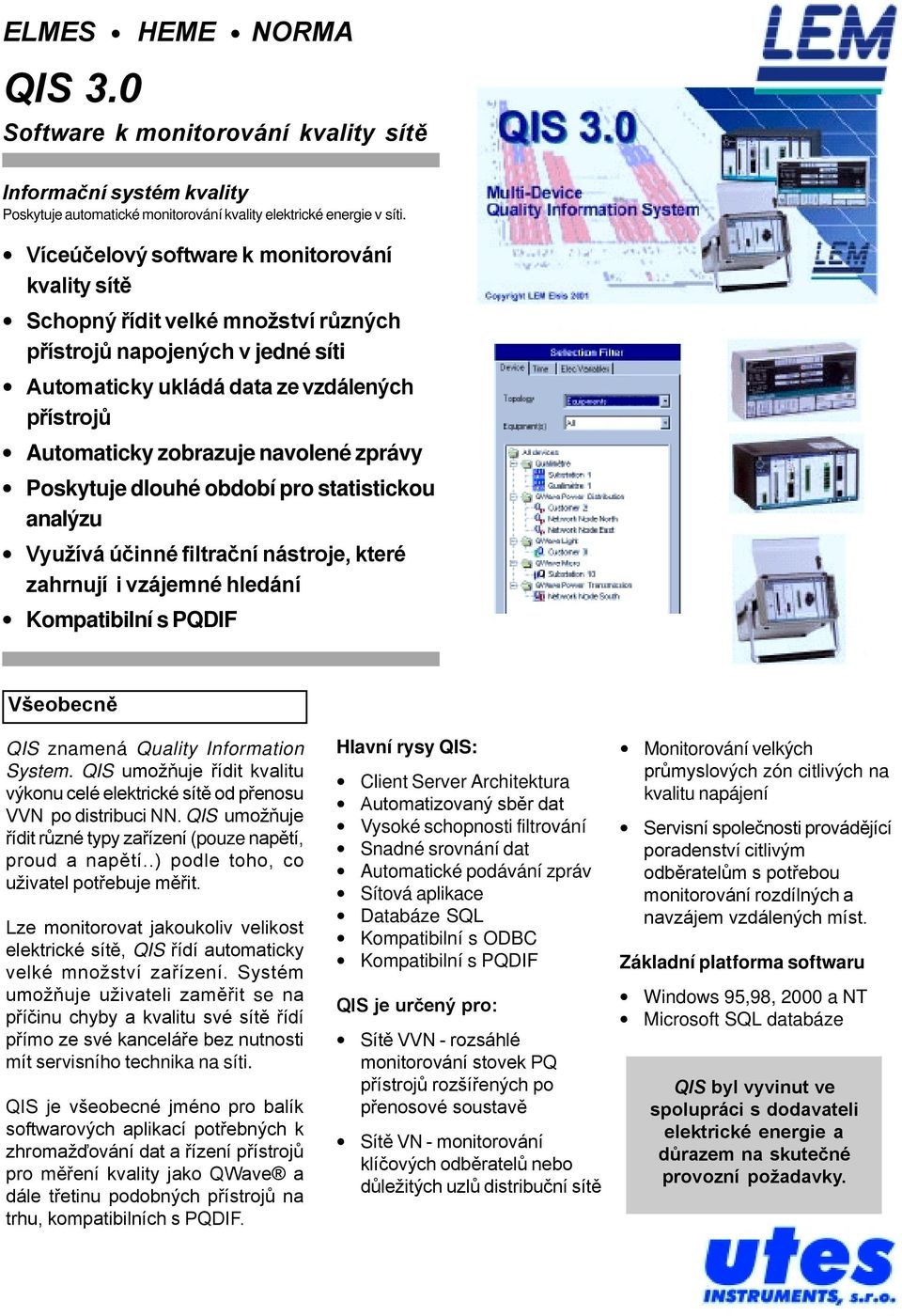

1 ELMES HEME NORMA QIS 3.0 Software k monitorování kvality sítě Informační systém kvality Poskytuje automatické monitorování kvality elektrické energie v síti. Víceúčelový software k monitorování kvality sítě Schopný řídit velké množství různých přístrojů napojených v jedné síti Automaticky ukládá data ze vzdálených přístrojů Automaticky zobrazuje navolené zprávy Poskytuje dlouhé období pro statistickou analýzu Využívá účinné filtrační nástroje, které zahrnují i vzájemné hledání Kompatibilní s PQDIF Všeobecně QIS znamená Quality Information System. QIS umožňuje řídit kvalitu výkonu celé elektrické sítě od přenosu VVN po distribuci NN. QIS umožňuje řídit různé typy zařízení (pouze napětí, proud a napětí..) podle toho, co uživatel potřebuje měřit. Lze monitorovat jakoukoliv velikost elektrické sítě, QIS řídí automaticky velké množství zařízení. Systém umožňuje uživateli zaměřit se na příčinu chyby a kvalitu své sítě řídí přímo ze své kanceláře bez nutnosti mít servisního technika na síti. QIS je všeobecné jméno pro balík softwarových aplikací potřebných k zhromažďování dat a řízení přístrojů pro měření kvality jako QWave a dále třetinu podobných přístrojů na trhu, kompatibilních s PQDIF. Hlavní rysy QIS: Client Server Architektura Automatizovaný sběr dat Vysoké schopnosti filtrování Snadné srovnání dat Automatické podávání zpráv Sítová aplikace Databáze SQL Kompatibilní s ODBC Kompatibilní s PQDIF QIS je určený pro: Sítě VVN - rozsáhlé monitorování stovek PQ přístrojů rozšířených po přenosové soustavě Sítě VN - monitorování klíčových odběratelů nebo důležitých uzlů distribuční sítě Monitorování velkých průmyslových zón citlivých na kvalitu napájení Servisní společnosti provádějící poradenství citlivým odběratelům s potřebou monitorování rozdílných a navzájem vzdálených míst. Základní platforma softwaru Windows 95,98, 2000 a NT Microsoft SQL databáze QIS byl vyvinut ve spolupráci s dodavateli elektrické energie a důrazem na skutečné provozní požadavky.

2 Hlavní rysy QIS QIS je vyvinutý s důrazem na snadné použití, porovnatelnost různých dat a vysoký výkon při monitorování měřicích přístrojů v síti. QIS je zaměřen na správu velkého počtu měřicích přístrojů. Instalované přístroje (QWave nebo jiná zařízení) poskytují základní záznam dat, hlášení poruch, zprávy o kvalitě a grafy. Dlouhodobá analýza napětí ( napěťové události, harmonické, flicker, nevyváženost,... ) Krátkodobá analýza chyb ( podpětí/přepětí ) Kvalita dodané energie klíčovým odběratelům Tří fázové podpětí uvedené v seznamu událostí (nahoře) a jako záznam (dole) Automatizovaný plánovač několikrát denně nebo týdně stahuje záznamy naměřené přístroji: dlouhodobé trendy, statistická analýza, záznamy podpětí/přepětí nebo zprávy dle norem EN50160 nebo IEC /7. Uživatelské parametry lze definovat dle vlastních požadavků na kvalitu. Jakmile jsou data nahrána a uložena v centrální databázi, uživatel se může zaměřit na specifické úlohy jako například podpětí/přepětí, flicker, harmonické Filtry pomáhají modelovat síťovou topologii podle požadavků uživatele: Správce sítě ocení rozdělení sítě podle napěťových tříd, zatímco lidé z marketingu preferují znázornění orientované na zákazníka. QIS umožňuje dynamicky definovat takovéto topologie. Poslední, ale stejně důležité, je časové okno, které může být definováno na zaměření podrobných událostí (např. podpětí) nebo dlouhodobé statistiky. QIS poskytuje různé cesty pro zobrazení PQ parametrů: 1. Databáze událostí Událost je vlastně záznam charakterizující přesah limitu daných parametrů. Limit je obvykle definován pomocí standardů (EN50160). Událost je charakterizována pomocí následujících údajů: název QWave datum/čas události typ události (přepětí, podpětí atd.) fáze, kde se vyskytne celková délka trvání důležitost 2. Databáze záznamů Všechna přístrojem zaznamenaná data (rychlé transienty, RMS, dlouhodobá analýza, ) mohou být zobrazena najednou. Flexibilita QIS umožňuje zobrazit na jednu obrazovku data přicházející z různých přístrojů (monitorování různých sítí), nebo dokonce přesynchronizovat data zaznamenána v různých okamžicích. V tomto případě lze navrstvit na obrazovku opakované podpětí pro hloubkovou analýzu. Všechna grafická zobrazení mohou být vytištěna a přenesena do dalších aplikací (Excel, ). 3. Statistická databáze QWave nabízí unikátní metodu redukce množství dat pomocí statistického zpracování. Na konci dne se automaticky pro všechny měřené parametry nahrávají průměrné, minimální a maximální hodnoty. QIS pak bude používat tyto data k co nejlepšímu zobrazení. Standardní databáze EN50160 je evropský standard definující kvalitu elektrického napětí dodávaného ve veřejných sítích. QWave automaticky a neustále ověřuje zda dodávaná elektřina splňuje standardní parametry. Zprávy o splnění jsou k dispozici automaticky na konci každé měřící kampaně, obvykle jednotýdenní. QWave lze také na konfigurovat na uživatel definované limitní hodnoty. IEC /7 jsou technické zprávy popisující měřené vydané úrovně pro harmonickou, flicker na střední nebo vysoce napěťové síti. Zprávy o splnění QWave také automaticky poskytuje. Poznámka: Specifikace v kurzívě bude dostupná v září 2002.

3 Volitelné provedení QIS byl primárně vyvinut ke společné práci s přístroji QWave. QIS může také vzájemně spolupracovat s třetí skupinou přístrojů díky světovému standardu PQDIF formát definovaný EPRI. Použití QIS s QWave z něj dělá kompletní systém drasticky snižující čas provedení. Aby vyhovoval všem typům aplikací, QIS existuje ve 3 různých verzích, které z něj dělají opravdu dostupné řešení. QIS standardní přístup (BA), doporučený pro relativně malé měřící skupiny, nejlépe v kombinaci s 30 Qwave. Vlastnosti: Datový prohlížeč & filtr Konfigurační nástroj pro QWave Rozhraní grafické a podávající zprávy Řízení databází Automatické QWave připojení (jednou za čas) nahrávání a stahování dat z/do QWave QIS pouze pro čtení (RO) má stejné vlastnosti jako QIS BA, kromě oprávnění k rekonfiguraci nebo smazání dat z QWave. QIS RO byl speciálně vyvinut pro uživatele, kteří chtějí instalovat QWave v průmyslové síti a chtějí, aby jejich zákazníci měli k datům přístup pouze pro čtení. V tomto případě není riziko smazání dat nebo konfigurace z instalovaného QWave. QIS Klientský server (CS), má stejné vlastnosti jako QIS BA, ale je určen pro mnohem větší aplikace. Další vlastnosti: Automatizované a konfigurace schopné nahrávání dat podle rozvrhu a sdílení modemů Rozsáhlý přístup klientů k síti (100 připojení a 20 klientů) Možnost současně probíhajícího připojení několika QWave díky řízenému sdílení modemů MS SQL Databázový řídící systém Automatické nahrávání dat Pro nahrávání posledních záznamů o kvalitě sítě několikrát denně nebo týdně z různých QWave instalovaných na elektrické síti, podrobných záznamů nebo zprávách o plnění, není třeba zásahů uživatele. S QIS BA, může být automaticky připojen jeden QWave po druhém. S QIS CS řídí sdílení několika modemů se současně probíhajícím připojením k několika přístrojům. Flexibilita sdílených procedur je hlavním znakem QIS CS. Rozvrh software připojený k přístroji může být jednoduše konfigurován pro nahrávání záznamů několikrát denně, zatímco u zpráv o plnění jednou za týden. Časově nenáročná data mohou být stahována během dne a větší objem dat nahráván v noci, kdy je telefonní komunikace levnější. To představuje 2 hlavní výhody: 1. Data jdou automaticky nahrávána a jsou dostupná každému uživateli připojenému k síti, bez účasti uživatele 2. V případě chyby modemu nebo přerušení telefonní linky, QIS automaticky později obnoví činnost a pokračuje dokud nejsou všechna data nahraná. V případě opakujících se výpadků komunikace, varovné zprávy informují uživatele, že modem a QWave nespolupracují. Jakmile se komunikace obnoví, data se automaticky integrují do databáze. Všechny předešlá připojení se ukládají v databázi, kde se chronologicky řadí. Několik současně probíhajících připojení Díky používání sdílení modemů, QIS CS je schopen řídit několik připojení zároveň. Každý modem připojený k serveru je považován za serverový přístup, zatímco každý vzdálený modem připojený k jednomu nebo několika QWavům je považován za QWave přístup. To představuje 2 hlavní výhody: Uživatel může definovat serverové přístupy podle kvality telefonní linky: ISDN, vysoká nebo nízká přenosová rychlost, PSTN nebo GSM a optimalizovat užívání instalovaného modemu. Programování automatického připojování a činnost jsou prováděny přes uživatelsky příjemné rozhraní.

4 Několik serverových přístupů může být definováno pro stejný QWave přístup. V případě, že modem vypadne, může automaticky zajistit nahrávání dat jiný serverový přístup V případě, že je QWave nebo jiný přístroj přidán tam, kde je QWave přístup modem- už instalován, někdo musí říci serveru, který QWave přístup je používán pro nový Qwave, ale není třeba měnit konfiguraci. Modemy a jiná komunikační média mohou být použita současně (síť RS485, Ethernet, ) Konfigurace QWave Manuální připojení QWave Standardní procedura po nahrávání dat je automatické připojení. Ale v některých případech se může manuální připojení hodit: zkontrolovat komunikaci stáhnout novou konfiguraci podívat se na jednotlivé poruchy, které ještě nejsou nahrané v databázi Aby se vyhovělo těmto požadavkům, QIS poskytuje pro jakéhokoliv uživatele majícího práva k přístupu- možnost připojit se k jakémukoliv zařízení instalovanému na síťovém poli. Protože QIS je síťové řešení, není potřeba fyzické přítomnosti uživatele, když server provádí takovéto operace. Uživatelská práva Je jasné, že všichni uživatelé by chtěli vidět data zaznamenávaná přístroji, ale jen málo z nich může konfiguraci přístrojů nainstalovaných v síťovém poli měnit. Proto tedy QIS umožňuje několik možných úrovní práv a přístupů. Vždy, když systémový správce vytváří nového uživatele, přiděluje práva k vytvoření nebo smazání QWave, modifikaci konfigurace přístroje, mazat nahraná data, Topologie QWave QIS je pokročilý nástroj k vytvoření různých rozdělení QWave podle jejich organizace. Tento nástroj dovoluje organizovat přístroje pomocí skupin nebo podskupin, charakterizované například: podle geografických sektorů podle úrovní napětí podle zákazníka Konfigurační procedura je uživatelsky příjemná a je omezena na nutné minimum. Hodně standardních nastavení nabízí urychlení celého procesu. Pro každý QWave lze jednotlivě konfigurovat následující parametry: Systém síťového zapojení (hvězda, trojúhelník nebo 1fáze) Rozsah vstupního napětí a proudu Převodový poměr externích NT/PT Datum a čas startu kampaně Frekvence signálního napětí HDO Definovat třídy sloupcových grafů Proměnné pro požadované sloupcové grafy Proměnné pro požadované záznamy Každý konfigurační soubor je uložen v databázi, kde je možno je chronologicky vypsat. Navigace skrz záznamy Všechny záznamy v databázi lze filtrovat podle několika měřítek. Filtr umožňuje výběr kritérií dle: Dle QWave nebo skupiny QWave Od datum/čas, do datum/čas Dle typu proměnné (napětí, proud, harm., atd) Odděleně lze prohlížet tyto 3 databáze odděleně: Databáze událostí Databáze záznamů EN50160 / Databáze standardu Otevřený a speciální vývoj Velcí uživatelé, jako energetiky, mají know-how a dobře definované postupy vydávání zpráv o měření nebo pro statistickou analýzu. Uživatelé QIS se specifickými požadavky na databázi, mohou díky interkonektivitě ODBC sami upravovat a vyvíjet vlastní aplikace a formát vydávání zpráv. Funkce rozdělení QBrowser umožňuje zobrazit, měnit, vytvářet a mazat QWave zařízení stejně jako jiné PQDIF kompatibilní přístroje. Jméno a sériové číslo slouží k identifikaci každého QWave v topologii. Každý QWave má své vlastní okno, kde lze upravovat dodatečná data umístění, předepsané napětí a proud a volně dostupné předpisy. Počet QWave nebo skupin vytvářených v topologii není limitován.

5 Dle požadavků uživatele lze základní architekturu postupně rozšiřovat k plně vyhovujícímu pokrokovému řešení. Zastoupení pro ČR: UTES Instruments, s.r.o. Srbská 53, BRNO Tel./Fax: 05 / prodej@utes.cz Výroba LEM Instruments GmbH Palmerstrasse 2 A-2351 Wiener Neudorf PHONE: (02236) FAX: (02236) Vývoj a poradenství LEM Elsis Route de Petit-Roeulx, 95 B-7090 Braine-le-Comte PHONE: (067) FAX: (067)
