1 Zkrácený skript G "Výstavba skládek a vodní stavitelství - praktické problémy a jejich řešení, příklady 1. Úvodní poznámky V této části akce mají být popsány některé problémové oblasti a příklady z oblasti výstavby skládek a vodního stavitelství, které v praxi vedou ke vzniku řady konfliktních potenciálů, které je třeba řešit. Pod označením G1 až G5 budou tyto problémy případně příklady v přehledu detailně popsány. Obsah: G1 Péče a kontrola systémů jímání průsakových vod a odvodňovacích systémů skládek G2 Používání schválených půd při výstavbě skládek G3 Škody na nově vybudovaných protipovodňových hrázích a jejich sanace G4 Sedimenty stojatých vod a vodotečí G5 Retenční nádrže s asfaltovou izolací Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 1

2 Zkrácený skript G1 Péče a kontrola systémů jímání průsakových vod a odvodňovacích systémů skládek 2. Popis problému Systémy jímání průsakových vod a odvodňovací systémy skládek podléhají nejrůznějším podmínkám v oblasti údržby a kontroly ze strany povolovacích orgánů. Tyto podmínky platí zpravidla počínaje kolaudací až po ukončení fáze následné péče.. V důsledku toho vznikají náklady, které není radno podceňovat. 2. Jaká opatření je třeba realizovat? a) Dodržování vysokých standardů kvality při výstavbě těchto systémů (potrubí, šachty, propustky, nádrže pro průsakovou vodu ad.). b) Vizuální kontrola a inspekce celkového systému před zahájením provozu c) Zpravidla každoroční inspekce včetně proplachu potrubí během provozní fáze d) Pokračování inspekcí a proplachů během fáze následné péče (po několik letech ve větších časových intervalech) Poznámka: Výsledky dle písmen b), c) a d) je nutno dokumentovat ve výročních zprávách. Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 2

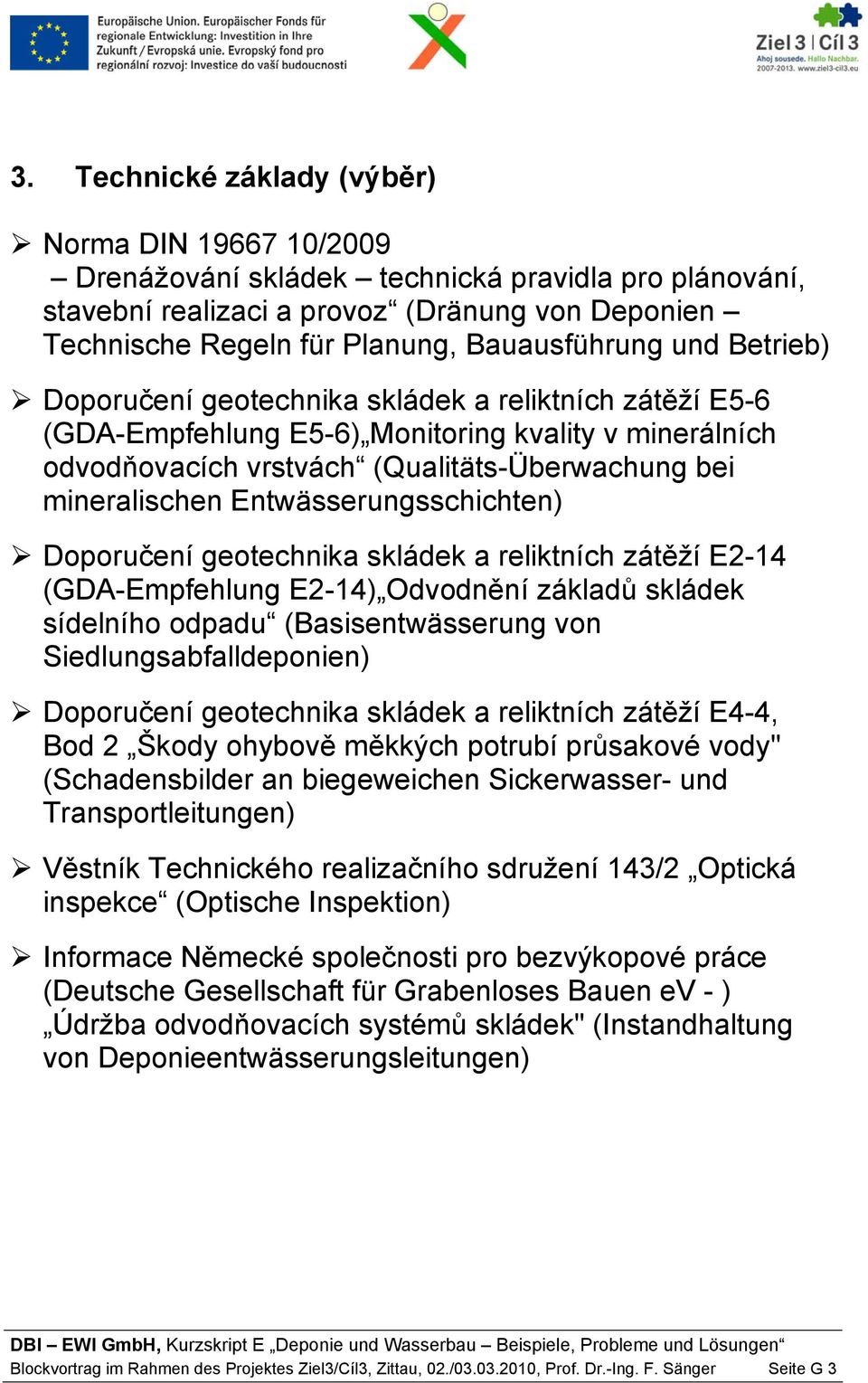

3 3. Technické základy (výběr) Norma DIN /2009 Drenážování skládek technická pravidla pro plánování, stavební realizaci a provoz (Dränung von Deponien Technische Regeln für Planung, Bauausführung und Betrieb) Doporučení geotechnika skládek a reliktních zátěží E5-6 (GDA-Empfehlung E5-6) Monitoring kvality v minerálních odvodňovacích vrstvách (Qualitäts-Überwachung bei mineralischen Entwässerungsschichten) Doporučení geotechnika skládek a reliktních zátěží E2-14 (GDA-Empfehlung E2-14) Odvodnění základů skládek sídelního odpadu (Basisentwässerung von Siedlungsabfalldeponien) Doporučení geotechnika skládek a reliktních zátěží E4-4, Bod 2 Škody ohybově měkkých potrubí průsakové vody" (Schadensbilder an biegeweichen Sickerwasser- und Transportleitungen) Věstník Technického realizačního sdružení 143/2 Optická inspekce (Optische Inspektion) Informace Německé společnosti pro bezvýkopové práce (Deutsche Gesellschaft für Grabenloses Bauen ev - ) Údržba odvodňovacích systémů skládek" (Instandhaltung von Deponieentwässerungsleitungen) Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 3

4 4. Vypsání proplachů a inspekcí Výběr uchazečů: Firmy se zkušeností s TV inspekcemi z oblasti skládek Hlavní body výběrového řízení: Popis systémů průsakových vod Dosažitelnost (délka, svažitost, průměr, konstrukce šachet a další detaily) Zadání proplachovací techniky a prohlídek (pokud možno proti spádu, způsob trakce kamerových vozů, rychlost jízdy, poloha hlavy kamery v průřezu potrubí atd.). Způsob záznamu (průběžný záznam, natáčení na kritických místech, měření svažitosti a teplot ve vztahu na umístění) Poskytnutí vody k proplachování Likvidace vody z proplachu a materiálu z proplachu Odkaz na vzorový seznam výkonů společnosti s r.o. DBI EWI GmbH. Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 4

5 5. Problémy a škody v systémech Nánosy v potrubí (měkké, tvrdé, krusty) pokud možno nenasazovat mechanické nástroje Naduření, průvěsy, zaklenutí a praskliny potrubí, poškrábání v důsledku trakce Poznámky k zajištění a sanaci následují v rámci přednášky. Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 5

6 Zkrácený skript G2 Používání schválených půd při výstavbě skládek 3. Popis problému Pro izolace povrchů (rekultivace) skládek a reliktních zátěží je během krátkého času zapotřebí velkého množství vhodných půd. Řada stavebníků si od přijetí a meziuložení půd v nejrůznějším množství a z nejrůznějších míst původu slibuje významné finanční výhody. Tyto půdy pak mají být jako materiál poskytnuty v rámci výběrového řízení / stavebních prací na izolace povrchu. Během realizace stavby však začínají problémy, neboť vlastnosti půd totiž nejsou takové, jak se původně plánovalo. Stavební firma pak argumentuje, že při použití poskytnutých půd nemůže vybudovat rekultivační nebo hydrologické vrstvy v předepsané kvalitě. Téměř pokaždé tak vzniknou významné dodatečné požadavky. Domnělá výhoda se tak stává nevýhodou a je důvodem mnoha sporů. Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 6

7 2. Strategie, jak tomuto vývoji zamezit Opatření: Před přijetím vyžádat následující doklady prostřednictvím třetí osoby: Místo původu Půdně mechanické veličiny a protokol o odebrání vzorku Křivky zrnitosti Organické součásti Obsah vápna Konzistenční mez (pokud vazné) Hodnoty dle Proctora Chemické analýzy Pozor! - odběr vzorků dle PN 98 (protokol) Přetříděné uložení (například spodní nebo svrchní rekultivační půda) Zřízení řádných přechodných úložišť vytěžené zeminy (zhutněno se svažitým povrchem; Obsah vody a dočasná vegetace ) Průběžná vizuální vstupní kontrola 3. Doplňující opatření Pro zamezení zbývajícího rizika před výběrovým řízením Opětovná celková zkouška půdní mechaniky s doporučeními pro předúpravu a zabudování 4. Příklad Bude popsán v rámci přednášky Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 7

8 Zkrácený skript G3 Škody na nově vybudovaných protipovodňových hrázích a jejich sanace" 1. Problémový případ Na podzim 2002 a na jaře 2003 byla nově vybudování třízónová hráz dle normy DIN V pozdním létě roku 2003 se v hrázi objevila řada hlubokých trhlin, i když byl trávník dobře vzrostlý. Firma BI EWI GmbH v osobě přednášejícího byla pověřena zpracováním posudku škod a vypracováním návrhu sanace. Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 8

9 2. Konstrukce hráze a příčiny škod Před stabilizační částí byla zabudována izolace povrchu o mocnosti cca 1 m s max. 20 cm překryvem ze svrchní vrstvy půdy. Jako izolační materiál byl použit středně až silně plastický jíl. Nebyla provedena homogenizace a jíl měl vysoký obsah vody. Materiál byl zabudován paralelně se svahem v mocnosti cca 50 cm pomocí nevhodných válců. Během horkého léta 2003 došlo k vysušení jílu. To bylo navíc podpořeno odběrem vody vzešlým travním osevem a velmi vaznou vrstvou vrchní půdy (kapilární vzlínání). Důsledkem byla řada hlubokých prasklin. Příčiny škod byly následující: Nedostatečná homogenizace jílu a příliš vysoký obsah vody S tím spojené nedostatečné zhutnění příliš lehkým válcem a paralelně je svahu 3. Sanační opatření Tato opatření budou vysvětlena v rámci přednášky na fóliích Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 9

10 Zkrácený skript G4 Sedimenty stojatých vod a vodotečí (průzkum, odklizení, zhodnocení) 1. Popis problému Dle studií z devadesátých let se tehdy mělo ve stojatých vodách Saska nacházet cca 9 milionů m³ sedimentů.. Při zohlednění povodně 2002 se tyto údaje spíše zhoršily, i když mezitím došlo k částečnému odklizení sedimentů na nejrůznějších objektech. Problémy se vyskytly především a) při průzkumu a získávání vzorků b) v legislativních otázkách například odpad ano / ne odpad k odstranění odpad ke zhodnocení c) v oblasti technologie odstranění Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 10

11 2. Postupy přípravy odstranění e) Průzkum Měřením při vypuštění nádrže sondáží se současným odběrem vzorků Poznámka: Rastrový postup, jelikož silné výkyvy v granulometrickém složení, podílu organické hmoty a ev. chemické zátěži f) Chemické a půdně mechanické průzkumy g) Rešerše ke zhodnocení Koncepce zhodnocení h) Plánování / výběrové řízení na odstranění Pozor: Jelikož je odstraňování silně závislé na počasí, existuje zde vysoký konfliktní potenciál Separovaná těžba téměř není možná Poznámka: V přednášce budou zmíněny dvě konkrétní zkušenosti ze dvou projektů. Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 11

12 Zkrácený skript G5 Retenční nádrže s asfaltovou izolací 1. Údaje k objektu V Rennersdrofu (mezi Žitavou a Löbau) se nachází ve fázi výstavby protipovodňová retenční nádrž. Projektována je sypaná hráz s izolací z asfaltbetonu. Další údaje: Délka koruny až 350 m max. výška: m Převedení povodní ve formě korýtkového přetoku Suchý polder s ekologickým propustkem Asfaltbetonová izolace o mocnosti 60 cm, šířka odstupňována k patní zdi, receptura dle Doporučení pro provedení asfaltovacích prací ve vodním stavitelství Betonová drenážní stěna bloková konstrukce bez kontrolní chodby Stavební stav: Dokončený žlábkový přetok Poznámka: V rámci přednášky bude stavební objekt představen v průřezu Blockvortrag im Rahmen des Projektes Ziel3/Cíl3, Zittau, 02./ , Prof. Dr.-Ing. F. Sänger Seite G 12
