SOUHRNNÁ TECHNICKÁ ZPRÁVA - B.1. HG partner s.r.o. SOUHRNNÁ TECHNICKÁ ZPRÁVA Část:

Transkript

1 Investor: Povodí Labe, státní podnik, Víta Nejedlého 951, Hradec Králové Odpovědný projektant: Ing. Jaroslav Vrzák Datum: 07/2014 Vypracoval: Ing. Kamil Borecký Změna: - Akce: Název části: Část: HG partner s.r.o. Smetanova 200, Úvaly w w w.hgpartner.cz Tel/fax: / vrzak@hgpartner.cz PŠ Vltava, ř.km 0,0-11,3 Vraňany - soutok Mělník, nánosy a oprava opevnění Paré č.: Počet A4: 14 SOUHRNNÁ TECHNICKÁ ZPRÁVA Část: B Měřítko: Č. přílohy: SOUHRNNÁ TECHNICKÁ ZPRÁVA - B.1 Účel: Č. zakázky DPS

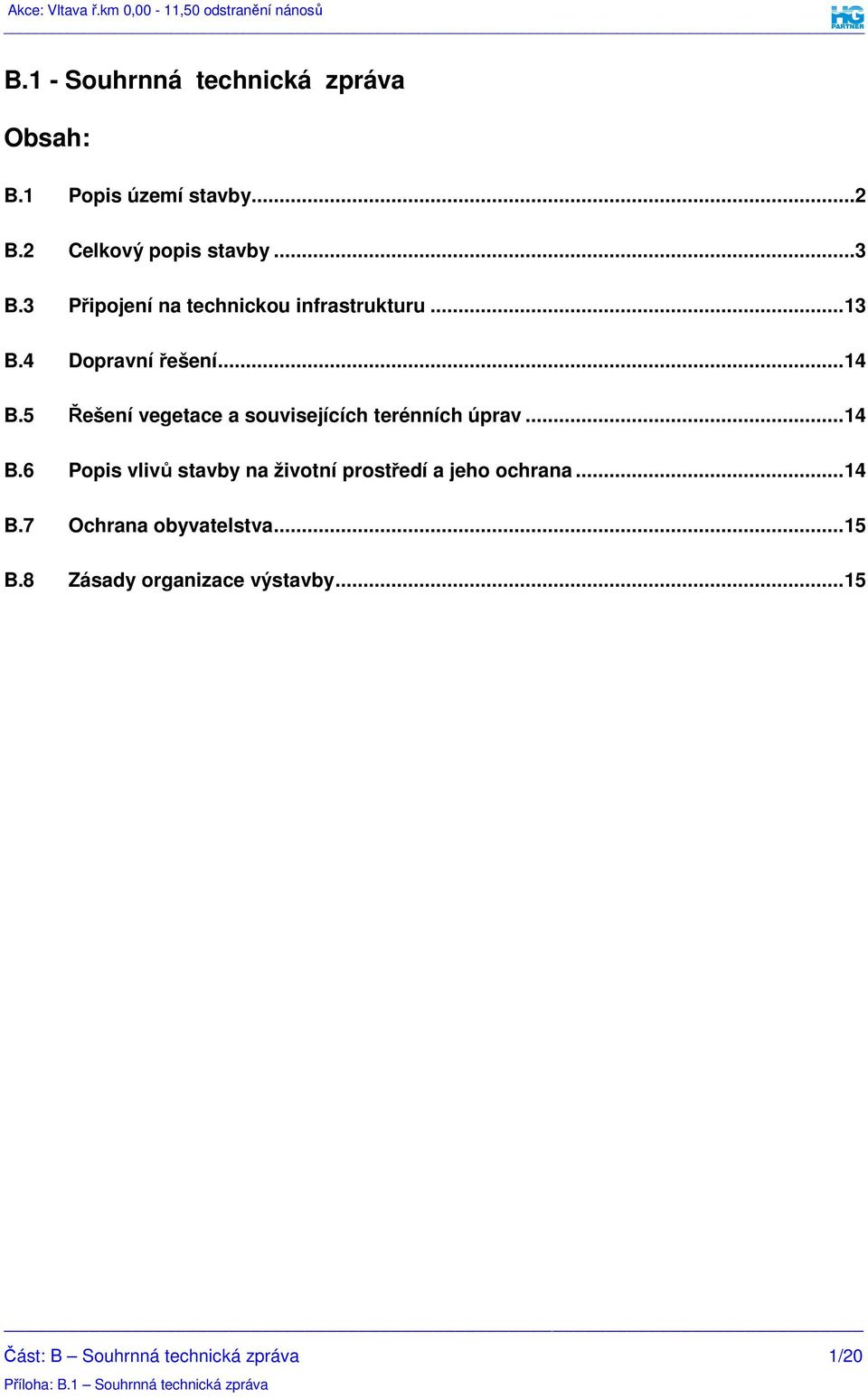

2 B.1 - Souhrnná technická zpráva Obsah: B.1 Popis území stavby... 2 B.2 Celkový popis stavby... 3 B.3 Připojení na technickou infrastrukturu B.4 Dopravní řešení B.5 Řešení vegetace a souvisejících terénních úprav B.6 Popis vlivů stavby na životní prostředí a jeho ochrana B.7 Ochrana obyvatelstva B.8 Zásady organizace výstavby Část: B Souhrnná technická zpráva 1/20

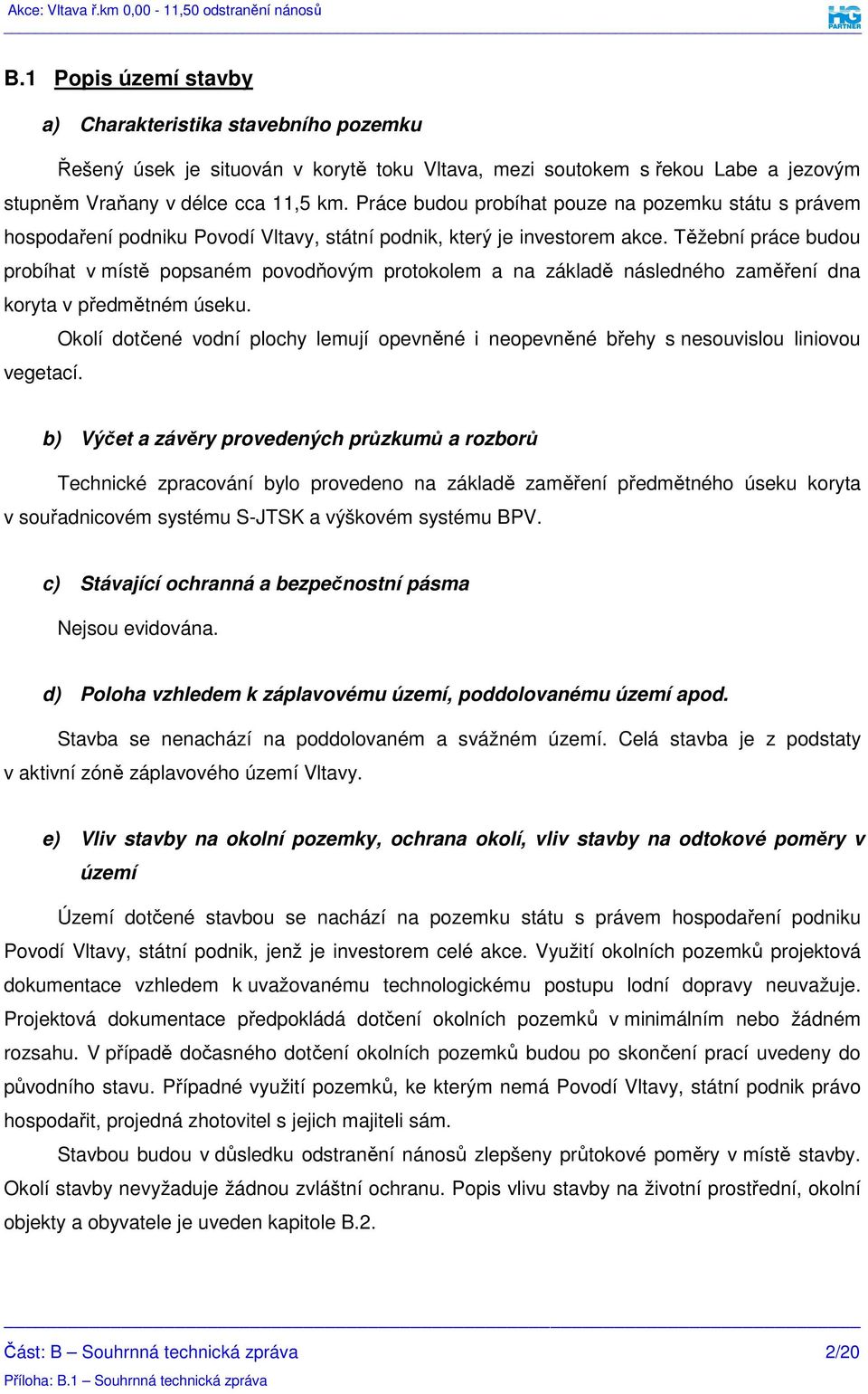

3 B.1 Popis území stavby a) Charakteristika stavebního pozemku Řešený úsek je situován v korytě toku Vltava, mezi soutokem s řekou Labe a jezovým stupněm Vraňany v délce cca 11,5 km. Práce budou probíhat pouze na pozemku státu s právem hospodaření podniku Povodí Vltavy, státní podnik, který je investorem akce. Těžební práce budou probíhat v místě popsaném povodňovým protokolem a na základě následného zaměření dna koryta v předmětném úseku. Okolí dotčené vodní plochy lemují opevněné i neopevněné břehy s nesouvislou liniovou vegetací. b) Výčet a závěry provedených průzkumů a rozborů Technické zpracování bylo provedeno na základě zaměření předmětného úseku koryta v souřadnicovém systému S-JTSK a výškovém systému BPV. c) Stávající ochranná a bezpečnostní pásma Nejsou evidována. d) Poloha vzhledem k záplavovému území, poddolovanému území apod. Stavba se nenachází na poddolovaném a svážném území. Celá stavba je z podstaty v aktivní zóně záplavového území Vltavy. e) Vliv stavby na okolní pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Území dotčené stavbou se nachází na pozemku státu s právem hospodaření podniku Povodí Vltavy, státní podnik, jenž je investorem celé akce. Využití okolních pozemků projektová dokumentace vzhledem k uvažovanému technologickému postupu lodní dopravy neuvažuje. Projektová dokumentace předpokládá dotčení okolních pozemků v minimálním nebo žádném rozsahu. V případě dočasného dotčení okolních pozemků budou po skončení prací uvedeny do původního stavu. Případné využití pozemků, ke kterým nemá Povodí Vltavy, státní podnik právo hospodařit, projedná zhotovitel s jejich majiteli sám. Stavbou budou v důsledku odstranění nánosů zlepšeny průtokové poměry v místě stavby. Okolí stavby nevyžaduje žádnou zvláštní ochranu. Popis vlivu stavby na životní prostřední, okolní objekty a obyvatele je uveden kapitole B.2. Část: B Souhrnná technická zpráva 2/20

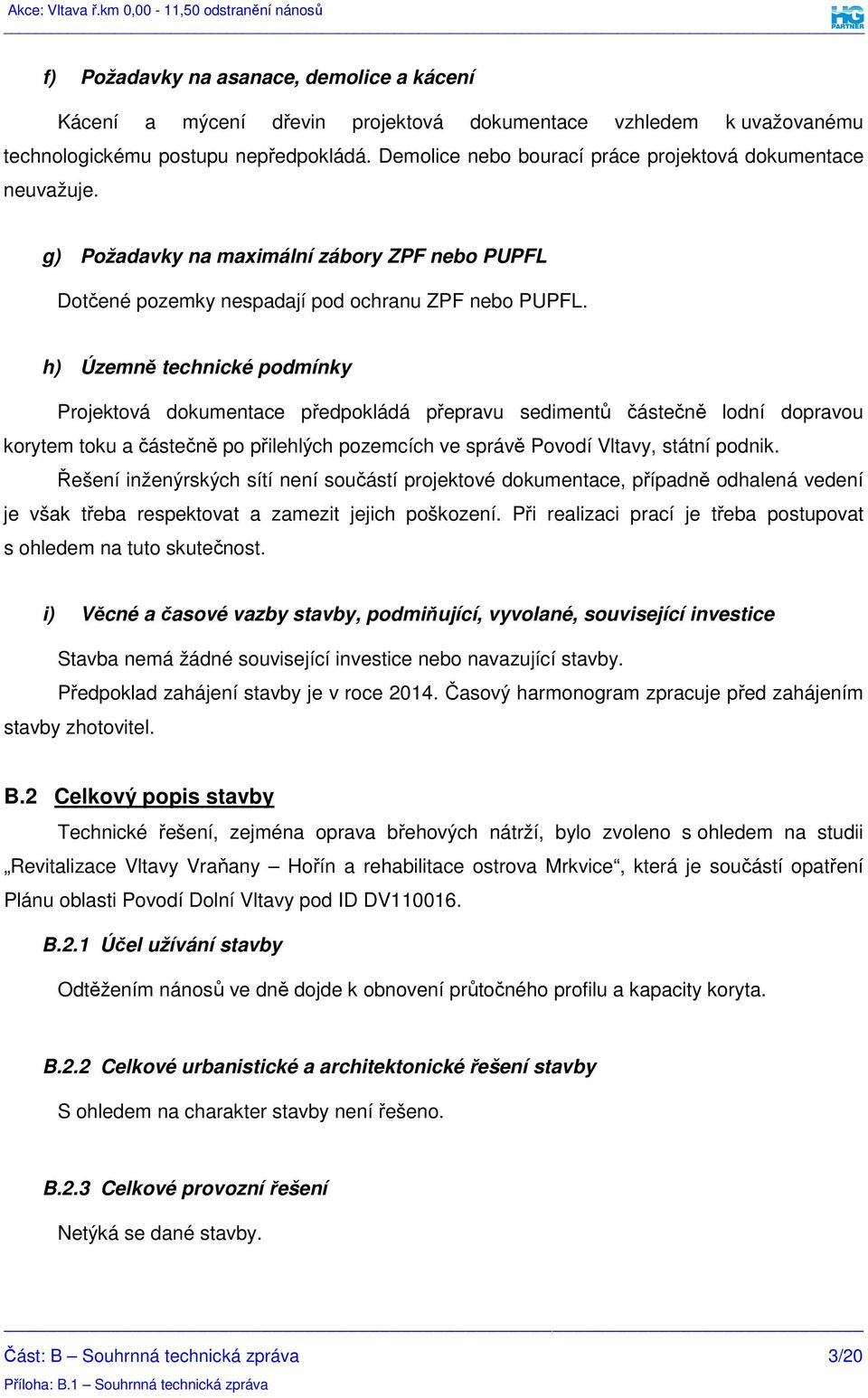

4 f) Požadavky na asanace, demolice a kácení Kácení a mýcení dřevin projektová dokumentace vzhledem k uvažovanému technologickému postupu nepředpokládá. Demolice nebo bourací práce projektová dokumentace neuvažuje. g) Požadavky na maximální zábory ZPF nebo PUPFL Dotčené pozemky nespadají pod ochranu ZPF nebo PUPFL. h) Územně technické podmínky Projektová dokumentace předpokládá přepravu sedimentů částečně lodní dopravou korytem toku a částečně po přilehlých pozemcích ve správě Povodí Vltavy, státní podnik. Řešení inženýrských sítí není součástí projektové dokumentace, případně odhalená vedení je však třeba respektovat a zamezit jejich poškození. Při realizaci prací je třeba postupovat s ohledem na tuto skutečnost. i) Věcné a časové vazby stavby, podmiňující, vyvolané, související investice Stavba nemá žádné související investice nebo navazující stavby. Předpoklad zahájení stavby je v roce Časový harmonogram zpracuje před zahájením stavby zhotovitel. B.2 Celkový popis stavby Technické řešení, zejména oprava břehových nátrží, bylo zvoleno s ohledem na studii Revitalizace Vltavy Vraňany Hořín a rehabilitace ostrova Mrkvice, která je součástí opatření Plánu oblasti Povodí Dolní Vltavy pod ID DV B.2.1 Účel užívání stavby Odtěžením nánosů ve dně dojde k obnovení průtočného profilu a kapacity koryta. B.2.2 Celkové urbanistické a architektonické řešení stavby S ohledem na charakter stavby není řešeno. B.2.3 Celkové provozní řešení Netýká se dané stavby. Část: B Souhrnná technická zpráva 3/20

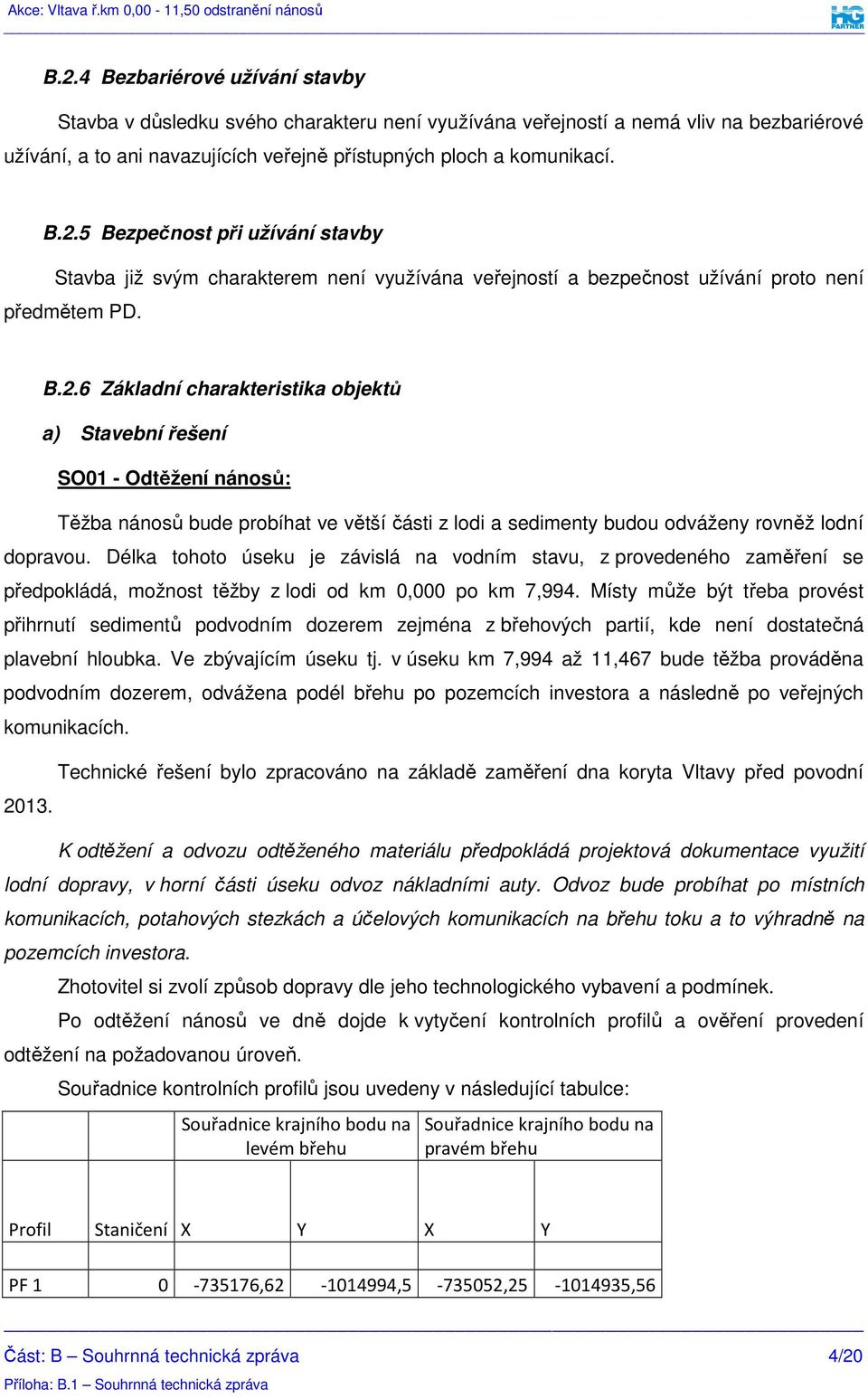

5 B.2.4 Bezbariérové užívání stavby Stavba v důsledku svého charakteru není využívána veřejností a nemá vliv na bezbariérové užívání, a to ani navazujících veřejně přístupných ploch a komunikací. B.2.5 Bezpečnost při užívání stavby Stavba již svým charakterem není využívána veřejností a bezpečnost užívání proto není předmětem PD. B.2.6 Základní charakteristika objektů a) Stavební řešení SO01 - Odtěžení nánosů: Těžba nánosů bude probíhat ve větší části z lodi a sedimenty budou odváženy rovněž lodní dopravou. Délka tohoto úseku je závislá na vodním stavu, z provedeného zaměření se předpokládá, možnost těžby z lodi od km 0,000 po km 7,994. Místy může být třeba provést přihrnutí sedimentů podvodním dozerem zejména z břehových partií, kde není dostatečná plavební hloubka. Ve zbývajícím úseku tj. v úseku km 7,994 až 11,467 bude těžba prováděna podvodním dozerem, odvážena podél břehu po pozemcích investora a následně po veřejných komunikacích Technické řešení bylo zpracováno na základě zaměření dna koryta Vltavy před povodní K odtěžení a odvozu odtěženého materiálu předpokládá projektová dokumentace využití lodní dopravy, v horní části úseku odvoz nákladními auty. Odvoz bude probíhat po místních komunikacích, potahových stezkách a účelových komunikacích na břehu toku a to výhradně na pozemcích investora. Zhotovitel si zvolí způsob dopravy dle jeho technologického vybavení a podmínek. Po odtěžení nánosů ve dně dojde k vytyčení kontrolních profilů a ověření provedení odtěžení na požadovanou úroveň. Souřadnice kontrolních profilů jsou uvedeny v následující tabulce: Souřadnice krajního bodu na levém břehu Souřadnice krajního bodu na pravém břehu Profil Staničení X Y X Y PF , , , ,56 Část: B Souhrnná technická zpráva 4/20

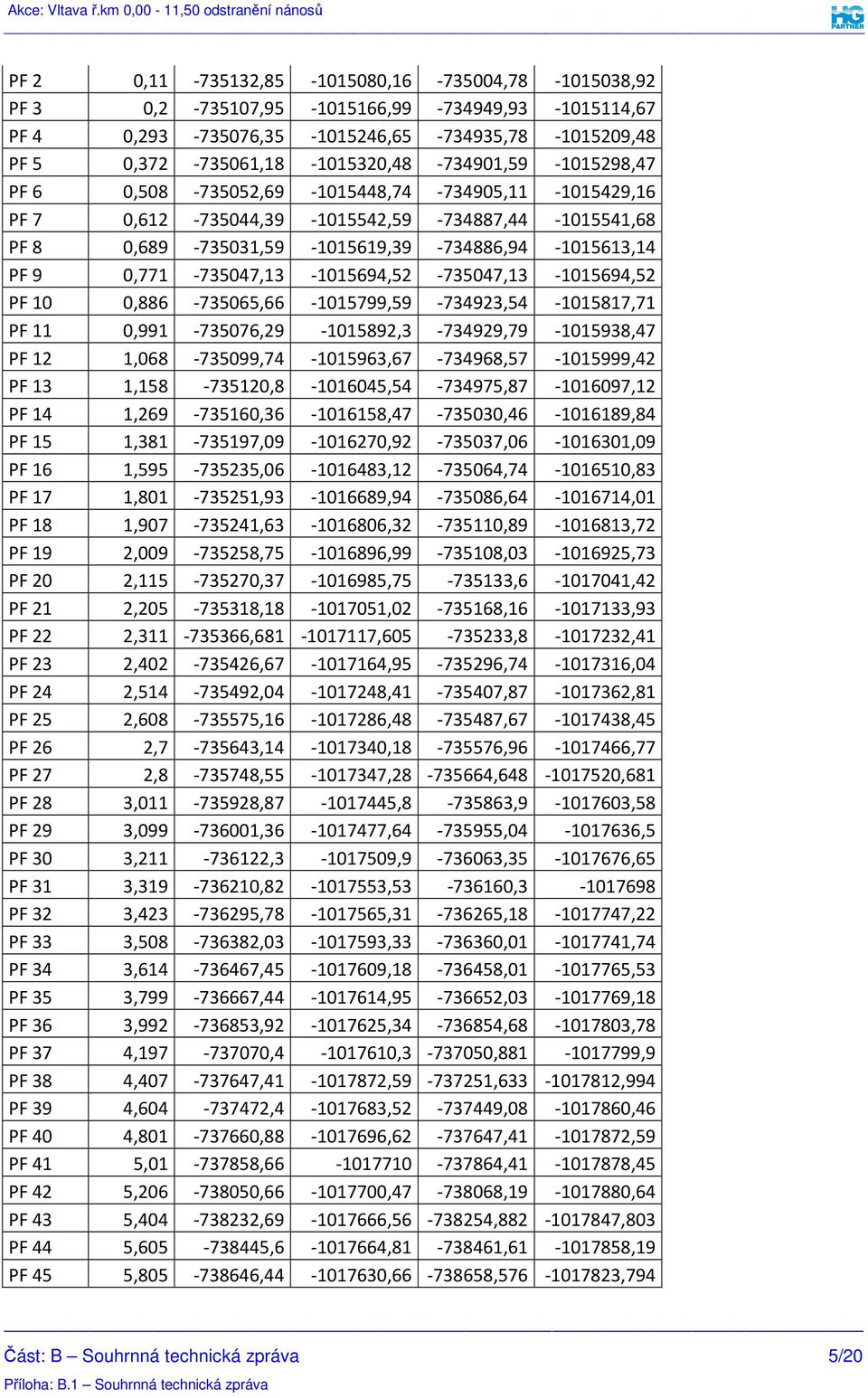

6 PF 2 0, , , , ,92 PF 3 0, , , , ,67 PF 4 0, , , , ,48 PF 5 0, , , , ,47 PF 6 0, , , , ,16 PF 7 0, , , , ,68 PF 8 0, , , , ,14 PF 9 0, , , , ,52 PF 10 0, , , , ,71 PF 11 0, , , , ,47 PF 12 1, , , , ,42 PF 13 1, , , , ,12 PF 14 1, , , , ,84 PF 15 1, , , , ,09 PF 16 1, , , , ,83 PF 17 1, , , , ,01 PF 18 1, , , , ,72 PF 19 2, , , , ,73 PF 20 2, , , , ,42 PF 21 2, , , , ,93 PF 22 2, , , , ,41 PF 23 2, , , , ,04 PF 24 2, , , , ,81 PF 25 2, , , , ,45 PF 26 2, , , , ,77 PF 27 2, , , , ,681 PF 28 3, , , , ,58 PF 29 3, , , , ,5 PF 30 3, , , , ,65 PF 31 3, , , , PF 32 3, , , , ,22 PF 33 3, , , , ,74 PF 34 3, , , , ,53 PF 35 3, , , , ,18 PF 36 3, , , , ,78 PF 37 4, , , , ,9 PF 38 4, , , , ,994 PF 39 4, , , , ,46 PF 40 4, , , , ,59 PF 41 5, , , ,45 PF 42 5, , , , ,64 PF 43 5, , , , ,803 PF 44 5, , , , ,19 PF 45 5, , , , ,794 Část: B Souhrnná technická zpráva 5/20

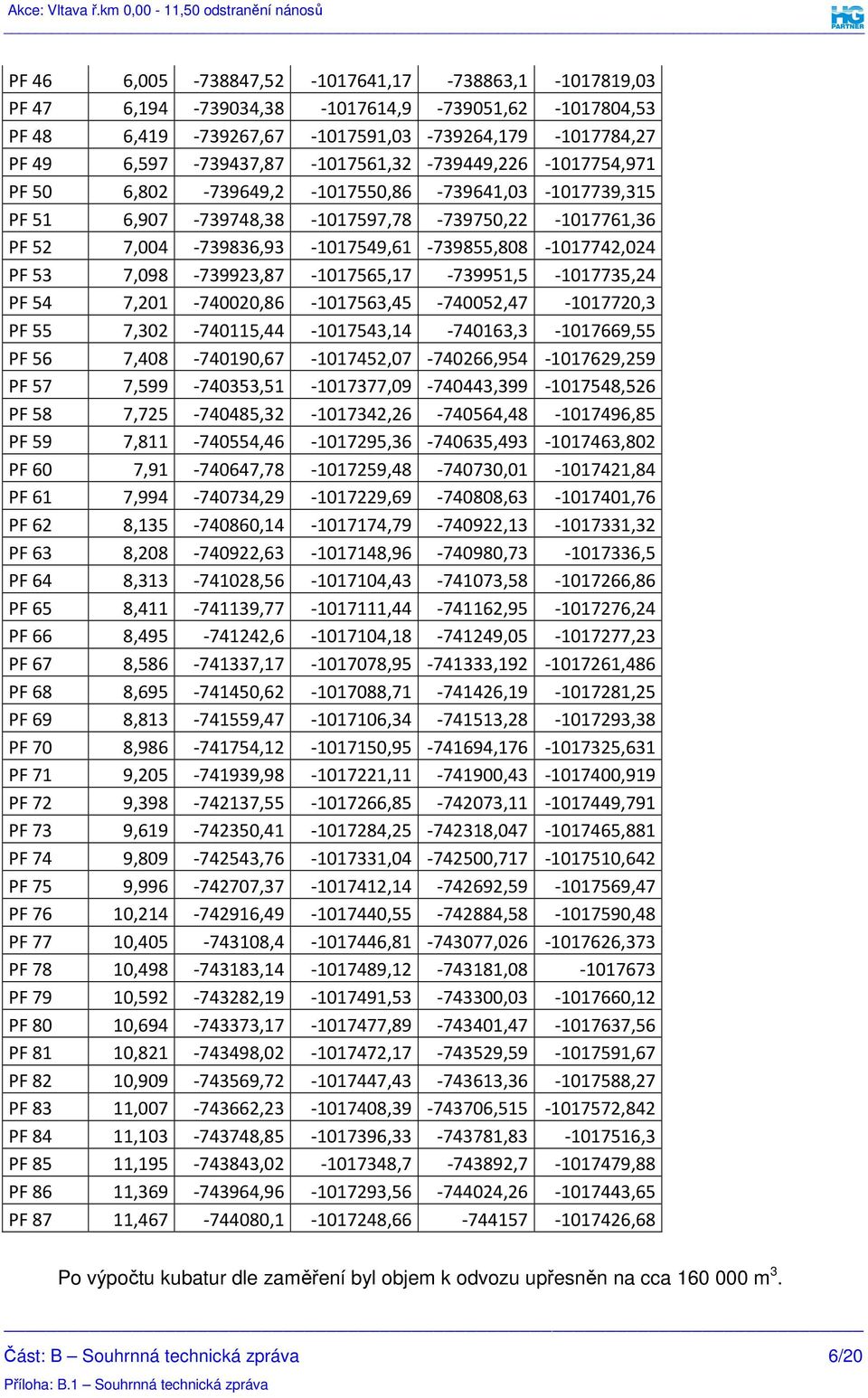

7 PF 46 6, , , , ,03 PF 47 6, , , , ,53 PF 48 6, , , , ,27 PF 49 6, , , , ,971 PF 50 6, , , , ,315 PF 51 6, , , , ,36 PF 52 7, , , , ,024 PF 53 7, , , , ,24 PF 54 7, , , , ,3 PF 55 7, , , , ,55 PF 56 7, , , , ,259 PF 57 7, , , , ,526 PF 58 7, , , , ,85 PF 59 7, , , , ,802 PF 60 7, , , , ,84 PF 61 7, , , , ,76 PF 62 8, , , , ,32 PF 63 8, , , , ,5 PF 64 8, , , , ,86 PF 65 8, , , , ,24 PF 66 8, , , , ,23 PF 67 8, , , , ,486 PF 68 8, , , , ,25 PF 69 8, , , , ,38 PF 70 8, , , , ,631 PF 71 9, , , , ,919 PF 72 9, , , , ,791 PF 73 9, , , , ,881 PF 74 9, , , , ,642 PF 75 9, , , , ,47 PF 76 10, , , , ,48 PF 77 10, , , , ,373 PF 78 10, , , , PF 79 10, , , , ,12 PF 80 10, , , , ,56 PF 81 10, , , , ,67 PF 82 10, , , , ,27 PF 83 11, , , , ,842 PF 84 11, , , , ,3 PF 85 11, , , , ,88 PF 86 11, , , , ,65 PF 87 11, , , ,68 Po výpočtu kubatur dle zaměření byl objem k odvozu upřesněn na cca m 3. Část: B Souhrnná technická zpráva 6/20

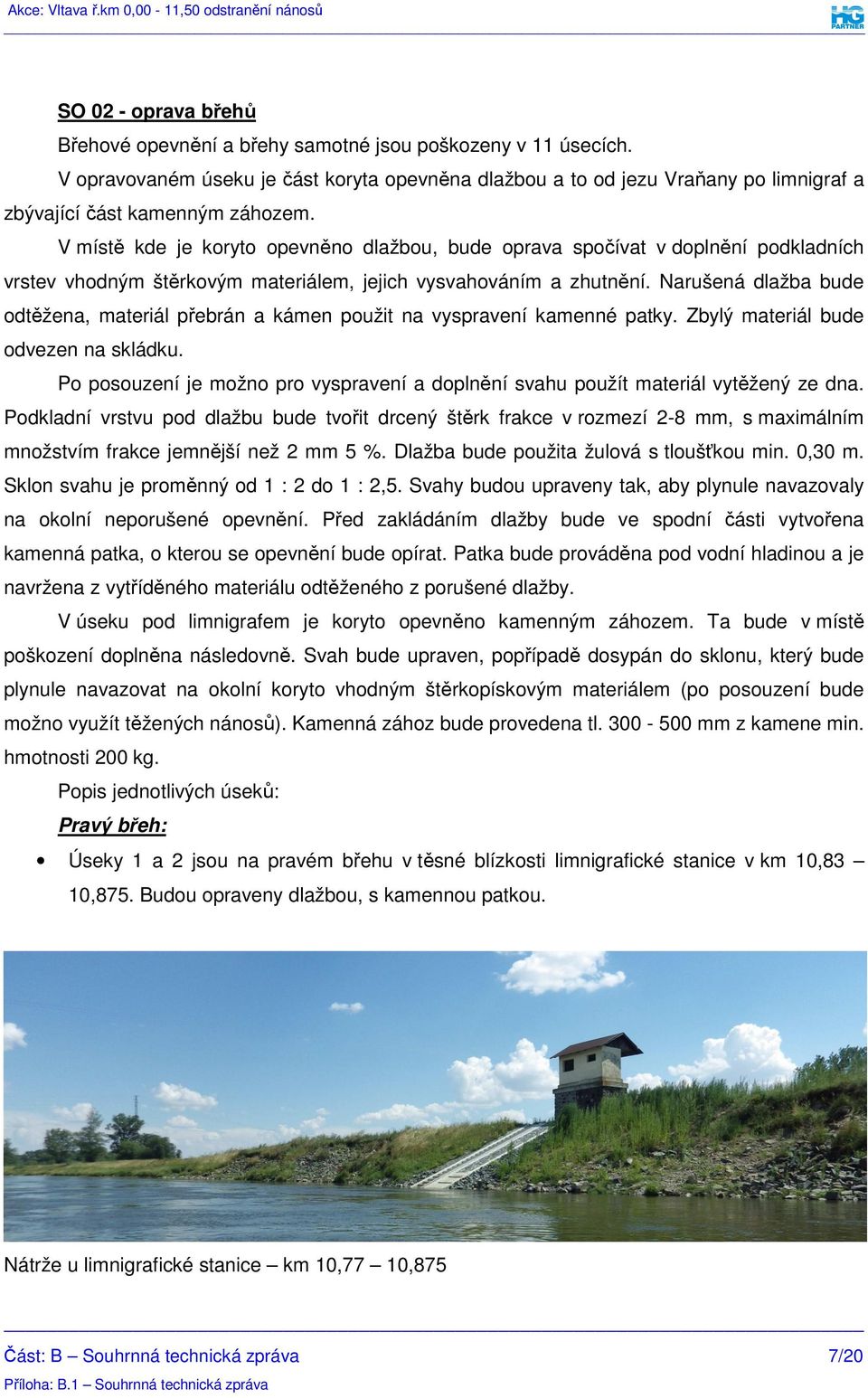

8 SO 02 - oprava břehů Břehové opevnění a břehy samotné jsou poškozeny v 11 úsecích. V opravovaném úseku je část koryta opevněna dlažbou a to od jezu Vraňany po limnigraf a zbývající část kamenným záhozem. V místě kde je koryto opevněno dlažbou, bude oprava spočívat v doplnění podkladních vrstev vhodným štěrkovým materiálem, jejich vysvahováním a zhutnění. Narušená dlažba bude odtěžena, materiál přebrán a kámen použit na vyspravení kamenné patky. Zbylý materiál bude odvezen na skládku. Po posouzení je možno pro vyspravení a doplnění svahu použít materiál vytěžený ze dna. Podkladní vrstvu pod dlažbu bude tvořit drcený štěrk frakce v rozmezí 2-8 mm, s maximálním množstvím frakce jemnější než 2 mm 5 %. Dlažba bude použita žulová s tloušťkou min. 0,30 m. Sklon svahu je proměnný od 1 : 2 do 1 : 2,5. Svahy budou upraveny tak, aby plynule navazovaly na okolní neporušené opevnění. Před zakládáním dlažby bude ve spodní části vytvořena kamenná patka, o kterou se opevnění bude opírat. Patka bude prováděna pod vodní hladinou a je navržena z vytříděného materiálu odtěženého z porušené dlažby. V úseku pod limnigrafem je koryto opevněno kamenným záhozem. Ta bude v místě poškození doplněna následovně. Svah bude upraven, popřípadě dosypán do sklonu, který bude plynule navazovat na okolní koryto vhodným štěrkopískovým materiálem (po posouzení bude možno využít těžených nánosů). Kamenná zához bude provedena tl mm z kamene min. hmotnosti 200 kg. Popis jednotlivých úseků: Pravý břeh: Úseky 1 a 2 jsou na pravém břehu v těsné blízkosti limnigrafické stanice v km 10,83 10,875. Budou opraveny dlažbou, s kamennou patkou. Nátrže u limnigrafické stanice km 10,77 10,875 Část: B Souhrnná technická zpráva 7/20

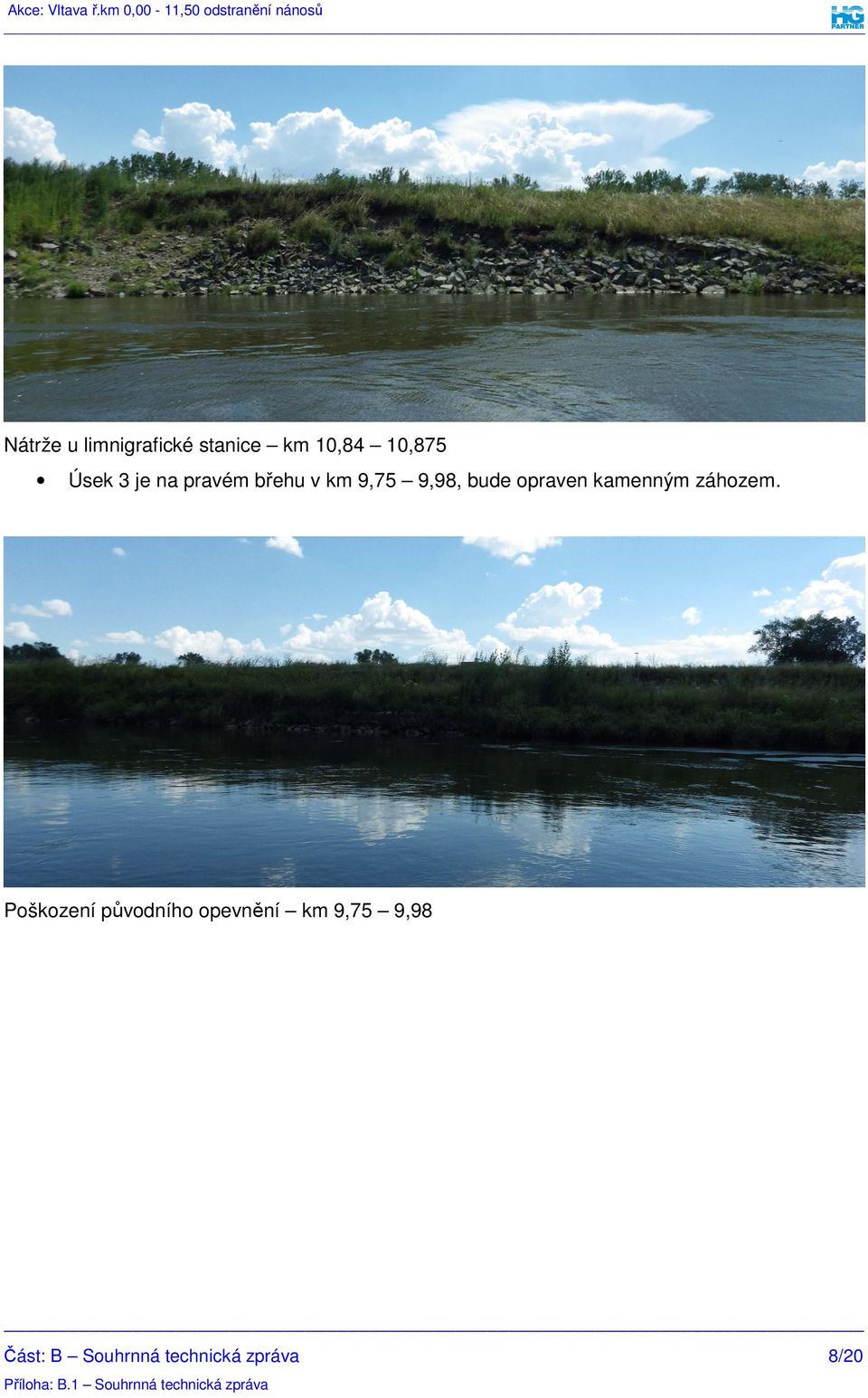

9 Akce: Vltava ř.km 0,00-11,50 odstranění nánosů Nátrže u limnigrafické stanice km 10,84 10,875 Úsek 3 je na pravém břehu v km 9,75 9,98, bude opraven kamenným záhozem. Poškození původního opevnění km 9,75 9,98 Část: B Souhrnná technická zpráva 8/20

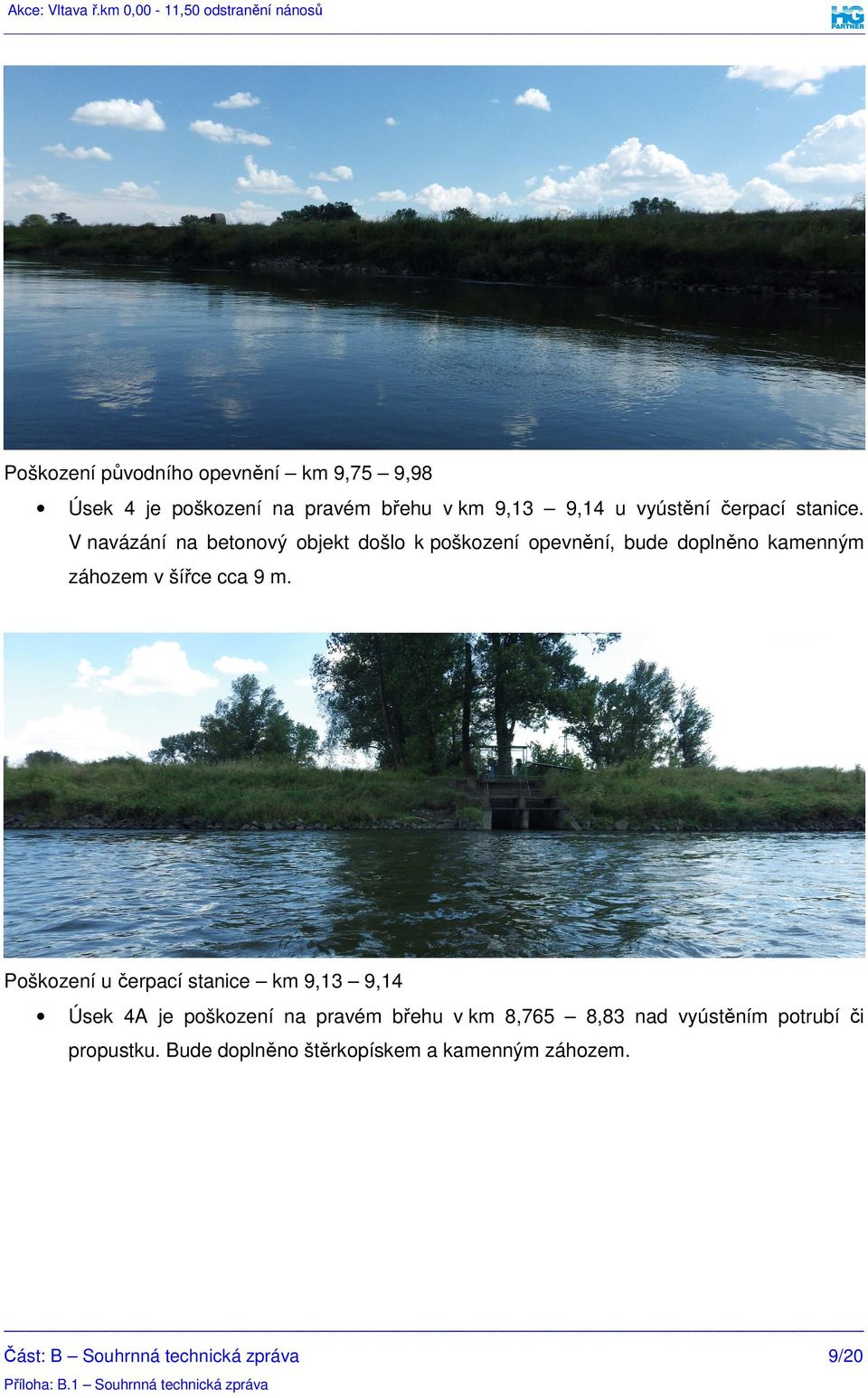

10 Akce: Vltava ř.km 0,00-11,50 odstranění nánosů Poškození původního opevnění km 9,75 9,98 Úsek 4 je poškození na pravém břehu v km 9,13 9,14 u vyústění čerpací stanice. V navázání na betonový objekt došlo k poškození opevnění, bude doplněno kamenným záhozem v šířce cca 9 m. Poškození u čerpací stanice km 9,13 9,14 Úsek 4A je poškození na pravém břehu v km 8,765 8,83 nad vyústěním potrubí či propustku. Bude doplněno štěrkopískem a kamenným záhozem. Část: B Souhrnná technická zpráva 9/20

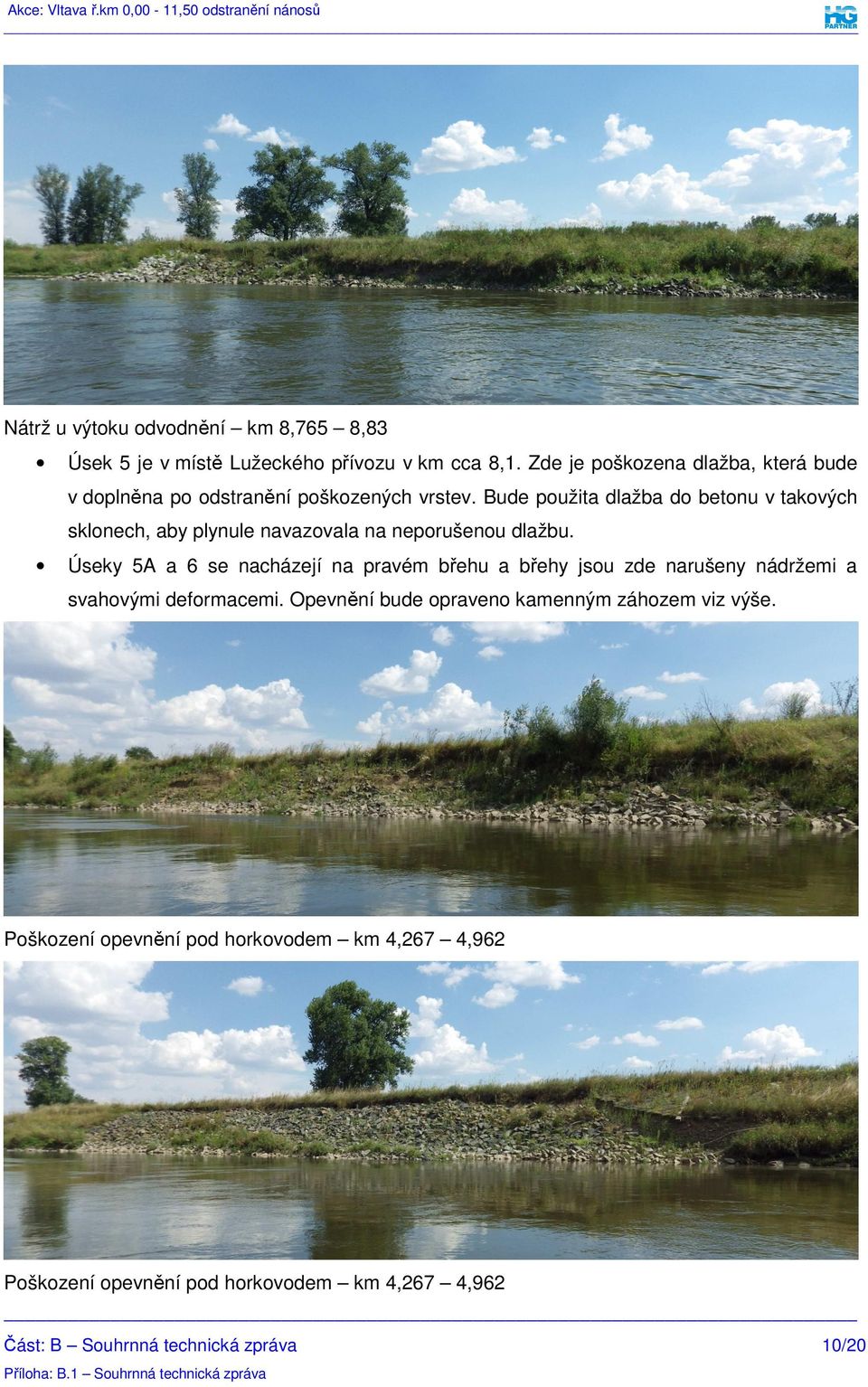

11 Akce: Vltava ř.km 0,00-11,50 odstranění nánosů Nátrž u výtoku odvodnění km 8,765 8,83 Úsek 5 je v místě Lužeckého přívozu v km cca 8,1. Zde je poškozena dlažba, která bude v doplněna po odstranění poškozených vrstev. Bude použita dlažba do betonu v takových sklonech, aby plynule navazovala na neporušenou dlažbu. Úseky 5A a 6 se nacházejí na pravém břehu a břehy jsou zde narušeny nádržemi a svahovými deformacemi. Opevnění bude opraveno kamenným záhozem viz výše. Poškození opevnění pod horkovodem km 4,267 4,962 Poškození opevnění pod horkovodem km 4,267 4,962 Část: B Souhrnná technická zpráva 10/20

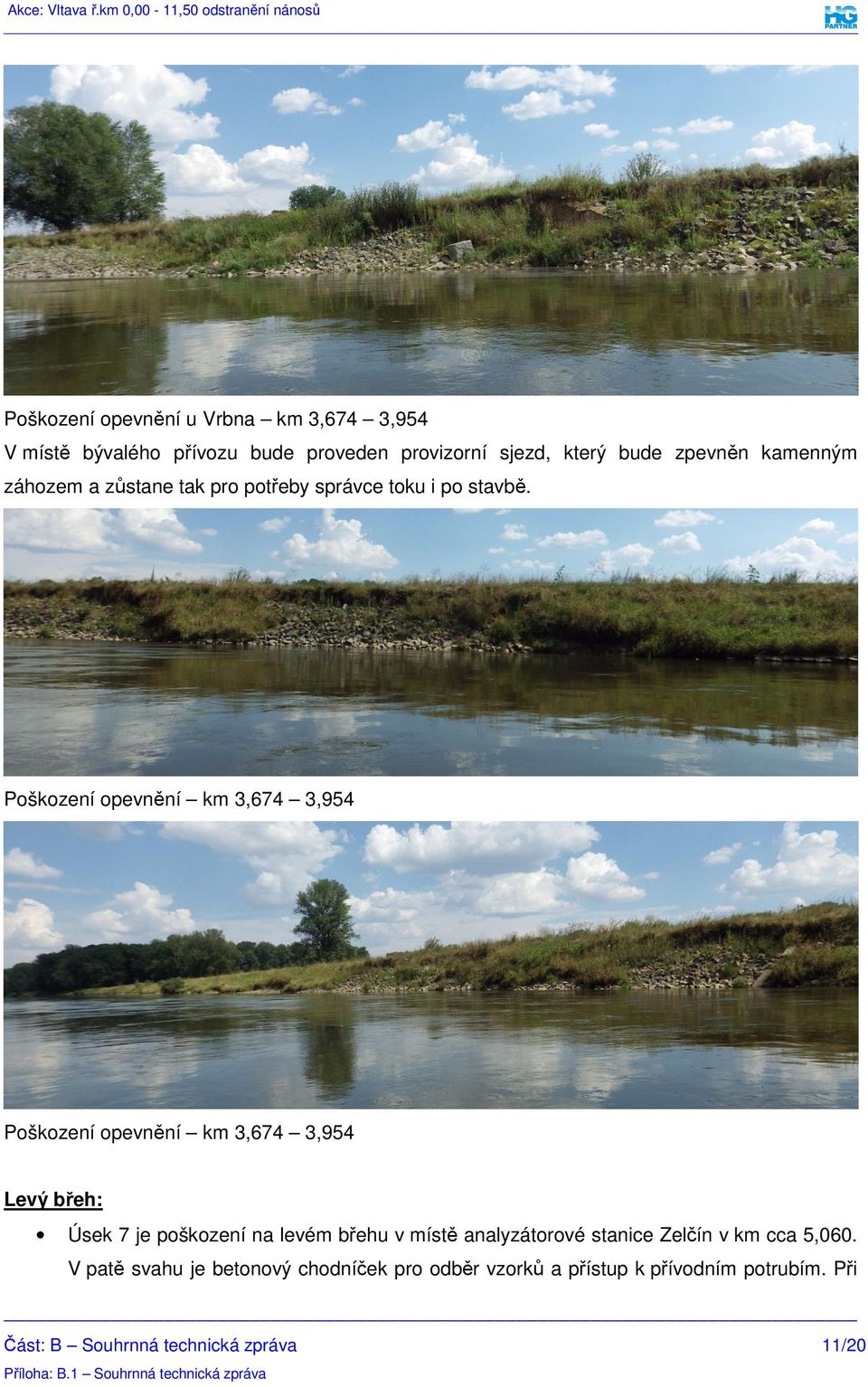

12 Akce: Vltava ř.km 0,00-11,50 odstranění nánosů Poškození opevnění u Vrbna km 3,674 3,954 V místě bývalého přívozu bude proveden provizorní sjezd, který bude zpevněn kamenným záhozem a zůstane tak pro potřeby správce toku i po stavbě. Poškození opevnění km 3,674 3,954 Poškození opevnění km 3,674 3,954 Levý břeh: Úsek 7 je poškození na levém břehu v místě analyzátorové stanice Zelčín v km cca 5,060. V patě svahu je betonový chodníček pro odběr vzorků a přístup k přívodním potrubím. Při Část: B Souhrnná technická zpráva 11/20

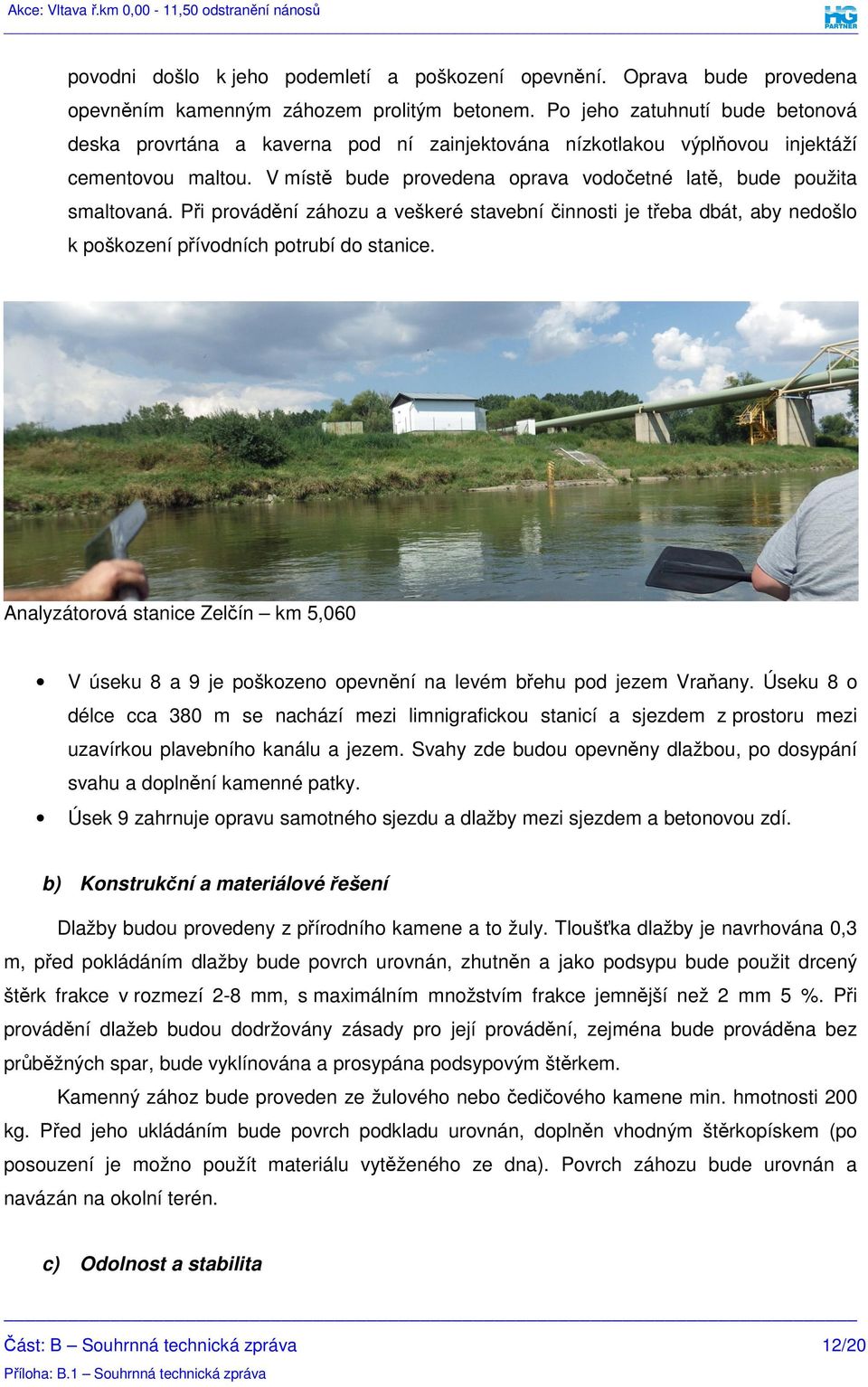

13 Akce: Vltava ř.km 0,00-11,50 odstranění nánosů povodni došlo k jeho podemletí a poškození opevnění. Oprava bude provedena opevněním kamenným záhozem prolitým betonem. Po jeho zatuhnutí bude betonová deska provrtána a kaverna pod ní zainjektována nízkotlakou výplňovou injektáží cementovou maltou. V místě bude provedena oprava vodočetné latě, bude použita smaltovaná. Při provádění záhozu a veškeré stavební činnosti je třeba dbát, aby nedošlo k poškození přívodních potrubí do stanice. Analyzátorová stanice Zelčín km 5,060 V úseku 8 a 9 je poškozeno opevnění na levém břehu pod jezem Vraňany. Úseku 8 o délce cca 380 m se nachází mezi limnigrafickou stanicí a sjezdem z prostoru mezi uzavírkou plavebního kanálu a jezem. Svahy zde budou opevněny dlažbou, po dosypání svahu a doplnění kamenné patky. Úsek 9 zahrnuje opravu samotného sjezdu a dlažby mezi sjezdem a betonovou zdí. b) Konstrukční a materiálové řešení Dlažby budou provedeny z přírodního kamene a to žuly. Tloušťka dlažby je navrhována 0,3 m, před pokládáním dlažby bude povrch urovnán, zhutněn a jako podsypu bude použit drcený štěrk frakce v rozmezí 2-8 mm, s maximálním množstvím frakce jemnější než 2 mm 5 %. Při provádění dlažeb budou dodržovány zásady pro její provádění, zejména bude prováděna bez průběžných spar, bude vyklínována a prosypána podsypovým štěrkem. Kamenný zához bude proveden ze žulového nebo čedičového kamene min. hmotnosti 200 kg. Před jeho ukládáním bude povrch podkladu urovnán, doplněn vhodným štěrkopískem (po posouzení je možno použít materiálu vytěženého ze dna). Povrch záhozu bude urovnán a navázán na okolní terén. c) Odolnost a stabilita Část: B Souhrnná technická zpráva 12/20

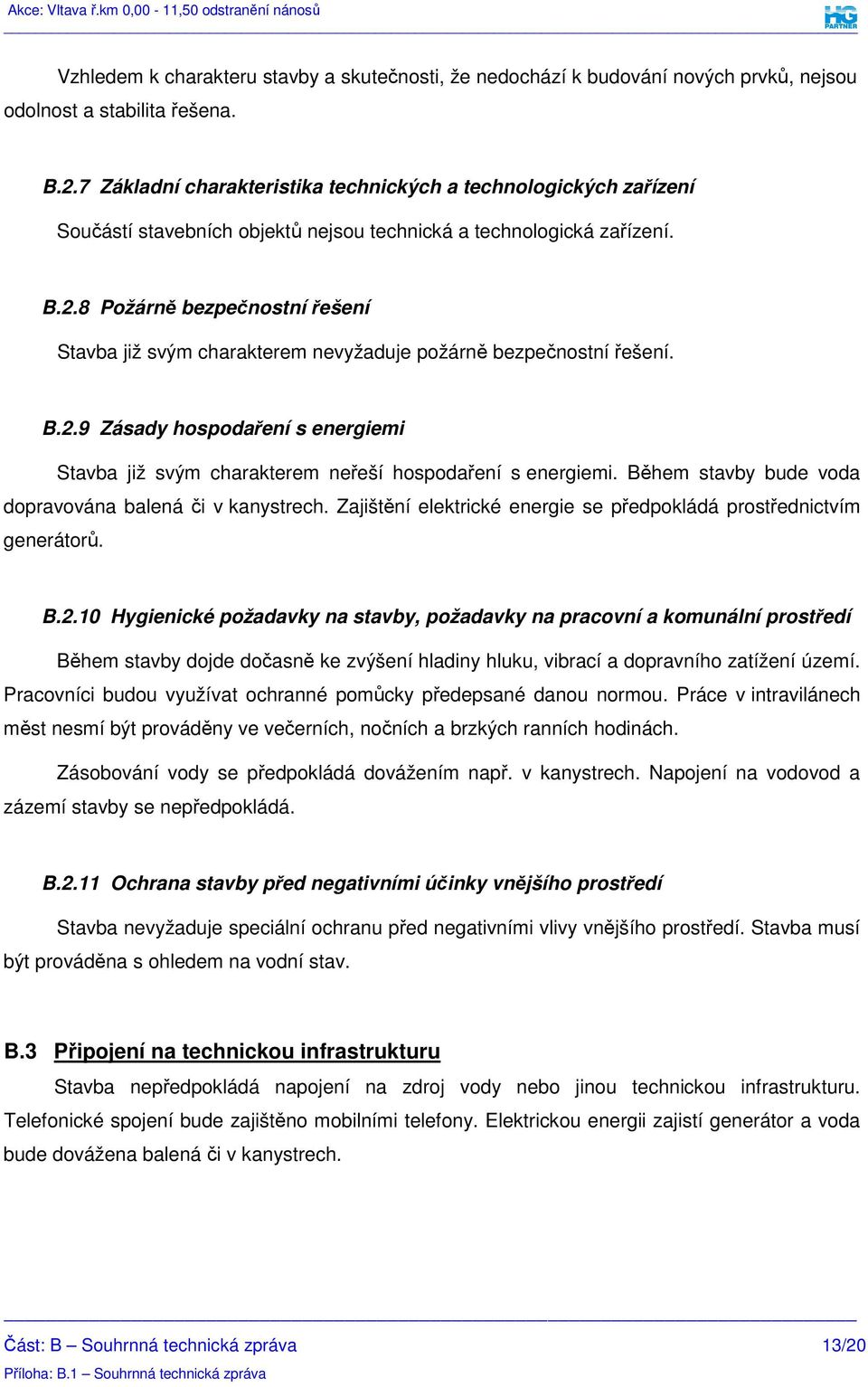

14 Vzhledem k charakteru stavby a skutečnosti, že nedochází k budování nových prvků, nejsou odolnost a stabilita řešena. B.2.7 Základní charakteristika technických a technologických zařízení Součástí stavebních objektů nejsou technická a technologická zařízení. B.2.8 Požárně bezpečnostní řešení Stavba již svým charakterem nevyžaduje požárně bezpečnostní řešení. B.2.9 Zásady hospodaření s energiemi Stavba již svým charakterem neřeší hospodaření s energiemi. Během stavby bude voda dopravována balená či v kanystrech. Zajištění elektrické energie se předpokládá prostřednictvím generátorů. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Během stavby dojde dočasně ke zvýšení hladiny hluku, vibrací a dopravního zatížení území. Pracovníci budou využívat ochranné pomůcky předepsané danou normou. Práce v intravilánech měst nesmí být prováděny ve večerních, nočních a brzkých ranních hodinách. Zásobování vody se předpokládá dovážením např. v kanystrech. Napojení na vodovod a zázemí stavby se nepředpokládá. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí Stavba nevyžaduje speciální ochranu před negativními vlivy vnějšího prostředí. Stavba musí být prováděna s ohledem na vodní stav. B.3 Připojení na technickou infrastrukturu Stavba nepředpokládá napojení na zdroj vody nebo jinou technickou infrastrukturu. Telefonické spojení bude zajištěno mobilními telefony. Elektrickou energii zajistí generátor a voda bude dovážena balená či v kanystrech. Část: B Souhrnná technická zpráva 13/20

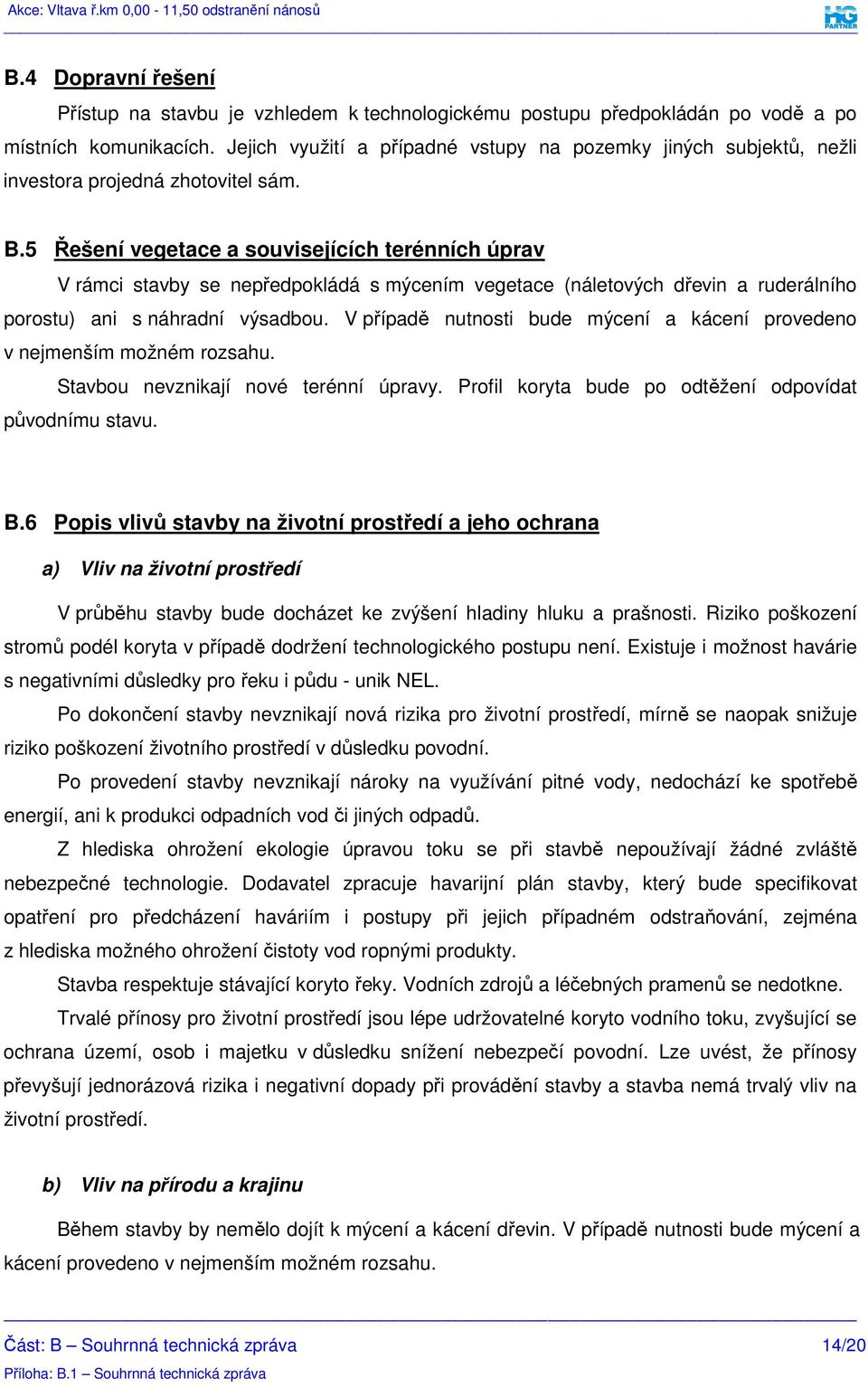

15 B.4 Dopravní řešení Přístup na stavbu je vzhledem k technologickému postupu předpokládán po vodě a po místních komunikacích. Jejich využití a případné vstupy na pozemky jiných subjektů, nežli investora projedná zhotovitel sám. B.5 Řešení vegetace a souvisejících terénních úprav V rámci stavby se nepředpokládá s mýcením vegetace (náletových dřevin a ruderálního porostu) ani s náhradní výsadbou. V případě nutnosti bude mýcení a kácení provedeno v nejmenším možném rozsahu. Stavbou nevznikají nové terénní úpravy. Profil koryta bude po odtěžení odpovídat původnímu stavu. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) Vliv na životní prostředí V průběhu stavby bude docházet ke zvýšení hladiny hluku a prašnosti. Riziko poškození stromů podél koryta v případě dodržení technologického postupu není. Existuje i možnost havárie s negativními důsledky pro řeku i půdu - unik NEL. Po dokončení stavby nevznikají nová rizika pro životní prostředí, mírně se naopak snižuje riziko poškození životního prostředí v důsledku povodní. Po provedení stavby nevznikají nároky na využívání pitné vody, nedochází ke spotřebě energií, ani k produkci odpadních vod či jiných odpadů. Z hlediska ohrožení ekologie úpravou toku se při stavbě nepoužívají žádné zvláště nebezpečné technologie. Dodavatel zpracuje havarijní plán stavby, který bude specifikovat opatření pro předcházení haváriím i postupy při jejich případném odstraňování, zejména z hlediska možného ohrožení čistoty vod ropnými produkty. Stavba respektuje stávající koryto řeky. Vodních zdrojů a léčebných pramenů se nedotkne. Trvalé přínosy pro životní prostředí jsou lépe udržovatelné koryto vodního toku, zvyšující se ochrana území, osob i majetku v důsledku snížení nebezpečí povodní. Lze uvést, že přínosy převyšují jednorázová rizika i negativní dopady při provádění stavby a stavba nemá trvalý vliv na životní prostředí. b) Vliv na přírodu a krajinu Během stavby by nemělo dojít k mýcení a kácení dřevin. V případě nutnosti bude mýcení a kácení provedeno v nejmenším možném rozsahu. Část: B Souhrnná technická zpráva 14/20

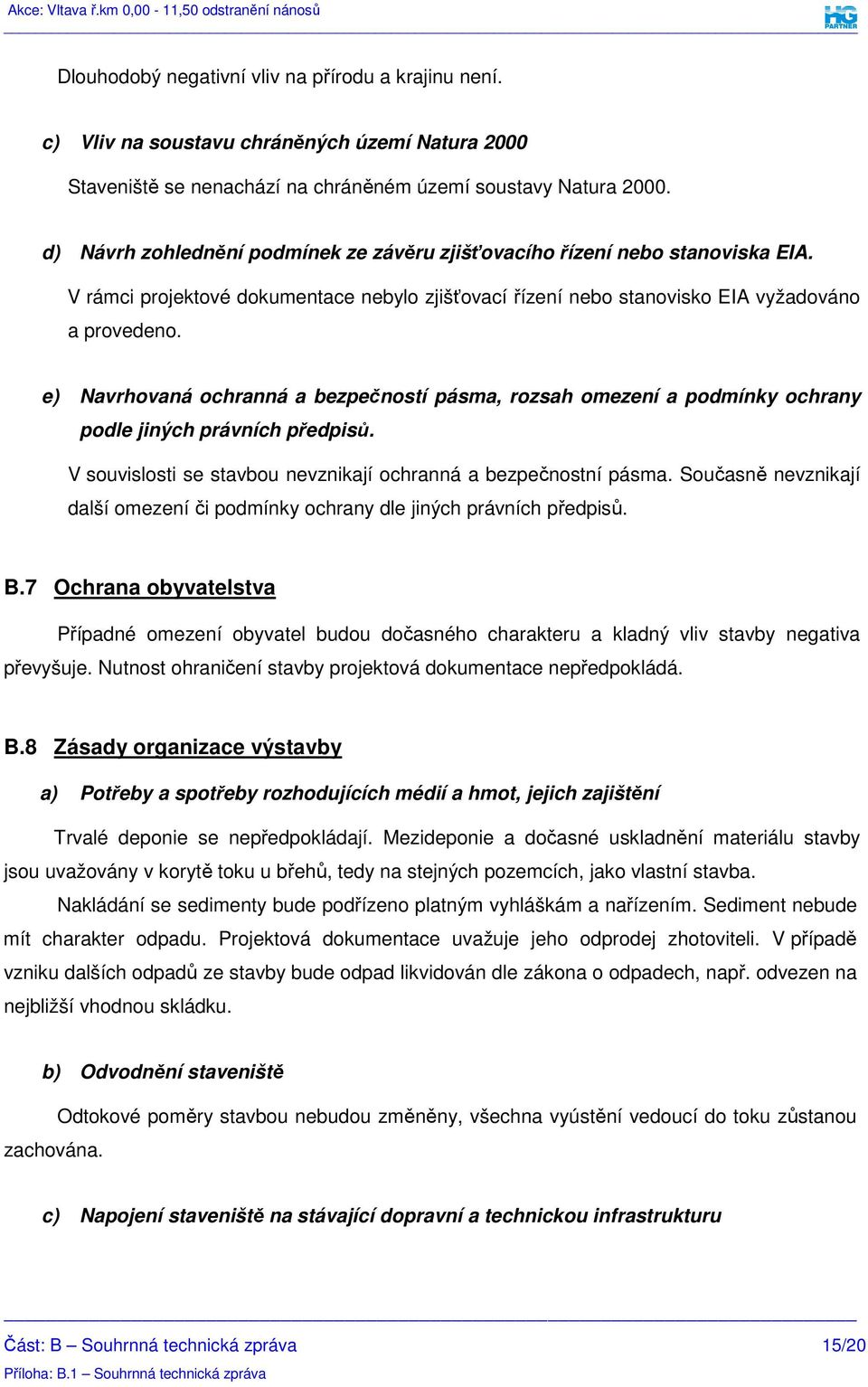

16 Dlouhodobý negativní vliv na přírodu a krajinu není. c) Vliv na soustavu chráněných území Natura 2000 Staveniště se nenachází na chráněném území soustavy Natura d) Návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA. V rámci projektové dokumentace nebylo zjišťovací řízení nebo stanovisko EIA vyžadováno a provedeno. e) Navrhovaná ochranná a bezpečností pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů. V souvislosti se stavbou nevznikají ochranná a bezpečnostní pásma. Současně nevznikají další omezení či podmínky ochrany dle jiných právních předpisů. B.7 Ochrana obyvatelstva Případné omezení obyvatel budou dočasného charakteru a kladný vliv stavby negativa převyšuje. Nutnost ohraničení stavby projektová dokumentace nepředpokládá. B.8 Zásady organizace výstavby a) Potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění Trvalé deponie se nepředpokládají. Mezideponie a dočasné uskladnění materiálu stavby jsou uvažovány v korytě toku u břehů, tedy na stejných pozemcích, jako vlastní stavba. Nakládání se sedimenty bude podřízeno platným vyhláškám a nařízením. Sediment nebude mít charakter odpadu. Projektová dokumentace uvažuje jeho odprodej zhotoviteli. V případě vzniku dalších odpadů ze stavby bude odpad likvidován dle zákona o odpadech, např. odvezen na nejbližší vhodnou skládku. b) Odvodnění staveniště zachována. Odtokové poměry stavbou nebudou změněny, všechna vyústění vedoucí do toku zůstanou c) Napojení staveniště na stávající dopravní a technickou infrastrukturu Část: B Souhrnná technická zpráva 15/20

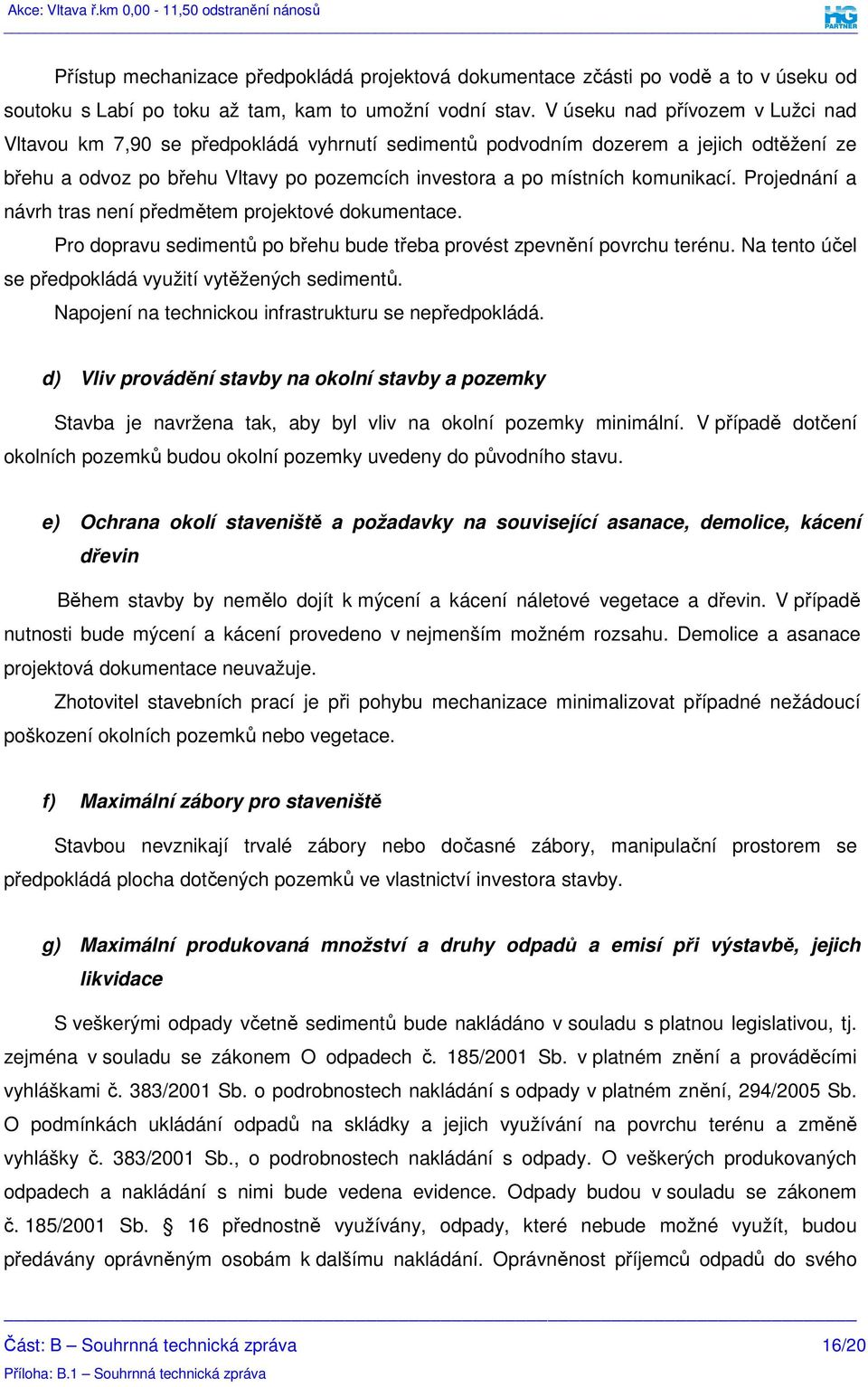

17 Přístup mechanizace předpokládá projektová dokumentace zčásti po vodě a to v úseku od soutoku s Labí po toku až tam, kam to umožní vodní stav. V úseku nad přívozem v Lužci nad Vltavou km 7,90 se předpokládá vyhrnutí sedimentů podvodním dozerem a jejich odtěžení ze břehu a odvoz po břehu Vltavy po pozemcích investora a po místních komunikací. Projednání a návrh tras není předmětem projektové dokumentace. Pro dopravu sedimentů po břehu bude třeba provést zpevnění povrchu terénu. Na tento účel se předpokládá využití vytěžených sedimentů. Napojení na technickou infrastrukturu se nepředpokládá. d) Vliv provádění stavby na okolní stavby a pozemky Stavba je navržena tak, aby byl vliv na okolní pozemky minimální. V případě dotčení okolních pozemků budou okolní pozemky uvedeny do původního stavu. e) Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Během stavby by nemělo dojít k mýcení a kácení náletové vegetace a dřevin. V případě nutnosti bude mýcení a kácení provedeno v nejmenším možném rozsahu. Demolice a asanace projektová dokumentace neuvažuje. Zhotovitel stavebních prací je při pohybu mechanizace minimalizovat případné nežádoucí poškození okolních pozemků nebo vegetace. f) Maximální zábory pro staveniště Stavbou nevznikají trvalé zábory nebo dočasné zábory, manipulační prostorem se předpokládá plocha dotčených pozemků ve vlastnictví investora stavby. g) Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace S veškerými odpady včetně sedimentů bude nakládáno v souladu s platnou legislativou, tj. zejména v souladu se zákonem O odpadech č. 185/2001 Sb. v platném znění a prováděcími vyhláškami č. 383/2001 Sb. o podrobnostech nakládání s odpady v platném znění, 294/2005 Sb. O podmínkách ukládání odpadů na skládky a jejich využívání na povrchu terénu a změně vyhlášky č. 383/2001 Sb., o podrobnostech nakládání s odpady. O veškerých produkovaných odpadech a nakládání s nimi bude vedena evidence. Odpady budou v souladu se zákonem č. 185/2001 Sb. 16 přednostně využívány, odpady, které nebude možné využít, budou předávány oprávněným osobám k dalšímu nakládání. Oprávněnost příjemců odpadů do svého Část: B Souhrnná technická zpráva 16/20

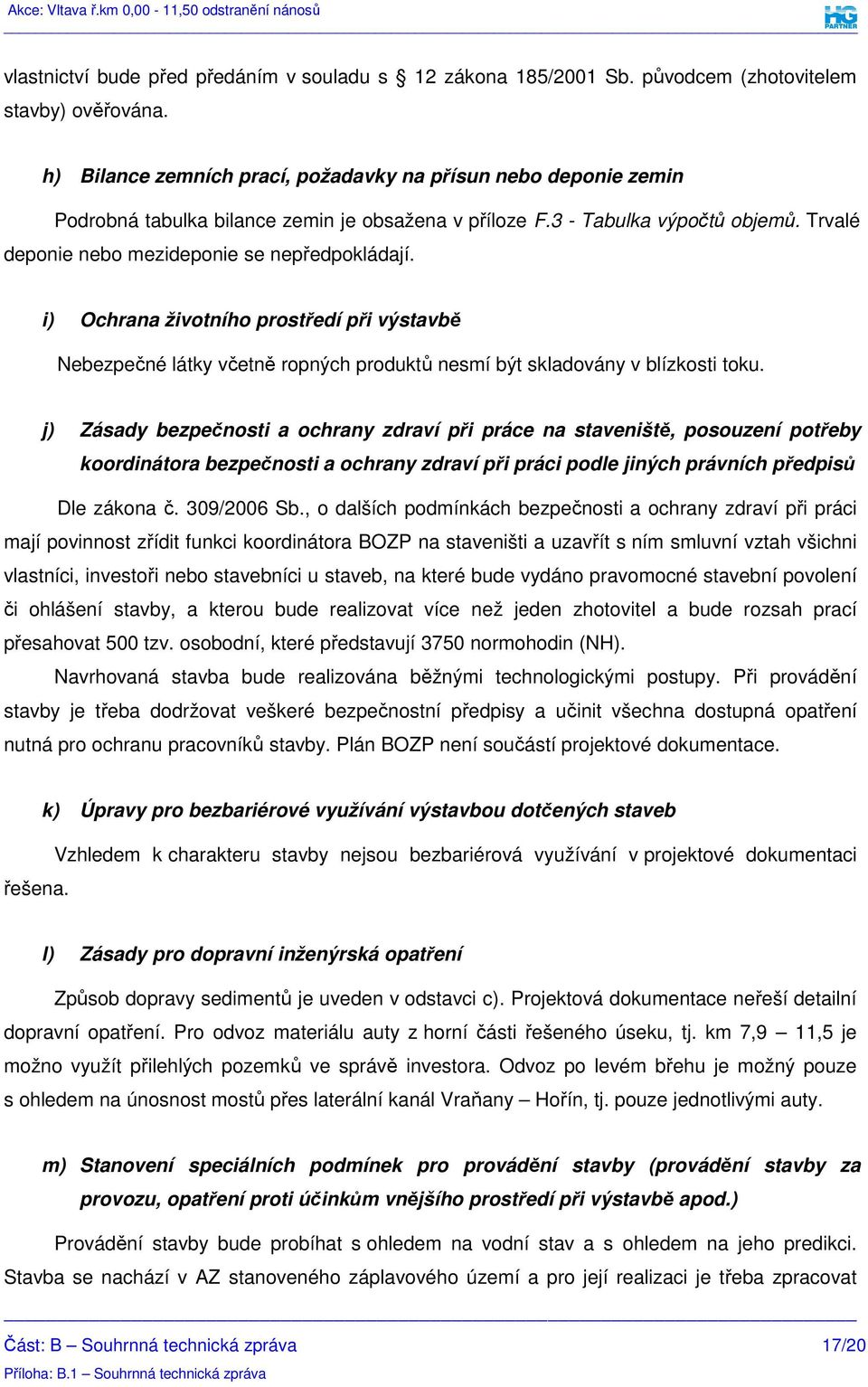

18 vlastnictví bude před předáním v souladu s 12 zákona 185/2001 Sb. původcem (zhotovitelem stavby) ověřována. h) Bilance zemních prací, požadavky na přísun nebo deponie zemin Podrobná tabulka bilance zemin je obsažena v příloze F.3 - Tabulka výpočtů objemů. Trvalé deponie nebo mezideponie se nepředpokládají. i) Ochrana životního prostředí při výstavbě Nebezpečné látky včetně ropných produktů nesmí být skladovány v blízkosti toku. j) Zásady bezpečnosti a ochrany zdraví při práce na staveniště, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů Dle zákona č. 309/2006 Sb., o dalších podmínkách bezpečnosti a ochrany zdraví při práci mají povinnost zřídit funkci koordinátora BOZP na staveništi a uzavřít s ním smluvní vztah všichni vlastníci, investoři nebo stavebníci u staveb, na které bude vydáno pravomocné stavební povolení či ohlášení stavby, a kterou bude realizovat více než jeden zhotovitel a bude rozsah prací přesahovat 500 tzv. osobodní, které představují 3750 normohodin (NH). Navrhovaná stavba bude realizována běžnými technologickými postupy. Při provádění stavby je třeba dodržovat veškeré bezpečnostní předpisy a učinit všechna dostupná opatření nutná pro ochranu pracovníků stavby. Plán BOZP není součástí projektové dokumentace. řešena. k) Úpravy pro bezbariérové využívání výstavbou dotčených staveb Vzhledem k charakteru stavby nejsou bezbariérová využívání v projektové dokumentaci l) Zásady pro dopravní inženýrská opatření Způsob dopravy sedimentů je uveden v odstavci c). Projektová dokumentace neřeší detailní dopravní opatření. Pro odvoz materiálu auty z horní části řešeného úseku, tj. km 7,9 11,5 je možno využít přilehlých pozemků ve správě investora. Odvoz po levém břehu je možný pouze s ohledem na únosnost mostů přes laterální kanál Vraňany Hořín, tj. pouze jednotlivými auty. m) Stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Provádění stavby bude probíhat s ohledem na vodní stav a s ohledem na jeho predikci. Stavba se nachází v AZ stanoveného záplavového území a pro její realizaci je třeba zpracovat Část: B Souhrnná technická zpráva 17/20

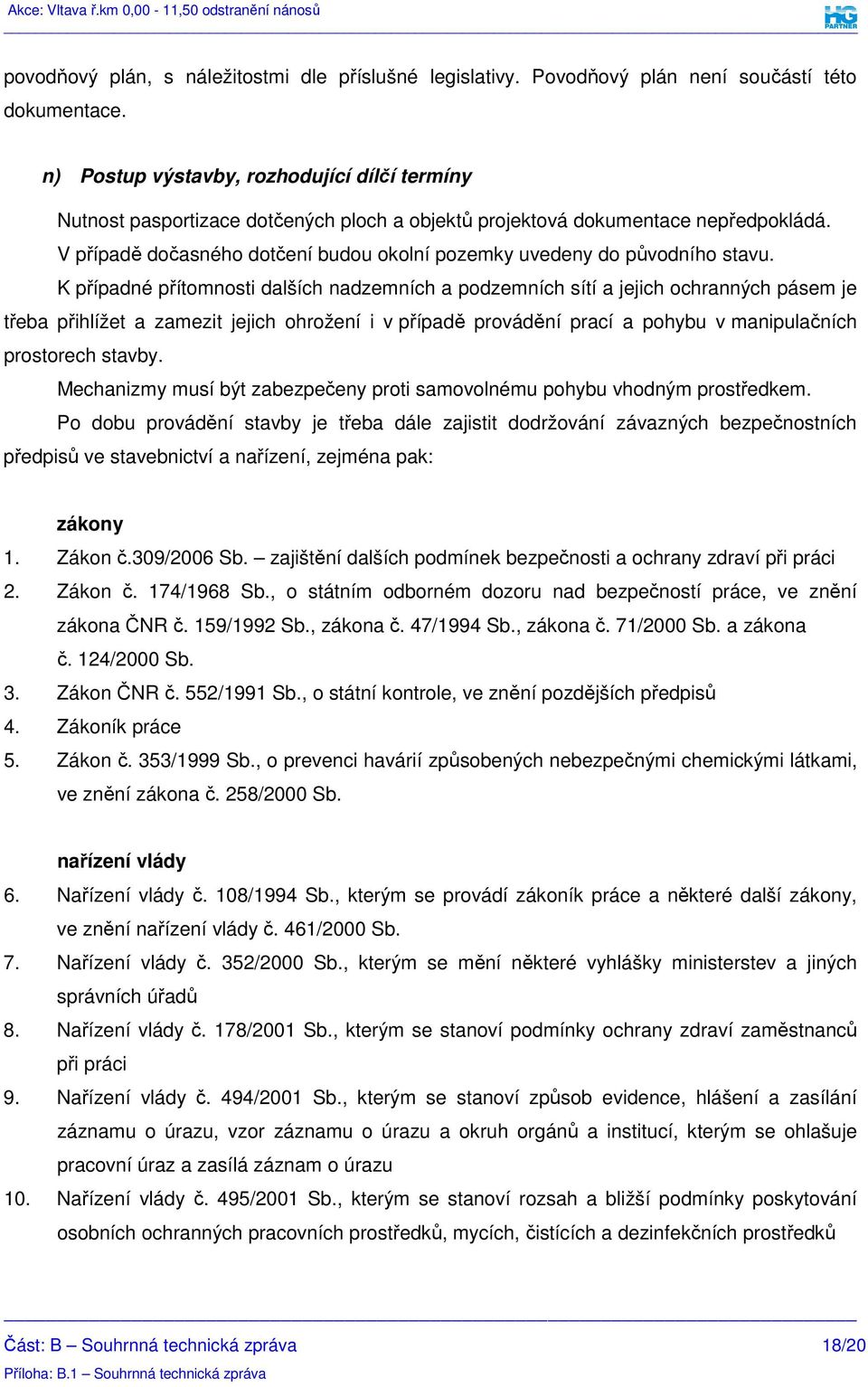

19 povodňový plán, s náležitostmi dle příslušné legislativy. Povodňový plán není součástí této dokumentace. n) Postup výstavby, rozhodující dílčí termíny Nutnost pasportizace dotčených ploch a objektů projektová dokumentace nepředpokládá. V případě dočasného dotčení budou okolní pozemky uvedeny do původního stavu. K případné přítomnosti dalších nadzemních a podzemních sítí a jejich ochranných pásem je třeba přihlížet a zamezit jejich ohrožení i v případě provádění prací a pohybu v manipulačních prostorech stavby. Mechanizmy musí být zabezpečeny proti samovolnému pohybu vhodným prostředkem. Po dobu provádění stavby je třeba dále zajistit dodržování závazných bezpečnostních předpisů ve stavebnictví a nařízení, zejména pak: zákony 1. Zákon č.309/2006 Sb. zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci 2. Zákon č. 174/1968 Sb., o státním odborném dozoru nad bezpečností práce, ve znění zákona ČNR č. 159/1992 Sb., zákona č. 47/1994 Sb., zákona č. 71/2000 Sb. a zákona č. 124/2000 Sb. 3. Zákon ČNR č. 552/1991 Sb., o státní kontrole, ve znění pozdějších předpisů 4. Zákoník práce 5. Zákon č. 353/1999 Sb., o prevenci havárií způsobených nebezpečnými chemickými látkami, ve znění zákona č. 258/2000 Sb. nařízení vlády 6. Nařízení vlády č. 108/1994 Sb., kterým se provádí zákoník práce a některé další zákony, ve znění nařízení vlády č. 461/2000 Sb. 7. Nařízení vlády č. 352/2000 Sb., kterým se mění některé vyhlášky ministerstev a jiných správních úřadů 8. Nařízení vlády č. 178/2001 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci 9. Nařízení vlády č. 494/2001 Sb., kterým se stanoví způsob evidence, hlášení a zasílání záznamu o úrazu, vzor záznamu o úrazu a okruh orgánů a institucí, kterým se ohlašuje pracovní úraz a zasílá záznam o úrazu 10. Nařízení vlády č. 495/2001 Sb., kterým se stanoví rozsah a bližší podmínky poskytování osobních ochranných pracovních prostředků, mycích, čistících a dezinfekčních prostředků Část: B Souhrnná technická zpráva 18/20

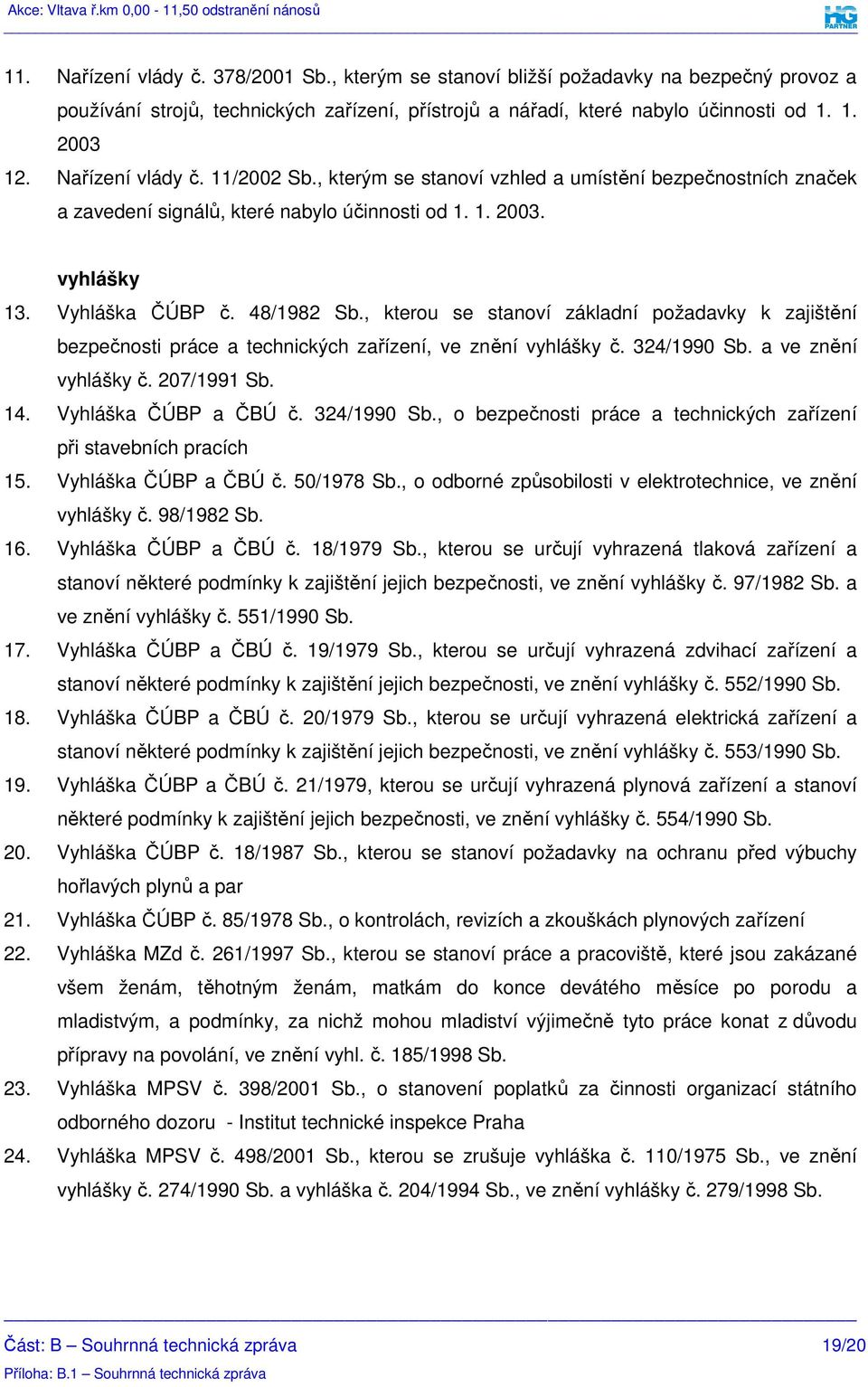

20 11. Nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí, které nabylo účinnosti od Nařízení vlády č. 11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů, které nabylo účinnosti od vyhlášky 13. Vyhláška ČÚBP č. 48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení, ve znění vyhlášky č. 324/1990 Sb. a ve znění vyhlášky č. 207/1991 Sb. 14. Vyhláška ČÚBP a ČBÚ č. 324/1990 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích 15. Vyhláška ČÚBP a ČBÚ č. 50/1978 Sb., o odborné způsobilosti v elektrotechnice, ve znění vyhlášky č. 98/1982 Sb. 16. Vyhláška ČÚBP a ČBÚ č. 18/1979 Sb., kterou se určují vyhrazená tlaková zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 97/1982 Sb. a ve znění vyhlášky č. 551/1990 Sb. 17. Vyhláška ČÚBP a ČBÚ č. 19/1979 Sb., kterou se určují vyhrazená zdvihací zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 552/1990 Sb. 18. Vyhláška ČÚBP a ČBÚ č. 20/1979 Sb., kterou se určují vyhrazená elektrická zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 553/1990 Sb. 19. Vyhláška ČÚBP a ČBÚ č. 21/1979, kterou se určují vyhrazená plynová zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 554/1990 Sb. 20. Vyhláška ČÚBP č. 18/1987 Sb., kterou se stanoví požadavky na ochranu před výbuchy hořlavých plynů a par 21. Vyhláška ČÚBP č. 85/1978 Sb., o kontrolách, revizích a zkouškách plynových zařízení 22. Vyhláška MZd č. 261/1997 Sb., kterou se stanoví práce a pracoviště, které jsou zakázané všem ženám, těhotným ženám, matkám do konce devátého měsíce po porodu a mladistvým, a podmínky, za nichž mohou mladiství výjimečně tyto práce konat z důvodu přípravy na povolání, ve znění vyhl. č. 185/1998 Sb. 23. Vyhláška MPSV č. 398/2001 Sb., o stanovení poplatků za činnosti organizací státního odborného dozoru - Institut technické inspekce Praha 24. Vyhláška MPSV č. 498/2001 Sb., kterou se zrušuje vyhláška č. 110/1975 Sb., ve znění vyhlášky č. 274/1990 Sb. a vyhláška č. 204/1994 Sb., ve znění vyhlášky č. 279/1998 Sb. Část: B Souhrnná technická zpráva 19/20

21 Při provádění stavby je bezpodmínečně nutno dodržovat vyhlášku ČÚBP a ČBÚ č. 324/1990 Sb. "O bezpečnosti práce a technických zařízení při stavebních pracích. Zajištění bezpečnosti práce je dáno dodržením veškerých předpisů, nařízení a pravidel BOZP při projektové činnosti a provádění stavby. Při vlastním provádění stavby je bezpodmínečně nutné dodržovat platné bezpečnostní předpisy a související normy, související směrnice, vyhlášky, výnosy, ustanovení, zákony a nařízení, která svým smyslem odpovídají charakteru prováděných prací podle tohoto projektu. Dále je nutno dodržovat tato ustanovení: U pracovníků provést školení, seznámení a přezkoušení z bezpečnostních předpisů, všichni pracovníci musí být vybaveni bezpečnostními a ochrannými pomůckami a dbát, aby tyto pomůcky byly používány v provozuschopném stavu. Pracovníci musí dodržovat provozní, bezpečnostní a hygienické předpisy. Zvláštní důraz je kladen na dodržování protipožárních předpisů při práci s otevřeným ohněm v blízkosti plynovodních zařízení s médiem. Pracovníci pracující se strojními mechanismy musí být seznámeni s provozem, údržbou a předpisy pro jednotlivá zařízení. Elektrická zařízení včetně osvětlení, jejich kontrola a údržba musí vyhovovat příslušným technickým normám. Veškeré odpojované a vytahované silnoproudé a jiné kabely musí být odpojeny v součinnosti s ČSL. Detailní bezpečnostní předpisy a pracovní postupy jsou věcí a zodpovědností dodavatele stavby. Poznámka: V přílohách C jsou v situaci vyneseny plochy, ze kterých se budou nánosy těžit. Situace jsou vykresleny na podkladu jednak plavebních map jednak vodohospodářských map. V situaci na podkladu plavební mapy se jeví, že nánosy jsou těženy mimo koryto toku, což je dáno nepřesností podkladu. Rozsah těžby je evidentní z příčných profilů, kde je okótován od krajních bodů daných souřadnicemi viz tabulka výše. Část: B Souhrnná technická zpráva 20/20
