Gsm pager PG-01 + modul Petr & Stanislav Stuchlý Popis a návod k nastavení a používání 8. verze pro firmware PIC 2.

Transkript

1 Gsm pager PG-01 + modul Petr & Stanislav Stuchlý Popis a návod k nastavení a používání 8. verze pro firmware PIC 2.2 a DPS3 Slouží jako náhrada již nedostačujících pagerů s VF koncovými stupni, atd., jelikož jeho dosah není nijak omezen a mobilní telefon nosíme prakticky stále u sebe. Nemusíme proto přenášet další zařízení a dbát na to, zda-li je zapnuto a jsme v dostatečné blízkosti od hlídaného objektu. Navíc pager neumožňuje jen přenášet poplachovou zprávu, ale poskytuje možnost si odkudkoliv vzdáleně zapínat, či vypínat libovolný spotřebič, který k němu připojíme, či pager samotný. Přenos poplachového volání až na šest čísel rozdělených do dvou skupin po třech, možnost odeslání sms na každé číslo pro vyšší spolehlivost. Při vyzvednutí hovoru lze odposlouchávat dění v hlídaném prostoru (funkci lze zakázat nebo povolit) Tři čísla, z nichž je možno provádět ovládání spotřebiče, nebo vstupu pageru a odposlech prostoru (lze zákázat/povolit) Provoz zcela ZDARMA, pager pouze prozváníme a i kontrolní odpovědi z pageru jsou formou prozvonění (neutratí nic za volání) Veškeré nastavení provádíme prostřednictvím klávesnice mobilního telefonu Automatické udržování kreditu u předplacených karet TWIST, GO, OSKARTA Hlídání stavu baterie a spuštění nabíjení při poklesu napětí (na rozdíl od trvalého připojení nabíječky, je toto šetrnější pro akumulátor mobilu). Pager s modulem nabíjení umožní provoz bez použití originál nabíječek k mobilům a jeho použití je velmi komfortní Základem celého systému je vhodný mobilní telefon (v současnosti Siemens) a již zmiňovaný GSM pager. Zařízení funguje na principu naprogramovaného mikroprocesoru, který komunikuje prostřednictvím jeho sériové linky s mobilním telefonem. Zadává mu povely a přijímá kontrolní hlášení. Součástí procesoru je WATCHDOG, hlídající chod programu. Pokud by se činnost samovolně zastavila, např. z důvodů napěťové špičky nebo výkyvu napájení, procesor se zresetuje a vyčte poslední stavy, dle nichž se nastaví a pokračuje nadále v činnosti. Zapojení obsahuje dvě relé. První spíná nabíjení mobilního telefonu, ke druhému připojíme ovládaný spotřebič, případně stykač pro ovládání velkých zátěží, taktéž jím lze blokovat alarmový vstup pageru. Činnost zařízení indikuje LED dioda blikáním dle stavu ve kterém se pager nachází. Zařízení lze po montáži ovládat tlačítkem, i kontrolní LED je vyvedena na svorkovnici. Můžete jej proto např. uschovat v autě, nebo umístit do montážní krabice zabezpečovací ústředny a ovládací prvky si pohodlně vyvést, pokud to vaše aplikace potřebuje. přenos poplachu je-li zařízení v provozu a přivedeme-li na aktivační vstup, který je oddělen optočlenem, signál z čidla nebo EZS, pager provede volání na čísla uložená v seznamu na SIM kartě v pozicích 1 3 nebo 4 6 (dle zvolené skupiny). Číslo vytočí, několik sekund zvoní, poté zavěsí a vytáčí další číslo. Je li povolena funkce odposlechu prostoru, při přenosu poplachu, přijmeme-li hovor, pager jen nezavěsí, ale vyčkává, dokud hovor neukončíme. Během něj můžeme poslouchat, co se v prostoru děje. Všechna čísla pager volá třikrát, pro zajištění přenosu,

2 pokud by volaný mobilní telefon byl zaneprázdněn. Po pominutí poplachu se uvede do klidového stavu a je připraven k provozu. Skupina dle požadavku na jednoduchou možnost přepnutí telefonních čísel, např. chystáteli se na dovolenou a poplachové volání do vzdálenosti několika set kilometrů by nejspíše nebylo nic platné, navolíte si čísla osob, které mohou na objekt dohlédnout. Uložíte si je do druhé skupiny (pozice 4 6). Volba skupiny krátce přidržte tlačítko ovládání a pusťte. LED blikne 1x nebo 2x podle toho, do které skupiny se pager přepnul a opět se vrátí do klidového režimu (volba se uloží, zůstane nastavena i po resetu, či výpadku napájení). ovládání spotřebiče do pozic 7 9 na SIM kartě si uložíte čísla telefonů, která jsou oprávněna ovládat připojené zařízení. Prozvoníme-li pager, ten srovná volající číslo s čísly na pozici 7 9 a pokud se shoduje, změní stav na výstupu. V opačném případě se po dozvonění vrátí do klidového režimu. Úspěšné přepnutí oznámí kontrolním voláním- zavolá zpět, vyčká několik sekund a zavěsí. Můžeme proto poznat v jakém stavu se spínané zařízení nachází, jelikož pokud se relé spínalo, volá vám pager dlouze, pokud se vypínalo, prozvoní pouze krátce. Tip: Pager stačí prozvonit jen jedním zazvoněním, pokud setrváte na lince déle, sám hovor po třech zazvoněních zavěsí a přejde k ověření čísla.je li povolená funkce odposlechu a voláte-li z oprávněného čísla, po cca třech zazvoněních pager váš hovor automaticky přijme. Zavoláte-li z telefonu bez zobrazeného čísla volajícího, pager zruší příchozí hovor ihned. Odposlech prostoru je li povolen v setup, zavoláním na pager z oprávněného čísla pager po cca 3. zazvonění Váš hovor vyzvedne a můžete poslouchat dění v hlídaném prostoru. automatické udržování kreditu Neuskutečníme-li z předplacené karty delší dobu žádný zpoplatněný hovor, číslo se jeví operátorovi jako neaktivní a proto kredit zruší a později dle smluvních podmínek i SIM kartu. Jelikož je pager koncipován tak aby pokud možno neutrácel kredit, zabezpečuje každý měsíc jeden zpoplatněný hovor na číslo uložené v 10 pozici na SIM kartě. Každých 15 hodin a po resetu kontroluje datum a pokud se změnil měsíc, vytočí výše zmiňované číslo, vyčká několik sekund a zavěsí. U starších telefonů, které nejsou vybaveny aktuálním časem a datem tuto funkci nelze využít, v tomto případě číslo zpoplatněného volání neukládejte a alespoň jednou za měsíc vyzvedněte potvrzující volání z pageru, aby utratil. Využíváte-li paušální kartu, taktéž na 10 pozici nic neukládejte. Jako zpoplatněné číslo je nejlepší využít nějakou placenou službu, např. přesný čas, či programy divadel a kin. Ověřte si ale, zda lze číslo opravdu vytočit z mobilního telefonu. Musí začínat +420, či kódem Vaší země. automatické dobíjení akumulátoru Pokud je pager v klidu kontroluje stav baterie telefonu (po datovém vodiči) a v případě, že kapacita je nižší než 40% zapne nabíjení připojenou originální nabíječkou, sepnutím relé Re2. Po nabití je relé rozepnuto a nabíječka tímto odpojena. Kontrola stavu baterie je prováděna každých 20 minut a po resetu. Pokud máte pager s modulem nabíjení, NEPŘIPOJUJTE NABÍJEČKU mobilu, nabíjení zabezpečuje modul.

3 Signalizace LED diodou o LED bliká pravidelně Pager je zapnut v klidovém stavu o LED bliká pravidelně, svit je však na mžik přerušen Pager je zapnut v klidovém stavu, ale nereaguje na vstup (položka 6 v setup) o LED v intervalech 2x blikne Chyba komunikace s telefonem o LED svítí Pager je zaneprázdněn: zpracovává vstup, nebo provádí volání Nastavení pageru a pracovní paměti Po zkušenosti s konkurenčními výrobky jsme přistoupili k nastavení bez jumperů, spínačů a jiných mechanických částí, podléhajících oxidaci. Proto se vše, kromě výběru zapojení vstupu aktivace, nastavuje v mobilním telefonu. Jsou pro toto vyhrazeny pozice číslo 11 a 12. Na 12. pozici si pager ukládá aktuální stav, aby z něj mohl po resetu, či zapnutí vycházet (stav výstupu, stav relé nabíjení, zda byl v klidu nebo volal a číslo zvolené skupiny). Tyto pozice na sim kartě je třeba vyhradit pro pager a zapsat do nich potřebná čísla:!!! Každé číslo začíná znaménkem + a ukládat se musí do paměti SIM KARTY 1. příjemce alarmového volání skupina I 7. číslo oprávněné ovládat výstup/poslouchat 2. příjemce alarmového volání skupina I 8. číslo oprávněné ovládat výstup/poslouchat 3. příjemce alarmového volání skupina I 9. číslo oprávněné ovládat výstup/poslouchat 4. příjemce alarmového volání skupina II 10. zpoplatněné volání pro udržení kreditu 5. příjemce alarmového volání skupina II 11. Setup nastavení pageru 6. příjemce alarmového volání skupina II 12. pamet zde si pager ukládá stavy Pozici 12. si po prvním zapnutí pager vytvoří sám.. Můžete ji však vytvořit i sami. Pozici 11. musíte každopádně vytvořit sami, jinak se pager nerozběhne. Nemusíte obsadit všechna čísla, ponechejte potom nepoužité pozice volné! Položky Setup a pamet jsou povinné. Pokud nezadáte pozici 10, pager nebude provádět zpoplatněná volání. Vložení sms pro odesílání Pokud budete chtít používat funkci odeslání sms zpráv před voláním poplachu, pro zvýšení jistoty přenosu (sms se doručí i když jste zrovna mimo sít.), potom si je musíte nadefinovat a uložit do telefonu.. Postupujte : menu = zprávy = napsat zprávu = vytv. Nový text = vložte text první sms = OK = Poslat Text = vložte telefonní číslo pro první sms = OK = Vybrat = Vybrat = Uložit tímto je sms uložena na pozici 1 a z této bude také odesílána na číslo, které jste v ni zadali. Další sms uložíte stejným způsob.. Prohlédnout si je můžete v odchozích zprávách. Pozor však na jednu věc odeslání každé sms oddálí volání o cca 10 sekund. Proto zvažte, zdali lupič nemůže během této doby zneškodnit pager, nebo mu zrušit napájení (lze řešit zálohovaným zdrojem.) Po každé úpravě nastavení je třeba pager vyresetovat (vypnout a zapnout), aby změny načetl

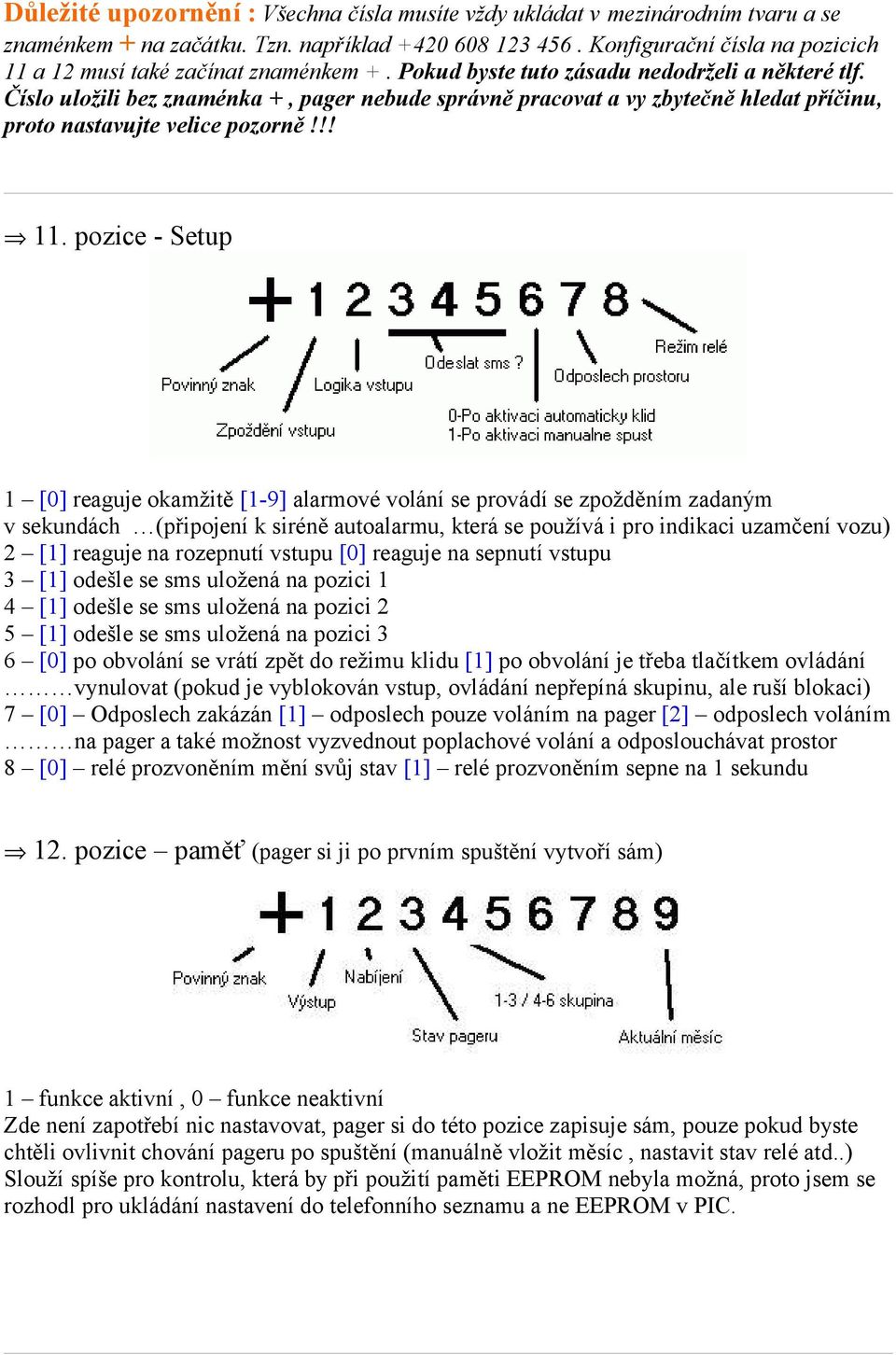

4 Důležité upozornění : Všechna čísla musíte vždy ukládat v mezinárodním tvaru a se znaménkem + na začátku. Tzn. například Konfigurační čísla na pozicich 11 a 12 musí také začínat znaménkem +. Pokud byste tuto zásadu nedodrželi a některé tlf. Číslo uložili bez znaménka +, pager nebude správně pracovat a vy zbytečně hledat příčinu, proto nastavujte velice pozorně!!! 11. pozice - Setup 1 [0] reaguje okamžitě [1-9] alarmové volání se provádí se zpožděním zadaným v sekundách (připojení k siréně autoalarmu, která se používá i pro indikaci uzamčení vozu) 2 [1] reaguje na rozepnutí vstupu [0] reaguje na sepnutí vstupu 3 [1] odešle se sms uložená na pozici 1 4 [1] odešle se sms uložená na pozici 2 5 [1] odešle se sms uložená na pozici 3 6 [0] po obvolání se vrátí zpět do režimu klidu [1] po obvolání je třeba tlačítkem ovládání vynulovat (pokud je vyblokován vstup, ovládání nepřepíná skupinu, ale ruší blokaci) 7 [0] Odposlech zakázán [1] odposlech pouze voláním na pager [2] odposlech voláním na pager a také možnost vyzvednout poplachové volání a odposlouchávat prostor 8 [0] relé prozvoněním mění svůj stav [1] relé prozvoněním sepne na 1 sekundu 12. pozice paměť (pager si ji po prvním spuštění vytvoří sám) 1 funkce aktivní, 0 funkce neaktivní Zde není zapotřebí nic nastavovat, pager si do této pozice zapisuje sám, pouze pokud byste chtěli ovlivnit chování pageru po spuštění (manuálně vložit měsíc, nastavit stav relé atd..) Slouží spíše pro kontrolu, která by při použití paměti EEPROM nebyla možná, proto jsem se rozhodl pro ukládání nastavení do telefonního seznamu a ne EEPROM v PIC.

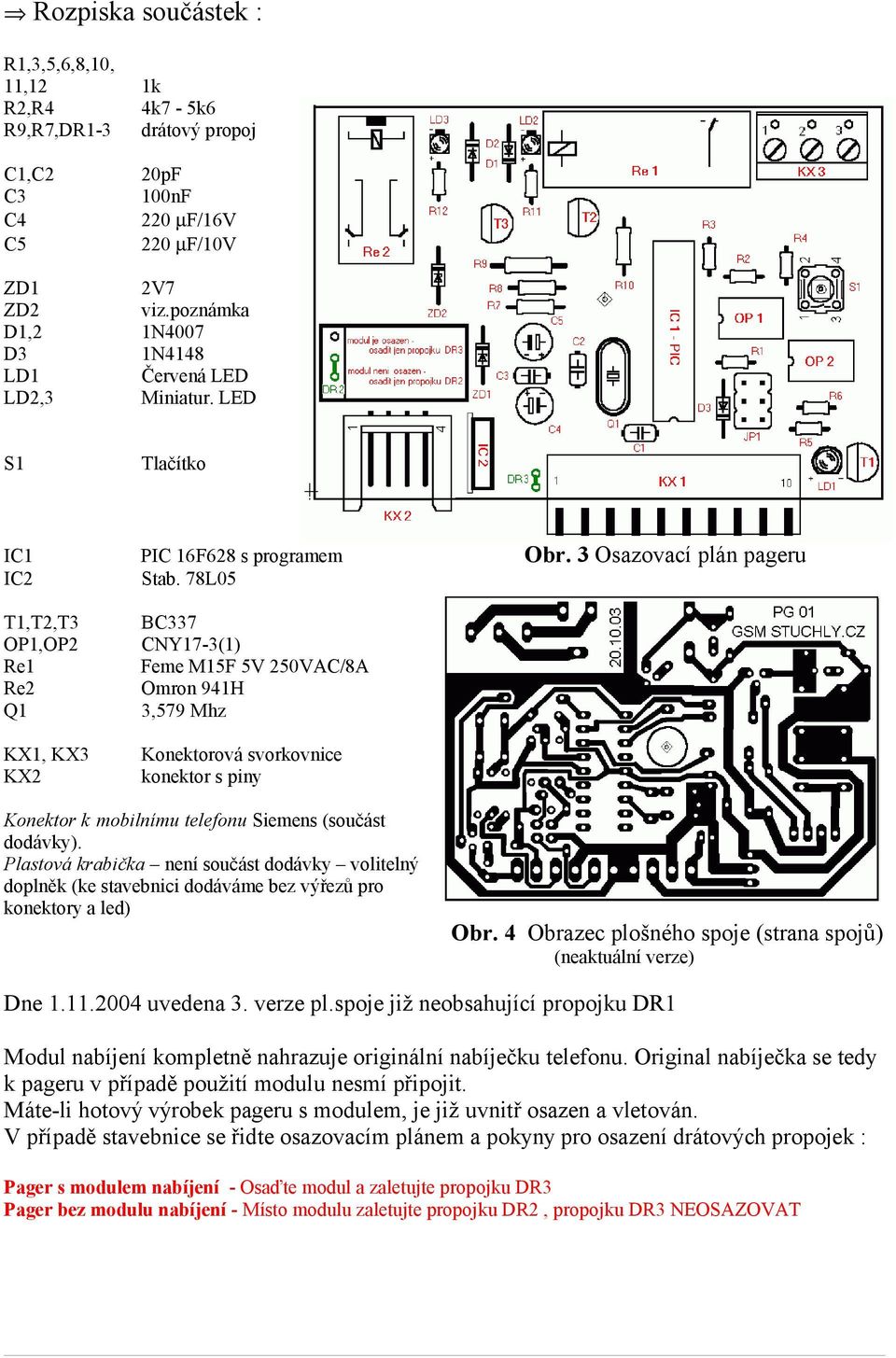

5 Rozpiska součástek : R1,3,5,6,8,10, 11,12 1k R2,R4 4k7-5k6 R9,R7,DR1-3 drátový propoj C1,C2 C3 C4 C5 20pF 100nF 220 µf/16v 220 µf/10v ZD1 2V7 ZD2 viz.poznámka D1,2 1N4007 D3 1N4148 LD1 Červená LED LD2,3 Miniatur. LED S1 Tlačítko IC1 PIC 16F628 s programem Obr. 3 Osazovací plán pageru IC2 Stab. 78L05 T1,T2,T3 OP1,OP2 Re1 Re2 Q1 KX1, KX3 KX2 BC337 CNY17-3(1) Feme M15F 5V 250VAC/8A Omron 941H 3,579 Mhz Konektorová svorkovnice konektor s piny Konektor k mobilnímu telefonu Siemens (součást dodávky). Plastová krabička není součást dodávky volitelný doplněk (ke stavebnici dodáváme bez výřezů pro konektory a led) Obr. 4 Obrazec plošného spoje (strana spojů) (neaktuální verze) Dne uvedena 3. verze pl.spoje již neobsahující propojku DR1 Modul nabíjení kompletně nahrazuje originální nabíječku telefonu. Original nabíječka se tedy k pageru v případě použití modulu nesmí připojit. Máte-li hotový výrobek pageru s modulem, je již uvnitř osazen a vletován. V případě stavebnice se řidte osazovacím plánem a pokyny pro osazení drátových propojek : Pager s modulem nabíjení - Osaďte modul a zaletujte propojku DR3 Pager bez modulu nabíjení - Místo modulu zaletujte propojku DR2, propojku DR3 NEOSAZOVAT

6 Zapojení kablíku MT - konektor KX2 na pageru: Signály na KX 2 : Pin1 Nabíjení Pin2 GND Pin3 Rx (u MT) Pin4 Tx (u MT). Obr. 5 Propojení mobilu s deskou pageru Při objednání hotového výrobku, nemusíte nic propojovat, kablík je přiložen, jeho délka je 25 cm a nedoporučujeme ji prodlužovat, z důvodu možného zavlečení rušení do komunikace pageru s telefonem. Pokud přece jen potřebujete delší kablík, použijte stíněný a toto propojte s GND Nastavení propojky JP1 Umístění propojky JP1 najdete níže. Slouží k výběru zapojení vstupu aktivace. Z výroby je nastavena JP1 a Situace na DPS KX1 hlavní svorkovnice V 6. Aktivace 2. GND 7. GND Ovládání 3. + Nabíječka 8. Ovládání 4. - Nabíječka 9. +5V Ext. Led 5. GND Aktivace 10. GND Ext.Led KX3 - Ovl. Relé 1. NO 2. C 3. NC Obr. 6 Základní prvky na plošném spoji pageru

7 Zdroj je nejlepší volit zálohovaný (zálohovaný výstup z EZS, příp.baterie automobilu), potom výpadek napájení nepozastaví funkci zařízení. (po obnovení ale pager opět funguje) Pokud chcete připojit aktivační vstup přímo k siréně, přestavte propojku JP1 do polohy b a můžete aktivační vstup ovládat externím napětím. V tomto případě je odpor v serii s optočlenem, kterým je v pageru chráněn vstup procesoru zvolen pro připojení 5 až 12V na vstup aktivace. Vstup Ext. Ovládání je koncipován pouze pro připojení ke spínacím kontaktům tlačítka!! Odpor pro Ext. LED volte pro napětí 5V, pro nízkopříkonové postačí hodnota 1K Obr. 7 Základní zapojení pageru a jeho vstupů Při použití modulu nabíjení je třeba počítat se zdrojem alespoñ 600mA Princip zapojení s PIC Máte li zájem použít pouze naprogramovaný procesor, předkládám Vám zde základní zapojení. Výstupní relé je třeba spínat tranzistorem, vše je malováno jen blokově. Obr. 8 Zjednodušené schéma pro použití MCU ve vlastní aplikaci

8 Vývoj a inovace pageru : k nová verze DPS jednodušší, efektivnější, odpadá drátová propojka DR1 k nová verze firmware v PIC 2.2 (vyplývající novinky popsány na www) k uvedena na trh pozměněná verze, umožňující vložit modul nabíjení (odpadá použití originál nabíječky mobilu) k byl pager dále úspěšně odzkoušen s telefonem Siemens MT 50 k je Pager PG-01 funkční s telefony řady Siemens 35 a 45. Další typy připravujeme, sledujte Zařízení popsané v tomto článku si můžete objednat: 1. Stavebnice (bez mobilního telefonu) - obsahující plošný spoj, sadu součástek, naprogramovaný mikroprocesor a konektor pro mobilní telefon za 1190,- Kč včetně DPH. 2. Kompletní (bez mobilního telefonu a krabičky) osazený a oživený pager za cenu 1790,- Kč včetně DPH 3. Modul nabíjení - osazený a oživený - 160,- Kč včetně DPH 4. Samotný naprogramovaný procesor PIC 16F628 za cenu 590,- Kč včetně DPH 5. Plastová krabička - 60,- Kč včetně DPH 6. Poštovné 60,- Kč (balné neúčtujeme) Příklad nejběžnější konfigurace kompletní GSM Pager v krabičce a s modulem nabíjení (připojíte jen čidlo,zdroj a mobilní telefon), zaslaný na dobírku obdržíte za = 2070 Kč WWW stránky výrobku najdete na adrese Objednávky, dotazy, nápady, technická podpora: Petr Stuchlý, petr@stuchly.cz,
