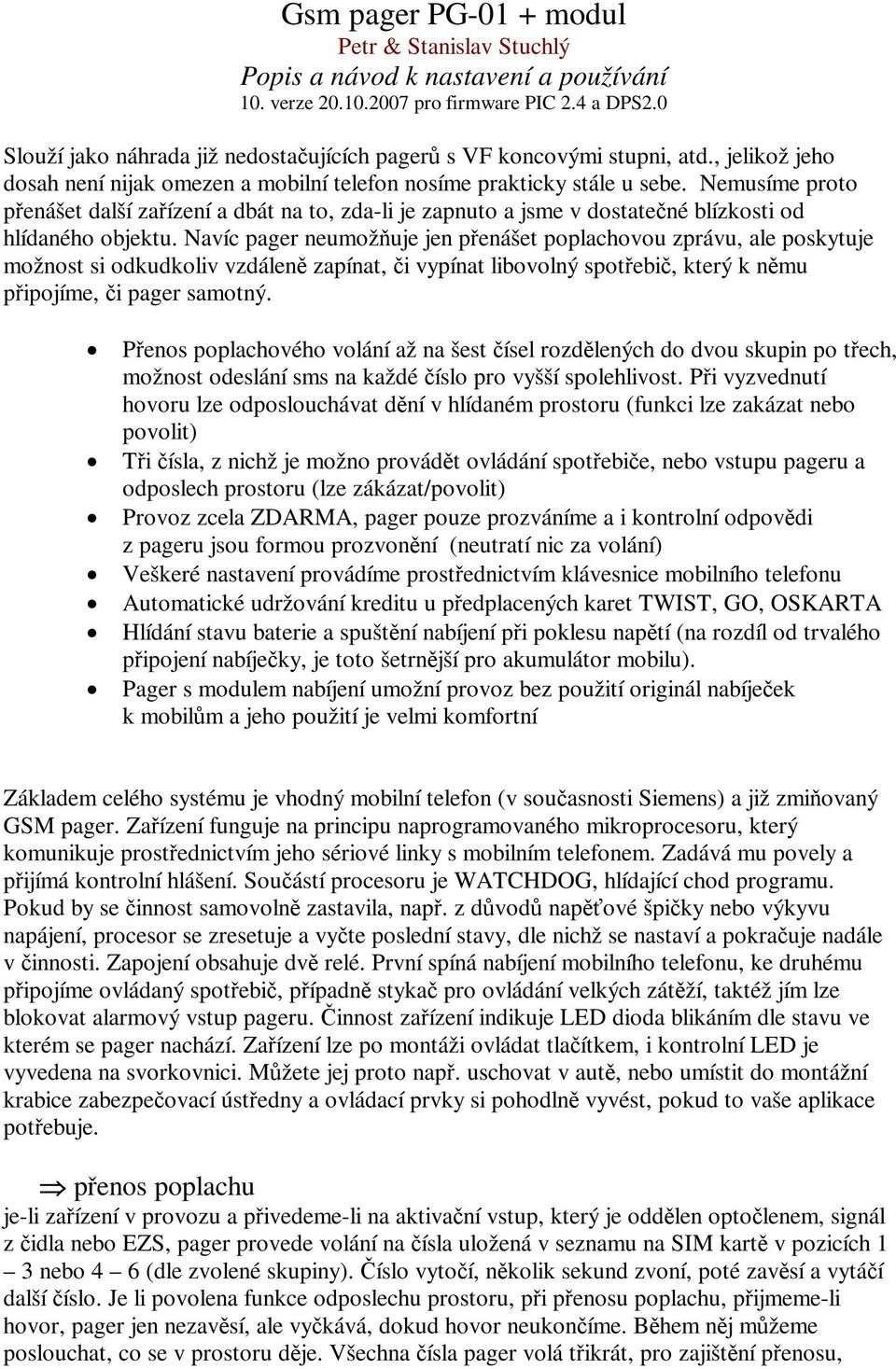

1 Gsm pager PG-01 + modul Petr & Stanislav Stuchlý Popis a návod k nastavení a používání 10. verze pro firmware PIC 2.4 a DPS2.0 Slouží jako náhrada již nedostaujících pager s VF koncovými stupni, atd., jelikož jeho dosah není nijak omezen a mobilní telefon nosíme prakticky stále u sebe. Nemusíme proto penášet další zaízení a dbát na to, zda-li je zapnuto a jsme v dostatené blízkosti od hlídaného objektu. Navíc pager neumožuje jen penášet poplachovou zprávu, ale poskytuje možnost si odkudkoliv vzdálen zapínat, i vypínat libovolný spotebi, který k nmu pipojíme, i pager samotný. Penos poplachového volání až na šest ísel rozdlených do dvou skupin po tech, možnost odeslání sms na každé íslo pro vyšší spolehlivost. Pi vyzvednutí hovoru lze odposlouchávat dní v hlídaném prostoru (funkci lze zakázat nebo povolit) Ti ísla, z nichž je možno provádt ovládání spotebie, nebo vstupu pageru a odposlech prostoru (lze zákázat/povolit) Provoz zcela ZDARMA, pager pouze prozváníme a i kontrolní odpovdi z pageru jsou formou prozvonní (neutratí nic za volání) Veškeré nastavení provádíme prostednictvím klávesnice mobilního telefonu Automatické udržování kreditu u pedplacených karet TWIST, GO, OSKARTA Hlídání stavu baterie a spuštní nabíjení pi poklesu naptí (na rozdíl od trvalého pipojení nabíjeky, je toto šetrnjší pro akumulátor mobilu). Pager s modulem nabíjení umožní provoz bez použití originál nabíjeek k mobilm a jeho použití je velmi komfortní Základem celého systému je vhodný mobilní telefon (v souasnosti Siemens) a již zmiovaný GSM pager. Zaízení funguje na principu naprogramovaného mikroprocesoru, který komunikuje prostednictvím jeho sériové linky s mobilním telefonem. Zadává mu povely a pijímá kontrolní hlášení. Souástí procesoru je WATCHDOG, hlídající chod programu. Pokud by se innost samovoln zastavila, nap. z dvod napové špiky nebo výkyvu napájení, procesor se zresetuje a vyte poslední stavy, dle nichž se nastaví a pokrauje nadále v innosti. Zapojení obsahuje dv relé. První spíná nabíjení mobilního telefonu, ke druhému pipojíme ovládaný spotebi, pípadn styka pro ovládání velkých zátží, taktéž jím lze blokovat alarmový vstup pageru. innost zaízení indikuje LED dioda blikáním dle stavu ve kterém se pager nachází. Zaízení lze po montáži ovládat tlaítkem, i kontrolní LED je vyvedena na svorkovnici. Mžete jej proto nap. uschovat v aut, nebo umístit do montážní krabice zabezpeovací ústedny a ovládací prvky si pohodln vyvést, pokud to vaše aplikace potebuje. penos poplachu je-li zaízení v provozu a pivedeme-li na aktivaní vstup, který je oddlen optolenem, signál z idla nebo EZS, pager provede volání na ísla uložená v seznamu na SIM kart v pozicích 1 3 nebo 4 6 (dle zvolené skupiny). íslo vytoí, nkolik sekund zvoní, poté zavsí a vytáí další íslo. Je li povolena funkce odposlechu prostoru, pi penosu poplachu, pijmeme-li hovor, pager jen nezavsí, ale vykává, dokud hovor neukoníme. Bhem nj mžeme poslouchat, co se v prostoru dje. Všechna ísla pager volá tikrát, pro zajištní penosu,

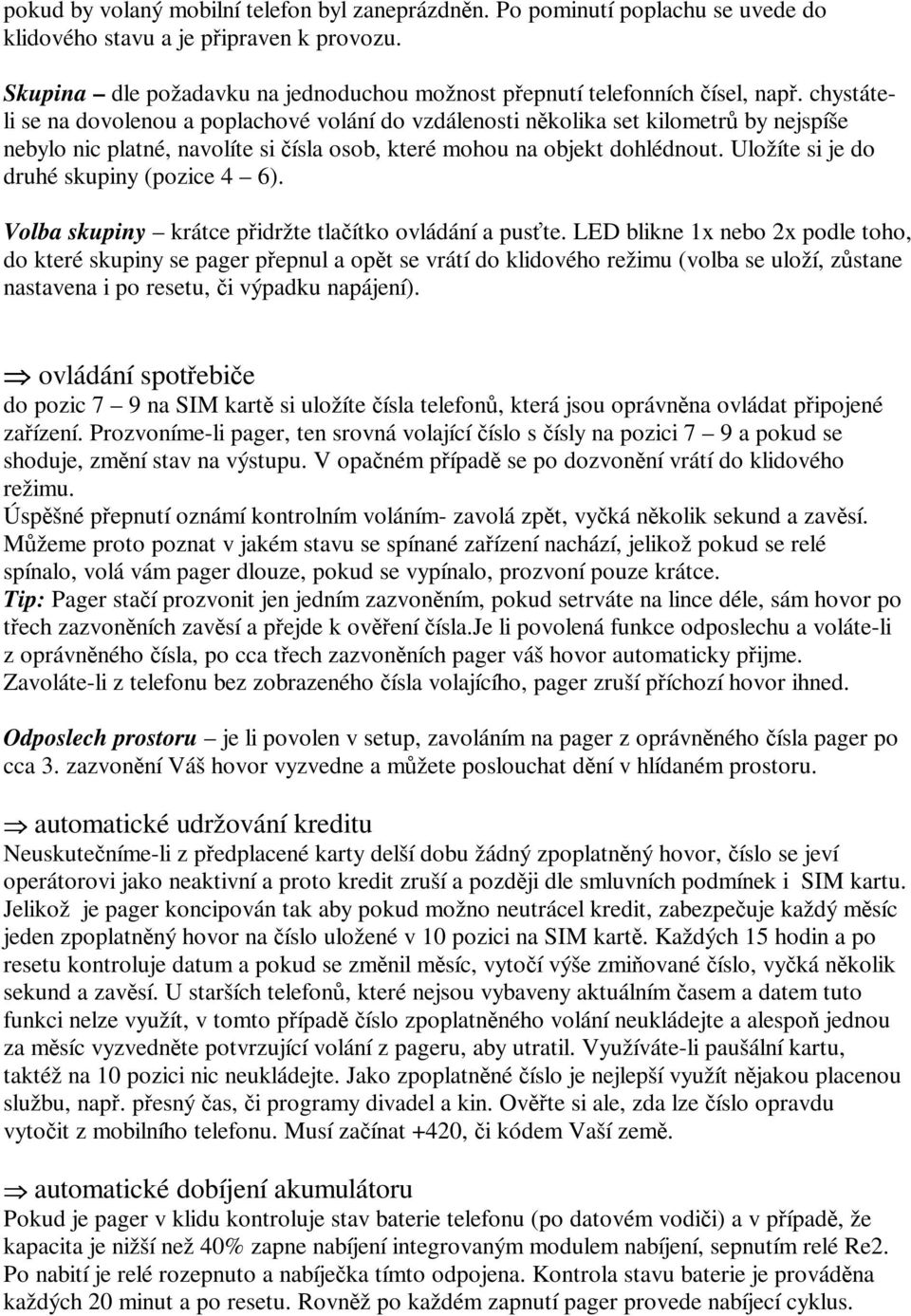

2 pokud by volaný mobilní telefon byl zaneprázdnn. Po pominutí poplachu se uvede do klidového stavu a je pipraven k provozu. Skupina dle požadavku na jednoduchou možnost pepnutí telefonních ísel, nap. chystáteli se na dovolenou a poplachové volání do vzdálenosti nkolika set kilometr by nejspíše nebylo nic platné, navolíte si ísla osob, které mohou na objekt dohlédnout. Uložíte si je do druhé skupiny (pozice 4 6). Volba skupiny krátce pidržte tlaítko ovládání a puste. LED blikne 1x nebo 2x podle toho, do které skupiny se pager pepnul a opt se vrátí do klidového režimu (volba se uloží, zstane nastavena i po resetu, i výpadku napájení). ovládání spotebie do pozic 7 9 na SIM kart si uložíte ísla telefon, která jsou oprávnna ovládat pipojené zaízení. Prozvoníme-li pager, ten srovná volající íslo s ísly na pozici 7 9 a pokud se shoduje, zmní stav na výstupu. V opaném pípad se po dozvonní vrátí do klidového režimu. Úspšné pepnutí oznámí kontrolním voláním- zavolá zpt, vyká nkolik sekund a zavsí. Mžeme proto poznat v jakém stavu se spínané zaízení nachází, jelikož pokud se relé spínalo, volá vám pager dlouze, pokud se vypínalo, prozvoní pouze krátce. Tip: Pager staí prozvonit jen jedním zazvonním, pokud setrváte na lince déle, sám hovor po tech zazvonních zavsí a pejde k ovení ísla.je li povolená funkce odposlechu a voláte-li z oprávnného ísla, po cca tech zazvonních pager váš hovor automaticky pijme. Zavoláte-li z telefonu bez zobrazeného ísla volajícího, pager zruší píchozí hovor ihned. Odposlech prostoru je li povolen v setup, zavoláním na pager z oprávnného ísla pager po cca 3. zazvonní Váš hovor vyzvedne a mžete poslouchat dní v hlídaném prostoru. automatické udržování kreditu Neuskuteníme-li z pedplacené karty delší dobu žádný zpoplatnný hovor, íslo se jeví operátorovi jako neaktivní a proto kredit zruší a pozdji dle smluvních podmínek i SIM kartu. Jelikož je pager koncipován tak aby pokud možno neutrácel kredit, zabezpeuje každý msíc jeden zpoplatnný hovor na íslo uložené v 10 pozici na SIM kart. Každých 15 hodin a po resetu kontroluje datum a pokud se zmnil msíc, vytoí výše zmiované íslo, vyká nkolik sekund a zavsí. U starších telefon, které nejsou vybaveny aktuálním asem a datem tuto funkci nelze využít, v tomto pípad íslo zpoplatnného volání neukládejte a alespo jednou za msíc vyzvednte potvrzující volání z pageru, aby utratil. Využíváte-li paušální kartu, taktéž na 10 pozici nic neukládejte. Jako zpoplatnné íslo je nejlepší využít njakou placenou službu, nap. pesný as, i programy divadel a kin. Ovte si ale, zda lze íslo opravdu vytoit z mobilního telefonu. Musí zaínat +420, i kódem Vaší zem. automatické dobíjení akumulátoru Pokud je pager v klidu kontroluje stav baterie telefonu (po datovém vodii) a v pípad, že kapacita je nižší než 40% zapne nabíjení integrovaným modulem nabíjení, sepnutím relé Re2. Po nabití je relé rozepnuto a nabíjeka tímto odpojena. Kontrola stavu baterie je provádna každých 20 minut a po resetu. Rovnž po každém zapnutí pager provede nabíjecí cyklus.

3 Signalizace LED diodou o LED bliká pravideln Pager je zapnut v klidovém stavu o LED bliká pravideln, svit je však na mžik perušen Pager je zapnut v klidovém stavu, ale nereaguje na vstup (položka 6 v setup) o LED v intervalech 2x blikne Chyba komunikace s telefonem o LED svítí Pager je zaneprázdnn: zpracovává vstup, nebo provádí volání Nastavení pageru a pracovní pamti Po zkušenosti s konkurenními výrobky jsme pistoupili k nastavení bez jumper, spína a jiných mechanických ástí, podléhajících oxidaci. Proto se vše, krom výbru zapojení vstupu aktivace, nastavuje v mobilním telefonu. Jsou pro toto vyhrazeny pozice íslo 11 a 12. Na 12. pozici si pager ukládá aktuální stav, aby z nj mohl po resetu, i zapnutí vycházet (stav výstupu, stav relé nabíjení, zda byl v klidu nebo volal a íslo zvolené skupiny). Tyto pozice na sim kart je teba vyhradit pro pager a zapsat do nich potebná ísla:!!! Každé íslo zaíná znaménkem + a ukládat se musí do pamti SIM KARTY 1. píjemce alarmového volání skupina I 7. íslo oprávnné ovládat výstup/poslouchat 2. píjemce alarmového volání skupina I 8. íslo oprávnné ovládat výstup/poslouchat 3. píjemce alarmového volání skupina I 9. íslo oprávnné ovládat výstup/poslouchat 4. píjemce alarmového volání skupina II 10. zpoplatnné volání pro udržení kreditu 5. píjemce alarmového volání skupina II 11. Setup nastavení pageru 6. píjemce alarmového volání skupina II 12. pamet zde si pager ukládá stavy Pozici 12. si po prvním zapnutí pager vytvoí sám.. Mžete ji však vytvoit i sami. Pozici 11. musíte každopádn vytvoit sami, jinak pager nebude funkní. Nemusíte obsadit všechna ísla, ponechejte potom nepoužité pozice volné! Položky Setup a pamet jsou povinné. Pokud nezadáte pozici 10, pager nebude provádt zpoplatnná volání. Vložení sms pro odesílání Pokud budete chtít používat funkci odeslání sms zpráv ped voláním poplachu, pro zvýšení jistoty penosu (sms se doruí i když jste zrovna mimo sít.), potom si je musíte nadefinovat a uložit do telefonu.. Postupujte : menu = zprávy = napsat zprávu = vytv. Nový text = vložte text první sms = OK = Poslat Text = vložte telefonní íslo pro první sms = OK = Vybrat = Vybrat = Uložit tímto je sms uložena na pozici 1 a z této bude také odesílána na íslo, které jste v ni zadali. Další sms uložíte stejným zpsob.. Prohlédnout si je mžete v odchozích zprávách. Pozor však na jednu vc odeslání každé sms oddálí volání o cca 10 sekund. Proto zvažte, zdali lupi nemže bhem této doby zneškodnit pager, nebo mu zrušit napájení (lze ešit zálohovaným zdrojem.) Po každé úprav nastavení je teba pager vyresetovat (vypnout a zapnout), aby zmny naetl

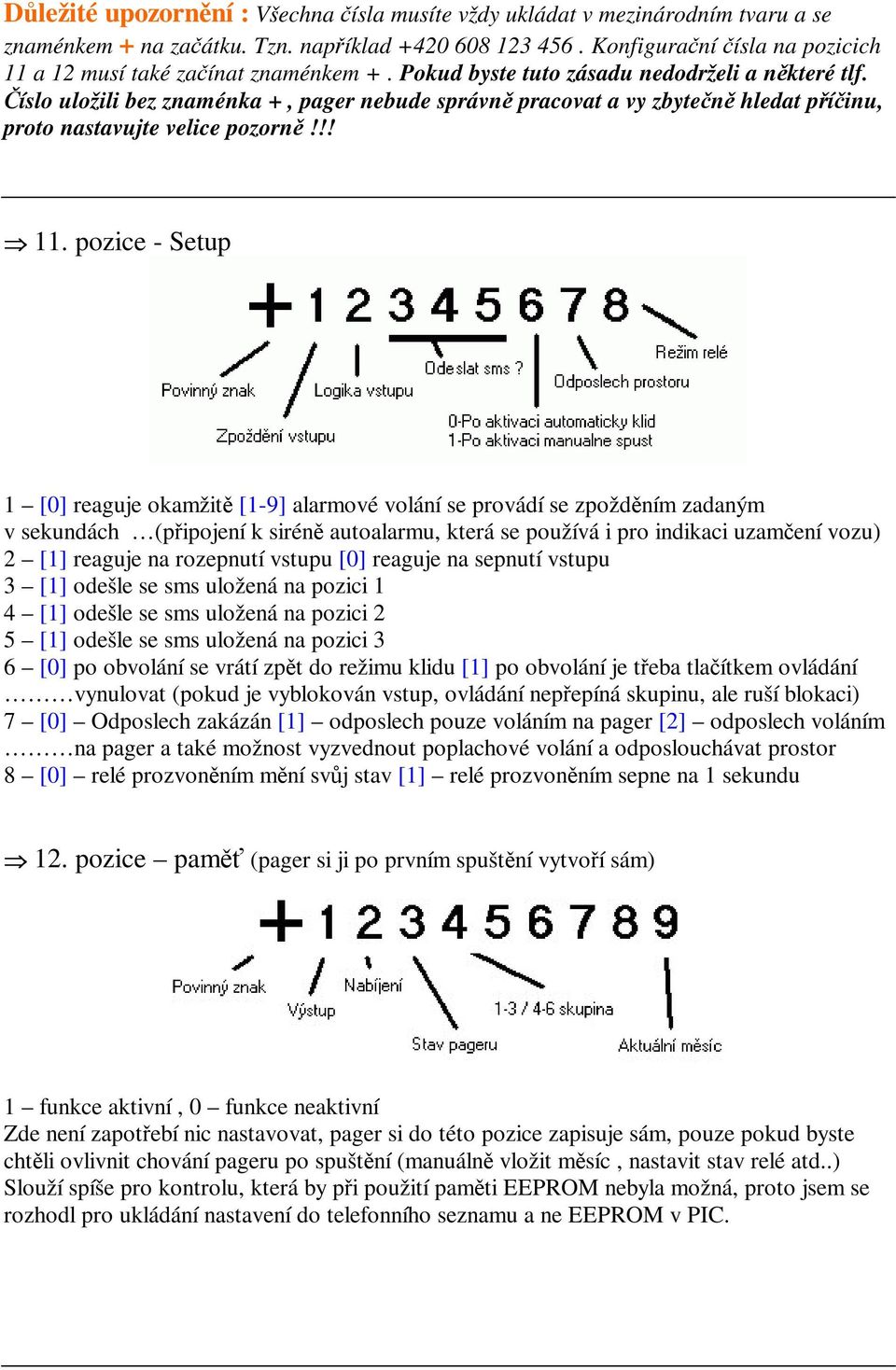

4 Dležité upozornní : Všechna ísla musíte vždy ukládat v mezinárodním tvaru a se znaménkem + na zaátku. Tzn. napíklad Konfiguraní ísla na pozicich 11 a 12 musí také zaínat znaménkem +. Pokud byste tuto zásadu nedodrželi a nkteré tlf. íslo uložili bez znaménka +, pager nebude správn pracovat a vy zbyten hledat píinu, proto nastavujte velice pozorn!!! 11. pozice - Setup 1 [0] reaguje okamžit [1-9] alarmové volání se provádí se zpoždním zadaným v sekundách (pipojení k sirén autoalarmu, která se používá i pro indikaci uzamení vozu) 2 [1] reaguje na rozepnutí vstupu [0] reaguje na sepnutí vstupu 3 [1] odešle se sms uložená na pozici 1 4 [1] odešle se sms uložená na pozici 2 5 [1] odešle se sms uložená na pozici 3 6 [0] po obvolání se vrátí zpt do režimu klidu [1] po obvolání je teba tlaítkem ovládání vynulovat (pokud je vyblokován vstup, ovládání nepepíná skupinu, ale ruší blokaci) 7 [0] Odposlech zakázán [1] odposlech pouze voláním na pager [2] odposlech voláním na pager a také možnost vyzvednout poplachové volání a odposlouchávat prostor 8 [0] relé prozvonním mní svj stav [1] relé prozvonním sepne na 1 sekundu 12. pozice pam (pager si ji po prvním spuštní vytvoí sám) 1 funkce aktivní, 0 funkce neaktivní Zde není zapotebí nic nastavovat, pager si do této pozice zapisuje sám, pouze pokud byste chtli ovlivnit chování pageru po spuštní (manuáln vložit msíc, nastavit stav relé atd..) Slouží spíše pro kontrolu, která by pi použití pamti EEPROM nebyla možná, proto jsem se rozhodl pro ukládání nastavení do telefonního seznamu a ne EEPROM v PIC.

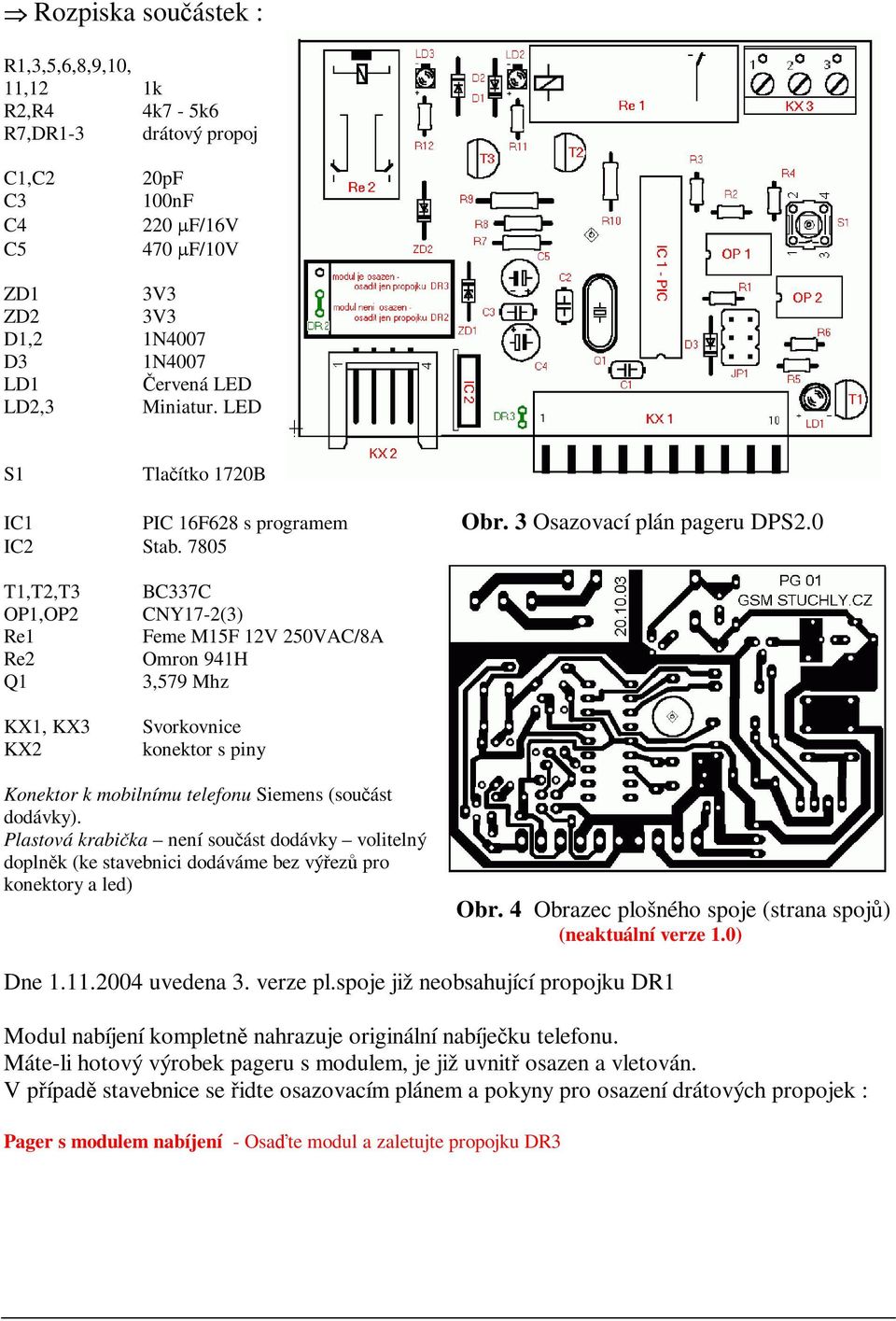

5 Rozpiska souástek : R1,3,5,6,8,9,10, 11,12 1k R2,R4 4k7-5k6 R7,DR1-3 drátový propoj C1,C2 C3 C4 C5 20pF 100nF 220 F/16V 470 F/10V ZD1 3V3 ZD2 3V3 D1,2 1N4007 D3 1N4007 LD1 ervená LED LD2,3 Miniatur. LED S1 Tlaítko 1720B IC1 PIC 16F628 s programem Obr. 3 Osazovací plán pageru DPS2.0 IC2 Stab T1,T2,T3 OP1,OP2 Re1 Re2 Q1 KX1, KX3 KX2 BC337C CNY17-2(3) Feme M15F 12V 250VAC/8A Omron 941H 3,579 Mhz Svorkovnice konektor s piny Konektor k mobilnímu telefonu Siemens (souást dodávky). Plastová krabika není souást dodávky volitelný doplnk (ke stavebnici dodáváme bez výez pro konektory a led) Obr. 4 Obrazec plošného spoje (strana spoj) (neaktuální verze 1.0) Dne uvedena 3. verze pl.spoje již neobsahující propojku DR1 Modul nabíjení kompletn nahrazuje originální nabíjeku telefonu. Máte-li hotový výrobek pageru s modulem, je již uvnit osazen a vletován. V pípad stavebnice se idte osazovacím plánem a pokyny pro osazení drátových propojek : Pager s modulem nabíjení - Osate modul a zaletujte propojku DR3

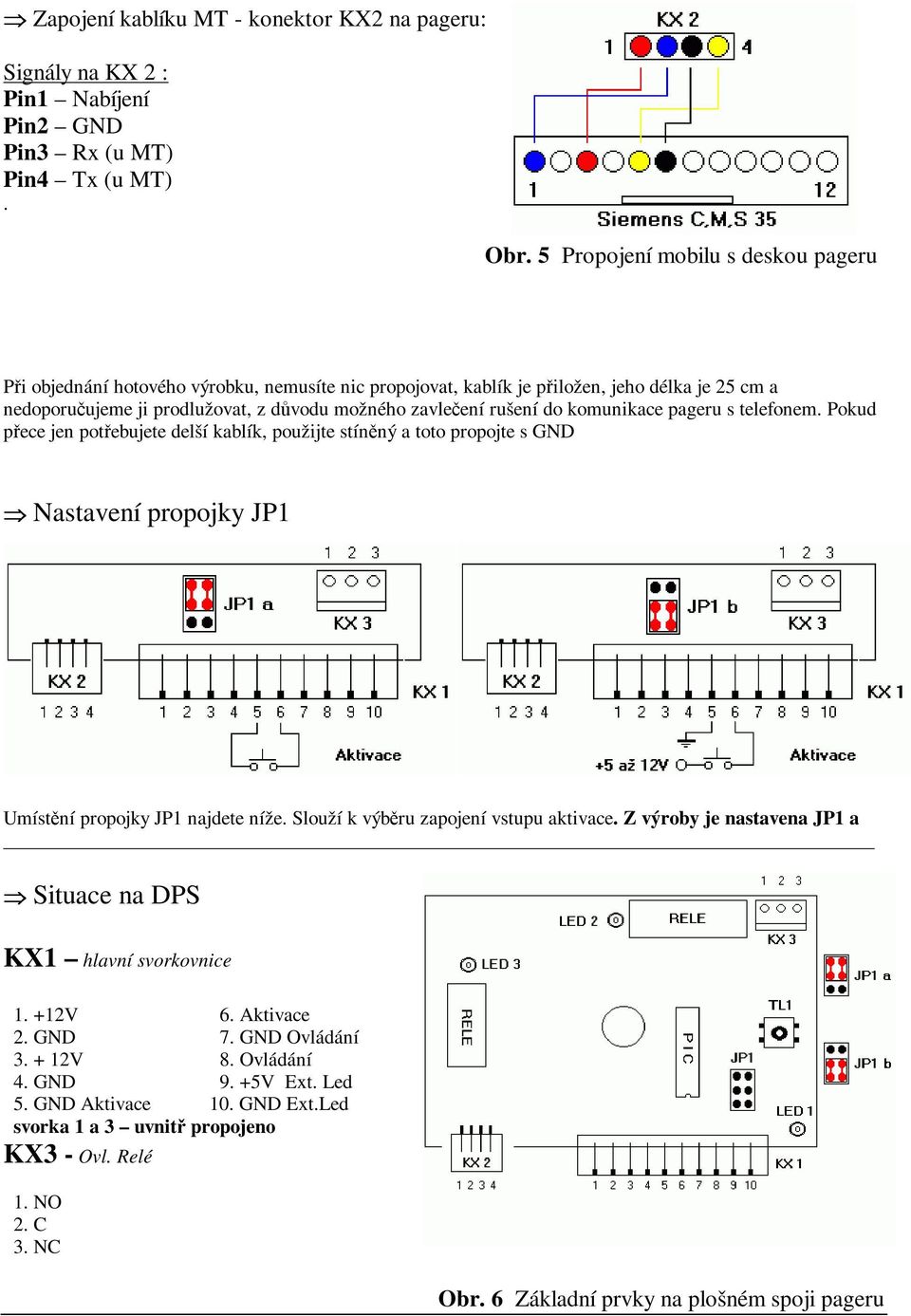

6 Zapojení kablíku MT - konektor KX2 na pageru: Signály na KX 2 : Pin1 Nabíjení Pin2 GND Pin3 Rx (u MT) Pin4 Tx (u MT). Obr. 5 Propojení mobilu s deskou pageru Pi objednání hotového výrobku, nemusíte nic propojovat, kablík je piložen, jeho délka je 25 cm a nedoporuujeme ji prodlužovat, z dvodu možného zavleení rušení do komunikace pageru s telefonem. Pokud pece jen potebujete delší kablík, použijte stínný a toto propojte s GND Nastavení propojky JP1 Umístní propojky JP1 najdete níže. Slouží k výbru zapojení vstupu aktivace. Z výroby je nastavena JP1 a Situace na DPS KX1 hlavní svorkovnice V 6. Aktivace 2. GND 7. GND Ovládání V 8. Ovládání 4. GND 9. +5V Ext. Led 5. GND Aktivace 10. GND Ext.Led svorka 1 a 3 uvnit propojeno KX3 - Ovl. Relé 1. NO 2. C 3. NC Obr. 6 Základní prvky na plošném spoji pageru

7 Zdroj je nejlepší volit zálohovaný (zálohovaný výstup z EZS, píp.baterie automobilu), potom výpadek napájení nepozastaví funkci zaízení. (po obnovení ale pager opt funguje) Pokud chcete pipojit aktivaní vstup pímo k sirén, pestavte propojku JP1 do polohy b a mžete aktivaní vstup ovládat externím naptím. V tomto pípad je odpor v serii s optolenem, kterým je v pageru chránn vstup procesoru zvolen pro pipojení 5 až 12V na vstup aktivace. Vstup Ext. Ovládání je koncipován pouze pro pipojení ke spínacím kontaktm tlaítka!! Odpor pro Ext. LED volte pro naptí 5V, pro nízkopíkonové postaí hodnota 1K Obr. 7 Základní zapojení pageru a jeho vstup Pi použití modulu nabíjení je teba poítat se zdrojem alespoñ 600mA Original nabíje se již NEPOUŽÍVÁ A NEPIPOJUJE, pager jej obsahuje!!! Princip zapojení s PIC Máte li zájem použít pouze naprogramovaný procesor, pedkládám Vám zde základní zapojení. Výstupní relé je teba spínat tranzistorem, vše je malováno jen blokov. Obr. 8 Zjednodušené schéma pro použití MCU ve vlastní aplikaci

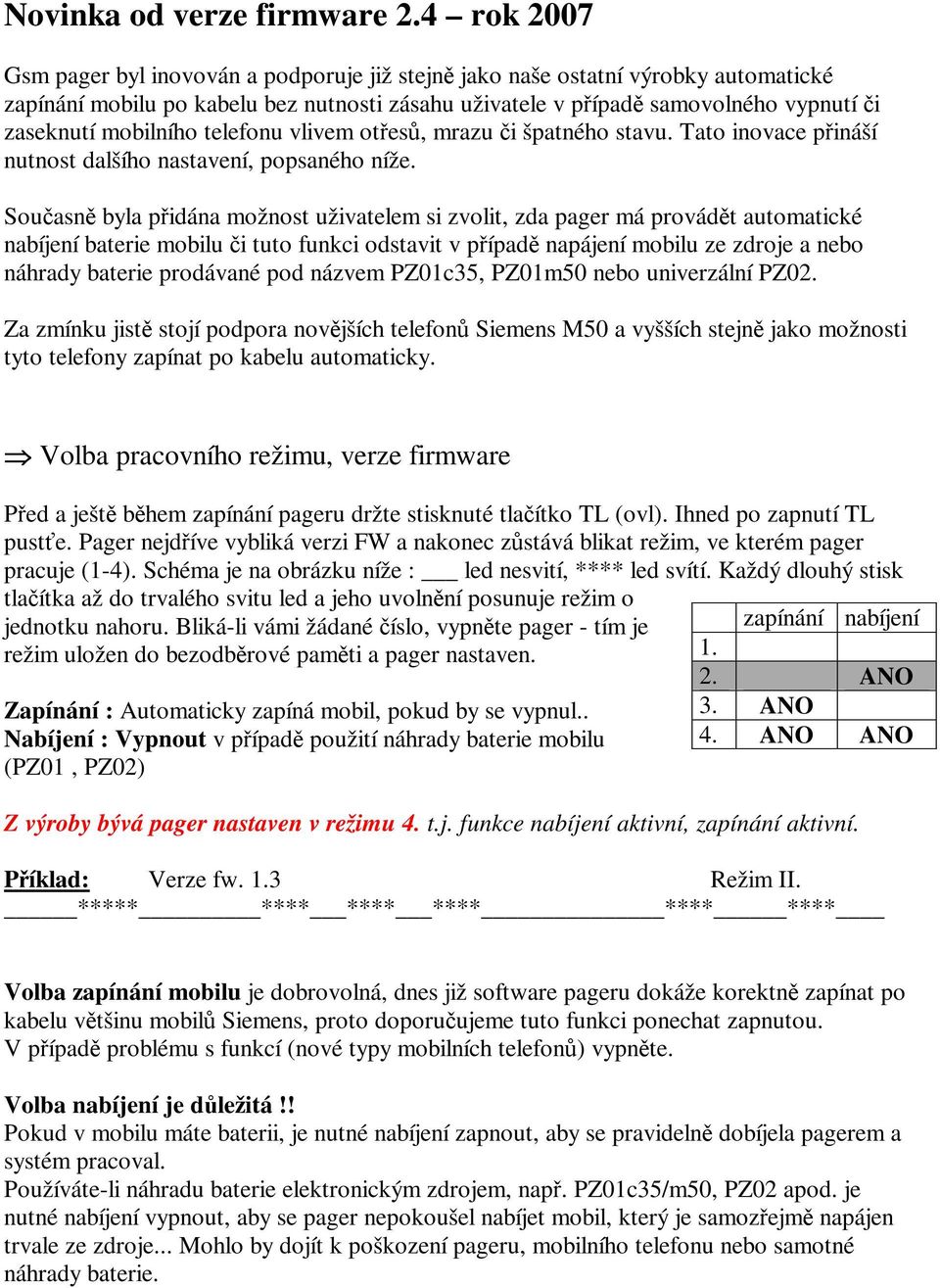

8 Novinka od verze firmware 2.4 rok 2007 Gsm pager byl inovován a podporuje již stejn jako naše ostatní výrobky automatické zapínání mobilu po kabelu bez nutnosti zásahu uživatele v pípad samovolného vypnutí i zaseknutí mobilního telefonu vlivem otes, mrazu i špatného stavu. Tato inovace pináší nutnost dalšího nastavení, popsaného níže. Souasn byla pidána možnost uživatelem si zvolit, zda pager má provádt automatické nabíjení baterie mobilu i tuto funkci odstavit v pípad napájení mobilu ze zdroje a nebo náhrady baterie prodávané pod názvem PZ01c35, PZ01m50 nebo univerzální PZ02. Za zmínku jist stojí podpora novjších telefon Siemens M50 a vyšších stejn jako možnosti tyto telefony zapínat po kabelu automaticky. Volba pracovního režimu, verze firmware Ped a ješt bhem zapínání pageru držte stisknuté tlaítko TL (ovl). Ihned po zapnutí TL puste. Pager nejdíve vybliká verzi FW a nakonec zstává blikat režim, ve kterém pager pracuje (1-4). Schéma je na obrázku níže : led nesvití, **** led svítí. Každý dlouhý stisk tlaítka až do trvalého svitu led a jeho uvolnní posunuje režim o jednotku nahoru. Bliká-li vámi žádané íslo, vypnte pager - tím je režim uložen do bezodbrové pamti a pager nastaven. Zapínání : Automaticky zapíná mobil, pokud by se vypnul.. Nabíjení : Vypnout v pípad použití náhrady baterie mobilu (PZ01, PZ02) zapínání nabíjení ANO 3. ANO 4. ANO ANO Z výroby bývá pager nastaven v režimu 4. t.j. funkce nabíjení aktivní, zapínání aktivní. Píklad: Verze fw. 1.3 Režim II. ***** **** **** **** **** **** Volba zapínání mobilu je dobrovolná, dnes již software pageru dokáže korektn zapínat po kabelu vtšinu mobil Siemens, proto doporuujeme tuto funkci ponechat zapnutou. V pípad problému s funkcí (nové typy mobilních telefon) vypnte. Volba nabíjení je dležitá!! Pokud v mobilu máte baterii, je nutné nabíjení zapnout, aby se pravideln dobíjela pagerem a systém pracoval. Používáte-li náhradu baterie elektronickým zdrojem, nap. PZ01c35/m50, PZ02 apod. je nutné nabíjení vypnout, aby se pager nepokoušel nabíjet mobil, který je samozejm napájen trvale ze zdroje... Mohlo by dojít k poškození pageru, mobilního telefonu nebo samotné náhrady baterie.

9 Bezpenostní pouení,odpovdnost za škody a záruní podmínky: Zaízení, i když je konstrukn schopno spínat síové naptí je ureno pro použití s bezpeným naptím do 24V. Je teba mít na pamti, že pipojování a manipulaci se síovým naptím na svorkách pageru tak každý iní na své vlastní riziko a výrobce nenese žádnou odpovdnost za úraz vzniklý elektrickým proudem. Zaízení je pro použití v osobním automobilu z konstrukního hlediska vhodné, avšak nebylo pro tento úel schváleno akreditovanou zkušebnou a nemá ATEST 8SD, proto jej do automobilu montuje každý na vlastní zodpovdnost - výrobce neruí za škody vzniklé neodbornou montáží nebo montáží provedenou v rozporu s tímto manuálem. Z principu GSM sít není možno ZARUIT 100% funkci (výpadek, petížení GSM sít apod.) a proto nelze zaízení použít k úelm, kde by mohlo dojít k ohrožení života, zdraví nebo majetku osob v pípad perušení funkce v tomto pípad výrobce nenese žádnou odpovdnost týkající se škod na zdraví i majetku. Záruka na výrobek trvá 24 msíc, v této lhty jsou všechny pípadné skryté závady odstranny ZDARMA. Záruka se nevztahuje na mechanicky poškozené výrobky a vady vzniklé petížením nebo zacházením, které je v rozporu s tímto manuálem, dodávaným ke každému výrobku. V tomto pípad je oprava placenou službou. Vývoj a inovace pageru : k pager umí samoinn zapnout všechny Siemens a uživateli je umožnno zvolit si funkce zapínání a nabíjení v nastavení tlaítkem k pager umí samoinn zapnout Siemens ady 35 (pokud se samovoln vypne nap. v mrazu) PIC Popis funkce je v dodatku, dodávaném s tímto manuálem. k nová verze DPS jednodušší, efektivnjší, odpadá drátová propojka DR1 k nová verze firmware v PIC 2.2 (vyplývající novinky popsány na www) k uvedena na trh pozmnná verze, umožující vložit modul nabíjení (odpadá použití originál nabíjeky mobilu) k byl pager dále úspšn odzkoušen s telefonem Siemens MT 50 k je Pager PG-01 funkní s telefony ady Siemens 35 a 45. Další typy pipravujeme, sledujte

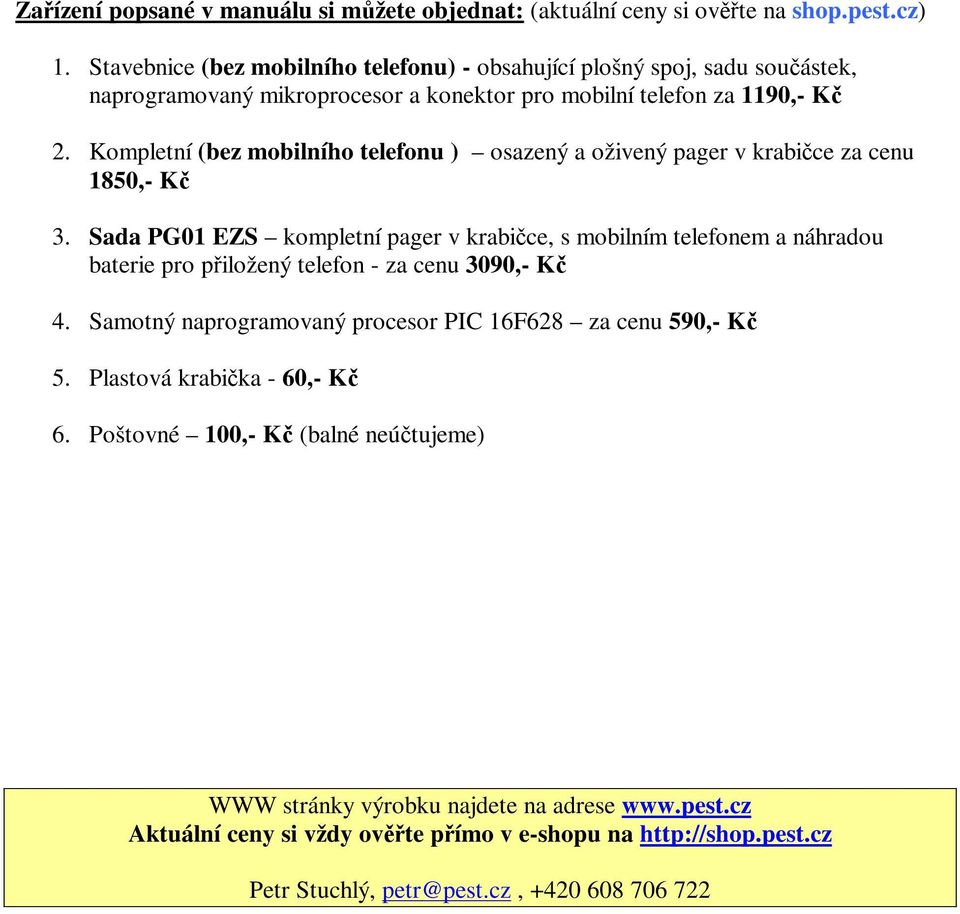

10 Zaízení popsané v manuálu si mžete objednat: (aktuální ceny si ovte na shop.pest.cz) 1. Stavebnice (bez mobilního telefonu) - obsahující plošný spoj, sadu souástek, naprogramovaný mikroprocesor a konektor pro mobilní telefon za 1190,- K 2. Kompletní (bez mobilního telefonu ) osazený a oživený pager v krabice za cenu 1850,- K 3. Sada PG01 EZS kompletní pager v krabice, s mobilním telefonem a náhradou baterie pro piložený telefon - za cenu 3090,- K 4. Samotný naprogramovaný procesor PIC 16F628 za cenu 590,- K 5. Plastová krabika - 60,- K 6. Poštovné 100,- K (balné neútujeme) WWW stránky výrobku najdete na adrese Aktuální ceny si vždy ovte pímo v e-shopu na Petr Stuchlý, petr@pest.cz,
