1 M e d i u m p r o j e k t v. o. s. Pardubice Pernerova 168, Pardubice, IČO : Zak. č.: A 354/ 12 D O K U M E N T A C E P R O Ú Z E M N Í Ř Í Z E N Í Splašková kanalizace Písečná Souhrnná technická zpráva SO 01 Splašková kanalizace Písečná SO 01.1 Kanalizační stoky SO 01.2 Výtlaky SO 01.3 Čerpací stanice stavební část PS 01 Čerpací stanice technologická část PS Elektropřípojky k čerpacím stanicím Datum : Odpovědný H I P : Svazek : projektant : 04/14 Vítězslav Ing.Martin B. Novák Bažant

2 2 Obsah : 1. Popis stavby 2. Stanovení podmínek pro přípravu výstavby 3. Zásady urbanistického, architektonického a výtvarného řešení 4. Zásady technického řešení 5. Základní údaje o provozu, popř. výrobním programu a technologii 6. Zásady zajištění požární ochrany stavby 7. Zajištění bezpečnosti provozu stavby při jejím užívání 8. Návrh řešení pro užívání stavby osobami s omezenou schopností pohybu a orientace 9. Popis vlivu na životní prostředí a ochranu zvláštních zájmů 10. Návrh řešení ochrany stavby před negativními účinky vnějšího prostředí 11. Civilní ochrana 12. Řešení z hlediska integrace osob s omezenou schopností pohybu a orientace ČR

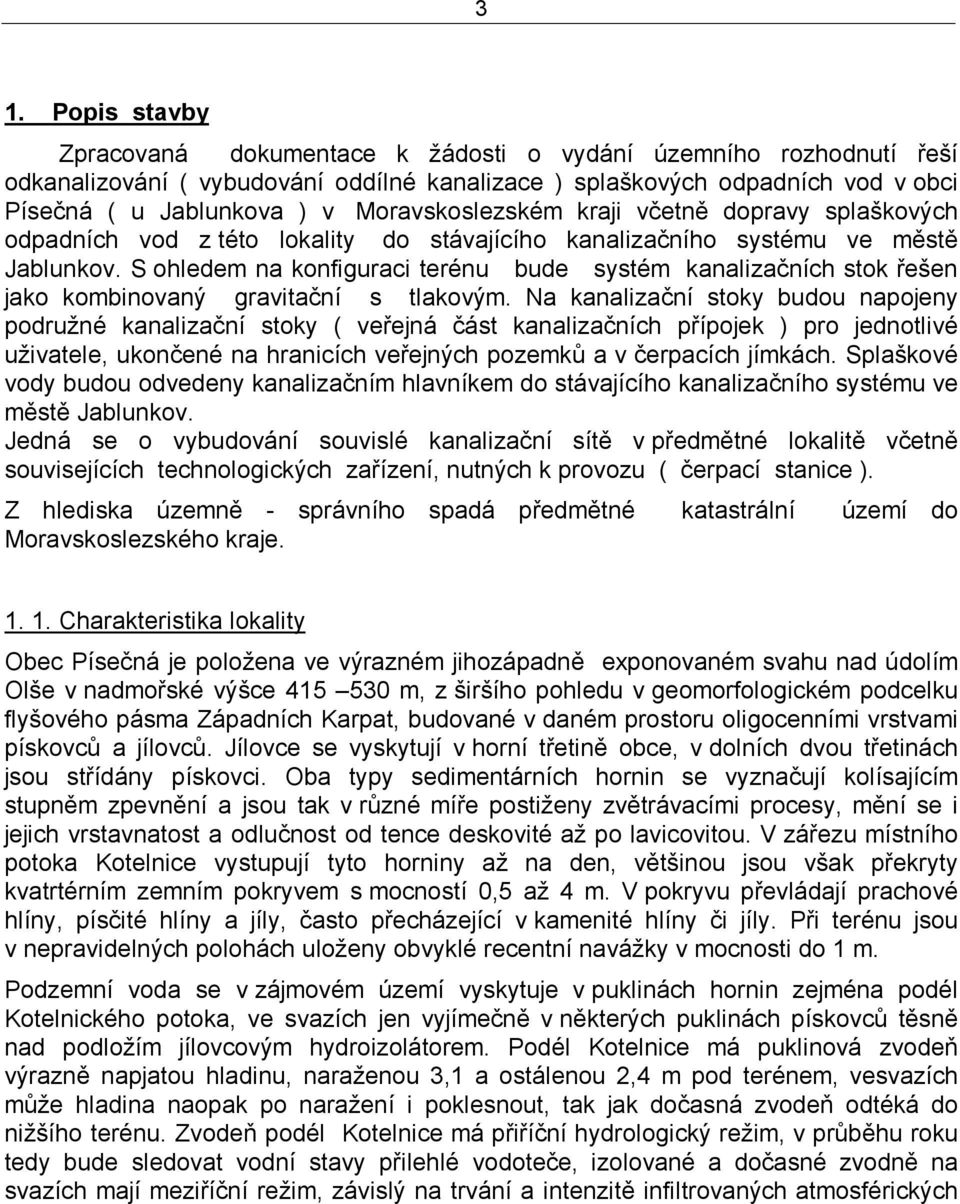

3 3 1. Popis stavby Zpracovaná dokumentace k žádosti o vydání územního rozhodnutí řeší odkanalizování ( vybudování oddílné kanalizace ) splaškových odpadních vod v obci Písečná ( u Jablunkova ) v Moravskoslezském kraji včetně dopravy splaškových odpadních vod z této lokality do stávajícího kanalizačního systému ve městě Jablunkov. S ohledem na konfiguraci terénu bude systém kanalizačních stok řešen jako kombinovaný gravitační s tlakovým. Na kanalizační stoky budou napojeny podružné kanalizační stoky ( veřejná část kanalizačních přípojek ) pro jednotlivé uživatele, ukončené na hranicích veřejných pozemků a v čerpacích jímkách. Splaškové vody budou odvedeny kanalizačním hlavníkem do stávajícího kanalizačního systému ve městě Jablunkov. Jedná se o vybudování souvislé kanalizační sítě v předmětné lokalitě včetně souvisejících technologických zařízení, nutných k provozu ( čerpací stanice ). Z hlediska územně - správního spadá předmětné katastrální území do Moravskoslezského kraje Charakteristika lokality Obec Písečná je položena ve výrazném jihozápadně exponovaném svahu nad údolím Olše v nadmořské výšce m, z širšího pohledu v geomorfologickém podcelku flyšového pásma Západních Karpat, budované v daném prostoru oligocenními vrstvami pískovců a jílovců. Jílovce se vyskytují v horní třetině obce, v dolních dvou třetinách jsou střídány pískovci. Oba typy sedimentárních hornin se vyznačují kolísajícím stupněm zpevnění a jsou tak v různé míře postiženy zvětrávacími procesy, mění se i jejich vrstavnatost a odlučnost od tence deskovité až po lavicovitou. V zářezu místního potoka Kotelnice vystupují tyto horniny až na den, většinou jsou však překryty kvatrtérním zemním pokryvem s mocností 0,5 až 4 m. V pokryvu převládají prachové hlíny, písčité hlíny a jíly, často přecházející v kamenité hlíny či jíly. Při terénu jsou v nepravidelných polohách uloženy obvyklé recentní navážky v mocnosti do 1 m. Podzemní voda se v zájmovém území vyskytuje v puklinách hornin zejména podél Kotelnického potoka, ve svazích jen vyjímečně v některých puklinách pískovců těsně nad podložím jílovcovým hydroizolátorem. Podél Kotelnice má puklinová zvodeň výrazně napjatou hladinu, naraženou 3,1 a ostálenou 2,4 m pod terénem, vesvazích může hladina naopak po naražení i poklesnout, tak jak dočasná zvodeň odtéká do nižšího terénu. Zvodeň podél Kotelnice má přiříční hydrologický režim, v průběhu roku tedy bude sledovat vodní stavy přilehlé vodoteče, izolované a dočasné zvodně na svazích mají meziříční režim, závislý na trvání a intenzitě infiltrovaných atmosférických

4 4 srážek. Maximální úrovně hladiny podzemní vody se tak budou místo od místa podstatně lišit. Z urbanistického hlediska je obec Písečná lokalita, situovaná podhorském prostředí západních Karpat nad údolím vodoteče Olše. Obec tvoří významnou krajinnou dominantu této oblasti v Moravskoslezském kraji. Obcí dále protéká Kotelnický potok. Geomorfologii terénu zájmového území tvoří mírně svažitý terén ve smyslu toku výše uvedených vodotečí. Z hlediska celkové koncepce řešení kanalizační sítě v dané lokalitě se uvažuje s napojením na stávající kanalizační systém ve městě Jablunkov s čištěním splaškových odpadních vod na ČOV Jablunkov Přehled o počtu obyvatel Písečná : - stávající stav : - cca 800 obyvatel - výhled : - cca 120 obyvatel - 30 RD Současný stav odkanalizování Obec Písečná nemá v současné době vybudovanou jednotnou kanalizační síť. Splaškové odpadní vody z jednotlivých nemovitostí jsou zachycovány v bezodtokových jímkách nebo septicích. Některé jímky nesplňují základní požadavky na jejich provoz. Nejsou vodotěsné nebo mají vytvořené přepady. Septiky mají většinou odpady zaústěné do příkopů nebo do trativodů. Nachází se zde pouze ojediněle místní stoky se zaústěním do vodotečí, příp. trativody. Stav tohoto potrubí je poplatný době realizace, a to jak způsobem provádění, tak i použitými materiály. Celkový stav zachycování, odvádění či likvidace splaškových vod je nevyhovující Koncepce řešení Vzhledem k výše uvedené geomorfologii terénu, a dále s ohledem na konfiguraci terénu se uvažuje s realizací kombinované gravitační a tlakové kanalizační sítě pro splaškové vody s napojením na stávající kanalizační systém a ČOV ve městě Jablunkov.

5 Na ČOV budou svedeny splaškové odpadní vody bez balastních a dešťových vod. 5 Volba trasy bude řešena s ohledem na snahu o co možná nejmenší likvidaci stávajících vzrostlých stromů a další zeleně. Pracovní pruh bude po provedení montáže uveden do původního stavu následujícím předpokládaným způsobem : - na pastvinách a na polích bude provedena technická a biologická rekultivace - v případě narušení melioračních kanálů, per a hlavníků bude provedena jejich rekonstrukce - ornice bude rozprostřena do šíře jejího sejmutí Návrh stokové sítě v obci Písečná vychází z průzkumu terénu zájmového území. Situačně se předpokládá umístění stok převážně do veřejných komunikací a do přilehlých travnatých pruhů. Hranice dočasného a trvalého staveniště je dána okrajovými stokami, výtlaky, veřejnými částmi kanalizačních přípojek a ostatními technologickými objekty, realizovanými v rámci této stavby. Kanalizační systém splaškových odpadních vod vychází z konfigurace terénu zájmového území. Směr proudění splašků je dán polohou obce Písečná. Páteřní stoka v obci Písečná je vedena převážně v souběhu se státní komunikací. Dále jsou vedlejšími kanalizačními řady, vedenými převážně v souběhu s místními komunikacemi, připojeny ostatní přilehlé lokality. Z hlediska geomorfologického a hydrologického jsou podmínky pro kanalizaci v obci Písečná výhodné. Území má přirozený sklon pro odtok povrchové vody. Lokální nepříznivé spádové podmínky budou řešeny svedením splaškových odpadních vod gravitační kanalizací do čerpacích stanic s následným přečerpáním do výše položených úseků kanalizace. Veškeré množství splaškových odpadních vod z obce Písečná bude zachycováno ve stávajícím kanalizačním systému a ČOV ve městě Jablunkov. Velikost čerpacích jímek a výkon čerpadel je závislý na čerpaném množství, hydraulických ztrátách a rozdílu nivelety terénu. Dimenze gravitačního a tlakového kanalizačního systému budou navrženy dle předpokládaného přepravovaného množství splaškových odpadních vod, orientačního výpočtu spádu potrubí, hydraulických ztrát a minimální rychlosti proudění ve výtlačném potrubí ( v min. = 0,7 m/ s ). Obcí Písečná prochází páteřní stoka DN 300, do které budou postupně napojovány stoky z přilehlých oblastí v profilech DN 250, příp. DN 300. Navržený spád stok je min. 0,8 % ( DN 250 ), 0,6 % ( DN 300 ), u většiny stok je ovšem spád vzhledem ke konfiguraci podhorského terénu vyšší. Hloubka uložení stok se předpokládá cca 1,8 2,8 m.

6 6 V místech změn směru nebo sklonu stoky, v místě spojení více stok nebo v přímé trase delší než 50 m bude provedena vstupní šachta s těžkým poklopem. Na ČOV budou svedeny splaškové odpadní vody bez balastních a dešťových vod. Základní technické parametry stavby : - realizace gravitačních kanalizačních stok PP DN 300, DN realizace výtlačných kanalizačních řadů PEHD 75, PEHD 63 - realizace podružných gravitačních kanalizačních stok DN 150, 200 ( PVC KG ) - kanalizačních přípojek vedených po veřejném prostranství - realizace podružné tlakové kanalizační stoky PEHD 40 vč. domovní čerpací jímky - realizace veřejných čerpacích stanic vč. technologie - realizace NN kabelových přípojek k čerpacím stanicím splaškových odpadních vod =================================================================== Při realizaci PD a vlastní stavby musí být použito následujících norem : - ČSN Zemní práce - ČSN Prostorové uspořádání sítí technického vybavení - ČSN Křížení a souběhy vedení a komunikací s vodními toky - ČSN Stokové sítě a kanalizační přípojky - ČSN Podchody stok a kanalizačních přípojek pod dráhou a poz. kom. - ČSN Křížení a souběhy vedení a komunikací s vodními toky - ČSN EN 1671, Venkovní tlakové systémy stokových sítí Přehled navržených rozvodných zařízení Stoky, dimenze, délky navržené gravitační kanalizační sítě : Všechny gravitační stoky budou dimenze DN 250, DN 300 předpokládaný materiál PP, SN 10

7 7 Gravitační stoky výpis : SO 01 : Splašková kanalizace Písečná STOKA PROFIL DÉLKA ( m ) P1 DN P1-1 DN P1-1-1 DN P1-1-2 DN P1-2 DN P1-3 DN P1-4 DN P1-4-1 DN P DN P1-5 DN P1-6 DN P1-6-1 DN P1-7 DN P2 DN P2-1 DN P3 DN P3-1 DN P4 DN P4-1 DN P5 DN P5-1 DN P5-1-1 DN P5-2 DN P6 DN P7 DN P7-1 DN P7-2 DN Celkem 9064 m

8 8 Dimenze, délky navržených gravitačních stok - celkem : Gravitační stoky : PP DN m PP DN m Celkem grav. stoky m Dimenze, délky navržené tlakové kanalizační sítě : Všechny výtlaky budou dimenze PEHD 63, PEHD 75 předpokládaný materiál PEHD SO 01 : Splašková kanalizace Písečná VÝTLAK PROFIL DÉLKA ( m ) TP-1 PEHD TP-2 PEHD TP-3 PEHD TP-4 PEHD TP-5 PEHD Celkem 1734 m Výtlačné potrubí splašků : PEHD m PEHD m Celkem výtlaky m Čerpací stanice : SO 01 : Splašková kanalizace Písečná Celkem 5 ks.

9 9 Podružné kanalizační stoky : SO 01 : Splašková kanalizace Písečná Podružné kanalizační stoky gravitační ( kanalizační přípojky vedené po veřejném prostranství ) 200 ks, PVC KG DN 150, DN ,0 m Podružné kanalizační stoky tlakové včetně domovní čerpací jímky 23 ks, PEHD ,0 m, 23 ks domovních čerpacích jímek Celkem 223 ks 2230,0 m, 23 ks domovních čerpacích jímek Přehled výchozích podkladů a provedených průzkumů aktuální mapa KN + PK zájmového území Průběžná jednání a konzultace prováděné zpracovatelem dokumentace a objednatelem Podklady od správců jednotlivých sítí PS 01 - Elektropřípojky k čerpacím stanicím Oddíl 1 : Výchozí podklady a jmenovité údaje PS Elektropřípojky k čerpacím stanicím Písečná V rámci PS 01.1 se jedná o realizaci celkem o 5 ks elektropřípojek k čerpacím stanicím ( ČS-P1, ČS-P2, ČS-P3, ČS-P4, ČS-P5 ) od napojení na distribuční soustavu po technologický rozvaděč ČS 250 m. a) Soustava TN C, 400/230 V, AC b) Ochrana před úrazem el. proudem dle ČSN : Základní automatickým odpojením od zdroje Zvýšená doplň. pospojováním c) Měření elektrické energie : přístrojem ČEZ a.s. v elektroměrovém rozvaděči, který musí být volně přístupný z veřejného pozemku. d) Výkon zařízení : jednotlivě 3,0 kw u všech čerpacích stanic e) Přepěťové ochrany : součást technologické části čerpací stanice

10 10 f) Jištění dle ČSN , , h) Výběr a stavba elektrických zařízení : ČSN , , i) Základní charakteristiky ČSN Kladení kabelů : Kabely se ukládají do zemně ve volném terénu v hloubce 70 cm do vrstvy 10 cm jemnozrnného písku. Poté se kabel zasype opět 10 cm vrstvou jemnozrnného písku. Následuje označení výstražnou fólií a nakonec vrstvou zeminy. V místě, kde kabel křižuje komunikaci, ukládá se do chráničky v hloubce 120 cm. Křížení a souběhy s jinými podzemními sítěmi : Musí být v souladu s ČSN Zakreslenou skutečnou polohu kabelů a sítí zajistí dodavatel a předá investorovi. Oddíl 4 : Právní předpisy : Zákon č. 174/68 Sb., o odborném dozoru nad bezpečností práce, ve znění pozdějších změn a předpisů a doplňků. Vyhláška č. 50/78 Sb., o odborné způsobilosti v elektrotechnice, doplněná vyhláškou č. 98/82 Sb. Vyhláška č. 48/82 Sb., základní požadavky k zajištění vezpečnosti práce a technických zařízení, ve znění pozdějších změn a doplňků Zákon č. 22/97 Sb., o technických požadavcích na výrobky a další související zákony a vyhlášky Oddíl 5 : Technické předpisy a normy : ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN EN Elektrická zařízení a základní hlediska Stanovení základních charakteristik Ochrana před úrazem elektrickým proudem Ochrana proti nadproudům Opatření k zajištění ochrany před úrazem el. proudem Opatření k ochraně proti nadproudům Uzemnění a ochranné vodiče Ochrana elektrických zařízení před přepětím Rozvaděče NN

11 11 ČSN Výběr soustav a stavba vedení Oddíl 6 : Bezpečnost a ochrana zdraví : Během provádění musí být činnost v souladu s ČSN , , ČSN EN ( ČSN ) a interními bezpečnostními předpisy. Elektrické zařízení smí montážně zajišťovat osoba, která splňuje kvalifikaci podle vyhlášky č. 50/ 1978 Sb Zdůvodnění stavby Zpracovaná dokumentace pro územní řízení řeší odvedení splaškových vod z obce Písečná v Moravskoslezském kraji. Splaškové vody budou odvedeny na stávající ČOV ve městě Jablunkov. Při návrhu řešení bylo snahou projektanta komplexní odkanalizování zadané obce za respektování stávajících technologických zařízení Požadavek na podmiňující investice a vyvolané investice V rámci výstavby této akce se nepředpokládá vznik vyvolaných investic Likvidace stávajících objektů a zařízení v souvislosti s uvažovanou výstavbou Pro připojení kanalizace na stávající ČOV je nutno respektovat podmínky provozovatele a dotčených orgánů státní správy. Dále bude nutné provést vyčerpání stávajících žump na vyvážení a jejich zasypání vhodným zásypovým materiálem Ochranná pásma Výstavbou připravované akce budou dotčena minimálně tato podzemní vedení: vodovod SmVaK kanalizace povrchová Obec Písečná telefonní kabely elektrické kabely st. komunikace O 2 Czech Republic ČEZ Distribuce Krajská správa silnic Moravskoslezského kraje

12 12 STL plynovod RWE Distribuční služby, s.r.o. Před zahájením zemních prací budou vytyčeny veškeré inženýrské sítě a budou dodrženy podmínky správců získané v průběhu stavebního řízení. Jako doklad o vytyčení jednotlivých sítí bude pořízen protokol Územně technologické podmínky přípravy území včetně připojení na inženýrské, energetické a dopravní sítě PŘIPOJENÍ NA EL.SÍŤ Elektrická energie pro čerpací stanice bude odebírána ze stávajícího elektrorozvodu obce Písečná. VODNÍ HOSPODÁŘSTVÍ Dokumentace pro územní řízení ( DUR ) Splašková kanalizace Písečná byla projednána s příslušným orgánem životního prostředí ( MěÚ Jablunkov odbor životního prostředí ) Zemní práce Zemní práce budou prováděny v souladu s ČSN a navazujících, prostorová vedení v souladu s ČSN a s ostatními doplňujícími předpisy zejména s vyhláškou ČBUP a ČBU č. 324/1990. V situaci jsou podzemní vedení zakreslena pouze informativně, před zahájením zemních prací je nutné přizvat správce všech podzemních vedení k jejich přesnému vytyčení. Přebytečný materiál ze zemních prací bude odvezen na určenou veřejnou skládku.

13 Technický popis řešení Popis hlavních stavebních objektů SO 01.1 Kanalizační stoky Kanalizační stoky jsou navrženy tam kde to terén umožňuje gravitační. Jsou umístěné převážně v krajnicích komunikací, jejich rozsah je patrný ze situací. Některé stoky jsou zakončeny v čerpací stanici a následně přečerpány do výše položených stok. Materiálově je gravitační kanalizace uvažována z potrubí PP žebrovaného o profilu DN 250, DN 300, SN 10. Spojné a revizní šachty budou alternativně provedeny z betonových prefabrikátů kryté litinovým poklopem, resp. z plastových šachet kryté litinovým poklopem. SO 01.2 Výtlačné potrubí splašků Výtlačné potrubí splašků z čerpacích stanic je z tlakového potrubí PEHD 75, PEHD 63 uloženého do pískového lože. Na trase budou osazeny sekční uzávěry a proplachovací armatury. Výtlačné potrubí bude uloženo převážně v souběhu s gravitačním potrubím ( přílož ). SO 01.3, PS 01 Čerpací stanice Objekty čerpacích stanic slouží k přečerpávání splaškových vod z níže položeného území. Skládá se z podzemní jímky, která bude zhotovena z betonových prefabrikátů. Ve stropě budou osazeny poklopy pro údržbu a manipulaci s čerpadly. Vzhledem k předpokládané akumulaci bude průměr čerpacích stanic cca 1,5 2,8 m. Čerpací stanice nevyžaduje trvalou obsluhu. Provoz zařízení bude probíhat v návaznosti na přítoku odpadních vod automaticky. Čerpané médium natéká gravitačně přítokovým potrubím do šachty čerpací stanice. Při dosažení úrovně spínací hladiny pro jednotlivá čerpadla spustí spínač 1 čerpadlo, druhé čerpadlo bude sloužit jako záložní pro případ poruchy. Návrh dispozičního uspořádání a konstrukce budou předmětem dalšího stupně projektové dokumentace Organizace výstavby Dodavatel bude stanoven výběrovým řízením po zpracování dokumentace pro stavební povolení. Zásady řešení zařízení staveniště budou řešeny v dalším stupni PD, resp. po zhodnocení možnosti a podmínek vybraného dodavatele.

14 14 Jako stavební pruh se uvažuje v obci vždy část komunikace tak, aby byl zajištěn trvale průjezdný alespoň jeden jízdní pruh pro zajištění příjezdu nutné obslužné dopravy a přístup do objektů. Při vedení po polích je maximální šíře pracovního pruhu 13 m. V polních úsecích bude provedena skrývka ornice, která bude uložena samostatně odděleně od výkopu rýhy. Po uložení potrubí bude rozprostřena zpět na původní místo. V místech, kde jsou louky, skrývka ornice nebude prováděna, neboť skrývkou by došlo k většímu poškození lučního porostu než pouhým pojezdem mechanizace. V pracovním pruhu v max. šíři 13 m bude provedena technická a biologická rekultivace pozemku. Investor musí zajistit trvalou deponii pro přebytečný materiál a pro zeminu nevhodnou ke zpětnému zásypu. Stavba bude uvedena do provozu najednou. Uvedení stavby do provozu nebrání případné nedokončení povrchových úprav povrchů silnic, místních zpevněných komunikací, cest a travnatých ploch a terénních úprav na polích a loukách, které mohou být prováděny následně po uvedení kanalizací do provozu, dle potřeby a podmínek jednotlivých správců. Stavební dvůr a další potřebné plochy, včetně potřebného ubytování a stravování pracovníků dodavatele budou vytipovány ve spolupráci s obecním úřadem a uvedeny v projektu stavby v části SPV. Jedná se pouze o vytipované plochy, které budou před stavbou ve spolupráci s dodavatelem dále projednány a jejich zajištění si provede dodavatel na svoje náklady. Zdroj štěrku, trvalá skládka materiálu, meziskládky materiálu, odstavné plochy pro mechanizaci, zdroje písku a ostatní náležitosti budou rovněž vytipovány dle znalostí a možností investora stavby t.j. obecního úřadu. V projektu stavby v technické zprávě SPV budou jednotlivé možnosti uvedeny a před samotnou realizací ve spolupráci s dodavatelem upřesněny. Likvidace vzniklých odpadů musí být provedena nezávadně dle zákona 185/2001 Sb. Odpady budou tříděny a předány pouze oprávněné osobě. Přebytečnou zeminu nabídnout k využití oprávněným firmám nebo odvést na řízenou skládku. Odpad z živičných povrchů odvést k reciklaci do obalovny. Při provádění stavby nesmí být výstavbou narušeny kulturní památky. Městský úřad v Jablunkově, odbor rozvoj a místního hospodářství ( oddělení památkové péče ) stanoví podmínky uvedené ve vyjádření. Investor je povinen oznámit svůj záměr dle 22, odst. 2 zákona ČNR č. 20 / 1987 Sb. o státní památkové péči Archeologickému ústavu Akademie věd ČR a umožnit jemu nebo oprávněné organizaci záchranný archeologický výzkum. Informace o podmínkách provádění stanoví organizace pověřená záchranným archeologickým výzkumem. Uzavřít smlouvu o záchranném archeologickém výzkumu před vydáním stavebního povolení. Investor stavby bude informovat PÚ kterou pověřenou instituci si zvolil. Investor oznámí termín zahájení stavby nejméně 21 dní před zahájením zemních prací. Investor stavby je povinen ohlásit

15 15 ihned i náhodné nálezy zhotoviteli výzkumu a ponechat nález v místě až do ohledání. Po skončení stavby obdrží investor stavby expertní list od zhotovitele výzkumu, který doloží ke kolaudaci nebo k předání stavby. Podmínky budou součástí územního rozhodnutí a stavebního povolení, jsou stanoveny ve smyslu zákona 20/1987 Sb. o státní památkové péči, zákona č. 24/1992, zákona č. 17/1992 o životním prostředí, zákona o posuzování vlivů na životní prostředí a příslušných partií stavebního zákona č. 197/1998 Sb. o územním plánování a stavebním řádu. Vjezd na stavební pozemky je umožněn ze státních a místních komunikací, vedených v intravilánu obce Písečná Celkové znečištění odpadních vod - obec Písečná : ( pro hodnotu 800 EO ) : produkce odpadních vod jednotky g/eo mg/l kg/den kg/rok BSK , CHSK , NL , N-NH4 8, , Pcelk 2,5 16,7 1, Posouzení vlivu zbytkového znečištění na tok ve vztahu k nařízení vlády ČR č. 229/2007 Sb. Nařízení vlády ČR č.23/2011 Sb. stanoví max. ukazatele přípustného znečištění vypouštěných odpadních vod Příloha č.1 Emisní standardy ukazatelů přípustného znečištění odpadních vod. Tabulka 1a: CHSK-Cr 125 mg/l 180 mg/l BSK5 30 mg/l 60 mg/l NL 35 mg/l 70 mg/l

16 16 p přípustná hodnota koncentrací pro rozbory směsných vzorků vypouštěných odpadních vod m maximálně přípustná hodnota koncentrací pro rozbory prostých vzorků vypouštěných odpadních vod Příloha č.3 Imisní standardy ukazatelů přípustného znečištění povrchových vod. CHSK-Cr 35 mg/l 50 mg/l BSK5 6 mg/l 8 mg/l Nároky na palivo a energie Čerpací stanice na koncích tlakových řadů budou mít příkon cca 2,0 3,0 kw dle ( Q h charakteristiky ). Přívod elektrické energie pro jednotlivé čerpací stanice bude zajištěn ze stávajícího vrchního vedení s napojením na sloupy Péče o životní prostředí a ochrana zvláštních zájmů Vliv stavby na životní prostředí ELEKTROČÁST Elektrické rozvody nemají žádné negativní vlivy na životní a pracovní prostředí. VODNÍ HOSPODÁŘSTVÍ Odpadní splaškové vody budou zaústěny do veřejné kanalizace, která bude vést na stávající ČOV Jablunkov. Z uvedeného vyplývá, že navrhovanou výstavbou nedojde z hlediska vypouštění odpadních vod ke zhoršení vlivu na životní prostředí. PÉČE VZROSTLOU ZELEŇ Při hloubení rýhy v blízkosti stromů dodržet je nutné dodržet ČSN DIN Sadovnictví a krajinářství, Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech. Nesmí dojít k hloubení výkopu v kořenové zóně dřevin, pokud se mu nelze vyhnout, musí být výkop veden nejblíže 2,5 m od paty kmene dřevin, přičemž musí být výkop proveden ručně a nesmí dojít k poškození kořenů o průměru nad 3 cm. Drobná

17 17 poranění či přerušené menší kořeny musí být začištěny a konzervačně ošetřeny. Při realizaci je nutné dodržet podmínky uvedené v citované normě body V dokumentaci při vedení kolem stromů bude trasa volena tak, aby byla co v největší vzdálenosti od stromů a v podrobných situacích u stromů kde je minimální uvedená vzdálenost bude doplněna kótami pro vzdálenost kanalizace od kmene stromu, kterou je nutné dodržet. OBJEKTY URČENÉ K ASANACI V rámci této stavby nejsou žádné objekty určené k asanaci Péče o bezpečnost práce ELEKTROČÁST Všechny el.předměty musí být chráněny před nebezpečným dotykem neživých částí samočinným odpojením od zdroje. Krytí el. předmětů musí odpovídat prostředí ve kterém jsou instalovány. Po ukončení montáže provede montážní podnik revizi dle ČSN O provedené práci vyhotoví revizní zprávu. Osoby pověřené obsluhou a údržbou el. zařízení musí mít odpovídající kvalifikaci dle vyhlášky ČÚBP č.50/78 Sb. Tyto osoby musí prokázat znalost místních provozních a bezpečnostních předpisů, protipožárních opatření, první pomoci při úrazech elektřinou a znalost postupu a způsobu hlášení závad na svěřeném pracovišti. Všechny poruchy a závady na el. zařízení musí být neprodleně odstraněny. El. zařízení, umístěná na místech veřejně přístupných, musí být opatřena buď bezpečnostní tabulkou podle ČSN , upozorňující na nebezpečí úrazu elektřinou, nebo označena bleskem červené barvy na krytu, podle ČSN Označení není nutné v případech, kdy se jedná o el. zařízení umístěná tak, že je k těmto zařízením umožněn přístup jen pracovníkům s příslušnou elektrotechnickou kvalifikací, kteří jsou určeni k činnosti na těchto zařízeních. Všechny části zařízení, sloužící k bezpečnosti osob v případě nebezpečí (např. hlavní vypínače zařízení), musí být nápadně označeny a v jejich blízkosti musí být umístěna bezpečnostní tabulka s příslušným pokynem. Pracovníci musí být seznámeni s požárními směrnicemi a s provozními pravidly. Manipulace s el. zařízením při požáru se řídí dle ČSN a dle dalších souvisejících předpisů.

18 Základní koncepce řešení požární ochrany Z hlediska požární ochrany nejsou na navrhovanou stavbu kladeny žádné požadavky. 2. Stanovení podmínek pro přípravu výstavby V rámci DUR byl proveden inženýrsko geologický průzkum (firma RNDr. František Medřík posudky v inženýrské geologii ). Dle výše uvedeného průzkumu je stanoveno zatřídění následovně : : třída 3 35 %, třída 4 40 %, třída 5-20 %, třída 6 5 %. Ochranné pásmo kanalizačních stok je definováno zákonem č. 274/ 2001 Sb. a činí 1,5 m od vnějšího líce stěny potrubí nebo kanalizační stoky na každou stranu u kanalizačních stok do průměru 500 mm. Toto ochranné pásmo slouží k zajištění spolehlivého provozu vodního díla, k ochraně života, zdraví a majetku osob. Požadavky na asanace, bourací práce a kácení porostů nejsou. Požadavky na trvalé zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa nejsou. Příjezd na staveniště bude po přilehlých státních komunikacích a po místních zpevněných komunikacích. V ulicích, přímo dotčených stavbou, bude realizace probíhat při úplné uzavírce ( bude umožněn pouze průjezd vozidel Záchranné služby, Hasičského záchranného sboru, Policie, atd. ). Odvoz materiálu na trvalou skládku : jedná se o asfaltové povrchy místních vozovek, asfaltových povrchů silnic a betonových povrchů a jejich zpevněných podkladních vrstev a dále všech materiálů, které nebude možno použít k zásypu rýhy. Materiál bude navážen na stavbu těsně před montáží. V prostoru staveniště se bude skladovat v minimálním rozsahu tak, aby byla zachována alespoň minimální průjezdnost ulic ( v rozsahu Hasičké záchranné služby, rychlé zdravotnické pomoci, atd. ). Skládka potrubí, tvarovek, prefabrikátů atd. se předpokládá ve vlastním zařízení dodavatele. Materiál na zásypy, obsypy a podkladní lože bude navážen přímo do rýhy s vlastního zařízení dodavatele. Na pozemích ZPF bude provedena skrývka ornice nad rýhou, po výstavbě bude provedena biologická rekultivace těchto pozemků a osetí travním semenem.

19 19 3. Zásady urbanistického, architektonického a výtvarného řešení Splašková analizace včetně všech souvisejících objektů ( šachty, čerpací stanice, domovní čerpací jímky ) je svým charakterem podzemní stavba, která bude realizována podle příslušných norem a technologických postupů, předepsaných výrobcem. Neuvažuje se s variabilitou urbanistického, architektonického a výtvarného řešení, které by ovlivňovalo ráz okolní krajiny. 4. Zásady technického řešení Dispoziční řešení : Dispoziční řešení stavby je dáno konfigurací terénu, polohou kanalizačních přípojek a příslušnými normami ( především ČSN Prostorové uspořádání sítí technického vybavení, ČSN Stokové sítě a kanalizační přípojky, ČSN EN Venkovní tlakové systémy stokových sítí ). Před výkopem rýhy pro kanalizační řady bude provedena v polních úsecích skrývka ornice nad rýhou, v místech se zpevněným povrchem jeho rozebrání a odstranění. V nezpevněném terénu bude potrubí ukládáno na zhutněné štěrkopískové lože o tloušťce 10 cm. Lože musí být vytvarováno do tvaru potrubí tak, by úhel uložení činil min. 90 o. V případě, že na trase dojde k výskytu podzemní vody, může být hloubka uložení po dohodě s projektantem upravena. Potrubí bude obsypáno pískem do výšky 30 cm jeho vrchol a zhutněno na 96% PS po vrstvách 15 cm. Zbytek rýhy se zasype původní zeminou s hutněním po 30 cm. V případě uložení do nezpevněných povrchů bude provedena úprava do původního stavu. Dále bude provedeno ohumusování a osetí povrchu travním semenem případně jiná úprava schválená majitelem pozemku. Dno výkopu musí být rovné. Může se urovnat lopatou s hladkým ostřím. Nosné lože musí být řádně zhutněno na předepsanou míru a vytvarováno. V podkladním loži musí být provedeno vybrání v místě hrdel, aby trubka ležela na dně v celé délce. Obsypový materiál musí být nenamrzavý. Při montáži se těsnící kroužek nasunuje na druhou drážku konce potrubí. Z důvodu přístupu k okolním domům bude vykop otevřen pouze v úseku mezi šachtami a po pokládce ihned rýha zahrnuta. Materiál pro lože trouby písek nebo kamenný prach max. zrnitosti 16 mm musí být ukládán rovnoměrně po vrstvách po celé šířce rýhy a musí být dobře zhutněn vhodnými mechanizačními prostředky. Pod hrdlem musí být vytvořeny montážní jamky.

20 20 Vhodný materiál pro obsyp se rozprostře rovnoměrně po obou stranách trouby a vždy po vrstvách cca mm se pečlivě zhutňuje. Zásypová zemina se nesmí vyklápět přímo na potrubí. Je nepřípustné, aby v pásmu potrubí zůstaly nevyplněné dutiny nebo byl obsyp zhutněn nerovnoměrně. Zhutňování přímo nad troubou hutnícími stroji je nepřípustné. S mechanickým zhutněním troubou je možno začít až od tloušťky vrstvy min. 300 mm nad vrcholem trouby. V tomto případě lze použít pouze lehké mechanismy. Zásyp rýhy se provede dobře zhutnitelným materiálem. V komunikacích je nutné hutnit po vrstvách max. 0,30 m na celkovou míru zhutnění 45 MPa (95% P.S.). Uložení společného potrubí s gravitační kanalizací je vykresleno v samostatné příloze projektu. Při montáži potrubí budou dodržovány montážní předpisy vydané výrobcem potrubí. Při montáží tvarovek je třeba dbát zvláštních pokynů výrobce potrubí. Před celkovým zásypem potrubí se provede tlaková zkouška dle ČSN Při stavbě budou respektovány požadavky ČSN , , V případě výtlaků bude nejdříve provedeno sejmutí travnatých ploch nebo rozebrání zpevněných povrchů. Potrubí tlakové kanalizace z PEHD bude uloženo do rýhy se svislými stěnami, na 10 cm vrstvě z písku, obsyp bude proveden 30 cm vrchol potrubí pískem nebo kamenným prachem. Nad potrubím bude uložen vyhledávací vodič. Vodič bude vodivě spojen s kovovými armaturami. Povrch terénu výkopu musí být při stavbě uveden do původního stavu. Stavební a technologické řešení : Kanalizační potrubí je uvažováno z trub a tvarovek plastových PP DN 250, DN 300. Parametry plastového potrubního systému: - rozměry dle DIN základní materiál polypropylén (PP b) - žebrovaná konstrukce stěny potrubí plné žebro v řezu stěny - masivní pryžové profilované těsnění - kruhová tuhost (kn/m 2 dle ISO 9969) SN 10 kn/m 2 - výroba hrdel metodou in-line socketing, hrdlo je při výrobě vytlačováno z trubky samotné, nikoli navařeno, nalepeno či jakkoliv jinak dodatečně instalováno - způsob výroby tvarovek pro DN 150 až 300 pouze vstřikováním do formy, pro DN 400 a 500 vstřikováním nebo svařováním, vždy ale originální dodávka výrobce celého trubního systému Parametrová specifikace potrubí : Žebrované potrubí z PP, rozměrová řada dle DIN

21 21 Technické parametry potrubí DN 250 ( DN 300 ): Vnější průměr - De 280 mm ( De 335 mm ) Vnitřní průměr - Di/DN 250 mm (Di/DN 300 mm ) Kruhová tuhost (kn/m2 dle ISO 9969) - min. SN 8 kn/m2 Základní materiál - PP b Tloušťka základní stěny - DN min 3,4, DN 300 min. 3,7 mm Konstrukce stěny potrubí - žebrovaná konstrukce (plné žebro v řezu stěny) s masivním profilovaným těsněním Způsob spojování - na hrdla, výroba hrdel metodou in-line socketing, hrdlo je při výrobě vytlačováno z trubky samotné, nikoli navařeno Způsob výroby tvarovek (DN mm) - vstřikováním do formy Revizní šachty Revizní šachty budou betonové typové z prefabrikovaných dílců 1000 mm. Dna musí být vyrobena z vysoce kvalitního vodostavebního betonu tak, aby byla zaručena dokonalá těsnost všech šachet proti balastním vodám Šachty budou uzavřeny litinovým poklopem příslušné velikosti na zatížení 400 D. Pokládka potrubí Pokládka potrubí se řídí jednotlivými ustanoveními specifikované ČSN EN Výkop rýh ČSN EN 1610 kap.6 a PD Zásyp a hutnění ČSN EN 1610 kap. 11 a PD Zkoušky během výstavby ČSN EN 1610 kap.. 10 a 12 Podmínky pro uložení potrubí : Požadavky na obsypový materiál a míru zhutnění obsypu v zóně potrubí při běžném krytí potrubí cm nad hladinou spodní vody. Materiál v zóně potrubí Pro obsyp se doporučuje používat výhradně kvalitní nesoudržný materiál o smíšené frakci 0-20 mm. (písek, štěrkopísek, lomová výsevka). Při používání lomové výsevky je nutné aby obsahovala i jemnou frakci pro snadnější hutnění, ideální je např. frakce 0-8 mm. Maximální frakce u drceného kameniva je 0-16 mm, tím by se mělo zamezit výskytu zrn větších než 20 mm což je maximální přípustná velikost drceného kameniva.

22 22 Hutnění obsypu U potrubí je nutné zabezpečit co největší roznášecí úhel uložení do lože a to vytvořením tzv. klínů pod potrubím. Pro dosažení předepsaného zhutnění obsypu na 95 % PS v komunikaci a 93% PS ve volném terénu, doporučujeme nejprve vytvořit technologický postup hutnění zohledňující používaný hutnící prostředek a druh obsypového materiálu. Vzorový technologický postup hutnění: Příklad zhutnění obsypu a zásypu pro dosažení 95% PS (tyto hodnoty jsou pouze orientační a vždy je nutno provézt přesné změření) Zona a druh zhutňovacích strojů Hmotnost Stroje (kg) Třídy zeminy Hrubozrnná (podíl zrna <0,06 mm <5%) Smíšená (podíl zrna <0,06 mm <5-10%) Jemnozrnná (podíl zrna <0,06 mm <40%) Výška Počet vrstvy pojezdů Výška vrstvy Počet pojezdů Výška vrstvy Počet pojezdů V BEZPEČNOSTNÍM PÁSMU DO 0,3 M NAD POTRUBÍ LEHKÉ ZHUTŇOVACÍ STROJE Vibrační desky Do V BEZPEČNOSTNÍM PÁSMU OD 0,3 M DO 1 M NAD POTRUBÍ ZHUTŇOVACÍ STROJE Vibrační desky Do NAD BEZPEČNOSTNÍM PÁSMEM V CELÉ ZÓNĚ ZÁSYPU Dusadla na stlačený vzduch Vibrační desky > Vibrační válce Zásady pro používání hutnící techniky Uvnitř bezpečnostního pásma - 0,3 m nad horní hranou potrubí, se smí použít pouze lehká zhutňovací technika, např. vibrační pěchy. Těžká hutnící technika se používá až od 1 m nad potrubím. Statické posouzení Stupeň zhutnění obsypu na hodnotu 95 % PS je vyhovující pro běžné podmínky obsypový materiál štěrkopísek, výška krytí nad vrcholem potrubí 1,3 4,0 m.

23 23 Statický posudek: Výška obsypu nad vrcholem potrubí nad vrcholem potrubí je, pokud zásyp neobsahuje kameny větší než 60 mm. V případě výskytu větších kamenů se doporučuje používat obsypový materiál až do úrovně 30 cm nad vrcholem potrubí. (uvedeno v tabulce sumarizace parametrů) Lože potrubí Potrubí se ukládá na dno výkopu do lože z jemnozrnného nesoudržného materiálu o výšce cca 10 cm. Dno nesmí být zaplavené vodou, v případě vysoké hladiny spodní vody nebo v případě neúnosného podloží, doporučujeme dno vyztužit štěrkovou vrstvou nebo geotextílii. Pod hrdla potrubí je nutné v loži vytvoří jamky, tak aby potrubí nebylo položené na hrdlech a nemohlo dojít k průhybům. Pokud se jako vyztužení dna výkopu provede betonová deska je nutné na ni ještě nasypat další 5 cm vrstvu nesoudržného materiálu aby potrubí neleželo na hrdlech. (uvedeno v tabulce sumarizace parametrů) Šíře výkopu Výkop se provede tak široký, aby byl zajištěn přístup k potrubí pro náležité zhutnění obsypu. Schéma uložení potrubí nad hladinou spodní vody Požadavky na obsypový materiál a míru zhutnění obsypu v zóně potrubí s malým krytím cm. Obsyp potrubí: Potrubí bude uloženo do lože pod roznášecím úhlem α min 90º - nejprve se po stranách potrubí vytvoří tzv. klíny, které se ručně upěchují. Ty zabezpečí široký roznášecí úhel a zároveň zajistí oporu pro potrubí, aby nedošlo k jeho vychýlení při hutnění vibračním pěchem nebo deskou. Potrubí obsypat materiálem s co největší pevností např. lomovou výsevkou frakce 0-4 do úrovně 10 cm nad vrchol potrubí. Obsyp po stranách potrubí zhutnit na hodnotu min 98 % PS.

24 24 Od úrovně 10 cm nad vrcholem potrubí bude použita frakce lomové drti 0-32 mm pro docílení větší únosnosti podkladu pro konstrukci vozovky. Způsob hutnění: Po stranách potrubí doporučujeme hutnit obsyp strojně např. pomocí vibrační desky tak, aby bylo dosaženo zhutnění na hodnotu min 98%PS. Nad vrcholem potrubí, až do úrovně 30 cm nad troubu, používejte k hutnění rovněž pouze lehkou vibrační desku o hmotnosti do 100 kg. Výšku sypané vrstvy zvolte tak, aby po zhutnění vrstvy byla deska max 15 cm nad vrcholem potrubí. Počet pojezdů provádějte tak dlouho až změřená hodnota E def se nebude měnit a zůstane konstantní. Pokud naměřená hodnota E def by nedosahovala požadované úrovně, je možné použít následující postup: vrstvu zásypu o frakci 0-32 rozdělte na dvě vrstvy tak aby vrstva o frakci 0-32 měla tloušťku pouze 10 cm a horní vrstva měla zvýšenou frakci na hodnotu 0-63 mm. Pro ověření správnosti technologického postupu hutnění je vhodné si postup nejprve vyzkoušet na jednom úseku mezi šachtami a v případě potřeby ho optimalizovat. Optimalizaci skladby frakce kameniva doporučuji konzultovat se specializovanou geotechnikou firmou. Požadavky na uložení potrubí při velmi malém krytí méně než 80 cm. Obetonování potrubí Obetonování plastových potrubí zvolte jen v krajním případě, (např. pokud výška krytí bude menší než 70 cm nebo z prostorových důvodů nebude možné dostatečně zhutnit obsyp kolem potrubí. Obetonování je nutné provézt vždy na celém úseku mezi šachtami bez přerušení! Obetonování potrubí neprovádějte při vysokých teplotách (vyšších než 25 st. C) z důvodu velké tepelné roztažnosti plastových potrubí. Potrubí je nutno před obetonováním tekutou směsí ukotvit po 2 m, aby nedošlo k jeho posunu vlivem vztlakových sil betonu, nebo je nutné použít suchou směs Pro zabránění popraskání betonového bloku a následné možnosti poškození potrubí, je vhodné nejprve vytvořit pod potrubím desku vyztuženou oc. síť s oky 150x150mm a tl. 6 mm. Pro spolupůsobení betonu s výztuží je nutné použít pro desku třídu betonu alespoň B 15.

25 25 Pokud se úsek kanalizace s malým krytím nachází mimo komunikaci v zeleném pásu, nejsou zde žádné limity. Jediné omezení by bylo v uložení potrubí v poli, kde se musí uvažovat o hloubce orby cca 60 cm. Zde doporučujeme rovněž min 80 cm krytí nad potrubím. Uložení potrubí pod hladinou spodní vody. Odvedení vody z rýhy a stabilizování podloží Provedení stabilizace lože a způsob odvedení vody záleží na místních podmínkách a není možné napsat universální návod. Ten by byl někde příliš komplikovaný a drahý a v některých extrémních případech zase nedostatečně účinný. Podzemní vodu je vždy pře pokládáním trub nezbytné odvézt, toto je možné provést např. pomocí drénu z hrubého štěrku frakce mm v mocnosti podle místních podmínek. Tento štěrkový polštář rovněž zpevní rozvodněné dno výkopu a zabezpečí dostatečnou únosnost podloží. Do štěrku je vhodné rovněž ještě vložit drenážní potrubí DN 100 mm do rohu výkopu. Podsyp pod potrubí: Pod potrubí je nutné dát vrstvu podsypu o tloušťce 5-10 cm lomové výsevky frakce 0-16 mm s plynulou křivkou zrnitosti, aby nedošlo k poškození stěny potrubí. Před položením jednotlivých trub je nutné pod hrdly vytvořit jamky aby nedošlo k průhybům na potrubí. Obsyp potrubí: Obsyp potrubí se provede ze stejného materiálu jako podsyp z lomové výsevky frakce 0-16 mm s plynulou křivkou zrnitosti. V místech kde podzemní voda proudí a je nebezpečí vyplavování prachové složky, je důležité zvolit vhodnou variantu zabezpečení s hydrogeologem. Jako jedno z možností je vytvoření hrází napříč výkopem s nepropustného materiálu. Hutnění obsypu U potrubí je nutné zabezpečit co největší roznášecí úhel uložení do lože a to vytvořením tzv. klínů pod potrubím. Pro dosažení předepsaného zhutnění obsypu na 95 % PS v komunikaci a 93% PS ve volném terénu, doporučujeme nejprve vytvořit technologický postup hutnění zohledňující používaný hutnící prostředek a druh obsypového materiálu. Řešení uložení potrubí v protlaku

26 26 Protlak je technologicky nejjednodušší vytvořit z ocelového potrubí o vnitřním rozměru o cca mm větším než max. venkovní průměr hrdla potrubí. Jednotlivé trubky se pak postupně vtlačují do ocelové chráničky. Pro zabránění uložení potrubí na hrdla a následnému průhybu trub, doporučujeme okolo potrubí umisťovat vystřeďovací kroužky (Raci) po vzdálenosti 2 m. Vystřeďovací kroužky mají však standardní výšku a neslouží k vyrovnání odchylek od spádu ocelové chráničky. Pro tyto účely se používají distanční sedla vyrobená např. ohýbáním oc. výztuže na stavbě podle potřeby. Tento postup doporučujeme konzultovat s prováděcí firmou, která má s touto technologií zkušenosti. Další možností u chrániček nad DN 1200 mm vytvořit nejprve betonový chodníček vyrovnaný do požadovaného spádu. Prostor v mezikruží doporučujeme vyplnit pískem nebo popílko-cementovou směsí. V případě použití tekuté betonové směsi je nutno aby injektování betonu bylo prováděno za nízkého tlaku kolem 0,5 baru a potrubí před vyplněním mezikruží bylo zajištěno proti vztlaku. V každém případě se doporučuje potrubí před injektáží vyplnit vodou. Manipulace a skladování potrubí Potrubí se vykládá z kamionu pomocí textilních třmenů. Pro snadnější manipulaci při napojování jednotlivých trub doporučujeme potrubí uchytit jedním úvazkem uprostřed trouby. Potrubí se skladuje na rovné ploše na dřevěných trámcích umístěnými po 3 m. Potrubí je vyrobeno z PP, což je materiál z poměrně velkou tepelnou roztažností. Teplotní roztažnost potrubí se projevuje zejména u teplot nad 20 C. Problémy mohou nastat zejména s průhyby na potrubí vlivem většího nahřívání vrchního povrchu v porovnání s menším nahříváním spodního povrchu uskladněného potrubí. Z těchto důvodů je vhodné co nejvíce potrubí před instalací chránit proti slunečnímu záření. Pokud to podmínky dovolí, tak potrubí skladujte v zastřešeném prostoru nebo potrubí alespoň zakryjte světlou plachtou nebo geotextílii. Pokládka potrubí z PP nebo PE za velmi nízkých teplot je omezena zejména hutnitelností obsypu a ne vlastnostmi samotného potrubí, pro dosažení předepsaného stupně hutnění by se potrubí mělo pokládat do teploty 5 º C. Předávání kanalizace Ovalita potrubí

27 27 Prokázání zachování kruhového průřezu doporučujeme provádět při předání digitální videokamerou zde je totiž možné namátkově provézt přesnou kontrolu deformace ve spojích, které budou vykazovat prokazatelnou ovalitu. Maximální okamžitá dovolená deformace kruhového průřezu by měla být stanovena v tendrové dokumentaci. Stanovení její maximální hodnoty však vždy závisí na požadavcích provozovatele a správce kanalizace, protože v ČR není tato hodnota žádnou ČSN stanovena. Podle Dánské normy DS 430, podle které děláme statické výpočty, je u potrubí z PP nebo PE dovolena max. přípustná deformace do 9 %. Podle odvětvové normy TNV zpracované Hydroprojektem, by však dlouhodobá deformace neměla překročit hodnotu 6 %. Stejnou hodnotu doporučuje i UK Water kocommittee, podle které byl zpracován graf a tabulka č.1. Dovolený průhyb potrubí Případné průhyby jednotlivých trub (vlivem skladování apod.) kompenzujeme pokládkou tak, že směrová odchylka se projeví v horizontální, nikoliv ve vertikální rovině. Maximální přípustná směrová odchylka pro potrubí do DN 500 by neměla překročit 50 mm. Těsnost systému Těsnost potrubí a šachet by měla být vždy prověřena před předáním zkouškou těsnosti vzduchem nebo vodou provedenou podle ČSN EN Pro jednotlivé úseky bude vždy vystaven protokol prokazující těsnost. Doporučujeme aby závěrečnou zkoušku provedla nezávislá firma. Z K O U Š K A T Ě S N O S T I č.: / 19 K A N A L I Z A Č N Í S T O K Y, N E B O P Ř Í P O J K Y : zkušební systém " vzduch " dle ČSN EN 1610 Ukázka protokolu : Zhotovitel : Investor : Provozovatel : VoS Vratislav Lichtneger Buštěhradská 9/ Praha 6 Provedl : Vratislav Lichtneger zástupce : zástupce : Datum zkoušek : Místo zkoušek : suché vlhké betonové trouby a ostatní Druh stoky : dešťová materiál : Úsek stoky : Délka úseku : m DN : 300 Zvolená varianta : LD Uložení : v zásypu Výskyt hladiny podzemní vody : ne Úroveň hladiny podzemní vody : m Měření : Pořadové číslo : 19 Datum : hodin : Staničení : Tlakování : 240 sekund Zkušební čas : 120 sekund Požadovaný tlak : 20 kpa Skutečný zkušební tlak : 21,59 kpa Povolený pokles : 1,5 kpa Skutečný pokles : 0,76 kpa Závěr : Zkoušený úsek VYHOVUJE podmínkám EN / ČSN ,00 20,00 přetlak ( kpa ) 15,00 10,00 5,00 0, ča s T ( s ec ) zkušební tlak požadovaný tlak max.povolený pokles na tlak Pozn.: podpisy :......

28 28 Výškové a směrové tolerance Směrové a výškové vedení a přípustné odchylky popisuje norma ČSN : 1995, ve článku Při sklonu potrubí do 10 promile může být výšková odchylka v uložení stoky nejvýše 10 mm, při sklonu nad 10 promile 30 mm oproti kótě dna určené projektovou dokumentací. Na celém úseku potrubí nesmí však vzniknout protispád. Přímé úseky stok mezi dvěma šachtami mohou mít směrovou odchylku od přímého směru do DN 500 mm včetně, nejvýše 50 mm, u větších průměru nejvýše 80 mm. Kontrolu výškové tolerance doporučujeme provézt rovněž digitální videokamerou, která umožňuje vypracování protokolu. Protokol vyznačuje křivku předepsaného spádu a křivku uvádějící dodržený spád. V případě překročení povolené tolerance, doporučujeme do technických podmínek stanovit způsob odstranění. Provozní řešení : Na gravitačním potrubí bude provedena zkouška dle ČSN spolu s kamerovou zkouškou. Na výtlacích bude provedena tlaková zkouška v souladu s pren805 ( požadavek na 100 % vodotěsnost ). Dále bude provedena zkouška funkčnosti proplachovacího zařízení. Na revizních a armaturních šachtách bude ověřena nepropustnost sestavy betonových dílců ( skružové sestavy požadavek na 100 % vodotěsnost ). 5. Základní údaje o provozu, popř. výrobním programu a technologii Provoz a údržbu vybudovaného kanalizačního systému budou provádět pracovníci obce Písečná. Stavba kanalizace si nečiní nároky na zásobování vodou. Uživatelem předmětné kanalizace bude obec Písečná. 6. Zásady zajištění požární ochrany stavby Stavba kanalizace sestává z několika stavebních objektů. Samotný systém potrubí s revizními šachtami je uložen v zemi a není zde žádné požární riziko. Z tohoto titulu se koncepce požární ochrany soustřeďuje na zajištění při vzniku požáru v souvislosti s poruchami elektroinstalace. Vzhledem k automatickému provozu s občasnou kontrolou a vzhledem k její velikosti a dispozici není nutné navrhovat únikové cesty.

29 29 7. Zajištění bezpečnosti provozu stavby při jejím užívání Při návrhu a následném provozování stavby musí být dodrženy bezpečnostní předpisy. Zákony a vlastní nařízení, vyhlášky odborných orgánů, ale i sektorové a podnikové pokyny vytváří předpoklady bezpečnosti a ochrany zdraví při práci. Základní ustanovení jsou zakotvena v zákoníku práce a ve znění zákona č. 42/ 70 Sb., respektive jeho novely z roku Lze o čekávat, že související nařízení a předpisy budou upravovány a doplňovány. Je tedy nutné záležitosti věnovat pozornost. Kolmé výkopy hlubší 150 cm ( v zastavěném území 130 cm ) je potřebné vždy odborně pažit. V zeminách málo soudržných je nutno pažit i rýhy ( kolmé ) mělčí, což je i případ této stavby. 8. Návrh řešení pro užívání stavby osobami s omezenou schopností pohybu a orientace Jedná se o podzemní objekty, které nebudou omezovat pohybově nebo zrakově postižené. Poklopy revizních šachet a čerpacích stanic nebudou vyčnívat nad terén a tím nebudou omezovat pohyb osob. 9. Popis vlivu na životní prostředí a ochranu zvláštních zájmů Během stavby bude v obci vlivem stavební činnosti dočasně zhoršené životní prostředí s ohledem na prašnost a hlučnost při realizaci zemních prací. Stavební firma je povinna minimalizovat tyto negativní dopady na nejnižší možnou míru. Ve svém výsledku bude mít realizovaná stavba příznivý vliv na životní prostředí ( především zlepšení kvality vody v místním toku ). Ochranné pásmo kanalizačních stok je definováno zákonem č. 274/ 2001 Sb. a činí 1,5 m od vnějšího líce stěny potrubí nebo kanalizační stoky na každou stranu u kanalizačních stok do průměru 500 mm. Toto ochranné pásmo slouží k zajištění spolehlivého provozu vodního díla, k ochraně života, zdraví a majetku osob. 10. Návrh řešení ochrany stavby před negativními účinky vnějšího prostředí Kanalizační systém bude uzavřený zajištěný proti případným povodňovým stavům. Havarijní přepady z čerpacích stanic budou opatřeny zpětnými klapkami. Sesuvy půdy,

30 30 poddolování, seizmicita, působení radonu se v rámci stavby kanalizace nepředpokládají. Čerpací stanice budou vyhovovat z hlediska hlučnosti NV č. 272/ 2011 Sb. 11. Civilní ochrana Stavba bude probíhat v území obce. Vzhledem k velikosti a důležitosti stavby a s ohledem na charakter území není uvažováno se stavbou krytu ani žádné další zvláštní opatření. 12. Řešení z hlediska integrace osob s omezenou schopností pohybu a orientace ČR Ve smyslu vyjádření Národního institutu pro integraci osob s omezenou schopností pohybu a orientace České republiky, o.s. ( č.j.: 13/ 08 ) je nutné v rámci stavby zajistit : 1. Veškeré překážky ( rýhy a překopy ) na komunikacích pro pěší musí být výrazně označeny a ve výšce 1100 mm nad zemí musí být ochranný prvek ( zábradlí, oplocení ). Spodní tyč zábradlí nebo ochranného prvku musí být umístěna v rozsahu mm od pochozí plochy, aby tvořila zarážku pro slepeckopu hůl a současně vodící linii pro osoby s postižením zraku. 2. Nájezdy i výjezdy na lávky přes výkopy a překopy či jiné překážky je nutné provést bezbariérově s max. výškovým rozdílem 200 mm, min. šíře 900 mm ) body č a 1.2 přílohy č. 1 k vyhl. č. 369/ 2001 Sb. ). 3. Zkontrolovat v místě stavby dle dané situace dodržení volného průchodu pro osoby zdravotně postižené. Překážky na komunikacích pro pěší, zejména stožáry veřejného osvětlení, dopravní značky, stromy, telefonní automaty, odpadkové koše musí být osazeny tak, aby byl zachován průchozí profil řířky nejméně 1500 mm, tuto hodnotu lze snížit až na 900 mm u technického vybavení a svislého dopravního značení ( bod přílohy č. 1 ). 4. Pokud se stavba dotkne provádění udržovacích prací nebo změny užívání chodníků, musí být dodrženy všechny podmínky uvedené v bodě 1.4. a 1.5. přílohy č. 1 k vyhl.č. 369/ 2001 Sb.. Jedná se o místa pro přecházení a přechody pro komunikace ( snížený obrubník na výškový rozdíl 20 mm oproti vozovce, opatření varovných a signálních pásů, dodržení délek přechodů ). 5. Předložit další projektový stupeň k posouzení s dodržením požadavků vyhl. č. 499/ 2006 Sb..
