GRIP THAT HOLDS. SÉRIE 85 a 100 // PN 10/16/Class 150 // DN (1/2-12 ) MEMBRÁNOVÉ VENTILY

Rozměr: px
Začít zobrazení ze stránky:

Download "GRIP THAT HOLDS. SÉRIE 85 a 100 // PN 10/16/Class 150 // DN 15-300 (1/2-12 ) MEMBRÁNOVÉ VENTILY WWW.ABOVALVE.COM"

Transkript

1 GRIP THAT HOLDS SÉRIE 85 a 100 // PN 10/16/Class 150 // DN (1/2-12 ) MEMBRÁNOVÉ VENTILY

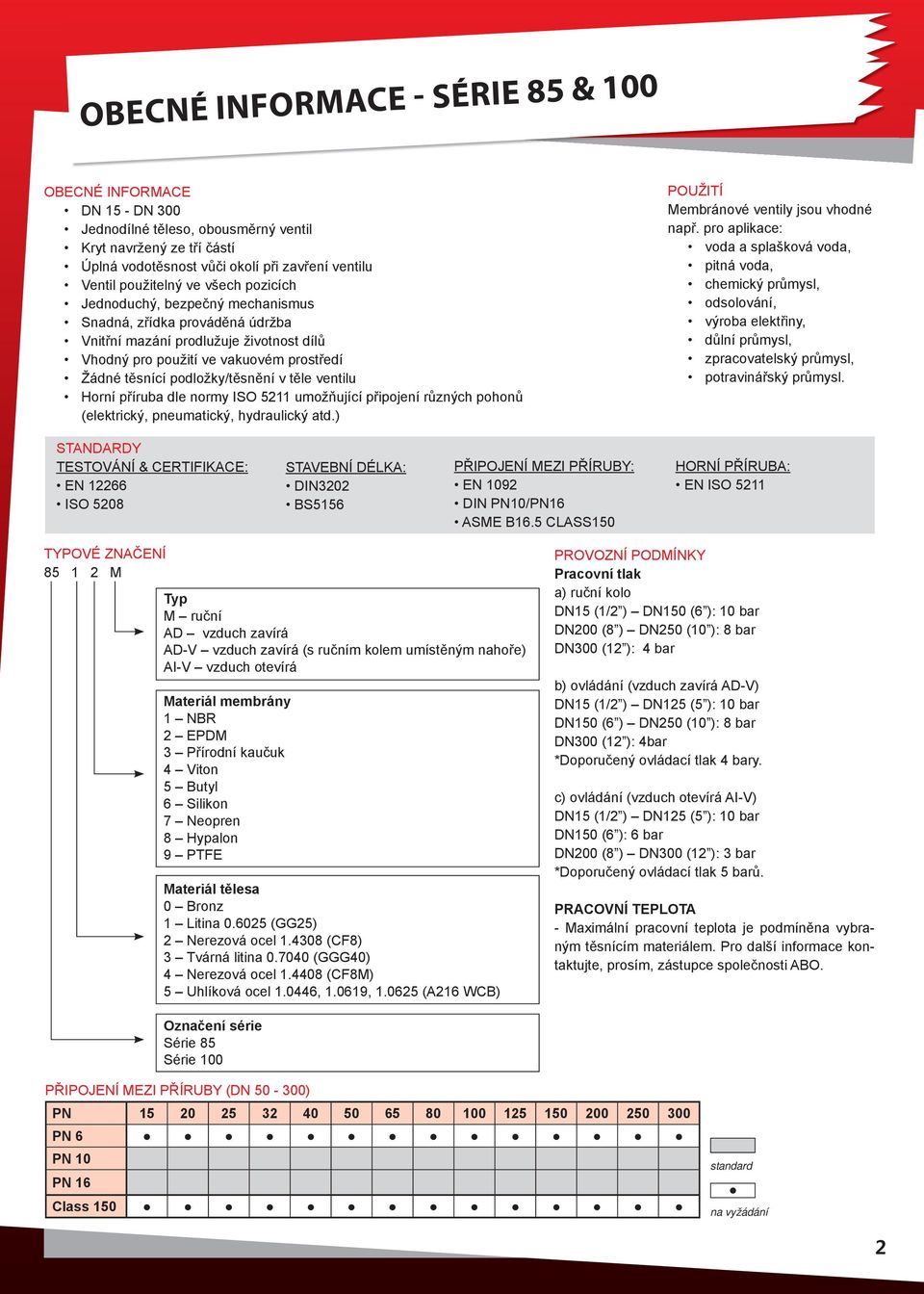

2 OBECNÉ INFORMACE - SÉRIE 85 & 100 OBECNÉ INFORMACE DN 15 - DN 300 Jednodílné těleso, obousměrný ventil Kryt navržený ze tří částí Úplná vodotěsnost vůči okolí při zavření ventilu Ventil použitelný ve všech pozicích Jednoduchý, bezpečný mechanismus Snadná, zřídka prováděná údržba Vnitřní mazání prodlužuje životnost dílů Vhodný pro použití ve vakuovém prostředí Žádné těsnící podložky/těsnění v těle ventilu Horní příruba dle normy ISO 5211 umožňující připojení různých pohonů (elektrický, pneumatický, hydraulický atd.) POUŽITÍ Membránové ventily jsou vhodné např. pro aplikace: voda a splašková voda, pitná voda, chemický průmysl, odsolování, výroba elektřiny, důlní průmysl, zpracovatelský průmysl, potravinářský průmysl. STANDARDY TESTOVÁNÍ & CERTIFIKACE: EN ISO 5208 STAVEBNÍ DÉLKA: DIN3202 BS5156 PŘIPOJENÍ MEZI PŘÍRUBY: EN 1092 DIN PN10/PN16 ASME B16.5 CLASS150 HORNÍ PŘÍRUBA: EN ISO 5211 TYPOVÉ ZNAČENÍ M Typ M ruční AD vzduch zavírá AD-V vzduch zavírá (s ručním kolem umístěným nahoře) AI-V vzduch otevírá Materiál membrány 1 NBR 2 EPDM 3 Přírodní kaučuk 4 Viton 5 Butyl 6 Silikon 7 Neopren 8 Hypalon 9 PTFE Materiál tělesa 0 Bronz 1 Litina (GG25) 2 Nerezová ocel (CF8) 3 Tvárná litina (GGG40) 4 Nerezová ocel (CF8M) 5 Uhlíková ocel , , (A216 WCB) PROVOZNÍ PODMÍNKY Pracovní tlak a) ruční kolo DN15 (1/2 ) DN150 (6 ): 10 bar DN200 (8 ) DN250 (10 ): 8 bar DN300 (12 ): 4 bar b) ovládání (vzduch zavírá AD-V) DN15 (1/2 ) DN125 (5 ): 10 bar DN150 (6 ) DN250 (10 ): 8 bar DN300 (12 ): 4bar *Doporučený ovládací tlak 4 bary. c) ovládání (vzduch otevírá AI-V) DN15 (1/2 ) DN125 (5 ): 10 bar DN150 (6 ): 6 bar DN200 (8 ) DN300 (12 ): 3 bar *Doporučený ovládací tlak 5 barů. PRACOVNÍ TEPLOTA - Maximální pracovní teplota je podmíněna vybraným těsnícím materiálem. Pro další informace kontaktujte, prosím, zástupce společnosti ABO. Označení série Série 85 Série 100 PŘIPOJENÍ MEZI PŘÍRUBY (DN ) PN PN 6 PN 10 PN 16 Class 150 standard na vyžádání 2

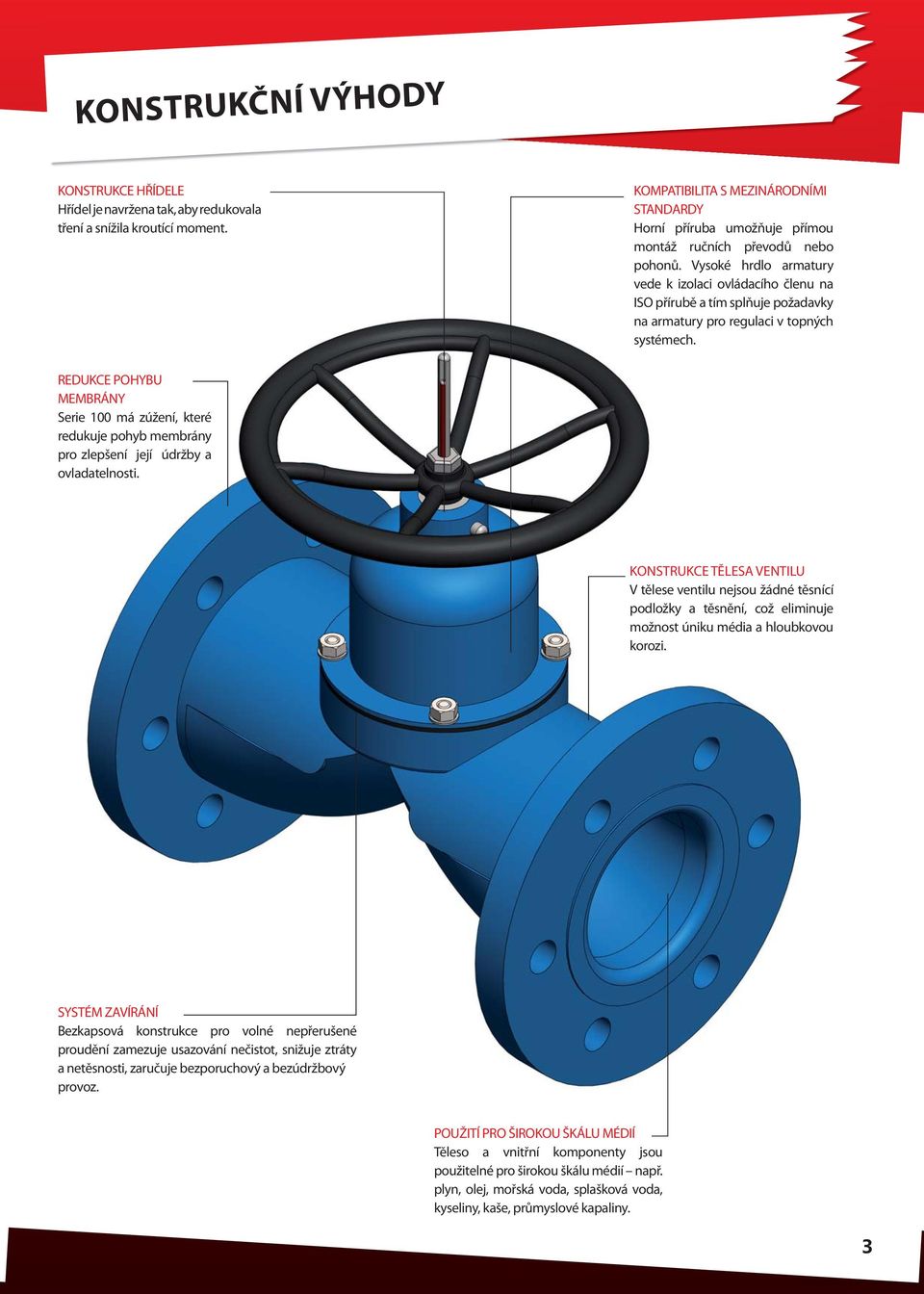

3 KONSTRUKČNÍ VÝHODY KONSTRUKCE HŘÍDELE Hřídel je navržena tak, aby redukovala tření a snížila kroutící moment. KOMPATIBILITA S MEZINÁRODNÍMI STANDARDY Horní příruba umožňuje přímou montáž ručních převodů nebo pohonů. Vysoké hrdlo armatury vede k izolaci ovládacího členu na ISO přírubě a tím splňuje požadavky na armatury pro regulaci v topných systémech. REDUKCE POHYBU MEMBRÁNY Serie 100 má zúžení, které redukuje pohyb membrány pro zlepšení její údržby a ovladatelnosti. KONSTRUKCE TĚLESA VENTILU V tělese ventilu nejsou žádné těsnící podložky a těsnění, což eliminuje možnost úniku média a hloubkovou korozi. SYSTÉM ZAVÍRÁNÍ Bezkapsová konstrukce pro volné nepřerušené proudění zamezuje usazování nečistot, snižuje ztráty a netěsnosti, zaručuje bezporuchový a bezúdržbový provoz. POUŽITÍ PRO ŠIROKOU ŠKÁLU MÉDIÍ Těleso a vnitřní komponenty jsou použitelné pro širokou škálu médií např. plyn, olej, mořská voda, splašková voda, kyseliny, kaše, průmyslové kapaliny. 3

4 SÉRIE 85 - NÁKRESY, MATERIÁLY, ROZMĚRY: DN / 1/2-12 Pozice Název Materiál 1 Těleso 0 Bronz 1 Litina (GG25) 2 Nerezová ocel (CF8) 3 Tvárná litina (GGG40) 4 Nerezová ocel (CF8M) 5 Uhlíková ocel , , (A216 WCB) 2 Membrána 1 NBR 2 EPDM 3 Přírodní kaučuk 4 Viton 5 Butyl 6 Silikon 7 Neopren 8 Hypalon 9 PTFE 3 Víko Litina (GG25) 4 Svorníky Ocel 5 Matice a podložka Ocel 6 Tlačný kužel Litina (GG25) 7 Matice Nerezová ocel 8 Kolík Nerezová ocel 9 Matice hřídele Ocel 10 Hřídel Nerezová ocel (SS303) 11 Pouzdro PTFE 12 Kroužek Nerezová ocel (SS303) 13 Maznice Standard 14 Ruční kolo Litina (GG25) 15 Matice indikátoru Nerezová ocel 16 Indikátor Nerezová ocel Jiné materiály provedení na základě požadavku. DN Ø D A mm inch PN 10/16 ANSI 125/150 DIN3202 BS / / / / / /750/

5 SÉRIE NÁKRESY, MATERIÁLY, ROZMĚRY: DN / 1/2-12 Pozice Název Materiál 1 Těleso 0 Bronz 1 Litina (GG25) 2 Nerezová ocel (CF8) 3 Tvárná litina (GGG40) 4 Nerezová ocel (CF8M) 5 Uhlíková ocel , , (A216 WCB) 2 Membrána 1 NBR 2 EPDM 3 Přírodní kaučuk 4 Viton 5 Butyl 6 Silikon 7 Neopren 8 Hypalon 9 PTFE 3 Víko Litina (GG25) 4 Svorníky Ocel 5 Matice a podložka Ocel 6 Tlačný kužel Litina (GG25) 7 Matice Nerezová ocel 8 Kolík Nerezová ocel 9 Matice hřídele Nerezová ocel 10 Hřídel Nerezová ocel (SS303) 11 Pouzdro PTFE 12 Kroužek Nerezová ocel (SS303) 13 Maznice Standard 14 Ruční kolo Litina (GG25) 15 Matice indikátoru Nerezová ocel 16 Indikátor Nerezová ocel Jiné materiály provedení na základě požadavku. DN Ø D A mm inch PN 10/16 ANSI 125/150 DIN3202 BS5156 Ø F E 15 1/ / / / / /750/

6 OVLÁDÁNÍ & KROUTÍCÍ MOMENTY, NÁTĚR MOŽNOSTI OVLÁDÁNÍ Všechna manuální ovládání a pohony ABO mohou být instalovány přímo na membránové ventily ABO. Horní příruba je konstruována dle ISO 5211 a zajišťuje kompatibilitu mezi ventilem a jeho pohonem. Tyto prvky eliminují potřebu držáků a spojek, umožňují jednoduchou instalaci v terénu, minimalizují možnost vychýlení a snižují celkovou výšku. Membránové ventily, které jsou vybaveny pohony, mají v základní výbavě zahrnuto pomocné ruční kolo zajišťující správné zavírání/otevírání. a) MANUÁLNÍ (RUČNÍ KOLO) Manuálně ovládané membránové ventily ABO jsou standardně vybaveny ručním kolem ze šedé litiny (GG25). Toto ergonomické a robustní ruční kolo umožňuje vysoký komfort ovládání a jednoduchý provoz. b) POHONY PNEUMATICKÝ POHON Dvojčinný pohon (vzduch otvírá/vzduch zavírá) Pružina zavírá (zajišťuje zavírání v případě výpadku vzduchu) Pružina otvírá (zajišťuje otevírání v případě výpadku vzduchu) ELEKTRICKÝ POHON elektrické pohony 24V, 230V a 400V PŘÍSLUŠENSTVÍ Na membránové ventily ABO lze nainstalovat pneumatické nebo elektrické pohony se širokým spektrem příslušenství: Solenoidový ventil Vypínač Elektro-pneumatické pozicionéry Snímač koncové polohy Horní ruční kolo pro případ nouze NÁTĚR Povlak tělesa: bez povlaku (GG25 + epoxy nátěr), gumový nátěr (GG25 + tvrdý gumový nátěr), plastový povlak tělesa (GG25 + halar nátěr) Standardní barva: RAL 5015, další varianty mohou být nabídnuty na vyžádání Série 100 (nepřímý průchod) Série 85 (přímý průchod) Jiné materiálové provedení může být připraveno na základě poptávky. Maximální teplota pro těsnění je akceptovatelná jen pro specifi cké médium a krátký časový úsek. Prosím vždy konzultujte výběr materiálů s výrobcem. Všechny informace v tomto prospektu jsou pouze informativní a pouze pro obecné použití a nenahrazují doporučení či záruku na jakékoli specifi cké použití. Konzultujte prosím s ABO zástupcem/výrobcem jakékoli specifi cké požadavky či materiálové složení pro zamýšlenou aplikaci. Výrobce si vyhrazuje právo upravit design produktu nebo produkt bez předchozího upozornění. Závazná specifikace bude vždy poskytnuta v nabídce a ABO valve nenese odpovědnost za případné škody vzniklé špatným vyložením nebo užitím informací obsažených v tomto prospektu Změna údajů vyhrazena. Sídlo společnosti - Česká republika ABO valve, s.r.o. Dalimilova 285/54, Olomouc Tel: , Slovensko: ABO Slovakia, s.r.o. Banská Bystrica Tel: Rusko: ABO ARMATURA Ltd. Smolensk Tel: Singapur: ABO Valve Pte. Ltd. Singapur Tel: Čína: ABO Flow Control Šanghaj Tel.: Bahrajn: ABO Middle East Bahrajn Tel.:
