Vysoce výkonná klapka se sedlem z PTFE nebo kovu. DN 50 a 600 (2 a 24 ) Tlaková třída: Třída 300 Konstrukce v souladu s ASME B16.

Rozměr: px
Začít zobrazení ze stránky:

Download "Vysoce výkonná klapka se sedlem z PTFE nebo kovu. DN 50 a 600 (2 a 24 ) Tlaková třída: Třída 300 Konstrukce v souladu s ASME B16."

Transkript

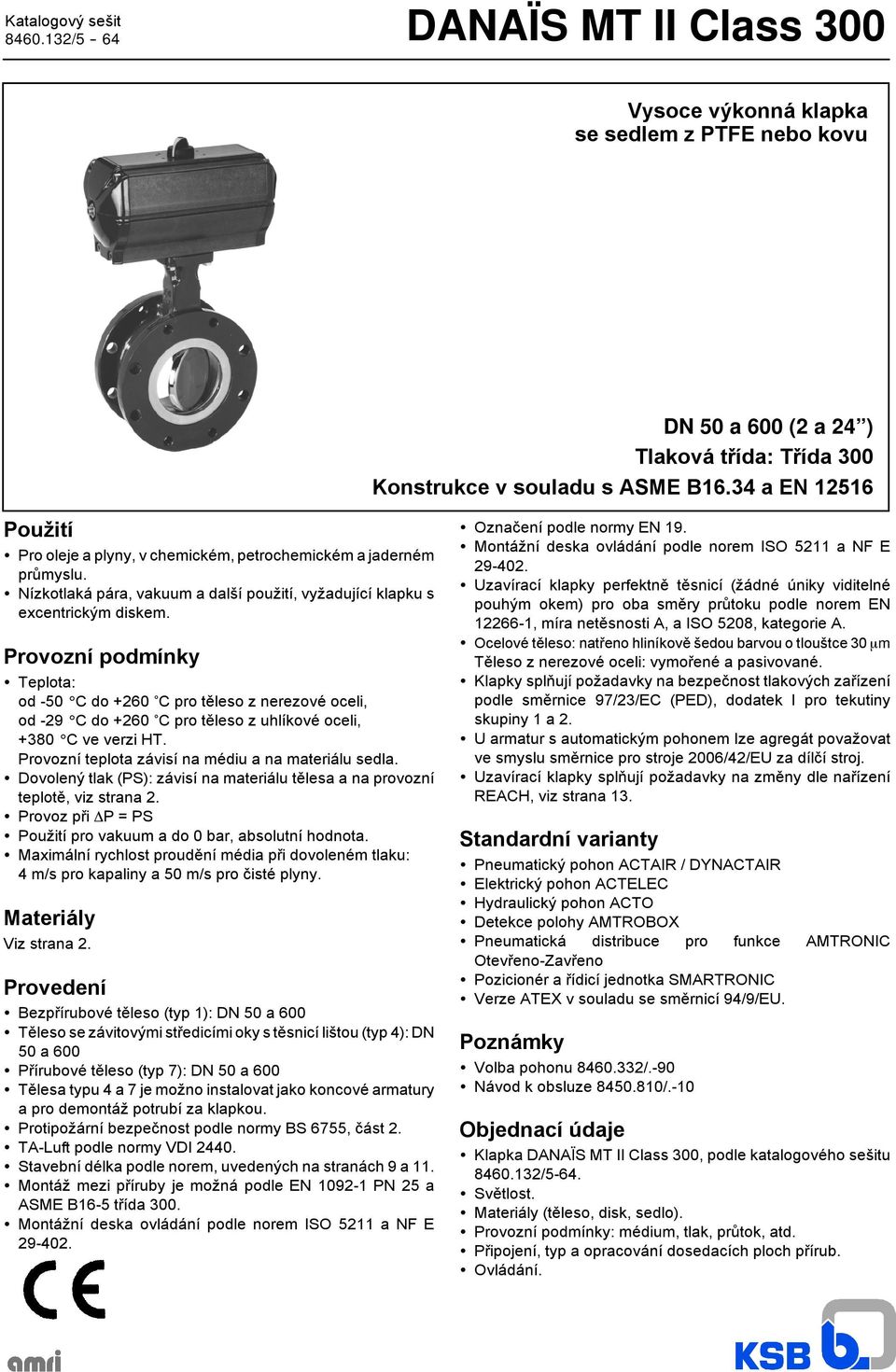

1 Katalogový sešit / DANAÏS MT II Class 300 Vysoce výkonná klapka se sedlem z PTFE nebo kovu DN 50 a 600 (2 a 24 ) Tlaková třída: Třída 300 Konstrukce v souladu s ASME B16.34 a EN Použití Pro oleje a plyny, v chemickém, petrochemickém a jaderném průmyslu. Nízkotlaká pára, vakuum a další použití, vyžadující klapku s excentrickým diskem. Provozní podmínky Teplota: od -50 C do +260 C pro těleso z nerezové oceli, od -29 C do +260 C pro těleso z uhlíkové oceli, +380 C ve verzi HT. Provozní teplota závisí na médiu a na materiálu sedla. Dovolený tlak (PS): závisí na materiálu tělesa a na provozní teplotě, viz strana 2. Provoz při P = PS Použití pro vakuum a do 0 bar, absolutní hodnota. Maximální rychlost proudění média při dovoleném tlaku: 4 m/s pro kapaliny a 50 m/s pro čisté plyny. Materiály Viz strana 2. Provedení Bezpřírubové těleso (typ 1): DN 50 a 600 Těleso se závitovými středicími oky s těsnicí lištou (typ 4): DN 50 a 600 Přírubové těleso (typ 7): DN 50 a 600 Tělesa typu 4 a 7 je možno instalovat jako koncové armatury a pro demontážpotrubí za klapkou. Protipožární bezpečnost podle normy BS 6755, část 2. TA-Luft podle normy VDI Stavební délka podle norem, uvedených na stranách 9 a 11. Montáž mezi příruby je možná podle EN PN 25 a ASME B16-5 třída 300. Montážní deska ovládání podle norem ISO 5211 a NF E Označení podle normy EN 19. Montážní deska ovládání podle norem ISO 5211 a NF E Uzavírací klapky perfektnětěsnicí (žádné úniky viditelné pouhým okem) pro oba směry průtoku podle norem EN , míra netěsnosti A, a ISO 5208, kategorie A. Ocelové těleso: natřeno hliníkověšedou barvou o tlouštce 30 µm Těleso z nerezové oceli: vymořené a pasivované. Klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EC (PED), dodatek I pro tekutiny skupiny 1 a 2. U armatur s automatickým pohonem Ize agregát považovat ve smyslu směrnice pro stroje 2006/42/EU za dílčí stroj. Uzavírací klapky splňují požadavky na změny dle nařízení REACH, viz strana 13. Standardní varianty Pneumatický pohon ACTAIR / DYNACTAIR Elektrický pohon ACTELEC Hydraulický pohon ACTO Detekce polohy AMTROBOX Pneumatická distribuce pro funkce AMTRONIC Otevřeno-Zavřeno Pozicionér a řídicí jednotka SMARTRONIC Verze ATEX v souladu se směrnicí 94/9/EU. Poznámky Volba pohonu /.-90 Návod k obsluze /.-10 Objednací údaje Klapka DANAÏS MT II Class 300, podle katalogového sešitu /5-64. Světlost. Materiály (těleso, disk, sedlo). Provozní podmínky: médium, tlak, průtok, atd. Připojení, typ a opracování dosedacích ploch přírub. Ovládání.

2 Materiály Těleso Ocel ASTM A 216 gr. WCC / Nerezová ocel ASTM A 351 gr. CF 8M / Hřídel Nerezová ocel ASTM A 479 gr. 431 / Nerezová ocel ASTM A 479 gr. 316L / , PS omezen na 10 bar Disk Teplota viz Tlak / teplota níže --29 C a +260 C --50 C a +260 C --29 C a +260 C --50 C a +260 C Nerezová ocel ASTM A 351 gr. CF 8M / C a +260 C 6 Sedlo AMRING PTFE vyztužený (pro teplotu < --29 C a tlak > 8 bar, konzultujte s námi) MěďPS omezen na 25 bar, provoz při P omezen na 20 bar Nikl PS omezen na 25 bar, provoz při P omezen na 20 bar Nerezová ocel typ 316L PS omezen na 25 bar, provoz při P omezen na 20 bar Nerezová ocel, typ 17-/ Volba materiálu závisí na povaze média a na jeho teplotě. Korozívní média: - Těleso a disk: nerezová ocel (kód 6), - Sedlo: podle média (stupeňagresivity, provozní teplota). Reference uvedeny v tabulce shora. Nekorozívní média: - Těleso: ocel (kód 1) nebo nerezová ocel (kód 6) - Disk: nerezová ocel (kód 6) - Sedlo: podle provozní teploty. Reference uvedeny v tabulce shora C a +220 C --50 C a +260 C --50 C a +260 C --50 C a +260 C --50 C a +260 C Kód KSB 1 6 Kód KSB 6e 6 Kód KSB Kód KSB FA CU NI IX 6e Tlak / teplota V tlakové tříděclass 300 (evropské materiály), odpovídají klapky DANAIS MT II Class 300 norměen Hodnoty uvedené v tabulce dole se používají pro klapky, které vyhovují PED 97/23/CE: Tlaková Materiál Provozní tlak v bar při teplotě C třída Těleso Sedlo Class pro teplotu < --29 C a tlak > 8 bar, konzultujte s námi. PTFE nepovolen Kov nepovolen PTFE Kov V tlakové třídě300 (materiály ASTM) splňují klapky DANAIS MT II Class 300 požadavky normy ASME B16.34 tř.300 standardní třída podle následující tabulky: Tlaková Materiál Provozní tlak v bar při teplotě C třída Těleso Sedlo Třída 300 A 216 gr. WCC PTFE nepovolen A 216 gr. WCC Kov nepovolen A 351 gr. CF8M PTFE A 351 gr. CF8M Kov pro teplotu < --29 C a tlak > 8 bar, konzultujte s námi. 2

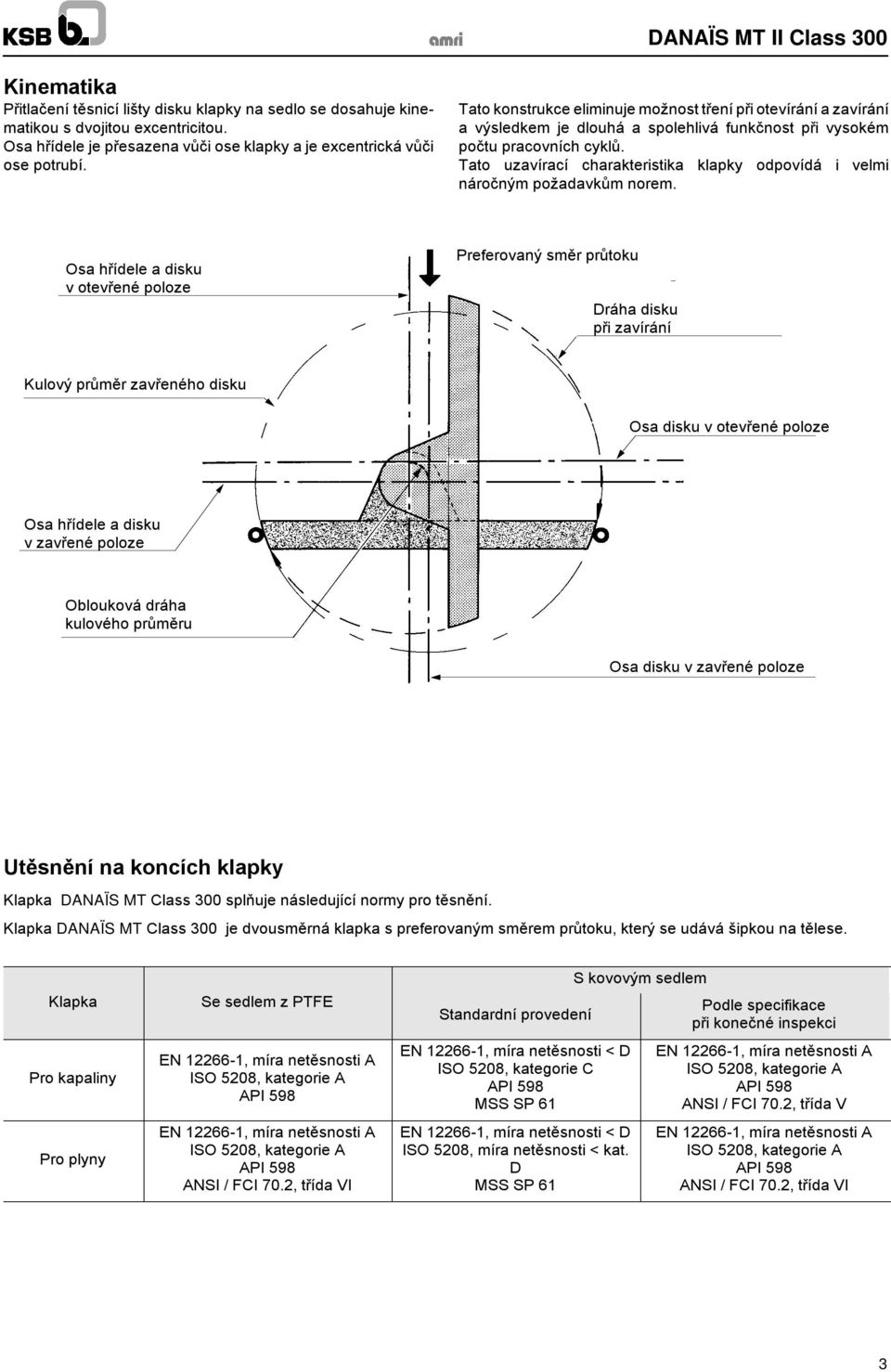

3 Kinematika Přitlačení těsnicí lišty disku klapky na sedlo se dosahuje kinematikou s dvojitou excentricitou. Osa hřídele je přesazena vůči ose klapky a je excentrická vůči ose potrubí. Tato konstrukce eliminuje možnost tření při otevírání a zavírání a výsledkem je dlouhá a spolehlivá funkčnost při vysokém počtu pracovních cyklů. Tato uzavírací charakteristika klapky odpovídá i velmi náročným požadavkům norem. Osa hřídele a disku v otevřené poloze Preferovaný směr průtoku Dráha disku při zavírání Kulový průměr zavřeného disku Osa disku v otevřené poloze Osa hřídele a disku v zavřené poloze Oblouková dráha kulového průměru Osa disku v zavřené poloze Utěsnění na koncích klapky Klapka DANAÏS MT Class 300 splňuje následující normy pro těsnění. Klapka DANAÏS MT Class 300 je dvousměrná klapka s preferovaným směrem průtoku, který se udává šipkou na tělese. Klapka Pro kapaliny Pro plyny Se sedlem z PTFE EN , míra netěsnosti A ISO 5208, kategorie A API 598 EN , míra netěsnosti A ISO 5208, kategorie A API 598 ANSI / FCI 70.2, třída VI Standardní provedení EN , míra netěsnosti < D ISO 5208, kategorie C API 598 MSS SP 61 EN , míra netěsnosti < D ISO 5208, míra netěsnosti < kat. D MSS SP 61 S kovovým sedlem Podle specifikace při konečné inspekci EN , míra netěsnosti A ISO 5208, kategorie A API 598 ANSI / FCI 70.2, třída V EN , míra netěsnosti A ISO 5208, kategorie A API 598 ANSI / FCI 70.2, třída VI 3

4 Konstrukční řešení BEZPŘÍRUBOVÉ TĚLESO A TĚLESO SE STŘEDICÍMI ZÁVITOVÝMI OKY DANAÏS MT II Class 300 DN 50 a 200 (2 a 8 ) DN 250 a 600 (10 a 24 ) DN 600 (24 ) Připojení hřídel-disk kuželovým kolíkem Provedení s protipožární ucpávkou Provedení s ucpávkou dle TA-Luft Sada náhradních dílůpro těsnění hřídele Sada ložisek 4

5 Konstrukční řešení PŘÍRUBOVÉ TĚLESO DN 50 a 200 (2 a 8 ) DN 250 a 600 (10 a 24 ) DN 600 (24 ) Připojení hřídel-disk kuželovým kolíkem Provedení s protipožární ucpávkou Provedení s ucpávkou dle TA-Luft Sada náhradních dílůpro těsnění hřídele Sada ložisek 5

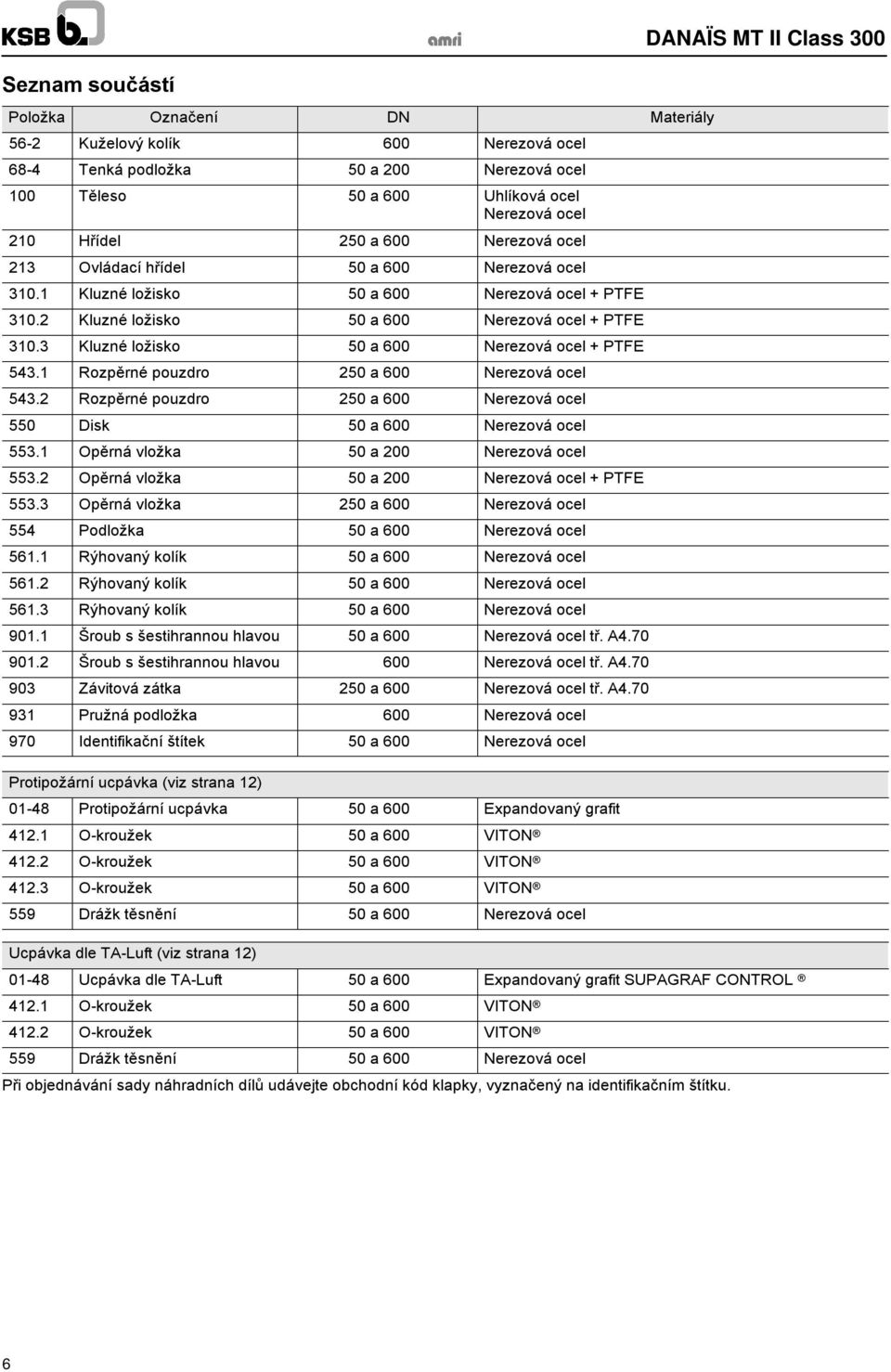

6 Seznam součástí Položka Označení DN Materiály 56-2 Kuželový kolík 600 Nerezová ocel 68-4 Tenká podložka 50 a 200 Nerezová ocel 100 Těleso 50 a 600 Uhlíková ocel Nerezová ocel 210 Hřídel 250 a 600 Nerezová ocel 213 Ovládací hřídel 50 a 600 Nerezová ocel Kluzné ložisko 50 a 600 Nerezová ocel + PTFE Kluzné ložisko 50 a 600 Nerezová ocel + PTFE Kluzné ložisko 50 a 600 Nerezová ocel + PTFE Rozpěrné pouzdro 250 a 600 Nerezová ocel Rozpěrné pouzdro 250 a 600 Nerezová ocel 550 Disk 50 a 600 Nerezová ocel Opěrná vložka 50 a 200 Nerezová ocel Opěrná vložka 50 a 200 Nerezová ocel + PTFE Opěrná vložka 250 a 600 Nerezová ocel 554 Podložka 50 a 600 Nerezová ocel Rýhovaný kolík 50 a 600 Nerezová ocel Rýhovaný kolík 50 a 600 Nerezová ocel Rýhovaný kolík 50 a 600 Nerezová ocel s šestihrannou hlavou 50 a 600 Nerezová ocel tř. A s šestihrannou hlavou 600 Nerezová ocel tř. A Závitová zátka 250 a 600 Nerezová ocel tř. A Pružná podložka 600 Nerezová ocel 970 Identifikační štítek 50 a 600 Nerezová ocel Protipožární ucpávka (viz strana 12) Protipožární ucpávka 50 a 600 Expandovaný grafit O-kroužek 50 a 600 VITON O-kroužek 50 a 600 VITON O-kroužek 50 a 600 VITON 559 Drážk těsnění 50 a 600 Nerezová ocel Ucpávka dle TA-Luft (viz strana 12) Ucpávka dle TA-Luft 50 a 600 Expandovaný grafit SUPAGRAF CONTROL O-kroužek 50 a 600 VITON O-kroužek 50 a 600 VITON 559 Drážk těsnění 50 a 600 Nerezová ocel Při objednávání sady náhradních dílůudávejte obchodní kód klapky, vyznačený na identifikačním štítku. 6

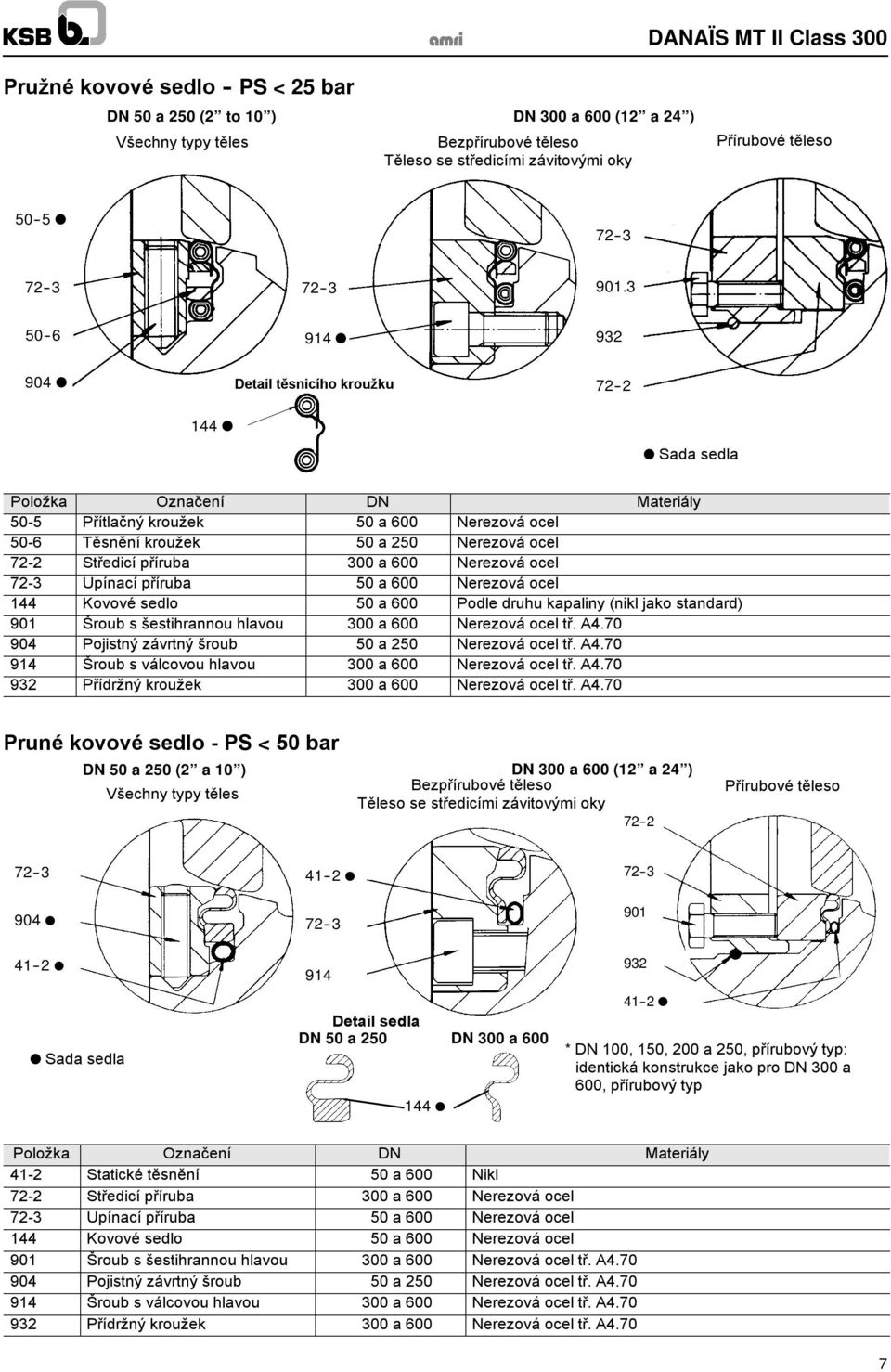

7 Pružné kovové sedlo - PS < 25 bar DN 50 a 250 (2 to 10 ) DN 300 a 600 (12 a 24 ) Všechny typy těles Bezpřírubové těleso Těleso se středicími závitovými oky Přírubové těleso Detail těsnicího kroužku Sada sedla Položka Označení DN Materiály 50-5 Přítlačný kroužek 50 a 600 Nerezová ocel 50-6 Těsnění kroužek 50 a 250 Nerezová ocel 72-2 Středicí příruba 300 a 600 Nerezová ocel 72-3 Upínací příruba 50 a 600 Nerezová ocel 144 Kovové sedlo 50 a 600 Podle druhu kapaliny (nikl jako standard) 901 s šestihrannou hlavou 300 a 600 Nerezová ocel tř. A Pojistný závrtný šroub 50 a 250 Nerezová ocel tř. A s válcovou hlavou 300 a 600 Nerezová ocel tř. A Přídržný kroužek 300 a 600 Nerezová ocel tř. A4.70 Pruné kovové sedlo - PS < 50 bar DN 50 a 250 (2 a 10 ) DN 300 a 600 (12 a 24 ) Všechny typy těles Bezpřírubové těleso Těleso se středicími závitovými oky 72-2 Přírubové těleso Sada sedla Detail sedla DN 50 a 250 DN 300 a 600 DN 100, 150, 200 a 250, přírubový typ: identická konstrukce jako pro DN 300 a 600, přírubový typ Položka Označení DN Materiály 41-2 Statické těsnění 50 a 600 Nikl 72-2 Středicí příruba 300 a 600 Nerezová ocel 72-3 Upínací příruba 50 a 600 Nerezová ocel 144 Kovové sedlo 50 a 600 Nerezová ocel 901 s šestihrannou hlavou 300 a 600 Nerezová ocel tř. A Pojistný závrtný šroub 50 a 250 Nerezová ocel tř. A s válcovou hlavou 300 a 600 Nerezová ocel tř. A Přídržný kroužek 300 a 600 Nerezová ocel tř. A4.70 7

8 Sedlo z PTFE DN 50 a 250 (2 a 10 ) DN 300 a 600 (12 a 24 ) Všechny typy těles Bezpřírubové těleso Těleso se středicími závitovými oky Přírubové těleso Detail sedla Sedlo 144 Reakční kroužek 50-5 Stahovací kroužek DN 100, 150, 200 a 250, přírubový typ: identická konstrukce jako pro DN 300 a 600, přírubový typ Sada sedla Položka Označení DN Materiály 50-5 Přítlačný kroužek 50 a 600 Nerezová ocel 50-6 Těsnicí kroužek 50 a 250 Nerezová ocel 72-2 Středicí příruba 300 a 600 Nerezová ocel 72-3 Upínací příruba 50 a 600 Nerezová ocel 144 Sedlo 50 a 600 Vyztužený PTFE 901 s šestihrannou hlavou 300 a 600 Nerezová ocel tř. A Pojistný závrtný šroub 50 a 250 Nerezová ocel tř. A s válcovou hlavou 300 a 600 Nerezová ocel tř. A Přídržný kroužek 300 a 600 Nerezová ocel tř. A4.70 8

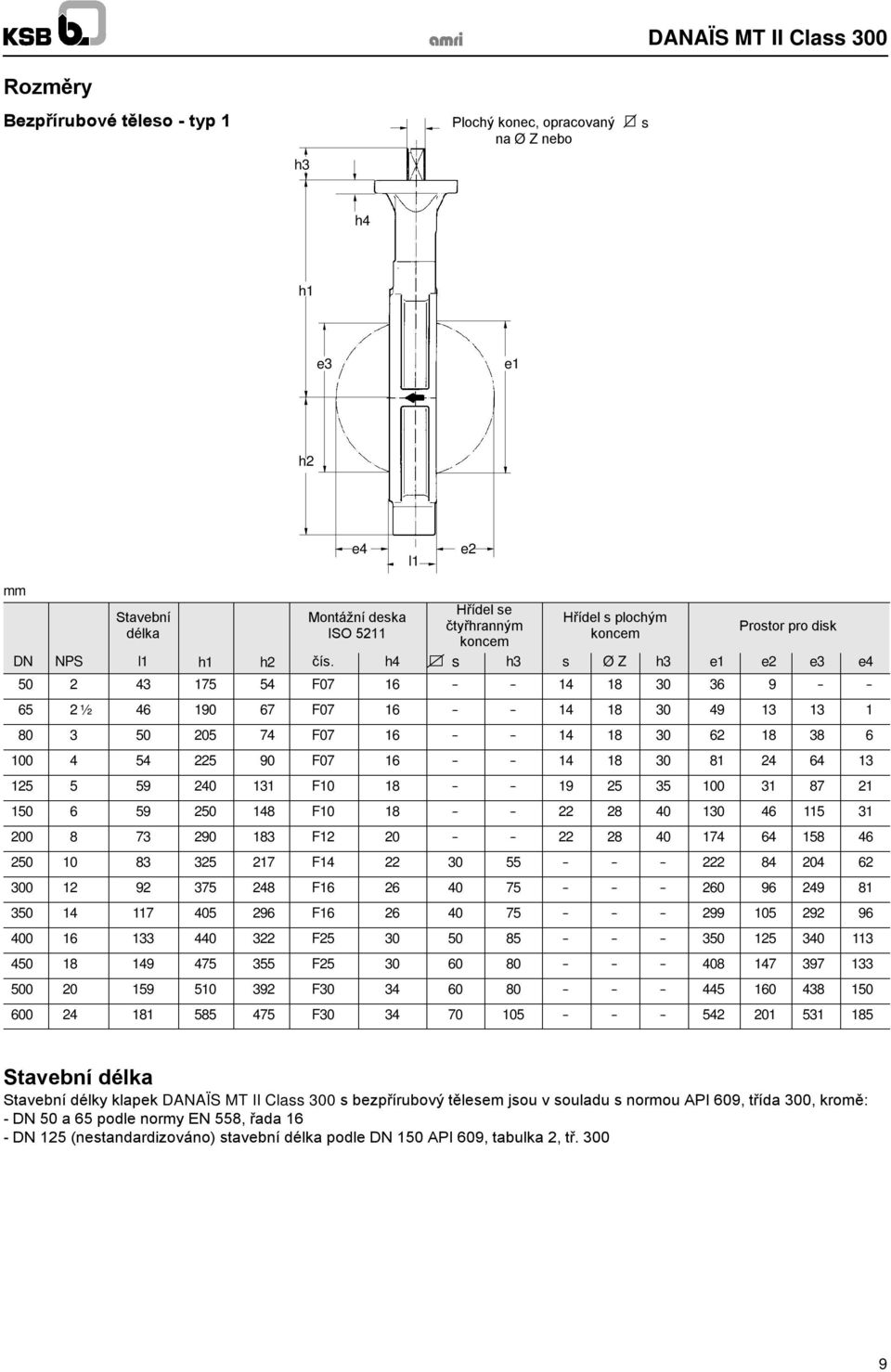

9 Rozměry Bezpřírubové těleso - typ 1 Plochý konec, opracovaný na Ø Z nebo s h3 h4 h1 e3 e1 h2 e4 l1 e2 mm Stavební délka Montážní deska ISO 5211 Hřídel se čtyřhranným koncem Hřídel s plochým koncem Prostor pro disk DN NPS l1 h1 h2 čís. h4 s h3 s Ø Z h3 e1 e2 e3 e F ½ F F F F F F F F F F F F F Stavební délka Stavební délky klapek DANAÏS MT II Class 300 s bezpřírubový tělesem jsou v souladu s normou API 609, třída 300, kromě: - DN 50 a 65 podle normy EN 558, řada 16 - DN 125 (nestandardizováno) stavební délka podle DN 150 API 609, tabulka 2, tř

10 Rozměry Těleso se středicími závitovými oky - typ 4 h3 Plochý konec, opracovaný na Ø Z nebo s h4 h1 e3 e1 h2 e4 l1 e2 mm Stavební délka Montážní deska ISO 5211 Hřídel se čtyřhranným koncem Hřídel s plochým koncem Prostor pro disk DN NPS l1 h1 h2 n h4 s h3 s Ø Z h3 e1 e2 e3 e F ½ F F F F F F F F F F F F F Stavební délka Stavební délky klapek DANAÏS MT II Class 300 s bezpřírubovým tělesem jsou v souladu s normou API 609, třída 300, kromě: - DN 50 a 65 podle normy EN 558, řada 16 - DN 125 (nestandardizováno) stavební délka podle DN 150 API 609, tabulka 2, tř

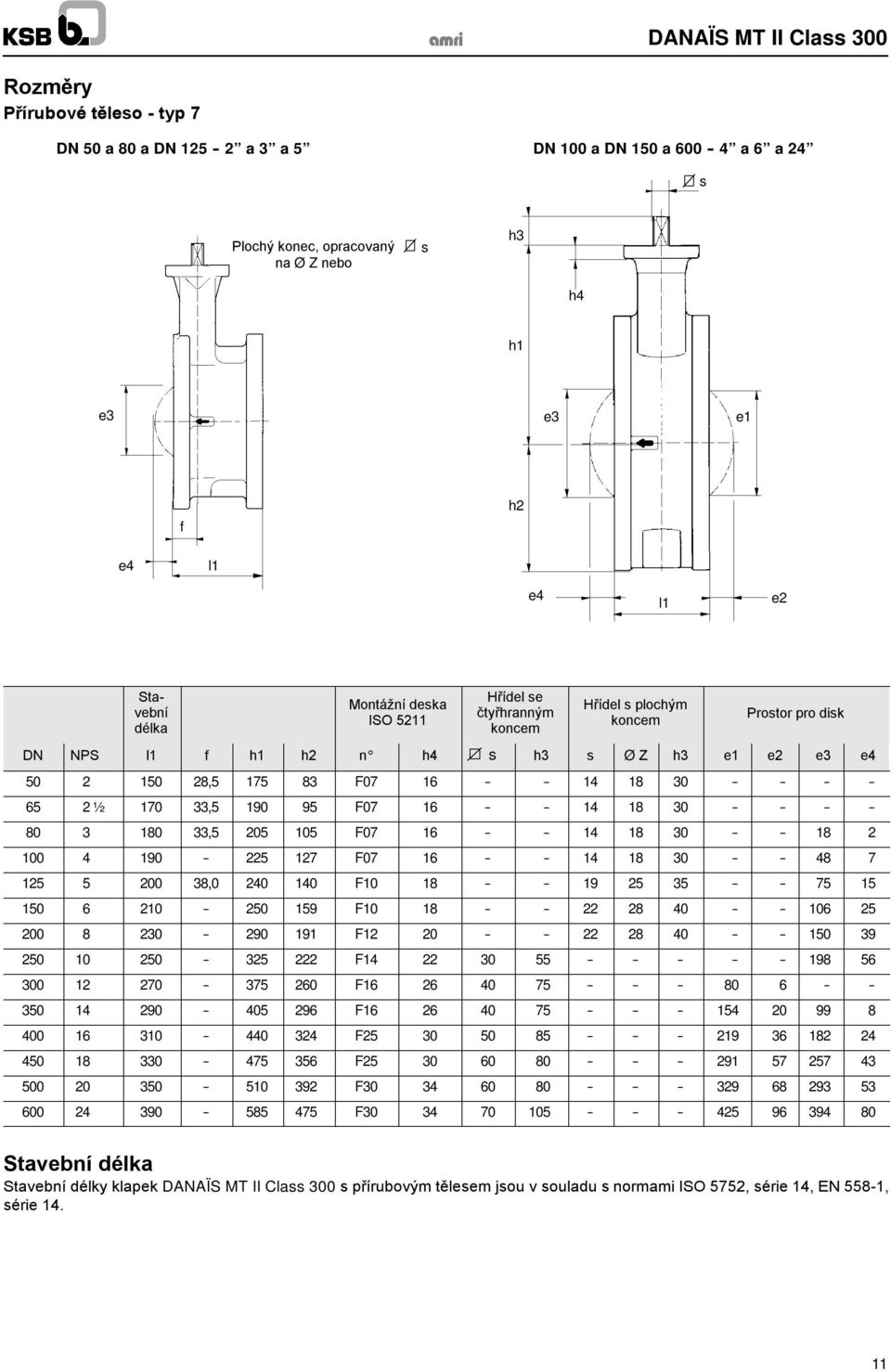

11 Rozměry Přírubové těleso - typ 7 DN 50 a 80 a DN a 3 a 5 DN 100 a DN 150 a a 6 a 24 s Plochý konec, opracovaný na Ø Z nebo s h3 h4 h1 e3 e3 e1 f h2 e4 l1 e4 l1 e2 Stavební délka Montážní deska ISO 5211 Hřídel se čtyřhranným koncem Hřídel s plochým koncem Prostor pro disk DN NPS l1 f h1 h2 n h4 s h3 s Ø Z h3 e1 e2 e3 e , F ½ , F , F F , F F F F F F F F F F Stavební délka Stavební délky klapek DANAÏS MT II Class 300 s přírubovým tělesem jsou v souladu s normami ISO 5752, série 14, EN 558-1, série

12 Krouticí momenty Krouticí moment pro aplikace s mazaným a nemazaným médiem (v Nm) sedlo z PTFE DN NPS ½ Krouticí moment pro aplikace s mazaným médiem (v Nm) pružné kovové sedlo DN NPS ½ Krouticí moment pro aplikace s mazaným médiem (v Nm) pružné kovové sedlo DN NPS ½ V hodnotěkrouticího momentu je zohledněn bezpečnostní koeficient pro volbu pohonu. 12

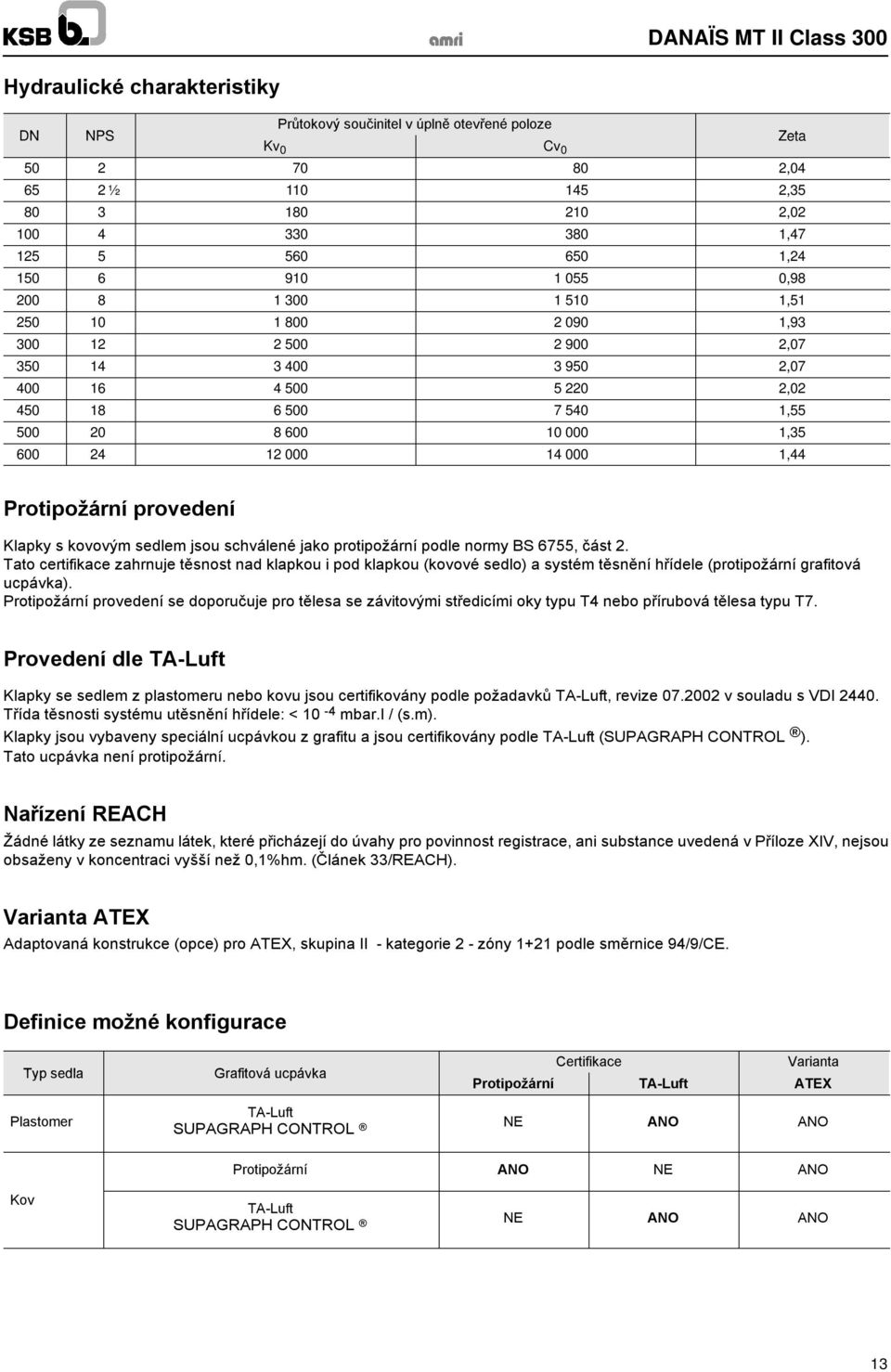

13 Hydraulické charakteristiky Průtokový součinitel v úplněotevřené poloze DN NPS Kv 0 Cv 0 Zeta , ½ , , , , , , , , , , , , ,44 Protipožární provedení Klapky s kovovým sedlem jsou schválené jako protipožární podle normy BS 6755, část 2. Tato certifikace zahrnuje těsnost nad klapkou i pod klapkou (kovové sedlo) a systém těsnění hřídele (protipožární grafitová ucpávka). Protipožární provedení se doporučuje pro tělesa se závitovými středicími oky typu T4 nebo přírubová tělesa typu T7. Provedení dle TA-Luft Klapky se sedlem z plastomeru nebo kovu jsou certifikovány podle požadavkůta-luft, revize v souladu s VDI Třída těsnosti systému utěsnění hřídele: < 10-4 mbar.i / (s.m). Klapky jsou vybaveny speciální ucpávkou z grafitu a jsou certifikovány podle TA-Luft (SUPAGRAPH CONTROL ). Tato ucpávka není protipožární. Nařízení REACH Žádné látky ze seznamu látek, které přicházejí do úvahy pro povinnost registrace, ani substance uvedená v Příloze XIV, nejsou obsaženy v koncentraci vyšší než0,1%hm. (Článek 33/REACH). Varianta ATEX Adaptovaná konstrukce (opce) pro ATEX, skupina II - kategorie 2 - zóny 1+21 podle směrnice 94/9/CE. Definice možné konfigurace Typ sedla Plastomer Grafitová ucpávka TA-Luft SUPAGRAPH CONTROL Certifikace Varianta Protipožární TA-Luft ATEX NE ANO ANO Protipožární ANO NE ANO Kov TA-Luft SUPAGRAPH CONTROL NE ANO ANO 13

14 Standardní varianty Elektrický pohon ACTELEC Hydraulický pohon ACTO Pneumatická distribuce pro funkce AMTRONIC Otevřeno-Zavřeno Pozicionér a řídicí jednotka SMARTRONIC Pneumatické pohony ACTAIR / DYNACTAIR Detekce polohy AMTROBOX, AMTROBOX S, AMTROBOX R, AMTROBOX EEx-ed, AMTROBOX EEx-ia Kardanový kloub Stojan Řetězové kolo Klapka DANAÏS HT 14

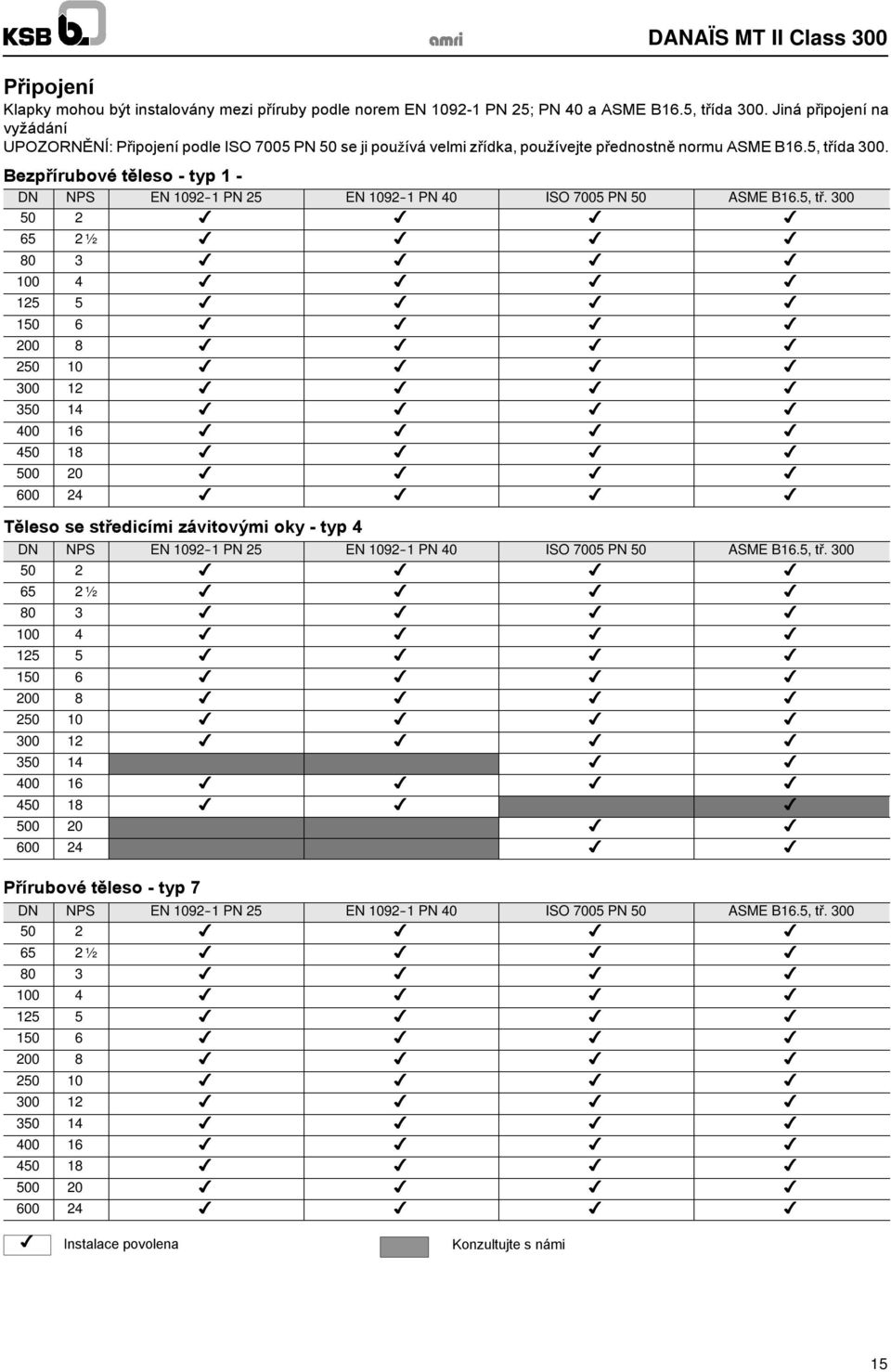

15 Připojení Klapky mohou být instalovány mezi příruby podle norem EN PN 25; PN 40 a ASME B16.5, třída 300. Jiná připojení na vyžádání UPOZORNĚNÍ: Připojení podle ISO 7005 PN 50 se ji používá velmi zřídka, používejte přednostněnormu ASME B16.5, třída 300. Bezpřírubové těleso - typ 1 - DN NPS EN PN 25 EN PN 40 ISO 7005 PN 50 ASME B16.5, tř ½ Těleso se středicími závitovými oky - typ 4 DN NPS EN PN 25 EN PN 40 ISO 7005 PN 50 ASME B16.5, tř ½ Přírubové těleso - typ 7 DN NPS EN PN 25 EN PN 40 ISO 7005 PN 50 ASME B16.5, tř ½ Instalace povolena Konzultujte s námi 15

16 Montážjako koncová armatura a demontážpotrubí za klapkou Standardní klapky typu 4 typu 7 se používají jako armatury na konci potrubí nebo jako armatury, za niždemontovat potrubí, při teplotěprostředí pro níže uvedené hodnoty DN a diferenčních tlaků( PS). Pro klapky typu 1 (bezpřírubové těleso) není montážna konci potrubí a demontážza klapkou povolena. DANAÏS MT II Plyny nebo kapaliny Kapaliny nebezpečné bezpečné nebezpečné bezpečné Třída 300 Všechny DN: na vyžádání Všechny DN: PS = 38 bar max. Všechny DN: PS = 385 bar max. Všechny DN: PS = 38 bar max. Kapaliny, které mají tlak par při maximální dovolené teplotěo maximálně0,5 bar nad atmosférickým tlakem (1013 mbar). Média nebezpečná a bezpečná podle PED. S hřídelem ASTM A 479 gr. 316L / : PS omezen na 20 bar kromědn 600 s omezením na 16 bar. PS: diferenční tlak Poznámka: Klapka instalovaná na konci potrubí se zaslepovací přírubou na výstupu se nepovažuje za koncovou armaturu. Demontážza klapkou Montážna konci potrubí " " 16

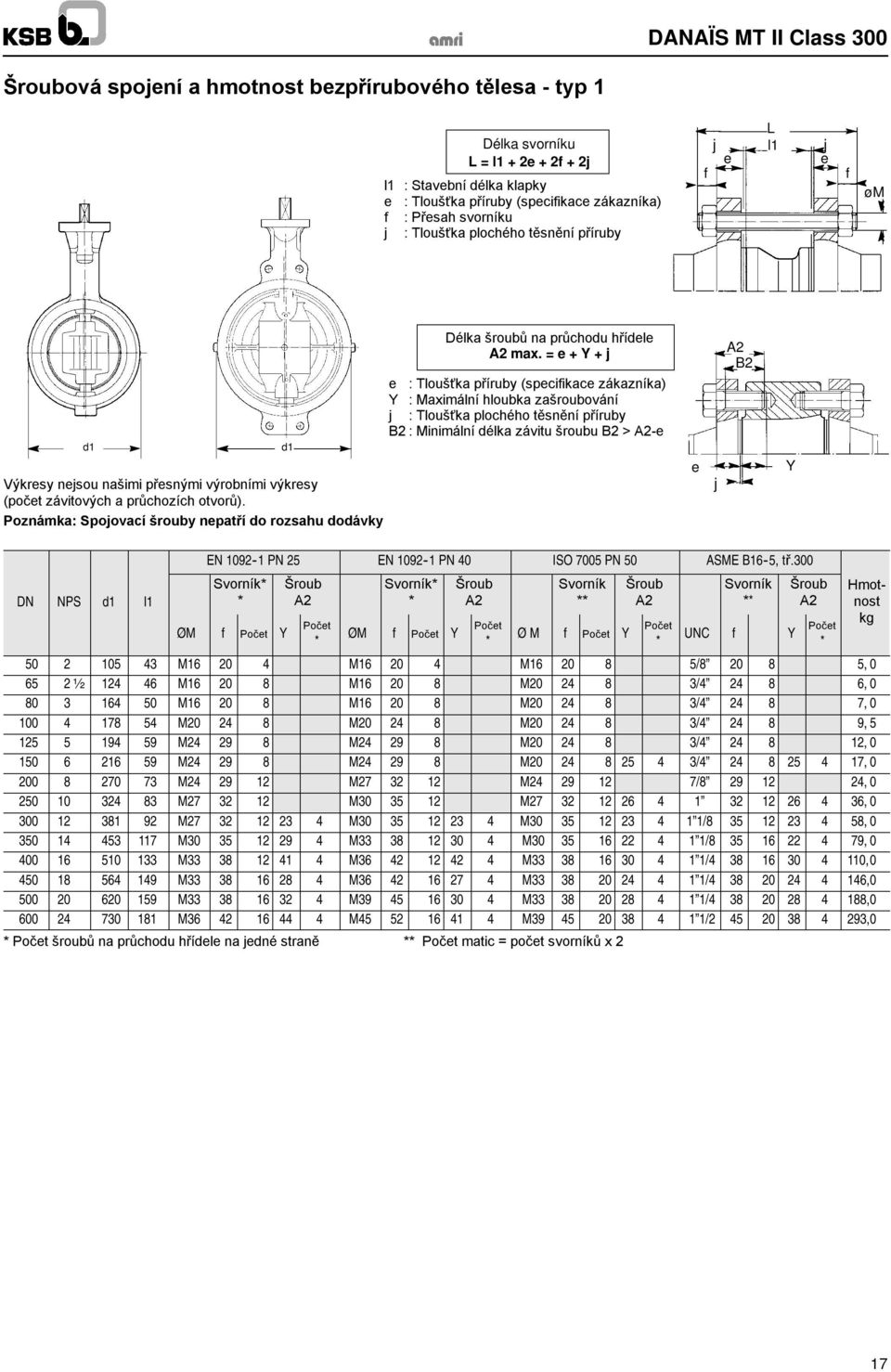

17 ová spojení a hmotnost bezpřírubového tělesa - typ 1 Délka svorníku L = l1 + 2e + 2f + 2j l1 : Stavební délka klapky e : Tloušťka příruby (specifikace zákazníka) f : Přesah svorníku j : Tloušťka plochého těsnění příruby f j e L l1 j e f øm d1 Výkresy nejsou našimi přesnými výrobními výkresy (počet závitových a průchozích otvorů). Poznámka: Spojovací šrouby nepatří do rozsahu dodávky d1 Délka šroubůna průchodu hřídele max. = e + Y + j e : Tloušťka příruby (specifikace zákazníka) Y : Maximální hloubka zašroubování j : Tloušťka plochého těsnění příruby B2 : Minimální délka závitu šroubu B2 > -e e j B2 Y DN NPS d1 l1 EN PN 25 EN PN 40 ISO 7005 PN 50 ASME B16-5, tř.300 Svorník ØM f Y Svorník ØM f Y Svorník Ø M f Y Svorník UNC f Y M M M / , ½ M M M / , M M M / , M M M / , M M M / , M M M / , M M M / , M M M , M M M / , M M M / , M M M / , M M M / , M M M / , M M M / ,0 šroubůna průchodu hřídele na jedné straně matic = počet svorníkůx 2 Hmot- nost kg 17

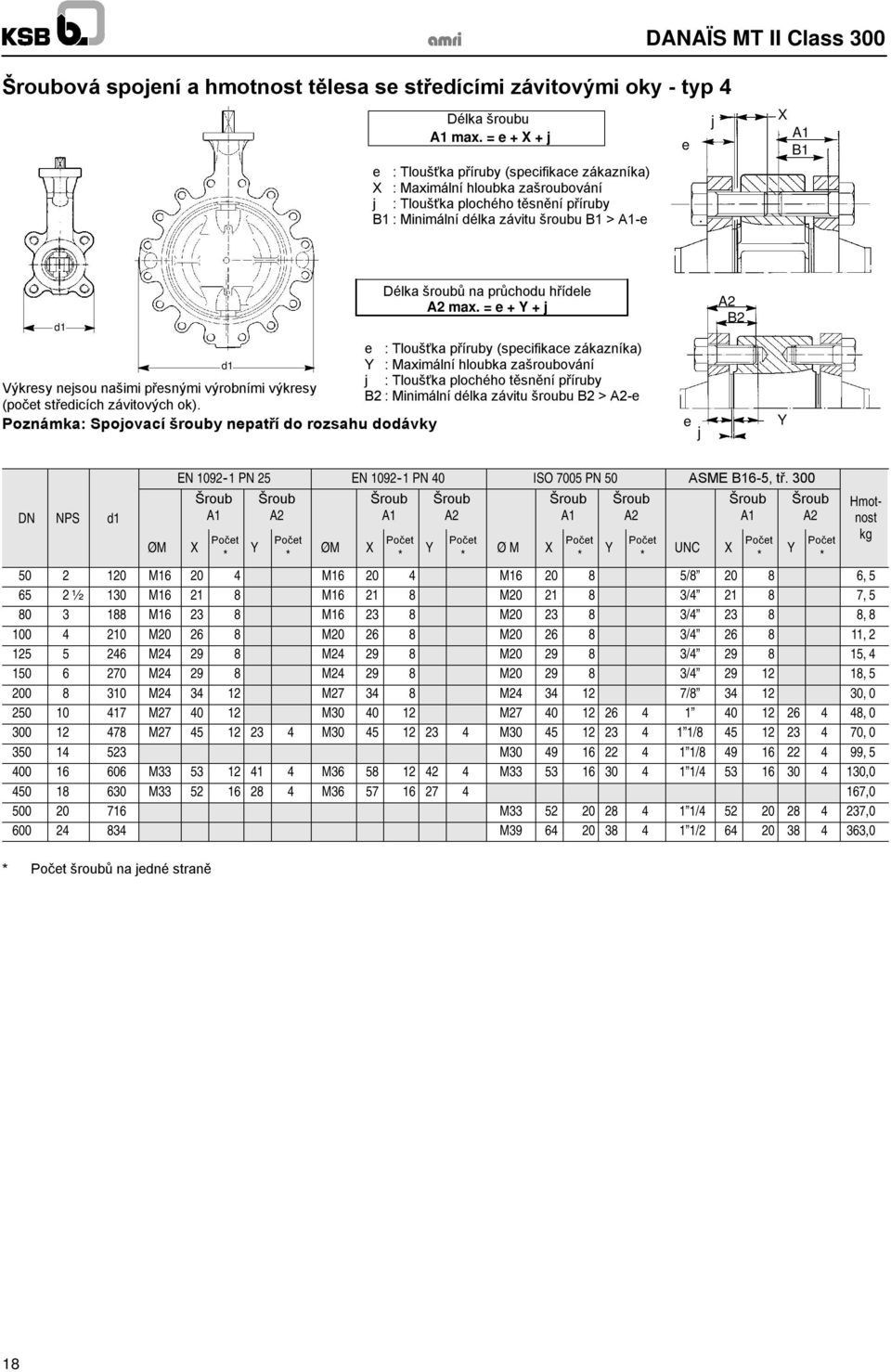

18 ová spojení a hmotnost tělesa se středícími závitovými oky - typ 4 Délka šroubu A1 max. = e + X + j e : Tloušťka příruby (specifikace zákazníka) X : Maximální hloubka zašroubování j : Tloušťka plochého těsnění příruby B1 : Minimální délka závitu šroubu B1 > A1-e e j X A1 B1 d1 Délka šroubůna průchodu hřídele max. = e + Y + j e : Tloušťka příruby (specifikace zákazníka) d1 Y : Maximální hloubka zašroubování j : Tloušťka plochého těsnění příruby Výkresy nejsou našimi přesnými výrobními výkresy B2 : Minimální délka závitu šroubu B2 > -e (počet středicích závitových ok). Poznámka: Spojovací šrouby nepatří do rozsahu dodávky e j B2 Y DN NPS d1 EN PN 25 EN PN 40 ISO 7005 PN 50 ASME B16-5, tř. 300 A1 ØM X Y A1 ØM X Y A1 Ø M X Y A1 UNC X M M M / , ½ 130 M M M / , M M M / , M M M / , M M M / , M M M / , M M M / , M M M , M M M / , M / , M M M / , M M , M / , M / ,0 šroubůna jedné straně Y Hmot- nost kg 18

19 ová spojení a hmotnost přírubového tělesa - typ 7 Délka šroubůna přírubách A1 max. = e + j + E1 max. + f E1 : Tloušťka příruby klapky e : Tloušťka příruby (specifikace zákazníka) f : Přesah šroubu j : Tloušťka plochého těsnění příruby B1 : Minimální délka závitu šroubu B1 > A1-e OR A1 e f E1 j B1 OR ØM i A3 A3 max. = e + i + Y e i j : Tloušťka příruby (specifikace zákazníka) : Maximální hloubka zašroubování : Tloušťka plochého těsnění příruby d1 d1 Délka šroubůna průchodu hřídele max. = e + Y + j B2 Y e : Tloušťka příruby (specifikace zákazníka) Y : Maximální hloubka zašroubování j : Tloušťka plochého těsnění příruby B2 : Minimální délka závitu šroubu B2 > -e Poznámka: Spojovací šrouby nepatří do rozsahu dodávky mm EN EN PN 25 PN 40 DN NPS d1 E1 ØM A3 i ØM A1 f X A3 i Ø M A1 ISO 7005 PN 50 A3 ASME B16-5 tř ,6 M M M / , ½ ,6 M M M / , ,5 M M M / , ,0 M M M / , ,2 M M M / , ,8 M M M / , ,3 M M M / , ,0 M M M , ,0 M M M / , ,0 M M M / ,0, ,4 M M M / , ,7 M M M / , ,3 M M M / , ,7 M M M / , 0 šroubůna jedné straně f X i UNC A1 f X A3 i Hmotnost kg 19

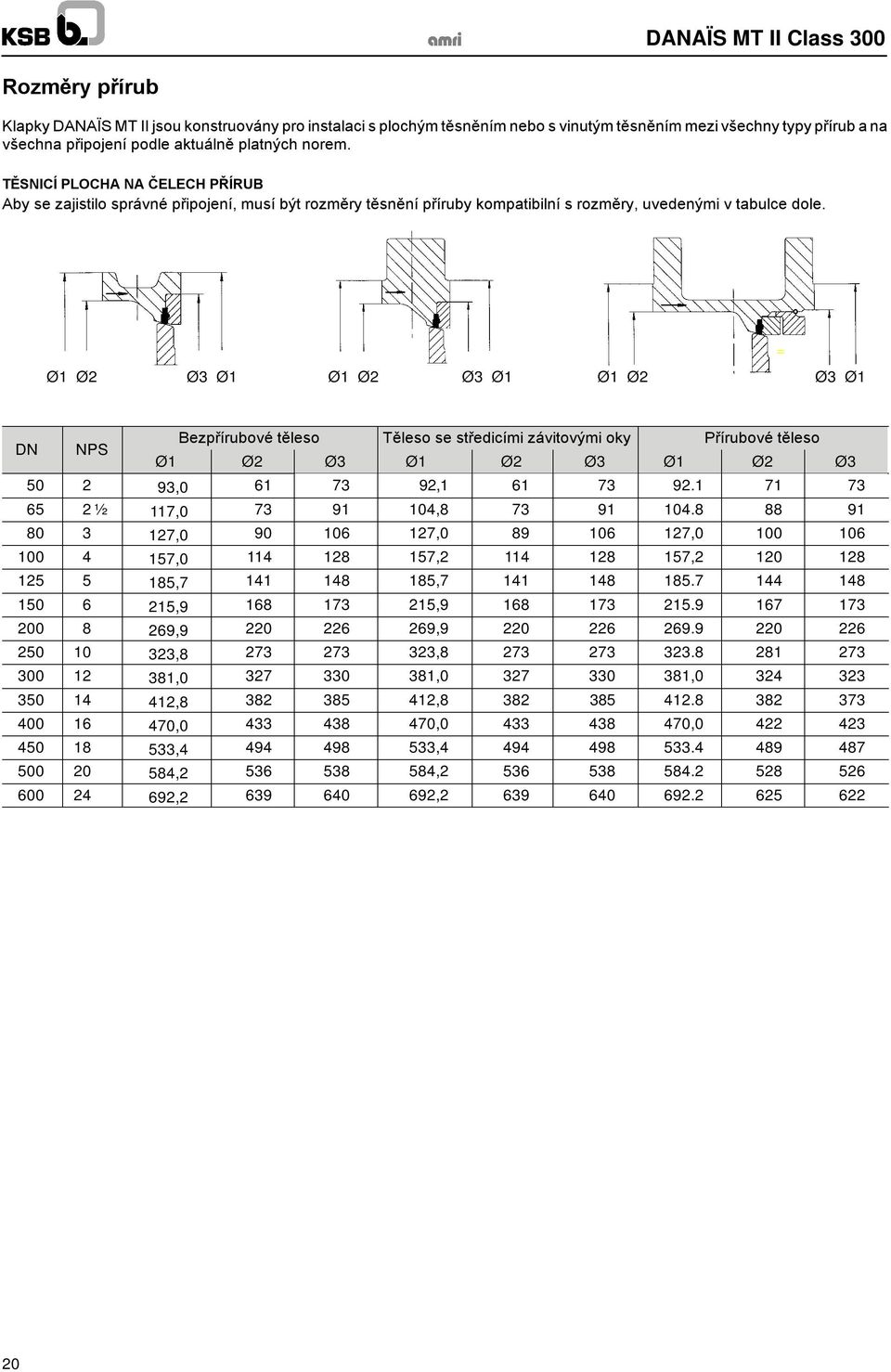

20 Rozměry přírub Klapky DANAÏS MT II jsou konstruovány pro instalaci s plochým těsněním nebo s vinutým těsněním mezi všechny typy přírub a na všechna připojení podle aktuálněplatných norem. TĚSNICÍ PLOCHA NA ČELECH PŘÍRUB Aby se zajistilo správné připojení, musí být rozměry těsnění příruby kompatibilní s rozměry, uvedenými v tabulce dole. Ø1 Ø2 Ø3 Ø1 Ø1 Ø2 Ø3 Ø1 Ø1 Ø2 Ø3 Ø1 = DN NPS Bezpřírubové těleso Těleso se středicími závitovými oky Přírubové těleso Ø1 Ø2 Ø3 Ø1 Ø2 Ø3 Ø1 Ø2 Ø , , ½ 117, , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

21 Poznámky 21

22 Poznámky 22

23 Poznámky 23

24 Přednosti výrobku slouží našim zákazníkům DANAÏS MT II Class 150 Indikace polohy disku Montážní deska podle normy ISO 5211 Délka krku umožňuje izolaci Dva nezávislé těsnicí systémy na průchodu hřídele. Bez údržby Protipožární ucpávka z grafitu (necertifkována podle TA- Luft) nebo ucpávka podle TA-Luft z grafitu (necertifikována jako protipožární) Těsnicí plocha příruby pro široký rozsah standardizovaných plochých těsnění Pojistka proti vystřelení hřídele Spojení hnací hřídel/disk kolíky nebo drážkami Technické změny vyhrazeny Sedla z PTFE nebo kovu perfektnětěsnicí v obou směrech průtoku Zaslepené dno klapky zajišuje integritu, homogenitu a odolnost tělesa vůči tlaku. Stavební délka podle normy API / KSB - PUMPY + ARMATURY s.r.o., koncern Praha 4-Chodov Klíčova 2300/6 tel fax PlzeňD Žižkova 2042/24 tel. + fax mobil Liberec Zimní 97 tel. + fax mobil Brno Kroftova 45 tel mobil e--mail: Ostrava 2 Bohumínská 61 tel. + fax o mobil Olomouc Třída Svobody 39 tel fax Strakonice Raisova 1004 tel.+ fax mobil
