1 A air Pohon pro automatické dveře

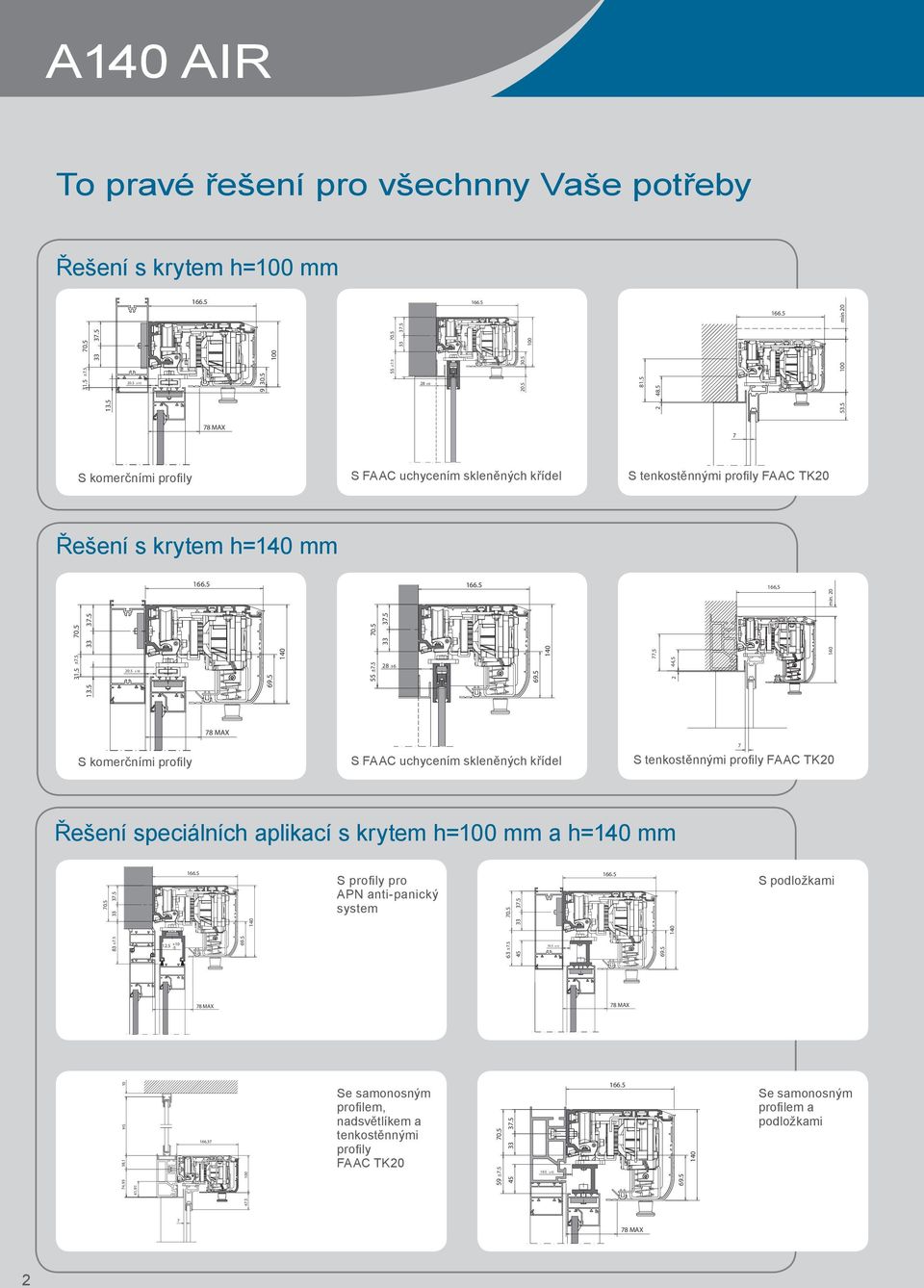

2 A air To pravé řešení pro všechnny Vaše potřeby Řešení s krytem h=100 mm 31.5 ± ± ± ± min 20 7 S komerčními profily S FAAC uchycením skleněných křídel S tenkostěnnými profily FAAC TK20 Řešení s krytem h= mm 166,5 min ± ± ± ±6 77,5 2 44,5 S komerčními profily S FAAC uchycením skleněných křídel S tenkostěnnými profily FAAC TK20 7 Řešení speciálních aplikací s krytem h=100 mm a h= mm ± S profily pro APN anti-panický system ± ±10 S podložkami 74,93 38,1 HS 10 41,91 166, Se samonosným profilem, nadsvětlíkem a tenkostěnnými profily FAAC TK20 59 ± ±10 Se samonosným profilem a podložkami 7 2

3 Budoucnost je tu MADE IN ITALY A AIR První automatizovaný systém pro posuvné dveře, který plní dokonale požadavky trhu a stejně dobře chrání životní prostředí. A Air je první automatizovaný systém respektující naši planetu. Díky inovativnímu Energy Saving zařízení detekuje směr tranzitu a perfektně optimalizuje otevírací/zavírací časy, čímž předchází nežádoucí výměně vzduchu a to dokonce i případě instalace poblíž chodníků. Toto zařízení zabezpečuje šetření energií a optimalizuje náhlé změny teplot v místnosti a v blízkosti dveří. A to vše naprosto bezpečně. A Air umožňuje zapojení do počítačové sítě prostřednictví rozhraní ETHERNET. Tato funkce dovoluje nastavovat, diagnostikovat chyby a centrálně spravovat všechny automatické dveře v budově přes počítač. A Air automatizovaný systém je modulární a přizpůsobitelný pro splnění technických a architektonických potřeb zákazníka. Díky dvěma různým krytům, exkluzivnímu uchycení křídel a možnosti použít více typů profilů, je možné vytvořit co nejlepší technické a architektonické řešení Navrhnutý pro podání nejlepšího výkonu v každé situaci a jakémkoliv prostředí, je optimálním řešením pro ty, kteří chtějí ušetřit čas při montáži, chtějí produkt, který je individualizován, ekologický, spolehlivý, bezpečný, technologicky vyspělý a především produkt, který se v průběhu času zaplatí. Technická specifikace A AIR Napájení 115/230 Vac - 50 /60 Hz Spotřeba 100 W Frekvence použití Řídící jednotka Délka hlavního profilu 100% 24 Vdc s enkodérem VP x mm Rychlost otevírání (nastavitelná) 5 až 80 cm/sek. / 10 až 160 cm/ sek. Rychlost zavírání (nastavitelná) 5 až 70 cm/sek. / 10 až cm/ sek. Nastavení částečného otevření 10% až 90% celkového otevření Nastavení času pauzy Nastavení času noční pauzy Ochrana proti přivření Fotobuňky s fail safe Třída krytí Provozní teplota okolí 0 až 30 sek. 0 až 240 sek. standard standard (může být vyřazeno) IP 23 (pro vnitřní použití) -20 C až + 55 C 3

4 A air Posuvné vozíky Motor s elektrickým Vozíky s plastovými kolečky na speciální hliníkové vodící dráze s anti-vibračním těsněním. Kartáč čistící dráhu pojezdu. Automatické nastavení Identifikace pozice otevřeno/zavřeno. Měření hmotnosti křídla a tření při pohybu. Volba rychlosti, optimální akcelerace a decelerace. Test fotobuněk. Ochrana proti přivření při 150 N. Příslušenství Knoflíkové fotobuňky. Pasivní infračervený radar. Mikrovlnný radar. Tlačítkový, klíčový spínač s nouzovým odblokováním. Profily pro uchycení celoskleněných křídel. Elektromechanický zámek motoru s ručním odblokováním. Monitorování zámku motoru. Záložní baterie. Zaručen nepřetržitý provoz po dobu 30 minut. 5 Sloty pro rychlou instalaci ANTI-PANIC BREAK-OUT SYSTEM Anti-panický systém. Kompatibilní s novou řadou profilů FAAC TK20 a TK50. Bezdrátový ovladač. Zařízení omezující úniky energie Navrhnuto pro ETHERNET zapojení 4

5 zámkem Řídící jednotka se spínaným napájecím zdrojem Táhlo ručního odblokování Bezdrátový ovladač Díky managementu času lze programovat v časových pásmech Použití Model Křídla Šířka průchodu (mm) Max. hmotnost křídla (kg) Hlavní samonosný profil v mm A AIR Kg NE A AIR Kg NE A AIR 1 A Kg Ano (max 2500 mm) A AIR 2 A Kg Ano (max 2500 mm) 5

6 A air Programovací display Hlavní funkce Vložení přístupového hesla Nastavení rychlosti zavírání Nastavení času pauzy Diagnostický display Nastavení rychlosti otevírání Hlídání pokusu o vniknutí Nastavení ochrany proti přivření Týdenní časový management Interlock management with or w/o memory Výběr typu chování záložních baterií 1 configurovatelný výstup na řídící jednotce 2 configurovatelné nouzové vstupy na řídící jednotce Vizualizace počtu proběhlých cyklů Management časových pásem během dne (5) Programovací display SD KEEPER ovládací klávesnice Hlavní funkce Manualní Automatický Jednosměrný Reset Otevřeno Částečné otevření Noční Jednosměrné částečné Zobrazení pohonů kombinací svítících LED. Zastavení provozu kombinací tlačítek. Příprava pro zapojení displeje SD Keeper ovládací klávesnice SDK LIGHT ovládací klávesnice Hlavní funkce Manualní Automatický Jednosměrný Reset Otevřeno Částečné otevření Noční Jednosměrné částečné Zobrazení pohonů kombinací svítících LED. Zastavení provozu kombinací tlačítek. Není přípraven pro zapojení displeje Sdk light ovládací klávesnice SDKW bezdrátový dálkový ovladač Hlavní funkce Manualní Automatický Jednosměrný Otevřeno Částečné otevření Noční Může ovládat až 2 skupiny zařízení 6 SDKW bezdrátový dálkový ovladač

7 THERMOTOOL - Výpočet úspory energií Zařízení spořící energii A Air dokonale optimalizuje dobu otevírání a zavírání dveří, aby se zabránilo zbytečnému rozptýlení vzduchu. Toto je z důvodu omezení spotřeby energie klimatizace a topení s obrovskými výhodami z hlediska ekonomických úspor a snížení škodlivých emisí (CO2). K prokázání účinnosti tohoto úsporného zařízení, byl navržen specializovaný software nástroj nazvaný THERMOTOOL. Na vývoji se spolupracovala také společnost BEA a univerzita v Lutychu (Belgie). THERMOTOOL umožňuje vyčíslit úspory energie jak z hlediska ekonomických úspor tak i snížení škodlivých emisí CO2, na základě rozměrové charakteristiky a zeměpisné polohy automatického vchodu. THERMOTOOL je účinný a uživatelsky přívětivý nástroj, který lze použít na web stránkách v sekci věnované A Air. Celkové náklady/rok Celková roční emise CO 2 Jednosměrný radar /rok Jednosměrný radar CO 2 /rok Dvousměrný radar /rok Obousměrný radar CO 2 /rok Roční úspora (Odhad) Snížení emisí kg CO 2 (Odhad) Návratnost investice: dní A AIR plnění kvality NEMKO certifikace pro 2,000,000 cyklů (otevření a zavření) ve shodě s DIN standardem. Shoda s bezpečnostními standardy pro nízké napětí Directiva (2006/95/EC), electromagnetická kompatibilita s Directivou (2004/108/EC) a strojní Directiva (2006/42/EC), CE označení.

8 ŘEDITELSTVÍ ITALY faac SpA Via Calari Zola Predosa (BO) Tel Fax info@faac.it - DISTRIBUTOR PRO ČR FAAC JaP Trade s.r.o. Nákladní ulice 1486, Mnichovo Hradiště Tel.: info@faac.cz - For an on-going product improvement, FAAC S.p.A. reserves the right to make technical modifications without prior notice. All rights are reserved and the reproduction, in any form or by any means, of the whole or any part of this publication, is forbidden without prior permission of FAAC S.p.A Rev Zucchini 09/2010
