Projekční návod pro systém Control4

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Projekční návod pro systém Control4"

Transkript

1 Projekční návod pro systém Control4 Obsah Přehled jednotlivých funkčních částí systému Řídicí jednotka a A/V technika... 3 Druhy připojovacích vedení... 3 Ad a) Síťové napájení 230V stř Ad b) Audio a video signály... 4 Linková úroveň audia - kabeláž... 4 Zesílený střídavý signál pro reproduktory - kabeláž... 5 Ozvučení stereo signálem... 5 Ozvučení prostorovým zvukem 5+1 (7+1 )... 7 Ad c) Anténní vstupy... 8 Ad d) Řídicí signály signály pro IR LED, RS232, RS Ad e) Počítačová síť Ethernet Zapojení silnoproudé části instalace s moduly FN pro ovládání světel, žaluzií, ventilů/stykačů topení, zámků, motorů a) Kabeláž modulu FN s IP komunikací po LAN/Ethernet b) Kabeláž modulu FN s komunikací po sběrnici RS-485 a hvězdicovou topologií připojení vstupních a výstupních prvků (preferované zapojení) c) Kabeláž modulu FN s komunikací po sběrnici RS-485 u modulu pro řízení stmívání napěťovým signálem 0-10V POZNÁMKA: Kabeláž zpětnovazebních stavových indikačních LED diod d) Připojení svítidel s předřadníky ovládanými sběrnicí s protokolem DALI e) Připojení svítidel s předřadníky ovládanými sběrnicí s protokolem DMX f) Zapojení bezdrátových modul spínání a stmívání světel Control Měření teploty a) Centralizované měření teploty snímači na kabeláži typu hvězda Schéma připojení páru kroucených vodičů ke snímači DS 18B Meteostanice a měření rychlosti větru Meteostanice s datovou komunikací Limitní měření rychlosti větru

2 Přehled jednotlivých funkčních částí systému 1. Řídicí jednotka systému Control4 2. Audio a Video technika 3. Silnoproudá část ovládající - světla - žaluzie - ventily topení 4. Měření a regulace teploty 5. Meteostanice Při návrhu a realizaci kabeláže/zapojení je zapotřebí zohlednit kritéria a parametry: - schopnost zařízení/zdrojů dodat potřebné výkony (motory žaluzií, topení, ventily, reproduktory) - napěťové úbytky na odporech vedení amplituda řídicích signálů IR LED, délky a průřezy reproduktorových kabelů apod. - možnost vniku rušení z externích zdrojů elektromagnetické rušení, statické výboje - možnost vzniku rušení v důsledku rozdílu potenciálů mezi zařízeními - zemní smyčky, přepětí přicházející z antén - kontrola na odvádění ztrátového tepla ze zařízení chlazení - ochrana zařízení před přetížením dimenzování zesilovačů a reproduktorů a výkonových ochran reproduktorů 2

3 1. Řídicí jednotka a A/V technika Druhy připojovacích vedení a. Síťové napájení 230V stř. b. Audio a video signály linková úroveň audia, zesílené audio pro reproduktory, HDMI, kompozitní video (SCART konektory), VGA c. Anténní vstupy d. Řídicí signály signály pro IR LED, RS232, RS485 e. Počítačová síť Ethernet f. Rádiové sítě ZigBee, Z-Wave Ad a) Síťové napájení 230V stř. Řídicí jednotka by měla být napájena ze stejné fáze jako ostatní centrálně umístěná A/V technika, se společnou zemí nejlépe z jedné mnohonásobné zásuvky, případně se základní přepěťovou ochranou. Pro filtrací krátkých výpadků napájení je doporučeno použít záložní zdroj napájení s krátkou dobou zálohování jednotky minut. Technická místnost 230V UPS Obývací pokoj 3

4 Ad b) Audio a video signály Linková úroveň audia - kabeláž Nesymetrický přenos (zem + signálový vodič) - typicky červený + bílý konektor pro levý + pravý kanál galvanicky neodděleno Délka stíněného kabelu typicky 5-10m max. - použít společnou zem (jeden společný zemnící bod u všech připojených zařízení), nebo galvanický oddělovač - pro delší vzdálenosti použít galvanicky oddělující přenos po UTP kabelu (typ Niles C5-A, šířka pásma: 20 Hz - 20 KHz) Audio IN UTP ( max 600m) Audio OUT Jinak může vlivem vzniklých zemních smyček docházet k vyrovnávání zemních potenciálů nebo naindukovaných napětí i přes signálové vodiče a vzniklé rozdílové proudy vytvoří na odporech vodičů rušivá napětí, která se přidají k užitečnému signálu jako brum. POZNÁMKA: Úrovně napětí linkového audia Typ použití Amplituda špička-špička-v PP (Peak-to-Peak Amplitude) Spotřební elektronika V Profesionální audio V Vstupní impedance audio vstupů 10kΩ Výstupní impedance audio výstupů od 100 do 600 Ω UPOZORNĚNÍ: Pozor na kvalitu audio kabelů! Špatné audio kabely mívají díky řídkému opletení (stínění) velký odpor a nízkou schopnost stínění! Toto se pak projevuje nízkou hlasitostí reprodukované hudby, kterou nelze zvýšit, protože již z řídicí jednotky je signál do zesilovače podstatně zeslaben vysokým odporem kabelu. POZNÁMKA propojování symetrických a nesymetrických audio signálů 4

5 Zesílený střídavý signál pro reproduktory - kabeláž Napěťová úroveň 40V při výkonu 200W do zátěže 8 Ohm Napěťová úroveň 20V při výkonu 50W do zátěže 8 Ohm Napěťová úroveň 13V při výkonu 20W do zátěže 8 Ohm Napěťová úroveň 6V při výkonu 5W do zátěže 8 Ohm Doporučený typ kabelu - stereo reproduktorový kabel (průřez min. 2,5 mm 2 ), lanko Pro delší vzdálenosti použít kabel o průřez 4 mm 2 a více dle potřeby. Je doporučeno, aby odpor kabelu nebyl vyšší než 5% odporu reproduktorů. Měděný kabel o průřezu 2,5 mm 2 má odpor cca Ohm na 1m délky Měděný kabel o průřezu 4 mm 2 má odpor cca Ohm na 1m délky Ozvučení stereo signálem Stereo signál pár vodičů pro každý reproduktor Levý a Pravý Příklad zapojení centralizovaného ozvučovacího systému pro více místností s hvězdicovitou topologií kabeláže. Řídicí jednotka HC800 AM/FM Tuner ipad/tablet Audio matice 16x16 (přepíná linkovou úroveň) Přijímač - Music Bridge (AirPlay, Bluetooth, DLNA) hudby z mobilních zařízení 8zónový zesilovač 30W 2x zesilovač 10W 1x zesilovač 250W Audiosignál stereo v linkové úrovni Zesílený audio signál Doporučený trvalý výkon reproduktoru/zesilovače pro hudbu na pozadí pro ozvučení plochy cca 9m 2 je 10-15W Doporučený trvalý výkon reproduktoru/zesilovače pro ozvučení hlavním zdrojem zvuku (hudba, zvuk k TV) pro plochu cca 25m 2 je 30W Podrobný dokument viz: Doporučení pro výběr typu reproduktorů Tam kde je požadavek na zachování vysoké kvality zvuku a dynamiky reprodukce (věrně hlasité i tiché pasáže) se obvykle použitý výkon zesilovače a reproduktoru zdvojnásobuje oproti doporučenému. Pro pokrytí větších ploch se reproduktory zapojují v paralelním nebo sérioparalelním zapojení. Pro pokrytí větších ploch je preferováno použití více a slaběji hrajících reproduktorů, oproti použití menšího počtu silněji hrajících reproduktorů. 5

6 Typický rozestup reproduktorů pro plošné ozvučené při výšce stropu 3-4m je 7 až 9m. Odpor reproduktoru (nebo kombinace reproduktorů) musí odpovídat specifikaci použitého zesilovače. Typicky zesilovače/receivery vyžadují, aby odpor připojeného reproduktoru (kombinace reproduktorů) pohyboval v rozsahu 3 8 Ohm (např. receivery INTEGRA). Zónové instalační zesilovače NILES umožňují stabilní provoz s připojením 3 reproduktorů paralelně (tj. výsledná kombinace odporů je 2.66 Ohm). Další příklady aplikací plošného ozvučení ve venkovním prostředí viz dokument Venkovní reproduktory NILES -aplikační návod POZNÁMKA: stereo efekt u reprodukce zvuku se uplatní pouze tehdy, vyskytuje-li se posluchač ve stejné vzdálenosti od levého a pravého reproduktoru. Pro zajištění kvalitního plošného ozvučení v místech kde se lidé pohybují i mimo optimální poslechovou oblast se tedy někdy volí převod stereo zvuku na mono a jeho reprodukce větším počtem jednotlivých reproduktorů (ne páry L+P). Příklady výsledných kombinací odporů pro různé kombinace zapojení reproduktorů 8 Ohm POZNÁMKA: U zapojení s lichými počty reproduktorů dochází k rozdělení výkonu mezi reproduktory v poměru výsledných odporů, takže reproduktory v zapojení nehrají stejně hlasitě. Pro zajištění rovnoměrného rozdělení výkonu a tedy i hlasitosti v aplikacích kde fyzické rozmístění reproduktorů vyžaduje nesymetrické zapojení, je možno zapojení doplnit na symetrické doplněním o výkonový odpor. 6

7 Příklad zapojení ozvučení stereo zvukem s lokálním zesilovačem u TV Ozvučení prostorovým zvukem 5+1 (7+1 ) Pro reprodukci zvuku k filmům se používá pro dosažení prostorového efektu většího počtu (5,7,9) reproduktorů rozmístěných okolo posluchače a doplněných o specializovaný reproduktor pro reprodukci velmi nízkých frekvencí subwoofer (v popise zahrnut pod označením +1 ) Příklad rozmístění reproduktorů pro domácí kino v konfiguraci 5+1 dle firmy Dolby: 7

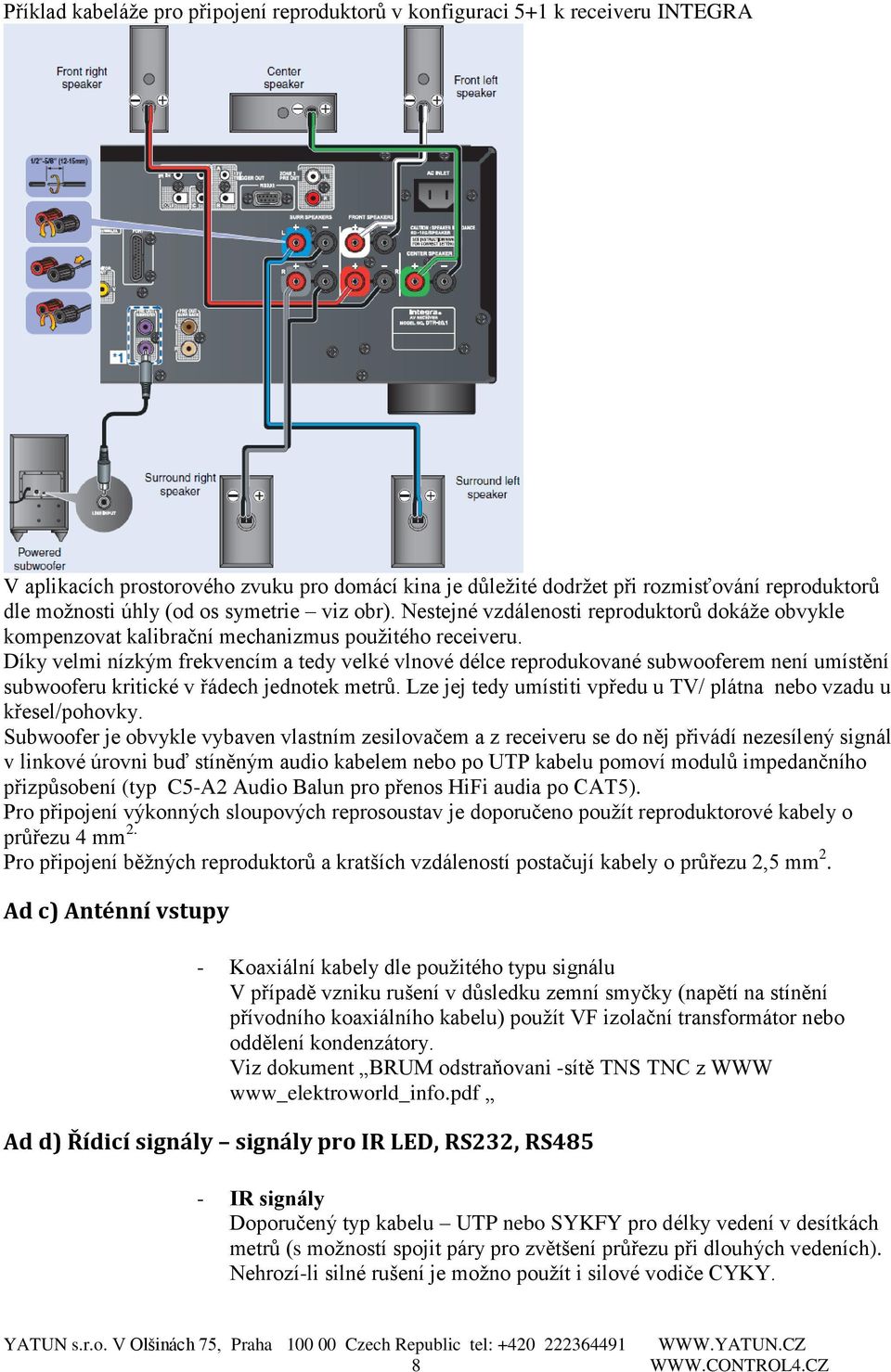

8 Příklad kabeláže pro připojení reproduktorů v konfiguraci 5+1 k receiveru INTEGRA V aplikacích prostorového zvuku pro domácí kina je důležité dodržet při rozmisťování reproduktorů dle možnosti úhly (od os symetrie viz obr). Nestejné vzdálenosti reproduktorů dokáže obvykle kompenzovat kalibrační mechanizmus použitého receiveru. Díky velmi nízkým frekvencím a tedy velké vlnové délce reprodukované subwooferem není umístění subwooferu kritické v řádech jednotek metrů. Lze jej tedy umístiti vpředu u TV/ plátna nebo vzadu u křesel/pohovky. Subwoofer je obvykle vybaven vlastním zesilovačem a z receiveru se do něj přivádí nezesílený signál v linkové úrovni buď stíněným audio kabelem nebo po UTP kabelu pomoví modulů impedančního přizpůsobení (typ C5-A2 Audio Balun pro přenos HiFi audia po CAT5). Pro připojení výkonných sloupových reprosoustav je doporučeno použít reproduktorové kabely o průřezu 4 mm 2. Pro připojení běžných reproduktorů a kratších vzdáleností postačují kabely o průřezu 2,5 mm 2. Ad c) Anténní vstupy - Koaxiální kabely dle použitého typu signálu V případě vzniku rušení v důsledku zemní smyčky (napětí na stínění přívodního koaxiálního kabelu) použít VF izolační transformátor nebo oddělení kondenzátory. Viz dokument BRUM odstraňovani -sítě TNS TNC z WWW www_elektroworld_info.pdf Ad d) Řídicí signály signály pro IR LED, RS232, RS485 - IR signály Doporučený typ kabelu UTP nebo SYKFY pro délky vedení v desítkách metrů (s možností spojit páry pro zvětšení průřezu při dlouhých vedeních). Nehrozí-li silné rušení je možno použít i silové vodiče CYKY. 8

9 U IR ovládacího signálu se jedná o jednostranně napájený kabel (vysílací LED je od IR přijímače galvanicky oddělena plastovým krytem ). Nemusí být stíněný. Ovládací IR signál je obdélníkový a má frekvenci několik desítek khz a u zdroje (výstupu z řídicí jednotky nebo převodníku IP na IR) má amplitudu typicky 1 až 1,5V. Je třeba dbát na to, aby průřez a délka kabelu zaručily dostatečnou amplitudu pro buzení LED na konci vedení. Napětí na LED by nemělo poklesnout pod 0,9 až 1V, jinak je možné že LED nebude mít dostatečnou intenzitu svitu, aby prosvítila tmavé plastové kryty IR přijímačů některých typů TV. POZNÁMKA: Podle délky použitého kabelu a typu vysílače je obvykle možno na jeden výstup připojit paralelně 2 vysílací diody. (Ovládaná zařízení v tomto případě nesmí mít shodné ovládací kódy). UTP/SYKFY IR IR - RS-232 doporučeno použít stíněné kabely se zakončovacími konektory max. délky do 10m. Použít společnou zem obou propojených zařízení (jeden společný zemnící bod u všech připojených zařízení), nebo galvanický oddělovač RS-232. Možno použít kabely UTP nebo SYKFY. U nízkých rychlostí komunikace (1200 až 9600 baud a v prostředí bez rušení je obvykle možno RS-232 vést až na vzdálenost m. POZNÁMKA:Jako galvanický oddělovač portu RS-232 je možno použít i moduly převodníku IP(Ethernet) na RS232 Global Caché GC-FLEX-IP, které jsou na straně Ethernetu galvanicky izolovány od řídicí jednotky Příklad pro připojení zabezpečovacího systému (EZS) k systému Control4 přes převodník IP/RS-232(galvanický oddělovač) GC-FLEX-IP. Řídicí jednotka Control4 HC250 UTP UTP EZS RS232 Napájení 1 GC-FLEX-IP Napájení 2 9

10 - RS-485 doporučeno použít stíněné sdělovací kabely (pro datovou komunikaci) Příklady kabelů: LAM DATAPAR 2x2x0.8 JYTY 4x1 J-Y(ST)-Y 2x2x0,80 Belden 9501 FTP U dlouhých vedení RS485, nebo u vedení zapojených v nedoporučených topologiích -hvězda, použít galvanické oddělovače, nebo přímo zařízení s galvanicky odděleným rozhraním RS485. Dbát na prevenci rušení v důsledku zemní smyčky na napájení propojených zařízení. Ad e) Počítačová síť Ethernet Zařízení propojená počítačovou sítí Ethernet UTP kabely jsou navzájem galvanicky oddělená. POUNÁMKA: U nejjednodušších systému přenosu napájení po volných párech UTP kabelu které není v souladu s normou pro PoE, není propojení galvanicky izolováno! Při použití stíněných kabelů (STP) je zapotřebí stínění připojit na zem jen na jedné straně (v rozvaděči u patch panelů). 10

11 2. Zapojení silnoproudé části instalace s moduly FN pro ovládání světel, žaluzií, ventilů/stykačů topení, zámků, motorů I/O moduly systému Control4 řady FN umožňují ovládat: a. Světla spínaná i stmívaná (LED, RLC zátěže) b. žaluzie c. ventily topení, zámky, motory, čerpadla, ventilátory Moduly mohou komunikovat s řídicí jednotkou buď po sběrnici RS-485 nebo IP protokolem po síti LAN (Ethernet). POZNÁMKA: Pro zajištění velmi vysoké spolehlivosti funkce lze moduly ovládat i nezávisle lokálními vstupy na modulech, nezávisle na stavu komunikace po sběrnici RS485 nebo síti LAN. OVLÁDACÍ KONTAKTY Ovládání pokud možno ovládání realizovat tlačítky/mikro spínači, v terminologii elektro: "ovládač zapínací PŘÍKLAD: Je tím zajištěno stále stejná logika ovládání i z více míst, aniž by uživatele mátla poloha vypínače která se u kolébkových vypínačů mění. Příklad zapojení pro komunikaci po sběrnici RS485 Příklad zapojení modulů s komunikací po síti LAN (Ethernet) 11

12 Oba způsoby zapojení je možno kombinovat v jedné instalaci dle potřeby. Možné topologie zapojení: a) Moduly na sběrnici RS485 umístěné v rozvaděči a vypínače a zátěže rozmístěné v jednotlivých místnostech připojeny k modulům hvězdicovitě vedenou kabeláží (preferovaná varianta) b) Moduly na sběrnici RS485 rozmístěné v pomocných rozvaděčích v jednotlivých místnostech c) Moduly připojené prostřednictvím sítě LAN rozmístěné v pomocných rozvaděčích v jednotlivých místnostech d) Moduly připojené prostřednictvím sítě LAN umístěné v rozvaděči a vypínače a zátěže rozmístěné v jednotlivých místnostech připojeny k modulům hvězdicovitě vedenou kabeláží e) Kombinace variant předchozích variant 12

13 a) Kabeláž modulu FN s IP komunikací po LAN/Ethernet Příklad zapojení I/O modulu s 8mi výstupními relé Pro připojení ovládacích kontaktů je možno použít jak slaboproudé tak silnoproudé kabely SYKFY, J-Y(St)Y CYKY Ovládací kontakty galvanicky oddělené od řídicí elektroniky a od řízených zátěží Napájení 12Vss pro elektroniku vyhodnocující stavy vstupních kontaktů Napájení 12Vss pro elektroniku modulu Pro připojení ovládaných zátěží možno podle typu a napětí zátěže použít jak silnoproudé kabely ( CYKY ) tak pro nízkonapěťové zátěže i slaboproudé kabely SYKFY, J-Y(St)Y, UTP.. 13

14 b) Kabeláž modulu FN s komunikací po sběrnici RS-485 a hvězdicovou topologií připojení vstupních a výstupních prvků (preferované zapojení) Řídicí jednotka Převodník Control4 RS232/485 Nízkonapěťové (12/24Vss) připojení tlačítek: Silnoproudé připojení zátěží: Příklady kabelů: Je možno použít kabely a) UTP, SYKFY CYKY 3 x 1,5 (svítidla) b) Je možno použít i silnoproudé kabely CYKY 5 x 1,5 (svítidla, ventily, např. CYKY 3 x 1,5 žaluziové motory) CYKY 5 x 1,5 MÍSTNOSTI ROZVADĚČ Napájení -dva samostatné zdroje 12V ss 1. pro řídicí a komunikační elektroniku 2. pro elektroniku vyhodnocující stavy vstupních kontaktů Zdroj 12V Zdroj 12V Sběrnice RS485 Příklady kabelů: LAM DATAPAR 2x2x0.8 JYTY 4x1 J-Y(ST)-Y 2x2x0,80 Belden 9501 FTP Další moduly v rozvaděči POZNÁMKA: Pro zajištění rychlého přenosu informace o stisku tlačítek na modulech do nadřízeného systému, je doporučeno na každou sběrnici RS485 umisťovat maximálně 20 modulů řady FN

15 c) Kabeláž modulu FN s komunikací po sběrnici RS-485 u modulu pro řízení stmívání napěťovým signálem 0-10V A) Varianta zapojení se stmívaným zdrojem řízeným napětím 0-10V umístěným v rozvaděči B) Varianta zapojení se stmívaným zdrojem řízeným napětím 0-10V umístěným u svítidla (mimo rozvaděč) Napájení doporučeny tři samostatné zdroje 12V ss pro řídicí a komunikační elektroniku pro elektroniku vyhodnocující stavy vstupních kontaktů pro elektroniku výstupních obvodů 0-10 Délka připojovacího vedení L N PE Silnoproudý kabel připojení zátěže: Je možno použít kabely CYKY 3 x 1,5 apod Silnoproudý kabel připojení fáze zátěže: Je možno použít kabely CYKY 2 x 1,5 apod Stíněný slaboproudý kabel pro řídicí napětí 0-10V (typicky max. N x 10mA) : Je možno použít stíněné kabely: UTP SYKFY LAM DATAPAR 2x2x0.8 JYTY 4x1 J-Y(ST)-Y 2x2x0,80 Belden 9501 FTP L N PE POZNÁMKY: A) Zatížitelnost reléových kontaktů modulu FN 0-10V odpojujících stmívaný zdroj: Max.10A /230V stř., nebo 30V ss pro odporovou zátěž Max.8A/230V stř. pro induktivní zátěž (cos(fi)=0.4) Max. napětí 230V nebo 125V ss Při větším záběrovém proudu je třeba stmívaný zdroj spínat pomocným relé/stykačem s příslušně dimenzovaným výstupním kontaktem. B) Při souběhu slaboproudého kabelu 0-10V se silovým vedením je třeba dodržet vzájemný odstup kabelů cca 50-10mm. C) Délka slaboproudého signalizačního kabelu není významně omezena jinak než úbytkem na odporu kabelu a rušením indukovaným na dlouhých soubězích. Pro běžné stíněné kabely může být desítky až stovky metrů. Délka silnoproudého kabelu je dána zátěží, typem kabelu a příslušnými předpisy popřípadě omezením výrobce stmívaného zdroje. 15

16 POZNÁMKA: Kabeláž zpětnovazebních stavových indikačních LED diod Jsou-li použity je pro vedení napájení stavových indikační LED v tlačítkách a vypínačích doporučeno použít kabely UTP (nebo SYKFY), s možností spojit páry pro zvětšení průřezu při dlouhých vedeních. Je třeba dbát na to, aby průřez a délka použitého kabelu zaručily dostatečnou napětí pro zajištění požadovaného jasu LED na konci vedení. Je možno použít i silové vodiče CYKY. d) Připojení svítidel s předřadníky ovládanými sběrnicí s protokolem DALI Vlastnosti DAKSchéma připojení Control4 interface ADEO PHOMP 1887 k sběrnici DMX pro ovládání světel na sběrnici DMX. 16

17 e) Připojení svítidel s předřadníky ovládanými sběrnicí s protokolem DMX DMX je dvoudrátová, symetrická, rychlá sběrnice pro řízení světel a efektů vycházející z elektrické definice sběrnice RS485. Pro zapojení se používají stíněná kroucená dvoulinka, typicky zapojená na tři piny konektoru XLR. Doporučený typ kabelu: STP stíněný kabel pro sítě LAN Stíněný mikrofonní kabel Maximální délka kabelu je přibližně 1200 m při přenosové rychlosti max. 400 kbit/s. Jeden master může ovládat max. 512 kanálů 1 svítidlo může mít více kanálů Je možno připojit až 32 přijímačů v jednom segmentu (existují budiče umožňující použít až 256 přijímačů) Počet segmentů není limitován Rozsah přípustného napětí na sběrnici od -7 V do +12 V Impedanční přizpůsobení linky se provádí odporem (terminátor) 120 Ohmů v přijímači. Maximální zkratový proud vysílače je 150 ma proti zemi, 250mA proti 12 V Na sběrnici může být jen jeden master modul - např. interface ADEO PHOMP 1887 pro připojení systému Control4 na sběrnici DMX. Sběrnici DMX je možno zapojit v topologii hvězda/sběrnice nebo v kombinaci. Zapojení do hvězdy se provádí DMX splitterem. Vždy ověřte, ovládání kolika kanálů podporuje master interface. Blokové schéma připojení DMX zařízení k systému Control4. 17

18 Schéma připojení Control4 interface ADEO PHOMP 1887 k sběrnici DMX pro ovládání světel na sběrnici DMX. Schéma zapojení konektoru XLR 18

19 f) Zapojení bezdrátových modul spínání a stmívání světel Control4 UPOZORNĚNÍ! Na všech svorkách bezdrátových spínačů a stmívačů Control4, je plné síťové napětí 230V! VEŠKERÁ kabeláž pro připojení modulů se provádí silovými vodiči např. CYKY apod. Zapojení s nulovým vodičem u řídicího modulu (spínače i stmívače) Zapojení BEZ nulového vodiče u řídicího modulu (jen stmívače) 19

20 Podrobnější schéma zapojení spínače a stmívače Control4, s oběma ovládacími kontakty a vývody na signalizační LED. Další podrobnosti zapojení viz instalační návod a dokumenty: DM_SM201_schodišťové zapojení_ Aplikační poznámka SM_DM201_rušení_na_vstupechAUX DM_SM201_ zapojení_s_detet_pohybu Aplikační poznámky SM_DM_RM_typy+připojitelnost_zátěží doc 20

21 3. Měření teploty a) Centralizované měření teploty snímači na kabeláži typu hvězda Pro připojení teplotních snímačů je možno použít slaboproudé vodiče SYKFY, J-Y(St)Y, UTP.. Pro připojení ventilových hlavic je možno použít jak slaboproudé vodiče SYKFY, J-Y(St)Y, UTP, tak silnoproudé kabely např. CYKY neboť příkon hlavic na 24V je cca 1-3W. Při ovládání ventilových hlavic 230V je nutno použít oddělovací relé 24/230V a silnoproudé kabely např. CYKY. Pro měření teploty je použit I/O modul YAT-HS-16S se 16 ti vstupy pro snímače Dallas DS18B20 které s modulem komunikují rozhraním 1-wire, každý po páru kroucených vodičů. I/O modul YAT-HS-16S je vybaven i 16ti tranzistorovými výstupy pro spínání ventilových hlavic radiátorů či podlahových topení, nebo stykačů elektrických podlahových topení. I/O modul komunikuje s řídící jednotkou Control4 po rozhraní RS-232. Snímače Dallas DS18B20 je možno použít bez krytu, nebo některém provedení v průmyslovém krytu (příložném, stopka ), vložit je do interiérového krytu s průduchy pro přívod vzduchu, jehož teplota je měřena, popřípadě je umístit miniaturní v kovové krytce a zapustit do designu libovolného vypínače. PARAMETRY Měřící rozsah teploty -55 až +125 C snímače Dallas DS18B20 Přesnost ±0,5 C v rozsahu -10 až +85 C, jinak ±2 C Maximální délka vodiče snímače 330m (kroucený pár UTP CAT 5e) Napájení I/O modulu 12/24Vss 16x tranzistorový výstup, maximální proud 0,3 A/výstup Rozměry modulu 106 x 90 x 58mm 6 modulů na DIN Snímače teploty bez krytu Snímače teploty v designu vypínačů Snímače teploty v nástěnných krytech s průduchy Snímače teploty v průmyslovém provedení Volitelné připojení 16x ventilová hlavice topení/stykač Typ kabelu podle zátěže. Maximální délka připojovacího vodiče snímačů je 330m pro doporučený typ kabelu UTP CAT 5e, možno použít SYKFY apod. Řídicí jednotka Control 4 Router /Switch RS-232 Volitelné připojení modulu po síti LAN /Ethernet Ethernet/LAN Modul 16x měření teploty, 16x out YAT-HS-16S 16 x výstup 12/24V max. 0,3A ýs up na ovládací člen topení Zdroj 12/24Vss Stykač Stykač 21

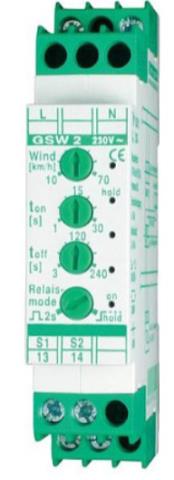

22 Schéma připojení páru kroucených vodičů ke snímači DS 18B20 4. Meteostanice a měření rychlosti větru Meteostanice s datovou komunikací Pro připojení meteostanic s datovou komunikací po LAN (Vantage Davis, NetAtmo ) je doporučeno použít 1x UTP kabel pro přenos dat + 1x CYKY 3 x 1,5 jako zálohu pro případné zřízení lokálního napájení (WiFi Access point apod). Limitní měření rychlosti větru Pro připojení modulu pro limitní vyhodnocení rychlosti větru je doporučeno použít 1x UTP kabel pro přenos impulsů ze snímací hlavice anemometru (délka max. 50m) + 1x CYKY 5 x 1,5 jako zálohu pro napájení a přenos výstupního signálu v případě umístění vyhodnocovací a nastavovací jednotky u anemometru popřípadě pro zřízení lokálního napájení příštích zařízení (WiFi Access point, IP kamera apod). V.Doc

23 POZNAMKY: Fox manual struktura, ego-n projekcni manual Av Elekt mar modbus Interkom Přístupovka Zigbee Žaluzie 23
