1 Sada nástrojů pro správce sítě PROSKIT 1PK-19382B obsahuje: 1PK-125T 1PK-258A 1PK-258B 1PK-3003D11 1PK-3003D12 1PK-3003D15 1PK-3003D16 1PK-3003D3 CP-3005F 1PK PK-317N DP-366P Rovná špičatá pinzeta Štípačky 125mm Dlouhé kleště 138mm RJ-45 Čelisti RJ-11 Čelisti RG-58, RG-59/62, BNC/TNC Čelisti RJ-22 Čelisti RG-58, RG-59/62 AU BNC/TNC Čelisti Rámeček krimpovacího nástroje Háček Háček Odpájecí pumpička 1PK-H026 Francouzský klíč 6" SI-130B-20 Keramická páječka 220V 1PK-T406 Nůžky 6" 3PK-NT007 Kabelový tester Kulaté štípačky CP-505 Univerzální odizolovávací nástroj M5/9408 Pro-soft šroubovák 5mm M6/9409 Pro-soft šroubovák 6mm 89401A Pro-soft šroubovák 3.2x75mm 89401B Pro-soft šroubovák #0x75mm 89402A Pro-soft šroubovák 5.0x75mm 89402B Pro-soft šroubovák #1x75mm 89407B Pro-soft šroubovák #2x100mm 8PK-031B 8PK-3001D Odpájecí tampónek Precizní odizolovávací nástroj 8PK-3140N Děrovací a narážecí nástroj s čepelí 110/66 8PK-CT001 9SB-1007G UTP/STP odizolovávací nástroj Víceúčelová krabička

Odpájecí pumpička 1PK-H026 Francouzský klíč 6" SI-130B-20 Keramická páječka 220V 1PK-T406 Nůžky 6" 3PK-NT007 Kabelový tester 608-330 Kulaté štípačky CP-505 Univerzální odizolovávací nástroj

2 Zarovnávací nástroj (200mm/2.0mm) 9FL-005 9H002/9H002A 9F075 9PK-154B 9RJ RJ RJ RJ-45PC 9S001 9SD055-EX 9SD055N-6NA 9SD055-M3~M6 9PK-3018SD 9SD055N-BIT Mini baterka 7 ks inbusů Uvazovač kabelů Foukací štětec 6-Poziční 4 pinový plochý kontakt (50ks/pytlík) 4-Poziční 4 pinový plochý kontakt (50ks/pytlík) 8-Poziční 8 pinový kulatý kontakt (25ks/pytlík) RJ-45 ochranné víčko. (20ks/pytlík) Pájka 63%, SN Prodlužovač 7"(175mm) bity 3mm, 4mm, 4.5mm, 5mm, 5.5mm, 6mm (Metric) Držák ráčny s točivým momentem 8 ks šroubovákových bitů: #0, #1, #2 3, 5, 6mm T10, T15 9SD055-T6 Bit T6 9SD055-T7 Bit T7 9SD055-T8 Bit T8 9SD055-T9 Bit T9 AS-611 DK-2039 DK-2040 DK-2047N MS-391 9PK-9382-P2 9PK-938-P 9PK-938-TP TC-2004 Uzemňovací náramek Odlamovací nůž (3 čepele) Svinovací metr 3M Elektrikářské nůžky Inspekční zrcátko Pořadník pro 1PK-9382 Pořadník pro 1PK-938 Vrchní pořadník pro 1PK-938 Deluxe taška a tři pořadníky

6-Poziční 4 pinový plochý kontakt (50ks/pytlík) 4-Poziční 4 pinový plochý kontakt (50ks/pytlík) 8-Poziční 8 pinový kulatý kontakt (25ks/pytlík) RJ-45 ochranné víčko.

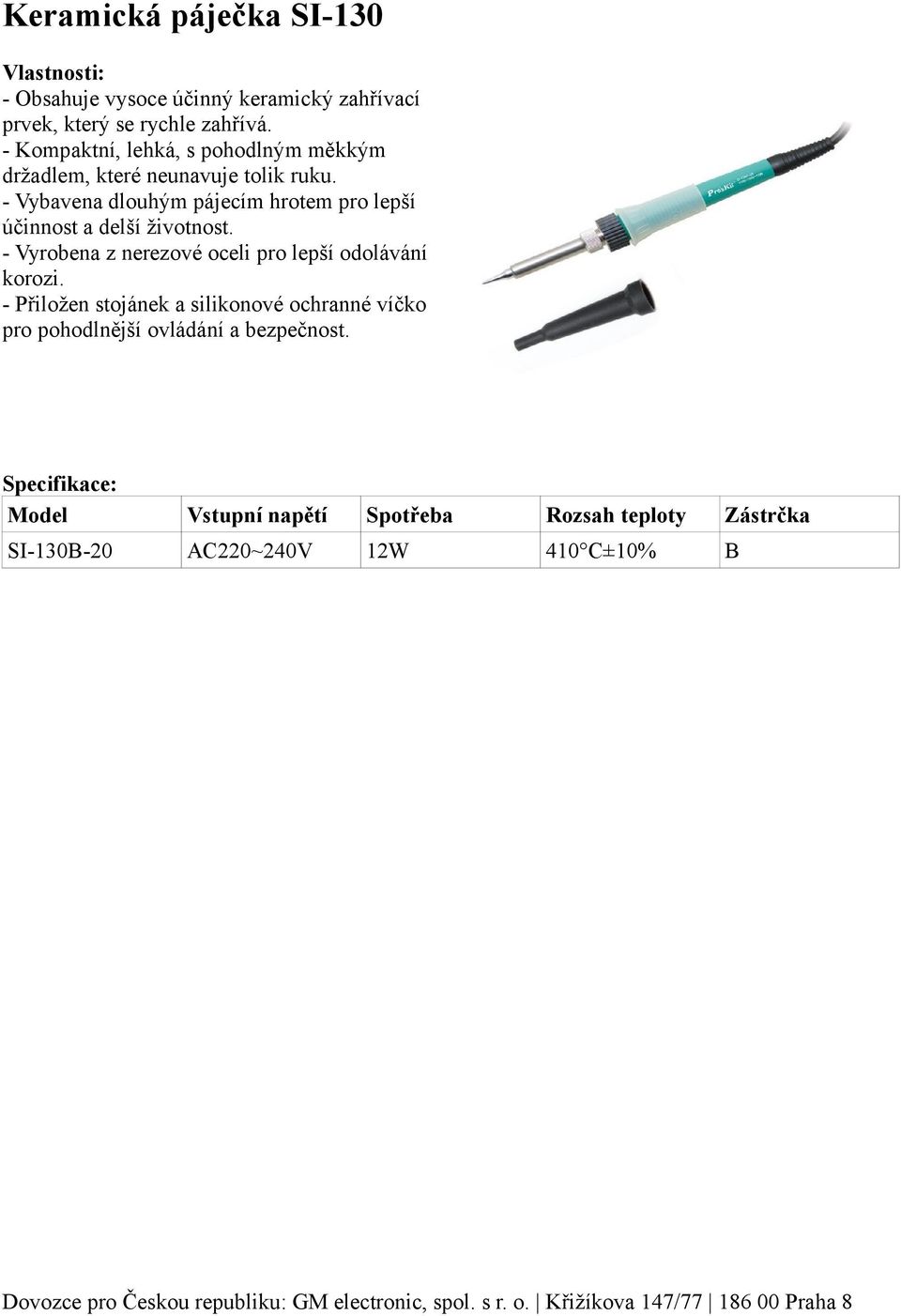

3 Keramická páječka SI-130 Vlastnosti: - Obsahuje vysoce účinný keramický zahřívací prvek, který se rychle zahřívá. - Kompaktní, lehká, s pohodlným měkkým držadlem, které neunavuje tolik ruku. - Vybavena dlouhým pájecím hrotem pro lepší účinnost a delší životnost. - Vyrobena z nerezové oceli pro lepší odolávání korozi. - Přiložen stojánek a silikonové ochranné víčko pro pohodlnější ovládání a bezpečnost. Specifikace: Model Vstupní napětí Spotřeba Rozsah teploty Zástrčka SI-130B-20 AC220~240V 12W 410 C±10% B Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8

- Vyrobena z nerezové oceli pro lepší odolávání korozi. - Přiložen stojánek a silikonové ochranné víčko pro pohodlnější ovládání a bezpečnost.

4 Sada nářadí pro elektroniky PROSKIT 1PK-19382B Obsahuje: Keramickou páječku SI-130 Vlastnosti: - Obsahuje vysoce účinný keramický zahřívací prvek, který se rychle zahřívá. - Kompaktní, lehká, s pohodlným měkkým držadlem, které neunavuje tolik ruku. - Vybavena dlouhým pájecím hrotem pro lepší účinnost a delší životnost. - Vyrobena z nerezové oceli pro lepší odolávání korozi. - Přiložen stojánek a silikonové ochranné víčko pro pohodlnější ovládání a bezpečnost. Specifikace: Model Vstupní napětí Spotřeba Rozsah teploty Zástrčka SI-130A-20 AC110~120V 12W 410 C±10% A SI-130B-20 AC220~240V 12W 410 C±10% B

- Vybavena dlouhým pájecím hrotem pro lepší účinnost a delší životnost. - Vyrobena z nerezové oceli pro lepší odolávání korozi.

5 N-3PK-NT007 Multifunkční zkoušečka síťových kabelů Přístroj je určen k rychlému přezkoušení kabelu automatickým skenováním: vodivost drátů, správné propojení a polarita. Používá se s kabely ethernet (BNC)/10 base-t (UTP/STP)/356A/TIA-568A/TIA- 568B/kruhová síť. Pomocí přibaleného terminátoru lze snadněji zkoušet kabely ať už před instalací nebo již nainstalované. Také umožňuje zkoušet uzemnění stíněného párového kabelu.

Používá se s kabely ethernet (BNC)/10 base-t (UTP/STP)/356A/TIA-568A/TIA- 568B/kruhová síť.

6 GM electronic s.r.o. Tester kabelů 3PK-NT007N Text koaxiálního kabelu (BNC) 1) Zapojte jeden konec do BNC zdířky na hlavní jednotce a druhý do odděleného terminátoru. 2) Stiskněte vypínač, abyste přístroj zapnuli. LED power zabliká na znamení, že napájení funguje správně. 3) Poté, co je kabel zapojen, BNC LED by měla zůstat zhasnutá. Pokud BNC LED zůstane rozsvícená, kabel je vadný. 4) Stiskněte tlačítko na levé straně hlavní jednotky. BNC LED indikátor se rozsvítí zeleně, pokud je kabel v pořádku. Pokud se rozsvítí červeně nebo vůbec, kabel je vadný. Test 10-Base-T, AT& T 258A, EIA/TIA 568, Token ring kabelu 1) Zapojte jeden konec do jacku na hlavní jednotce a druhý do odděleného terminátoru. 2) Stiskněte vypínač, abyste přístroj zapnuli. LED power zabliká na znamení, že napájení funguje správně. 3) Jakmile je zapnuté napájení, LED na odděleném terminátoru začnou skenovat. Pokud je kabel v pořádku, LED odpovídající každému připojenému páru se rozsvítí zeleně. Pokud se rozsvítí nejprve zeleně a poté červeně nebo se nerozsvítí vůbec, kabel je vadný. 4) Pokud je kabel stíněný, můžete otestovat stínění stisknutím GND přepínače. Odpovídající LED a GND LED se rozsvítí všechny zeleně, vyjma LED páru 3 a 6, které nesvítí. Pokud je jakákoliv LED rozsvícená nejprve zeleně a poté červeně, nebo se nerozsvítí vůbec, znamená to, že stínění je vadné. Pozor! Nepřipojujte k testeru kabel, který je pod napětím! Tester je možné tímto způsobem zničit!

Pokud BNC LED zůstane rozsvícená, kabel je vadný. 4) Stiskněte tlačítko na levé straně hlavní jednotky. BNC LED indikátor se rozsvítí zeleně, pokud je kabel v pořádku.

7 Sada nástrojov pre správcu siete PROSKIT 1PK-19382B obsahuje: 1PK-125T Rovná špicatá pinzeta 1PK-258A Štiepačky 125mm 1PK-258B Dlhé kliešte 138mm 1PK-3003D11 RJ-45 Čeľuste 1PK-3003D12 RJ-11 Čeľuste 1PK-3003D15 RG-58, RG-59/62, BNC/TNC Čeľuste 1PK-3003D16 RJ-22 Čeľuste 1PK-3003D3 RG-58, RG-59/62 AU BNC/TNC Čeľuste CP-3005F Rámček krimpovacího nástroje 1PK-3171 Háčik 1PK-317N Háčik DP-366P Odpájkovacie pumpička 1PK-H026 Francúzsky kľúč 6 " SI-130B-20 Keramická spájkovačka 220V 1PK-T406 Nožnice 6 " 3PK-NT007 Káblový tester Guľaté štiepačky CP-505 Univerzálny odizolovávacie nástroj M5/9408 Pro-soft skrutkovač 5mm M6/9409 Pro-soft skrutkovač 6mm 89401A Pro-soft skrutkovač 3.2x75mm 89401B Pro-soft skrutkovač #0x75mm 89402A Pro-soft skrutkovač 5.0x75mm 89402B Pro-soft skrutkovač #1x75mm 89407B Pro-soft skrutkovač #2x100mm 8PK-031B Odpájkovacie tampón 8PK-3001D Precízne odizolovávacie nástroj 8PK-3140N Dierovacie a narážací nástroj s čepeľou 110/66 8PK-CT001 UTP / STP odizolovávacie nástroj 9SB-1007G Viacúčelová krabička Zarovnávacia nástroj (200mm / 2.0mm)

Odpájkovacie pumpička 1PK-H026 Francúzsky kľúč 6 " SI-130B-20 Keramická spájkovačka 220V 1PK-T406 Nožnice 6 " 3PK-NT007 Káblový tester 608-330 Guľaté štiepačky CP-505 Univerzálny odizolovávacie

8 9FL-005 9H002/9H002A 9F075 9PK-154B 9RJ RJ RJ RJ-45PC 9S001 9SD055-EX 9SD055N-6NA 9SD055-M3~M6 9PK-3018SD 9SD055N-BIT Mini baterka 7 ks inbus Uväzovacie káblov Fúkacia štetec 6-Pozičné 4 pinový plochý kontakt (50ks / vrecúško) 4-Pozičné 4 pinový plochý kontakt (50ks / vrecúško) 8-Pozičné 8 pinový guľatý kontakt (25ks / vrecúško) RJ-45 ochranné viečko. (20ks / vrecúško) Spájka 63%, SN 9SD055-T6 Bit T6 9SD055-T7 Bit T7 9SD055-T8 Bit T8 9SD055-T9 Bit T9 AS-611 DK-2039 DK-2040 DK-2047N MS-391 9PK-9382-P2 9PK-938-P 9PK-938-TP TC-2004 Predlžovač 7 "(175mm) bity 3mm, 4mm, 4.5mm, 5mm, 5.5mm, 6mm (Metric) Držiak račne s krútiacim momentom 8 ks šroubovákových bitov: #0, #1, #2 3, 5, 6mm T10, T15 Uzemňovací náramok Odlamovací nôž (3 čepele) Zvinovací meter 3M Elektrikárske nožnice inšpekčné zrkadielko Poradovník pre 1PK-9382 Poradovník pre 1PK-938 Vrchný poradovník pre 1PK-938 Deluxe taška a tri poradovníky

(20ks / vrecúško) Spájka 63%, SN 9SD055-T6 Bit T6 9SD055-T7 Bit T7 9SD055-T8 Bit T8 9SD055-T9 Bit T9 AS-611 DK-2039 DK-2040 DK-2047N MS-391 9PK-9382-P2 9PK-938-P 9PK-938-TP TC-2004 Predlžovač 7

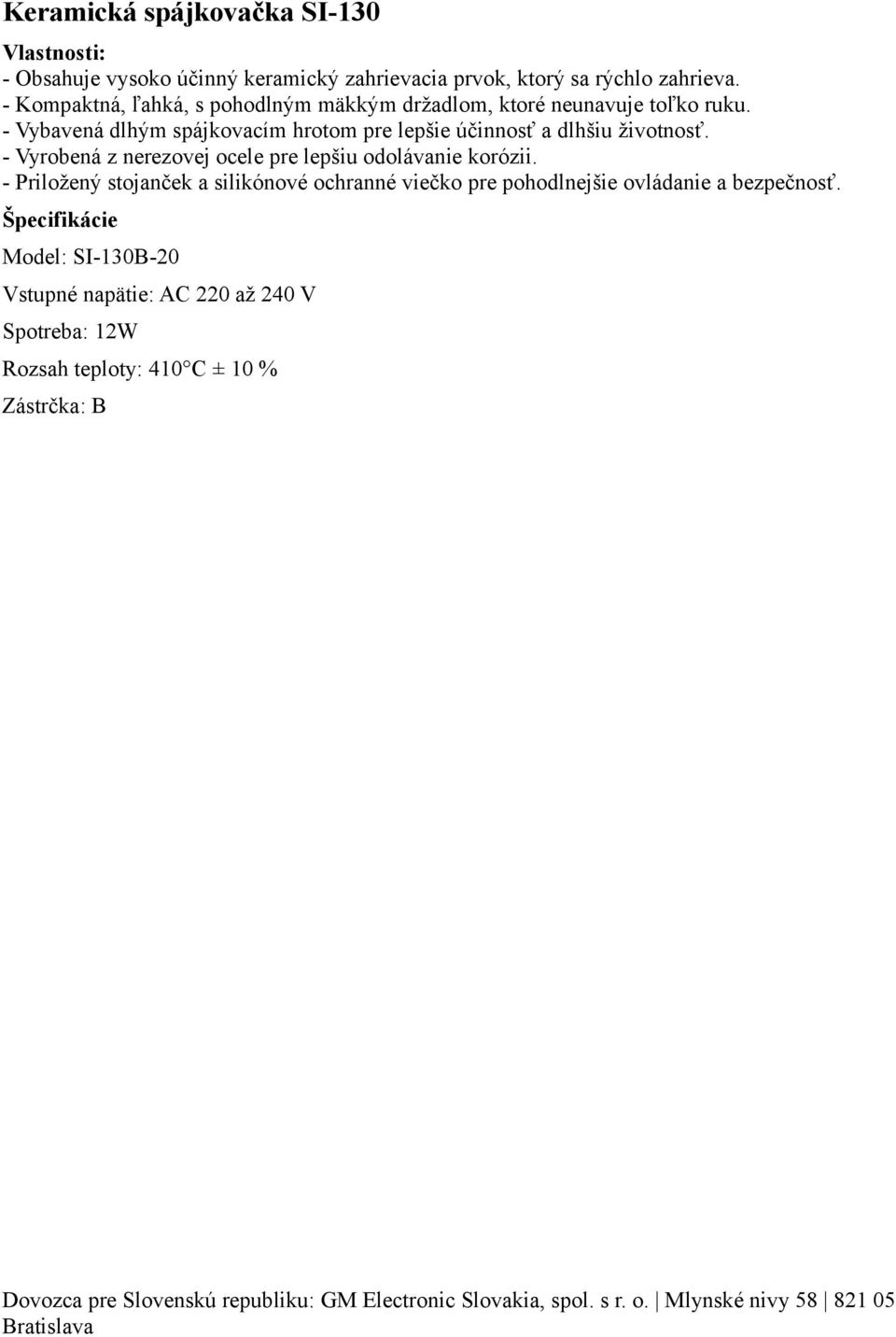

9 Keramická spájkovačka SI-130 Vlastnosti: - Obsahuje vysoko účinný keramický zahrievacia prvok, ktorý sa rýchlo zahrieva. - Kompaktná, ľahká, s pohodlným mäkkým držadlom, ktoré neunavuje toľko ruku. - Vybavená dlhým spájkovacím hrotom pre lepšie účinnosť a dlhšiu životnosť. - Vyrobená z nerezovej ocele pre lepšiu odolávanie korózii. - Priložený stojanček a silikónové ochranné viečko pre pohodlnejšie ovládanie a bezpečnosť. Špecifikácie Model: SI-130B-20 Vstupné napätie: AC 220 až 240 V Spotreba: 12W Rozsah teploty: 410 C ± 10 % Zástrčka: B Dovozca pre Slovenskú republiku: GM Electronic Slovakia, spol. s r. o. Mlynské nivy Bratislava

- Vyrobená z nerezovej ocele pre lepšiu odolávanie korózii. - Priložený stojanček a silikónové ochranné viečko pre pohodlnejšie ovládanie a bezpečnosť.

10 Tester káblov 3PK-NT007N Test koaxiálneho kábla (BNC) 1) Zapojte jeden koniec do BNC konektora na hlavnej jednotke a druhý do oddeleného terminátora. 2) Stlačte vypínač, aby ste prístroj zapli. LED power zabliká na znamenie, že napájanie funguje správne. 3) Potom, čo je kábel zapojený, BNC LED by mala zostať zhasnutá. Ak BNC LED zostane rozsvietená, kábel je chybný. 4) Stlačte tlačidlo na ľavej strane hlavnej jednotky. BNC LED indikátor sa rozsvieti na zeleno, ak je kábel v poriadku. Ak sa rozsvieti červeno alebo vôbec, kábel je chybný. Test 10-Base-T, AT & T 258A, EIA / TIA 568, Token ring kábla 1) Zapojte jeden koniec do jacku na hlavnej jednotke a druhý do oddeleného terminátora. 2) Stlačte vypínač, aby ste prístroj zapli. LED power zabliká na znamenie, že napájanie funguje správne. 3) Akonáhle je zapnuté napájanie, LED na oddelenom terminátora začnú skenovať. Ak je kábel v poriadku, LED zodpovedajúce každému pripojenému páru sa rozsvieti na zeleno. Ak sa rozsvieti najprv zelene a potom červeno alebo sa nerozsvieti vôbec, kábel je chybný. 4) Ak je kábel tienený, môžete otestovať tienenie stlačením GND prepínača. Zodpovedajúce LED a GND LED sa rozsvietia všetky zelene, okrem LED páru 3 a 6, ktoré nesvieti. Ak je akákoľvek LED rozsvietená najprv zelene a potom na červeno, alebo sa nerozsvieti vôbec, znamená to, že tienenie je chybné. Pozor! Nepripájajte k testera kábel, ktorý je pod napätím! Tester je možné týmto spôsobom zničiť!

4) Stlačte tlačidlo na ľavej strane hlavnej jednotky. BNC LED indikátor sa rozsvieti na zeleno, ak je kábel v poriadku. Ak sa rozsvieti červeno alebo vôbec, kábel je chybný.
