Sada nářadí pro servis notebooků PROSKIT PK-2073B

Transkript

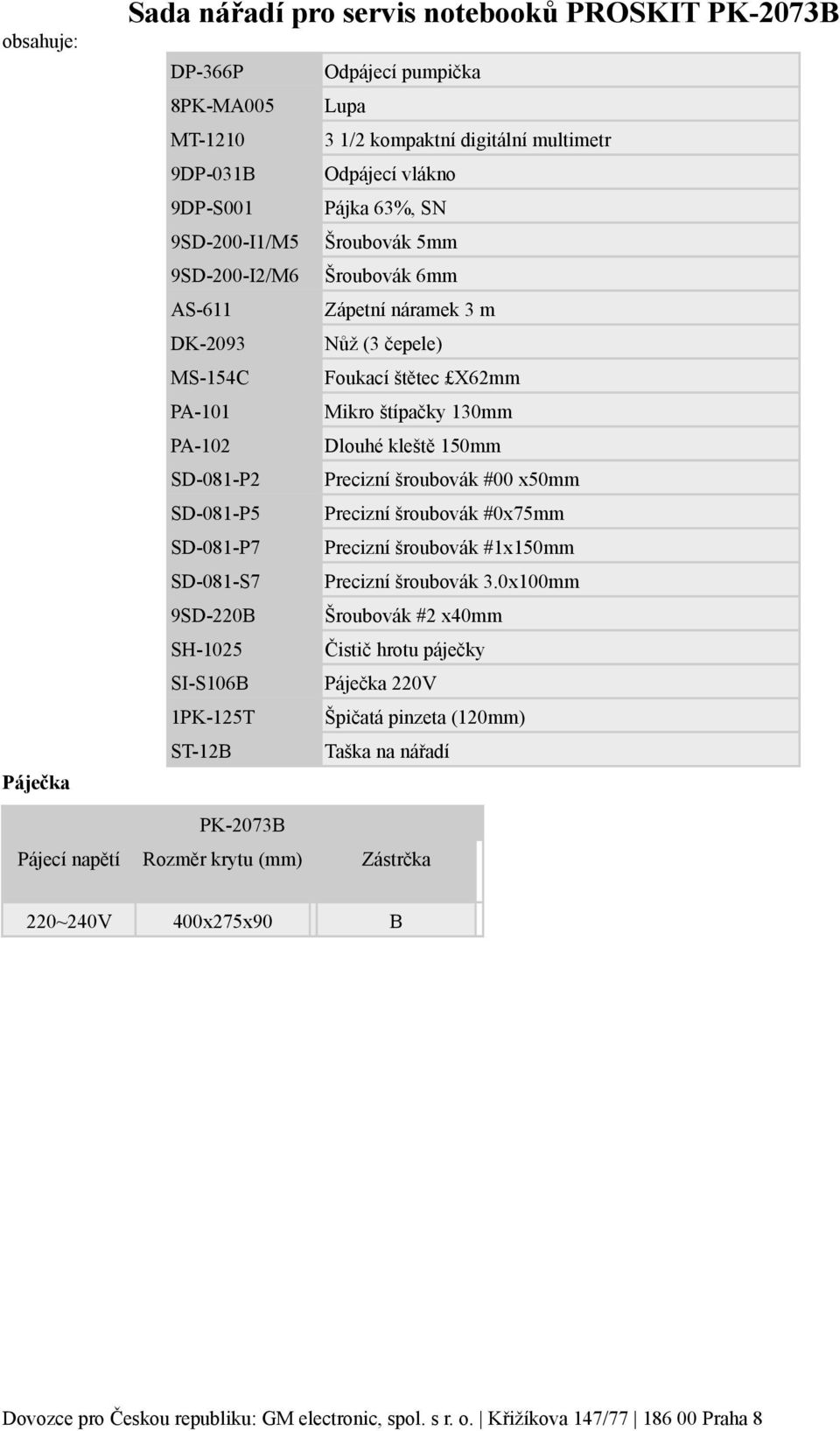

1 obsahuje: Páječka Sada nářadí pro servis notebooků PROSKIT PK-2073B DP-366P Odpájecí pumpička 8PK-MA005 Lupa MT /2 kompaktní digitální multimetr 9DP-031B Odpájecí vlákno 9DP-S001 Pájka 63%, SN 9SD-200-I1/M5 Šroubovák 5mm 9SD-200-I2/M6 Šroubovák 6mm AS-611 Zápetní náramek 3 m DK-2093 Nůž (3 čepele) MS-154C Foukací štětec X62mm PA-101 Mikro štípačky 130mm PA-102 Dlouhé kleště 150mm SD-081-P2 Precizní šroubovák #00 x50mm SD-081-P5 Precizní šroubovák #0x75mm SD-081-P7 Precizní šroubovák #1x150mm SD-081-S7 Precizní šroubovák 3.0x100mm 9SD-220B Šroubovák #2 x40mm SH-1025 Čistič hrotu páječky SI-S106B Páječka 220V 1PK-125T Špičatá pinzeta (120mm) ST-12B Taška na nářadí PK-2073B Pájecí napětí Rozměr krytu (mm) Zástrčka 220~240V 400x275x90 B Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8

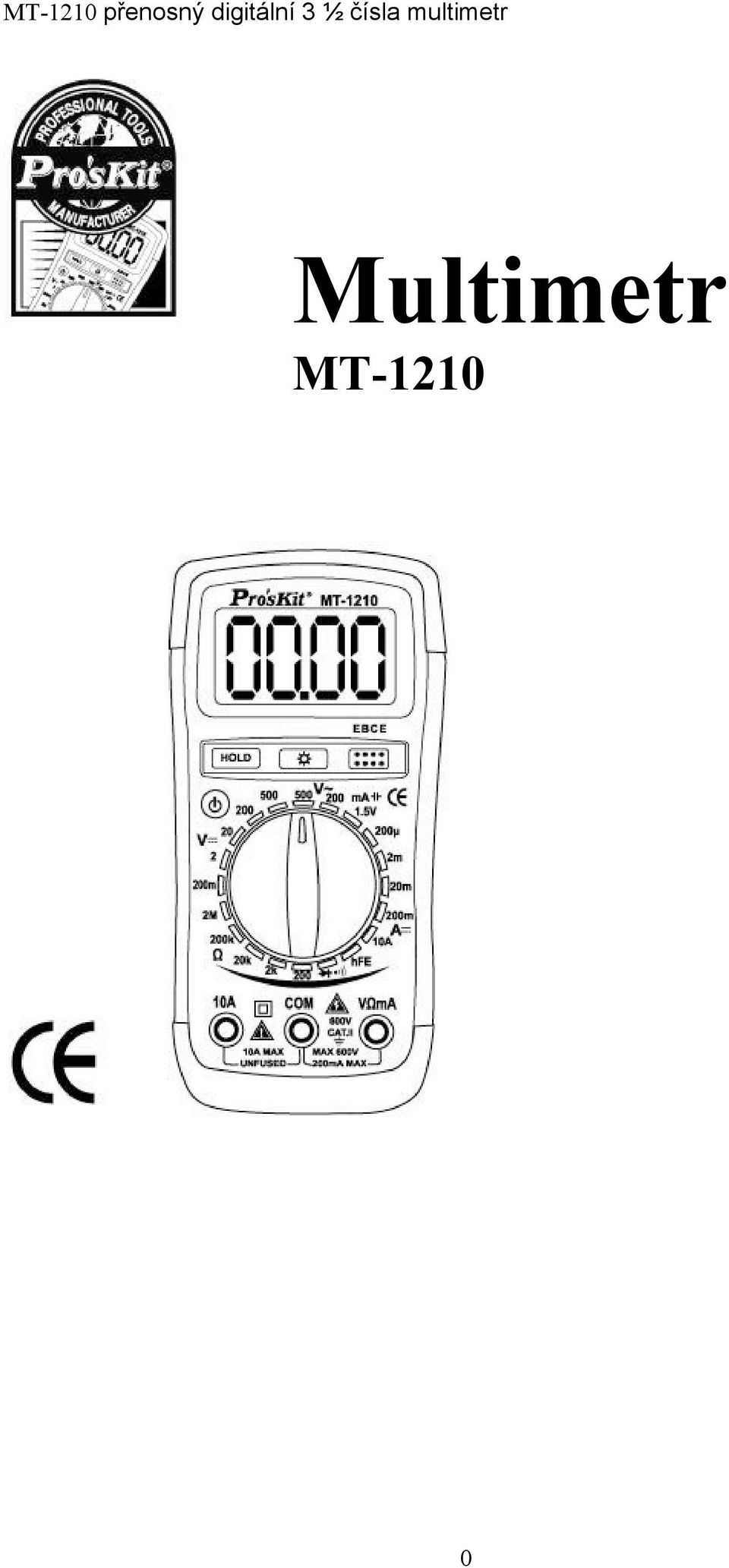

2 Multimetr MT

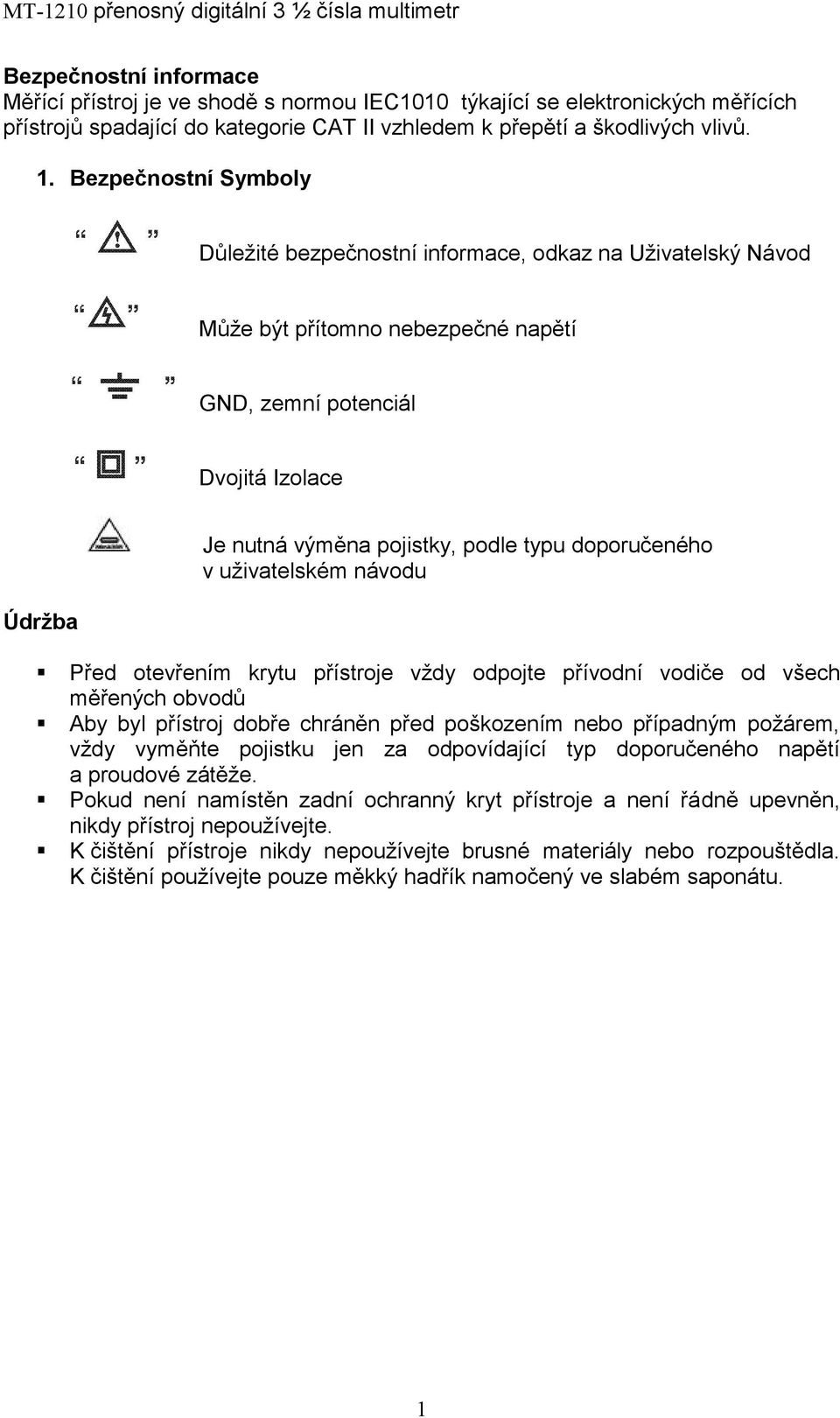

3 Bezpečnostní informace Měřící přístroj je ve shodě s normou IEC1010 týkající se elektronických měřících přístrojů spadající do kategorie CAT II vzhledem k přepětí a škodlivých vlivů. 1. Bezpečnostní Symboly Důležité bezpečnostní informace, odkaz na Uživatelský Návod Může být přítomno nebezpečné napětí GND, zemní potenciál Dvojitá Izolace Údržba Je nutná výměna pojistky, podle typu doporučeného v uživatelském návodu Před otevřením krytu přístroje vždy odpojte přívodní vodiče od všech měřených obvodů Aby byl přístroj dobře chráněn před poškozením nebo případným požárem, vždy vyměňte pojistku jen za odpovídající typ doporučeného napětí a proudové zátěže. Pokud není namístěn zadní ochranný kryt přístroje a není řádně upevněn, nikdy přístroj nepoužívejte. K čištění přístroje nikdy nepoužívejte brusné materiály nebo rozpouštědla. K čištění používejte pouze měkký hadřík namočený ve slabém saponátu. 1

4 V průběhu používání přístroje Nikdy nepřekračujte ochranné limitní hodnoty, které jsou vyznačeny ve specifikaci pro každý měřící rozsah. Nikdy se nedotýkejte nezapojených vstupních terminálů pokud je přístroj připojen k měřenému obvodu. Nikdy neměřte přístrojem napětí, které by mohlo překročit hodnotu 500V vztaženo k zemnímu potenciálu podle zapojení a normy kategorie II. Pokud vám není známa předem přibližně hodnota měřené veličiny, nastavte pro první měření nejvyšší rozsah. Před změnou rozsahu nebo funkce pomocí rotačního přepínače, odpojte měřící vodiče od měřeného obvodu. Při provádění měření na TV obvodech nebo obvodech spínaných zdrojů mějte vždy na paměti, že zde mlže být napětí o pulsech velmi vysoké hodnoty, které by mohly měřící přístroj poškodit. Vždy buďte velmi opatrní při práci s napětím vyšším než 60V DC nebo 30V AC rms. Během měření držte měřící sondu v prstech vždy za ochranným kroužkem. Nepřipojujte měřené součástky do slotu hfe pokud současně měříte napětí na svorkách pro měření napětí. Nikdy neprovádějte měření odporu na obvodech pod napětím. Všeobecný popis Tento měřící přístroj je přenosný digitální 3 ½ čísla multimetr pro měření DC a AC napětí, DC proudu, odporu, Diod, Tranzistoru a testu kontinuity obvodu. Přístroj je napájen z Baterií. Podle volby můžete použít podsvícení displeje. 2

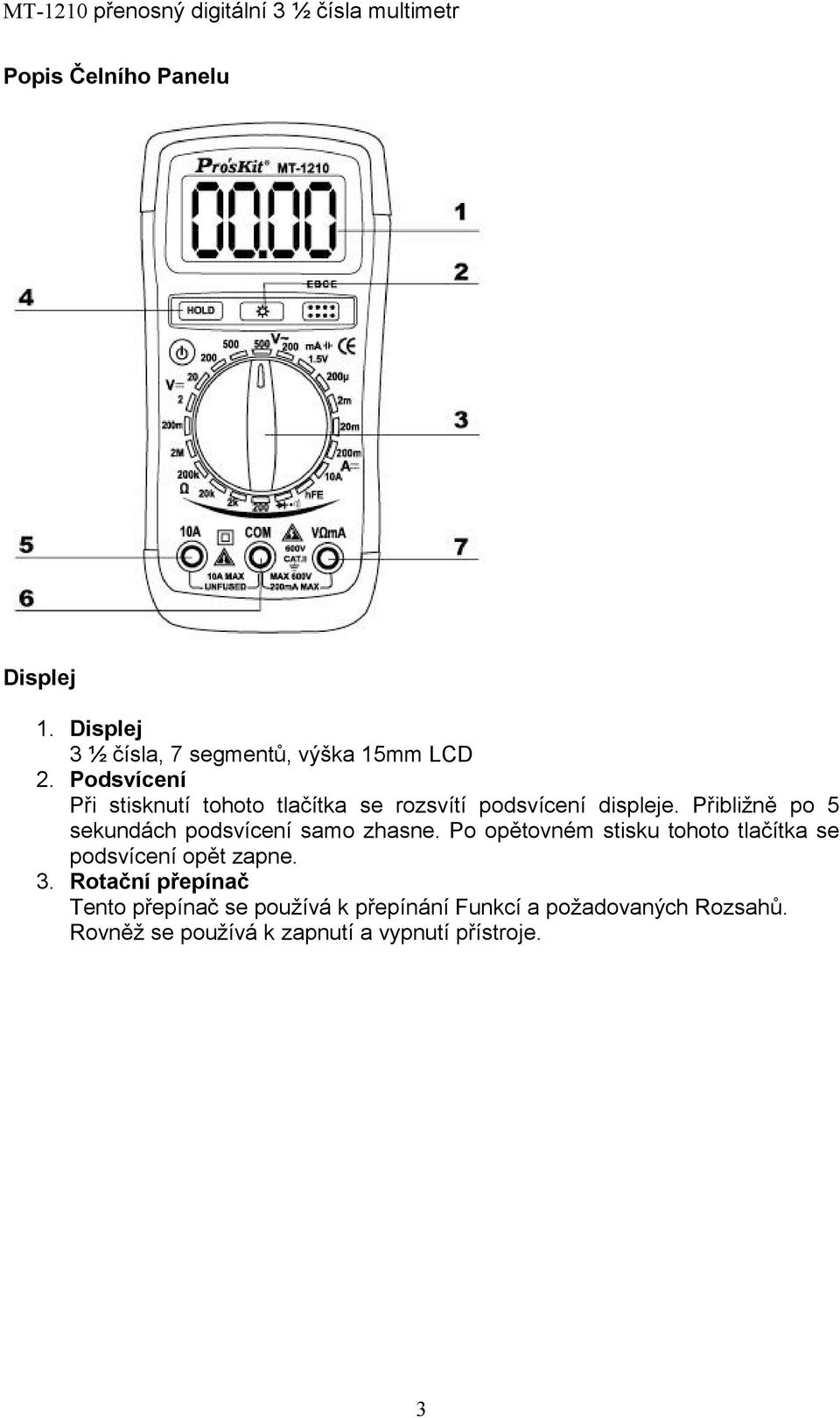

5 Popis Čelního Panelu Displej 1. Displej 3 ½ čísla, 7 segmentů, výška 15mm LCD 2. Podsvícení Při stisknutí tohoto tlačítka se rozsvítí podsvícení displeje. Přibližně po 5 sekundách podsvícení samo zhasne. Po opětovném stisku tohoto tlačítka se podsvícení opět zapne. 3. Rotační přepínač Tento přepínač se používá k přepínání Funkcí a požadovaných Rozsahů. Rovněž se používá k zapnutí a vypnutí přístroje. 3

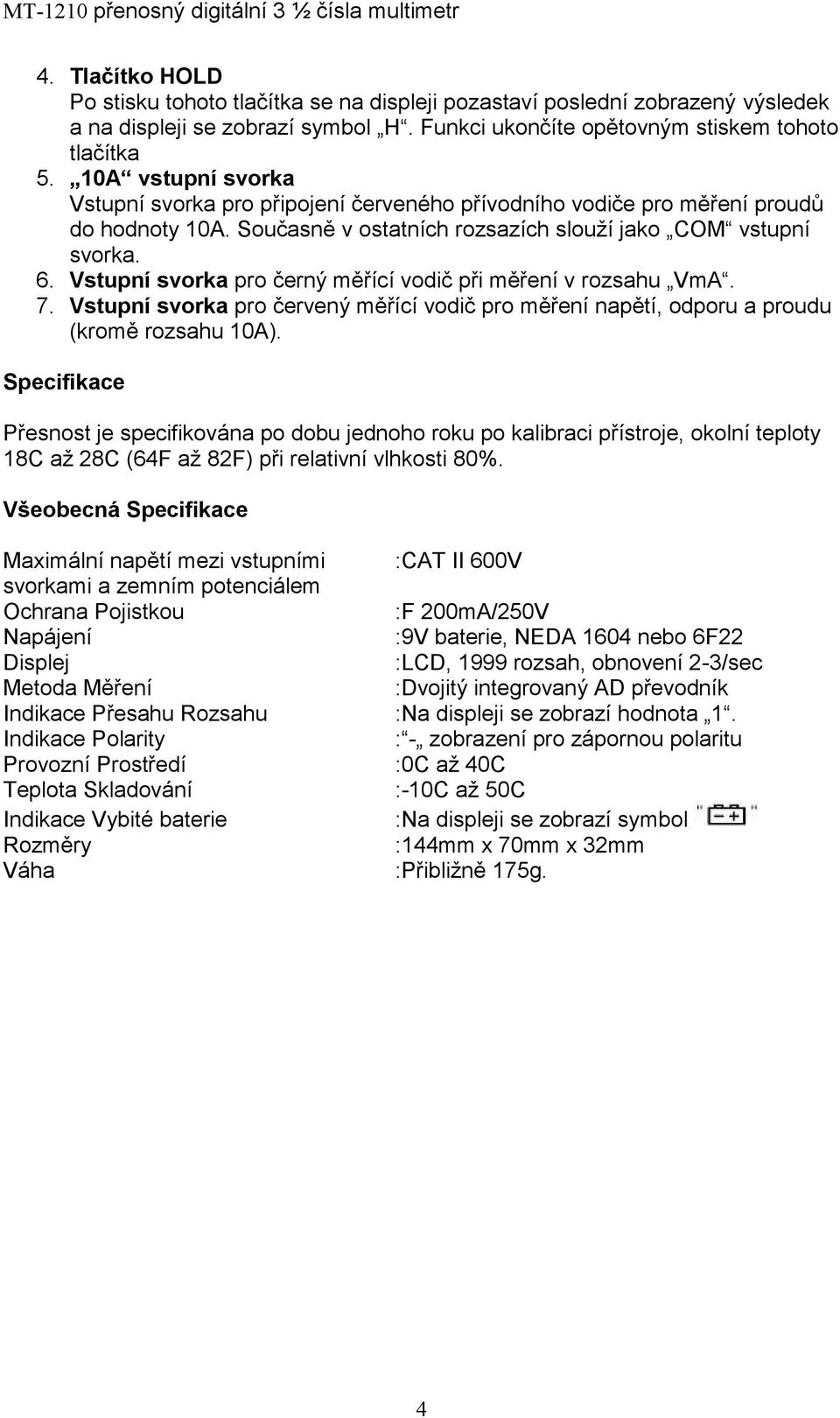

6 4. Tlačítko HOLD Po stisku tohoto tlačítka se na displeji pozastaví poslední zobrazený výsledek a na displeji se zobrazí symbol H. Funkci ukončíte opětovným stiskem tohoto tlačítka 5. 10A vstupní svorka Vstupní svorka pro připojení červeného přívodního vodiče pro měření proudů do hodnoty 10A. Současně v ostatních rozsazích slouží jako COM vstupní svorka. 6. Vstupní svorka pro černý měřící vodič při měření v rozsahu VmA. 7. Vstupní svorka pro červený měřící vodič pro měření napětí, odporu a proudu (kromě rozsahu 10A). Specifikace Přesnost je specifikována po dobu jednoho roku po kalibraci přístroje, okolní teploty 18C až 28C (64F až 82F) při relativní vlhkosti 80%. Všeobecná Specifikace Maximální napětí mezi vstupními :CAT II 600V svorkami a zemním potenciálem Ochrana Pojistkou :F 200mA/250V Napájení :9V baterie, NEDA 1604 nebo 6F22 Displej :LCD, 1999 rozsah, obnovení 2-3/sec Metoda Měření :Dvojitý integrovaný AD převodník Indikace Přesahu Rozsahu :Na displeji se zobrazí hodnota 1. Indikace Polarity : - zobrazení pro zápornou polaritu Provozní Prostředí :0C až 40C Teplota Skladování :-10C až 50C Indikace Vybité baterie :Na displeji se zobrazí symbol Rozměry :144mm x 70mm x 32mm Váha :Přibližně 175g. 4

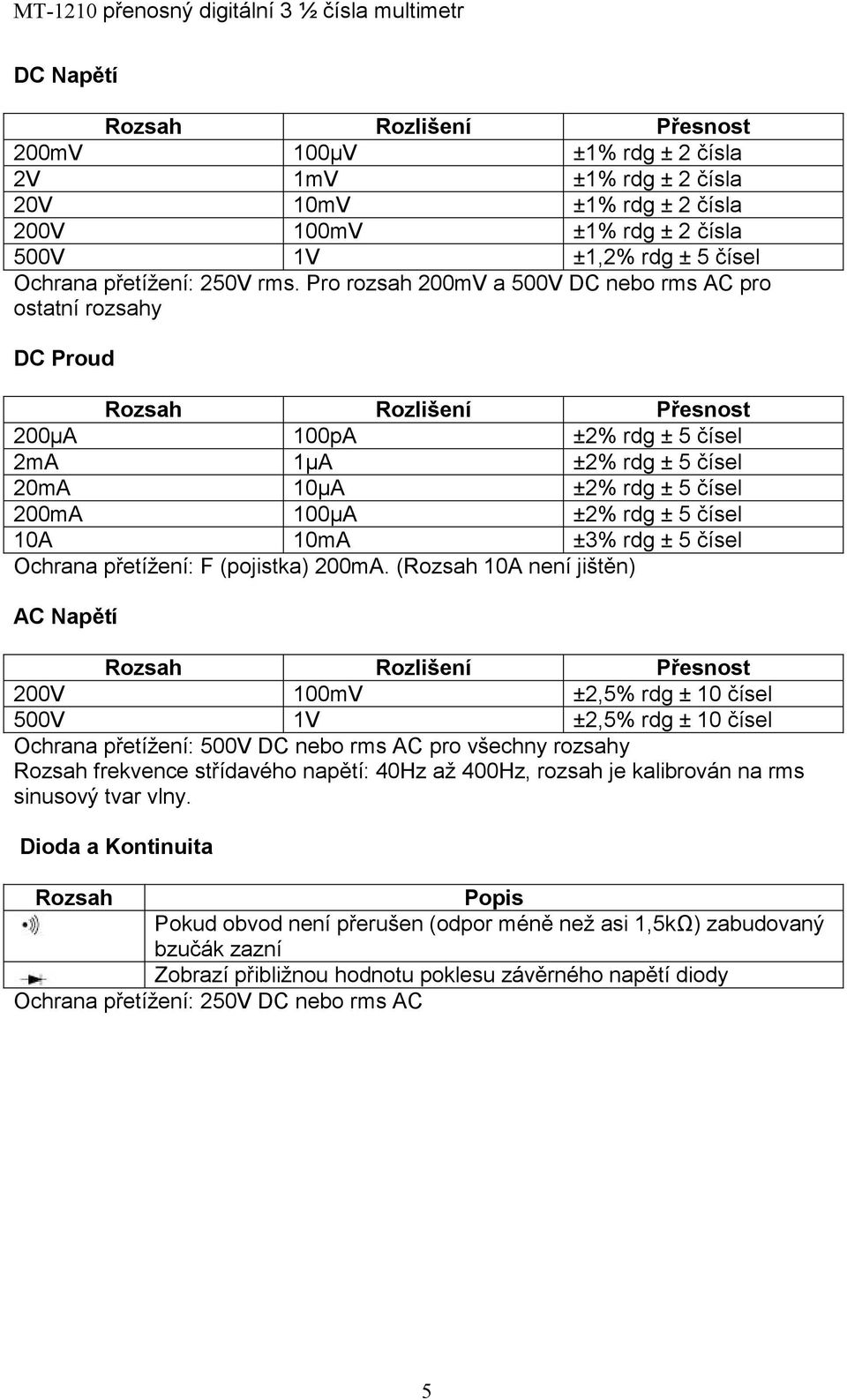

7 DC Napětí Rozsah Rozlišení Přesnost 200mV 100µV ±1% rdg ± 2 čísla 2V 1mV ±1% rdg ± 2 čísla 20V 10mV ±1% rdg ± 2 čísla 200V 100mV ±1% rdg ± 2 čísla 500V 1V ±1,2% rdg ± 5 čísel Ochrana přetížení: 250V rms. Pro rozsah 200mV a 500V DC nebo rms AC pro ostatní rozsahy DC Proud Rozsah Rozlišení Přesnost 200µA 100pA ±2% rdg ± 5 čísel 2mA 1µA ±2% rdg ± 5 čísel 20mA 10µA ±2% rdg ± 5 čísel 200mA 100µA ±2% rdg ± 5 čísel 10A 10mA ±3% rdg ± 5 čísel Ochrana přetížení: F (pojistka) 200mA. (Rozsah 10A není jištěn) AC Napětí Rozsah Rozlišení Přesnost 200V 100mV ±2,5% rdg ± 10 čísel 500V 1V ±2,5% rdg ± 10 čísel Ochrana přetížení: 500V DC nebo rms AC pro všechny rozsahy Rozsah frekvence střídavého napětí: 40Hz až 400Hz, rozsah je kalibrován na rms sinusový tvar vlny. Dioda a Kontinuita Rozsah Popis Pokud obvod není přerušen (odpor méně než asi 1,5kΩ) zabudovaný bzučák zazní Zobrazí přibližnou hodnotu poklesu závěrného napětí diody Ochrana přetížení: 250V DC nebo rms AC 5

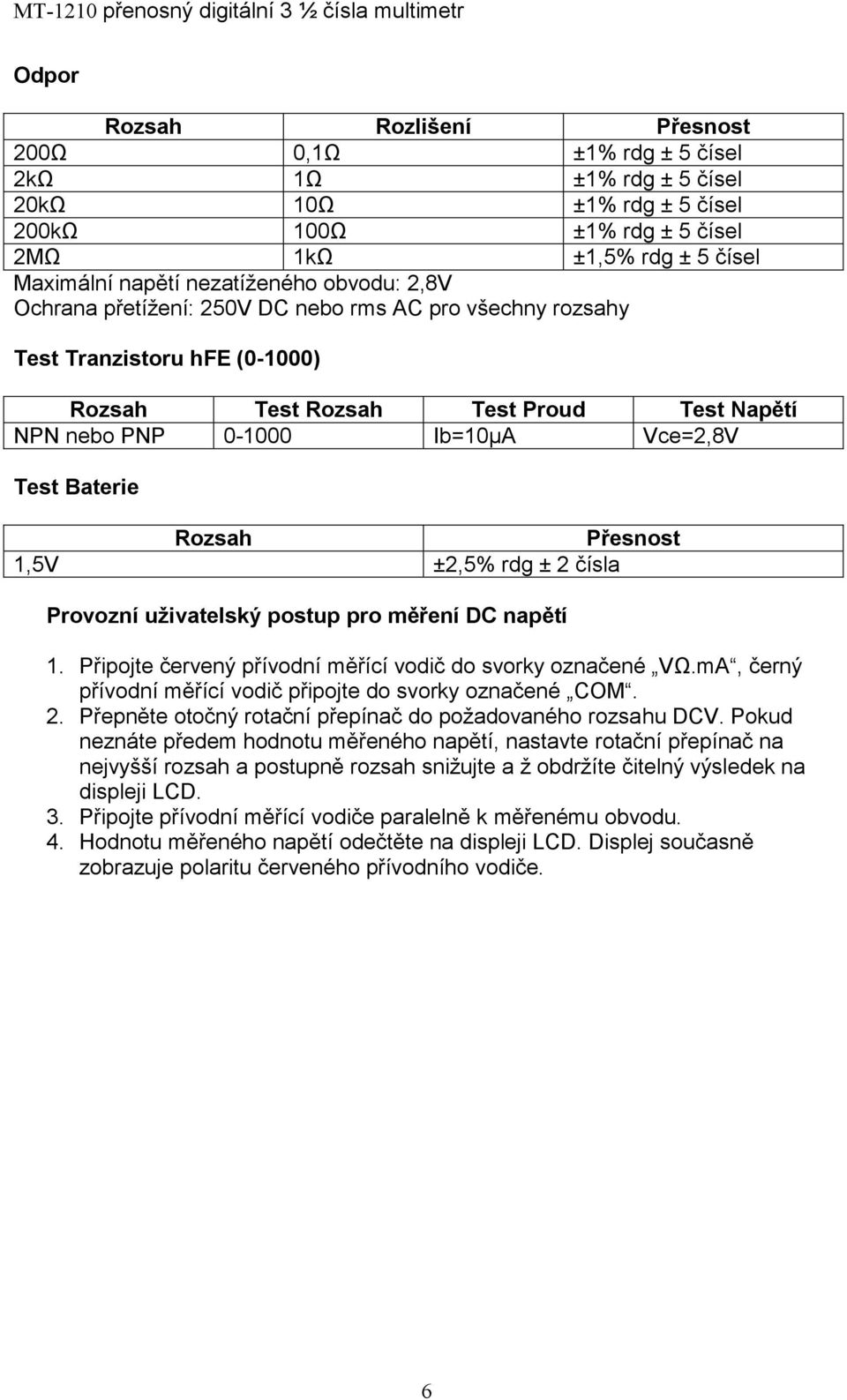

8 Odpor Rozsah Rozlišení Přesnost 200Ω 0,1Ω ±1% rdg ± 5 čísel 2kΩ 1Ω ±1% rdg ± 5 čísel 20kΩ 10Ω ±1% rdg ± 5 čísel 200kΩ 100Ω ±1% rdg ± 5 čísel 2MΩ 1kΩ ±1,5% rdg ± 5 čísel Maximální napětí nezatíženého obvodu: 2,8V Ochrana přetížení: 250V DC nebo rms AC pro všechny rozsahy Test Tranzistoru hfe (0-1000) Rozsah Test Rozsah Test Proud Test Napětí NPN nebo PNP Ib=10µA Vce=2,8V Test Baterie Rozsah Přesnost 1,5V ±2,5% rdg ± 2 čísla Provozní uživatelský postup pro měření DC napětí 1. Připojte červený přívodní měřící vodič do svorky označené VΩ.mA, černý přívodní měřící vodič připojte do svorky označené COM. 2. Přepněte otočný rotační přepínač do požadovaného rozsahu DCV. Pokud neznáte předem hodnotu měřeného napětí, nastavte rotační přepínač na nejvyšší rozsah a postupně rozsah snižujte a ž obdržíte čitelný výsledek na displeji LCD. 3. Připojte přívodní měřící vodiče paralelně k měřenému obvodu. 4. Hodnotu měřeného napětí odečtěte na displeji LCD. Displej současně zobrazuje polaritu červeného přívodního vodiče. 6

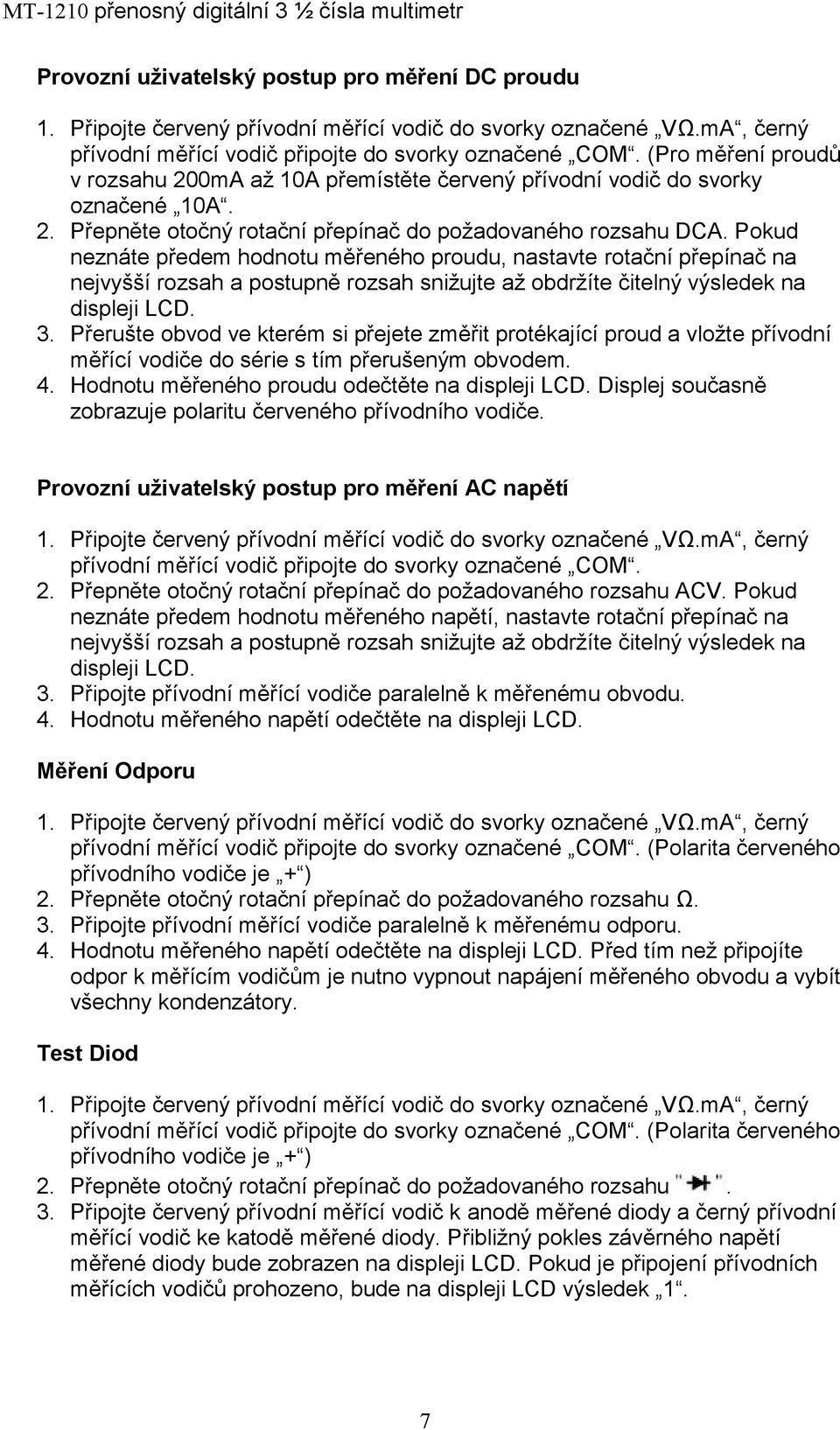

9 Provozní uživatelský postup pro měření DC proudu 1. Připojte červený přívodní měřící vodič do svorky označené VΩ.mA, černý přívodní měřící vodič připojte do svorky označené COM. (Pro měření proudů v rozsahu 200mA až 10A přemístěte červený přívodní vodič do svorky označené 10A. 2. Přepněte otočný rotační přepínač do požadovaného rozsahu DCA. Pokud neznáte předem hodnotu měřeného proudu, nastavte rotační přepínač na nejvyšší rozsah a postupně rozsah snižujte až obdržíte čitelný výsledek na displeji LCD. 3. Přerušte obvod ve kterém si přejete změřit protékající proud a vložte přívodní měřící vodiče do série s tím přerušeným obvodem. 4. Hodnotu měřeného proudu odečtěte na displeji LCD. Displej současně zobrazuje polaritu červeného přívodního vodiče. Provozní uživatelský postup pro měření AC napětí 1. Připojte červený přívodní měřící vodič do svorky označené VΩ.mA, černý přívodní měřící vodič připojte do svorky označené COM. 2. Přepněte otočný rotační přepínač do požadovaného rozsahu ACV. Pokud neznáte předem hodnotu měřeného napětí, nastavte rotační přepínač na nejvyšší rozsah a postupně rozsah snižujte až obdržíte čitelný výsledek na displeji LCD. 3. Připojte přívodní měřící vodiče paralelně k měřenému obvodu. 4. Hodnotu měřeného napětí odečtěte na displeji LCD. Měření Odporu 1. Připojte červený přívodní měřící vodič do svorky označené VΩ.mA, černý přívodní měřící vodič připojte do svorky označené COM. (Polarita červeného přívodního vodiče je + ) 2. Přepněte otočný rotační přepínač do požadovaného rozsahu Ω. 3. Připojte přívodní měřící vodiče paralelně k měřenému odporu. 4. Hodnotu měřeného napětí odečtěte na displeji LCD. Před tím než připojíte odpor k měřícím vodičům je nutno vypnout napájení měřeného obvodu a vybít všechny kondenzátory. Test Diod 1. Připojte červený přívodní měřící vodič do svorky označené VΩ.mA, černý přívodní měřící vodič připojte do svorky označené COM. (Polarita červeného přívodního vodiče je + ) 2. Přepněte otočný rotační přepínač do požadovaného rozsahu. 3. Připojte červený přívodní měřící vodič k anodě měřené diody a černý přívodní měřící vodič ke katodě měřené diody. Přibližný pokles závěrného napětí měřené diody bude zobrazen na displeji LCD. Pokud je připojení přívodních měřících vodičů prohozeno, bude na displeji LCD výsledek 1. 7

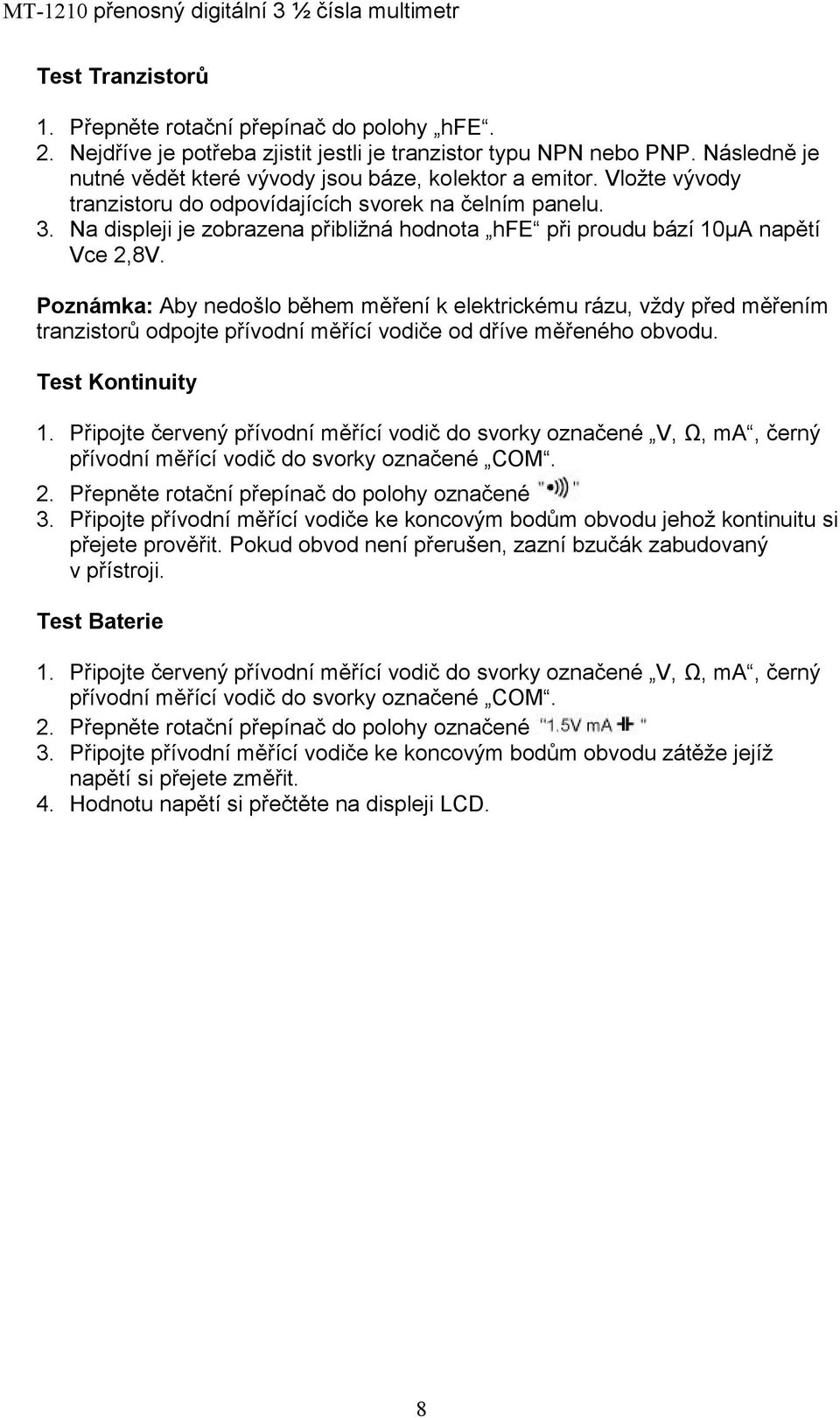

10 Test Tranzistorů 1. Přepněte rotační přepínač do polohy hfe. 2. Nejdříve je potřeba zjistit jestli je tranzistor typu NPN nebo PNP. Následně je nutné vědět které vývody jsou báze, kolektor a emitor. Vložte vývody tranzistoru do odpovídajících svorek na čelním panelu. 3. Na displeji je zobrazena přibližná hodnota hfe při proudu bází 10µA napětí Vce 2,8V. Poznámka: Aby nedošlo během měření k elektrickému rázu, vždy před měřením tranzistorů odpojte přívodní měřící vodiče od dříve měřeného obvodu. Test Kontinuity 1. Připojte červený přívodní měřící vodič do svorky označené V, Ω, ma, černý přívodní měřící vodič do svorky označené COM. 2. Přepněte rotační přepínač do polohy označené 3. Připojte přívodní měřící vodiče ke koncovým bodům obvodu jehož kontinuitu si přejete prověřit. Pokud obvod není přerušen, zazní bzučák zabudovaný v přístroji. Test Baterie 1. Připojte červený přívodní měřící vodič do svorky označené V, Ω, ma, černý přívodní měřící vodič do svorky označené COM. 2. Přepněte rotační přepínač do polohy označené 3. Připojte přívodní měřící vodiče ke koncovým bodům obvodu zátěže jejíž napětí si přejete změřit. 4. Hodnotu napětí si přečtěte na displeji LCD. 8

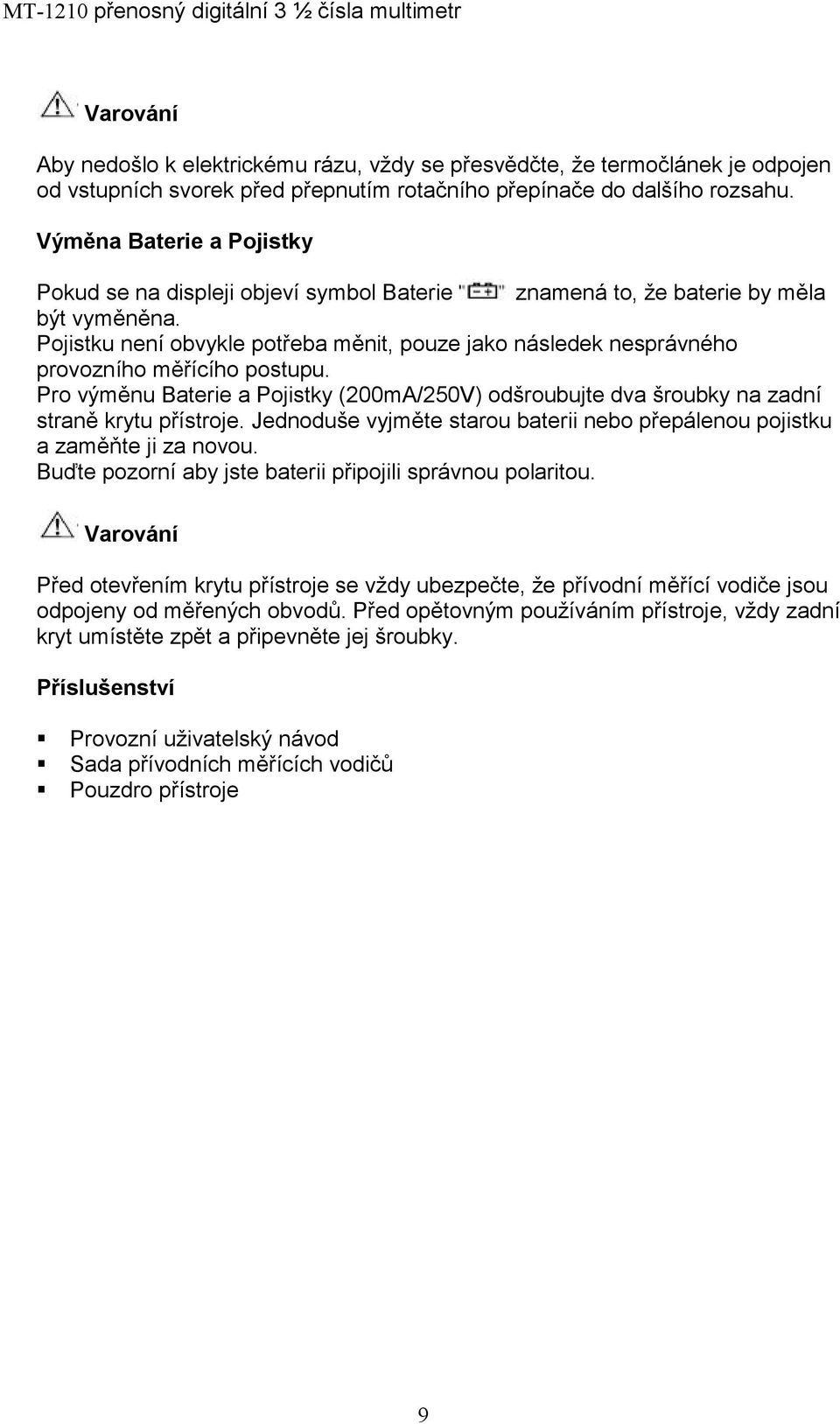

11 Varování Aby nedošlo k elektrickému rázu, vždy se přesvědčte, že termočlánek je odpojen od vstupních svorek před přepnutím rotačního přepínače do dalšího rozsahu. Výměna Baterie a Pojistky Pokud se na displeji objeví symbol Baterie znamená to, že baterie by měla být vyměněna. Pojistku není obvykle potřeba měnit, pouze jako následek nesprávného provozního měřícího postupu. Pro výměnu Baterie a Pojistky (200mA/250V) odšroubujte dva šroubky na zadní straně krytu přístroje. Jednoduše vyjměte starou baterii nebo přepálenou pojistku a zaměňte ji za novou. Buďte pozorní aby jste baterii připojili správnou polaritou. Varování Před otevřením krytu přístroje se vždy ubezpečte, že přívodní měřící vodiče jsou odpojeny od měřených obvodů. Před opětovným používáním přístroje, vždy zadní kryt umístěte zpět a připevněte jej šroubky. Příslušenství Provozní uživatelský návod Sada přívodních měřících vodičů Pouzdro přístroje 9

12 PROKIT S INDUSTRIES CO., LTD. pk@meil.prokits.com.tw 10

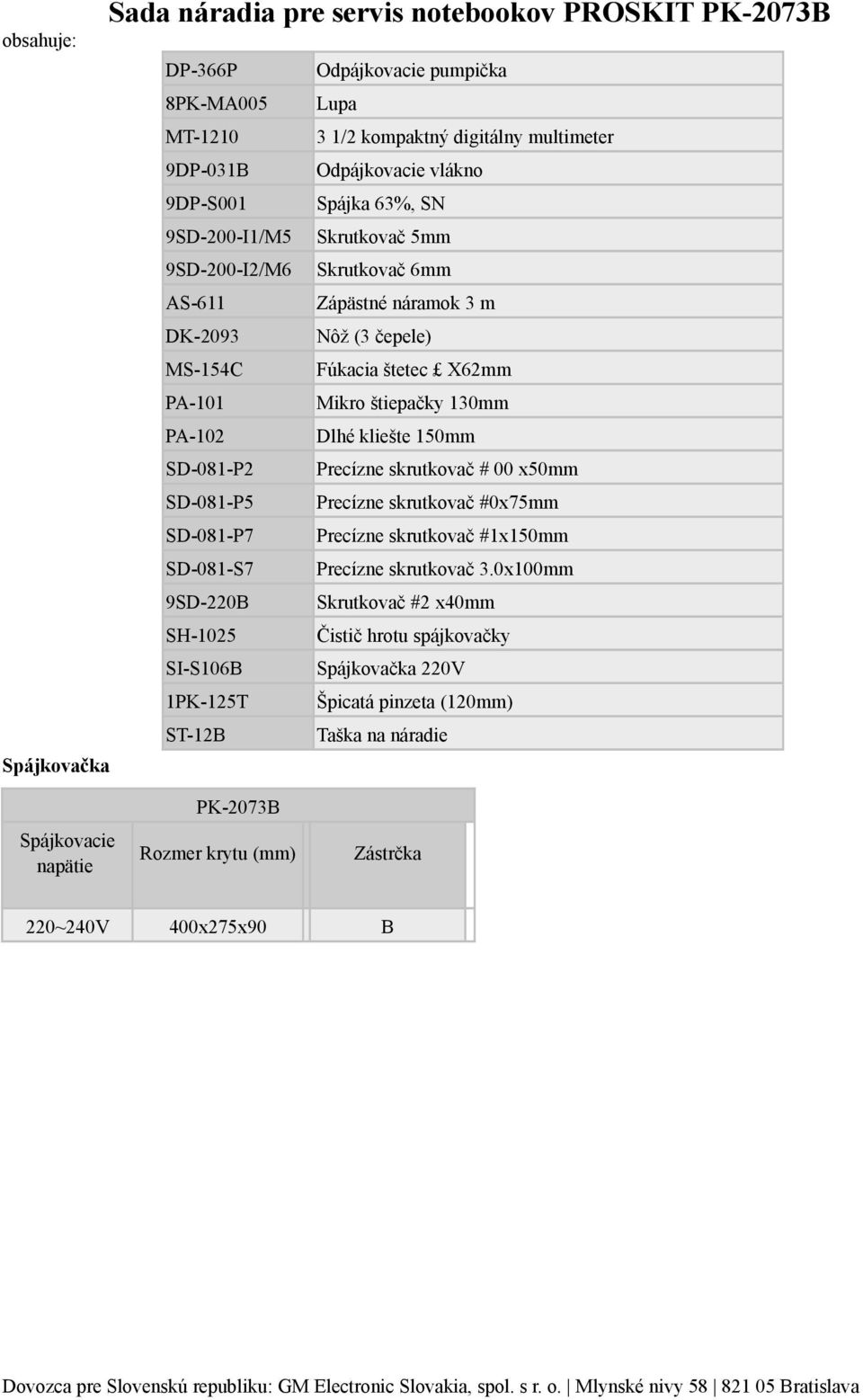

13 obsahuje: Sada náradia pre servis notebookov PROSKIT PK-2073B DP-366P Odpájkovacie pumpička 8PK-MA005 Lupa MT /2 kompaktný digitálny multimeter 9DP-031B Odpájkovacie vlákno 9DP-S001 Spájka 63%, SN 9SD-200-I1/M5 Skrutkovač 5mm 9SD-200-I2/M6 Skrutkovač 6mm AS-611 Zápästné náramok 3 m DK-2093 Nôž (3 čepele) MS-154C Fúkacia štetec X62mm PA-101 Mikro štiepačky 130mm PA-102 Dlhé kliešte 150mm SD-081-P2 Precízne skrutkovač # 00 x50mm SD-081-P5 Precízne skrutkovač #0x75mm SD-081-P7 Precízne skrutkovač #1x150mm SD-081-S7 Precízne skrutkovač 3.0x100mm 9SD-220B Skrutkovač #2 x40mm SH-1025 Čistič hrotu spájkovačky SI-S106B Spájkovačka 220V 1PK-125T Špicatá pinzeta (120mm) ST-12B Taška na náradie Spájkovačka Spájkovacie napätie PK-2073B Rozmer krytu (mm) Zástrčka 220~240V 400x275x90 B Dovozca pre Slovenskú republiku: GM Electronic Slovakia, spol. s r. o. Mlynské nivy Bratislava

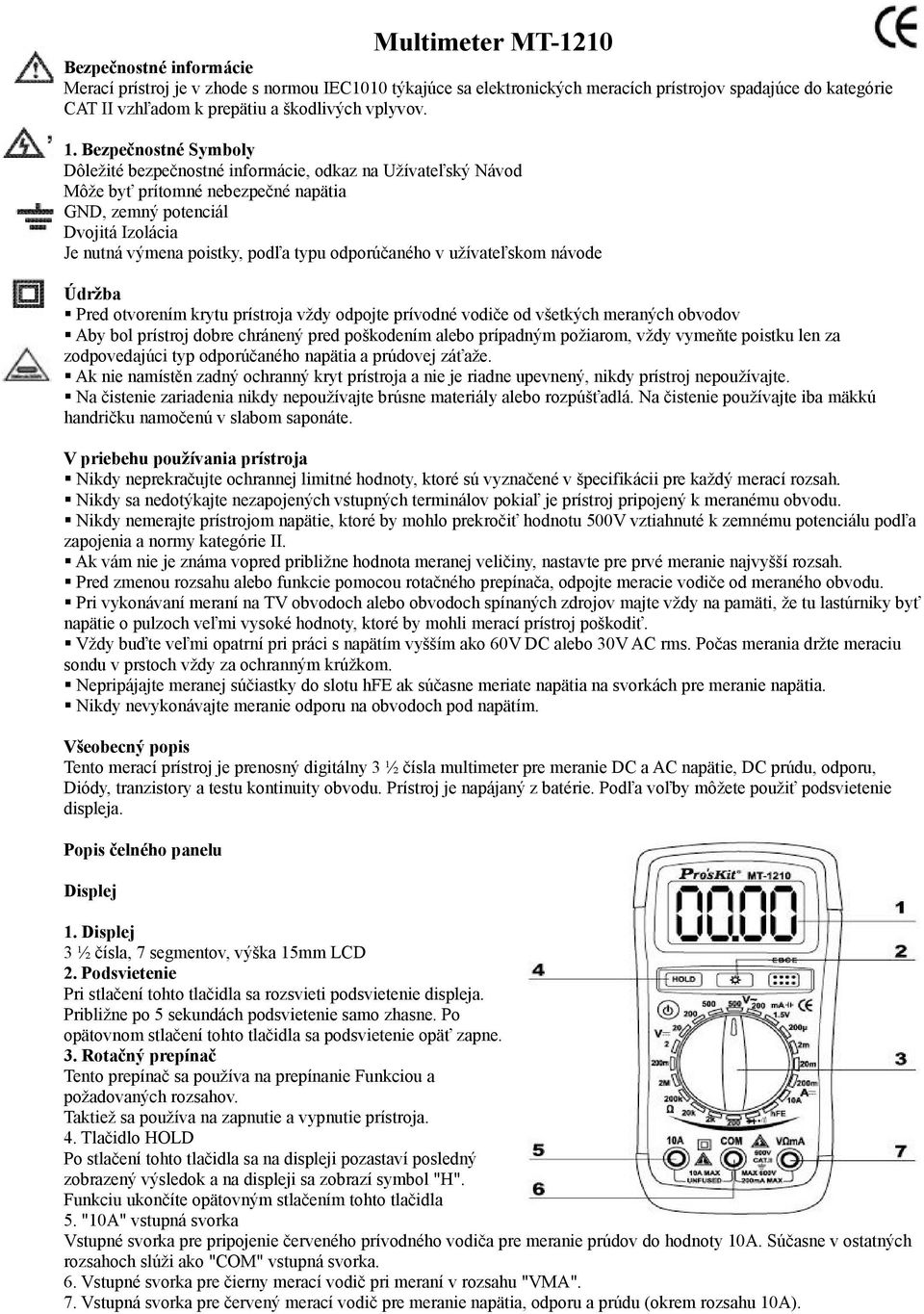

14 Multimeter MT-1210 Bezpečnostné informácie Merací prístroj je v zhode s normou IEC1010 týkajúce sa elektronických meracích prístrojov spadajúce do kategórie CAT II vzhľadom k prepätiu a škodlivých vplyvov. 1. Bezpečnostné Symboly Dôležité bezpečnostné informácie, odkaz na Užívateľský Návod Môže byť prítomné nebezpečné napätia GND, zemný potenciál Dvojitá Izolácia Je nutná výmena poistky, podľa typu odporúčaného v užívateľskom návode Údržba Pred otvorením krytu prístroja vždy odpojte prívodné vodiče od všetkých meraných obvodov Aby bol prístroj dobre chránený pred poškodením alebo prípadným požiarom, vždy vymeňte poistku len za zodpovedajúci typ odporúčaného napätia a prúdovej záťaže. Ak nie namístěn zadný ochranný kryt prístroja a nie je riadne upevnený, nikdy prístroj nepoužívajte. Na čistenie zariadenia nikdy nepoužívajte brúsne materiály alebo rozpúšťadlá. Na čistenie používajte iba mäkkú handričku namočenú v slabom saponáte. V priebehu používania prístroja Nikdy neprekračujte ochrannej limitné hodnoty, ktoré sú vyznačené v špecifikácii pre každý merací rozsah. Nikdy sa nedotýkajte nezapojených vstupných terminálov pokiaľ je prístroj pripojený k meranému obvodu. Nikdy nemerajte prístrojom napätie, ktoré by mohlo prekročiť hodnotu 500V vztiahnuté k zemnému potenciálu podľa zapojenia a normy kategórie II. Ak vám nie je známa vopred približne hodnota meranej veličiny, nastavte pre prvé meranie najvyšší rozsah. Pred zmenou rozsahu alebo funkcie pomocou rotačného prepínača, odpojte meracie vodiče od meraného obvodu. Pri vykonávaní meraní na TV obvodoch alebo obvodoch spínaných zdrojov majte vždy na pamäti, že tu lastúrniky byť napätie o pulzoch veľmi vysoké hodnoty, ktoré by mohli merací prístroj poškodiť. Vždy buďte veľmi opatrní pri práci s napätím vyšším ako 60V DC alebo 30V AC rms. Počas merania držte meraciu sondu v prstoch vždy za ochranným krúžkom. Nepripájajte meranej súčiastky do slotu hfe ak súčasne meriate napätia na svorkách pre meranie napätia. Nikdy nevykonávajte meranie odporu na obvodoch pod napätím. Všeobecný popis Tento merací prístroj je prenosný digitálny 3 ½ čísla multimeter pre meranie DC a AC napätie, DC prúdu, odporu, Diódy, tranzistory a testu kontinuity obvodu. Prístroj je napájaný z batérie. Podľa voľby môžete použiť podsvietenie displeja. Popis čelného panelu Displej 1. Displej 3 ½ čísla, 7 segmentov, výška 15mm LCD 2. Podsvietenie Pri stlačení tohto tlačidla sa rozsvieti podsvietenie displeja. Približne po 5 sekundách podsvietenie samo zhasne. Po opätovnom stlačení tohto tlačidla sa podsvietenie opäť zapne. 3. Rotačný prepínač Tento prepínač sa používa na prepínanie Funkciou a požadovaných rozsahov. Taktiež sa používa na zapnutie a vypnutie prístroja. 4. Tlačidlo HOLD Po stlačení tohto tlačidla sa na displeji pozastaví posledný zobrazený výsledok a na displeji sa zobrazí symbol "H". Funkciu ukončíte opätovným stlačením tohto tlačidla 5. "10A" vstupná svorka Vstupné svorka pre pripojenie červeného prívodného vodiča pre meranie prúdov do hodnoty 10A. Súčasne v ostatných rozsahoch slúži ako "COM" vstupná svorka. 6. Vstupné svorka pre čierny merací vodič pri meraní v rozsahu "VMA". 7. Vstupná svorka pre červený merací vodič pre meranie napätia, odporu a prúdu (okrem rozsahu 10A).

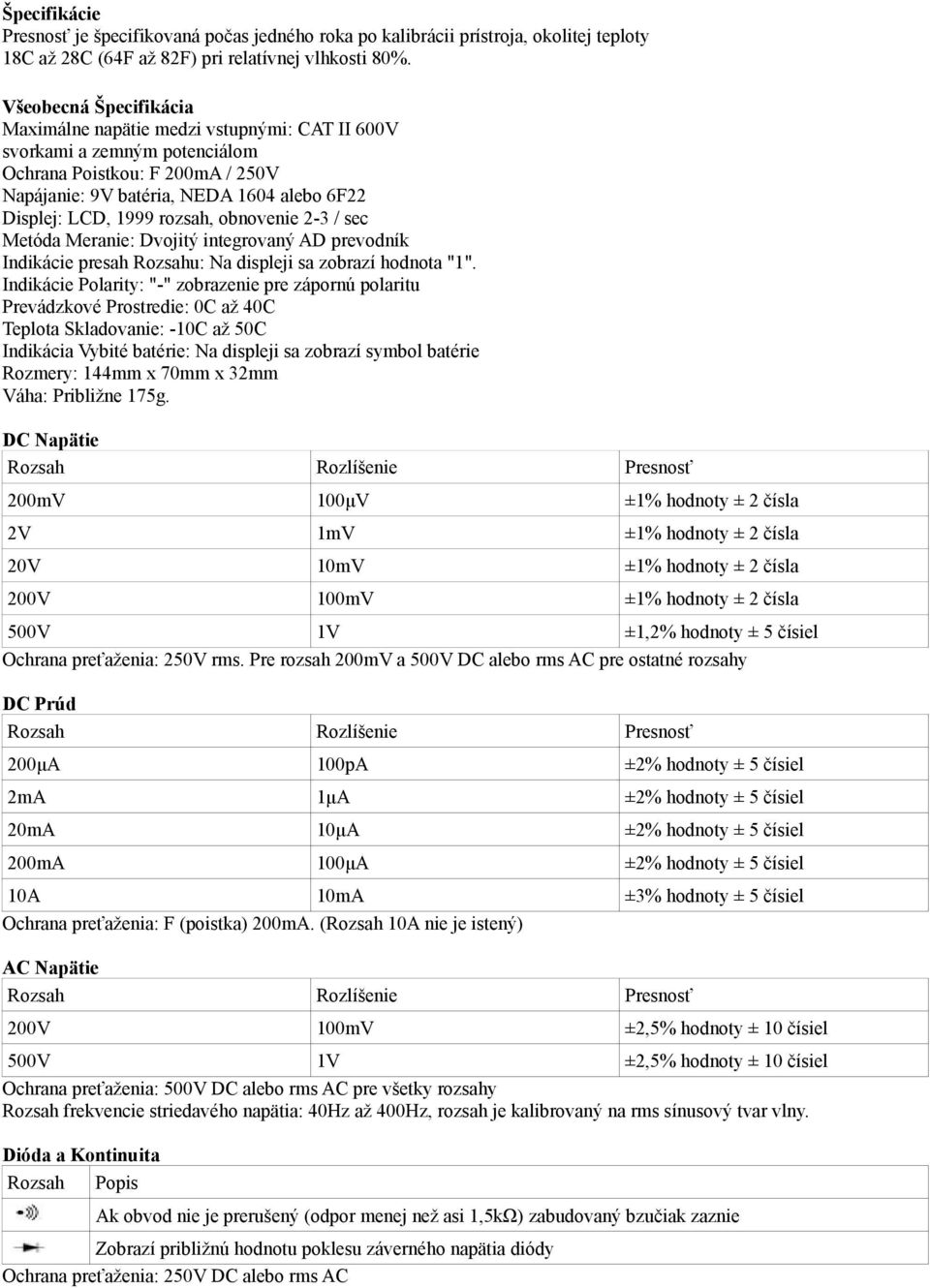

15 Špecifikácie Presnosť je špecifikovaná počas jedného roka po kalibrácii prístroja, okolitej teploty 18C až 28C (64F až 82F) pri relatívnej vlhkosti 80%. Všeobecná Špecifikácia Maximálne napätie medzi vstupnými: CAT II 600V svorkami a zemným potenciálom Ochrana Poistkou: F 200mA / 250V Napájanie: 9V batéria, NEDA 1604 alebo 6F22 Displej: LCD, 1999 rozsah, obnovenie 2-3 / sec Metóda Meranie: Dvojitý integrovaný AD prevodník Indikácie presah Rozsahu: Na displeji sa zobrazí hodnota "1". Indikácie Polarity: "-" zobrazenie pre zápornú polaritu Prevádzkové Prostredie: 0C až 40C Teplota Skladovanie: -10C až 50C Indikácia Vybité batérie: Na displeji sa zobrazí symbol batérie Rozmery: 144mm x 70mm x 32mm Váha: Približne 175g. DC Napätie Rozsah Rozlíšenie Presnosť 200mV 100μV ±1% hodnoty ± 2 čísla 2V 1mV ±1% hodnoty ± 2 čísla 20V 10mV ±1% hodnoty ± 2 čísla 200V 100mV ±1% hodnoty ± 2 čísla 500V 1V ±1,2% hodnoty ± 5 čísiel Ochrana preťaženia: 250V rms. Pre rozsah 200mV a 500V DC alebo rms AC pre ostatné rozsahy DC Prúd Rozsah Rozlíšenie Presnosť 200μA 100pA ±2% hodnoty ± 5 čísiel 2mA 1μA ±2% hodnoty ± 5 čísiel 20mA 10μA ±2% hodnoty ± 5 čísiel 200mA 100μA ±2% hodnoty ± 5 čísiel 10A 10mA ±3% hodnoty ± 5 čísiel Ochrana preťaženia: F (poistka) 200mA. (Rozsah 10A nie je istený) AC Napätie Rozsah Rozlíšenie Presnosť 200V 100mV ±2,5% hodnoty ± 10 čísiel 500V 1V ±2,5% hodnoty ± 10 čísiel Ochrana preťaženia: 500V DC alebo rms AC pre všetky rozsahy Rozsah frekvencie striedavého napätia: 40Hz až 400Hz, rozsah je kalibrovaný na rms sínusový tvar vlny. Dióda a Kontinuita Rozsah Popis Ak obvod nie je prerušený (odpor menej než asi 1,5kΩ) zabudovaný bzučiak zaznie Zobrazí približnú hodnotu poklesu záverného napätia diódy Ochrana preťaženia: 250V DC alebo rms AC

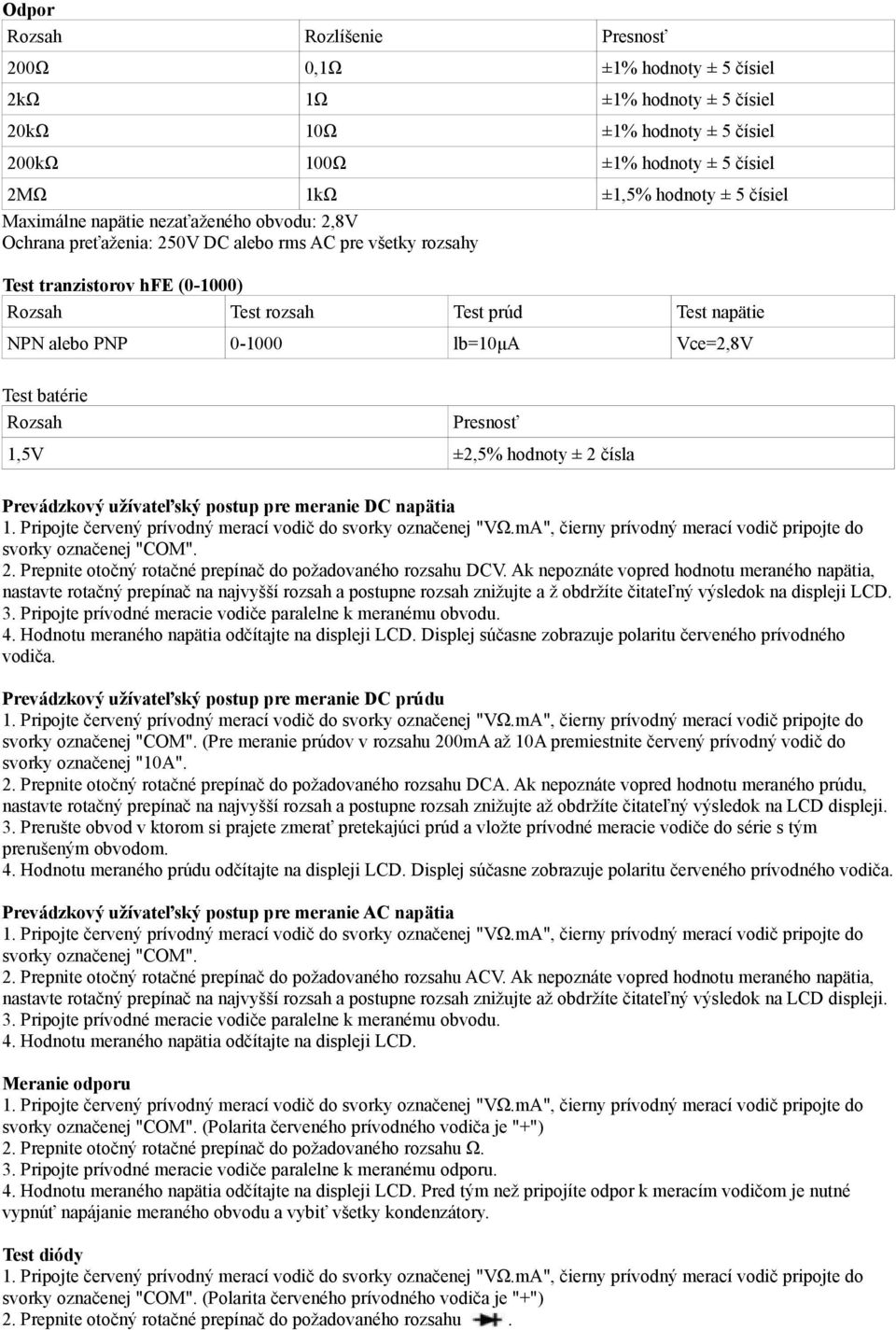

16 Odpor Rozsah Rozlíšenie Presnosť 200Ω 0,1Ω ±1% hodnoty ± 5 čísiel 2kΩ 1Ω ±1% hodnoty ± 5 čísiel 20kΩ 10Ω ±1% hodnoty ± 5 čísiel 200kΩ 100Ω ±1% hodnoty ± 5 čísiel 2MΩ 1kΩ ±1,5% hodnoty ± 5 čísiel Maximálne napätie nezaťaženého obvodu: 2,8V Ochrana preťaženia: 250V DC alebo rms AC pre všetky rozsahy Test tranzistorov hfe (0-1000) Rozsah Test rozsah Test prúd Test napätie NPN alebo PNP lb=10μa Vce=2,8V Test batérie Rozsah Presnosť 1,5V ±2,5% hodnoty ± 2 čísla Prevádzkový užívateľský postup pre meranie DC napätia 1. Pripojte červený prívodný merací vodič do svorky označenej "VΩ.mA", čierny prívodný merací vodič pripojte do svorky označenej "COM". 2. Prepnite otočný rotačné prepínač do požadovaného rozsahu DCV. Ak nepoznáte vopred hodnotu meraného napätia, nastavte rotačný prepínač na najvyšší rozsah a postupne rozsah znižujte a ž obdržíte čitateľný výsledok na displeji LCD. 3. Pripojte prívodné meracie vodiče paralelne k meranému obvodu. 4. Hodnotu meraného napätia odčítajte na displeji LCD. Displej súčasne zobrazuje polaritu červeného prívodného vodiča. Prevádzkový užívateľský postup pre meranie DC prúdu 1. Pripojte červený prívodný merací vodič do svorky označenej "VΩ.mA", čierny prívodný merací vodič pripojte do svorky označenej "COM". (Pre meranie prúdov v rozsahu 200mA až 10A premiestnite červený prívodný vodič do svorky označenej "10A". 2. Prepnite otočný rotačné prepínač do požadovaného rozsahu DCA. Ak nepoznáte vopred hodnotu meraného prúdu, nastavte rotačný prepínač na najvyšší rozsah a postupne rozsah znižujte až obdržíte čitateľný výsledok na LCD displeji. 3. Prerušte obvod v ktorom si prajete zmerať pretekajúci prúd a vložte prívodné meracie vodiče do série s tým prerušeným obvodom. 4. Hodnotu meraného prúdu odčítajte na displeji LCD. Displej súčasne zobrazuje polaritu červeného prívodného vodiča. Prevádzkový užívateľský postup pre meranie AC napätia 1. Pripojte červený prívodný merací vodič do svorky označenej "VΩ.mA", čierny prívodný merací vodič pripojte do svorky označenej "COM". 2. Prepnite otočný rotačné prepínač do požadovaného rozsahu ACV. Ak nepoznáte vopred hodnotu meraného napätia, nastavte rotačný prepínač na najvyšší rozsah a postupne rozsah znižujte až obdržíte čitateľný výsledok na LCD displeji. 3. Pripojte prívodné meracie vodiče paralelne k meranému obvodu. 4. Hodnotu meraného napätia odčítajte na displeji LCD. Meranie odporu 1. Pripojte červený prívodný merací vodič do svorky označenej "VΩ.mA", čierny prívodný merací vodič pripojte do svorky označenej "COM". (Polarita červeného prívodného vodiča je "+") 2. Prepnite otočný rotačné prepínač do požadovaného rozsahu Ω. 3. Pripojte prívodné meracie vodiče paralelne k meranému odporu. 4. Hodnotu meraného napätia odčítajte na displeji LCD. Pred tým než pripojíte odpor k meracím vodičom je nutné vypnúť napájanie meraného obvodu a vybiť všetky kondenzátory. Test diódy 1. Pripojte červený prívodný merací vodič do svorky označenej "VΩ.mA", čierny prívodný merací vodič pripojte do svorky označenej "COM". (Polarita červeného prívodného vodiča je "+") 2. Prepnite otočný rotačné prepínač do požadovaného rozsahu.

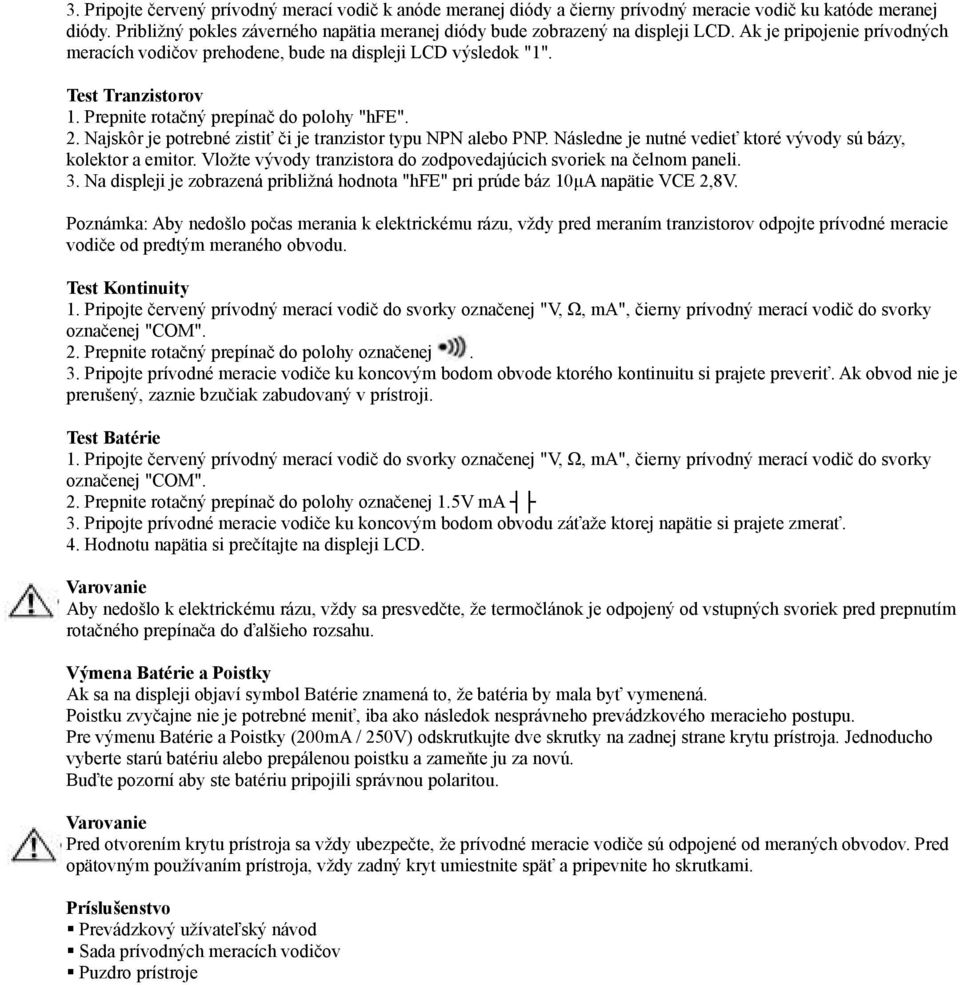

17 3. Pripojte červený prívodný merací vodič k anóde meranej diódy a čierny prívodný meracie vodič ku katóde meranej diódy. Približný pokles záverného napätia meranej diódy bude zobrazený na displeji LCD. Ak je pripojenie prívodných meracích vodičov prehodene, bude na displeji LCD výsledok "1". Test Tranzistorov 1. Prepnite rotačný prepínač do polohy "hfe". 2. Najskôr je potrebné zistiť či je tranzistor typu NPN alebo PNP. Následne je nutné vedieť ktoré vývody sú bázy, kolektor a emitor. Vložte vývody tranzistora do zodpovedajúcich svoriek na čelnom paneli. 3. Na displeji je zobrazená približná hodnota "hfe" pri prúde báz 10μA napätie VCE 2,8V. Poznámka: Aby nedošlo počas merania k elektrickému rázu, vždy pred meraním tranzistorov odpojte prívodné meracie vodiče od predtým meraného obvodu. Test Kontinuity 1. Pripojte červený prívodný merací vodič do svorky označenej "V, Ω, ma", čierny prívodný merací vodič do svorky označenej "COM". 2. Prepnite rotačný prepínač do polohy označenej. 3. Pripojte prívodné meracie vodiče ku koncovým bodom obvode ktorého kontinuitu si prajete preveriť. Ak obvod nie je prerušený, zaznie bzučiak zabudovaný v prístroji. Test Batérie 1. Pripojte červený prívodný merací vodič do svorky označenej "V, Ω, ma", čierny prívodný merací vodič do svorky označenej "COM". 2. Prepnite rotačný prepínač do polohy označenej 1.5V ma 3. Pripojte prívodné meracie vodiče ku koncovým bodom obvodu záťaže ktorej napätie si prajete zmerať. 4. Hodnotu napätia si prečítajte na displeji LCD. Varovanie Aby nedošlo k elektrickému rázu, vždy sa presvedčte, že termočlánok je odpojený od vstupných svoriek pred prepnutím rotačného prepínača do ďalšieho rozsahu. Výmena Batérie a Poistky Ak sa na displeji objaví symbol Batérie znamená to, že batéria by mala byť vymenená. Poistku zvyčajne nie je potrebné meniť, iba ako následok nesprávneho prevádzkového meracieho postupu. Pre výmenu Batérie a Poistky (200mA / 250V) odskrutkujte dve skrutky na zadnej strane krytu prístroja. Jednoducho vyberte starú batériu alebo prepálenou poistku a zameňte ju za novú. Buďte pozorní aby ste batériu pripojili správnou polaritou. Varovanie Pred otvorením krytu prístroja sa vždy ubezpečte, že prívodné meracie vodiče sú odpojené od meraných obvodov. Pred opätovným používaním prístroja, vždy zadný kryt umiestnite späť a pripevnite ho skrutkami. Príslušenstvo Prevádzkový užívateľský návod Sada prívodných meracích vodičov Puzdro prístroje
