11 Úvod O této knize Tato kniha upozorňuje na nové funkce v softwaru SolidWorks 2007 a pomáhá uživatelům při jejich osvojování. Dále uvádí popis koncepcí a obsahuje podrobně vysvětlené příklady mnoha nových funkcí. Kniha však nepopisuje všechny detaily nových funkcí, jež jsou dostupné v této verzi softwaru. Kompletní informace o nových funkcích v programovém vybavení SolidWorks 2007 viz Nápověda SolidWorks. Komu je kniha určena Tato kniha je určena zkušeným uživatelům systému SolidWorks a předpokládá, že již máte dobré pracovní znalosti z předchozí verze. Pokud v systému teprve začínáte pracovat, doporučujeme, abyste si přečetli příručku Rychlý start, absolvovali lekce Kurzu on-line a poté požádali prodejce o informace týkající se školení systému SolidWorks. Další zdroje Zde je několik dalších zdrojů, z nichž se můžete dozvědět více o nových funkcích systému SolidWorks: SolidWorks 2007 Nejdůležitější novinky. V této knize naleznete popis nejdůležitějších nových funkcí programového vybavení SolidWorks. Tato kniha je v tištěné podobě k dispozici novým zákazníkům i těm, kteří přecházejí na novou verzi. Co je nového interaktivně. Klepnutím na vedle nových položek nabídky a titulku nových nebo změněných PropertyManagerů zobrazíte, co je v daném příkazu nového. U tématu nápovědy se objeví text z této příručky. SolidWorks 2007 Co je nového xi

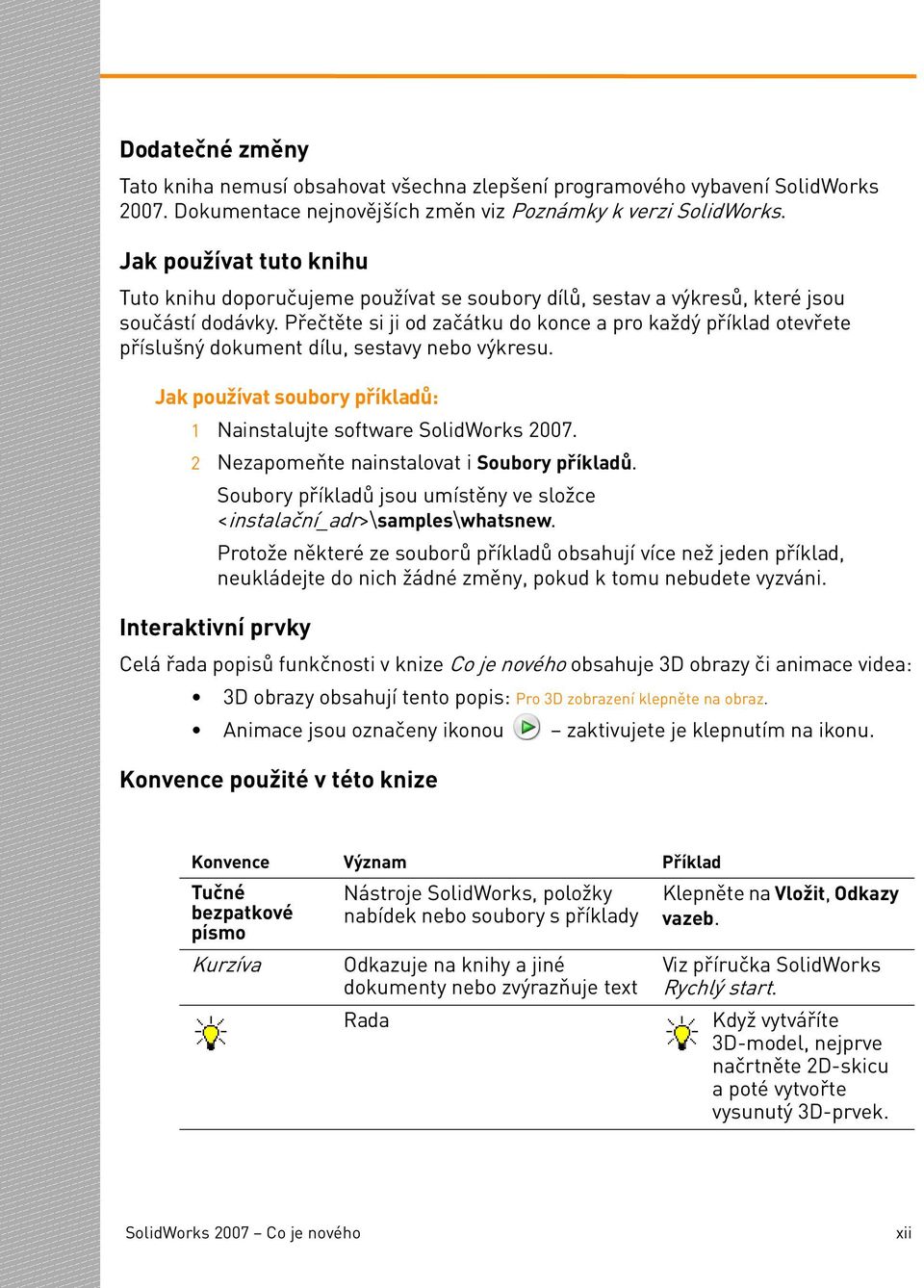

12 Dodatečné změny Tato kniha nemusí obsahovat všechna zlepšení programového vybavení SolidWorks Dokumentace nejnovějších změn viz Poznámky k verzi SolidWorks. Jak používat tuto knihu Tuto knihu doporučujeme používat se soubory dílů, sestav a výkresů, které jsou součástí dodávky. Přečtěte si ji od začátku do konce a pro každý příklad otevřete příslušný dokument dílu, sestavy nebo výkresu. Jak používat soubory příkladů: 1 Nainstalujte software SolidWorks Nezapomeňte nainstalovat i Soubory příkladů. Soubory příkladů jsou umístěny ve složce <instalační_adr>\samples\whatsnew. Protože některé ze souborů příkladů obsahují více než jeden příklad, neukládejte do nich žádné změny, pokud k tomu nebudete vyzváni. Interaktivní prvky Celá řada popisů funkčnosti v knize Co je nového obsahuje 3D obrazy či animace videa: 3D obrazy obsahují tento popis: Pro 3D zobrazení klepněte na obraz. Animace jsou označeny ikonou zaktivujete je klepnutím na ikonu. Konvence použité v této knize Konvence Význam Příklad Tučné bezpatkové písmo Kurzíva Nástroje SolidWorks, položky nabídek nebo soubory s příklady Odkazuje na knihy a jiné dokumenty nebo zvýrazňuje text Rada Klepněte na Vložit, Odkazy vazeb. Viz příručka SolidWorks Rychlý start. Když vytváříte 3D-model, nejprve načrtněte 2D-skicu a poté vytvořte vysunutý 3D-prvek. SolidWorks 2007 Co je nového xii

13 Přechod k systému SolidWorks 2007 Převod starších souborů SolidWorks do SolidWorks 2007 Otevření dokumentu SolidWorks vytvořeného v dřívější verzi programu může trvat déle. Po prvním otevření a uložení souboru již trvá každé další otevírání kratší dobu. Průvodce převody SolidWorks automaticky převede všechny vaše soubory SolidWorks z dřívější verze do formátu SolidWorks Průvodce převody otevřete klepnutím na tlačítko Start systému Windows, potom Vše Programy, SolidWorks 2007, Nástroje SolidWorks, Průvodce převody. V převodní složce dojde k vytvoření dvou souborů se zprávami: Conversion Wizard Done.txt obsahuje seznam převedených souborů. Conversion Wizard Failed.txt obsahuje seznam souborů, které se nepodařilo převést. Aktualizace Service Pack SolidWorks Pokud jste zákazníkem SolidWorks s předplacenou službou, můžete využívat aktualizací Service Pack SolidWorks, které jsou pravidelně umist ovány na webový server SolidWorks. Tyto balíčky Service Pack obsahují softwarové aktualizace systému SolidWorks Existenci nového balíčku service pack ověříte klepnutím na položku Nápověda, Zjistit aktualizace. SolidWorks 2007 Co je nového xiii

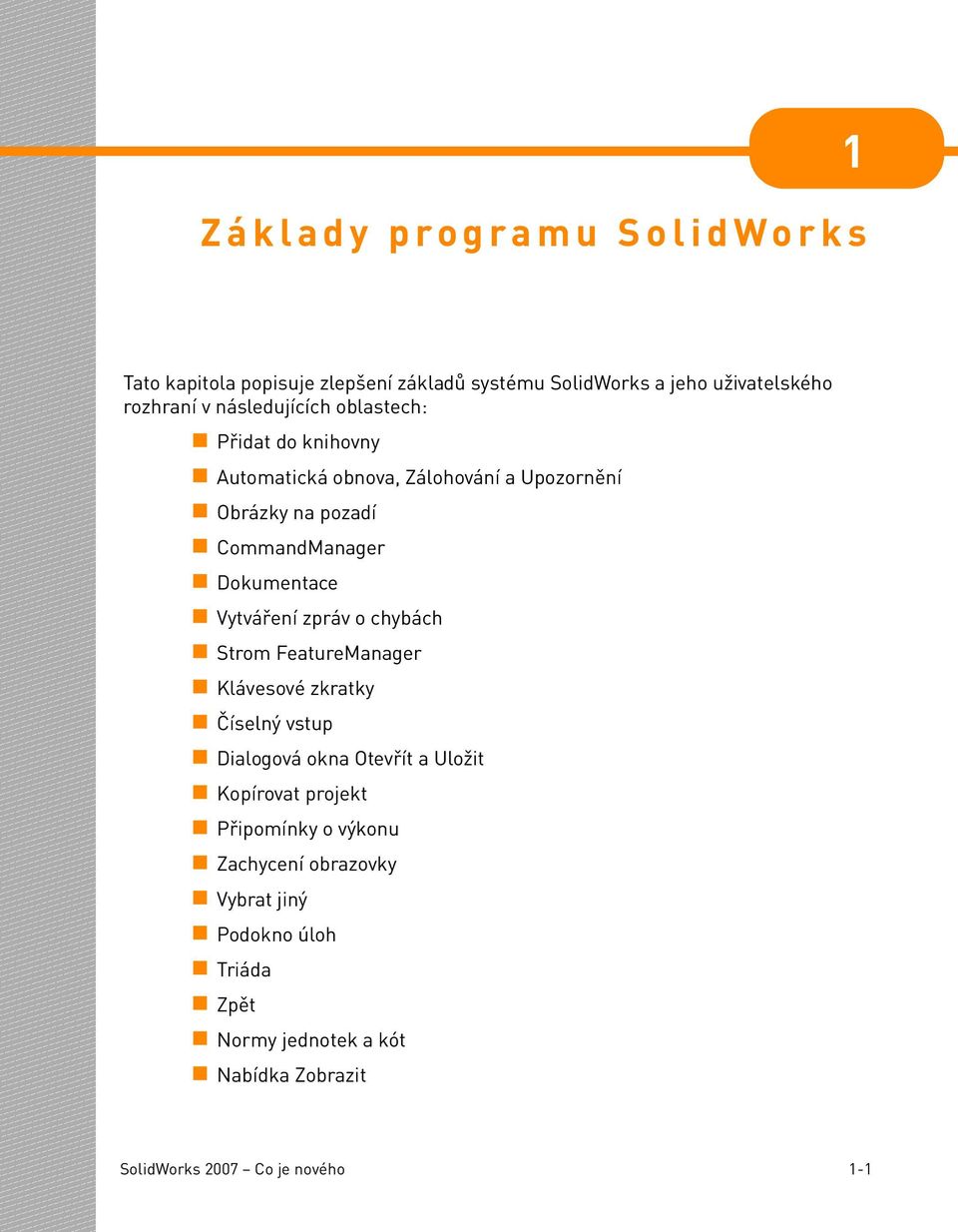

14 Základy programu SolidWorks 1 Tato kapitola popisuje zlepšení základů systému SolidWorks a jeho uživatelského rozhraní v následujících oblastech: Přidat do knihovny Automatická obnova, Zálohování a Upozornění Obrázky na pozadí CommandManager Dokumentace Vytváření zpráv o chybách Strom FeatureManager Klávesové zkratky Číselný vstup Dialogová okna Otevřít a Uložit Kopírovat projekt Připomínky o výkonu Zachycení obrazovky Vybrat jiný Podokno úloh Triáda Zpět Normy jednotek a kót Nabídka Zobrazit SolidWorks 2007 Co je nového 1-1

15 Kapitola 1 Základy programu SolidWorks Přidat do knihovny Položka Přidat do knihovny návrhů byla změněna na Přidat do knihovny. Záložka Knihovna návrhů v podokně úloh byla doplněna nástrojem Přidat do knihovny. Když klepnete na tento nástroj v podokně úloh nebo přetáhnete položku z dokumentu SolidWorks do podokna úloh, otevře se PropertyManager Přidat do knihovny. V tomto PropertyManageru lze upřesnit publikované položky, názvy souborů či složek a další možnosti. Automatická obnova, Zálohování a Upozornění V nabídce Nástroje, Možnosti, Možnosti systému, Zálohování/obnovení lze určit: zobrazování upozornění na uložení dokumentů a jejich interval, složku pro ukládání souborů automatické obnovy, počet dní pro uchovávání záloh. Zvolíte-li zasílání upozornění na ukládání dokumentů, zobrazí se průhledné okno se zprávou v případě, že aktuální dokument nebyl uložen v určeném intervalu (počet minut nebo změn). Toto okno se zprávou obsahuje příkazy k uložení aktuálního dokumentu či všech dokumentů po několika sekundách se postupně skryje. Je-li aktivována automatická obnova, uložené soubory budou k dispozici na záložce Obnova dokumentu v podokně úloh při příštím otevření aplikace SolidWorks. Zde můžete otevřít jednotlivé obnovené soubory i běžně uložené soubory nebo klepnout na Otevřít vše. Obrázky na pozadí Na pozadí grafické plochy a stromu FeatureManager můžete použít některý z obrázků, jež jsou součástí dodávky softwaru, nebo vlastní obrázek. Klepněte na položky Nástroje, Možnosti, Možnosti systému, Barvy. Pod položkou Aktuální barevné schéma vyberte určité schéma, nebo přejděte na Soubor obrázku pod položkou Pozadí. SolidWorks 2007 Co je nového 1-2

16 Kapitola 1 Základy programu SolidWorks CommandManager Položka Zobrazit popis v místní nabídce CommandManageru byla nahrazena položkou Použít velká tlačítka s textem. V nabídce Nástroje, Vlastní, Panely nástrojů lze také vybrat či zrušit výběr položky Použít velká tlačítka s textem. Do řídicí oblasti CommandManageru můžete přetáhnout celé panely nástrojů z grafické plochy či rámečku okna. Dokumentace Součástí sad softwarových médií jsou dva nové dokumenty: Rychlá referenční příručka a příručka Rychlý start. Rychlá referenční příručka je také k dispozici v nabídce Nápověda. Dokument PDF s názvem Co je nového nyní obsahuje interaktivní grafiku. Je možné prohlížení 3D obrázků a přehrávání animací. Zkompilovaný soubor (.chm) nápovědy Instalace a správa kombinuje a nahrazuje celou řadu dokumentů. Navíc byl zjednodušen pro usnadnění přístupu. Vytváření zpráv o chybách Proces obnovení lze zastavit při každém problému, takže chyby prvků můžete opravovat jednu po druhé. Chcete-li zvolit akci, kterou software provede při výskytu chyb během tvorby či obnovení modelu, v nabídce Nástroje, Možnosti, Možnosti systému, Obecné vyberte Zastavit, Pokračovat nebo Vyzvat pod položkou Když nastane chyba při obnově. Ve stromu FeatureManager přesuňte ukazatel nad položku s chybou v bublině se zobrazí vysvětlení. Přetáhnete-li roletu do určité polohy, dojde k obnovení modelu v této poloze bez ohledu na chyby. Model není obnoven v těchto případech: nejde o dokument na nejvyšší úrovni, prvek s chybou je přímo nad roletou, díl nemá v aktuálním obnovení více chyb obnovy než měl během předchozího obnovení. Strom FeatureManager Strom FeatureManager se nyní rozbalí, sbalí či posune jen když to je třeba. Chcete-li sbalit všechny položky, klepněte pravým tlačítkem a vyberte Sbalit položky nebo stiskněte Shift+C. SolidWorks 2007 Co je nového 1-3

17 Kapitola 1 Základy programu SolidWorks Chcete-li přepnout zobrazení levého panelu (strom FeatureManager, PropertyManagery atd.), klepněte na uprostřed rámečku panelu, nebo klepněte na Zobrazit, Obsah stromu FeatureManager nebo stiskněte F9. Modely lze uložit s roletou umístěnou na libovolném místě. Když otevřete dokument, můžete použít příkazy srolování a přetáhnout roletu z uložené polohy. Klávesové zkratky Rozhraní správy klávesových zkratek umožňuje předefinovat (tj. přidat, odebrat či změnit) zkratky pro všechny příkazy. Příkazům můžete přiřadit více zkratek. V dialogovém okně vyberte příkaz a stiskněte klávesu či kombinaci kláves dané zkratky. Je-li zadaná kombinace kláves přiřazena jinému příkazu, zobrazí se zpráva. Pokud se rozhodnete použít danou zkratku pro nový příkaz, dojde k jejímu odebrání ze starého příkazu. Příkazy lze prohlížet podle kategorie a zobrazit všechny příkazy nebo pouze ty z nich, jež mají v rámci kategorií přiřazeny zkratky. Textové řetězce v poli Hledat filtrují seznam Příkazů uvnitř vybrané kategorie. Ikony maker se zkratkami se zobrazují v kategorii Nástroje. Položka Vytisknout seznam otevře dialogové okno Nastavení tisku, kde lze vytisknout aktuálně vybraný seznam. Zkopírovat seznam zkopíruje aktuální seznam do schránky poté jej lze vložit do dokumentů aplikací jako je Word či Excel. Chcete-li obnovit všechny zkratky na výchozí hodnoty systému, klepněte na Obnovit výchozí. Viz Upravit klávesnici v nápovědě. SolidWorks 2007 Co je nového 1-4

18 Kapitola 1 Základy programu SolidWorks Číselný vstup Do číselných ovládacích prvků, jež jsou např. v PropertyManagerech Kamera a Barvy, byly přidány vodorovné posuvníky a kolečka. Kolečko pro číselný vstup Posuvník pro úhlové hodnoty Posuvník pro výběr barvy Dialogová okna Otevřít a Uložit Styl zobrazení (Miniatury, Vedle sebe atd.), který zvolíte v položce Nabídka Zobrazit vdialogovém okně Otevřít či Uložit, se zapamatuje a bude použit i příště. Pomocí kláves Ctrl a Shift lze v dialogovém okně Otevřít vybrat více souborů najednou. Kopírovat projekt Funkce Kopírovat projekt zkopíruje soubory (díly, sestavy, výkresy, odkazy, konfigurační tabulky, soubory návrhářského pořadače, výsledky COSMOS a obsah PhotoWorks) do určené složky nebo souboru zip. V systému SolidWorks klepněte na Soubor, Kopírovat projekt. V Průzkumníku Windows či v panelu úloh Průzkumník souborů systému SolidWorks klepněte pravým tlačítkem na dokument SolidWorks a vyberte SolidWorks, Kopírovat projekt. V Průzkumníku SolidWorks klepněte na položku Kopírovat projekt. V dialogovém okně Kopírovat projekt bude uveden vybraný dokument včetně případných odkazů. Navíc lze zvolit zahrnutí výkresů nebo souborů PhotoWorks a k názvům souborů připojit předponu či příponu. Uložíte-li výsledky do souboru zip, můžete jej odeslat em. Viz Kopírovat projekt v nápovědě. SolidWorks 2007 Co je nového 1-5

19 Kapitola 1 Základy programu SolidWorks Připomínky o výkonu Připomínky o výkonu jsou odesílány webovou službou, a nikoli em. V nabídce Nástroje, Možnosti, Možnosti systému, Obecné je místo možnosti Zapnout ový vzkaz o výkonu položka Umožnit připomínky o výkonu. Zachycení obrazovky Klepnutím na Zachycení obrazovky (základní panel nástrojů) nebo Zobrazit, Zachycení obrazovky zkopírujete obsah aktivního okna či pohledu do schránky. Tento obrázek je pak možné vložit do jiných aplikací (Microsoft Word, Microsoft Excel atd.). Zachycený obrázek neobsahuje nabídky a ikony uživatelského rozhraní. Vybrat jiný Dialogové okno Vybrat jiný zobrazuje ikony pro typy elementů v seznamu. Skryté plochy nejsou zobrazeny. Seznam zobrazuje entity v nalezeném pořadí. Zvýraznění je zobrazeno ve více pohledech. V seznamu se můžete posouvat pomocí prostředního kolečka myši. Podokno úloh Záložka Zdroje SolidWorks obsahuje odkaz na Skupiny uživatelů webové stránky k vyhledání uživatelských skupin SolidWorks a přihlášení se do nich, a odkaz na Zprávy. SolidWorks 2007 Co je nového 1-6

20 Kapitola 1 Základy programu SolidWorks Záložka Paleta pohledů obsahuje pohledy výkresů. Viz Paleta pohledů na straně 5-5. Záložka Obnova dokumentu se zobrazí s automaticky obnovenými dokumenty v případě předchozí havárie systému. Viz Automatická obnova, Zálohování a Upozornění na straně 1-2. Triáda Byla zlepšena triáda, takže je snazší její připojení k dané geometrii. Posouvání středu triády přetahuje daný objekt, a nikoli triádu. Triáda je větší a je-li to vhodné, zobrazuje kružnice rotace. Rotační pohyb lze zachytávat k úhlu. Klepněte pravým tlačítkem na kružnici a vyberte: Zachytávat při přetahování Otočit o 90 Otočit o 180 Viz Triáda v nápovědě. Zpět Příkaz Zpět je k dispozici ve více oblastech systému SolidWorks včetně: Akce skici i po ukončení dané skici. Viz Zpět na straně Posunutí a potlačení součástí. Tvorba či úpravy kót a popisů v kontextu výkresu. Normy jednotek a kót Když SolidWorks při spuštění vytváří novou šablonu, dialogové okno Norma jednotek akót požádá o výběr výchozích jednotek (IPS, MMGS atd.) a kótovací normy (ISO, ANSI atd.). Jednotky a normy pro jednotlivé dokumenty lze později změnit v nabídce Nástroje, Možnosti, Vlastnosti dokumentu. Tento postup nahrazuje výběr při instalaci systému SolidWorks. SolidWorks 2007 Co je nového 1-7

21 Kapitola 1 Základy programu SolidWorks Nabídka Zobrazit Položky přidané do nabídky Zobrazit: Zachycení obrazovky Světla Celá obrazovka (F11) Oblast stromu Dělicí křivky Kamery Panely nástrojů (F10) FeatureManager (F9) Viz Zachycení obrazovky na straně 1-6. V režimu Celá obrazovka jsou skryty rámečky systému SolidWorks (včetně oblasti FeatureManageru, panelu úloh a stavového řádku) a nabídky na nejvyšší úrovni. K nabídkám lze přistupovat posunutím ukazatele na horní část obrazovky. Viditelnost panelů nástrojů, stavového řádku, panelu úloh a oblasti FeatureManageru je pro normální režim uložena odděleně od režimu celé obrazovky. SolidWorks 2007 Co je nového 1-8

22 2 Skicování Tato kapitola popisuje zlepšení skicování v následujících oblastech: 3D skicování Bloky Kopírování kót a vztahů Pole ve skice podle hrany Plně určit skicu Vztahy ke středovým bodům Chování orientace skici Možnosti skici SketchXpert Splajny SolidWorks 2007 Co je nového 2-1

23 Kapitola 2 Skicování 3D skicování Vztah Stejný Ve 3D skice lze vztah Stejný přidat ke všem vhodným entitám. Oříznout entity U jakékoli 2D skici vytvořené v rovině ve 3D skice jsou k dispozici všechny možnosti oříznutí Oříznutí Power, Oříznout uvnitř atd. Dříve bylo možné použít nástroj na ořezání, ale nikoli vybrat typ ořezání. Tečně k ploše Mezi přilehlé plochy a 2D či 3D splajny lze přidat vztah Tečný nebo Stejná křivost. Vyberte plochu, hranu a splajn a pak přidejte vybraný vztah. Stejná křivost Tečnost Bloky Zlepšení bloků usnadňují: Orientaci a zarovnání skic Modelování řemenic a řetězových ozubených kol Modelování mechanismu vačky SolidWorks 2007 Co je nového 2-2

24 Kapitola 2 Skicování Zarovnat mřížku/počátek Dříve bloky dědily umístění počátku po rodičovské skice. Nyní je počátek bloku zarovnán s orientací dané entity skici. Umístění počátku na základě polohy bloku Umístění počátku Umístění počátku a orientaci bloků i skic je možné změnit. Položka Zarovnat mřížku/počátek nahrazuje položku Zarovnat mřížku. Použití možnosti Zarovnat mřížku/počátek u bloků: 1 Vytvořte bloky z několika entit skici. 2 V režimu Upravit blok klepněte na Nástroje, Nástroje pro skici, Zarovnání, Zarovnat mřížku/ počátek. 3 V panelu Výběry v PropertyManageru: Vyberte vrchol či bod za účelem změny počátku jako Umístění počátku skici. Klepněte na položku Osa X (vodorovná) nebo Osa Y(svislá) a vyberte přímku za účelem změny orientace počátku skici. Jako odkazy k určení orientace i umístění podél osy X či Y můžete vybrat interní nebo externí entity skici. 4 Klepněte na. Starý počátek Nový počátek Nový počátek (vrchol) a nová orientace (osa X) SolidWorks 2007 Co je nového 2-3

25 Kapitola 2 Skicování Když změníte počátek či orientaci bloku: Geometrie uvnitř bloku používá nový souřadný systém. Pokud stávající vztahy kolidují s novým souřadným systémem, zobrazí se varování. Abyste mohli nový souřadný systém použít, tyto vztahy odstraňte. Po použití změn neexistuje asociace mezi vybranými odkazy a blokem. Použití funkce Zarovnat mřížku/počátek ve skicách Funkce ve skicách je podobná blokům s výjimkou toho, že lze přemístit buď: pouze počátek k libovolným entitám skici, nebo všechny entity skici. Vyberte pouze nový počátek Nový počátek a stejná orientace Původní skica Vyberte nový počátek a osu Viz Zarovnat mřížku/počátek v nápovědě. Skica je přeorientována Převádění bloků na konstrukční geometrii Pomocí nástroje Konstrukční geometrie (panel nástrojů Skica) můžete přepínat mezi normální a konstrukční geometrií. Ve stromu FeatureManager je ikona konstrukčních bloků zobrazena s čárkovaným rámečkem. Konstrukční geometrie SolidWorks 2007 Co je nového 2-4

26 Kapitola 2 Skicování Převody a řemeny Pomocí nových vztahů a entit skici lze používat skici rozvržení k vytvoření těchto mechanismů: Vícenásobné sady převodů Kabelové a řemenové kladky Systémy řetězových ozubených kol Vztah Převod Nový vztah Převod umožňuje vytvořit rotační vazbu mezi bloky, jež reprezentují kladky či ozubená kola. Když přidáte vztah Převod, dojde k přidání tečného vztahu mezi kružnicemi nebo mezi lineárními entitami a kružnicemi. Kružnice. Mechanismy převodů lze simulovat vytvořením stejné valivé vzdálenosti mezi dvěma či více kruhovými entitami. Mechanismy typu soukolí mohou obsahovat: Bloky, jako jsou dvě či více kružnic každá je určena jako blok. Vztahy a kóty mezi středy kružnic pro prevenci posunu během otáčení. Vztahy převodu mezi dvěma vnějšími kružnicemi a vnitřní kružnicí. Na střed kružnice lze přidat pevný vztah, ale k umístění středů dalších kružnic použijte vodorovné a svislé vztahy, kóty či konstrukční geometrii. Přidání více pevných vztahů potenciálně omezuje stupně volnosti. SolidWorks 2007 Co je nového 2-5

27 Kapitola 2 Skicování Kružnice a lineární entity. Mechanismus ozubené tyče a pastorku lze simulovat pomocí vztahu převodu mezi dvěma entitami. Mechanismus typu ozubená tyč a pastorek může obsahovat: Kružnici s pevným vztahem ve středu. Bloky, jako je kružnice či přímka - každá je určena jako blok. Vztah převodu mezi kružnicí a vodorovnou přímkou. Viz Bloky v dílech a sestavách v nápovědě. Řemen/Řetěz Mechanismy řemenu nebo řetězu lze simulovat pomocí naskicování: Kružnice či oblouku pro znázornění kladek, čepů nebo ozubených kol. Spojitých tečných přímek a oblouků pro znázornění dráhy řemenu či řetězu. Všechny entity skici podél této dráhy jsou tečné, ale žádnou entitu nelze vybrat nezávisle. SolidWorks 2007 Co je nového 2-6

28 Kapitola 2 Skicování Postup vytvoření mechanismu pomocí nástroje Řemen/Řetěz: 1 Otevřete soubor \sketching\belt_chain.sldprt. 2 Klepněte na Řemen/Řetěz (panel nástrojů Bloky) nebo Nástroje, Entity skici, Řemen/Řetěz. 3 V PropertyManageru pod položkou Členy řemenu vyberte tři kružnice zleva doprava jako Součásti kladky a přidejte tak řemen kolem každé kružnice. 4 Klepnutím na šipku směřující nahoru na malé kružnici přesunete řemen pod tuto kružnici. SolidWorks 2007 Co je nového 2-7

29 Kapitola 2 Skicování 5 Klepněte na. Viz Řemen/Řetěz v nápovědě. SolidWorks 2007 Co je nového 2-8

30 Kapitola 2 Skicování Vytvořit dráhu Dráha umožňuje vytvořit tečný vztah mezi řetězcem entit skici a další entitou skici. Modelovat lze např. profily vaček, kde tečný vztah mezi vačkou a členem se automaticky přesouvá zároveň s otáčením vačky. Jakmile vytvoříte dráhu, všechny entity skici v této dráze jsou vybrány současně. Chcete-li vybrat jednotlivou entitu skici v dané dráze, klepněte pravým tlačítkem azvolte Vybrat jiný. Dráhu lze vytvořit v rámci bloku nebo ji lze vytvořit na entitách bloku. Postup pro vytvoření dráhy: 1 Otevřete soubor \sketching\create_path.sldprt. 2 Vyberte dva oblouky a dvě přímky vačky a klepněte na Vytvořit dráhu (panel nástrojů Skica) nebo Nástroje, Nástroje pro skici, Vytvořit dráhu a klepnutím na zavřete daný PropertyManager. 3 Vyberte libovolný oblouk na vačce a dolní oblouk z druhého bloku. 4 V PropertyManageru pod položkou Přidat vztahy klepněte na Tečný apak na. 5 Vyberte střed malé kružnice a otáčejte s vačkou. Viz Vytvořit dráhu v nápovědě. SolidWorks 2007 Co je nového 2-9

31 Kapitola 2 Skicování Kopírování kót a vztahů Pomocí nástroje Kopírovat entity lze kopírovat kóty a vztahy včetně entit skici, ke kterým patří, na nové místo. Tato schopnost se týká: Bloků či jiných entit skici, Vztahů a kót mezi entitami skici. Vztahy jsou zkopírovány pouze v případě výběru možnosti Zachovat vztahy pod položkou Entity pro kopírování. Buď Od/Do nebo X/Y pod položkou Parametry Vyberte entity skici nebo bloky s kótami a vztahy Zkopírujte entity skici nebo bloky se zachováním všech kót a vztahů Viz Kopírovat entity v nápovědě. SolidWorks 2007 Co je nového 2-10

32 Kapitola 2 Skicování Pole ve skice podle hrany Lineární pole Vyberte hranu z dílu nebo sestavy k určení Směru č.1 pro Osu X. Směr č.2 pro Osu Y je aktivní, jakmile vyberete Směr č.1. Kruhová pole Vyberte hranu z dílu nebo sestavy k určení směru pole. Plně určit skicu Jestliže nejdříve nevyberete Směr č.1, musíte ručně vybrat Směr č.2 a tím jej zaktivovat. Pomocí nástroje Plně určit skicu systém SolidWorks vypočítá, které kóty a vztahy jsou potřeba k plnému určení podurčené skici. Nástroj Plně určit skicu lze kdykoli použít s libovolnou kombinací již přidaných kót a vztahů. Postup plného určení skici: 1 V režimu Upravit skicu klepněte na Plně určit skicu (panel nástrojů Kóty/vztahy) nebo Nástroje, Vztahy, Plně určit skicu. Zobrazí se PropertyManager Plně určit skicu. 2 Pod položkou Entity k plnému určení vyberte jednu z těchto možností: Všechny entity ve skice Vybrané entity 3 Klepněte na Vztahy a zvolte Vybrat všechny, Zrušit výběr všech nebo zvolte jednotlivé vztahy. V některých skicách mohou plně určit skicu pouze některé vztahy a kóty. Omezení výběru může skice zabránit v tom, aby byla plně určená. 4 Klepněte na Kóty a vyberte kótovací schéma i umístění kót. 5 Klepněte na Vypočítat pod položkou Entity k plnému určení a klepněte na. Viz Plně určit skicu v nápovědě. SolidWorks 2007 Co je nového 2-11

33 Kapitola 2 Skicování Vztahy ke středovým bodům Vylepšení vztahů ke středovým bodům ve 2D skicách umožňuje: Přidat vztah sjednocený mezi středový bod oblouku a další bod. Přidat vztah středový bod a vodorovné či svislé vztahy mezi středový bod hrany a další bod. Použijte kontextovou nabídku a při zobrazeném PropertyManageru Přidat vztahy zvolte Vybrat středový bod pro libovolnou entitu skici. Chování orientace skici Chování orientace skici nyní více odpovídá nástroji Kolmý k (panel nástrojů Standardní pohledy). Použití příkazu Kolmý k ve skicách vytvořených na rovině nebo na ploše modelu zajistí jednotné výsledky orientace. Zároveň je minimalizována hodnota natočení nutná u modelů ke kolmému zobrazení k vybrané rovině či ploše. Možnosti skici Vyhlazování Entity skici lze zobrazit ve vyhlazeném režimu. Klepněte na Možnosti, Možnosti systému, Zobrazení/výběr a zvolte Vyhladit hrany/skici. Zpět Tím dalším bodem může být bod skici, střed kružnice nebo bod na přímce. Akce skici lze vrátit zpět po ukončení dané skici. Vrat te se do režimu Upravit skicu aklepněte na Zpět (Standardní panel nástrojů). SolidWorks 2007 Co je nového 2-12

34 Kapitola 2 Skicování SketchXpert SketchXpert (dříve Vyřešit konflikty) obsahuje změny v PropertyManageru a vizuální řešení pro přeurčené skici. Barevné kódy reprezentují stavy skici: Žlutá znamená, že vztah nebo kóta je platná, ale týká se jí konflikt. Červená znamená, že pro daný vztah či kótu nelze najít žádné řešení. Plně určená skica Klepnutím na Přeurčená opravte. Přeurčená skica (žlutá) s kótou, která nemá platné řešení (červená) na stavovém řádku proveďte diagnózu skici nebo ji ručně Diagnóza Nástroj Diagnóza vygeneruje celou řadu možných řešení pod položkou Výsledky. Pomocí a pod položkou Zobrazené řešení můžete procházet možná řešení. Předefinovaná skica Řešení č.1. Odstranit kótu 100 Řešení č.3. Odstranit druhou kótu 70 Řešení č.2. Odstranit vztah Stejný Výsledky řešení se zobrazí: v grafické ploše, kde je skica aktualizována, pod položkou Více informací/možnosti, kde je entita skici uvedena. SolidWorks 2007 Co je nového 2-13

35 Kapitola 2 Skicování Ruční oprava Ruční oprava vygeneruje seznam kót a vztahů v dané skice. Chcete-li skicu opravit, vyberte jeden či více vztahů v položce Konfliktní vztahy/kóty a stiskněte Odstranit nebo Potlačit. Viz SketchXpert v nápovědě. Splajny Mezi zlepšení splajnů patří: Správné chování tažení na neomezených koncích splajny při přetahování ovládacího polygonu. Možnosti v PropertyManagerech Splajn a Měřítko křivosti. Nezávislé ovládání zatížení a směru splajnu. Nové ovladače ovládacího polygonu. Křivost V PropertyManageru Splajn pod položkou Možnosti můžete vybrat Zobrazit křivost a tím zobrazit vrcholy křivosti. V PropertyManageru Měřítko křivosti upraví posuvník Hustota počet vrcholů křivosti, které se zobrazí. Splajn mezi dvěma body V případě splajnů mezi dvěma body, které mají ovladače zakřivení na každém konci, můžete v nabídce Možnosti zvýšit nebo snížit stupeň splajnu. Ovladače zatížení a směru Ovladače splajnu mají zvláštní ovládání pro zatížení a směr (vektor). Upraví obě tečné zatížení i směr tečnosti (vektor). Upraví tečné zatížení. Upravte směr tečnosti (vektor). SolidWorks 2007 Co je nového 2-14

36 Kapitola 2 Skicování Barvy ovladače označují stav dané operace (týká se všech ovladačů splajnů) Neaktivní: Ovladač není vybrán. Vybraný: Aktivní: Změněný: Omezený: Vybrali jste ovladač s ukazatelem, ale nedošlo k žádnému pohybu. Pohnuli jste ovladačem, ale nenastavili jste polohu bodu splajnu. Ovladač byl přesunut a bod splajnu byl nastaven do nové polohy. Obsahuje omezující kóty a vazby. Ovládání grafiky Funkce Výsledek Tažením jednoho ze dvou kruhových ovladačů lze měnit tečné zatížení i směr (vektor) asymetrickým způsobem. Stisknutím Alt a tažením jednoho ze dvou kruhových ovladačů lze měnit tečné zatížení i směr (vektor) symetrickým způsobem. Tažením jednoho ze dvou ovladačů jednosměrné šipky lze ovládat tečné zatížení asymetrickým způsobem. Stisknutím Alt a tažením jednoho ze dvou šipkových ovladačů lze měnit tečné zatížení symetrickým způsobem. Tažením jednoho ze dvou kosočtvercových ovladačů lze měnit směr tečnosti (vektor). Tečnost je použita symetrickým způsobem na bod splajnu. SolidWorks 2007 Co je nového 2-15

37 Kapitola 2 Skicování Aktivace Vyberte splajn pro zobrazení všech nezměněných ovladačů. Zobrazení Vyberte bod splajnu k zobrazení ovladače. PropertyManager Splajn Při stisku Alt a tažení jednoho ze dvou šipkových ovladačů se váha zobrazí pro Tečné zatížení 1 a Tečné zatížení 2 pod položkou Parametry. To označuje symetrickou úpravu k bodu splajnu. Ačkoli váha pro Tečné zatížení 1 a Tečné zatížení 2 nemusí být stejná, každá z nich je upravována symetrickým způsobem. SolidWorks 2007 Co je nového 2-16

38 Kapitola 2 Skicování Ovládací polygony Nový ovládací polygon usnadňuje úpravy splajnu. Přetažením ovládacího polygonu změňte zobrazení z bodů na trojúhelníky. Dále po přetažení ovladače splajnu dojde k přidání uzlu do polygonu. Zobrazená šipka tečnosti odpovídá délce nebo části polygonu, které se týká. Viz Splajny v nápovědě. SolidWorks 2007 Co je nového 2-17
