Obsah školení SolidWorks pro pokročilé 4 dny
|
|
- Veronika Štěpánková
- před 7 lety
- Počet zobrazení:
Transkript
1 Obsah školení SolidWorks pro pokročilé 4 dny 1. Den Další způsob modelování sestav, použití prvků sestavy a inteligentní šrouby, práce s velkými sestavami Lekce 1: Modelování sestavy shora dolů Modelování sestavy shora dolů Vytvoření virtuálních dílů Upozornění Přidání nového dílu do sestavy Výsledky příkazu Vložit, Součást, Nový díl Upravení součásti Virtuální díly Vzhled součástí při úpravě Jak průhlednost ovlivňuje výběr geometrie Tvoření dílů v sestavě Všeobecné nástroje Kontextové prvky Práce mimo sestavu Rozšíření změn Uložení virtuálních dílů jako externích Vazby InPlace Vnější odkazy Mimo kontext Umístění dílu zpět do kontextu Přerušení vnějších odkazů Přerušení a zamknutí vnějších odkazů Zpráva o vnějších odkazech Odstranění vnějších odkazů Proč odstranit vnější odkazy? Úpravy prvků Použití dílů s přerušenými odkazy Lekce 2: Prvky sestavy a Inteligentní šrouby Prvky sestavy a Inteligentní šrouby Prvky sestavy Série děr Časově závislé prvky Série děr s existující dírou Inteligentní šrouby Výchozí nastavení šroubu Nastavení inteligentních šroubů Součásti série děr Změny existujících šroubů Lekce 3 Úprava sestavy Úprava sestavy Klíčová témata Úpravy Změny návrhu Nalezení a odstranění problémů Informace ze sestavy Strana 1/

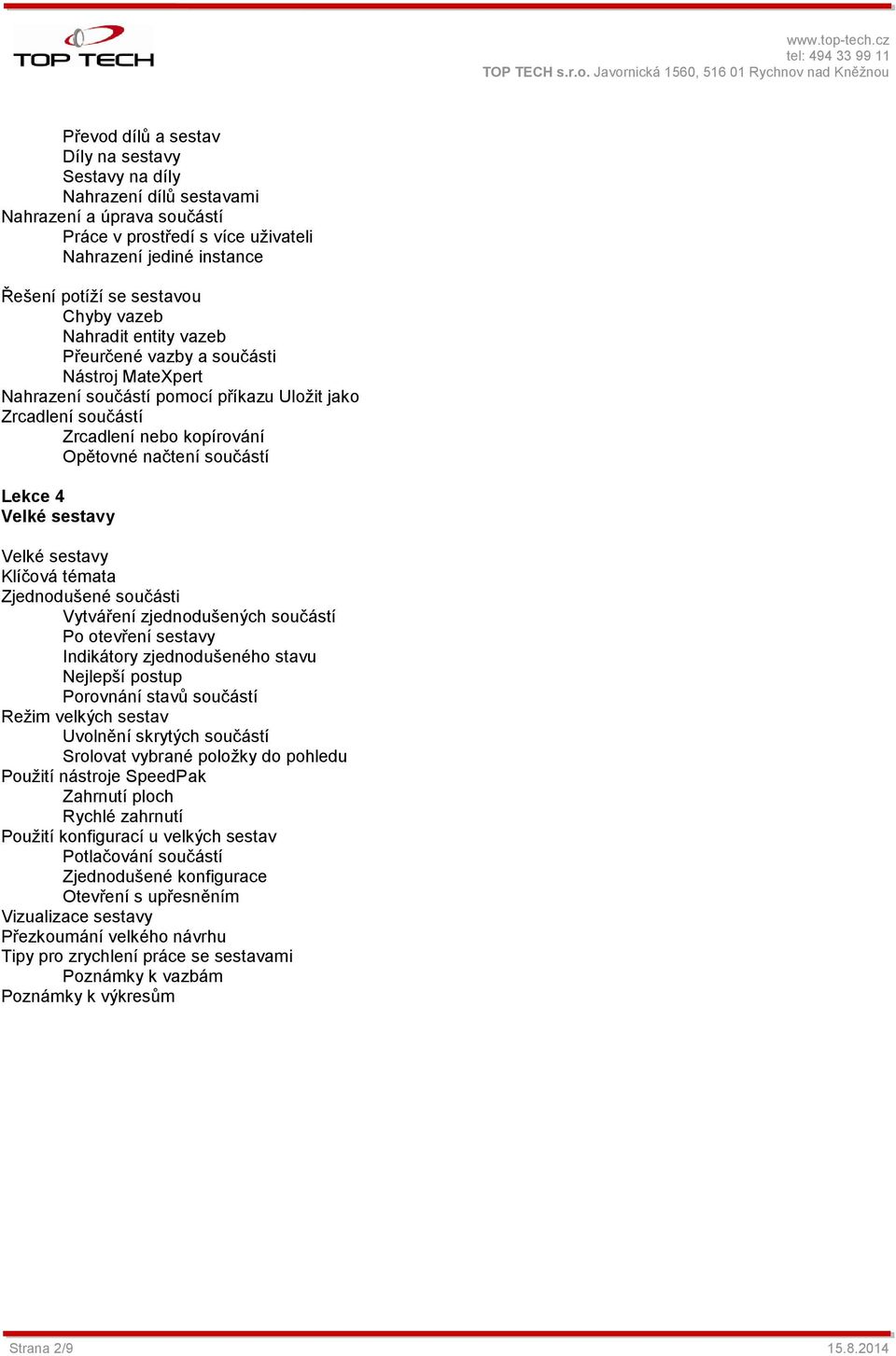

2 Převod dílů a sestav Díly na sestavy Sestavy na díly Nahrazení dílů sestavami Nahrazení a úprava součástí Práce v prostředí s více uživateli Nahrazení jediné instance Řešení potíží se sestavou Chyby vazeb Nahradit entity vazeb Přeurčené vazby a součásti Nástroj MateXpert Nahrazení součástí pomocí příkazu Uložit jako Zrcadlení součástí Zrcadlení nebo kopírování Opětovné načtení součástí Lekce 4 Velké sestavy Velké sestavy Klíčová témata Zjednodušené součásti Vytváření zjednodušených součástí Po otevření sestavy Indikátory zjednodušeného stavu Nejlepší postup Porovnání stavů součástí Režim velkých sestav Uvolnění skrytých součástí Srolovat vybrané položky do pohledu Použití nástroje SpeedPak Zahrnutí ploch Rychlé zahrnutí Použití konfigurací u velkých sestav Potlačování součástí Zjednodušené konfigurace Otevření s upřesněním Vizualizace sestavy Přezkoumání velkého návrhu Tipy pro zrychlení práce se sestavami Poznámky k vazbám Poznámky k výkresům Strana 2/
3 2. Den Odkazy na soubory, skicování splajnů, práce a použití vícetělových dílů, představení nových typů prvků Lekce 5 Odkazy na soubory Pořadí prohledávání vnějších odkazů Názvy souborů Případová studie: Hledání odkazů Interní ID Cesta prohledávání odkazovaného dokumentu Vyřešení přejmenovaných dokumentů Rekurzivní hledání Kopírování odkazů Použití funkce Uložit jako ke kopírování odkazů Změna odkazů Kontextové prvky Případová studie: kontextové prvky Zamykání a přerušování odkazů Průzkumník SolidWorks Rozvržení okna Operace Volby správy souborů Použití Průzkumníka SolidWorks Případová studie: Průzkumník SolidWorks Možnosti náhledu Nahrazení součástí Přejmenování souborů Lekce 6 Skicování se splajny Skicování splajnů Představujeme: Splajn Struktura splajnu Skicování se splajny Analýza splajnů Zobrazit vrcholy křivosti Představujeme: Zobrazit vrcholy křivosti Zobrazení minimálního poloměru Zobrazení inflexních bodů Obrázek skici Představujeme: Obrázek skici Opakování Lekce 7 Vícetělové objemové díly: Jak fungují Vícetělové objemové díly Vytvoření vícetělového dílu Sloučit výsledek Vícetělové techniky Představujeme: Složka Solid Bodies (Objemová těla) Rozsah prvku Tvorba polí těl Tělo nástroje Představujeme: Vložit díl Entity k přenosu Představujeme: Přesunout/kopírovat těla Kombinování těl Představujeme: Kombinovat Strana 3/
4 Příklady kombinovaných objemových těl Lekce 8 Používání vícetělových objemových dílů Společná těla Prvek prolisu Použití prolisu Představujeme: Odstranit tělo Místní operace Použití místních operací pro vyřešení problémů zaoblení Modelování negativního prostoru Lekce 9: Úvod do tažení po křivce Tažení po křivce Součásti tažení po křivce Případová studie: Kazetová dvířka Faux Tažení s vodícími křivkami Případová studie: Láhev Možnosti tažení Možnosti Tažení s vodícími křivkami Zobrazení mezilehlých profilů Představujeme: Nástroj SelectionManager Lekce 10: Práce s křivkami Případová studie: Vytvoření modelu pružiny Tažení podél 3D trasy 3D skicování Použití referenčních rovin Podskupina vazeb a entit skic Ovladač prostoru Představujeme: Šroubovice a spirála Vytvoření 3D křivky z ortogonálních pohledů Představujeme: Promítnutá křivka Představujeme: Složená křivka Přechody Představujeme: Nahradit splajnem Použití jmenovky na láhev Prvky knihovny Průzkumník souborů Promítání skici na povrch Skořepina s mnoha tloušťkami Modelování závitů Vytvoření šroubovice Strana 4/

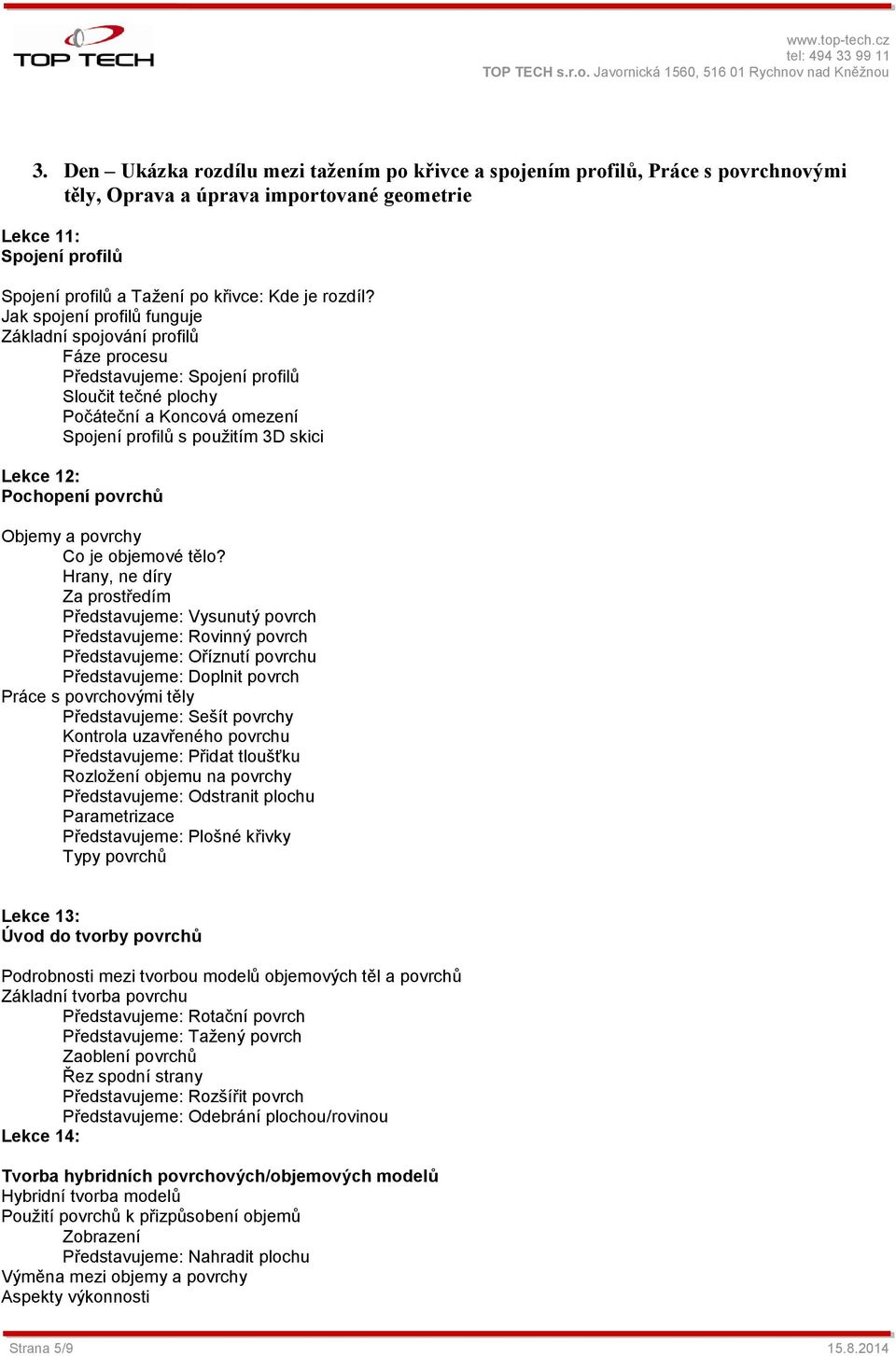

5 3. Den Ukázka rozdílu mezi tažením po křivce a spojením profilů, Práce s povrchnovými těly, Oprava a úprava importované geometrie Lekce 11: Spojení profilů Spojení profilů a Tažení po křivce: Kde je rozdíl? Jak spojení profilů funguje Základní spojování profilů Představujeme: Spojení profilů Sloučit tečné plochy Počáteční a Koncová omezení Spojení profilů s použitím 3D skici Lekce 12: Pochopení povrchů Objemy a povrchy Co je objemové tělo? Hrany, ne díry Za prostředím Představujeme: Vysunutý povrch Představujeme: Rovinný povrch Představujeme: Oříznutí povrchu Představujeme: Doplnit povrch Práce s povrchovými těly Představujeme: Sešít povrchy Kontrola uzavřeného povrchu Představujeme: Přidat tloušťku Rozložení objemu na povrchy Představujeme: Odstranit plochu Parametrizace Představujeme: Plošné křivky Typy povrchů Lekce 13: Úvod do tvorby povrchů Podrobnosti mezi tvorbou modelů objemových těl a povrchů Základní tvorba povrchu Představujeme: Rotační povrch Představujeme: Tažený povrch Zaoblení povrchů Řez spodní strany Představujeme: Rozšířit povrch Představujeme: Odebrání plochou/rovinou Lekce 14: Tvorba hybridních povrchových/objemových modelů Hybridní tvorba modelů Použití povrchů k přizpůsobení objemů Zobrazení Představujeme: Nahradit plochu Výměna mezi objemy a povrchy Aspekty výkonnosti Strana 5/

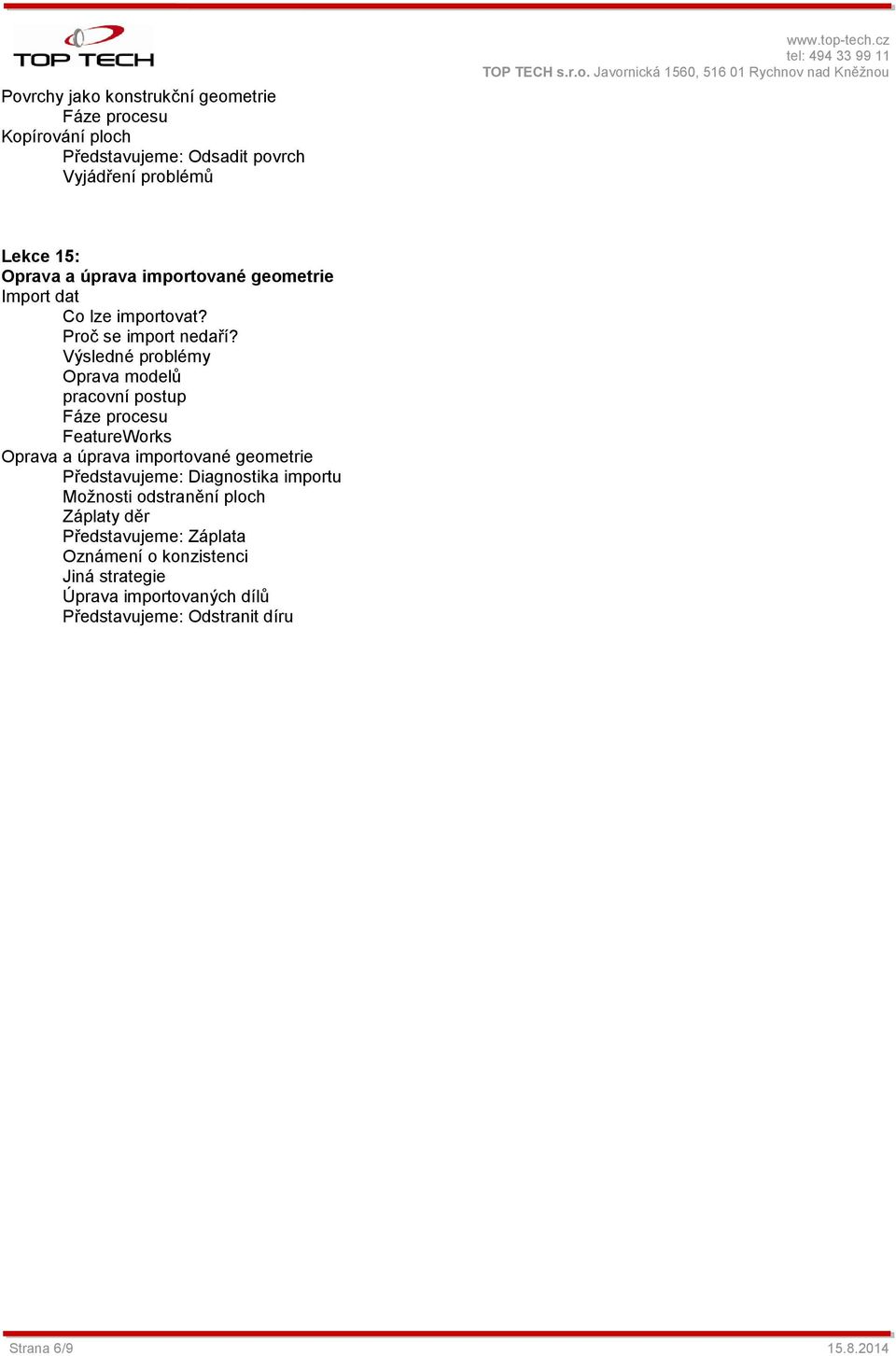

6 Povrchy jako konstrukční geometrie Kopírování ploch Představujeme: Odsadit povrch Vyjádření problémů Lekce 15: Oprava a úprava importované geometrie Import dat Co lze importovat? Proč se import nedaří? Výsledné problémy Oprava modelů pracovní postup FeatureWorks Oprava a úprava importované geometrie Představujeme: Diagnostika importu Možnosti odstranění ploch Záplaty děr Představujeme: Záplata Oznámení o konzistenci Jiná strategie Úprava importovaných dílů Představujeme: Odstranit díru Strana 6/

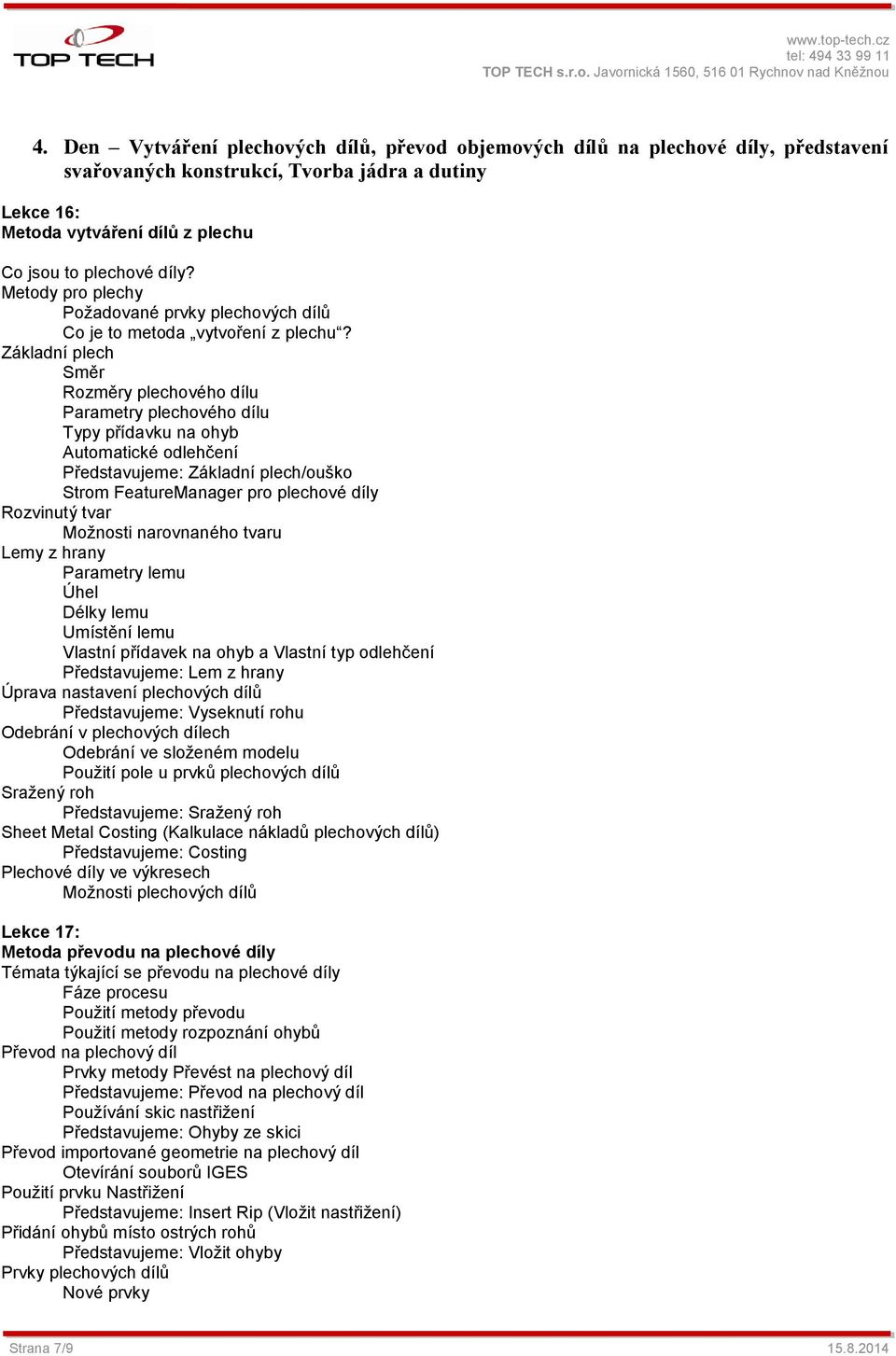

7 4. Den Vytváření plechových dílů, převod objemových dílů na plechové díly, představení svařovaných konstrukcí, Tvorba jádra a dutiny Lekce 16: Metoda vytváření dílů z plechu Co jsou to plechové díly? Metody pro plechy Požadované prvky plechových dílů Co je to metoda vytvoření z plechu? Základní plech Směr Rozměry plechového dílu Parametry plechového dílu Typy přídavku na ohyb Automatické odlehčení Představujeme: Základní plech/ouško Strom FeatureManager pro plechové díly Rozvinutý tvar Možnosti narovnaného tvaru Lemy z hrany Parametry lemu Úhel Délky lemu Umístění lemu Vlastní přídavek na ohyb a Vlastní typ odlehčení Představujeme: Lem z hrany Úprava nastavení plechových dílů Představujeme: Vyseknutí rohu Odebrání v plechových dílech Odebrání ve složeném modelu Použití pole u prvků plechových dílů Sražený roh Představujeme: Sražený roh Sheet Metal Costing (Kalkulace nákladů plechových dílů) Představujeme: Costing Plechové díly ve výkresech Možnosti plechových dílů Lekce 17: Metoda převodu na plechové díly Témata týkající se převodu na plechové díly Použití metody převodu Použití metody rozpoznání ohybů Převod na plechový díl Prvky metody Převést na plechový díl Představujeme: Převod na plechový díl Používání skic nastřižení Představujeme: Ohyby ze skici Převod importované geometrie na plechový díl Otevírání souborů IGES Použití prvku Nastřižení Představujeme: Insert Rip (Vložit nastřižení) Přidání ohybů místo ostrých rohů Představujeme: Vložit ohyby Prvky plechových dílů Nové prvky Strana 7/
8 Přepínání mezi stavy Provádění změn Úpravy profilu lemu Narovnání Představujeme: Přepnutí na narovnané zobrazení Přidání svařeného rohu Představujeme: Svařený roh Lekce 18: Svařování Svařování Prvek svařování Konstrukční prvky Výchozí profily Profily svařování z obsahu SolidWorks Skupiny Zpracování rohu Skupina a konstrukční prvky Ruční ořezání konstrukčních prvků Aspekty skicování Přidání desek Vyztužení a záslepky Profil a tloušťka vyztužení Umístění vyztužení Parametry záslepky Použití symetrie Skici profilu Uživatelské vlastnosti Práce se svařováním Podsvary Nekonstrukční součásti Uložení těl jako samostatné díly Operace opracování po sestavě Správa tabulky přířezů Pozice Automatické vygenerování tabulky přířezů Uživatelské vlastnosti Seznam vlastností Vlastnosti tabulky přířezů Lekce 19: Jádro a dutina Navrhování forem pro jádro a dutinu Případová studie: Jednoduchý návrh forem s dvěma deskami Nástroje pro formy v SolidWorks Převádění problematických souborů Představujeme: Diagnostika importu Nástroje pro analýzu forem Požadavky na grafickou kartu Analýza úkosu na modelu Kontrola schopnosti formování plastového dílu Určení směru otevření představujeme: Analýza úkosů Barvy analýzy úkosu Pozitivní úkos Negativní úkos Vyžaduje úkos Strana 8/
9 Kombinovaný úkos Pozitivní proměnné úkosy Negativní proměnný úkos Změna měřítka dílu umožňující zmenšení Změna měřítka plastového dílu Představujeme: Měřítko Určete dělicí křivky Vytvořte dělicí křivky Představujeme: Dělicí křivky Manuální výběr dělicích křivek Manuální výběr hran dělicích křivek Uzavření děr nebo oken v plastovém dílu Představujeme: Uzavírací povrchy Automatizace Tvorba dělicích povrchů Dělicí povrchy Představujeme: Dělicí povrchy Vyhlazení dělicího povrchu Povrchová těla Zámek vnější formy Automatické vytvoření zámku Vytvoření vnější formy Automatické oddělení formy Představujeme: Rozdělení formy Vytvoření sestavy Dokončení formy Strana 9/
