Návrhy forem v SolidWorks. Forma - kotva. Ing. Richard Strnka, 2013

Rozměr: px
Začít zobrazení ze stránky:

Download "Návrhy forem v SolidWorks. Forma - kotva. Ing. Richard Strnka, 2013"

Transkript

1 Návrhy forem v SolidWorks Forma - kotva Ing. Richard Strnka, 2013

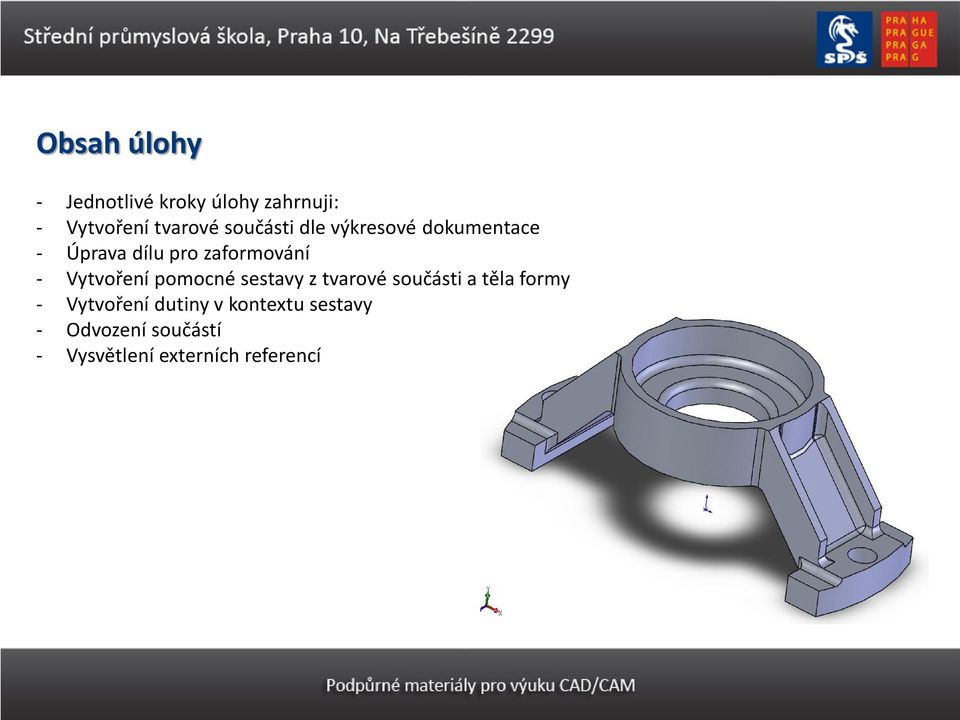

2 Obsah úlohy - Jednotlivé kroky úlohy zahrnuji: - Vytvoření tvarové součásti dle výkresové dokumentace - Úprava dílu pro zaformování - Vytvoření pomocné sestavy z tvarové součásti a těla formy - Vytvoření dutiny v kontextu sestavy - Odvození součástí - Vysvětlení externích referencí

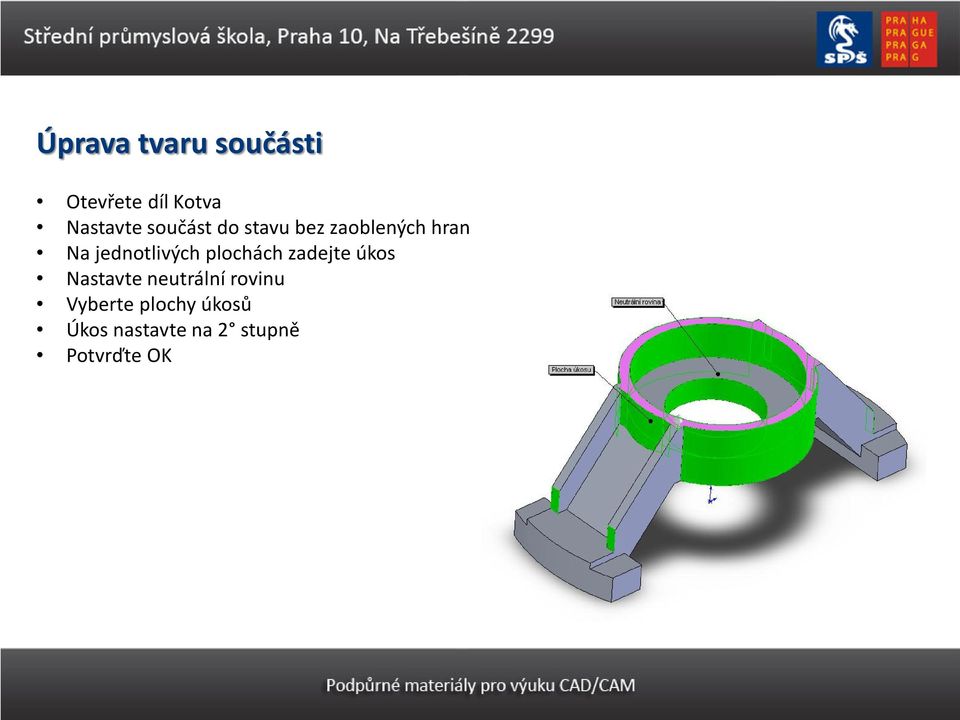

3 Úprava tvaru součásti Otevřete díl Kotva Nastavte součást do stavu bez zaoblených hran Na jednotlivých plochách zadejte úkos Nastavte neutrální rovinu Vyberte plochy úkosů Úkos nastavte na 2 stupně Potvrďte OK

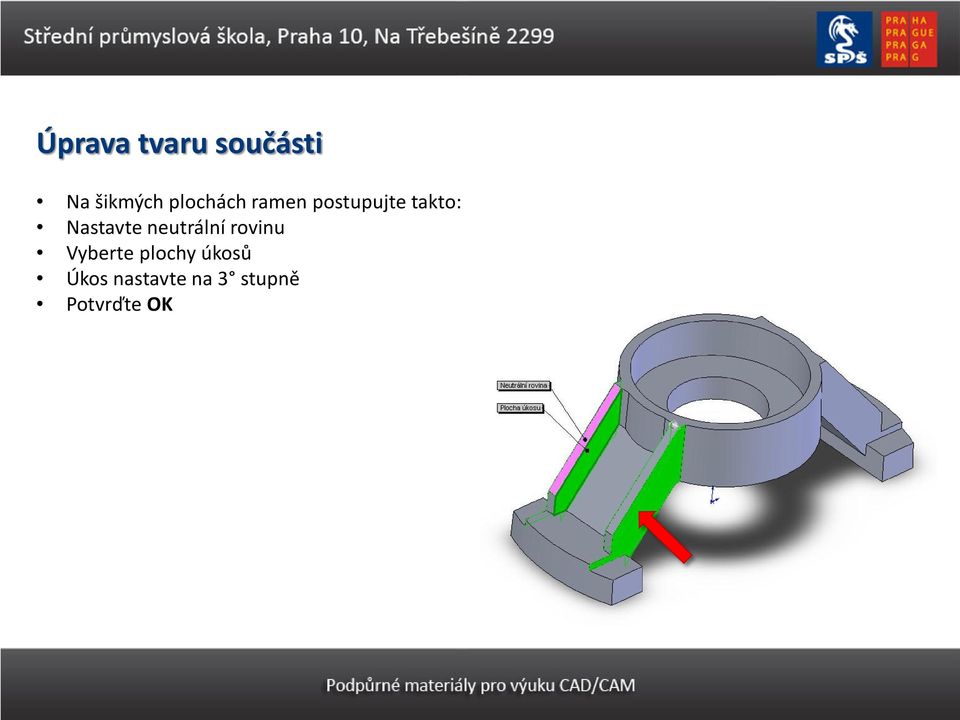

4 Úprava tvaru součásti Na šikmých plochách ramen postupujte takto: Nastavte neutrální rovinu Vyberte plochy úkosů Úkos nastavte na 3 stupně Potvrďte OK

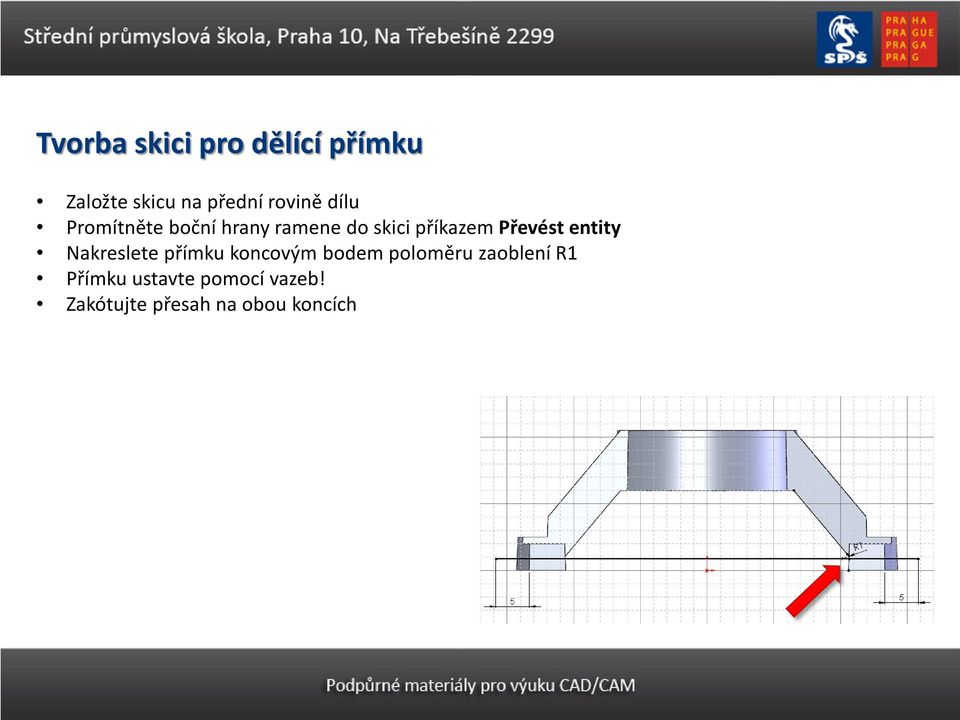

5 Tvorba skici pro dělící přímku Založte skicu na přední rovině dílu Promítněte boční hrany ramene do skici příkazem Převést entity Nakreslete přímku koncovým bodem poloměru zaoblení R1 Přímku ustavte pomocí vazeb! Zakótujte přesah na obou koncích

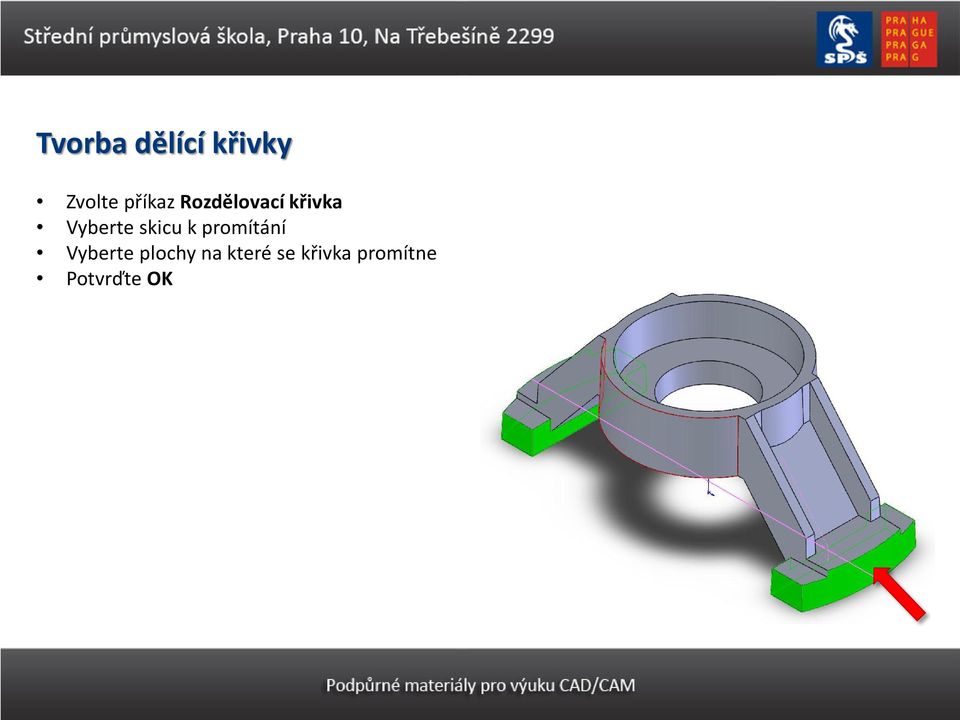

6 Tvorba dělící křivky Zvolte příkaz Rozdělovací křivka Vyberte skicu k promítání Vyberte plochy na které se křivka promítne Potvrďte OK

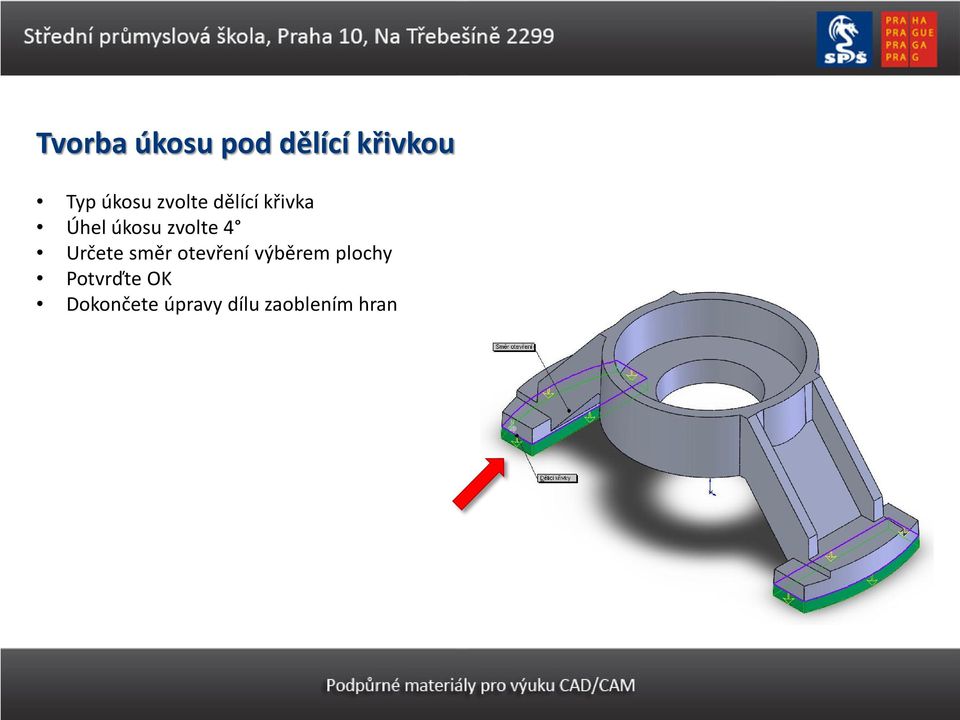

7 Tvorba úkosu pod dělící křivkou Typ úkosu zvolte dělící křivka Úhel úkosu zvolte 4 Určete směr otevření výběrem plochy Potvrďte OK Dokončete úpravy dílu zaoblením hran

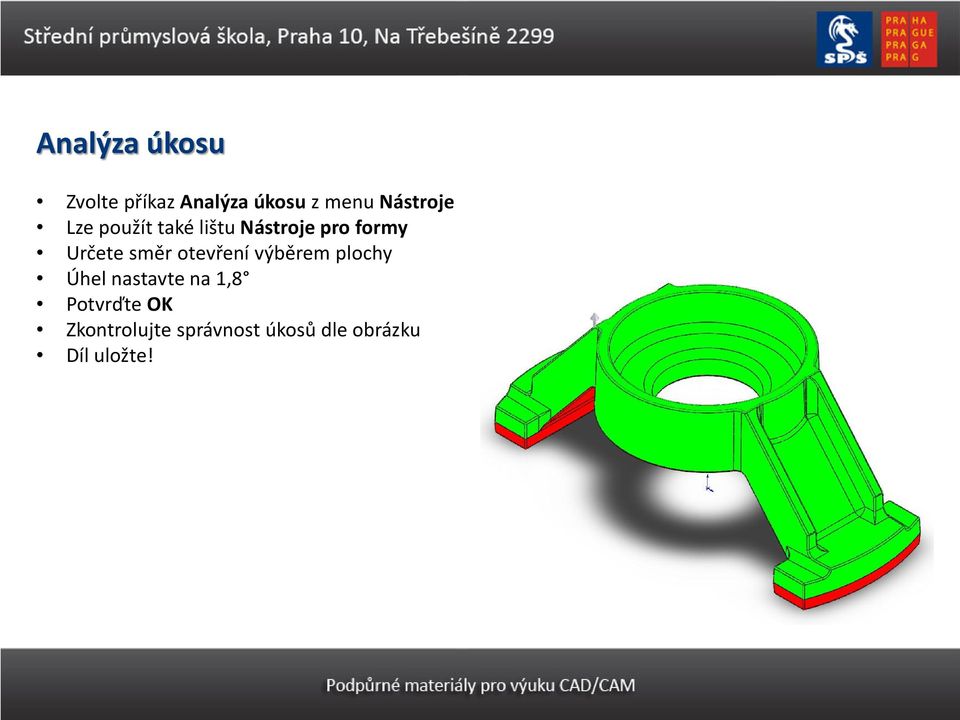

8 Analýza úkosu Zvolte příkaz Analýza úkosu z menu Nástroje Lze použít také lištu Nástroje pro formy Určete směr otevření výběrem plochy Úhel nastavte na 1,8 Potvrďte OK Zkontrolujte správnost úkosů dle obrázku Díl uložte!

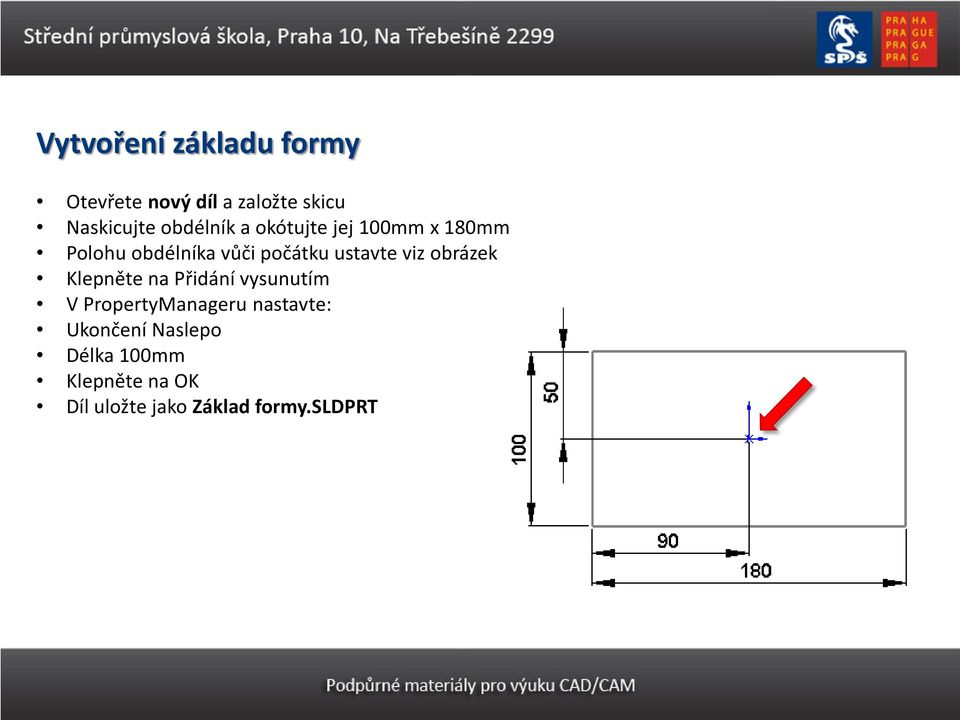

9 Vytvoření základu formy Otevřete nový díl a založte skicu Naskicujte obdélník a okótujte jej 100mm x 180mm Polohu obdélníka vůči počátku ustavte viz obrázek Klepněte na Přidání vysunutím V PropertyManageru nastavte: Ukončení Naslepo Délka 100mm Klepněte na OK Díl uložte jako Základ formy.sldprt

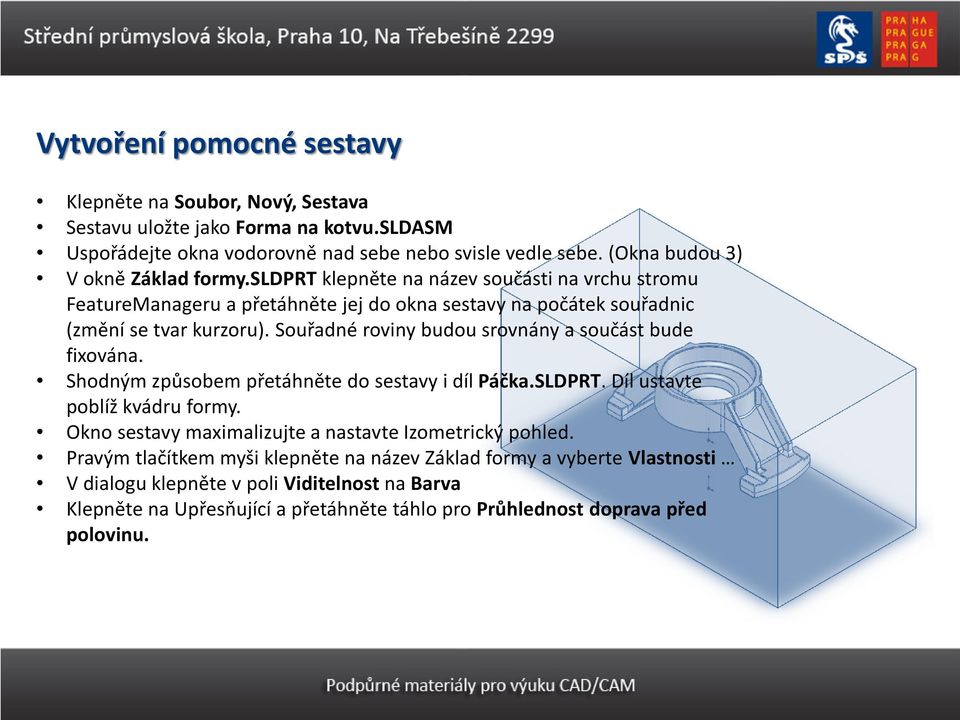

10 Vytvoření pomocné sestavy Klepněte na Soubor, Nový, Sestava Sestavu uložte jako Forma na kotvu.sldasm Uspořádejte okna vodorovně nad sebe nebo svisle vedle sebe. (Okna budou 3) V okně Základ formy.sldprt klepněte na název součásti na vrchu stromu FeatureManageru a přetáhněte jej do okna sestavy na počátek souřadnic (změní se tvar kurzoru). Souřadné roviny budou srovnány a součást bude fixována. Shodným způsobem přetáhněte do sestavy i díl Páčka.SLDPRT. Díl ustavte poblíž kvádru formy. Okno sestavy maximalizujte a nastavte Izometrický pohled. Pravým tlačítkem myši klepněte na název Základ formy a vyberte Vlastnosti V dialogu klepněte v poli Viditelnost na Barva Klepněte na Upřesňující a přetáhněte táhlo pro Průhlednost doprava před polovinu.

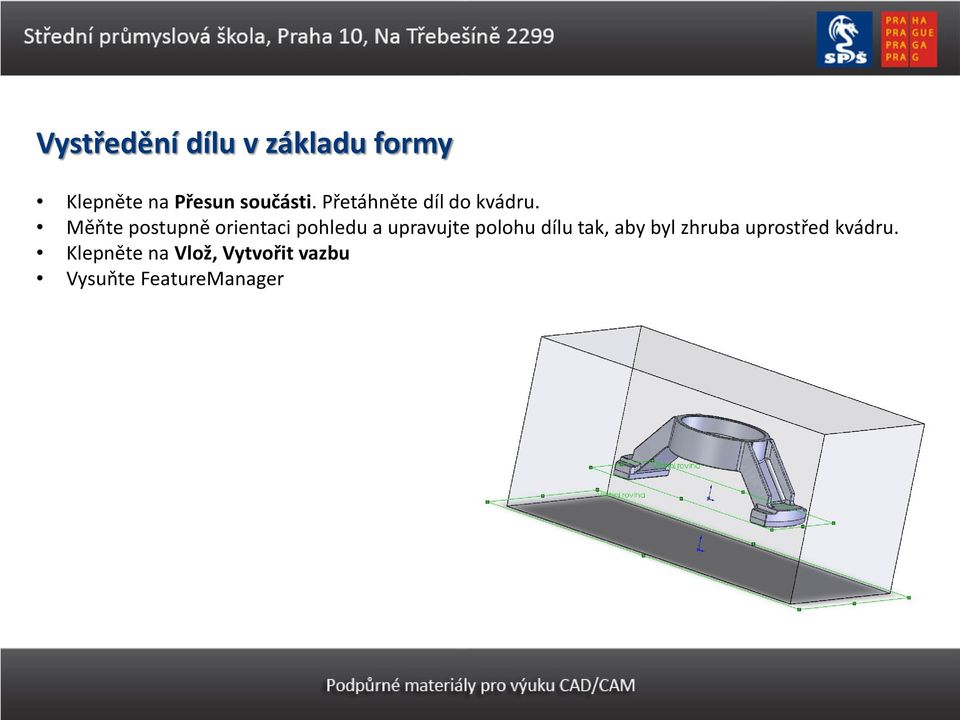

11 Vystředění dílu v základu formy Klepněte na Přesun součásti. Přetáhněte díl do kvádru. Měňte postupně orientaci pohledu a upravujte polohu dílu tak, aby byl zhruba uprostřed kvádru. Klepněte na Vlož, Vytvořit vazbu Vysuňte FeatureManager

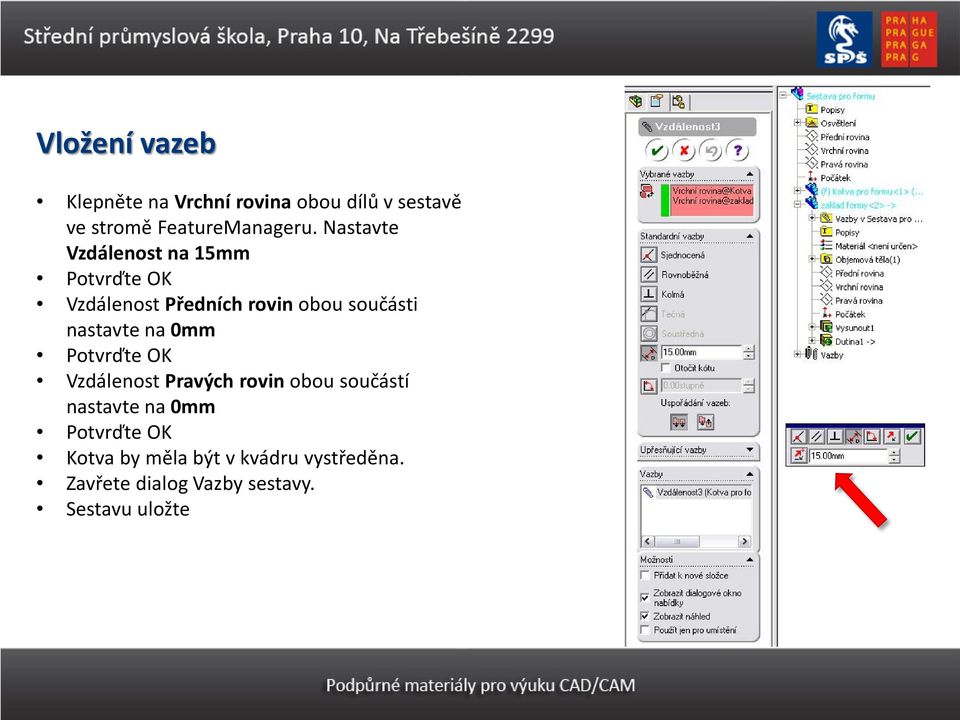

12 Vložení vazeb Klepněte na Vrchní rovina obou dílů v sestavě ve stromě FeatureManageru. Nastavte Vzdálenost na 15mm Potvrďte OK Vzdálenost Předních rovin obou součásti nastavte na 0mm Potvrďte OK Vzdálenost Pravých rovin obou součástí nastavte na 0mm Potvrďte OK Kotva by měla být v kvádru vystředěna. Zavřete dialog Vazby sestavy. Sestavu uložte

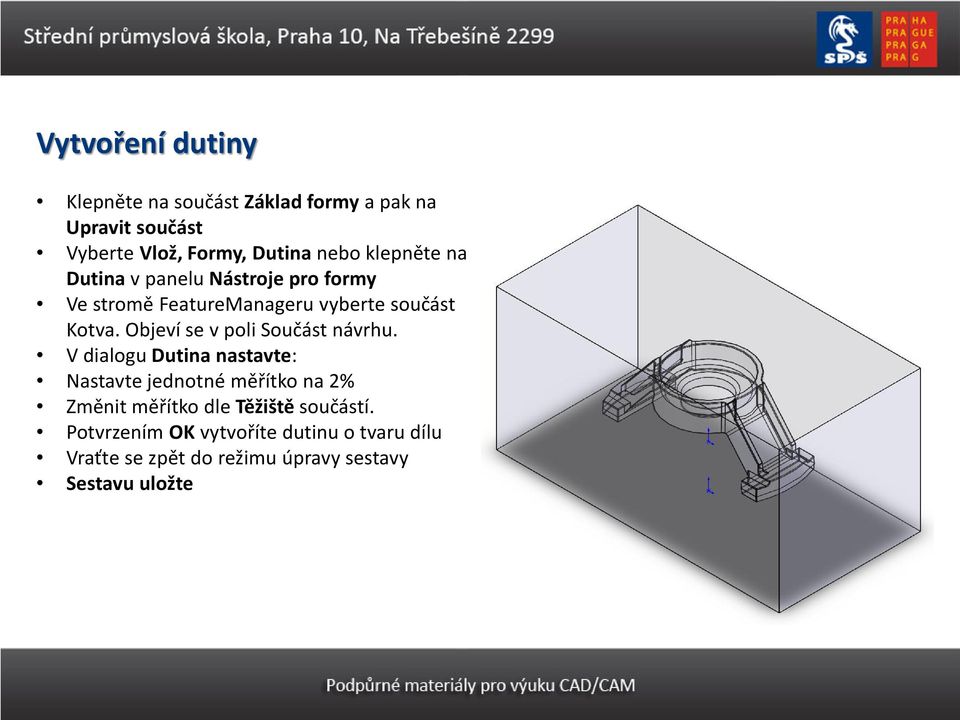

13 Vytvoření dutiny Klepněte na součást Základ formy a pak na Upravit součást Vyberte Vlož, Formy, Dutina nebo klepněte na Dutina v panelu Nástroje pro formy Ve stromě FeatureManageru vyberte součást Kotva. Objeví se v poli Součást návrhu. V dialogu Dutina nastavte: Nastavte jednotné měřítko na 2% Změnit měřítko dle Těžiště součástí. Potvrzením OK vytvoříte dutinu o tvaru dílu Vraťte se zpět do režimu úpravy sestavy Sestavu uložte

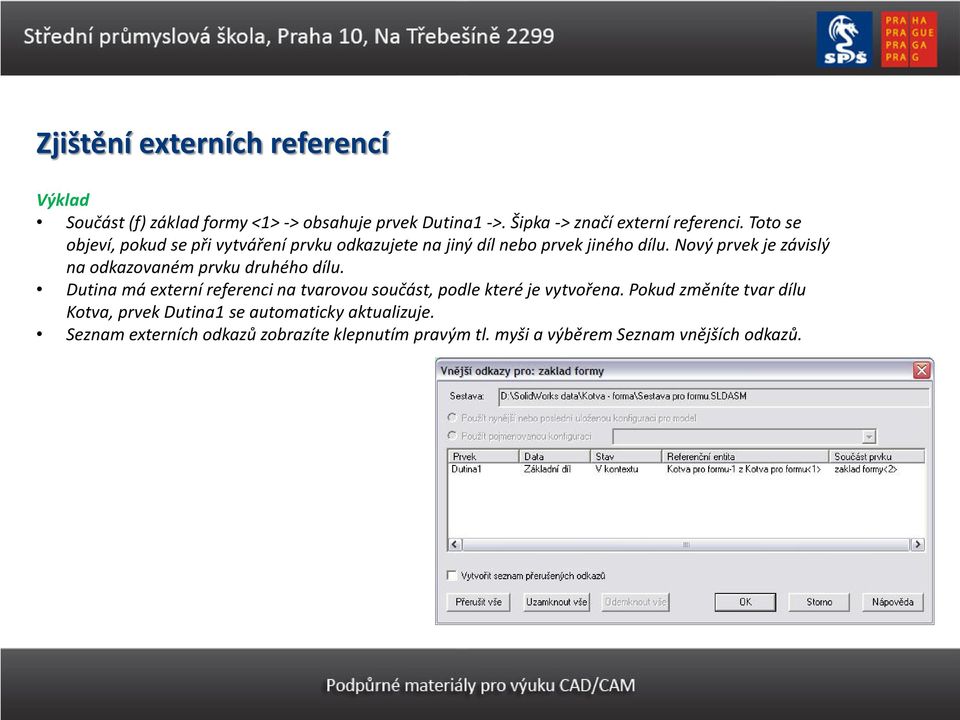

14 Zjištění externích referencí Výklad Součást (f) základ formy <1> -> obsahuje prvek Dutina1 ->. Šipka -> značí externí referenci. Toto se objeví, pokud se při vytváření prvku odkazujete na jiný díl nebo prvek jiného dílu. Nový prvek je závislý na odkazovaném prvku druhého dílu. Dutina má externí referenci na tvarovou součást, podle které je vytvořena. Pokud změníte tvar dílu Kotva, prvek Dutina1 se automaticky aktualizuje. Seznam externích odkazů zobrazíte klepnutím pravým tl. myši a výběrem Seznam vnějších odkazů.

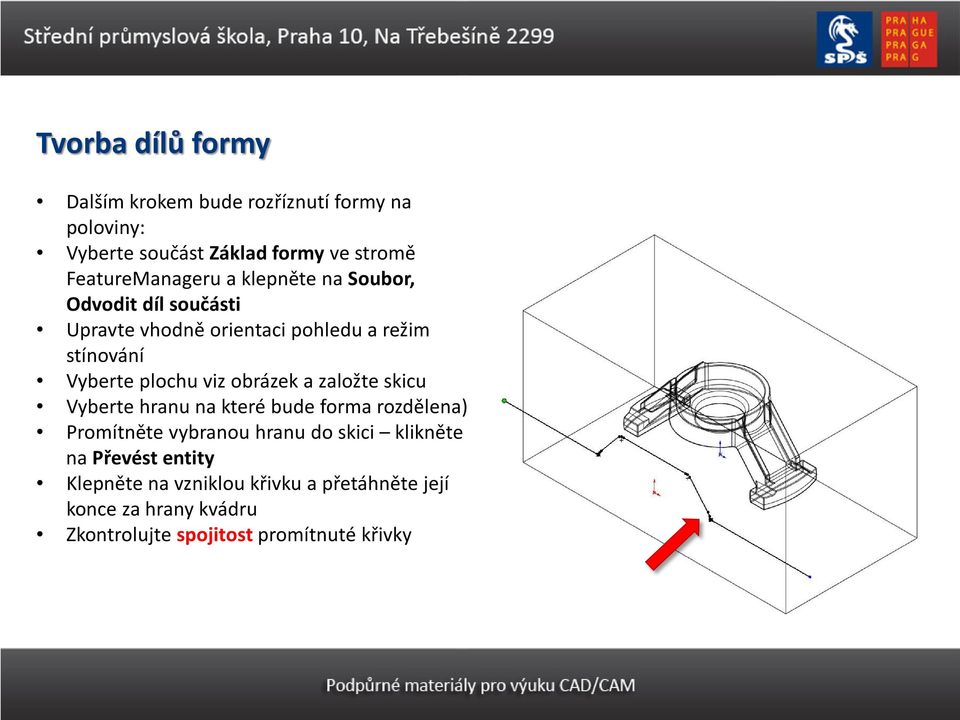

15 Tvorba dílů formy Dalším krokem bude rozříznutí formy na poloviny: Vyberte součást Základ formy ve stromě FeatureManageru a klepněte na Soubor, Odvodit díl součásti Upravte vhodně orientaci pohledu a režim stínování Vyberte plochu viz obrázek a založte skicu Vyberte hranu na které bude forma rozdělena) Promítněte vybranou hranu do skici klikněte na Převést entity Klepněte na vzniklou křivku a přetáhněte její konce za hrany kvádru Zkontrolujte spojitost promítnuté křivky

16 Spodní díl formy Klepněte na Odebrání vysunutím V PropertyManageru proveďte: Nastavte ukončení na Skrz vše Pole Odebrat opačnou stranu nezaškrtávejte Potvrďte OK Změňte režim na Stínovaný s hranami Uložte tento díl jako Spodek formy na kotvu.sldprt

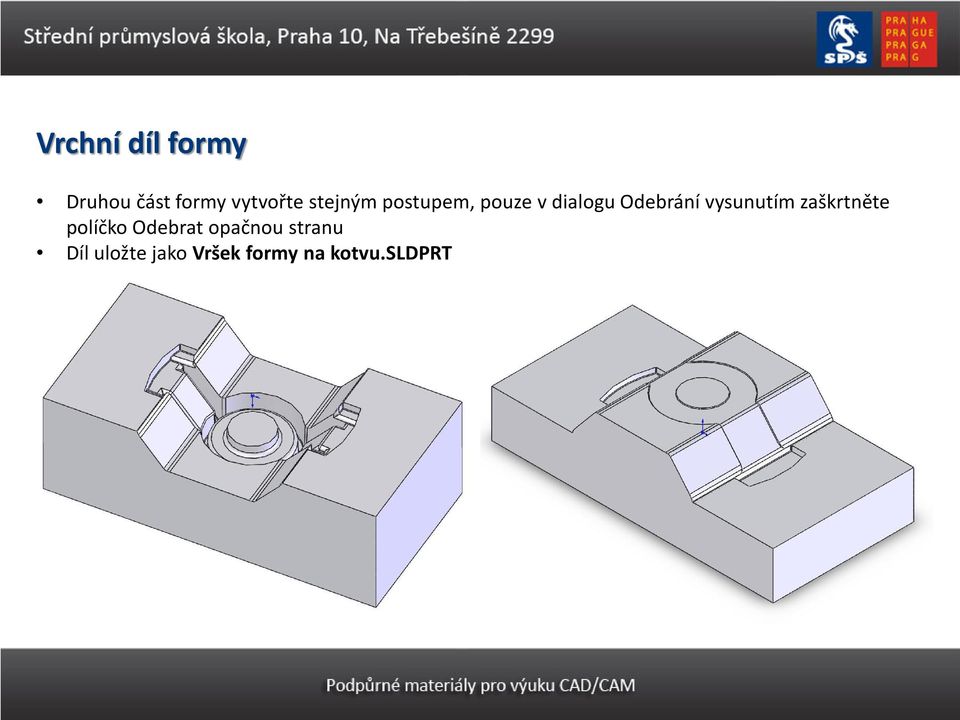

17 Vrchní díl formy Druhou část formy vytvořte stejným postupem, pouze v dialogu Odebrání vysunutím zaškrtněte políčko Odebrat opačnou stranu Díl uložte jako Vršek formy na kotvu.sldprt

18 Tvorba sestavy formy Klepněte na Soubor, Nový, Sestava Sestavu uložte jako Forma s kotvou.sldasm Do sestavy vložte postupně oba díly formy Dále do sestavy vložte díl Kotva Všechny díly srovnejte pomocí vazeb Oběma dílům formy upravte průhlednost V menu Soubor zvolte Publikovat edrawing Náhled na sestavu se otevře v prohlížeči edrawing

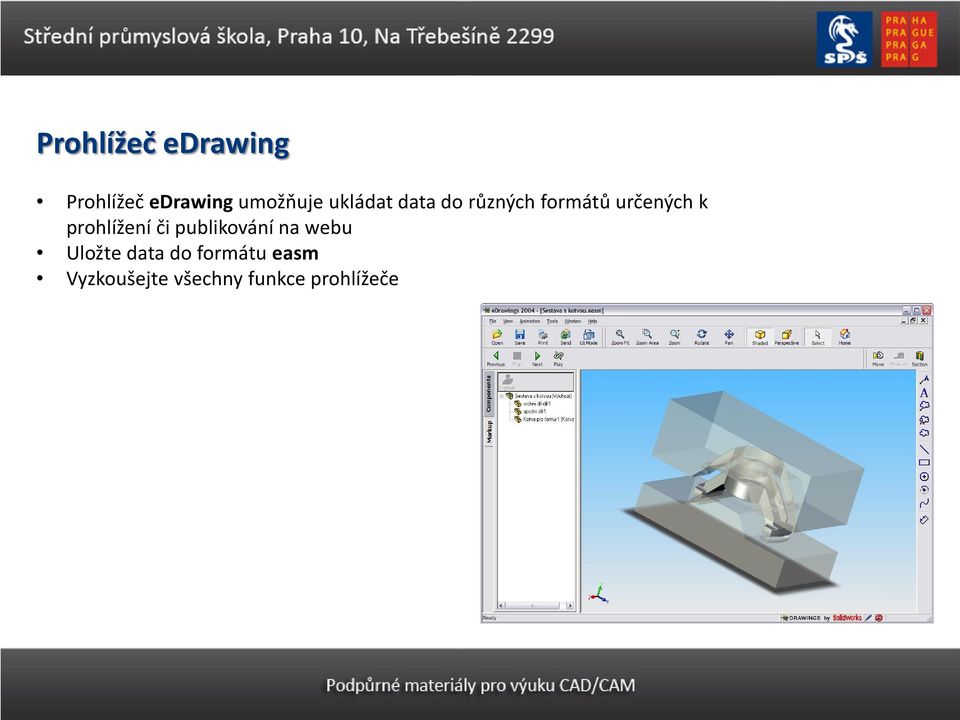

19 Prohlížeč edrawing Prohlížeč edrawing umožňuje ukládat data do různých formátů určených k prohlížení či publikování na webu Uložte data do formátu easm Vyzkoušejte všechny funkce prohlížeče

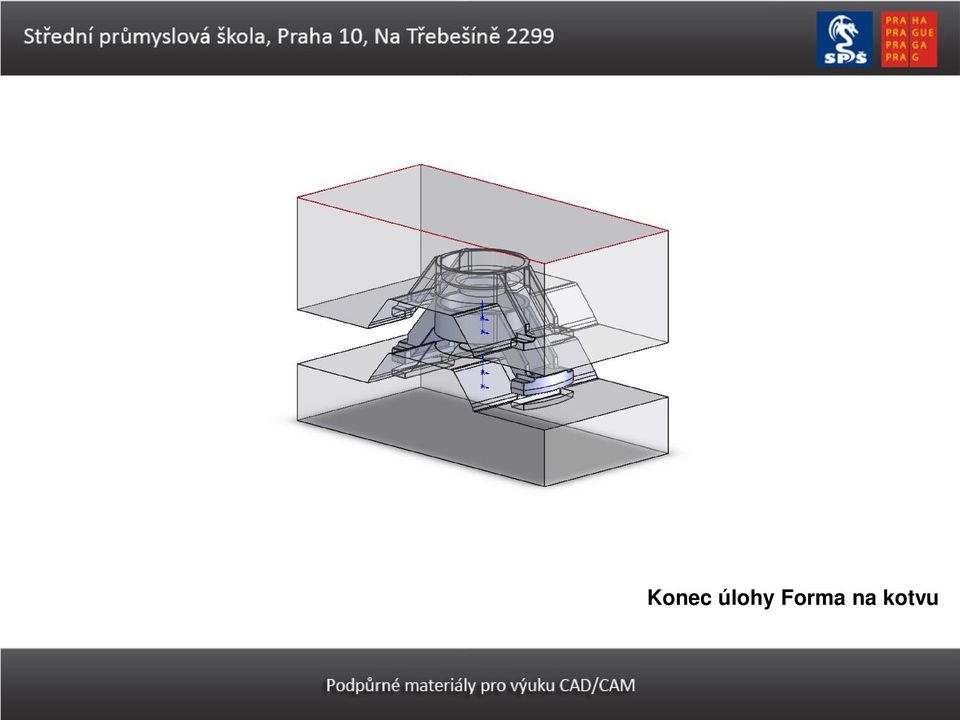

20 Konec úlohy Forma na kotvu
