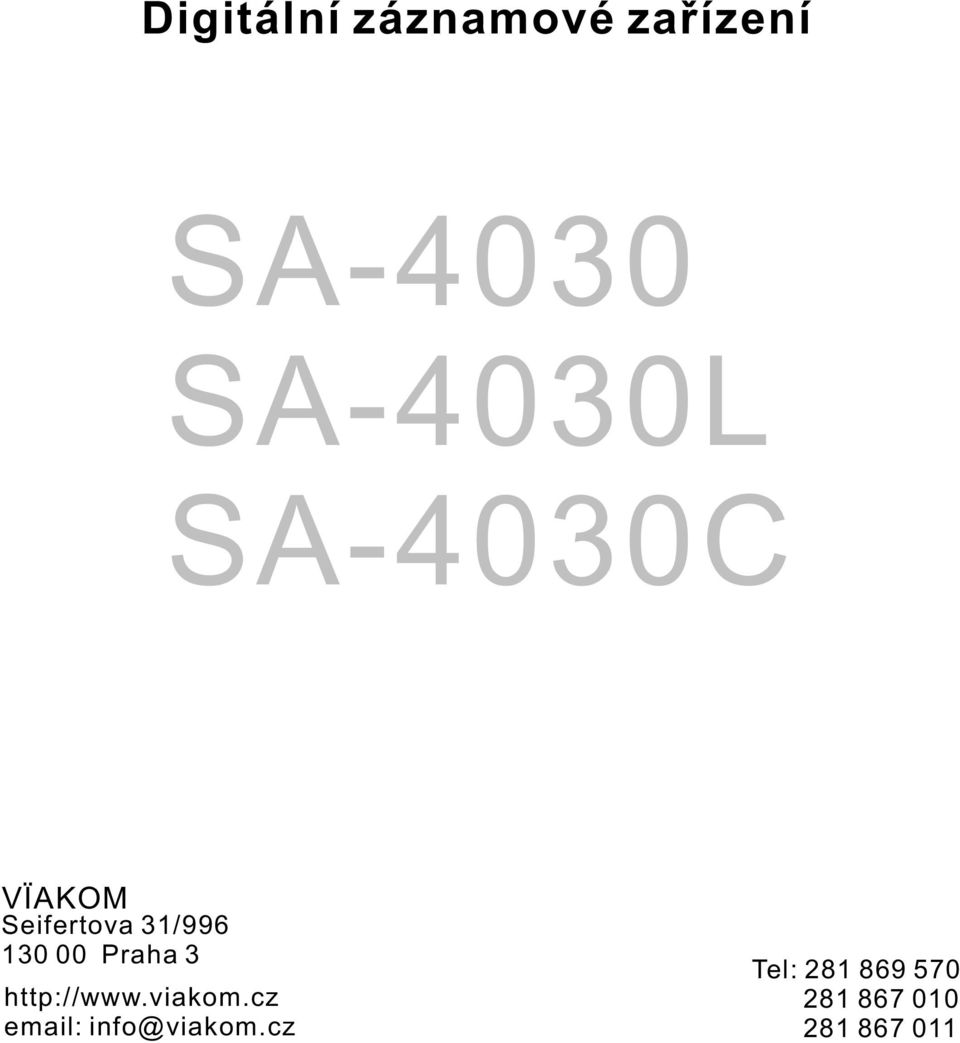

1 Digitální záznamové zařízení SA-4030 SA-4030L SA-4030C VIAKOM Seifertova 31/ Praha info@viakom.cz Tel:

2

3 OBSAH VLASTNOSTI ČELNÍ PANEL ZADNÍ PANEL TLAČÍTKA OVLÁDACÍHO PANELU TECHNICKÉ ÚDAJE NÁVOD K OBSLUZE PROHLÍŽENÍ PŘEHRÁVÁNÍ NAHRÁVÁNÍ POČET NAHRANÝCH HODIN PC PROHLÍŽEČ DVR VZDÁLENÝ DVR KLIENT ALARMOVÝ A VIDEO VÝSTUPNÍ KABEL

4 VLASTNOSTI 1 Úplně samostatné 2 Zobrazení v reálném čase. 3 Zobrazení během nahrávání. 4 Nahrávání po snímcích nebo kvad nahrávání. 5 Podpora nahrávání audia. 6 Malá velikost DVR 7 Anti-Shock HDD přenosný rámeček. 8 Zdokonalené MJPEG. 9 Nahrávání manuální /na pohyb /dle programu. 10 Vyhledávání dle času / data. 11 Funkce Watch dog (hlídač). 12 Ukazatel kapacity HDD. 13 Detekce pohybu v obraze. 14 Funkce automatického přepínání. ČELNÍ PANEL Vyjímatelný HDD rámeček 1

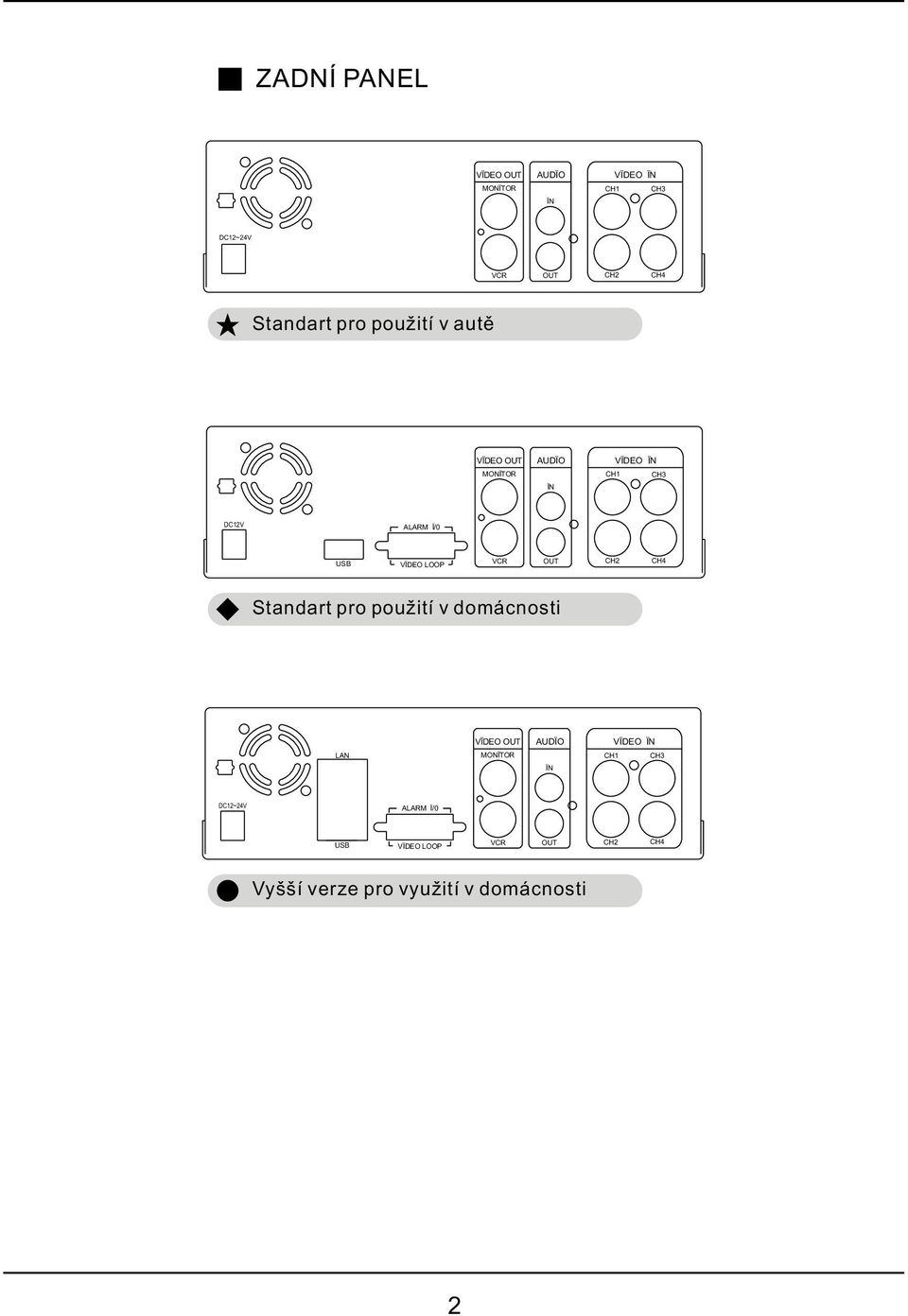

5 ZADNÍ PANEL VIDEO OUT MONITOR AUDIO IN CH1 VIDEO IN CH3 DC12~24V VCR OUT CH2 CH4 Standart pro použití v autě VIDEO OUT MONITOR AUDIO IN CH1 VIDEO IN CH3 DC12V ALARM I/0 USB VIDEO LOOP VCR OUT CH2 CH4 Standart pro použití v domácnosti VIDEO OUT AUDIO VIDEO IN LAN MONITOR CH1 CH3 IN DC12~24V ALARM I/0 USB VIDEO LOOP VCR OUT CH2 CH4 Vyšší verze pro využití v domácnosti 2

6 TLAČÍTKA OVLÁDACÍHO PANELU OVLÁDACÍ TLAČÍTKA V REŽIMU PROHLÍŽENÍ Menu:V režimu MENU je prováděno systémové nastavení (Nahrávání a Přehrávání musí být před vstupem do režimu MODE ukončeny) Record: Aktivace nahrávání Play: Přehrání posledního videa, které jste ještě neviděli. Auto Switching Channels: Povolení /Zakázání funkce automatického přepínání kanálů Quad Display: Zobrazení obrazovky ve čtyřech částech Channel 1: Kanál 1 bude zobrazen na celé obrazovce. Channel 2: Kanál 2 bude zobrazen na celé obrazovce Channel 3: Kanál 3 bude zobrazen na celé obrazovce. Channel 4: Kanál 4 bude zobrazen na celé obrazovce. OVLÁDACÍ TLAČÍTKA V REŽIMU NAHRÁVÁNÍ HDD USAGE: Zobrazí používání pevného disku Key lock: Stiskněte ttlačítko 5x a zamknete/odemknete klávesu STOP RECORDING (Když je klávesa "STOP uzamčena, zobrazí se v levém spodním rohu písmeno L ) Stop: Ukončení nahrávání. Auto Switching Channels: Povolení / Zakázání funkce automatického přepínání kanálů Quad Display: Zobrazení monitoru ve čtyřech částech Channel 1: Kanál 1 bude zobrazen na celé obrazovce.. Channel 2: Kanál 2 bude zobrazen na celé obrazovce. Channel 3: Kanál 3 bude zobrazen na celé obrazovce. Channel 4: Kanál 4 bude zobrazen na celé obrazovce. OVLÁDACÍ TLAČÍTKA V REŽIMU MENU Save Setup: Po dokončení každého nastavení je nutné stiskem tohoto tlačítka uložit všechny informace o nastavení. Zároveň opustíte stránky nastavování. Select: Potvrzení volby nebo nastavené položky. UP: Pohyb nahoru pro volbu položky. RIGHT: Pohyb vpravo pro volbu položky Select: Potvrzení všech voleb nebo nastavených položek DOWN: Pohyb dolů pro volbu položky. LEFT: Pohyb vlevo pro volbu položky Save Setup: Uložení informací o nastavení a opuštění stránek nastavování. 3

7 OVLÁDACÍ TLAČÍTKA V REŽIMU PŘEHRÁVÁNÍ Search Mode: vstup do režimu vyhledávání přehrávaných událostí Play: Přehrání videa v normální rychlosti Pause: Pozastavení přehrávání. Stop: Ukončení přehrávání a návrat do režimu prohlížení Pro zobrazení přes celou obrazovku, po stisku opět zobrazení QUAD Forward Fast: 3 rychlosti rychlého přehrávání vpřed (Ff1ˇ Ff2 ˇ Ff3) Steps Play: Přehrání videa snímek po snímku. Rewind Fast: Rychlé přehrávání vzad OVLÁDACÍ TLAČÍTKA V REŽIMU VYHLEDÁVÁNÍ PŘEHRÁVANÝCH UDÁLOSTÍ Exit: Návrat to režimu prohlížení Play: Přehrání zvoleného videa v normální rychlosti Search Mode Switch: Přepínání mezi režimem TIME SEARCH (vyhledávání dle času) a EVENTS SEARCH (vyhledávání dle události). Select: Potvrzení výběru nebo nastavených položek.(režim TIME SEARCH ) UP: Pohyb vzhůru po výběr položek. RIGHT: Pohyb vpravo pro výběr položek DOWN: Pohyb dolů pro výběr položek. Select: Potvrzení výběru nebo nastavených položek.(režim TIME SEARCH ) LEFT: Pohyb vlevo pro výběr položek 4

8 TECHNICKÉ ÚDAJE Video vstup Video vstup Video výstup Rychlost zobrazení Rychlost nahrávání(quad-4) Rychlost nahrávání(each-každý) Režim nahrávání Rozlišení Kompresní formát Audio funkce Režim vyhledávání Detekce pohybu zobrazení nahrávání Advanced MJPEG HDD Ztráta video signálu Automat. přepínání kanálů Výstup bzučáku Úprava obrazu NTSC 4 kanál 2 kanál (VCR OUT / MONITOR OUT) 120 snímků/sek (4x30 fps) Max. 30 snímků/sek Max. 7.5sn./sek(30 sn./4) Nízký Normální Vysoký 720x x224 PAL 100 snímků za sek. (4x25 fps) Max. 25 snímků/sek Max. 6.25sn./sek(25 sn./4) Kontinualní / Detekce pohybu / Dle programu 12K bytů / Snímek 15K bytů / Snímek 20K bytů / Snímek Max. 400GB 720 x x272 1CH Audio Input/Output Nahrávánív reálném čase a Přehrávání Čas / Datum / Seznam událostí 4CH detekce pohybu ANO ANO Ztráta obrazu,pohybový senzor Jas,Kontrast,Barva Rozměry 195mm x 265mm x 65mm (š x hl x v) Alarmové rozhraní 4ch vstup snímače /1ch alarm output (N.O,N.C Max:AC120V /0.5A) Rozhraní smyčkování USB rozhraní LAN rozhraní Napájení Váha 4ch prosmyčkovaný video výstup s 75 Ohm USB 2.0 H.D. záloha MPG4 video výstup a DVR ovládání DC 10V ~DC26V /přibližně 15W( add HD) DC 12Vˇ0.5V / přibližně 15W( add HD) přibližně 2.8KG přibližně 2.9KG Standard pro použití v autě Standard pro použití v domácnosti Vyšší verze pro využití v domácnosti 5

9 NÁVOD K OBSLUZE (HLAVNÍ MENU) HLAVNÍ MENU SYSTEM SETUP - SYSTÉMOVÉ NASTAVENÍ CAMERA SETUP - NASTAVENÍ KAMERY RECORD SETUP- NASTAVENÍ NAHRÁVÁNÍ RECORD SCHEDULE - ROZPIS NAHRÁVÁNÍ MOTION SETUP - NASTAVENÍ POHYBU SENSOR SETUP - NASTAVENÍ SENZORU HARD DRIVE SETUP- NASTAVENÍ HDD NETWORK SETUP - NASTAVENÍ SÍTĚ SYSTEM RESTORE - OBNOVA SYSTÉMU Stiskněte "UP" (NAHORU),"DOWN" (DOLŮ), poté "SELECT". Stiskem tlačítka MENU okno opustíte Pouze pro standartní domácí použití Pouze pro vyšší verzi domácího použití SYSTEM SETUP - SYSTÉMOVÉ NASTAVENÍ SYSTEM SETUP Použijte klávesy NAHORU, DOLŮ a poté SELECT. Stiskem klávesy MENU opustíte okno. PASSWORD SETUP -NASTAVENÍ HESLA Postup při změně hesla:: CURRENT PASSWORD (současné heslo) : NEW PASSWORD (nové heslo) : CONFIRM PASSWORD (potvrďte heslo) : (1) Po přijetí nového hesla obdržíte informační zprávu: PASSWORD CHANGED (HESLO ZMĚNĚNO) (2)Pokud heslo nebylo přijato, obdržíte zprávu: NO PASSWORD CHANGED (HESLO NEZMĚNĚNO) *Pro zadávání čísel používejte tlačítko na prohlížení na čelním panelu. 6

10 je:"1" je:"2" je:"3" je:"4" je:"5 TIME SETUP - NASTAVENÍ ČASU Slouží k nastavení aktuálního času. TIME SET 2004/12/17 18:00:30 Stiskněte REW,FF, poté SELECT. Stiskem tlačítka MENU opustíte okno. CAMERA SETUP - NASTAVENÍ KAMERY CAMERA SETUP CAMERA CH1 LIVE ON/OFF (živě) ON RECORD ON/OFF(nahrávání) ON BRIGHT SETUP (nastav. jasu) 5 CONTRAST SETUP (nastav. kontrastu) 5 COLORS SETUP (nastav. barev) 5 AUTO SWITCHING (automat. přepínání) 2 Stiskněte NAHORU, DOLŮ, poté, SELECT. Stiskem tlačítka MENU opustíte okno. RECORD SETUP - NASTAVENÍ NAHRÁVÁNÍ RECORD SETUP RECORD SETUP :EACH - KAŽDÝ VIDEO QUALITY (Kvalita obrazu) :NORMAL RECORD FRAME RATE( rychlost nahrávání snímků) :30 Použijte klávesy NAHORU, DOLŮ, poté, SELECT. Stiskem tlačítka MENU opustíte okno. (1) Record Setup: režim EACH (nahrávání snímků). Rychlost nahrávání snímků v režimu EACH: Maximum : 7.5 snímků/sek. každá kamera. Celkem:30 snímků/sek = 7.5 x 4 CH QUAD režim nahrávání: (2) Kvalita obrazu: High (vysoká), Normal, Low (nízká) (3) Rychlost nahrávání snímků: QUAD MODE: (NTSC) Enable Audio Record - povolit nahrávání zvuku sn./sek. Disable Audio Record - zakázat nahrávání zvuku snímků/sek. 7

11 Rychlost nahrávání snímků: QUAD MODE: (PAL) Enable Audio Record (povolit nahrávání zvuku) sním. /sek. Disable Audio Record (zakázat nahrávání zvuku) sním./sek. RECORD SCHEDULE - ROZPIS NAHRÁVÁNÍ RECORD SCHEDULE TTTTTTTTTTTTTTTTTTTTTTTT : : : : : : : : Stiskněte klávesy REW,FF a poté SELECT. Stiskem klávesy MENU opustíte okno. (1)Rozsah: 0-24 hodin. (2)Zvolte T pro kontinuální nahrávání. (3)Zvolte M pro nahrávání dle detekce pohybu v obraze. (4)Zvolte - pro zakázání nahrávání. MOTION SETUP -NASTAVENÍ POHYBU MOTION SETUP MENU CHANNEL-1 SENSITIV 0 (OFF) AREA SET CHANNEL-2 SENSITIV 0 (OFF) AREA SET CHANNEL-3 SENSITIV 3. AREA SET CHANNEL-4 SENSITIV 5. AREA SET Použijte klávesy NAHORU, DOLŮ a poté SELECT. Stiskem klávesy MENU opustíte okno. MD CH 1 BLOCK ( UP,DOWN,FF,REW ) MOVE (MENU)EXIT (SELECT)SET UPPER-LEFT POINT 8

12 1. Nastavení první detekční oblasti Nejprve klávesami NAHORU,DOLŮ, VPŘED, VZAD nastavte levý horní bod 1. detekční oblasti. Poté klávesami to NAHORU,DOLŮ, VPŘED, VZAD nastavte pravý dolní bod 1. detekční oblasti. 2. Nastavení druhé detekční oblasti Nejprve klávesami NAHORU,DOLŮ, VPŘED, VZAD nastavte levý horní bod 2. detekční oblasti. Poté klávesami to NAHORU,DOLŮ, VPŘED, VZAD nastavte pravý dolní bod 2. detekční oblasti. 3.Konec. SENSOR SETUP - NASTAVENÍ ČIDLA H/W SENSOR SETUP CHANNEL-1 CHANNEL-2 CHANNEL-3 CHANNEL-4 TYPE:NORMAL-OPEN (otevřený) NOT INSTALLED -není instalován TYPY:NORMAL-CLOSE (uzavřený) NOT INSTALLED-není instalován Použijte klávesy NAHORU, DOLŮ a poté SELECT. Stiskem klávesy MENU opustíte okno. HARD DRIVE SETUP- NASTAVENÍ HDD HARD DRIVE SETUP OVERWRITE ENABLED (YES ) MASTER HDD SIZE 80000MB MASTER HDD USED 0MB0 % MASTER HDD FORMAT (1) Overwrite Enabled - Povolení přepisu HDD YES : Overwrite (přepis povolen) NO : Stop Recording. (ukončení nahrávání) (2) Master HDD Status - Stav Master HDD Informace o používání HDD včetně kapacity & procent (3) Master Format - Formátování Master HDD Tuto položku zvolte, pokud chcete zformátovat HDD. Zobrazí se: PASSWORD INPUT (6)- ZADEJTE HESLO čísel. Pokud je heslo správné, zobrazí se : Password Correct (správné heslo) Hard Disk Formatted (disk zformátován) Pokud heslo není správné, zobrazí se:: Password Incorrect (nesprávné heslo) * Výchozí heslo: * HDD musí být zformátován po instalaci, výměně nebo reinstalaci. 9

13 NETWORK SETUP - NASTAVENÍ SÍTĚ LAN, INTERNET NETWORK MENU ACCEPT CLIENT (přijmout klienta) MAC ADDRESS IP ADDRESS SUBNET MASK GATEWAY (brána) PORT NUMBER (číslo portu) (YES) 00:00:00:73:37: Použijte klávesy NAHORU, DOLŮ a poté SELECT. Stiskem klávesy MENU opustíte okno. SYSTEM RESTORE - OBNOVENÍ SYSTÉMU Návrat k výchozím hodnotám nastavení. VIEW CONTROL - PROHLÍŽENÍ (1)Pro kontrolu obrazu z kamer můžete používat následující ovládací tlačítka: Kamera #1 (Ch1) Kamera #2 (CH2) Kamera #3 (Ch3) Kamera #4 (CH4) Povolit KVAD zobrazení / Zakázat funkci autom. přepínání (2)Regulace prohlížení je možná pouze tehdy,pokud je režim nahrávání nastaven na EACH MODE. PLAYBACK CONTROL - PŘEHRÁVÁNÍ (1) : systém přehraje poslední událost, kterou jste neviděli (2) : systém vstoupí do režimu vyhledávání událostí. (3)Každý interval je asi 4 hodinový. SEARCH TIME - VYHLEDÁVÁNÍ PODLE ČASU 04/04/01 02:47:56-04/04/01 02:47:56 01 TIME 2004/12/10 02:47:50 02 TIME 2004/12/10 02:47:50 03 TIME 2004/12/10 02:47:50 Zvolte počáteční datum/ čas a konečný datum/ čas Tlačítka NAHORU, DOLŮ pro pohyb. PLAY pro přehání. MENU pro odchod. STOP pro volbu režimu a SELECT pro změnu :pro přepínání mezi režimem vyhledávání podle času a vyhledávání dle událostí. Stiskni pro odchod. 10

14 (1)EVENTS SEARCH MODE - VYHLEDÁVÁNÍ PODLE UDÁLOSTI:: Tlačítky zvolíte jeden interval, tlačítkem ho přehrajete. (2)TIME SEARCH MODE - VYHLEDÁVÁNÍ PODLE ČASU : Signál > jde vzhůru na HARD DRIVER: MASTER. Zvolte položku tlačítky.. Klávesou zvolíte změnu dat. Poté stiskněte pro přehrání záznamu. (3)PLAYBACK - PŘEHRÁNÍ * :rychlý posun vpřed. Při delším držení se zobrazí FF(Fast Forward)1, FF2, FF3. * : rychlý posun záznamu vzad. * : pozastavení záznamu * : ukončení záznamu. RECORD CONTROL - NAHRÁVÁNÍ 1) Tlačítkem spustíte nahrávání. 2) Během nahrávání se objeví * ve stavu přepisování. (status of overwriting) POČET NAHRANÝCH HODIN NA 80GB PEVNÝ DISK * Následující tabulka obsahuje pouze přibližné údaje a slouží pouze jako vzor. Výsledky nahrávání v NTSC Formátu Video Signál NTSC Formát zobrazení QUAD REŽIM (čtvrtiny) EACH REŽIM (Celá obrazovka) Kvalita obrazu High - Vysoká Normal Basic - Základní High - Vysoká Normal Basic - Základní Výsledky nahrávání v PAL Formátu Video Signál Formát zobrazení Kvalita obrazu 30 sn./sek 15 sn./sek 7 sn./sek 1sn./sek 36hodin 72hodin 144 hodin 1080 hodin 48 hodin 96 hodin 192 hodin 1440 hodin 58 hodin 116 hodin 232 hodin 1740 hodin 64 hodin 128 hodin 256hodin 1920 hodin 90 hodin 180 hodin 360 hodin 2700 hodin 112 hodin 224 hodin 448 hodin 3360 hodin 25 sn./sek 12 sn./sek 6 sn./sek 1 sn./sek PAL QUAD REŽIM (čtvrtiny) EACH REŽIM (Celá obrazovka) High - Vysoká Normal Basic-Základní High - Vysoká Normal Basic-Základní 38 hodin 76 hodin 152 hodin 950 hodin 48 hodin 96 hodin 192 hodin 1200 hodin 60 hodin 120 hodin 240 hodin 1500 hodin 62 hodin 124 hodin 248 hodin 1550 hodin 90 hodin 180 hodin 360 hodin 2,250 hodin 118 hodin 236 hodin 472 hodin 2950 hodin 11

15 PC PROHLÍŽEČ DVR Pouze pro standartní použití v domácnosti. Pouze pro vyšší verzi použití v domácnosti. Úvod Toto je návod k obsluze 4 kanálového samostatného PC prohlížeče DVR. Program zobrazuje obraz, uložený v paměťovém zařízení (HDD, CF karta, USB paměťový modul, apod.), které bylo předtím zformátováno a nahráno pomocí DVR. Pokud je zformátované paměťové zařízení připojeno k vašemu PC, program ho automaticky detekuje a zobrazí nahraný sled. Dále můžete do JPEG souboru uložit aktuální obrazovku a uložit do souboru video/audio sled. ( MYS soubor, Vineyard's patentovaný video/audio formát.) Program se skládá ze dvou funkčních modulů: DVR PC prohlížeč zobrazuje sled, uložený na DVR paměťovém zařízení. Přehrávač MYS souborů přehraje uložené soubory. Terminologie Paměťové zařízení Program OS CPU RAM GUI Pevný disk, CF Karta, USB paměťový modul PC prohlížeč paměťového zařízení DVR DVR paměťové zařízení je zařízení, které bylo dříve zformátováno a nahráno pomocí DVR na Vineyard Technologies' DVR chip. Požadavky OS DirectX Operační systém Procesor Paměť Grafické uživatelské rozhraní Windows 2000/XP nebo vyšší verze. DirectX 7.0 nebo vyšší verze. Doporučení Operační systém (OS) CPU RAM Minimálně Windows 2000 nebo vyšší verze (XP, 2003). 1.0 GHz a více. 256 MByte a více.. Instalace A. Instalace Hardware Před spuštěním programu připojte DVR paměťové zařízení do IDE kabelu vašeho PC, a to přímo nebo přes USB adaptér. B. Instalace Software Na CD-ROMu spusťe Setup.exe a postupujte dle daných instrukcí. [Nezapomeňte, že OS vašeho PC musí být minimálně Windows 2000 [nebo XP či 2003].] Spuštění Klikněte dvakrát na ikonu PC viewer. Program se pokusí najít paměťová zařízení, instalovaná ve vašem PC a vyhledat mezi nimi DVR paměťové zařízení. Pokud bude DVR paměťové zařízení nalezeno, začne program automaticky přehrávat. Pokud DVR paměťové zařízení nebude detekováno, (to znamená, že žádné takové zařízení není nainstalováno) zobrazí se následující chybová hláška a nastaví se výchozí operační režim MYS přehrávače (Viz část. 4). 12

16 PC prohlížeč DVR Obr.1. Nebylo nalezeno DVR paměťové zařízení A. Uživatelské rozhraní Výchozí stránka programu je PC prohlížeč DVR paměťového zařízení. Uživatelské rozhraní je zobrazeno na obrázku 2. (1) (12) (2) (3) (11) (4) (5) (6) (7) (8) (9) (10) (1) (2) (3) (4) (5) (6) Obrazovka Posuvná lišta Tlačítko pro přehrávání MYS Přepínací tlačítko DVR paměť. zařízení Informace o DVR paměť. zařízení Volba kanálu (7) Ovládání přehrávání PC prohlížeče (8) Tlačítko zachycení sledu [MYS] (9) Tlačítko zachycení obrazovky [JPEG] (10) Audio ovládání (11) Přehrávací režim prohlížeče (12) Zobrazení času sledu Obr. 2. Uživatelské rozhraní PC prohlížeče DVR paměťového zařízení 13

17 B. Funkce I. Tlačítko pro přehrávání MYS Stiskem tohoto tlačítka (nebo klávesy F2) si můžete prohlédnou MYS soubor, uložený ve vašem PC. II. Přepínací tlačítko DVR paměťových zařízení Toto tlačítko se zaktivuje v případě, že je instalováno více než jedno DVR paměťové zařízení a slouží k prohlížení video/audio souborů, uložených na jiném DVR paměťovém zařízení. Obr. 3 zobrazuje okno pro volbu DVR paměťového zařízení. Obr.3. Okno pro volbu DVR paměťového zařízení. III. Informační tlačítko DVR paměťového zařízení Stiskem tohoto tlačítka získáte informace o velikosti DVR paměťového zařízení a množství uložených dat. Obr. 4 zobrazuje informační okno DVR paměťového zařízení. Obr.4. Informační okno DVR pamětového zařízení. IV. Tlačítka pro volbu kanálů V závislosti na nastavení nahrávacího kanálu sledu budou povolena jednotlivá tlačítka. Zvolte kanál, který chcete vidět zvětšený. Obr 5. Tlačítka pro volbu kanálů 14

18 Stiskni Stiskni (nebo 5 nebo čísel. klávesu 5) pro zobrazení 4 kanálů najednou. (nebo 1 nebo čísel. klávesu 1) pro zobrazení zvětšeného kanálu 1. Stiskni Stiskni (nebo 2 nebo čísel. klávesu 2 ) pro zobrazení zvětšeného kanálu 2. (nebo 3 nebo čísel. klávesu 3) pro zobrazení zvětšeného kanálu 3. Stiskni (nebo 4 nebo čísel. klávesu 4) pro zobrazení zvětšeného kanálu 4. v. Tlačítka pro ovládání prohlížení Tato tlačítka slouží k ovládání prohlížení. Obr.6. Tlačítka pro ovládání prohlížení * Stiskem (nebo klávesy [<-]) spustíte rychlé přehrávání vzad. Dalším stiskem tohoto tlačítka můžete upravovat rychlost. Maximální rychlost je 8x rychlejší než přehráván vzad. * Stiskem (nebo klávesy [<-]) spustíte přehrávání vzad. * Stiskem (nebo mezerníku) pozastavíte přehrávání. * Stiskem (nebo klávesy [->]) spustíte normální přehrávání. * Stiskem (nebo klávesy [->]) spustíte rychlé přehrávání vpřed. Opakovaným stiskem tohoto tlačítka můžete upravit rychlost. Maximální rychlost je 8x rychlejší než normální přehrávání. vi. Tlačítko zachycení sledu (Capture stream button) Pokud chcete zachytit (uložit) sled, řiďte se následujícím postupem: * Pomocí Posuvné lišty najděte požadované místo. * Přehrávání musí být v režimu PAUSE. Tlačítko zachycení sledu musí být povoleno. * Po stisku tohoto tlačítka spustí program zachycování (ukládání). Během tohoto procesu bude zobrazeno následující okno: Obr.7.Informační okno * Pokud chcete zachycování ukončit, stiskněte v Informačním okně tlačítko Stop Capturing. Zachycený soubor (MYS soubor) bude uložen v adresáři Capture Directory. Další informace o tomto adresáři viz Část nastavení programu. 15

19 VII. Tlačítko zachycení obrazovky (Screen capture button) Pokud chcete zachytit (uložit) obrazovku, řiďte se následujícím postupem: *Pomocí posuvné lišty najděte požadovanou pozici. * Přehrávání musí být v režimu PAUSE. Tlačítko zachycení obrazovky musí být povoleno. * Po stisku tohoto tlačítka začne program vytvářet JPEG soubor. Po jeho vytvoření program zobrazí název souboru a cestu k adresáři Capture Directory. VIII. Ovládání zvuku Obr. 8: Tlačítko pro ovládání zvuku Tlačítkem povolíte zvuk. Jakmile bude zvuk povolen, změní se ikona na.. Jejím stiskem zvuk znovu zakážete. Pomocí posuvné lišty ovládáte hlasitost. MYS přehrávač A. Uživatelské rozhraní Obr. 9 zobrazuje uživatelské rozhraní MYS přehrávače. (1) (2) (3) (10) (4) (5) (6) (7) (8) (9) 16

20 (1) Obrazovka (6) Informace o MYS souboru (2) Dialogové okno pro volbu MYS souboru (7) Ovládání přehrávání MYS souborul (3) Posuvná lišta (8) Tlačítko zachycení sledu [JPEG] (4) Tlačítko PC prohlížeče (9) Ovládání zvuku (5) Tlačítko pro otvírání souborů (10) Stav přehrávání Obr.9. Uživatelské rozhraní přehrávače MYS souborů B. Funkce i. Tlačítko PC prohlížeče Pro návrat k funkci PC prohlížeče. ii. Tlačítko pro otevření souboru Stiskem tohoto tlačítka zvolíte MYS soubor. iii. Informace o MYS souboru Pokud je zvolen a přehráván MYS soubor, zobrazí se informace o názvu a velikosti souboru v Informační boxu. iv. Ovládácí tlačítka pro přehrávání MYS souboru. Tato tlačítka slouží k ovládání přehrávání. Obr.10. Ovládací tlačítka pro přehrání MYS souboru * Stiskem (nebo klávesy [<-]) spustíte rychlé přehrávání vzad. Dalším stiskem tohoto tlačítka můžete upravovat rychlost. Maximální rychlost je 64x rychlejší než přehrávání vzad. * Stiskem (nebo klávesy [<-]) spustíte přehrávání vzad. * Stiskem (nebo mezerníku) pozastavíte přehrávání. * Stiskem (nebo klávesy [->]) spustíte normální přehrávání. * Stiskem (nebo klávesy [->]) spustíte rychlé přehrávání vpřed. Opakovaným stiskem tohoto tlačítka můžete upravit rychlost. Maximální rychlost je 64x rychlejší než normální přehrávání. v. Tlačítko zachycení (uložení) obrazovky Pokud chcete zachytit obrazovku, řiďte se následujícím postupem: *Pomocí posuvné lišty najděte požadovanou pozici. * Přehrávání musí být v režimu PAUSE. Tlačítko zachycení obrazovky musí být povoleno. * Po stisku tohoto tlačítka začne program vytvářet JPEG soubor. Po jeho vytvoření program zobrazí název souboru a cestu k adresáři Capture Directory. 17

21 VI. Ovládání zvuku Obr.11. Tlačítko pro ovládání zvuku Stiskem povolíte zvuk. Jakmile je zvuk povolen, změní se ikona na. Jejím stiskem zvuk opět zakážete. Pomocí posuvné lišty můžete ovládat hlasitost. Nastavení programu A. Uživatelské rozhraní Změna úložného adresáře zachycených souborů obr.2. Dialogové okno nastavení programu Povolení/zakázání okna s dotazem na potrvzení uzavření programu. B. Funkce I. Adresář zachycených souborů (Capture directory) Zde můžete změnit Capture Directory. Stiskněte tlačítko Change, zvolte adresář a stiskněte OK. II. Informační okno (Message Box) Zde můžete povolit/zakázat zobrazování okna s dotazem na potvrzení uzavření programu. 18

22 Vzdálený DVR klient Pouze pro vyšší verzi použití v domácnosti Úvod Tento dokument popisuje funkce klientského programu 4 kanálového samostatného vzdáleného DVR. Pomocí tohoto programu můžete přistupovat k vašemu DVR, ovládat ho a vzdáleně sledovat, co se děje a zachycovat obraz na vašem PC. Program se skládá ze čtyř hlavních funkcí: Vzdálené monitorování zobrazuje příchozí video/audio sledy z Vašeho DVR. Vzdálený DVR Management dálkově řídí vaše DVR. Zachycování sledu zachycuje příchozí video/audio sledy. Přehrávání zachycený souborů. Když zachytíte sled, program vytvoří jeden soubor (2YYYMMDDHHMMSS. mys). Terminologie v tomto dokumentu Program OS CPU RAM GUI Požadavky na PC OS DirectX Vzdálený DVR klient Operační systém Centrální procesor Paměť Grafické uživatelské rozhraní Nejméně Windows 2000/XP nebo vyšší verze. Nejméně DirectX 7.0 nebo vyšší verze. Doporučení CPU RAM 1.0 GHz a více. 256 MByte a více. Instalace A. Instalace Software Spusťte Setup.exe na CD-ROM a postupujte dle uvedených pokynů. OS vašeho PC musí být alespoň Windows 2000 nebo vyšší verze [XP or 2003].. Spuštění Klikněte dvakrát na ikonu programu. Zobrazí se okno vzdáleného klienta. (Remote Client Window). Viz obrázek 1. 19

23 Obr.1. Vzdálený DVR klient Připojení Než se připojíte k vašemu DVR, ujistěte se, zda je DVR správně nastaveno pro síťové připojení. Pokud je DVR připojeno k síti a správně nastaveno, můžete se připojit k vašemu DVR. Více informací viz Návod k obsluze DVR. A. Připojení Pokud se chcete připojit k vašemu DVR, musíte znát následující údaje: * IP adresu vašeho DVR. * Heslo (password). Pokud znáte IP adresu a heslo, stiskněte ikonu ve spodní části programu (nebo stiskněte [Ctrl+C]). Zobrazí se následující okno: Obr.1. Okno pro připojení POZN.: Zde uvedená IP adresa slouží pouze jako vzor. 20

24 Zadejte IP adresu a heslo a stiskněte tlačítko "Connect". Zvolením položky "Save IP" můžete IP adresu uložit pro budoucí použití. Takto uložená adresa bude při dalším připojování považována za výchozí. Pokud je k vašemu DVR připojen klient, zobrazí se na obrazovce aktuální obraz DVR a Informační okno ( Status Window) zobrazí aktuální rychlost připojení. Obr. 2. Informační okno (status window) [ rychlost připojení 960 Kbps] B. Odpojení Znovu stiskni tlačítko pro odpojení. (nebo [Ctrl+C] ). Zobrazí se následující okno: Obr. 3 Okno pro potvrzení odpojení (Chcete se opravdu odpojit?) Pokud se chcete odpojit, stiskněte YES. Pokud chcete uchovat aktuální připojení, zvolte NO. Program je možné nastavit tak, aby toto okno s dotazem na potvrzení odpojení nebylo zobrazováno. Viz část 8.A.ii. Channel Navigation Jakmile je program správně připojen k vašemu DVR, zobrazí se na obrazovce všechny čtyři kanály. (zobrazení kanálů se může lišit v závislosti na nastavení nahrávacího kanálu DVR.) Nyní můžete zvolit kanál, který chcete vidět na celé ploše. A. Změna kanálu Pomocí tlačítka zvolte jeden kanál (viz obrázek 4) Obr.4. Channel Navigation Buttons Ke změně kanálu můžete rovněž použít klávesnici. * [1] nebo [čísel. klávesa 1] pro kanál 1 * [2] nebo [ čísel. klávesa 2] pro kanál 2 * [3] nebo [ čísel. klávesa 3] pro kanál 3 * [4] nebo [ čísel. klávesa 4] pro kanál 4 * [5] nebo [ čísel. klávesa 5] pro všechny čtyři kanály 21

25 Ovládání hlasitosti A.Povolení zvuku/mute (němý režim) Tlačítkem nebo [Ctrl+M] aktivujete zvuk, pokud je klient připojen k DVR nebo přehrává dříve nahrané sledy. Tlačítkem nebo [Ctrl+M] zvuk odpojíte. B.Regulace hlasitosti K regulaci hlasitosti používejte posuvnou lištu nebo šipky Nahoru a Dolů. Ovládání DVR Ovládání DVR (spuštění/ukončení nahrávání a přehrávání) může být prováděno vzdáleně. Ovládací tlačítka DVR jsou zobrazena na Obr.5. DVR Control Obr.5. Ovládací tlačítka DVR A. Nahrávání Stiskem (nebo klávesami [Ctrl+Shift+R]) začne DVR nahrávat. V informačním okně (status window) se zobrazí stav nahrávání. Toto okno označí aktuální stav DVR - viz Obr.6. Obr. 6. Informační okno [Stav nahrávání DVR ] Stiskem (nebo klávesami [Ctrl+Shift+S]) DVR ukončí nahrávání. B. Přehrávání Pokud chcete přehrávat, stiskněte nejprve,nebo klávesy [Ctrl+Shift+P]), abyste získali seznam nahraných událostí. Klient obdrží záznam události z vašeho DVR a předloží vám seznam. Obr. 7 zobrazuje záznam událostí. Obr.7. Záznam událostí DVR. 22

26 Přehrávání může být spuštěno dvěma způsoby: I. Přehrávání podle času - Timed Play Horní část okna zobrazuje časový rozsah sledu, uloženého na pevném disku DVR. Zde můžete specifikovat čas, o který máte zájem. Obr.8 zobrazuje okno přehrávání podle času. Obr.8. Okno přehrávání podle času. II. Přehrávání události - Event Play Spodní část okna obsahuje seznam událostí. Pokud si danou událost chcete přehrát, dvakrát na ni klikněte nebo stiskněte tlačítko Start Event Play. Obr.9. Okno přehrávání událostí Zpráva o tom, že DVR přehrává se ihned objeví v Informačním okně. Obr.10. Informační okno [DVR Přehrává] III. Tlačítka pro přehrávání Tlačítkem (nebo klávesami [Ctrl+Shift+F] ) spustíte Rychlé přehrávání vpřed. [FF1 -> FF2 ->FF3 -> Ff1] Tlačítkem ( nebo klávesami [Ctrl+Shift+V] ) spustíte Rychlé přehrávání vzad. Tlačítkem ( nebo klávesami [Ctrl+Shift+U] ) pozastavíte přehrávání. (Pause) Tlačítkem ( nebo klávesami [Ctrl+Shift+P] ) se vrátíte k přehrávání, pokud DVR bylo v režimu Rychlého přehrávání vpřed, vzad nebo v pauze. Tlačítkem (nebo klávesami [Ctrl+Shift+S]) ukončíte přehrávání. PC Capturing - Nahrávání pomocí PC Přicházející video/audio signal můžete nahrát do vašeho PC a přehrát později. Obr.11 zobrazuje tlačítka pro PC Capturing. 23

27 Obr.11. Tlačítka pro PC Capturing A. Zachycení - Capturing Tlačítkem (nebo klávesami [Ctrl+R]) spustíte nahrávání. Aktuální stav nahrávání zobrazí Informační okno (Status Window). Obr.12. Informační okno [PC Capturing] Nahrávaný video/audio signál bude uložen jako MYS soubor, jehož místo uložení můžete sami určit. Název MYS souboru zahrnuje následující informace: * Rok [4 čísla] * Měsic [2 čísla] * Den [2 čísla] * Hodina [2 čísla] * Minuta [2 čísla] * Sekunda [2 čísla] B. Přehrávání Stiskem (nebo klávesami [Ctrl+P]) zobrazíte seznam nahrávaných souborů. Obr.13. Seznam MYS souborů Zvolte soubor, který chcete přehrát. Informační okno zobrazí, že PC přehrává. Obr.14. Informační okno (status window) - PC Přehrává 24

28 I. Stav přehrávání PC - PC Playback Status Informace o tom, že je program v režimu Přehrávání PC se nachází v levém dolním rohu. Zde je zobrazen aktuální stav PC přehrávání a aktuální pozice vzhledem k celkové velikosti souboru. Obr.15. Indikátor PC Přehrávání II. Posuvná lišta sledu - Stream position bar Když je program v režimu Přehrávání PC, zobrazí se Stream Position Bar. Obr.16. Posuvná lišta sledu Pomocí jezdce lišty můžete zobrazit libovolné místo v souboru. III. Tlačítka přehrávání Stiskem (nebo klávesy [->] ) spustíte Rychlé přetáčení vpřed (Fast Forward). [FF2 -> FF4 -> FF8 -> FF16 -> FF32 -> FF64 -> PLAY ->FF2] Stiskem (nebo klávesy [<-]) spustíte Rychlé přetáčení vzad (Fast Rewind). [REW2 -> REW4 -> REW8 -> REW16 -> REW32 -> REW64 -> REV -> REW2] Tlačítkem Tlačítkem Tlačítkem Tlačítkem (nebo mezerníkem) pozastavíte přehrávání. (PAUSE) ( nebo klávesou [->] ) se vrátíte k přehrávání, pokud je DVR v režimu, REW, REV nebo PAUSE. ( nebo klávesou [<-] ) spustíte zpětné přehrávání. ( nebo klávesou [Ctrl+S] ) ukončíte přehrávání. Velikost obrazu - Image size Uživatel může změnit velikost obrazu z DVR. Výchozí hodnota rozlišení je High (vysoké). Pokud chcete obrazy vidět ve vyšší rychlosti snímků, zvolte rozlišení Low (nízké). Nastavení Nastavení klientského programu a vzdáleného DVR může být změněno pomocí configuration managers (správa nastavení). Nezapomeňte, že konfigurace vzdáleného DVR je možná, když je klient připojen k DVR. 25

29 A. Změna nastavení klienta Pokud chcete změnit nastavení klientského programu, zvolte: [main menu -( hlavní menu ) -> Configuration (nastavení) -> Client configuration (nastavení klienta) nebo stiskněte klávěsu [F9]. Obr.17. Menu nastavení [Nastavení klienta] Zobrazí se následující dialogové okno, které slouží jako Client Configuration Manager (Správa nastavení klienta.) Jeho pomocí můžete změnit nastavení klientského programu. Obr.18. Okno nastavení klienta I. Čísla připojovacího portu Výchozí čísla jsou pro Řídící zprávu a pro Data sledu. Pokud byste z nějakého důvodu změnili nastavení čísla připojovacího portu DVR, měli byste zároveň změnit i čísla p ř i p o j o v a c í h o p o r t u n a k l i e n t s k é s t r a n ě. Z v o l t e o d p o v í d a j í c í čísla portů. [POZN.] Pokud jsou čísla portů, které používá klient odlišná od čísel DVR, připojení neproběhne. II. Opětovné spojení - Reconnection Zde nastavíte automatické opětovné připojení klienta v případě, že bylo spojení mezi klientem a DVR z nějakého důvodu ukončeno. III. Adresář nahrávaní záznamu - Stream Capture Directory Zde můžete určit cílový adresář nahrávaní záznamu. Pro změnu klikněte na tlačítko Change. 26

30 Obr.19. Adresář nahraného záznamu. Pokud chcete adresář změnit, vyberte složku a klikněte na OK IV.Potvrzovací okna - Message Boxes Obr.20. Povolení/zakázání potvrzovacích oken B. Změna DVR nastavení Pokud chcete změnit nastavení vzdáleného DVR, zvolte [main menu->configuration->dvr Configuration nebo stiskněte klávesu [F5]. Obr.21. Menu nastavení [konfigurace DVR ] Obr.22. DVR configuration Manager (Správa nastavení DVR) 27

31 I. Režim nahrávání - Record Mode Uživatel má na výběr dva režimy - EACH (každý) nebo QUAD (čtvrtiny) II. Kvalita nahrávání - Record Quality Kvalita obrazu může být: HIGH (vysoká) NORMAL (normální) LOW (nízká) II. Rychlost nahrávání snímků - Record Frame Rate Zde můžete změnit rychlost nahrávání snímků. IV. Trvání alarmu - Alarm Sounding Duration Zvolte dobu trvání alarmu při aktivaci pohybového čidla nebo když vestavěný pohybový detektor zaznamená nějaký pohyb. V. Trvání nahrávání čidla - Sensor Recording Duration Zvolte dobu trvání nahrávání čidla při aktivaci pohybového senzoru nebo když vestavěný pohybový detektor zaznamená nějaký pohyb.. VI. Nahrávání zvuku - Audio Recording Povolení/zakázání nahrávání zvuku DVR VII. Reproduktor zapnutý/vypnutý - On/Off Zapnutí/vypnutí DVR reproduktoru VIII. Vstupní kanály - Input Channels Zde můžete měnit DVR vstupní kanály. IX. Nahrávné kanály - Record Channels Určete, které ze vstupních kanálů budou nahrávány. Pokud je provedena jakákoliv změna v nastavení, aktivuje se tlačítko OK. Pro uložení změn stiskněte OK, pro opuštění okna bez uložení změn stiskněte Cancel. C.Zjištění stavu pevného disku DVR Pro zjištění stavu HDD vzdáleného DVR zvolte [main menu->configuration->hdd Information] nebo stiskněte klávesu [F6]. Obr.23. Menu nastavení [HDD Informace] Obr.24. Stav HDD 28

32 Pokud chcete zformátovat pevný disk, stiskněte tlačítko Format Master (nebo Slave) HDD. Ke zformátování HDD je nutné znát heslo DVR. (management password). D. Změna rozpisu nahrávání DVR (Record Schedule) Pro změnu rozpisu nahrávání vzdáleného DVR zvolte: [main menu->configuration->record Schedule Set] nebo stiskněte klávesu [F7]. Obr.25. Menu nastavení [Rozpis nahrávání - Record Schedule] Obr.26. Správa rozpisu nahrávání DVR Pokud je provedena jakákoliv změna v nastavení, aktivuje se tlačítko OK. Pro uložení změn stiskněte OK, pro opuštění okna bez uložení změn stiskněte Cancel. E. Změna času DVR Pro změnu času vzdáleného DVR zvolte: [main menu->configuration->dvr Time Set] nebo stiskněte klávesu [F8]. Obr.27. Menu nastavení [nastavení času DVR] Pokud chcete změnit čas DVR, stiskněte Change DVR Time. Obr.28. Okno pro nastavení času DVR 29

33 Pokud provedete jakoukoliv změnu, aktivuje se tlačítko OK. Stiskem OK změníte čas. Stiskem Cancel uzavřete okno bez změn DVR času. F. Možnosti Sítě Obr.29. Možnosti sítě Uživatel může změnit nastavení režimu Stream transmission (Přenos sledu) ; Zvolte jeden z následujících pěti přenosů: Favor Highest Picture Quality [Shift+1] - Nejvyšší kvalita obrazu V tomto režimu DVR zasílá obraz nejvyšší kvality, což vyžaduje větší přenosovou šířku pásma. Z tohoto důvodu může být snížena rychlost snímků. V případě připojení k DVR přes internet doporučujeme zvolit tuto možnost. Favor High Picture Quality [Shift+2] - Vysoká kvalita obrazu V tomto režimu bude DVR klientovi zasílat relativně vysoce kvalitní obraz. Rychlost snímků bude z důvodu větší šíře pásma snížena. Moderate [Shift+3] - Default - Střední kvalita obrazu - výchozí nastavení V tomto režimu bude DVR měnit kvalitu zasílaného obrazu a rychlost snímků v závislosti na stavu sítě. Favor High Frame Rate [Shift+4] - Vysoká rychlost snímků V tomto režimu bude DVR klientovi zasílat obraz relativně nízké kvality,. ale může být dosažena vyšší rychlost snímků. Favor Highest Frame Rate [Shift+5] - Nejvyšší rychlost snímků V tomto režimu bude DVR zasílat obraz nejnižší kvality, ale s nejvyšší možnou rychlostí snímků, kterou může v daném připojení DVR zajistit. 30

34 ALARMOVÝ A VIDEO VÝSTUPNÍ KABEL CH1 CH2 CH3 1 CH HNĚDÁ ČERVENÁ ORANŽOVÁ ŽLUTÁ ZELENÁ MODRÁ ČERNÁ BÍLÁ ALARM-CH1 ALARM-CH2 ALARM-CH3 ALARM-CH4 ALARM-GND RELÉ-COM RELÉ-NC KONTAKT RELÉ-NO KONTAKT 31
