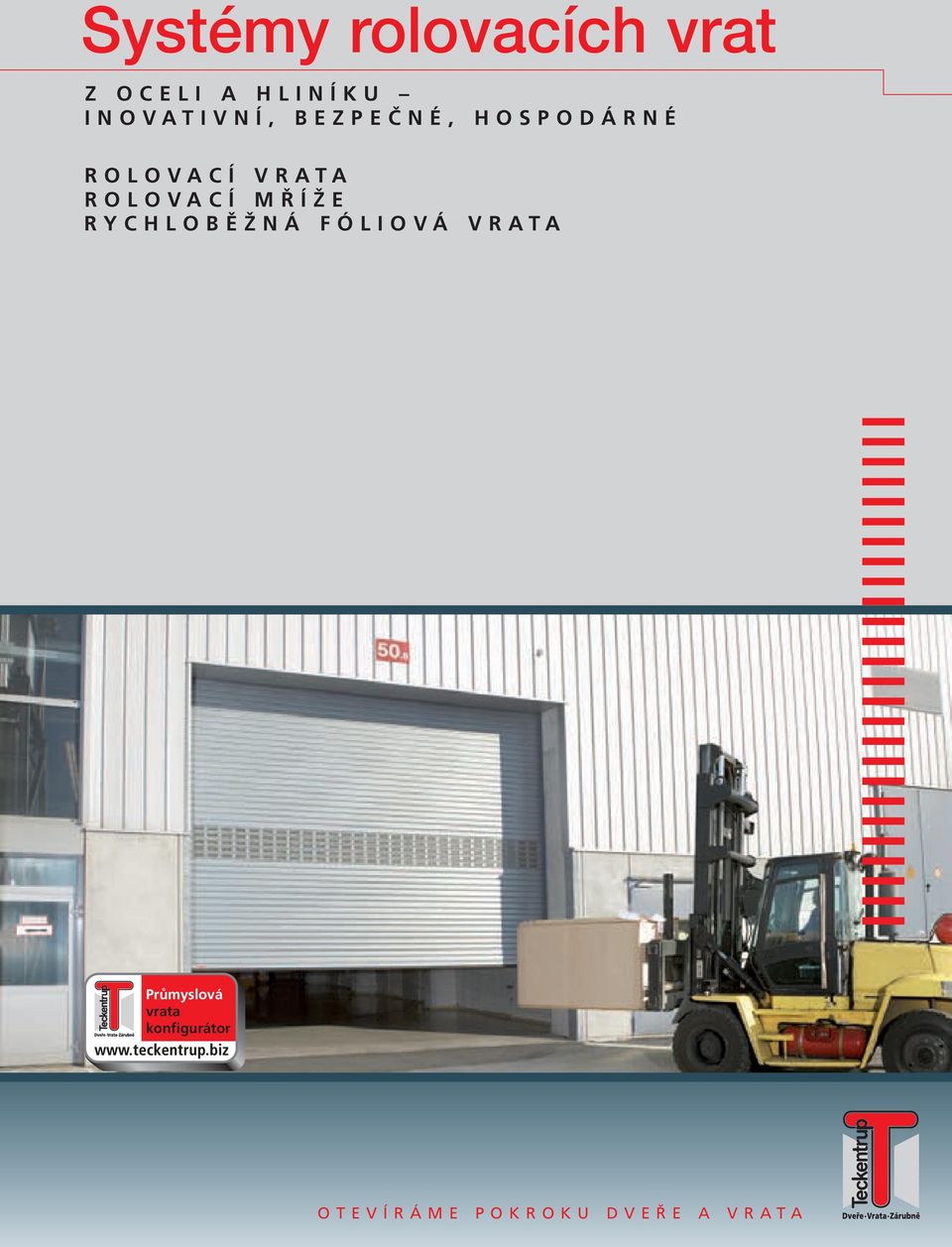

1 Systémy rolovacích vrat Z OCELI A HLINÍKU INOVATIVNÍ, BEZPEČNÉ, HOSPODÁRNÉ ROLOVACÍ VRATA ROLOVACÍ MŘÍŽE RYCHLOBĚŽNÁ FÓLIOVÁ VRATA Průmyslová vrata konfigurátor 1 OTEVÍRÁME POKROKU DVEŘE A VRATA

2 Působivá zavírání hal VÝKONNÁ, ARCHITEKTONICKÁ PŘESVĚDČIVÁ 2

3 Flexibilní koncepce vrat Rychlá cesta k více informacím TECHNICKY PERFEKTNÍ, ROZMANITĚ POUŽITELNÁ Roletová vrata ThermoTeck Tepelně izolovaná, s mikroprofilovaným povrchem. Roletová vrata ThermoTeck easy Inovační konstrukce vrat pro standardní použití o cca 40% rychlejší montáž. Rolovací mříže Optimálně světlé a propouštějící vzduch. Roletová vrata Teckentrup koncepce vrat vyrobená na míru pro hospodárná řešení Vyzrálý systém vrat vyniká vysokou hospodárností, robustností a jednoduchou konstrukcí. Na základě prostorově úsporné rolovací techniky a pevného ochranného krytu roletových vrat se roletová vrata Teckentrup hodí obzvlášť pro vysoká a především široká zavírání hal, která jsou vystavena vysokému zatížení. Rolovací mříže se využívají, když je požadovaná vysoká transparentnost, ochrana proti vloupání nebo také ventilace. Rychloběžná fóliová vrata umožňují rychlý průjezd, např. vysokozdvižných vozíků, a snižují energetické ztráty. Pro všechny typy vrat jsou na výběr nejmodernější systémy pohonů a řízení. Rychloběžná Roletová vrata ThermoTeck Pro rychlé otvírání a zavírání. Rychloběžná fóliová vrata S Crash ochranou silou pružiny. OBSAH Teckentrup kvalitní vrata 4 Volné prostory pro optimální řešení 6 Roletová vrata ThermoTeck 8 Roletová vrata ThermoTeck easy 10 Profily roletových vrat 12 Barevně uzpůsobené 13 Rolovací mříže TG X, TG A, TG S, TG E 14 Vhodné vedlejší dveře 16 Individuální speciální řešení 17 Rychloběžná roletová vrata ThermoTeck 18 Ochrana proti vloupání 19 Promyšlené detaily 20 Silná technika pohonů 22 Inovativní systémy řízení 23 Rychloběžná fóliová vrata 26 Typy vrat a technické údaje 28 Vše z jedné ruky 30 3

4 Teckentrup kvalitní vrata SPOLEHLIVĚ KONSTRUOVANÁ Nový vývoj zaměřený na budoucnost a neustálá vylepšení stávajících systémů jsou na programu Teckentrup. S inovačními řešeními a kreativními technikami jsou při vývoji a výrobě dveří a vrat neustále využívány směrodatné akcenty. Vynikající příklady toho jsou problémové oblasti požární ochrana, ochrana před dýmem, ochrana proti hluku, bezpečnost a tepelná izolace. Prvotřídní materiály, přesné zpracování a stálé kontroly kvality v rámci DIN ISO 9001 zaručují perfektní bezpečnost, spolehlivost a dlouhou životnost. To dělá z každého výrobku Teckentrup výhodnou investici. Roletová vrata Teckentrup vyhovují standardně nárokům na bezpečnost platných evropských norem. Roletová vrata Teckentrup splňují všechny nároky na bezpečnost a předpisy EN Mechanické aspekty Bezpečnost použití Tepelná izolace Zvuková izolace Těsnost Zatížení větrem 4

5 FUNKČNÍ, MONTÁŽNĚ PŘÍZNIVÉ, SPOLEHLIVÉ Stabilní a flexibilní Roletová vrata Teckentrup se hodí pro všechny prostorové situace. Flexibilní konstrukce vrat s velmi stabilními, dvojstěnnými profily umožňují přesná řešení pro nejrůznější zavírání. Především inovativní, mikroprofilovaný speciální profil ThermoTeck zapůsobí nejvyšší funkčností a estetikou. Hightech optika: Speciální profil Thermo-Teck, mikroprofilovaný, galvanicky zušlechtěný s transparentním ochranným filmem. Jedinečné montážní přednosti S kreativními nápady vyvíjí Teckentrup neustále nové techniky, které zdokonalují výrobek a zabudování: např. nová konstrukce roletových vrat easy. V porovnání s běžnými vratovými zařízeními se může ušetřit až 40% času potřebného na montáž. Je možná dokonce i montáž 1 mužem. Pohodlná obsluha Výkonné systémy pohonu a řízení jsou optimálně navzájem vyladěny, dají se lehce montovat a programovat. Moderní ovládací prvky zajišťují dostatečný komfort. Individuální řešení U obtížných situací při zabudování nebo speciálních požadavcích vyvíjíme ve spolupráci s našimi partnery individuální, speciální řešení vyrobená na míru. 5

6 Volné prostory PRO OPTIMÁLNÍ ŘEŠENÍ Pro každé zařízení Jednoduchá, robustní a flexibilní konstrukce s těsně navíjeným panciřem vrat umožňuje širokou škálu použití. Rolovací vrata Teckentrup se hodí pro vnější i vnitřní montáž a díky malé potřebě místa po stranách a pod stropem se přizpůsobí každé situaci. Optimální řešení i u extrémních výšek. Roletová vrata 4020 s prosklením v umývací lince. 6

7 Rollgitter V PRŮMYSLU A ŘEMESLE Nejvhodnější pro zemědělské podniky. Zabezpečení výrobních strojů. Jako vnější navíjecí zařízení v kontejneru na nebezpečné látky*. Vrata pro velmi velké otvory do 18 metrů. Jako vnější navíjecí zařízení v podzemní garáži - optimální řešení při omezených prostorových podmínkách. Rolovací mříž v maloobchodě pro zabezpečení *Výrobce: Protectoplus Lager- und Umwelttechnik GmbH. 7

8 Roletová vrata ThermoTeck SPECIÁLNÍ PROFIL V LEHKÉ OCELOVÉ KONSTRUKCI GALVANICKY ZUŠLECHTĚNÁ A TEPELNĚ IZOLOVANÁ Vysoce jakostní ocel Galvanicky zušlechtěné s transparentním ochranným filmem. ModernÍ High-Tech optika Avšak cenově výhodnějši než vrata s ochranným povlakem Při stejně tak vysoké zatížitelnosti a životnosti Alternativně s oboustannou konečnou povrchavou úpravou, viz strana 13. Speciální kontura profilu Válcovaný z jednoho kusu. Proto ještě vyšší pevnost a bezhlučný chod. Extrémně těsně navíjený pancíř vrat Prostřednictvím speciální geometrie profilu se lamely navíjejí extrémně úzce. Tak se šetří povrch a výška překladu je nižší než u běžných vratových systémů. Dvojstěnný profil Z velmi pevné PU tvrdé pěny, mimořádně robustní a zároveň tepelně izolační. Trvale dlouhá životnost díky vícevrstvé konstrukci Inovativní mikroprofilování V atraktivní optice, zvláště stabilní a málo podléhající opotřebení. ThermoTeck s prosklením. ThermoTeck s větrací mřížkou. 8

9 OBZVLÁŠŤ HOSPODÁRNÉ A ATRAKTIVNÍ Odpružující lamely Stres, uspěchanost, tlak termínů nebo obyčejná lidská nepozornost. V žáru boje jsou kolize mezi stroji a rolovacími vraty docela možné u vrat Teckentrup však jen zřídka končí tragicky. Poddajný pancíř rolovacích vrat se měkce vyhne a pružně vrátí do původní polohy; díky robustním profilům výměna často není nutná. Zavírání hal v průmyslovém podniku. 9

10 Roletová vrata ThermoTeck easy NOVÁ, INOVATIVNÍ KONSTRUKCE ROLETOVÝCH VRAT PRO STANDARDNÍ POUŽITÍ Obrovská úspora nákladů díky o cca 40% rychlejší montáži! Možná montáž 1 mužem! Zabudovaná snadno a bez stresu! Kompaktní konstrukce Ušetří až 40% času potřebného pro montáž Prostorově úsporná konzola pro všechny velikosti vrat Konzoly spojené s vodicími kolejnicemi žádná nákladná měření a kreslení (patent firmy Teckentrup) Výška navinovací osy je automaticky daná Vysoká pevnost upevňovacího systému mezi pancířem a osou (patent firmy Teckentrup) Ve 2 provedeních 10 Rolovací vrata ThermoTeck easy Rolovací mříž TG-X easy

11 Rychlá cesta k více informacím INOVATIVNÍ DETAILY RYCHLÁ MONTÁŽ Jednoduché, praktické a bezpečné Nový systém roletových vrat Teckentrup easy se vyznačuje nekomplikovanou a robustní konstrukcí. Jednotlivé konstrukční díly byly inteligentně zjednodušeny a optimálně navzájem vyladěny. Odpadají drahé vyměřovací práce, např. pro upevnění konzol a polohy hřídele navíjení. Dodatečně je montáž usnadněna základním propojením řízení a pohonu. V porovnání s běžnými vratovými zařízeními se tak může ušetřit až 40% času potřebného na montáž. P ipojená ídící jednotka je integrovaná do spolehlivého zna kového pohonu. Je možné pohodlné ovládání p es p eddrátované trojtla ítko, které je pot eba zapojit jen do zásuvky. Trvanlivý a velmi pevný systém napojení mezi hřídelí a pancířem (patent firmy Teckentrup). 8-mi hranný hřídel navíječky včetně čepů je kompletně pozinkovaný. Rolovací panciř je předmontovaný na navinovací osu a může být bez problémů připevněn do konzol. Prostorově úsporná konzole je sešroubována s vodicí kolejnicí tak může odpadnou nákladné měření a kreslení na stavebním objektu. Předvrtané vodicí kolejnice usnadňují montáž. Podlahové těsnění je integrováno do posledního profilu a zajišťuje tak harmonickou optiku uvnitř i zvenku. 11

12 Profily roletových vrat FUNKČNÍ A TVAROVĚ HEZKÉ Izolovaný speciální profil ThermoTeck z oceli pro efektivní tepelnou izolaci a při vysokém zatížení větrem Profil ThermoTeck s ochranným filmem nebo oboustannou konečnou povrchavou úpravou. Profil ThermoTeck s prosklením. Profil ThermoTeck s větrací mřížkou. Alternativa hliníkový profil 4020 S dezénem stucco: odolný hliníkový povrch pro nepotažené profily s prosklením s dezénem stucco s dezénem stucco s prosklením. Optimální řešení světla Prosklení nepropouštějí do haly jen denní světlo, jsou také stylovým dekoračním prvkem. Všechny dvojstěnné profily Teckentrup jsou volitelně s prosklením z transparentního, izolovaného a rázuvzdorného dvojvrstvého polykarbonátu. 12

13 Barevně uzpůsobené ZVIDITELNIT INDIVIDUALITU Barvy bez hranic Vzhled vrat rozhodujícím způsobem vytváří podobu průmyslové haly a může optimálně zprostředkovat i firemní design. Široké spektrum barev Teckentrup umožňuje nejrozmanitější řešení vrat. Plánovači mohou čerpat z celé škály a realizovat tak individuální styl. Roletová vrata Teckentrup ThermoTeck jsou pozinkovaná s transparentním ochranným filmem a také oboustannou konečnou povrchavou úpravou ve větší barevné rozmanitosti: Roletová vrata ThermoTeck s prosklením a vrchní clonou. 4 standardní barvy, na základě RAL RAL 8014 Sépiově hnědá RAL 9002 Šedobílá RAL 9006 Bílý hliník RAL 9016 Běžná bílá Volitelně: Upřednostňované barvy v RAL RAL 3000 Ohnivě červená RAL 5010 Enciánová modrá RAL 6009 Mechová zeleň RAL 7016 antracitově šedá RAL 7040 Šedá RAL 9007 Šedý hliník Další barvy podle RAL a NCS Všechna barevná vyobrazení se mohou lišit od originálu. Informujte se u vašeho specializovaného prodejce. 13 Profil 4020 lze rovnež dodat v práškovém laku nebo RAL podle volby.

14 Rolovací mříže VYSOKÁ VÝMĚNA VZDUCHU, HODNĚ SVĚTLA A PRŮHLED Rolovací mříže Teckentrup v různých formách mříží zajišťují optimální ventilaci, velký přehled a ochranu. Upřednostňované oblasti použití jsou pasáže s prodejnami s velkými výkladními skříněmi, podzemní garáže a parkovací domy. Všechny rolovací mříže jsou standardně vybaveny automatickou pojistkou proti vysunutí. Rolovací mříže ve tvaru kosočtverce TG-X (hliník) Rolovací mříže ve tvaru plástve TG-A (hliník), viz obrázky TG-S (ocel) TG-E (nerezová ocel) Rolovací mříže TG-X (hliník). 14

15 ... A PŘESTO BEZPEČNĚ CHRÁNÍ Podle různých požadavků chrání rolovací mříže Teckentrup před nečistotou a také nezvanými návštěvníky. Současně zajišťují transparentní optiku a optimální výměnu vzduchu. Rolovací mříž TG-A v podzemní garáži. Ochrana vozového parku. Rolovací mříž TG-X jako ochranná a oddělovací mříž v pasáži s prodejnami. Rolovací mříže chrání v nákupních centrech. 15

16 Perfektně konstruované VHODNÉ VEDLEJŠÍ DVEŘE Podle potřeby zajišťují nejrůznější bezprahové vedlejší dveře hladký průchod osob. Ať už s pevně stojící nebo otáčecí postranní částí, v popředí vždy stojí bezpečnost a funkčnost. Roletová vrata s pevně stojící postranní částí. Vrata a vedlejší dveře s pohledově stejným prosklením. 16

17 INDIVIDUÁLNÍ SPECIÁLNÍ ŘEŠENÍ Přítlačná hřídel U extrémně širokých vrat minimalizuje dodatečná hřídel průhyb profilu a zajišťuje optimální utěsnění v oblasti překladu. Oddělení hluku Nachází-li se v sousedství garaží obytné nebo kancelářské prostory, musí být zajištěna předepsaná ochrana proti hluku 30 resp. 35 db. Vratové zařízení je pak odděleno od stavebních konstrukcí. K tomu nabízí Teckentrup osvědčená řešení. Kryt nábalu Pokud není ve vnitřním prostoru místo, jsou roletová vrata montovaná zvenku. Kryt nábalu je na výběr v různých materiálech a barvách. Šikmý ukončovací profil U šikmých podlah dostanou rolovací mříže k vyrovnání individuálně přizpůsobený ukončovací profil. 17

18 Rychloběžná roletová vrata ThermoTeck ŠETŘÍ ČAS A ENERGII Nerušený běh provozu Rychloběžná roletová vrata Teckentrup ThermoTeck jsou vybavena na průmyslový trvalý provoz. Vysoká kvalita materiálu a sériová bezpečnostní výbava zaručují hladký tok dopravy. Rychlé otevírání a zavírání vrat a také izolované profily ThermoTeck udržují teplo v hale a šetří tak energii. Výkonný systém Vysoce výkonný pohon s vysokým počtem otáček. Řízení měničem frekvence s lehkým rozběhem a lehkým zastavením. Šetří materiál a zaručuje dlouhou životnost vrat. Více ochrany pro lidi a materiál díky sériově integrovaným průjezdným světelným závorám a zajištění zavíracích hran. Střední rychlost otevírání až do 550 mm/s. V max. rozměrech 6000 x 8000 mm. 18

19 Bezpečná ochrana proti vloupání NEDÁ ZLODĚJŮM ŽÁDNOU ŠANCI Zabezpečení omezující vloupání Stabilní a robustní konstrukční díly a také doplňkové mechanické uzavírací prvky zajišťují efektivní ochranu proti vloupání. Vnější pohled Vnitřní pohled Posuvná závora Volitelně: mechanické zavírání, které se snímá elektricky. Uzamykatelný podlahový profil Dodatečnou ochranu proti vloupání zajišťují uzamykatelné podlahové profily (elektricky snímané). 19

20 Spolehlivá technika PROMYŠLENÉ DETAILY Nástrčný pohon TAR s integrovanou pádovou brzdou. Pádová brzda zabraňuje v případe nouze pádu vratového křídla. Zavětrovací háky zaručují bezpečnost také při vysokém zatížení větrem. Rychlá a snadná montáž. Každá roletová vrata mají vedle montážního návodu přiložený i individuální montážní výkres. Kompaktně zabalený může být pancíř vrat usazen pomocí vysokozdvižného vozíku na předem namontované konzoly. 20

21 ZAJIŠŤUJÍ DLOUHODOBOU FUNKCI Dvojitě zajištěná navíjecí hřídel Inteligentní konstrukce s fixovaným koma rauslssen vnitřním kotoučem zajišťuje nízká zatížení na svarových spojích vnějšího kotouče a tak i bezpečné navíjení a odvíjení vratoveho pancíře. Vodicí kolejnice Funkční a stabilní systém vodicích kolejnic s plastovým kluzným profilem pro zlepšení chodu a kluzných vlastností. Ukončovací profil Ukončovací profil s těsněním z EPDM gumového profilu odolného proti hnilobě a primrznutí vyrovná nerovnosti terénu a chrání před chladem a vlhkostí. Zajištění zavíracích hran Automaticky zastaví vrata při výskytu překážky. 21

22 Vyspělé pohony ROBUSTNÍ A SPOLEHLIVÉ Podle požadavku jsou pro každou situaci na stavbě na výběr různá řešení. Nástrčný pohon Kompaktní a a snadno montovatelný s integrovanou bezúdržbovou pádovou brzdou. Alternativně s nouzovou ruční klikou......nebo nouzovým ručním řetězem. Trubkový motor Obzvlášť u malých vrat, při omezených prostorových podmínkách a malé četnosti pohybů (nouzová obsluha např. přes markýzovou tyč). 22

23 Inovativní řídicí systémy VÝKONNÉ S TECHNIKOU MIKROPROCESORU Podle oblasti použití přebírají různé systémy řízení vrat. Komfortní řízení CS 310 (Mrtvý muž nebo impuls) Mikroprocesorové řízení s digitálními koncovými spénači. Jednoduché, bezpečné programování přes LED modul nebo 3-tlačítkovou navigaci na LCD monitoru s vícejazyčným zobrazením prostého textu, volitelná světelná signalizace červená-zelená pro hlášení o stavu vrat, s optickými varovnými pokyny (použití: např. podzemní garáže, autodílny). Pohodlné řízení CS 310 FU S řízením měničem frekvence, měkký rozběh a měkké zastavení (použití: rychloběžná roletová vrata). Jednoduché programování školeným odborným personálem. Řízení jsou připravena z výroby pro okamžité použití. Použití mobilního programovacího přístroje s LCD monitorem. Programování je realizováno jen pomocí autorizovaného montéra. Světelné závory K dalšímu zvýšení bezpečnosti může být namontována dodatečná světelná závora, která vrata zastaví bezkontaktně. Za jistých předpokladů je použití takové světelné závory předepsané ze zákona. Vrata s rolovací mříží dostávají dodatečné světelné závory v oblasti překladu pro zabránění zranění osob. 23

24 Pohodlná obsluha INDIVIDUÁLNÍ VÝBAVA U elektricky řízených vratových zařízení zajišťují moderní ovládací prvky dostatečný komfort. Jednoduše a pohodlně se vrata ovládají prostřednictvím stabilního ručního vysílače. Alternativně se může vysílání impulzu realizovat prostřednictvím světelných závor, indukčních smyček, radarového hlásiče, atd 2 Kanálový ruční vysílač 4 Kanálový ruční vysílač 10 Kanálový ruční vysílač 99 Kanálový ruční vysílač Klíčový přepínač na omítku Klíčový přepínač pod omítku Alternativní rádiové kódové tlačítko Pohodlná obsluha až 3 vrat zadáním osobních číselných kombinací vylučujících neoprávněné otevření. Jednoduchá, bezkabelová montáž na stěnu. Klíčový přepínač na omítku s tlačítkem stop 24 Klíčový přepínač pod omítku s tlačítkem stop Sloupek Z eloxovaného hliníku s integrovaným klíčovým přepínačem.

25 PŘÍSLUŠENSTVÍ / DOPLŇKOVÁ VÝBAVA Rozmanité příslušenství usnadní každodenní práci pohodlnou obsluhou a zajistí dodatečnou bezpečnost. Rádiové přijímače Radarový pohybový senzor Interní rádiový přijímač pro CS 310, zásuvný Tlačítkové spínače Externí rádiový přijímač pro CS 310, připravený k připojení do sítě Radarový pohybový senzor s programovacím zařízením Nouzový vypínač Tlačítkový spínač Otevření Stop Zavření" Tlačítkový spínač Otevření Nouzové vypnutí Zavření" Uzamykatelný tlačítkový spínač Otevření Nouzové vypnutí Zavření" Světelné závory Uzamykatelný tlačítkový spínač Otevření Stop Zavření" Jednosměrná světelná závora Reflexní světelná závora 25

26 Rychloběžná fóliová vrata RYCHLÁ, BEZPEČNÁ, ŠETŘÍCÍ ENERGII Rychloběžná fóliová vrata Teckentrup se hodí pro robustní trvalé použití v interiéru a exteriéru. Zajišťují hladký tok dopravy a v chladném ročním období snižují energetické ztráty na minimum. Kromě toho chrání před špínou a zabraňují průvanu. V exteriéru jsou v kombinaci se sekčními vraty a roletovými vraty Teckentrup ideálním uzavíráním pro den/noc. Různé typy vrat Teckentrup se vyznačují vysokou kvalitou materiálu a promyšleným konstrukčním systémem: Samonosné, žárově zinkované postranní části. Vysoce stabilní závěs rolovacích vrat vyztužený tkaninou s průzory z PVC. Napínání závěsu prostřednictvím speciálního ukončovacího profilu. Utěsnění v postranních částech pro závěs díky speciálním kartáčovým lištám. Výkonný motor se šnekovou převodovkou, sériově s digitálním koncovým spínačem. Barvy se signálním působením Pro závěs je na výběr hodně výrazných standardních barev. Ostré barvy jsou atraktivní, dobře viditelné a zvyšují bezpečnost. Další barvy na požádání. Standardní barvy na základě RAL: RAL 2004 oranžová RAL 1001 béžová RAL 1003 signální žlutá RAL 1018 zinkově žlutá RAL 3002 karmínově červená RAL 5010 enziánová modrá RAL 5012 světle modrá RAL 6024 dopravní zelená RAL 7038 achátová šedá RAL 9005 černá RAL 9010 čistě bílá 26

27 ...S KREŠ LIŠTOU Integrovaný ochranný systém s kreš lištou zvyšuje bezpečnost a hospodárnost vratového zařízení. Chrání osoby a materiál. Zabraňuje poškozením a prostojům. Je znovu rychle funkčně připravený. Kolize zůstávají bez následků. Při najetí na kreš lištu se automaticky otevře zadržovací mechanismus. Kreš koncovky se automaticky vrátí zpět do ukončovacího profilu závěs zůstává nepoškozený. Koncovky jsou manuálně zapnuty do vedení. Tak nejsou zatíženy a mají ještě vyšší životnost. 27

28 Typy vrat a technické údaje Rolovací vrata/ rolovací mříže ThermoTeck 4020 TG-S TG-A TG-V TG-E Velikosti vrat Šířka max. v mm Výška max. v mm Potřeba místa viz montážní údaje Pancíř vrat, materiálové provedení Ocel jednostěnná Ocel dvoustěnná Hliník jednostěnný Hliník dvoustěnný Křídlo vrat, provedení povrchu Ocel pozinkovaná Ocel s konečnou povrchovou úpravou Ocel s práškovým nástřikem Ušlechtilá ocel Hliník s dezénem stucco Hliník čistě válcovaný Hliník s konečnou povrchovou vrstvou Hliník s práškovým nástřikem Křídlo vrat, hmotnost kg/m 2 Vedlejší dveře pohledově stejné jako křídlo vrat Prosklení Obdélníkové okno Těsnění Těsnění u překladu Podlahové těsnění Systémy zavírání Pojistka proti vysunutí Posuvná závora Uzamykatelný podlahový profil Pohon Nástrčný pohon Řetězový pohon Trubkový motor (velikost na vyžádání) Bezpečnostní výbava Pádová brzda Zajištění zavíracích hran Pojistka proti vtažení Upevnění na beton ocel zdivo další na požádání cca cca cca cca cca cca. 14 = standardně = opodle volby 28

29 Rollgitter TG-X Rychloběžná SLT 07 SLT 07 FU SLT 08 SLT 08 FU SLT 25 FU foliová vrata cca. 4 Velikosti vrat Ší ka max. v mm Výška max. v mm Rychlost otevírání m/sec Rychlost zavírání m/sec Použití Vnit ní vrata Venkovní vrata Spl ují požadavky Bezpe nostní vybavení podle EN T ída v tru podle EN Pohon a ízení 2 bezpotenciálové kontakty P ipojovací nap tí 1 fáze 230 V* Krytí IP 54 Krytí IP 65 ízení s nouzovým vypína em Digitální koncový spína Nouzové otevírání Klika (ve výšce pohonu) et z (od podlahy) Vyvažovací technika, ru ní nouzové otevírání p i výpadku proudu ,8 0,8 1 CS ,2 1,5 0,8 1 CS 300 FU ,8 0,8 2 CS ,5 0,8 2 CS 300 FU ,5 2,5 0,8 2 CS 300 FU Kreš lišta do max mm sv tlé ší ky Bezpe nostní za ízení Oblast vrat je sledována bezpe nostní sv telnou závorou s odrazkou. Na ochranu osob je ukon ovací profil opat en automatickým j išt ním spodní hrany. Schválení pro únikové a záchranné cesty s prohlášením o shod *v závislosti na velikosti vrat 29

30 FS LS AS mit KU TAR 1.xx TAR 2.xx TAR 3.xx TAR 5.xx TAR 6.xx AS mit KE TAR 1.xx mit KKU TAR 2.xx mit NWT TAR 3.xx TAR 5.xx TAR 6.xx Alle Angaben in mm ET KU = Kurbel (Nothandkurbel) KE = Kette (Nothandkette) KKU = Kreuzgelenk-Kurbel (seitlich abknickbar) NWT = Notwinkeltrieb (mit Markisenstange) nur bis TAR 2.xx - FS-Ermittlung siehe Seite 8. - Antriebsermittlung ab Seite 32. FS BB OFF S BH FS Vše z jedné ruky INOVATIVNÍ FLEXIBILNÍ SPOLEHLIVÉ V centru jsou naši zákazníci Vedle inovativního, vlastního vývoje, vysoké kvality výrobku a flexibility při zpracování technických speciálních řešení nabízíme našim zákazníkům komplexní servisní paket, který se vždy přizpůsobí požadavkům a přáním. Individuální plánování a poradenská činnost u staveb. Péče na místě na staveništi prostřednictvím našeho zaměstnance servisních služeb. Rychlé, celoplošné dodání. Kontrola a údržba. Podpora prostřednictvím školení o výrobcích a montáži. Odborná péče na místě umožňuje hladký průběh projektu. Standardní nebo individuální koncepty po dohodě s našimi zákazníky vyvíjíme optimální řešení. Náš servis pro zákonem předepsanou údržbu. Upozorňujeme na další termín kontroly. Nejmodernější výrobní zařízení ručí za stálý vysoký standard kvality. Vysoká flexibilita v logistice a dopravě zajišťuje krátké dodací doby. Náš servis pro zákonem předepsanou údržbu. Upozorňujeme na příští revizní termín. Spolehlivé a rychlé plánování s naším servisním programem pro konstruktéry. Technické údaje, výkresy a texty pro veřejné soutěže jsou k dispozici online ke stažení, ale také v tištěné formě. 9. Platzbedarf Steckantrieb Erforderliche Anschlagbreiten Führungsschienentyp: FS 85 FS 110 d Einbaudaten für Rolltore, Roll- und Lochgitter Gültig ab 1. April 2010 Montage auf jeden Baugrund (außer Gasbeton). LS AS Aktuální informace naleznete na internetu: Objednávka projektování se všemi údaji a fakty pro kompletní program výrobků Teckentrup. 30 Pomoc při plánování Speciální montážní údaje pro roletová vrata pro podrobné plánování.

31 OTVÍRÁME DVEŘE A VRATA POKROKU Průmyslová vrata Teckentrup pro všechny požadavky Sekční vrata Firma Teckentrup existuje od roku 1932 a se svými výrobními závody ve Verl-Sürenheide (hlavní správa) a Großzöberitzu patří k největším producentům dveří a vrat v Evropě. Dalších 10 poboček v Německu a rovněž další partneři v Evropě a zámoří zajišťují obchodní infrastrukturu, která splňuje veškeré nároky na flexibilitu a blízkost zákazníkovi. Rolovací vrata Od nápadu k inovaci, od návrhu k realizaci, v praxi probíhá vše pod jednou střechou. Motivovaní a angažovaní pracovníci, nejmodernější technika CAD a počítačově řízené výrobní systémy jsou zárukou bezpečné budoucnosti. Skládací vrata Víceúčelová posuvná vrata Požární vrata 31 Rychloběžná fóliová vrata

32 V celé Evropě DOSAŽITELNÍ PRO NAŠE ZÁKAZNÍKY Hlavní správa Závod Verl-Sürenheide Závod Großzöberitz Internet: Požární vrata a dveře Kouřotěsné dveře Bezpečnostní dveře Zvukově izolované dveře Tepelně izolované dveře Vnitřní dveře Průmyslová sekční vrata Posuvná vrata Skládací posuvná vrata Rolovací vrata/ Rolovací mříže Garážová sekční vrata CarTeck Garážová výklopná vrata CarTeck Technické změny vyhrazeny. 00/07/15 (CZ) Výrobky vyobrazené v tomto prospektu je třeba chápat jako příklady. Nemusí svým vybavením proto přesně odpovídat standardní nabídce. OTVÍRÁME VRATA A DVEŘE POKROKU
