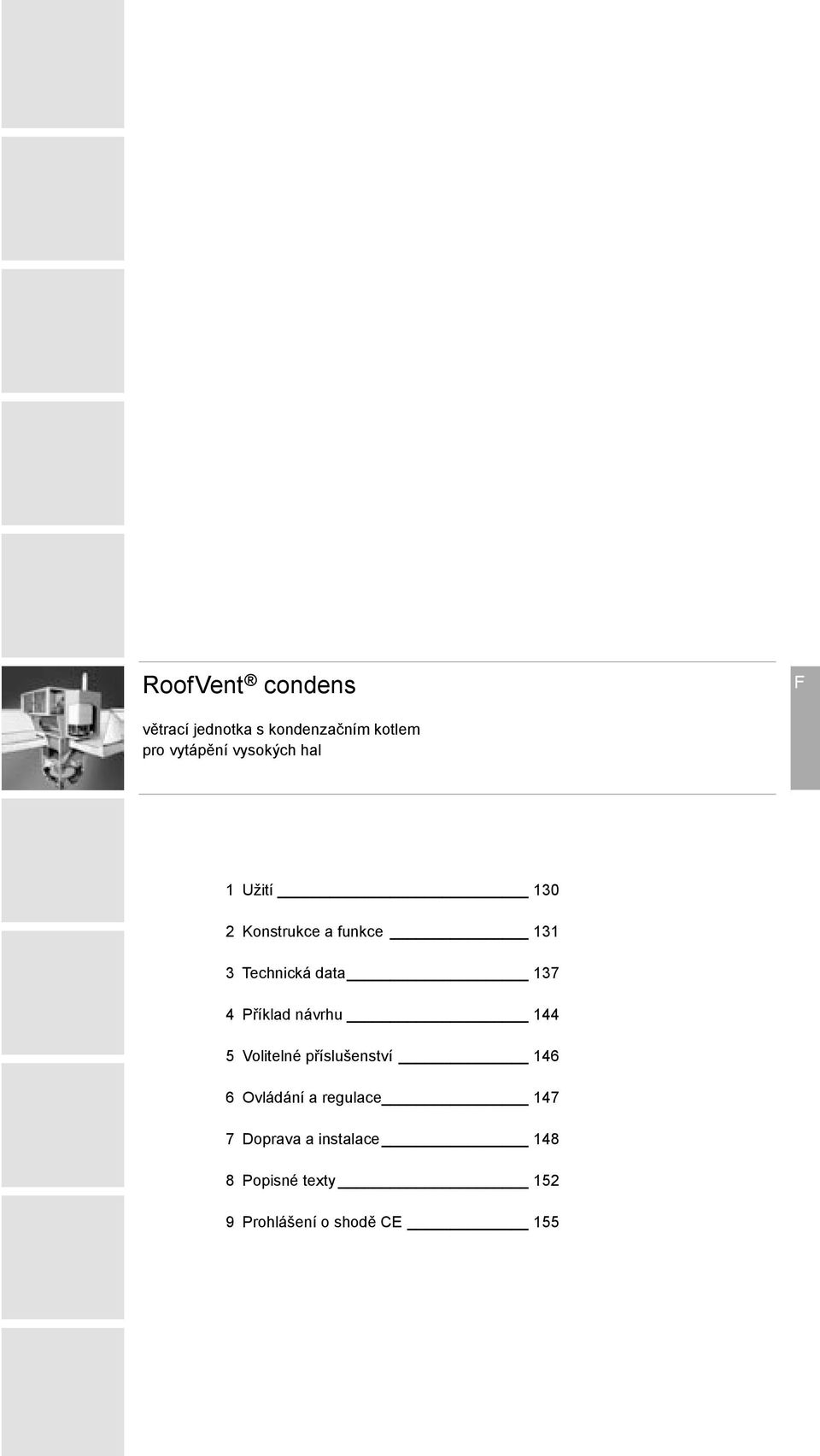

1 F větrací jednotka s kondenzačním kotlem pro vytápění vysokých hal 1 Užití Konstrukce a funkce Technická data Příklad návrhu Volitelné příslušenství Ovládání a regulace Doprava a instalace Popisné texty Prohlášení o shodě CE 155

2 Užití 1 Užití 1.1 Vhodné užití Jednotky RoofVent condens jsou určeny pro přívod čerstvého vzduchu a odvod opotřebovaného vzduchu a vytápění vysokých hal. Ke správnému použití patří dodržování výrobcem daných podmínek pro instalaci, provoz a údržbu jednotek. Každé jiné použití je klasifikováno jako nedoporučené. Za škody vzniklé tímto provozem výrobce nezodpovídá. 1.2 Skupina uživatelů Jednotky RoofVent condens mohou montovat, obsluhovat a provádět jejich údržbu pouze autorizovaní a řádně poučení pracovníci. Provozní návod je určen provozním inženýrům, technikům a odborným pracovníkům v oboru vytápění, vzduchotechniky a techniky zařízení budov. 1.3 Zbývající nebezpečí Jednotky RoofVent condens odpovídají svojí konstrukcí současným poznatkům vědy a techniky. Přesto mohou při použití vznikají určitá rizika, která je nutno respektovat a předcházet jim: nebezpečí při práci na elektrickém zařízení možnost pádu součástí (např. nářadí) při práci na zařízení nebezpečí při práci na střeše poškození dílů a částí úderem blesku provozní poškození v důsledku poruchy dílů nebezpečí opaření vodou při pracech na přívodním vedení topení vniknutí vody při nesprávně zavřeném inspekčním otvoru Varování Nebezpečí výbuchu při úniku plynu. V případě zápachu plynu: zabraňte otevřenému ohni a případnému jiskření nekouřit otevřít okna a dveře zařízení odstavte z provozu zavřete přívod plynu 130

3 Konstrukce a funkce 2 Konstrukce a funkce Jednotky RoofVent condens slouží pro větrání a vytápění velkých prostor (výrobních hal, nákupních center, sportovních hal, výstavišť atd.). Zajišťují následující funkce: vytápění (s připojení na rozvod tepla) přívod čerstvého vzduchu odvod opotřebovaného vzduchu provoz cirkulace zpětné získávání energie rozdělování vzduchu vířivou výustkou Air-Injector filtrace vzduchu Vzduchotechnické zařízení je složeno z více autonomních jednotek RoofVent condens a zpravidla pracuje bez vzduchotechnických kanálů. Jednotky jsou instalovány do střechy haly a shora se střechy jsou také v případě potřeby prováděny práce údržby. Díky silnému výkonu a efektivnímu rozdělování přiváděného vzduchu dosahují jednotky RoofVent condens velké účinnosti. Ve srovnání s jinými systémy je pro dosažení stejných podmínek třeba menší počet instalovaných jednotek. V jednotce je integrován kondenzační kotel s vysokou účinností. Vzhledem k použití decentrálních zdrojů tepla odpadá potřeba kotelny. Odpadá také nutnost připojení na centrální rozvody topné vody. 2.1 Konstrukce jednotky Jednotku RoofVent condens tvoří následující části: střešní jednotka se zpětným získáváním tepla a skupinou zdroje tepla: samonosná konstrukce z Aluzink plechu, vnitřně izolována (třída B1) filtrační komora: nabízená ve třech standardních délkách pro každou velikost jednotky topný díl: s možností přípojek z libovolné strany jednotky (standardně přípojky pod mřížkou odsávání vzduchu) výustka Air-Injector: patentovaná vířivá výustka, automaticky přestavitelná, pro přívod vzduchu na velkou plochu bez průvanu Jednotka je dodávána ve dvou částech: nadstřešní a podstřešní část (viz. obr. F2-1). Komponenty jsou vzájemě sešroubovány a lze je vzájemě oddělit. F nadstřešní část: střešní jednotka se zpětným získáváním tepla a skupinou zdroje tepla podstřešní část: a filtrační komora b topný díl c výustka Air-Injector Obr. F2-1: Komponenty jednotky RoofVent condens 131

4 Konstrukce a funkce 132

5 Konstrukce a funkce servopohon Air-Injector: plynule mění směr proudění přiváděného vzduchu od vertikálního (= 20 %) k horizontálnímu (= 100 %) elektrická svorkovnice: obsahuje propojení elektrických komponent podstřešní části jednotky mimo jiné také trojcestných ventilů protimrazová ochrana: ochrana proti zamrznutí registrů mřížka odsávání vzduchu čidlo teploty odsávaného vzduchu filtr odsávaného vzduchu: kapsový filtr, třída G4, s diferenčním hlídáním stavu zanesení ERG klapka a obtok: protichůdná klapka ovládání zpětného získávání energie (ERG) od 0 % (= odsávaný vzduch proudí obtokem) do 100 % (= odsávaný vzduch proudí přes výměník) revizní otvor: s dvojicí rychlouzávěrů pro jednoduchý přístup k filtru odsávaného vzduchu revizní vypínač: zvenku ovladatelný vypínač ventilátorů protipovětrnostní žaluzie: pro jednoduchý přístup k filtrům venkovního vzdchu a k rozvodnici DigiUnit rozvodnice Unit: obsahující regulátor DigiUnit a silnoproudou část filtr venkovního vzduchu: kapsový filtr, třída G4, s diferenčním hlídáním stavu zanesení servopohon ERG / obtokové klapky: regulační pohon s hlášením pozice servopohon venkovní / cirkulační klapky: regulační pohon s hlášením pozice venkovní a cirkulační klapka: protichůdné klapky pro volbu mezi provozem větrání a cirkulace skupina zdroje tepla: složena z plynového kondenzačního kotle, komínu, oběhového čerpadla, expenzní nádoby a odvodem kondenzátu s neutralizací revizní otvor: po odšroubování přístup k topnému registru topný registr: vodní výměník složen z měděných trubek a hliníkových lamel čidlo teploty přiváděného vzduchu samotížné klapky: uzavírající obtok v klidovém stavu pro zamezení únikům tepla ventilátor odváděného vzduchu: radiální ventilátor bezúdržbově uložen po obou stranách motoru mřížka odváděného vzduchu: po odšroubování přístup k ventilátoru odváděného vzduchu deskový výměník tepla: s obtokem pro regulaci výkonu a odvodem kondenzátu revizní otvor: po odšroubování přístup k ventilátoru přiváděného vzduchu ventilátor přiváděného vzduchu: radiální ventilátor bezúdržbově uložen po obou stranách motoru F Obr. F2-2: Konstrukce jednotky RoofVent condens 133

6 Konstrukce a funkce vstup venkovního vzduchu skrz protipovětrnostní žaluzii filtr s hlídáním zanesení klapka venkovního vzduchu s pohonem deskový výměník tepla ventilátor přiváděného vzduchu tlumič hluku a difusorem topný výměník vodní PWW protimrazová ochrana čidlo teploty přiváděného vzduchu výustka Air-Injector vstup odsávaného vzduchu skrz mřížku čidlo teploty odsávaného vzduchu filtr s hlídáním zanesení klapka cirkulace (protichůdně spojena s venkovní klapkou) ERG / obtoková klapka s pohonem samotížná klapka ventilátor odváděného vzduchu tlumič hluku s difusorem výstup odváděného vzduchu skrz mřížku Obr. F2-3: Schéma funkce jednotky RoofVent condens 2.2 Rozdělování vzduchu výustkou Air-Injector Patentovaná výustka nazývaná Air-Injector je rozhodujícím prvkem. Přestavitelnými lopatkami je určován úhel vystupujícího vzduchu. Ten je závislý na vzduchovém výkonu, výšce výfuku a teplotním rozdílem přiváděného vzduchu vůči okolnímu prostoru. Vzduch je tak přiváděn kuželovitě dolu tedy vertikálně, nebo plošně tedy horizontálně. Tak lze zajistit: větrání a vytápění velké plochy haly každou jednotkou RoofVent condens, v oblasti pobytu se nevytvářejí jevy průvanu, odstranění teplotního vrstvení v prostoru a tak dochází k úsporám energie. 2.3 Druhy Provozu Jednotky RoofVent condens mají druhy provozu: vypnuto větrání cirkulace cirkulace noc odsávání přívod vzduchu noční chlazení léto Informace V mnoha zemích je povoleno snížit vzduchovou výměnu během nízkých venkovních teplot. Tento stav využívá jednotka RoofVent condens pro úsporu energie: Přepíná tak automaticky z provozu větrání na směšování. Regulační systém DigiNet ovládá tyto druhy provozu automaticky pro každou regulační zónu podle nastaveného programu. Mimo to lze navíc: manuelně přepnout druh provozu regulační zóny, každou jednotku RoofVent condens nezávisle přepnout na druh provozu vypnuto, cirkulace, odsávání, nebo přívod vzduchu. 134

7 Konstrukce a funkce Kód 1) Druh provozu Použití Skica OFF Vypnuto Ventilátory jsou vypnuty. Protimrazová ochrana zůstává aktivní. Neprobíhá žádná regulace teploty prostoru. Pokud nejsou jednotky RoofVent condens potřeba. přívodní ventilátor... vyp. odtahový ventilátor... vyp. zpětné získávání energ.. 0 % venkovní klapka... zavř. klapka cirkulace... otevř. vytápění... vyp. VE2 Větrání Jednotka RoofVent condens přivádí čerstvý vzduch do prostoru a odvádí opotřebovaný. Podle potřeby tepla a teplotních podmínek jsou automaticky regulovány výkony zpětného získávání energie a dohřevu. Je aktivní požadovaná prostorová teplota den. Při využívání prostoru. přívodní ventilátor... zap. odtahový ventilátor... zap. zpětné získávání energ % venkovní klapka... otevř. klapka cirkulace... zavř. vytápění % F Směšování Za nízkých venkovních teplot přepíná jednotka RoofVent condens automaticky na směšování (50 % venkovní vzduch, 50 % cirkulace). Ventilátor odváděného vzduchu pracuje s polovičním výkonem. přívodní ventilátor... zap. odtahový ventilátor... (50 %) zpětné získávání energ % venkovní klapka... otevř. klapka cirkulace... zavř. vytápění % REC Cirkulace Provoz vypnuto/zapnuto: Pokud je třeba teplo jednotka RoofVent condens nasává vzduch z prostoru, ohřívá jej a přivádí zpět. Je aktivní požadovaná prostorová teplota den. RECN Cirkulace noc jako REC, pouze s požadovanou teplotou noc. Zátop Noční odstávka a víkendy přívodní ventilátor... zap. * ) odtahový ventilátor... vyp. zpětné získávání energ.. 0 % venkovní klapka... zavř. klapka cirkulace... otevř. vytápění... zap. * ) * ) podle potřeby 135

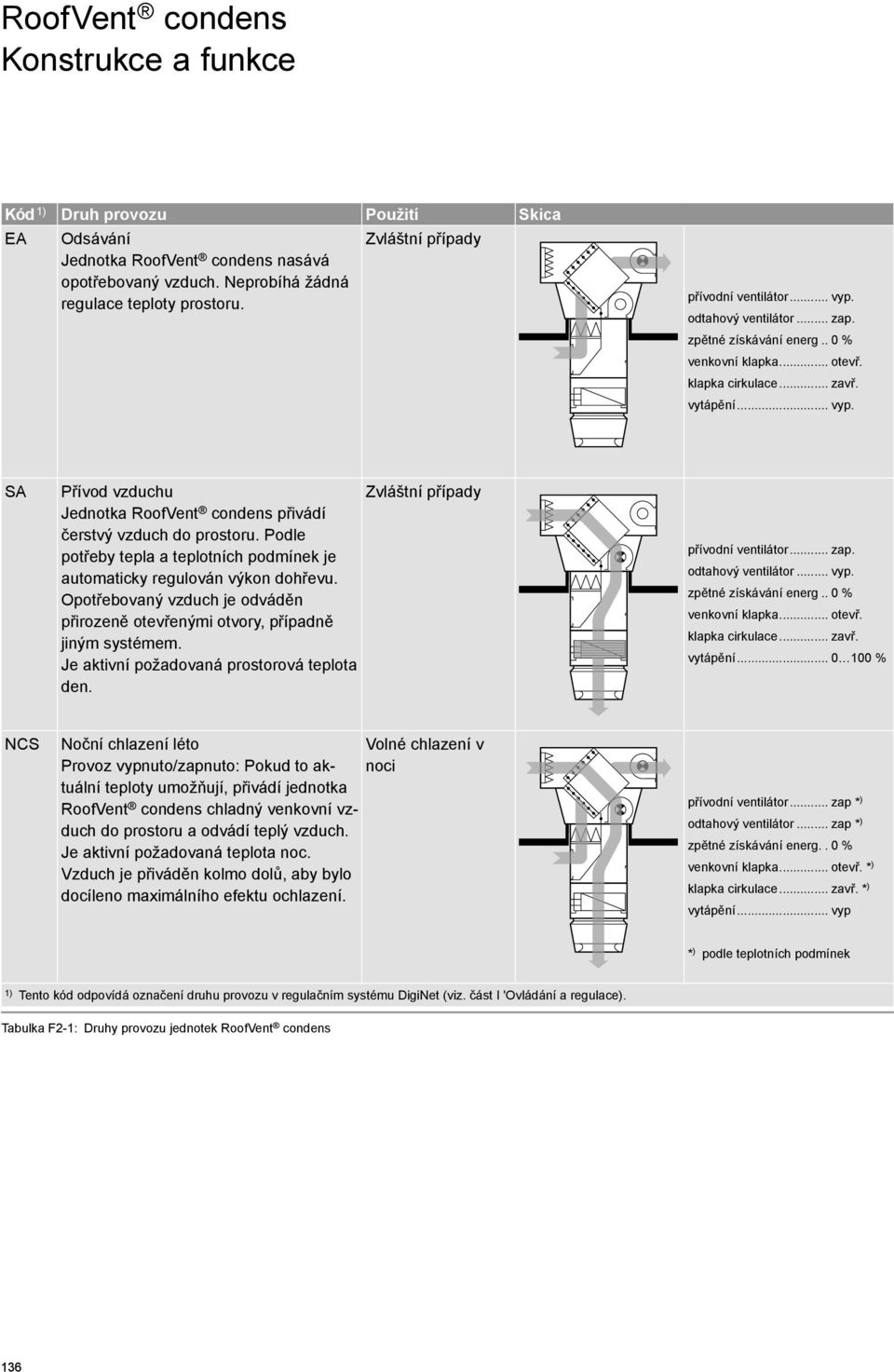

8 Konstrukce a funkce Kód 1) Druh provozu Použití Skica EA Odsávání Jednotka RoofVent condens nasává opotřebovaný vzduch. Neprobíhá žádná regulace teploty prostoru. Zvláštní případy přívodní ventilátor... vyp. odtahový ventilátor... zap. zpětné získávání energ.. 0 % venkovní klapka... otevř. klapka cirkulace... zavř. vytápění... vyp. SA Přívod vzduchu Jednotka RoofVent condens přivádí čerstvý vzduch do prostoru. Podle potřeby tepla a teplotních podmínek je automaticky regulován výkon dohřevu. Opotřebovaný vzduch je odváděn přirozeně otevřenými otvory, případně jiným systémem. Je aktivní požadovaná prostorová teplota den. Zvláštní případy přívodní ventilátor... zap. odtahový ventilátor... vyp. zpětné získávání energ.. 0 % venkovní klapka... otevř. klapka cirkulace... zavř. vytápění % NCS Noční chlazení léto Volné chlazení v Provoz vypnuto/zapnuto: Pokud to aktuální teploty umožňují, přivádí jednotka noci RoofVent condens chladný venkovní vzduch do prostoru a odvádí teplý vzduch. Je aktivní požadovaná teplota noc. Vzduch je přiváděn kolmo dolů, aby bylo docíleno maximálního efektu ochlazení. přívodní ventilátor... zap * ) odtahový ventilátor... zap * ) zpětné získávání energ.. 0 % venkovní klapka... otevř. * ) klapka cirkulace... zavř. * ) vytápění... vyp * ) podle teplotních podmínek 1) Tento kód odpovídá označení druhu provozu v regulačním systému DigiNet (viz. část I 'Ovládání a regulace). Tabulka F2-1: Druhy provozu jednotek RoofVent condens 136

9 Technická data: vzduchový výkon, elektrické připojení, přípojka plynu 3 Technická data Typ jednotky CON-9 Rozdělování vzduchu Jmenovitý vzduchový výkon 1) 2) přívod m³/h 8000 odvod m³/h 8000 Ošetřená plocha haly max. m² 784 Zpětné získávání energ. Suchá účinnost min. % 63 Charakteristiky ventilátorů Napětí V AC 3 x 400 Přípustná odchylka napětí % ± 10 Frekvence Hz 50 Příkon na motor kw 3.0 Odebíraný proud na motor A 6.5 Nastavení tepelné ochrany A 7.5 Otáčky (nominální) min Servopohony Napětí V AC 24 Frekvence Hz 50 Řídící napětí V DC 2 10 Moment Nm 10 Běh pro 90 -otočení s 150 Hlídání filtrů Tovární nastavení tlakového snímače Pa 300 Plynový kondenzační kotel Normovaný stupeň využití max. % Připojovací hodnoty pro 0 C / 1013 mbar zemní plyn E zemní plyn LL W o = 15.0 kwh/m³ H u = 9.97 kwh/m³ W o = 12.4 kwh/m³ H u = 8.57 kwh/m³ m³/h m³/h Dynamický tlak plynu min. mbar 18 max. mbar 50 Přípojka plynu (vnější závit) " R ¾ Kondenzát max. l/h 5.3 F 1) Vztaženo k jednotce RoofVent condens s vertikálním směrem proudění přiváděného vzduchu 2) Během nízkých venkovních teplot s automatickým provozem směšování: přívod: 4000 m³/h venkovní vzduch, 4000 m³/h cirkulace odvod: 4000 m³/h Tabulka F3-1: Technická data jednotky RoofVent condens 137

10 Technická data: hlučnost Typ jednotky CON-9 Druh provozu VE2 REC Pozice Hladina tlaku hluku (5 m odstup) 1) db(a) Celková hladina akust.výkonu db(a) Oktávové hladiny ak. výkonu 63 Hz db(a) ) vyzařování v polokouli a prostoru bez reflexí 2) v prostoru (střešní jednotka) 125 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Tabulka F3-2: Akustická data jednotek RoofVent condens 138

11 Technická data: typový klíč, hranice použití Typový klíč podstřešní část CON - 9 / DN5 / LW.C + F.C00 - H.Z - D /... Typ jednotky RoofVent condens Velikost 9 Ovládání provedení DigiNet 5 Nadstřešní část střešní jednotka se zpětným získáváním energie a skupinou zdroje tepla F Filtrační komora F.C00 krátká F.C25 střední F.C50 dlouhá Topný díl a typ registru H.Z topný díl s registrem typu Z Výustka Air-Injector Příslušenství Tabulka F3-3: Typový klíč Teplota odváděného vzduchu max. 50 C Relativní vlhkost max. 60 % Obsah vody v odvád. vzduchu max g/kg Venkovní teplota min. -15 C Teplota přiváděného vzduchu max. 60 C Minimální doba provozu VE2 min. 30 min Tabulka F3-4: Hranice použití jednotek RoofVent condens 139

12 Technická data: zpětné získávání energie, topný výkon Teplota venkovní vzduch C odváděný vzduch teplota vzduchu před registrem Větrání Výkon zpětného získávání tepla závisí na teplotních podmínkách kw na jednotku RoofVent condens. Tabulka F3-5: Zpětné získávání energie v deskovém výměníku v závislosti na teplotních podmínkách (všechny hodnoty ve C) Teplota venkovní vzduch C odváděný vzduch teplota vzduchu před registrem Směšování Výkon zpětného získávání tepla v provozu směšování je závislý na teplotních podmínkách kw na jednotku RoofVent condens. Tabulka F3-6: Zpětné získávání energie v deskovém výměníku při směšování v závislosti na teplotních podmínkách (všechny hodnoty ve C) t LE 5 C 10 C 15 C 20 C velikost Q t pv H max Q t pv H max Q t pv H max Q t pv H max kw C m kw C m kw C m kw C m CON Vysvětlivky: t LE Q t pv = teplota vzduchu před topným registrem = topný výkon = teplota přiváděného vzduchu H max = maximální výška dosahu (pro teplotu prostoru 18 C) Tabulka F3-7: Topné výkony jednotky RoofVent condens v provozu směšování 140

13 Technická data: minimální a maximální odstupy W X Y F Typ jednotky CON-9 Jednotky RoofVent orientovat tak, aby nedocházelo k Odstup od stěny W min. m 6.5 nasávání vyfukovaného vzduchu. Mřížka nasávání opotřebovaného vzduchu musí zůstat volně max. m 14.0 přístupná. Odstup jednotek X min. m 13.0 Pro údržbu a servis zachovat volný prostor cca. 1,5 m na (od osy k ose) max. m 28.0 zadní straně registru. Výška dosahu Y min. 1) m 5.0 Proud přiváděného vzduchu potřebuje volný prostor (regály, max. 2) m světla, žlaby...). 1) Minimální výšku lze redukovat o 1 m použitím příslušenství 'Komora se žaluzií' (viz. část H 'Volitelné příslušenství'). 2) Maximální výška dosahu je závislá na okolních podmínkách (hodnoty viz tabulka F3-7). Tabulka F3-8: Minimální a maximální odstupy 141

14 Technická data: rozměry střešní jednotka LW.C filtrační komora F.C00, F.C25 nebo F.C50 topný díl H vířivá výustka Air-Injector D kabelové průchodky elektropřipojení revizní otvor Obr. F3-1: Rozměry jednotky RoofVent condens (rozměry v mm) 142

15 Technická data: rozměry a hmotnosti, vzduchový výkon s přídavnými ztrátami Typ jednotky CON-9 Rozměry jednotky Provedení filtrační komory F.C00 F.C25 F.C50 G mm S mm H mm Hmotnosti Střešní jednotka kg 639 Podstřešní část (s F.C00) kg 192 Filtrační komora F.C00 kg 82 Topný díl kg 59 Air-Injector kg 51 Celkem (s F.C00) kg 831 Filtrační komora F.C25 1) kg + 13 Filtrační komora F.C50 1) kg ) Navýšení hmotnosti proti provedení s filtrační komory F.C00 Tabulka F3-9: Rozměry a hmotnosti jednotky RoofVent condens F Zvýšení ztrát v Pa odsávání přívod 240 příklad přívod 220 vzduchu: Zvýšení ztráty o 53 Pa 200 znamená vzduchový 180 CON 9 výkon 7710 m³/h Vzduchový výkon v m³/h Diagram F3-1: Vzduchový výkon jednotky RoofVent condens s externí tlakovou ztrátou 143

16 Příklad návrhu 4 Příklad návrhu Výchozí data nezbytná vzduchová výměna 1) geometrie haly (délka, šířka, výška) výpočtová venkovní teplota požadovaná vnitřní teplota (v oblasti pobytu) teplota odváděného vzduchu 2) transmisní ztráty (případně část pokrytá jednotkami RoofVent ) zahrnutelné vnitřní tepelné zisky (stroje, osvětlení, atd.) Příklad vzduchová výměna 44'000 m³/h geometrie haly (d x š x v) 72 x 50 x 9 m výpočtová venkovní teplota -15 C požadovaná vnitřní teplota 20 C teplota odsávaného vzduchu 22 C transmisní ztráty 270 kw vnitřní zdroje tepla 28 kw 1) Prověřte, zda je podle místních předpisů přípustné za nízkých venkovních teplot redukované větrání. Pokud ano, počítejte v návrhu s provozem směšování (50% venkovní vzduch, 50 % cirkulace). 2) Teplota odváděného vzduchu je zpravidla vyšší než teplota vzduchu v oblasti pobytu. Ačkoliv jso vířivou výustkou redukovány teplotní rozdíly na minimum. U vysokých hal lze uvažovat s teplotním gradientem 0.2 K na metr výšky haly. Potřebný počet jednotek n p n p = V p / V G prostorová teplota: 20 C teplotní gradient: K teplota odsávaného vzduchu: 22 C n p = 44'000 / 8'000 n p = 5.5 V p V G = nezbytné množství venkovního vzduchu v m³/h = vzduchový výkon zvolené jednotky v m³/h Zvoleno 6 ks CON-9. Skutečný vzduchový výkon V (v m³/h) V = n V G V = 6 8'000 V = 48'000 m³/h n = zvolený počet jednotek Celková potřeba tepla na větrání Q L (v kw) Q L = V ρ c (t i t e ) ρ = měrná hmotnost vzduchu 1.2 kg/m³ c = měrná tepelná kapacita vzduchu kwh/kg K t i = požadovaná prostorová teplota ve C t e = výpočtová venkovní teplota ve C Celkové zpětné využití energie Q ERG (v kw) Q ERG = V ρ c (t ods t e ) Φ t ods = teplota odsávaného vzduchu ve C Φ = suchá účinnost zpětného získávání tepla (viz. tabulka B3-1) Vypočtená hodnota zpětného získávání je minimální hodnotou, neboť v chladných ročních obdobích může být efektivní hodnota zvýšena kondenzací vlhkosti v odváděném vzduchu. Q L = 48' (20 (-15)) Q L = 562 kw Směšování: Q L = 24' (20 (-15)) Q L = 281 kw Q ERG = 48' (22 (-15)) 0.63 Q ERG = 374 kw Mischluftbetrieb: Q ERG = 24' (22 (-15)) 0.63 Q ERG = 187 kw 144

17 Příklad návrhu Nezbytný topný výkon celkem Q H (v kw) Q H Q T Q M = Q T + Q L Q ERG Q M = transmisní ztráty haly v kw = zahrnutelné interní zdroje tepla v kw Možnost započítání vnitřních zdrojů tepla (přípojné výkony technologie, osvětlení) se řídí následujícími kriterii: provozní čas, současnost, přímý přenos tepla konvekcí, nepřímý přenos tepla zářením, atd. Nezbytný topný výkon na jednotku Q (in kw) Q = Q H / n Prověřte, zda je dostatečný topný výkon na jednotku (= 60 kw). V případě potřeby navyšte počet jednotek. Kontrola provozních podmínek Maximální výška dosahu Pokud je skutečná výška dosahu (= vzdálenost mezi podlahou a spodní hranou výustky) větší než maximální výška dosahu H max (viz. tabulka F3-7), zvolte jiný typ registru nebo jinou velikost jednotky. Maximálně ošetřená plocha Podle zvoleného počtu jednotek stanovte ošetřenou plochu haly připadající na jednotku. Pokud hodnota převyšuje maximální hodnotu podle tabulky F3-1, zvyšte počet jednotek. Dodržení minimálních a maximálních odstupů Prověřte vzhledem ke geometrii haly a rozmístění jednotek odstupy v souladu s tabulkou F3-8. Definitivní počet jednotek S rostoucím počtem jednotek roste možná flexibilita provozu systému, ovšem rostou také investiční náklady. Pro volbu optimálního řešení je nutno zvážit kvalitu pokrytí proti investičním nákladům. Q H = Q H = 430 kw Směšování: Q H = Q H = 336 kw Q = 430 / 6 Q = 72 kw Směšování: Q = 336 / 6 Q = 56 kw Skutečná výška dosahu = 7.2 m Max. výška dosahu H max = 12.9 m (směšování při t LE = 15 C) v pořádku Plocha haly = = 3600 m² Plocha haly na jednotku = 3600 / 6 = 600 m² Max. ošetřená plocha na jednotku = 784 m² v pořádku Při symetrickém uspořádání jsou dodrženy doporučené odstupy. v pořádku Zvoleno je 6 kusů CON-9. Toto řešení zaručuje úsporu nákladů a energie při provozu. F 145

18 Volitelné příslušenství 5 Volitelné příslušenství Jednotky RoofVent condens lze přizpůsobit libovolným požadavkům projektu volbou ze široké palety volitelného příslušenství. Detailní popis naleznete v dílu H 'Volitelné příslušenství' tohoto návodu. provedení odolné olejům hygienické provedení tlumič hluku venkovního vzduchu tlumič hluku odváděného vzduchu tlumič hluku přiváděného vzduchu tlumič hluku odsávaného vzduchu tlumící hlavice servopohony s havarijní funkcí štěrbinová výustka pro použití jednotek RoofVent condens v podmínkách se silným obsahem olejů v odsávaném vzduchu pro použití jednotek RoofVent condens v podmínkách se zvýšenými hygienickými požadavky (podle VDI 6022) pro redukci emise hluku přes žaluzii nasávání venkovního vzduchu pro redukci emise hluku na straně výfuku odváděného vzduchu pro redukci emise hluku do vnitřního prostoru pro redukci emise hluku do vnitřního prostoru pro redukci emise hluku do vnitřního prostoru (ve výustce Air-Injector) jako přídavná ochrana proti zamrznutí (uzavírá klapky v případě výpadku elektrického proudu) pro použití jenotek RoofVent condens v nízkých halách (místo vířivé výustky Air-Injectors) Tabulka F5-1: Použitelné volitelné příslušenství jednotek RoofVent condens 146

19 Ovládání a regulace 6 Ovládání a regulace Jednotky RoofVent condens jsou ovládány systémem Hoval DigiNet. Tento jedinečný regulační systém, vyvinutý pro systémy klimatizace hal Hoval, nabízí následující přednosti: DigiNet využívá celý potenciál decentrálního zařízení. Reguluje každou jednotku individuálně v závislosti na lokálních provozních podmínkách. DigiNet umožňuje maximální flexibilitu provozu vzhledem k regulačním zónám, kombinaci typů jednotek, druhů provozu a provozních časů. DigiNet ovládá rozdělování přiváděného vzduchu zajišťuje tak nejvyšší efektivitu větrání. DigiNet reguluje výkon zpětného získávání energie v deskovém výměníku. Jednotky se zabudovanými komponenty MaR usnadňují projektování a následně instalaci. Zprovoznění systému DigiNet je díky komponentům Plug&Play a předadresovaným modulům jednoduché a rychlé. Detailní popis systému Hoval DigiNet naleznete v dílu I 'Ovládání a regulace' tohoto návodu. F 147

20 Doprava a instalace 7 Doprava a instalace 7.1 Montáž Varování Nebezpečí zranění v důsledku neodborné manipulace. Dopravu a montáž nechte provést odbornou firmou! Jednotky RoofVent condens jsou dodávány ve třech částech na dřevěných paletách: nadstřešní, podstřešní část, 1 krabice obsahující odkouření. Části patřící k sobě jsou označeny čísly. Před montáží je třeba: Jednotky jsou montovány shora se střechy. Proto je nezbytný jeřáb nebo vrtulník. Pro dopravu na střechu jsou třeba zvedací kurty (délka cca. 6 m). Pokud jsou použita ocelová lana nebo řetězy, musí být chráněny hrany jednotky. Ujistěte se, že střešní podstavec vyhovuje dle dílu J 'Pokyny pro projekci'. Určete správnou pozici a orientaci jednotky (pozice topných registrů). Jednotky je ve střešním podstavci fixována vlastní vahou. Pro utěsnění je třeba silikon, PU pěna nebo jiný těsnící materiál. Pokud jsou montovány tumiče hluku, je vhodné dodatečně jednotku ukotvit ve střešním podstavci. Dodržujte pokyny montážního návodu, dodaného s jednotkou. 7.2 Hydraulická instalace Varování Nebezpečí zranění v důsledku neodborné manipulace. Hydraulickou instalaci nechte provést odbornou firmou! Do jednotky RoofVent condens je zabudován kompletní topný okruh. Při instalaci proveďte následující práce: Připojte přívodní vedení a zpátečku podstřešní části na skupinu zdroje tepla. Naplňte topný okruh předem připravenou směsí voda - glykol: Obsah směsi...cca. 19 l Plnící tlak...2 bar Ochrana před mrazem...do -15 C Podíl glykolu...30 obj.-% Kondenzát z kotle protéká neutralizačním boxem a normálně se nechává vytékat na střechu. V případě, že to místní předpisy zakazují, připojte potrubí svodu kondenzátu: nástrčné spojení... DN Přípojka plynu Varování Nebezpečí zranění v důsledku neodborné manipulace. Plynové připojení nechte provést odbornou firmou! Dodržujte následující: Pro přívod plynu je na spodní straně krytu zdroje tepla připraven otvor (viz obr. F7-2). Přípojku proveďte dle platných norem a předpisů: Připojení...R ¾" (vnější) V bezprostřední blízkosti kotle instalujte plynový kohout. Obr. F7-1: Jednotka RoofVent je montována shora se střechy. Obr. F7-2: Otvor pro přívod plynu 148

21 Doprava a instalace 7.6 Elektrická instalace Varování Nebezpečí elektrického proudu. Elektrickou instalaci nechte provést odbornou firmou! Dodržovat všechny související předpisy (např. EN ). Pro dlouhá přívodní vedení zvolit vhodný průřez podle technických pravidel. Elektrickou instalaci provést dle schéma zapojení (průchod kabelu jednotkou viz. obbr. F7-2). Systémovou sběrnici pro ovládání a regulaci položit mimo napájecí kabely. Zapojit připravené konektory mezi filtrační komorou a výustkou a mezi filtrační komorou (uvnitř) a střešní částí jednotky. Propojit směšovací ventil do svorkovnice. (Magnetické směšovací ventily Hoval mají připraven konektor.) V případě zapojení se vstřikováním: Zapojit oběhové čerpadlo do rozvodnice Unit v jednotce. Zajistěte ochranu proti přepětí přívodních kabelů k jednotkám a rozvodnici zón (zkratová ododlnost 10 ka). F Rozvodnice Unit Průchodky pro kabely Svorkovnice Obr. F7-2: Průchod kabelu jednotkou 149

22 Doprava a instalace rozvodnice Unit sumární porucha DigiMaster novanet systémová sběrnice čidlo venkovní teploty rozvodnice zón napájení čidlo prostorové teploty Obr. F7-3: Schéma principu 150

23 Doprava a instalace Rozvodnice Unit v jednotce condens Rozvodnice zón 3-fázová Varianta: Rozvodnice zón 1-fázová Označení Napětí Kabel Opce Poznámka napájení 3 x 400 V 5 x 6.0 mm² novanet sběrnice 12 V 2 x 0.16 mm² specifikace kabelu viz. díl I, článek 2.4 napájení 3 x 400 V 5 x mm² podle opcí novanet sběrnice 12 V 2 x 0.16 mm² specifikace kabelu viz. díl I, článek 2.4 čidlo teploty prostoru 10 V 2 x 1.5 mm² max. 170 m čidlo venkovní teploty 10 V 2 x 1.5 mm² max. 170 m sumární porucha potenzialfrei 3 x 1.5 mm² max. 6 A max. 230 V zvláštní funkce na svorku 24 V 3 x 1.5 mm² každá funkce napájení jednotek RoofVent condens 3 x 400 V 5 x 6.0 mm² každá jednotka RoofVent condens čidlo vlhkosti 24 V 2 x 1.5 mm² max. 170 m čidlo CO 2 24 V 2 x 1.5 mm² max. 170 m napájení 1 x 230 V 3 x mm² podle opcí novanet sběrnice 12 V 2 x 0.16 mm² specifikace kabelu viz. díl I, článek 2.4 čidlo teploty prostoru 10 V 2 x 1.5 mm² max. 170 m čidlo venkovní teploty 10 V 2 x 1.5 mm² max. 170 m sumární porucha potenzialfrei 3 x 1.5 mm² max. 6 A max. 230 V zvláštní funkce na svorku 24 V 3 x 1.5 mm² každá funkce čidlo vlhkosti 24 V 2 x 1.5 mm² max. 170 m čidlo CO 2 24 V 2 x 1.5 mm² max. 170 m F Tabulka F7-1: Soupis kabelů 151

24 Popisné texty 8 Popisné texty Větrací jednotka RoofVent LHW, složena z: nástřešní části se zpětným získáváním energie a skupinou zdroje tepla filtrační komory topného dílu výustky Air-Injector ovládání a aregulace Všechny komponenty jsou elektricky propojeny nebo s připravenými konektory. 8.1 Nástřešní část se zpětným získáváním energie a skupinou zdroje tepla LW.C Samonosná, povětrnostním vlivům odolná konstrukce z AluZink plechu, vnitřně izolovaná (požární odolnost B1), s žaluzií se snadným přístupem k filtrům venkovního vzduchu a rozvodnici Unit, revizním otvorem s jednoduchým přístupem k filtrům odváděného a cirkulačního vzduchu, revizním vypínačem přístupným zvenku. Nástřešní část obsahuje: skupina zdroje tepla, složena z plynového kondenzačního kotle, komínu, oběhového čerpadla, expenzní nádoby a odvodu kondenzátu s neutralizací flitr venkovního vzduchu (kapsový filtr, třída G4) s hlídáním talkové ztráty pro signalizaci zanesení protiběžné klapky venkovního a cirkulačního vzduchu se servopohonem deskový hliníkový výměník s obtokem, odvodem kondenzátu skrz sifón na střechu; včetně klapky se srvopohonem pro regulaci výkonu zpětného získávání energie bezúdržbový, přímo uložený ventilátor přiváděného vzduchu bezúdržbový, přímo uložený ventilátor odváděného vzduchu rozvodnice Unit s regulátorem DigiUnit jako součást systému regulace Hoval DigiNet Regulátor DigiUnit DU5 Regulační modul zcela propojen s komponenty vzduchotechnické jednotky (ventilátory, pohony, čidly teplot, protimrazovou ochranou, hlídáním filtrů, skupinu zdroje tepla): ovládá integrovaný kondenzační kotel s modulačním hořákem ovládá jednotku včetně rozdělování vzduchu podle požadavku regulační zóny reguluje teplotu přiváděného vzduchu na principu kaskádové regulace Silnoproudá část svorky pro připojení napájení revizní vypínač (ovládaný zvenku) ochrany motoru každého ventilátoru ochrana motoru oběhového čerpadla jištění elektroniky transformátor pro regulátor DigiUnit, směšovací ventil a servopohony přípojné svorky servopohonů a čidel teplot vytápění rozvodnice elektronapájení plynového kondenzačního kotle Typ LW.C-9/DN5 jmen.vzduch. výkon přívod/odvod 8000 m³/h jmen.topný výkon 60 kw účinnost zpětného získávání suchá 63 % el. příkon na motor 3.0 kw hladina akustického výkonu db(a) napájecí napětí AC 3 x 400 V frekvence 50 Hz 8.2 Filtrační komora F.C00 / F.C25 / F.C50 Konstrukce z AluZink plechu s mřížkou pro odvod vzduchu a revizním otvorem pro snadný přístup k topnému registru. Filtrační komora obsahuje: filtr odváděného a cirkulačního vzduchu (kapsový filtr, třída G4) s hlídáním tlakové ztráty pro signalizaci zanesení čidlo teploty odváděného vzduchu difuzor přiváděného vzduchu tlumící hluk Typ F.C Topný díl H.Z Konstrukce z AluZink plechu, obsahuje teplovodní registr s měděnými trubkami a hliníkovými lamelami a protimrazovou ochranu. Typ topný výkon H.Z-9 60 kw 8.4 Výustka Air-Injector D Konstrukce z AluZink plechu s: vířivou výustkou s koncentrickou tryskou, přestavitelnými lopatkami a integrovanou hlavicí tlumící hluk servopohon pro automatické přestavení rozdělování vzduchu čidlo teploty přiváděného vzduchu elektrická svorkovnice Typ D-9 ošetřená plocha haly m² 152

25 Popisné texty 8.5 Volitelné příslušenství Provedení odolné oleji materiály odolné oleji filtr odváděného vzduchu třídy F5 odvod kondenzátu z deskového výměníku do sběrné vany ve filtrační komoře filtrační komora F25 v oleji těsném provedení s integrovanou sběrnou vanou s přípojným hrdlem pro jímání kondenzátu a oleje Hygienické provedení filtr venkovního vzduchu třídy F7 filtr odváděného vzduchu třídy F5 Tlumič hluku venkovního vzduchu ASD jako díl namontovatelný na žaluzii venkovního vzduchu, konstrukce z AluZink plechu vyložena materiálem tlumícím hluk, pro redukci emise hluku žaluzií, útlum db Tlumič hluku odváděného vzduchu FSD jako díl namontovatelný na mřížku odváděného vzduchu, konstrukce z AluZink plechu vyložena materiálem tlumícím hluk, pro redukci emise hluku výfuku odváděného vzduchu, útlum db Tlumič hluku přiváděného vzduchu ZSD jako díl namontovatelný mezi filtrační komoru a topný díl, konstrukce z AluZink plechu vyložena materiálem tlumícím hluk, pro redukci emise hluku do prostoru, útlum db Tlumič hluku odsávaného vzduchu ABSD jako díl namontovatelný na mřížku nasávání vzduchu, konstrukce z AluZink plechu vyložena materiálem tlumícím hluk, pro redukci emise hluku do prostoru, útlum db Akustická hlavice AHD tvořena hlavicí většího objemu a kulisou z materiálu tlumící hluk, útlum 4 db Servopohony s havarijní funkcí SMF spojité pohony s havarijní funkcí v případě výpadku proudu, namontovány na klapce venkovního vzduchu a klapce zpětného získávání energie, zapojeny Štěrbinová výustka AK konstrukce z AluZink plechu, se čtyřmi přestavitelnými šterbinovými výustkami (místo výustky Air-Injector) 8.6 Ovládání a regulace Digitální regulační systém pro energeticky optimalizovaný provoz decentrálních systémů klimatizace hal: skladba systému s uspořádáním podle uživatelských hladin propojení jednotlivých regulačních modulů sběrnicí novanet s volnou topologií (dodávka stavby) rovnoprávná plošná komunikace (peer-to-peer/multipeer) protokolem novanet rychlá odezva v důsledku cíleného přenosu dat z výroby přednastavené moduly s integrovanou ochranou proti účinkům blesku a baterií zálohovanou pamětí RAM žádné požadavky na vytváření softwaru na stavbě Ovladače DigiNet DigiMaster DM5 Naprogramovaný ovladač Plug&Play s grafickým aktivním panelem, složen z dotykového panelu s barevným displejem, instalovaným do dveří rozvodnice zón: hlídání a nastavování systému DigiNet (druhy provozu, teploty, časový program, kalendář, zpracování poruch, prametry regulace) DigiCom DC5 Paket tvořen ovládacím programem, routerem novanet a propojovacími kabely, pro ovládání systému Hoval DigiNet osobním počítačem: hlídání a nastavování systému DigiNet (druhy provozu, teploty, časový program, kalendář, zpracování poruch, prametry regulace) funkce zaznamenání a znázornění průběhu hudnot a přístupů diferencovaný přístup s přístupovým heslem DigiEasy DE5 Přídavné ovládání jedné regulační zóny k instalaci na libovolné místo do podomítkové trojkrabice případně do dveří rozvaděče: ukazatel aktuální požadované prostorové teploty snížení nabo zvýšení požadované teploty až o 5 C signalizace a odblokování poruchy změna druhu provozu Volitelné příslušenství ochranný kryt před DigiMaster rám IP65 zásuvka novanet router novanet 4 zvláštní funkce s přepínačem 8 zvláštních funkcí s 2 přepínači F 153

26 Popisné texty zvláštní funkce na svorku vestavba ovladače DigiEasy Rozvodnice zón DigiNet Zónová rozvodnice (ocelový plech lakován RAL 7035) obsahující: 1 čidlo teploty venkovního vzduchu (přiloženo) 1 transformátor 230/24 V 2 jističe vedení pro transformítor (1-pólové) 1 relé 1 oddělovač sítě napájení (2-pólový, vně) vstupní a výstupní svorky (nahoře) 1 elektroschéma zařízení každá regulační zóna 1 modul DigiZone, 1 relé a 1 čidlo prostorové teploty (přiloženo) Modul DigiZone DZ5 Regulátor pro regulační zónu, zabudován v zónové rozvodnici: zpracovává vstupy prostorové a venkovní teploty, poruchy vytápění a zvláštní funkci (volitelně) zapíná druhy provozu podle časového programu spíná výstup požadavku na vytápění a souhrnné poruchy Volitelné příslušenství kontrolka sumární poruchy zásuvka ovládání oběhového čerpadla 2-pólové jističe vedení elektrické napájení vzduchotechnických jednotek se zabudovaným regulátorem DigiUnit integrace vzduchotechnických jednotek bez zabudovaného regulátoru DigiUnit střední hodnota prostorové teploty ovládání DigiPlus čidlo vlhkosti čidlo CO 2 154
