Návod na stavbu létajícího modelu horkovzdušného balónu

Transkript

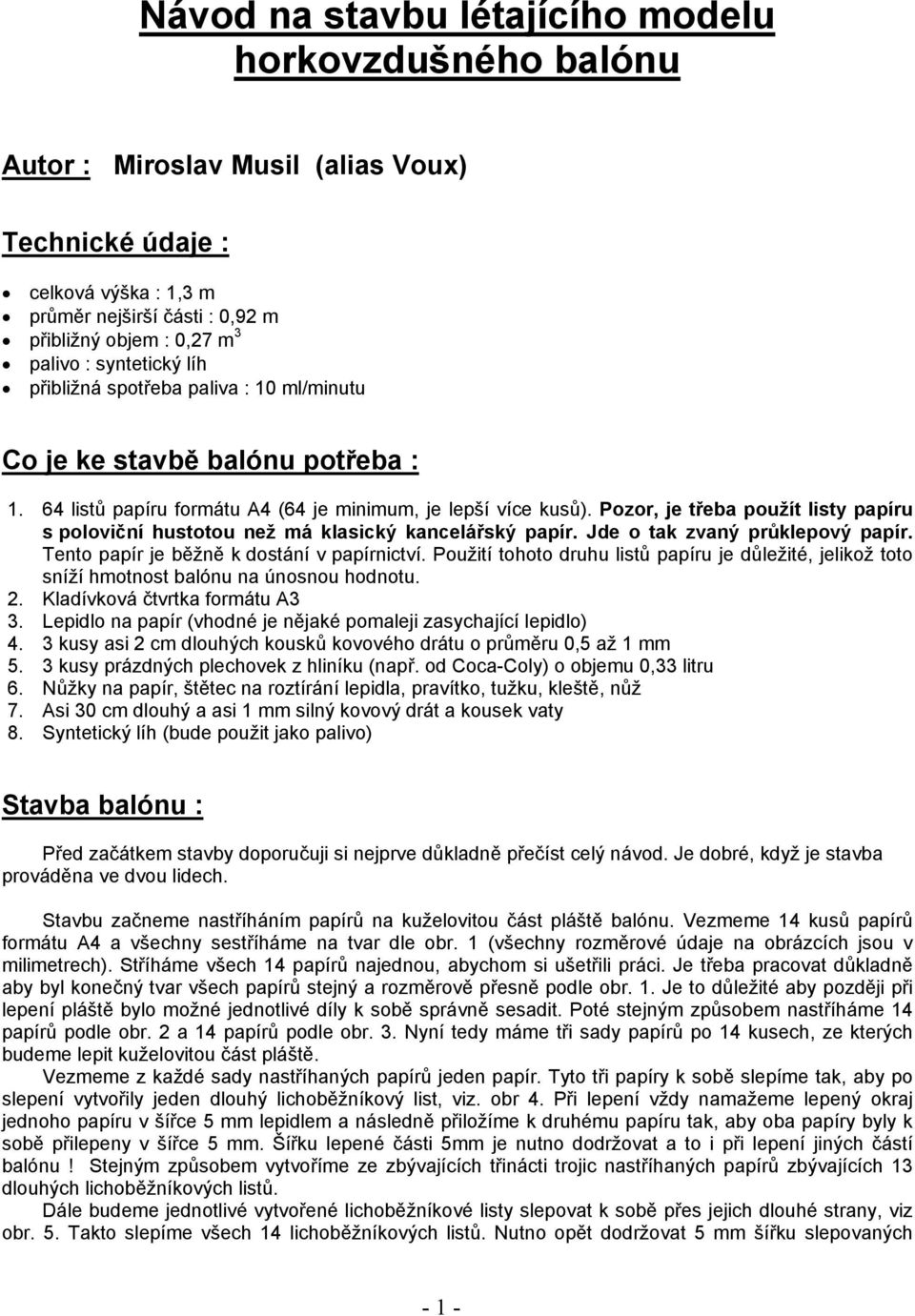

1 Návod na stavbu létajícího modelu horkovzdušného balónu Autor : Miroslav Musil (alias Voux) Technické údaje : celková výška : 1,3 m průměr nejširší části : 0,92 m přibližný objem : 0,27 m 3 palivo : syntetický líh přibližná spotřeba paliva : 10 ml/minutu Co je ke stavbě balónu potřeba : listů papíru formátu A4 (64 je minimum, je lepší více kusů). Pozor, je třeba použít listy papíru s poloviční hustotou než má klasický kancelářský papír. Jde o tak zvaný průklepový papír. Tento papír je běžně k dostání v papírnictví. Použití tohoto druhu listů papíru je důležité, jelikož toto sníží hmotnost balónu na únosnou hodnotu. 2. Kladívková čtvrtka formátu A3 3. Lepidlo na papír (vhodné je nějaké pomaleji zasychající lepidlo) 4. 3 kusy asi 2 cm dlouhých kousků kovového drátu o průměru 0,5 až 1 mm 5. 3 kusy prázdných plechovek z hliníku (např. od Coca-Coly) o objemu 0,33 litru 6. Nůžky na papír, štětec na roztírání lepidla, pravítko, tužku, kleště, nůž 7. Asi 30 cm dlouhý a asi 1 mm silný kovový drát a kousek vaty 8. Syntetický líh (bude použit jako palivo) Stavba balónu : Před začátkem stavby doporučuji si nejprve důkladně přečíst celý návod. Je dobré, když je stavba prováděna ve dvou lidech. Stavbu začneme nastříháním papírů na kuželovitou část pláště balónu. Vezmeme 14 kusů papírů formátu A4 a všechny sestříháme na tvar dle obr. 1 (všechny rozměrové údaje na obrázcích jsou v milimetrech). Stříháme všech 14 papírů najednou, abychom si ušetřili práci. Je třeba pracovat důkladně aby byl konečný tvar všech papírů stejný a rozměrově přesně podle obr. 1. Je to důležité aby později při lepení pláště bylo možné jednotlivé díly k sobě správně sesadit. Poté stejným způsobem nastříháme 14 papírů podle obr. 2 a 14 papírů podle obr. 3. Nyní tedy máme tři sady papírů po 14 kusech, ze kterých budeme lepit kuželovitou část pláště. Vezmeme z každé sady nastříhaných papírů jeden papír. Tyto tři papíry k sobě slepíme tak, aby po slepení vytvořily jeden dlouhý lichoběžníkový list, viz. obr 4. Při lepení vždy namažeme lepený okraj jednoho papíru v šířce 5 mm lepidlem a následně přiložíme k druhému papíru tak, aby oba papíry byly k sobě přilepeny v šířce 5 mm. Šířku lepené části 5mm je nutno dodržovat a to i při lepení jiných částí balónu! Stejným způsobem vytvoříme ze zbývajících třinácti trojic nastříhaných papírů zbývajících 13 dlouhých lichoběžníkových listů. Dále budeme jednotlivé vytvořené lichoběžníkové listy slepovat k sobě přes jejich dlouhé strany, viz obr. 5. Takto slepíme všech 14 lichoběžníkových listů. Nutno opět dodržovat 5 mm šířku slepovaných - 1 -

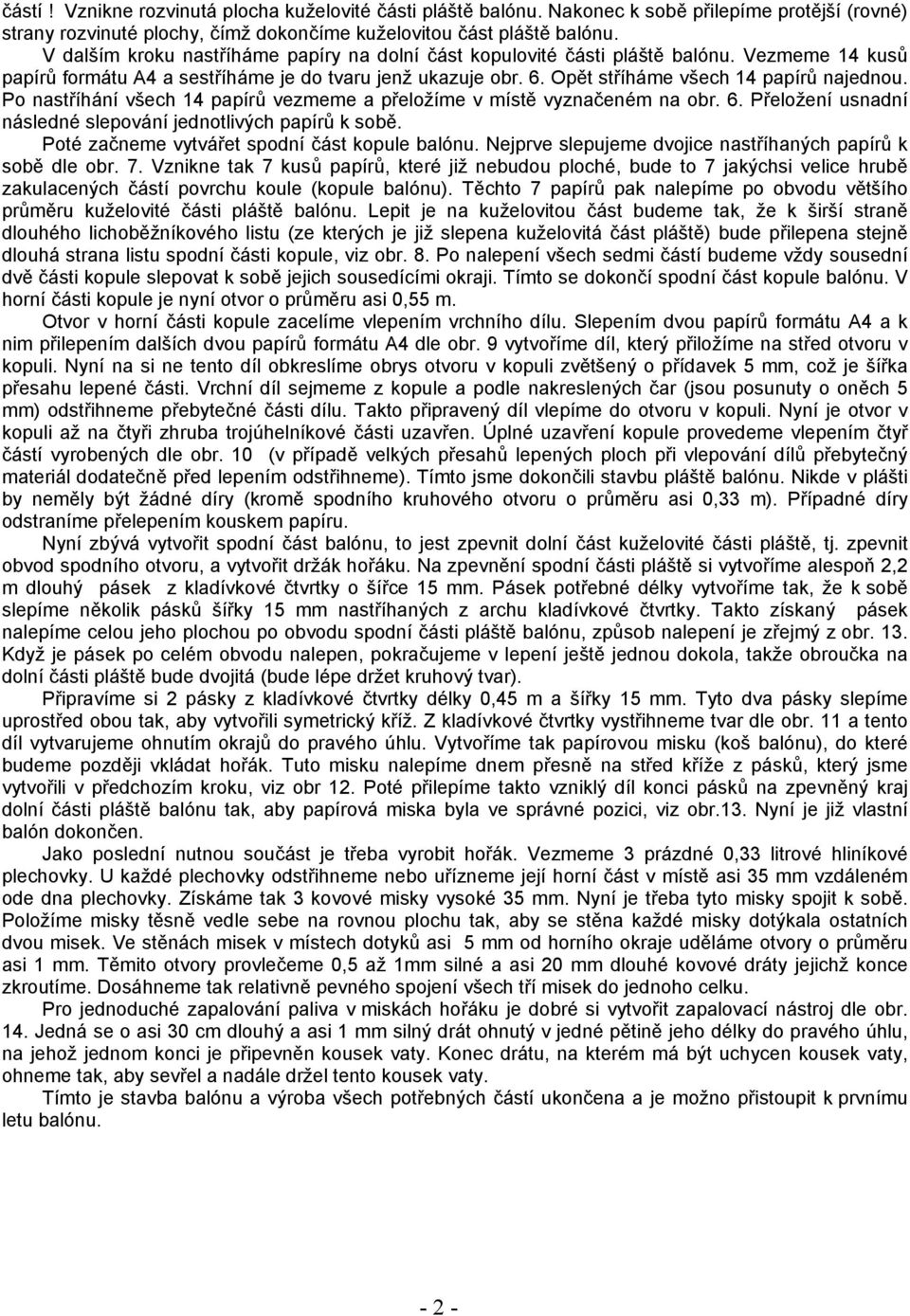

2 částí! Vznikne rozvinutá plocha kuželovité části pláště balónu. Nakonec k sobě přilepíme protější (rovné) strany rozvinuté plochy, čímž dokončíme kuželovitou část pláště balónu. V dalším kroku nastříháme papíry na dolní část kopulovité části pláště balónu. Vezmeme 14 kusů papírů formátu A4 a sestříháme je do tvaru jenž ukazuje obr. 6. Opět stříháme všech 14 papírů najednou. Po nastříhání všech 14 papírů vezmeme a přeložíme v místě vyznačeném na obr. 6. Přeložení usnadní následné slepování jednotlivých papírů k sobě. Poté začneme vytvářet spodní část kopule balónu. Nejprve slepujeme dvojice nastříhaných papírů k sobě dle obr. 7. Vznikne tak 7 kusů papírů, které již nebudou ploché, bude to 7 jakýchsi velice hrubě zakulacených částí povrchu koule (kopule balónu). Těchto 7 papírů pak nalepíme po obvodu většího průměru kuželovité části pláště balónu. Lepit je na kuželovitou část budeme tak, že k širší straně dlouhého lichoběžníkového listu (ze kterých je již slepena kuželovitá část pláště) bude přilepena stejně dlouhá strana listu spodní části kopule, viz obr. 8. Po nalepení všech sedmi částí budeme vždy sousední dvě části kopule slepovat k sobě jejich sousedícími okraji. Tímto se dokončí spodní část kopule balónu. V horní části kopule je nyní otvor o průměru asi 0,55 m. Otvor v horní části kopule zacelíme vlepením vrchního dílu. Slepením dvou papírů formátu A4 a k nim přilepením dalších dvou papírů formátu A4 dle obr. 9 vytvoříme díl, který přiložíme na střed otvoru v kopuli. Nyní na si ne tento díl obkreslíme obrys otvoru v kopuli zvětšený o přídavek 5 mm, což je šířka přesahu lepené části. Vrchní díl sejmeme z kopule a podle nakreslených čar (jsou posunuty o oněch 5 mm) odstřihneme přebytečné části dílu. Takto připravený díl vlepíme do otvoru v kopuli. Nyní je otvor v kopuli až na čtyři zhruba trojúhelníkové části uzavřen. Úplné uzavření kopule provedeme vlepením čtyř částí vyrobených dle obr. 10 (v případě velkých přesahů lepených ploch při vlepování dílů přebytečný materiál dodatečně před lepením odstřihneme). Tímto jsme dokončili stavbu pláště balónu. Nikde v plášti by neměly být žádné díry (kromě spodního kruhového otvoru o průměru asi 0,33 m). Případné díry odstraníme přelepením kouskem papíru. Nyní zbývá vytvořit spodní část balónu, to jest zpevnit dolní část kuželovité části pláště, tj. zpevnit obvod spodního otvoru, a vytvořit držák hořáku. Na zpevnění spodní části pláště si vytvoříme alespoň 2,2 m dlouhý pásek z kladívkové čtvrtky o šířce 15 mm. Pásek potřebné délky vytvoříme tak, že k sobě slepíme několik pásků šířky 15 mm nastříhaných z archu kladívkové čtvrtky. Takto získaný pásek nalepíme celou jeho plochou po obvodu spodní části pláště balónu, způsob nalepení je zřejmý z obr. 13. Když je pásek po celém obvodu nalepen, pokračujeme v lepení ještě jednou dokola, takže obroučka na dolní části pláště bude dvojitá (bude lépe držet kruhový tvar). Připravíme si 2 pásky z kladívkové čtvrtky délky 0,45 m a šířky 15 mm. Tyto dva pásky slepíme uprostřed obou tak, aby vytvořili symetrický kříž. Z kladívkové čtvrtky vystřihneme tvar dle obr. 11 a tento díl vytvarujeme ohnutím okrajů do pravého úhlu. Vytvoříme tak papírovou misku (koš balónu), do které budeme později vkládat hořák. Tuto misku nalepíme dnem přesně na střed kříže z pásků, který jsme vytvořili v předchozím kroku, viz obr 12. Poté přilepíme takto vzniklý díl konci pásků na zpevněný kraj dolní části pláště balónu tak, aby papírová miska byla ve správné pozici, viz obr.13. Nyní je již vlastní balón dokončen. Jako poslední nutnou součást je třeba vyrobit hořák. Vezmeme 3 prázdné 0,33 litrové hliníkové plechovky. U každé plechovky odstřihneme nebo uřízneme její horní část v místě asi 35 mm vzdáleném ode dna plechovky. Získáme tak 3 kovové misky vysoké 35 mm. Nyní je třeba tyto misky spojit k sobě. Položíme misky těsně vedle sebe na rovnou plochu tak, aby se stěna každé misky dotýkala ostatních dvou misek. Ve stěnách misek v místech dotyků asi 5 mm od horního okraje uděláme otvory o průměru asi 1 mm. Těmito otvory provlečeme 0,5 až 1mm silné a asi 20 mm dlouhé kovové dráty jejichž konce zkroutíme. Dosáhneme tak relativně pevného spojení všech tří misek do jednoho celku. Pro jednoduché zapalování paliva v miskách hořáku je dobré si vytvořit zapalovací nástroj dle obr. 14. Jedná se o asi 30 cm dlouhý a asi 1 mm silný drát ohnutý v jedné pětině jeho délky do pravého úhlu, na jehož jednom konci je připevněn kousek vaty. Konec drátu, na kterém má být uchycen kousek vaty, ohneme tak, aby sevřel a nadále držel tento kousek vaty. Tímto je stavba balónu a výroba všech potřebných částí ukončena a je možno přistoupit k prvnímu letu balónu

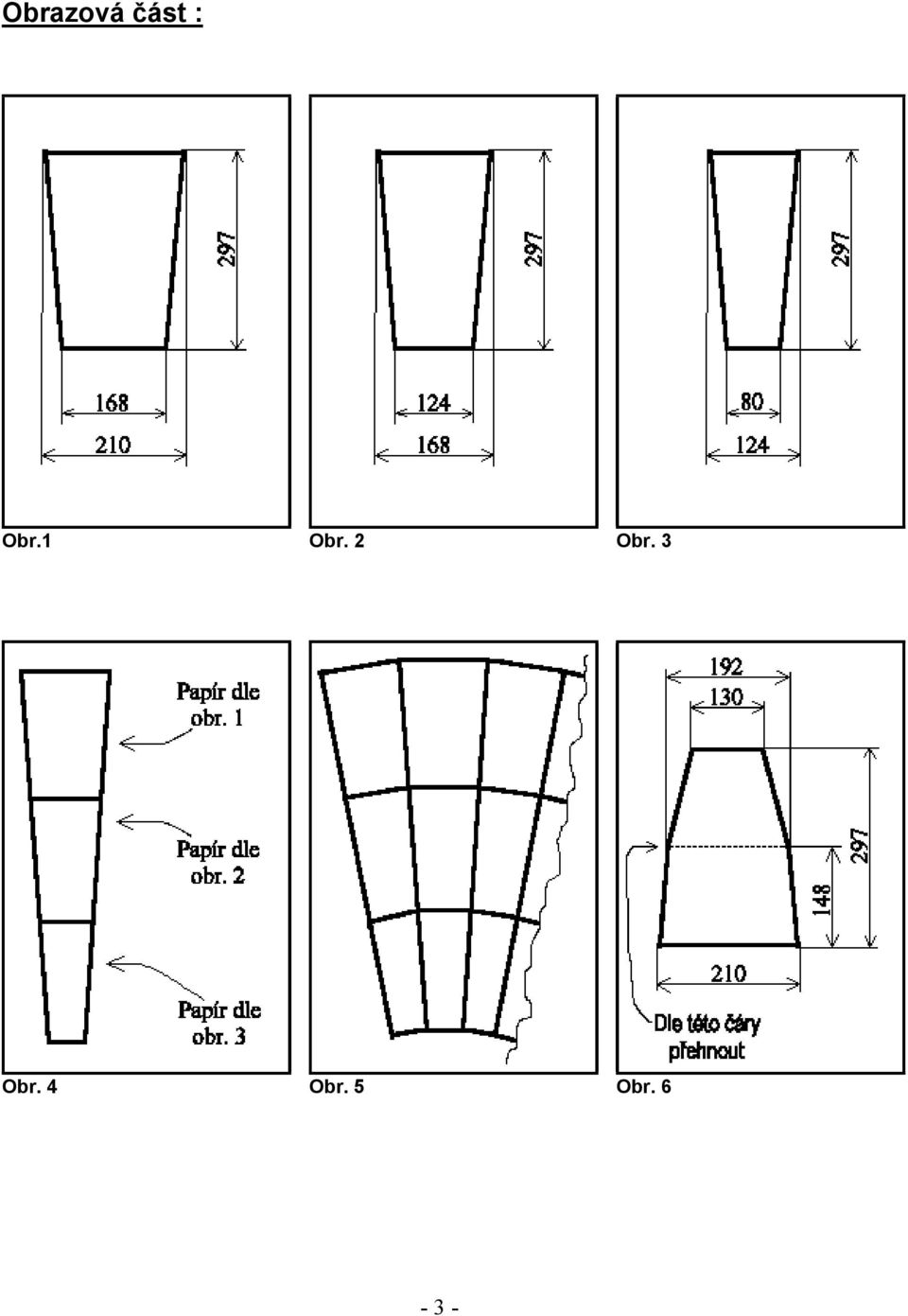

3 Obrazová část : Obr.1 Obr. 2 Obr. 3 Obr. 4 Obr. 5 Obr

4 Obr. 7 Obr. 8 Obr. 9 Obr. 10 Obr. 11 Obr

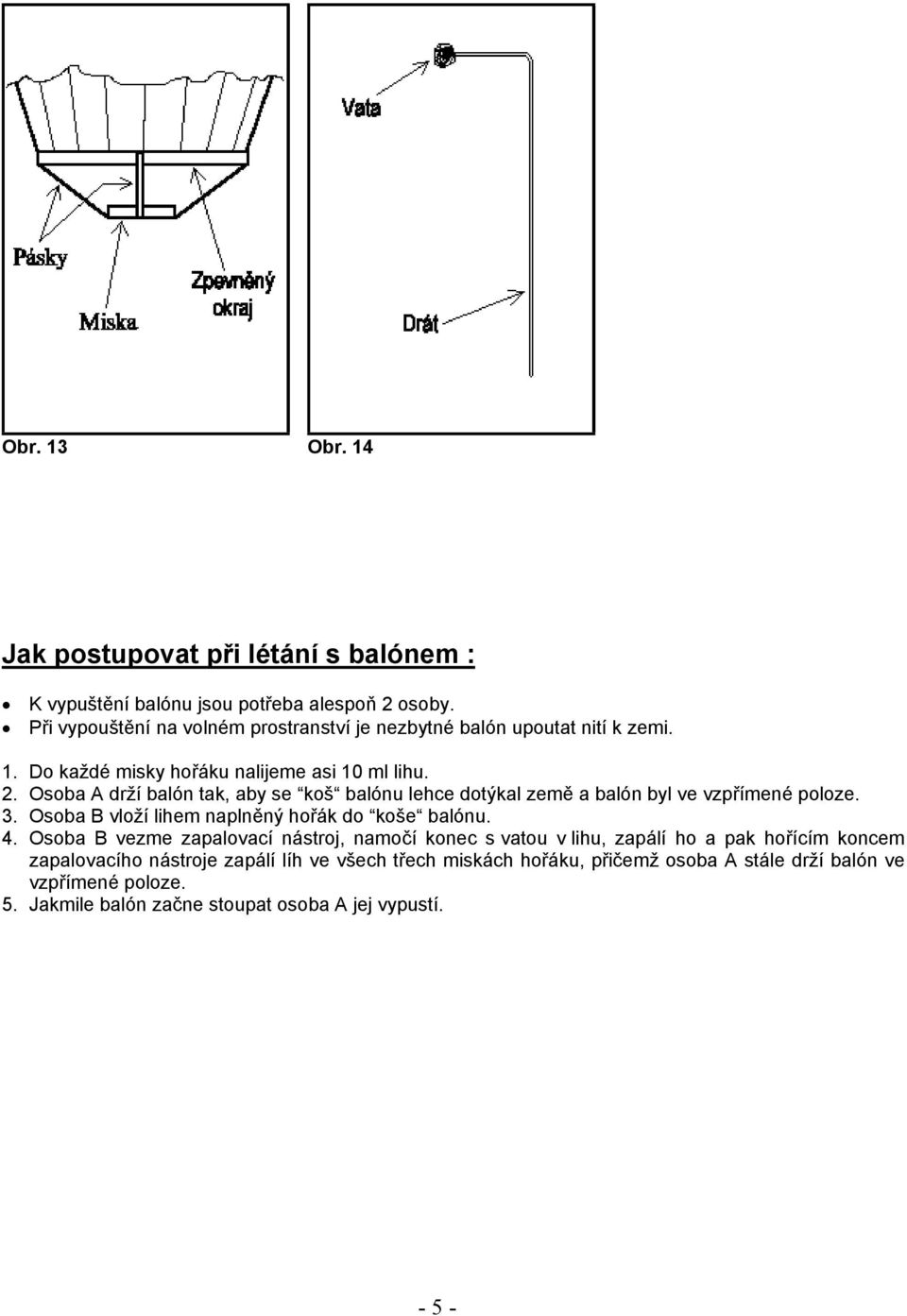

5 Obr. 13 Obr. 14 Jak postupovat při létání s balónem : K vypuštění balónu jsou potřeba alespoň 2 osoby. Při vypouštění na volném prostranství je nezbytné balón upoutat nití k zemi. 1. Do každé misky hořáku nalijeme asi 10 ml lihu. 2. Osoba A drží balón tak, aby se koš balónu lehce dotýkal země a balón byl ve vzpřímené poloze. 3. Osoba B vloží lihem naplněný hořák do koše balónu. 4. Osoba B vezme zapalovací nástroj, namočí konec s vatou v lihu, zapálí ho a pak hořícím koncem zapalovacího nástroje zapálí líh ve všech třech miskách hořáku, přičemž osoba A stále drží balón ve vzpřímené poloze. 5. Jakmile balón začne stoupat osoba A jej vypustí

6 Bezpečnostní pravidla pro vypouštění balónu : Při vypouštění balónu na volném prostranství (venku) je nutné balón bezpečně upoutat, k zemi např. pomocí nitě. Volně letící balón by mohl způsobit požár. Hořák zapalujte vždy až ho umístíte do koše balónu. Jako palivo pro hořák za žádných okolností nepoužívejte jinou látku než syntetický líh. Když vypouštíte balón, vždy mějte po ruce dostatečně velký, dobře ve vodě namočený hadr pro případ nutnosti uhasit vznícený balón či případ vylitý hořící obsah hořáku. Balón vypouštějte jen tam, kde případné vznícení balónu či vylití hořícího paliva nemůže způsobit požár, poškození majetku nebo způsobit úraz (popálení) přihlížejících osob. Po čas letu balónu se nesmí v místech pod ním vyskytovat žádná osoba (hrozí vylití hořícího paliva na tuto osobu). Po zapálení paliva, do doby než je balón vypuštěn, musí balón držící osoba dávat pozor na možné vznícení balónu. Vyjádření o zodpovědnosti : Autor tohoto textu nenese žádnou zodpovědnost za případné škody na majetku, zranění osob či jiné újmy způsobené modelem horkovzdušného balónu vytvořeného na základě tohoto textu
