1 Nitrogenius NG Obj. č. H Návod na obsluhu a údržbu Nitrogenius NG Obj. č. H Nitrogenius NG Obj. č. H Nitrogenius NG Obj. č. H Nitrogenius NG Obj. č. H Nitrogenius NG Obj. č. H Duben 2004

2 Vážený zákazníku, děkujeme Vám za projevenou důvěru v náš výrobek. Předtím než začnete ze zařízením Nitrogenius pracovat, přečtěte si nejprve tento návod na obsluhu, tak jako návod na obsluhu dusíkové jednotky. Tento návod na obsluhu a údržbu obsahuje důležité pokyny, které jsou nutné pro bezpečný a bezporuchový provoz zařízení Nitrogenius. Proto ukládejte tento návod v blízkosti za řízení. Všeobecné pokyny Používání návodu k obsluze Doporučujeme: Kontroly, instalace a údržby by měly být prováděny stále stejnou osobou a dokumentovány v údržbové knize. Při dotazech uvádějte sériové číslo, objednací číslo a název zařízení. Abyste mohli rychle a racionálně přečíst návod k obsluze, máme pro vás praktické rady, jak používat tyto symboly. Tyto symboly se nacházejí vedle textů (vztahují se tedy pouze na text vedle), vedle obrázků (vztahují se ke grafice) nebo na začátku stránky (vztahují se k celkovému obsahu stránky). Pozor: Věnujte těmto symbolům nejvyšší pozornost! Význam symbolů Čtení návodu na obsluhu! Provozovatel je povinnen přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Značka zákazu! Oheň, otevřený oheň, kouření je zakázáno! Zařízení Nitrogenius je ve firmě Schneider Bohemia přezkoušeno a pečlivě zabaleno. Přesto nemůžeme vyloučit škody vzniklé při transportu. Udělejte si čas a před prvním uvedením do provozu a krátce zařízení zkontrolujte. Bezpodmínečně dodržujte: Předtím, než začnete se zařízením Nitrogenius pracovat, informujte se, jak můžete Nitrogenius rychle vypnout a jak systém Nitrogenius kompletně odvzdušnit. Neprovozujte zařízení Nitrogenius v uzavřeném prostoru! Musí být zajištěno větrání popř. zateplení okolí. Před uvedením do provozu musí být provozovatelem provedena kontrola vybavení při ustavení zařízení Nitrogenius (vzdušníku), (viz. 7). Dodržujte bezpečnostní předpisy (viz. 5) jako návod na obsluhu dusíkové jednotky! 2 Schneider Bohemia

3 Obsah 1. Obsah dodávky 2. Funkce a použití 3. Technické údaje 4. Obrázek zařízení Nitrogenius 5. Bezpečnostní předpisy 6. Popis funkcí 7. Uvedení do provozu 7.1 Místo instalace 7.2 Elektrické připojení (zap./vyp. vypínač) 7.3 Připojení stl. vzduchu 7.4 Vyčištění nádoby na dusík 7.5 Odběr dusíku 8. Údržba 9. Záruční podmínky 1. Obsah dodávky 1 Nitrogenius 1 Vsuvka NW 7,2 (pouze u 300 popř. 500 l vzdušníku) 1 Návod na obsluhu zařízení Nitrogenius 1 Návod na obsluhu dusíkové jednotky 1 Návod na obsluhu nádoby na dusík (průvodní doklady) 2. Funkce a použití Zařízení Nitrogenius se skládá z nádoby na dusík s dusíkovou jednotkou. Nitrogenius připojte ke vhodnému zdroji stl. vzduchu (např. kompresor na výrobu stl. vzduchu nebo vzdušník / -potrubní systém). Upravený stl. vzduch může být odebírán z nádoby na dusík přes jako dusík (se stupněm čistoty vyšším než 95%). Dusíkový generátor Nitrogenius smí být používán výhradně k výrobě dusíku z normálního okolního stlačeného vzduchu. Hodí se k plnění pneumatik vozidel po dobu rozsahu platnosti max. tlaku a velikosti pneumatiky (viz tabulka Odběr dusíku 7.9). Schneider Bohemia 3

4 3. Technické údaje Nitrogenius typ: Obj. č. Pojízdný / : Dusíková membrána: Maximální pracovní tlak (odběr dusíku): Stupeň čistoty (dusík): Nádoba na dusík: Max. tlak ve vzdušníku: Elektrické připojení: Jištění el. připojení: Přívod stl. vzduchu: Odběr dusíku: Okolní teplota: Rozměry: šířka: hloubka: výška: Hmotnost: NG H pojízdný rychlospojka NW 7,2 rychlospojka NW 7, NG H NG H l / min bar l bar V / Hz A C mm mm mm kg NG H NG H R 3/ NG H R 3/ Schneider Bohemia

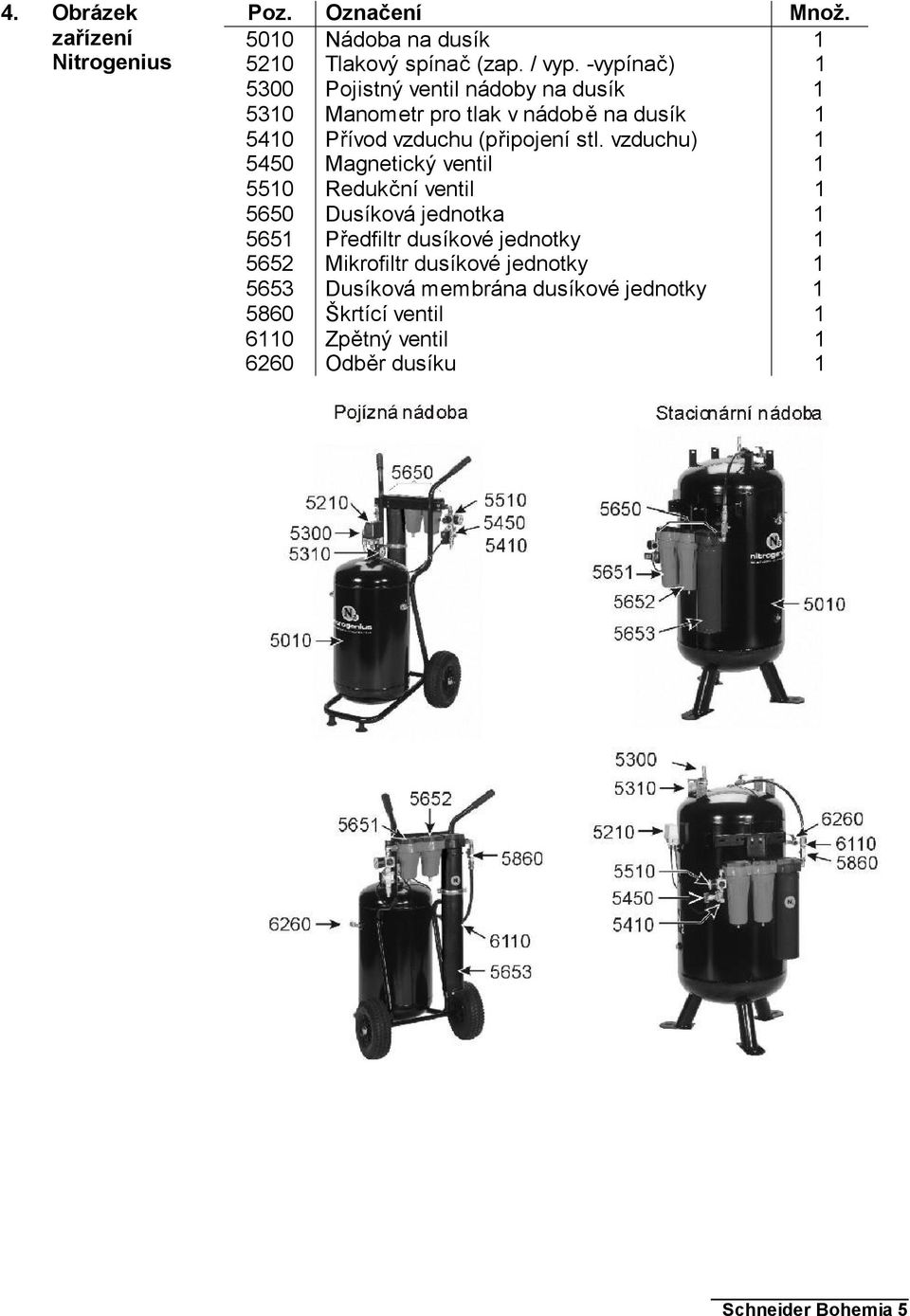

5 4. Obrázek zařízení Nitrogenius Poz. Označení Množ. 50 Nádoba na dusík 1 52 Tlakový spínač (zap. / vyp. -vypínač) Pojistný ventil nádoby na dusík 1 53 Manometr pro tlak v nádobě na dusík 1 54 Přívod vzduchu (připojení stl. vzduchu) Magnetický ventil 1 55 Redukční ventil Dusíková jednotka Předfiltr dusíkové jednotky Mikrofiltr dusíkové jednotky Dusíková membrána dusíkové jednotky Škrtící ventil 1 61 Zpětný ventil Odběr dusíku 1 Schneider Bohemia 5

6 5. Bezpečnostní předpisy Chraňte sebe a Vaše okolí vhodnými bezpečnostími opatřeními před nebezpečím úrazu a dodržujte následující pokyny: - Provozovatel musí zajistit bezpečnost při provozu. - Děti a domácí zvířata držte z dosahu pracovního provozu. - Zařízení Nitrogenius smí být provozováno pouze v dobře větratelné místnosti! - Kde se používá Nitrogenius- zařízení na výrobu dusíku je zakázána manipulace s ohněm, otevřeným ohněm, stejně tak kouření! - Dusíkovou jednotku / nádobu na dusík smí obsluhovat a udržovat pouze vyškolené osoby. Opravy a odstraňování závad smí provádět pouze odborný personál. - Na zařízení Nitrogenius nesmí být prováděny žádné manipulace, opravy a nesmí být používán k jiným účelům než je určen. - S bezpečnostními zařízeními nesmí být manipulováno a nesmějí být demontována. Nastavený odpouštěcí tlak na pojistném ventilu (Poz. 5300), redukčním ventilu (Poz. 55), stejně jako na škrtícím ventilu (Poz. 5860) nesmí být přenastavován. - Dusík smí být používán výhradně k plnění pneumatik osobních popř. nákladních automobilů. Dusík nepoužívejte pro pneumatické nářadí (jako např. příklepové utahováky nebo ofukovací pistole)! - Transportujte zařízení Nitrogenius vždy v odvzdušněném stavu. - Mějte vždy po ruce návod na obsluhu zařízení Nitrogenius. - Dodržujte vždy pokyny v návodu na obsluhu dusíkové jednotky (obzvláště intervaly výměny filtračních vložek). - Při všech údržbách a opravách platí: Před začátkem práce vypněte Nitrogenius zap./vyp. vypínačem (Poz. 52). Potom odpojte Nitrogenius ze sítě s napájením a nádobu na dusík (Poz. 50) kompletně odvzdušněte. Např.: připojte ofukovací pistoli na ovod stl. vzduchu a na odovod dusíku vzadu na zařízení Nitrogenius a nechte tak všechen tlak vypustit; ofukovací pistolí přitom nemiřte proti lidem nebo zvířatům)! Pozor dusík vyfukujte pouze do volného prostoru! Nevypouštějte dusík v uzavřené místnosti. - Práce na elektrickém zařízení mohou provádět pouze vyučení elektrikáři - Nepoužívejte el. kabel k jiným účelům, než je určen (např. chraňte el. kabel před přehřátím, olejem a ostrými hranami ). - Nitrogenius nesmí být v místnosti, kde hrozí nebezpečí exploze. - Nitrogenius je určen výhradně k úpravě stlačeného vzduchu! Použití ve spojení s hořlavými, jedovatými a nebo výbušnými plyny je zakázáno! - Nitrogenius nesmí být používán k úpravě běžného vzduchu, ten má zde upraveného stl. vzduchu v sušiči dusíkové membrány podíl dusíku 95%. - Používejte pouze originální náhradní díly. - Dodržujte platné bezpečnostní předpisy, týkající se vypouštění kondenzátu. 6 Schneider Bohemia

7 6. Popis funkcí 7. Uvedení do provozu 7.1 Místo instalace 7.2 Elektrické připojení (zap.- / vyp. - vypínač) Ze vstupu stlačeného vzduchu (Poz. 54) proudí stlačený vzduch přes magnetický ventil (Poz. 5450), redukční ventil (Poz. 55, zde je možno nastavit požadovaný tlak v nádobě na dusík) do dusíkové jednotky (Poz. 5650). Zde bude stlačený vzduch nejprve upraven tzn., že budou odloučeny nečistoty a kondenzát díky předfiltru a mikrofiltru. Ten potom bude oddělen v dusíkové membráně od skladové části dusíku jako dusík (bude veden do zásobníku dusíku (Poz. 50)) a jako kysličník uhličitý a ušlechtilé plyny (bude odveden přes dusíkovou membránu jako zbytkový plyn ). Jakmile tlak v nádobě díky odběru dusíku poklesne na spínací tlak (asi 2 bary pod max. pracovní tlak nastavený na tlakovém spínači (Poz. 52), viz. 4 Obrázek zařízení Nitrogenius)), magnetický ventil se otevře a stlačený vzduch může opět proudit do generátoru dusíku. Tento průběh bude automaticky řízen tlakovým spínačem (Poz. 52). Při dosažení maximálního tlaku v zásobníku dusíku bude magnetický ventil uzavřen, tak že nebude vznikat žádná další spotřeba vzduchu pro vyfouknutí (zbytkového plynu) z dusíkové membrány. Činnost před prvním uvedením do provozu: - Přečtěte si pečlivě návod na obsluhu zařízení a zejména bezpečnostní předpisy. - Zkontrolujte el. připojení (viz Elektrické připojení (zap./vyp.- vypínač ). Provozujte Nitrogenius pouze v chladné, bezprašné, suché a dobře větratelné místnosti. Je důležité, aby v místě instalace neklesla teplota pod +5 C a nepřesáhla +35 C. Nesmí být nasávány žádné hořlavé plyny. Odstraňte z okolí zařízení Nitrogenius přístroje a vedení vyzařující teplo. Postavení na podstavec je zbytečné, podlaha však musí být rovná. Tlaková nádoba musí být ustavena tak, aby byla pokud možno přístupná ze všech stran, i pro vnitřní prohlídku a aby byl viditelný výrobní štítek. Porovnejte napětí v síti s daty na typovém štítku. Pokud tyto data nesouhlasí, spojte se s námi. V případě, že použijete prodlužovací kabel dodržujte prosím následující body: Půměr vedení alespoň 1,5 mm² (při maximální délce kabelu m). Jištění el. připojení A. Elektrické práce mohou provádět pouze kvalifikovaní elektrikáři. Zařízení Nitrogenius lze na zap.- / vyp. vypínači talkového spínače (Poz. 52) zapnout (pozice I AUTO ) popř. vypnout (pozice 0 OFF ). Schneider Bohemia 7

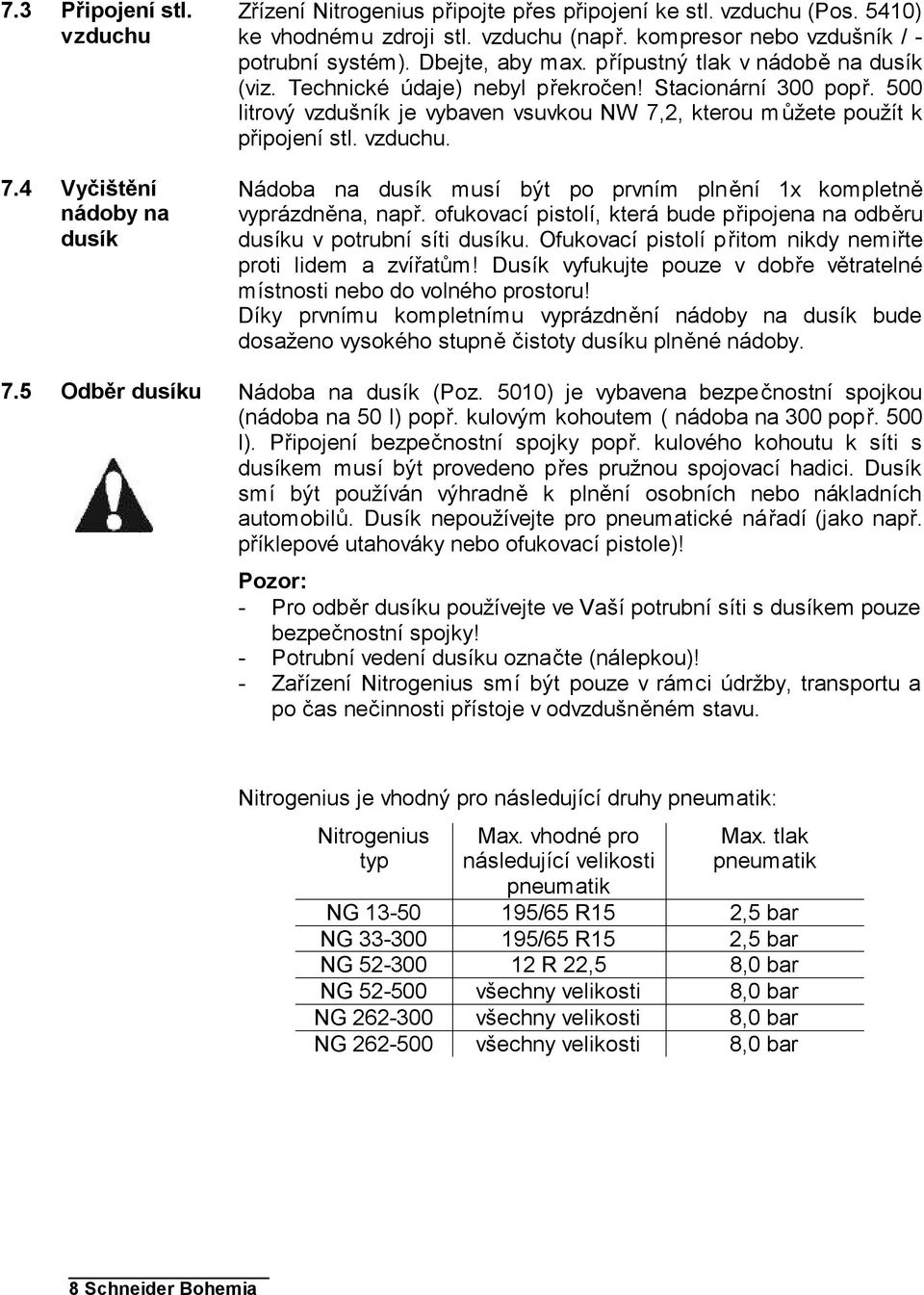

8 7.3 Připojení stl. vzduchu 7.4 Vyčištění nádoby na dusík 7.5 Odběr dusíku Zřízení Nitrogenius připojte přes připojení ke stl. vzduchu (Pos. 54) ke vhodnému zdroji stl. vzduchu (např. kompresor nebo vzdušník / - potrubní systém). Dbejte, aby max. přípustný tlak v nádobě na dusík (viz. Technické údaje) nebyl překročen! Stacionární 300 popř. 500 litrový vzdušník je vybaven vsuvkou NW 7,2, kterou můžete použít k připojení stl. vzduchu. Nádoba na dusík musí být po prvním plnění 1x kompletně vyprázdněna, např. ofukovací pistolí, která bude připojena na odběru dusíku v potrubní síti dusíku. Ofukovací pistolí přitom nikdy nemiřte proti lidem a zvířatům! Dusík vyfukujte pouze v dobře větratelné místnosti nebo do volného prostoru! Díky prvnímu kompletnímu vyprázdnění nádoby na dusík bude dosaženo vysokého stupně čistoty dusíku plněné nádoby. Nádoba na dusík (Poz. 50) je vybavena bezpečnostní spojkou (nádoba na 50 l) popř. m em ( nádoba na 300 popř. 500 l). Připojení bezpečnostní spojky popř. kulového u k síti s dusíkem musí být provedeno přes pružnou spojovací hadici. Dusík smí být používán výhradně k plnění osobních nebo nákladních automobilů. Dusík nepoužívejte pro pneumatické nářadí (jako např. příklepové utahováky nebo ofukovací pistole)! Pozor: - Pro odběr dusíku používejte ve Vaší potrubní síti s dusíkem pouze bezpečnostní spojky! - Potrubní vedení dusíku označte (nálepkou)! - Zařízení Nitrogenius smí být pouze v rámci údržby, transportu a po čas nečinnosti přístoje v odvzdušněném stavu. Nitrogenius je vhodný pro následující druhy pneumatik: Nitrogenius typ Max. vhodné pro následující velikosti pneumatik Max. tlak pneumatik NG /65 R15 2,5 bar NG /65 R15 2,5 bar NG R 22,5 8,0 bar NG všechny velikosti 8,0 bar NG všechny velikosti 8,0 bar NG všechny velikosti 8,0 bar 8 Schneider Bohemia

9 8. Údržba Dodržujte následující pokyny údržby. Tím vytvoříte nejlepší předpoklady pro dlouhou životnost a bezporuchový provoz Vašeho zařízení Nitrogenius. Pozor: Před začátkem práce vypněte Nitrogenius zap./vyp. vypínačem (Poz. 52). Potom odpojte Nitrogenius ze sítě s napájením a nádobu na dusík (Poz. 50) kompletně odvzdušněte. Např.: připojte ofukovací pistoli na ovod stl. vzduchu a na odovod dusíku vzadu na zařízení Nitrogenius a nechte tak všechen tlak vypustit; ofukovací pistolí přitom nemiřte proti lidem nebo zvířatům)! Pozor dusík vyfukujte pouze do volného prostoru! Nevypouštějte dusík v uzavřené místnosti. Dodržujte bezpečnostní předpisy (viz. bod 5)! Intervaly výměny filtračních článků pro předfiltr stl. vzduchu a mikrofitr stl. vzduchu naleznete v návodu na obsluhu dusíkové jednotky. 9. Záruční podmínky Podkladem pro uplatnění záruky je doklad o koupi. Na škody, vzniklé nesprávný používáním zařízení Nitrogenius, se záruka nevztahuje. Při dotazech Vás žádáme o uvedení údajů, které jsou uvedenyna typovém štítku Nitrogenius. Schneider Bohemia poskytuje na za řízení Nitrogenius záruku: - dle údaje uvedeného v záručním listě. - let na dodávku náhradních dílů. Ze záruky jsou vyloučeny: - Rychle opotřebitelné díly (předfiltrační a mikrofitrační články). - škody vzniklé přetížením zařízení Nitrogenius. - škody, vzniklé nesprávným používáním. - škody, vzniklé nesprávným el. připojením. - škody, vzniklé špatnou údržbou. - škody, vzniklé špatným ustavením. - škody, vzniklé napadaným prachem. Při použití jiných než originálních náhradních dílů, ztrácíte nárok na uplatnění záruky. LIKVIDACE: Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. Znehodnocené, opotřebené a nepoužitelné díly předejte k likvidaci některému z našich servisních středisek. Schneider Bohemia 9
