1 Návod na obsluhu a údržbu předfiltru typ DVP 6 až typ DVP 160 mikrofiltru typ DFP 6 až typ DFP 160 filtru s aktivním uhlím typ DAP 6 až typ DAP 160 Stav k 11/07

2 Vážený zákazníku, děkujeme Vám za projevenou důvěru v náš výrobek. Dříve než začnete s filtrem pracovat, přečtěte si pozorně tento návod. Tento návod na obsluhu a údržbu obsahuje důležitá doporučení, která jsou nezbytná pro jistý a bezporuchový provoz filtru. Proto ukládejte tento návod v blízkosti filtru. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. Význam symbolů Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Obsah seznamu 1. Rozsah dodávky 2. Technická data 3. Obrázek tlakového filtru 4. Funkce a použití 5. Bezpečnostní předpisy 6. Funkce tlakového filtru 7. Rozestavění a instalace 7.1 Instalace a údržba 7.2 Intervaly údržby 8. Hledání závad 9. Příslušenství 9.1 Náhradní filtrační články 10. Záruční podmínky 1. Rozsah dodávky 1 předfiltr nebo mikrofiltr nebo filtr s aktivním uhlím Pozor! Filtr s aktivním uhlím typ DAP používejte pouze umístěný za mikrofiltrem typ DFP. Při všech údržbách a opravách musí být filtr bez napětí a tlaku.

3 2. Technická data Maximální přípustný provozní tlak Povolená provozní teplota 16 bar + 1 C až + 60 C Typ Obj.-č. Objemový proud při 7 bar přetlak l/min (*) Připojení stl. vzduchu Ein / Aus Hmotnost kg Rozměry (V x Ø) mm Velikost zbytkových částic DVP 6 D R 3/8"i 0,6 200 x µm DVP 10 D R 1/2"i 1,1 240 x µm DVP 15 D R 1/2"i 1,2 295 x µm DVP 30 D R 3/4"i 2,0 300 x µm DVP 45 D R 1"i 2,4 420 x µm DVP 60 D R 1 1/4"i 5,0 435 x µm DVP 80 D R 1 1/2"i 6,0 535 x µm DVP 160 D R 2"i 10,0 630 x µm Typ Obj.-č. Objemový proud při 7 bar přetlak l/min (*) Připojení stl. vzduchu Ein / Aus Hmotnost kg Rozměry (V x Ø) mm Velikost zbytkových částic Zbytek oleje DFP 6 D R 3/8"i 0,6 200 x 70 0,01 µm 0,01 mg/m³ DFP 10 D R 1/2"i 1,1 240 x 105 0,01 µm 0,01 mg/m³ DFP 15 D R 1/2"i 1,2 295 x 105 0,01 µm 0,01 mg/m³ DFP 30 D R 3/4"i 2,0 300 x 125 0,01 µm 0,01 mg/m³ DFP 45 D R 1"i 2,4 420 x 125 0,01 µm 0,01 mg/m³ DFP 60 D R 1 1/4"i 5,0 435 x 150 0,01 µm 0,01 mg/m³ DFP 80 D R 1 1/2"i 6,0 535 x 150 0,01 µm 0,01 mg/m³ DFP 160 D R 2"i 10,0 630 x 210 0,01 µm 0,01 mg/m³ Typ Obj.-č. Objemový proud při 7 bar přetlak l/min (*) Připojení stl. vzduchu Ein / Aus Hmotnost kg Rozměry (V x Ø) mm Velikost zbytkových částic Zbytek oleje DAP 6 D R 3/8"i 0,6 200 x 70 0,01 µm 0,008 mg/m³ DAP 10 D R 1/2"i 1,1 240 x 105 0,01 µm 0,008 mg/m³ DAP 15 D R 1/2"i 1,2 295 x 105 0,01 µm 0,008 mg/m³ DAP 30 D R 3/4"i 2,0 300 x 125 0,01 µm 0,008 mg/m³ DAP 45 D R 1"i 2,4 420 x 125 0,01 µm 0,008 mg/m³ DAP 60 D R 1 1/4"i 5,0 435 x 150 0,01 µm 0,008 mg/m³ DAP 80 D R 1 1/2"i 6,0 535 x 150 0,01 µm 0,008 mg/m³ DAP 160 D R 2"i 10,0 630 x 210 0,01 µm 0,008 mg/m³ * Objemový proud vztahující se na 1 bar a 20 C Počáteční diferenční tlak nového filtru (vztahující se na nominální průměrný výkon) 0,2 bar. Korekční faktory u jiného prov. tlaku (p1), objemový proud násobit faktorem (f). p bar (f) 0,25 0,36 0,50 0,60 0,75 0,90 1,00 1,10 1,20 1,40 1,50 1,60 1,75 1,90 2,00 2,10

4 3. Obrázek Poz. Označení filtru 1 Šipka pro přívod vzduchu 2 Šipka pro odvod vzduchu 3 Odlehčovací ventil 4 Plovákový ventil 5 Kryt filtru 6 Koncovka pro připojení manometru na diferenční tlak (připojení) vstup vzduchu výstup vzduchu 4. Funkce a použití Tlak. filtry typ DVP, DFP a DAP jsou vhodné k úspornému odlučování pevných nečistot, jemných kondenzátových a olejových aerosolů, stejně tak i k zachycování oleje a nečistot ze stl. vzduchu. DVP předfiltr DFP mikrofiltr DAP filtr s aktivním uhlím vztahující se na 1 bar a 20 C. K odlučování kondenzátu a pevných nečistot s částkami do 15 µm* podle ISO Automat. odlučování kondenzátu přes mechanický plovákový ventil. Jako předfiltr před sušičky stlačeného vzduchu. Pro použití u pneumatických přístrojů a ofukovacích pistolí. K odlučování kondenzátu a pevných nečistot s částkami do 0,01 µm* podle ISO Automatické odlučování kondenzátu přes mech. plovákový ventil. Obsah zbytku oleje třída 1:0,01 mg/m³* při vstupní koncentraci od 5 mg/m³. Pro použití u pneumatických přístrojů a ke stříkání barev. K odlučování olejových nečistot a aromatických látek. Kvalita stl. vzduchu podle ISO Zapojuje se vždy za mikrofiltr. Obsah zbytku oleje třída 1: < 0,008 mg/m při vstupní koncentraci 0,01 mg/m³. Pro stl. vzduch při technických analýzách, v potravinářském průmyslu stejně jako pro vzduch k dýchání. 5. Bezpečnostní předpisy Chraňte sebe a své okolí dodržováním bezpečnostních předpisů. Předejdete tím případnému nebezpečí úrazu. Proto dodržujte následující pokyny:

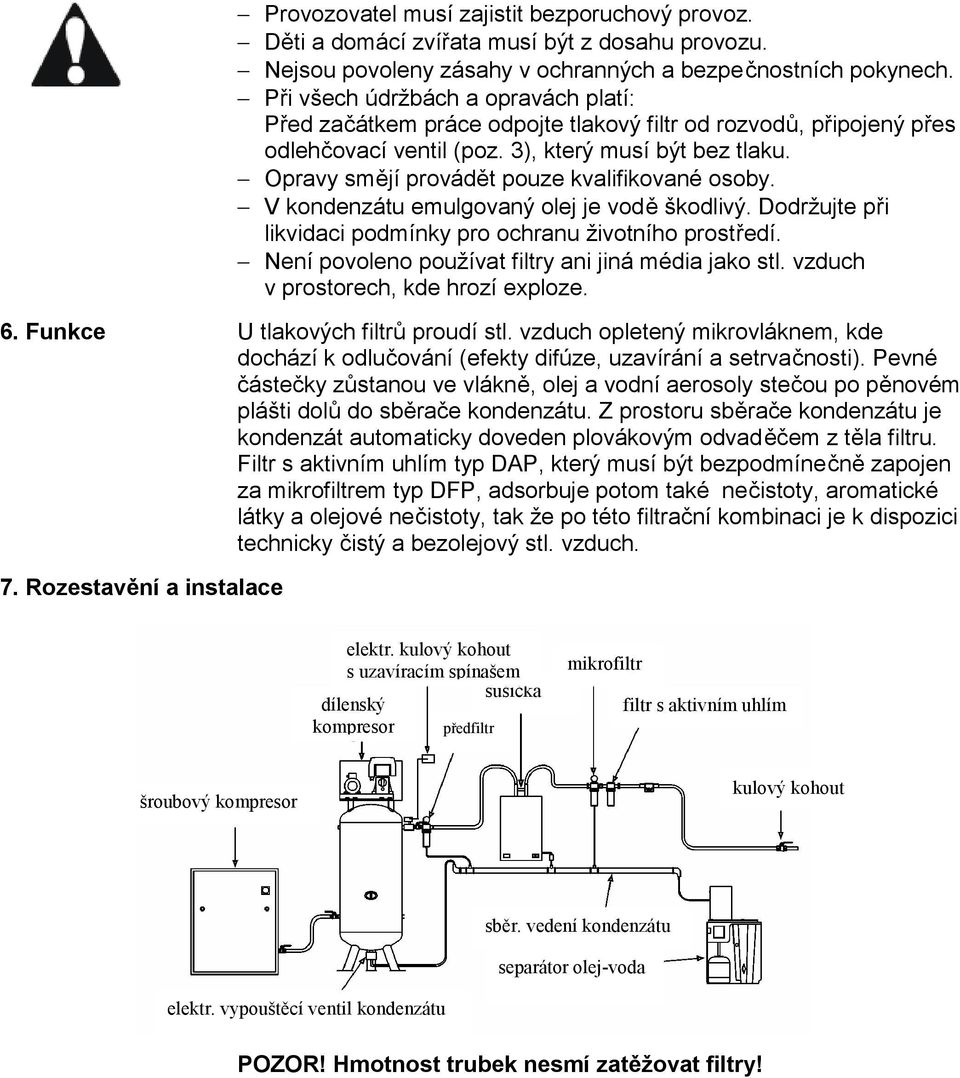

5 Provozovatel musí zajistit bezporuchový provoz. Děti a domácí zvířata musí být z dosahu provozu. Nejsou povoleny zásahy v ochranných a bezpečnostních pokynech. Při všech údržbách a opravách platí: Před začátkem práce odpojte tlakový filtr od rozvodů, připojený přes odlehčovací ventil (poz. 3), který musí být bez tlaku. Opravy smějí provádět pouze kvalifikované osoby. V kondenzátu emulgovaný olej je vodě škodlivý. Dodržujte při likvidaci podmínky pro ochranu životního prostředí. Není povoleno používat filtry ani jiná média jako stl. vzduch v prostorech, kde hrozí exploze. 6. Funkce U tlakových filtrů proudí stl. vzduch opletený mikrovláknem, kde dochází k odlučování (efekty difúze, uzavírání a setrvačnosti). Pevné částečky zůstanou ve vlákně, olej a vodní aerosoly stečou po pěnovém plášti dolů do sběrače kondenzátu. Z prostoru sběrače kondenzátu je kondenzát automaticky doveden plovákovým odvaděčem z těla filtru. Filtr s aktivním uhlím typ DAP, který musí být bezpodmínečně zapojen za mikrofiltrem typ DFP, adsorbuje potom také nečistoty, aromatické látky a olejové nečistoty, tak že po této filtrační kombinaci je k dispozici technicky čistý a bezolejový stl. vzduch. 7. Rozestavění a instalace elektr. kulový kohout s uzavíracím spínašem sušička dílenský kompresor předfiltr mikrofiltr filtr s aktivním uhlím šroubový kompresor kulový kohout sběr. vedení kondenzátu separátor olej-voda elektr. vypouštěcí ventil kondenzátu POZOR! Hmotnost trubek nesmí zatěžovat filtry!

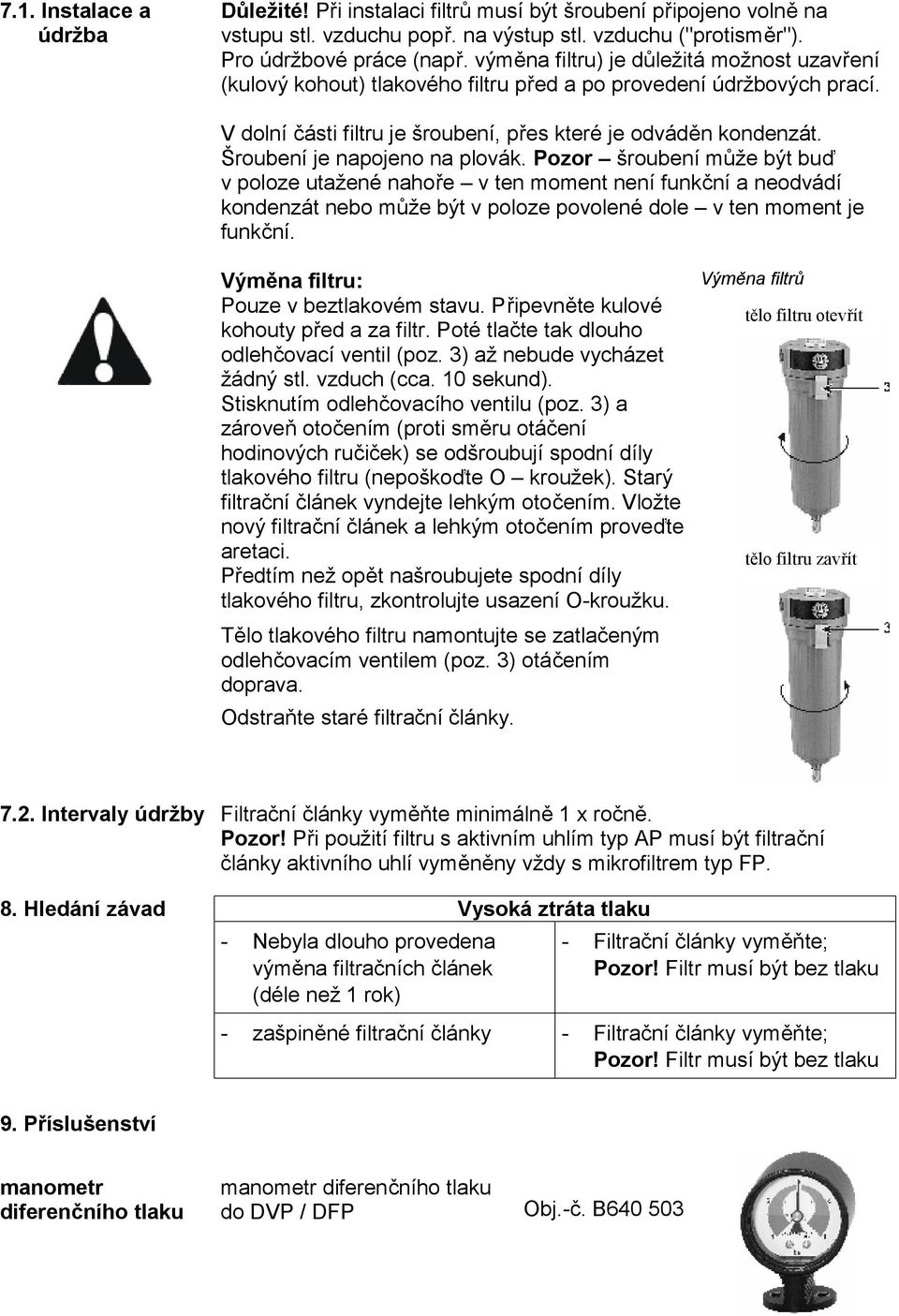

6 7.1. Instalace a údržba Důležité! Při instalaci filtrů musí být šroubení připojeno volně na vstupu stl. vzduchu popř. na výstup stl. vzduchu ("protisměr"). Pro údržbové práce (např. výměna filtru) je důležitá možnost uzavření (kulový kohout) tlakového filtru před a po provedení údržbových prací. V dolní části filtru je šroubení, přes které je odváděn kondenzát. Šroubení je napojeno na plovák. Pozor šroubení může být buď v poloze utažené nahoře v ten moment není funkční a neodvádí kondenzát nebo může být v poloze povolené dole v ten moment je funkční. Výměna filtru: Pouze v beztlakovém stavu. Připevněte kulové kohouty před a za filtr. Poté tlačte tak dlouho odlehčovací ventil (poz. 3) až nebude vycházet žádný stl. vzduch (cca. 10 sekund). Stisknutím odlehčovacího ventilu (poz. 3) a zároveň otočením (proti směru otáčení hodinových ručiček) se odšroubují spodní díly tlakového filtru (nepoškoďte O kroužek). Starý filtrační článek vyndejte lehkým otočením. Vložte nový filtrační článek a lehkým otočením proveďte aretaci. Předtím než opět našroubujete spodní díly tlakového filtru, zkontrolujte usazení O-kroužku. Tělo tlakového filtru namontujte se zatlačeným odlehčovacím ventilem (poz. 3) otáčením doprava. Odstraňte staré filtrační články. Výměna filtrů tělo filtru otevřít tělo filtru zavřít 7.2. Intervaly údržby Filtrační články vyměňte minimálně 1 x ročně. Pozor! Při použití filtru s aktivním uhlím typ AP musí být filtrační články aktivního uhlí vyměněny vždy s mikrofiltrem typ FP. 8. Hledání závad Vysoká ztráta tlaku - Nebyla dlouho provedena výměna filtračních článek (déle než 1 rok) - Filtrační články vyměňte; Pozor! Filtr musí být bez tlaku - zašpiněné filtrační články - Filtrační články vyměňte; Pozor! Filtr musí být bez tlaku 9. Příslušenství manometr diferenčního tlaku manometr diferenčního tlaku do DVP / DFP Obj.-č. B

7 k 9. Příslušenství Montážní sada Šroubení filtračních těl K připevňování kompletních filtrů DVP, DFP, DAP a filtračních kombinací. Pro jistý provoz tlakového filtru a dobrou manipulaci při výměně filtru doporučujeme připevnění na zeď montážní sadou. K propojení více kompletních filtrů pro filtrační kombinace. Typ filtru Připojení vzduchu Montážní sada Šroubení filtr. těl DVP / DFP / DAP 6 R 3/8" B E (volné) DVP / DFP / DAP 10 R 1/2" B G (volné) DVP / DFP / DAP 15 R 1/2" B G (volné) DVP / DFP / DAP 30 R 3/4 " B G (volné) DVP / DFP / DAP 45 R 1 " B G (volné) DVP / DFP / DAP 60 R 1 1/4" B G DVP / DFP / DAP 80 R 1 1/2" B G DVP / DFP / DAP 160 R 2" B G Náhradní filtrační články Typ Obj.-č. Filtr. články VP pro DVP 6 D B VP pro DVP 10 D B VP pro DVP 15 D B VP pro DVP 30 D B VP pro DVP 45 D B VP pro DVP 60 D B VP pro DVP 80 D B VP pro DVP 160 D B FP pro DFP 6 D B FP pro DFP 10 D B FP pro DFP 15 D B FP pro DFP 30 D B FP pro DFP 45 D B FP pro DFP 60 D B FP pro DFP 80 D B FP pro DFP 160 D B AP pro DAP 6 D B AP pro DAP 10 D B AP pro DAP 15 D B AP pro DAP 30 D B AP pro DAP 45 D B AP pro DAP 60 D B AP pro DAP 80 D B AP pro DAP 160 D B

8 10. Záruční podmínky Podkladem pro uznání záruky je zcela vyplněný záruční list nebo doklad o koupi. Škody, které vzniknou nesprávným zacházením s cykloodlučovačem popř. s filtrem, nepodléhají záruce. V případě uplatnění záruky uvádějte datum koupě, označení výrobku a číslo výrobku. Schneider Bohemia spol. s r.o. poskytuje na filtry typ DVP, DFP a DAP záruku výrobce: - dle údaje uvedeného v záručním listě let na dodávku náhradních dílů Ze záruky jsou vyňaty: - rychle opotřebitelné součásti, (filtrační částky) - škody způsobené nesprávnou údržbou - škody způsobené nepřípustným pracovním tlakem - škody způsobené neupraveným stlačeným vzduchem Pokud uplatňujete záruku musí se přístroj nacházet v originálním stavu. Likvidace: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek

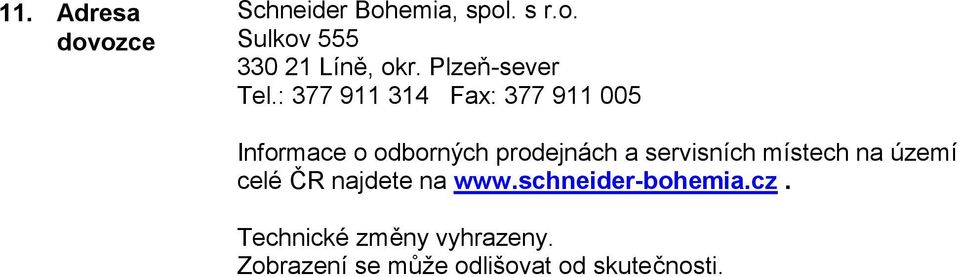

9 11. Adresa dovozce Schneider Bohemia, spol. s r.o. Sulkov Líně, okr. Plzeň-sever Tel.: Fax: Informace o odborných prodejnách a servisních místech na území celé ČR najdete na Technické změny vyhrazeny. Zobrazení se může odlišovat od skutečnosti.
