1 MDT TECHNICKÁ NORMA ŽELEZNIC Schválena: TNŽ Generální Ředitelství Českých drah TRANSFORMÁTORY PRO ŽELEZNIČNÍ ZABEZPEČOVACÍ ZAŘÍZENÍ TNŽ ÚVODNÍ USTANOVENÍ Tato norma stanoví základní elektrické a mechanické požadavky na stykové transformátory, transformátory pro kolejové obvody a obvody dohledání výměn a závorníků a transformátory pro návěstní obvody. Norma neplatí pro transformátory vyvinuté a vyrobené před dnem účinnosti této normy, pokud vyhovují normám a předpisům platným v době schválení těchto transformátorů. I. NÁZVOSLOVÍ 1. Transformátor pro železniční zabezpečovací zařízení - výměnný díl železničních zabezpečovacích zařízení sestávající z vinutí transformátoru a z magnetického obvodu. 2. Přípojná svorka - svorka sloužící k připojení vinutí transformátoru k zabezpečovacím zařízením. 3. Svorkovnice transformátoru - součást, která slouží k upevnění přípojných svorek, zajišťuje dodržení povrchových cest, vzdušných vzdáleností a prostorové oddělení vývodů. 4. Kryt transformátoru - ochrana transformátoru proti vlivu prostředí, popř. před nebezpečným dotykem živých částí. 5. Ostatní názvosloví - viz ON (1986) na doplňky. Nahrazuje: Účinnost od:

2 II. VŠEOBECNĚ 11. Transformátory pro návěstní obvody, kolejové obvody a dohlédací obvody výměn a závorníků se vyrábějí ve třídě II podle ČSN Odchylky od tab. VI ČSN (1987) jsou uvedeny v čl.. 45, 62 a Transformátory se vyrábějí v krytí IP 00 podle ČSN (1979) pro vestavění do přístrojů, nebo v krytí, které je určena prostředím, do kterého jsou určeny. 13. Všeobecné provedení transformátorů musí odpovídat prostředí II.B podle ČSN (1985). 14. Transformátory se dodávají kompletně sestavené a vyzkoušené. Stykové transformátory se plní olejem až v místě montáže. 15. U nově vyvíjených transformátorů se musí uvádět v technické dokumentaci základní ukazatelé spolehlivosti na doplňky. III. TECHNICKÉ POŽADAVKY A. SPOLEČNÉ TECHNICKÉ POŽADAVKY 21. Vinutí transformátoru musí být provedeno z měděných vodičů. 22. Izolace a materiál cívek musí odpovídat příslušné tepelné třídě - viz ČSN (1988). 23. Izolační odpor transformátorů pro návěstní obvody, kolejové obvody a dohlédací obvody výměn a závorníků musí vyhovovat ČSN (1987), či Provedení přípojných svorek musí vyhovovat ČSN (1987), či Provedení svorkovnice je určeno ČSN (1987) a druhem prostředí podle ČSN (1985). 26. Vinutí transformátorů, pokud je vinuto izolovanými vodiči, musí být vakuově impregnováno impregnačním lakem. 27. Kryt transformátorů musí vyhovovat ČSN (1979), ČSN (1987) a zvláštním požadavkům vyplývajícím z použití v železničním provozu. 2

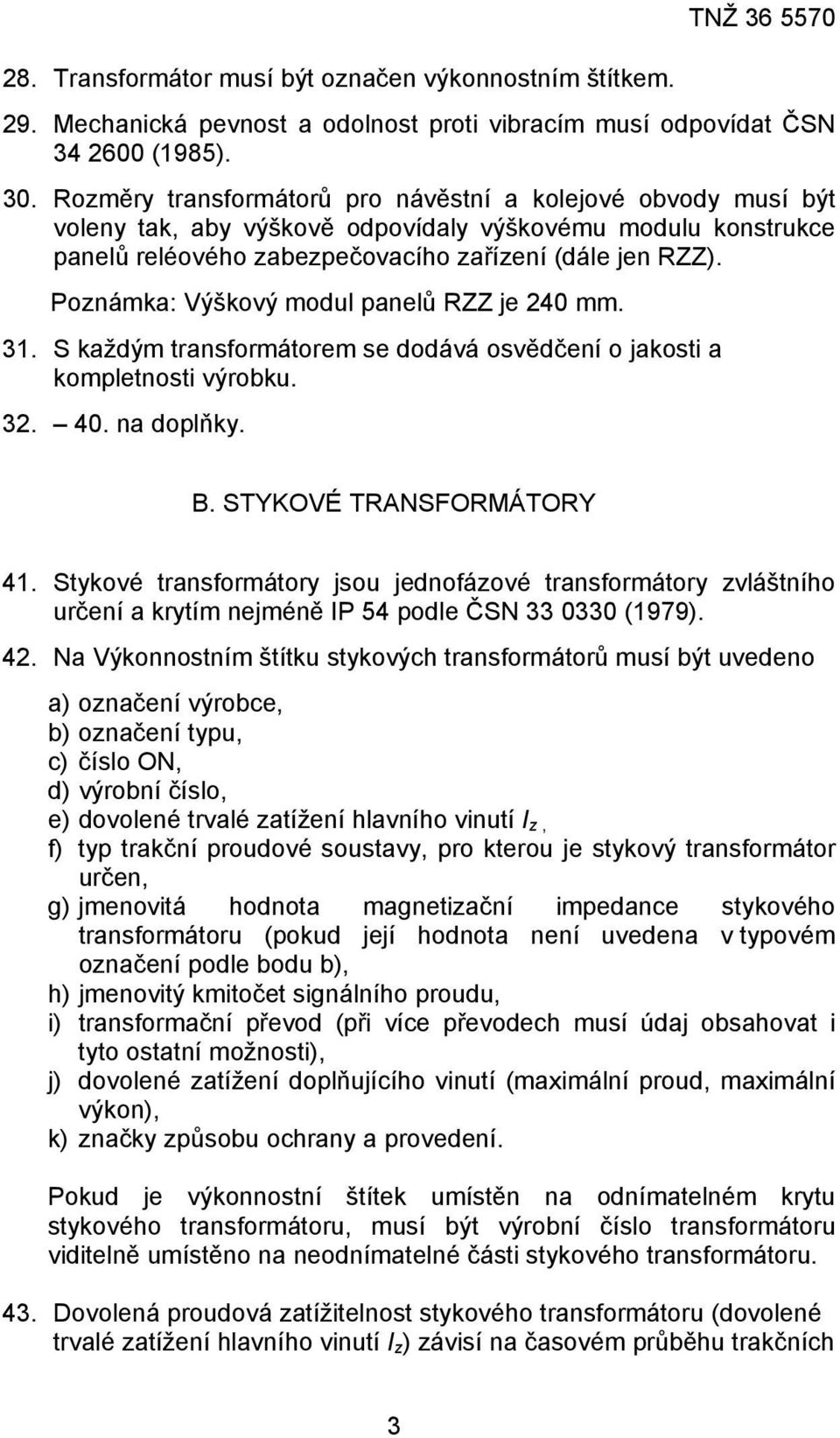

3 28. Transformátor musí být označen výkonnostním štítkem. TNŽ Mechanická pevnost a odolnost proti vibracím musí odpovídat ČSN (1985). 30. Rozměry transformátorů pro návěstní a kolejové obvody musí být voleny tak, aby výškově odpovídaly výškovému modulu konstrukce panelů reléového zabezpečovacího zařízení (dále jen RZZ). Poznámka: Výškový modul panelů RZZ je 240 mm. 31. S každým transformátorem se dodává osvědčení o jakosti a kompletnosti výrobku na doplňky. B. STYKOVÉ TRANSFORMÁTORY 41. Stykové transformátory jsou jednofázové transformátory zvláštního určení a krytím nejméně IP 54 podle ČSN (1979). 42. Na Výkonnostním štítku stykových transformátorů musí být uvedeno a) označení výrobce, b) označení typu, c) číslo ON, d) výrobní číslo, e) dovolené trvalé zatížení hlavního vinutí I z, f) typ trakční proudové soustavy, pro kterou je stykový transformátor určen, g) jmenovitá hodnota magnetizační impedance stykového transformátoru (pokud její hodnota není uvedena v typovém označení podle bodu b), h) jmenovitý kmitočet signálního proudu, i) transformační převod (při více převodech musí údaj obsahovat i tyto ostatní možnosti), j) dovolené zatížení doplňujícího vinutí (maximální proud, maximální výkon), k) značky způsobu ochrany a provedení. Pokud je výkonnostní štítek umístěn na odnímatelném krytu stykového transformátoru, musí být výrobní číslo transformátoru viditelně umístěno na neodnímatelné části stykového transformátoru. 43. Dovolená proudová zatížitelnost stykového transformátoru (dovolené trvalé zatížení hlavního vinutí I z ) závisí na časovém průběhu trakčních 3

4 proudů i protékajících příslušnou kolejí (v obou kolejnicových pásech) podle vztahu: kde T je doba teplotní setrvačnosti stykového transformátoru, která se určuje podle či. 44, s; i okamžitá efektivní hodnota trakčního proudu, A; 44. Teplotní setrvačnost stykového transformátoru se udává jako doba, za kterou při průtoku proudu dovoleného trvalého zatížení I z (viz či. 43) nastane: a) u olejových stykových transformátorů ustálení teploty hladiny oleje při teplotě okolí 35 o C, b) u ostatních stykových transformátorů ustálení teplotního režimu na povrchu horního krytu při teplotě okolí 35 o C. 45. Elektrická pevnost mezi základním vinutím, doplňujícím vinutím a kostrou stykových transformátorů u trakčních proudových soustav s trolejovým napětím: a) do V musí být V, 50 Hz, b) nad V musí být V, 50 Hz. 46. Izolační odpor mezi vinutími navzájem a kostrou musí být nejméně 1 MΩ. 47. Chlazení stykových transformátorů musí být přirozené. 48. Stykové transformátory musí být navrženy tak, aby při asymetrii trakčních proudů a = 0,1 nenastal pokles impedance základního vinutí (při magnetizaci stejnosměrným trakčním proudem) o více než 15 %. Tento parametr je možno měřit i na doplňkovém vinutí za podmínky dodržení shodných magnetomotorických sil (shodných ampérzávitů). 49. Doplňkové vinutí musí být dimenzováno na přenos energie signálního proudu o výkonu nejméně 500 W při proudové zatížitelnosti doplňujícího vinutí podle či Nádoby stykových transformátorů se plní olejem podle ČSN (1971). Konstrukční provedení transformátorů musí zajistit, aby při provozu, plnění nebo výměně oleje nedošlo k úniku oleje do okolního prostoru. 4

5 51. Vývody základního vinutí stykových transformátorů musí být řešeny tak, aby bylo na ně možno připojovat lanová propojení*). 52. Stykové transformátory musí být opatřeny bezpečnostními nátěry podle ON (1983) na doplňky. C. TRANSFORMÁTORY PRO KOLEJOVÉ OBVODY A OBVODY DOHLÉDÁNÍ VÝMĚN A ZÁVORNÍKŮ 60. Transformátory pro kolejové obvody a obvody dohledání výměn a závorníků jsou jednofázové transformátory třídy II, krytí IP 00 podle ČSN (1979), pevně zabudované, neodolné proti zkratu. 61. Výstupní napětí, proud a výkon jsou dány typem kolejového obvodu, typem relé a předmětovými normami. 62. Elektrická pevnost všech vinutí proti kostře a mezi vinutími navzájem musí být nejméně V, 50 Hz. 63. Vinutí jsou zpravidla vyvedena na šroubové svorníky, které jsou na svorkovnici transformátoru s označením čísla vývodu. 64. U transformátorů pro kolejové obvody musí být pro pracovní kmitočet stanovena minimální magnetizační impedance (ze strany vstupního nebo vyššího napětí). 65. Na štítku transformátoru pro kolejové obvody musí být nejméně uvedeno: a) označení výrobce a typu, b) výrobní číslo, c) vstupní napětí, d) maximální vstupní proud, *) viz předpis ČSD 24/86 - PMR 5

6 e) kmitočet napájecího napětí, f) minimální výstupní napětí, g) maximální výstupní napětí, h) maximální proud výstupního vinutí, i) magnetizační impedance ze strany výstupního vinutí, j) značky způsobu ochrany a provedení na doplňky. D. TRANSFORMATORY PRO NAVĚSTNÍ OBVODY 70. Transfom1átory pro návěstní obvody jsou jednofázové transformátory třídy II, krytí IP 00 podle ČSN (1979), pevně zabudované, neodolné proti zkratu. 71. Doporučené výstupní napětí transformátorů o výkonu 13 V. A je od 11 V do 14 V s odbočkami po 1 V. Doporučené výstupní napětí transformátorů o výkonu 80 V. A je od 44 do 52 V s odbočkami po 4 V. 72. Proud vstupního vinutí I 0 pří nezatíženém vstupním vinutí: a) pro transformátory s výstupním výkonem 13 V, A: I 0 12 ma, b) pro transformátory s výstupním výkonem 80 V, A: I ma. 73. Elektrická pevnost všech vinutí proti kostře a mezí vinutími navzájem musí být minimálně V, 50 Hz. 74. Na štítku transformátorů pro návěstní obvody musí být nejméně uvedeno: a) označení výrobce a typu, b) výrobní číslo, c) vstupní napětí, d) maximální vstupní proud, e) kmitočet napájecího napětí, f) výstupní napětí, g) výkon, h) značky způsobu ochrany a provedení. 75. Vinutí jsou zpravidla vyvedena na šroubové svorníky, které jsou na svorkovnici transformátorů s označením čísla vývodu na doplňky. IV. ZKOUŠENÍ 81. Parametry transformátorů se zkoušejí podle ČSN (1987), příslušných předmětových norem a technické dokumentace. 6

7 na doplňky. Souvisící čs. normy Citované normy ČSN ČSN ČSN ON ON ČSN ČSN DODATEK Elektrotechnické predpisy. Triedy teplotnej odolnosti elektrickej izolácie (eqv IEC , eqv ST SEV ) Krytie elektrických zariadení. Predpisy a metódy skúšania (obsahuje ST SEV ) Základní předpisy pro elektrická železniční zabezpečovací zařízení Názvosloví železničních zabezpečovacích zařízení Návěstní nátěry a bezpečnostní sdělení na železničních sdělovacích a zabezpečovacích zařízeních Oddělovací ochranné a bezpečnostní ochranné transformátory. Požadavky (eqv IEC , eqv ST SEV ) Transformátorový olej Další souvisící normy ON Kolejové obvody ČSN Elektrotechnická a elektronická zařízení. Značky nahrazující nápisy (obsahuje ST SEV ) Souvisící předpisy PN AŽD 2311 ČSD 24/86-PMR Kolejové propojky. Přehled Prozatímní směrnice pro projektování kolejových obvodů Vypracování normy Zpracovatel: Automatizace železniční dopravy Praha s. p., Výzkumná a vývojová základna, IČO Miroslav Pech Oborové normalizační středisko : Automatizace železniční dopravy Praha s. p., IČO Josef Pich 7
