Napájecí systémy PULS

Transkript

1 Napájecí systémy PULS srdce vašeho rozvaděče Každý z nás si dokáže představit poslání a důležitost srdce pro lidské tělo - má vlastně funkci zdroje energie. V elektrickém rozvaděči plní totožnou funkci napájecí systémy, přičemž dávno neplatí, že jde jen o jakási trafa či baterie. Naopak, dnes se jedná o velmi sofistikovaná zařízení, od kterých očekáváme, že musí splňovat několik - vzájemně se téměř vylučujících - požadavků. Jsou jimi např.: Maximální odolnost proti vnějším vlivům (přepětí, přetížení, vysoké či nízké teplotě, vlhkosti, mechanickému poškození, atd.) a zároveň minimální ovlivňování vnějšku (průběhem vstupního proudu, rušením, vysokou teplotou, atd.) Maximální možná účinnost, tedy minimální vlastní příkon Minimální rozměry, maximální životnost Součinnost s dalšími komponenty (např. vysoký zkratový proud pro rychlé vybavení jistících prvků, signalizační kontakty pro nadřazený systém, atd.) Všechny tyto požadavky navíc musí být v příznivé relaci s dalším podstatným faktorem: cenou. Žádný výrobce takovýchto zařízení nemůže ošálit fyzikální zákonitosti, když nemůže ovlivnit ani některé limitující faktory součástek, např. životnost elektrolytických kondenzátorů. Přesto má informovaný zákazník šanci v množství výrobců nalézt nejen ty dobré, ale i vynikající. Jejich výrobky se na první pohled zdají podobné, ale věřte nám: ďábel je skryt v detailu. Až budete vybírat zařízení napájecích systémů, vězte, že: Firma PULS vznikla v roce 1981 a od počátku se soustředí pouze na napájecí systémy. Dnešní PULS je zdravě diverzifikovaná společnost s vývojem v Mnichově a Chomutově, s výrobou tamtéž a ve vlastním závodě ve východočínském Su-čou. Díky tomu získáváte jistotu pověstné německé preciznosti a vyspělé technologie 1) při zachování rozumné ceny. My, OEM Automatic (česká pobočka vznikla v r. 1991) vám obecně vzato nabízíme jistotu kvalitních služeb distributora komponent pro automatizaci a elektrotechniku, a to počínaje šíří sortimentu, skladových zásob, prodejní sítě či technické podpory. Distributorem firmy PULS pro český a slovenský trh jsme se stali v roce 2006 a po několika letech vynikající spolupráce a dobrých ohlasů od zákazníků můžeme za výrobky PULS dát ruku do ohně 2). Cílem této publikace je poskytnout stručný přehled vyráběných zařízení doplněný o jejich nejzákladnější parametry. Ďábla skrytého v detailu tak zřejmě objevíte až poté, co vám na vyžádání zašleme podrobnější materiály, nebo navážeme kontakt jakýmkoli jiným způsobem. Již teď se na to těšíme. 1) Některé zdroje vyráběné firmou PULS se bez přehánění dotýkají samotných fyzikálních limit, např. účiník 0,99 a účinnost 95,3 % jsou k nedosažitelnému ideálu již zatraceně blízko 2) Každý zdroj je zahořen a testován, firma PULS garantuje prodlouženou tříletou - záruku.

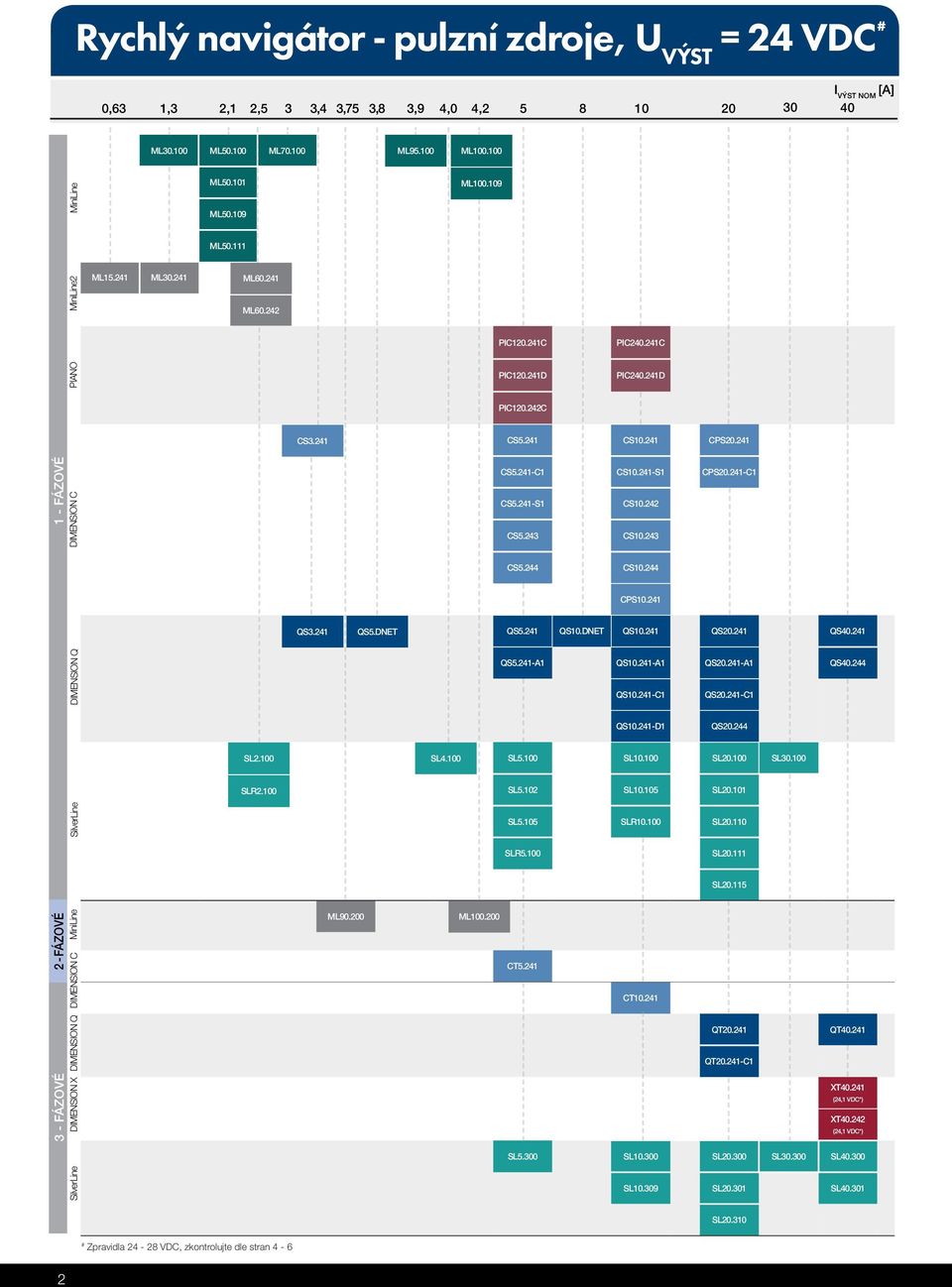

2 Rychlý navigátor - pulzní zdroje, U VÝST = 24 VDC I VÝST NOM [A] 0,63 1,3 2,1 2,5 3 3,4 3,75 3,8 3,9 4,0 4, # ML ML ML ML ML MiniLine ML ML ML ML FÁZOVÉ SilverLine DIMENSION Q DIMENSION C PIANO MiniLine2 ML ML ML ML ML SL2.100 SLR2.100 CS3.241 QS3.241 QS5.DNET SL4.100 PIC C PIC C PIC D PIC D PIC C CS5.241 CS CPS CS5.241-C1 CS S1 CPS C1 CS5.241-S1 CS CS5.243 CS CS5.244 CS CPS QS5.241 QS10.DNET QS QS QS QS5.241-A1 QS A1 QS A1 QS QS C1 QS C1 QS D1 QS SL5.100 SL SL SL SL5.102 SL SL SL5.105 SLR SL SLR5.100 SL SL FÁZOVÉ DIMENSION C MiniLine ML ML CT5.241 CT DIMENSION Q 3 - FÁZOVÉ DIMENSION X QT QT C1 QT XT (24,1 VDC*) XT (24,1 VDC*) SL5.300 SL SL SL SL SilverLine SL SL SL SL # Zpravidla VDC, zkontrolujte dle stran 4-6 2

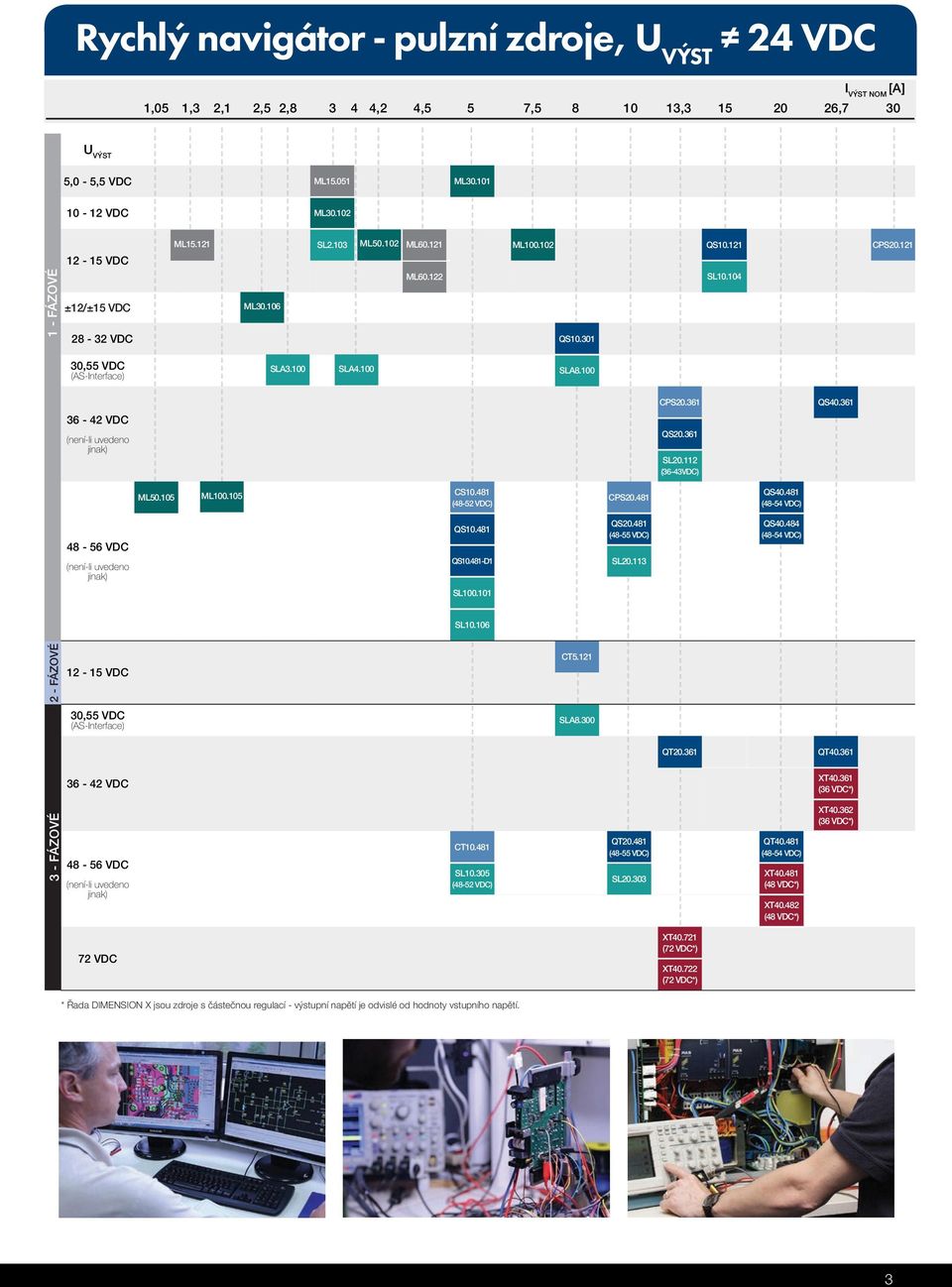

3 Rychlý navigátor - pulzní zdroje, U VÝST 24 VDC I VÝST NOM [A] 1,05 1,3 2,1 2,5 2, ,2 4,5 5 7, , ,7 30 U VÝST 5,0-5,5 VDC ML ML VDC ML FÁZOVÉ ML SL2.103 ML ML ML QS CPS VDC ML SL ±12/±15 VDC ML VDC QS ,55 VDC (AS-Interface) SLA3.100 SLA4.100 SLA VDC (není-li uvedeno jinak) CPS QS SL (36-43VDC) QS ML ML CS (48-52 VDC) CPS QS (48-54 VDC) (není-li uvedeno jinak) QS QS D1 QS (48-55 VDC) SL QS (48-54 VDC) SL SL FÁZOVÉ VDC 30,55 VDC (AS-Interface) CT5.121 SLA8.300 QT QT VDC XT (36 VDC*) 3 - FÁZOVÉ (není-li uvedeno jinak) CT SL (48-52 VDC) QT (48-55 VDC) SL QT (48-54 VDC) XT (48 VDC*) XT (48 VDC*) XT (36 VDC*) 72 VDC XT (72 VDC*) XT (72 VDC*) * Řada DIMENSION X jsou zdroje s částečnou regulací - výstupní napětí je odvislé od hodnoty vstupního napětí. 3

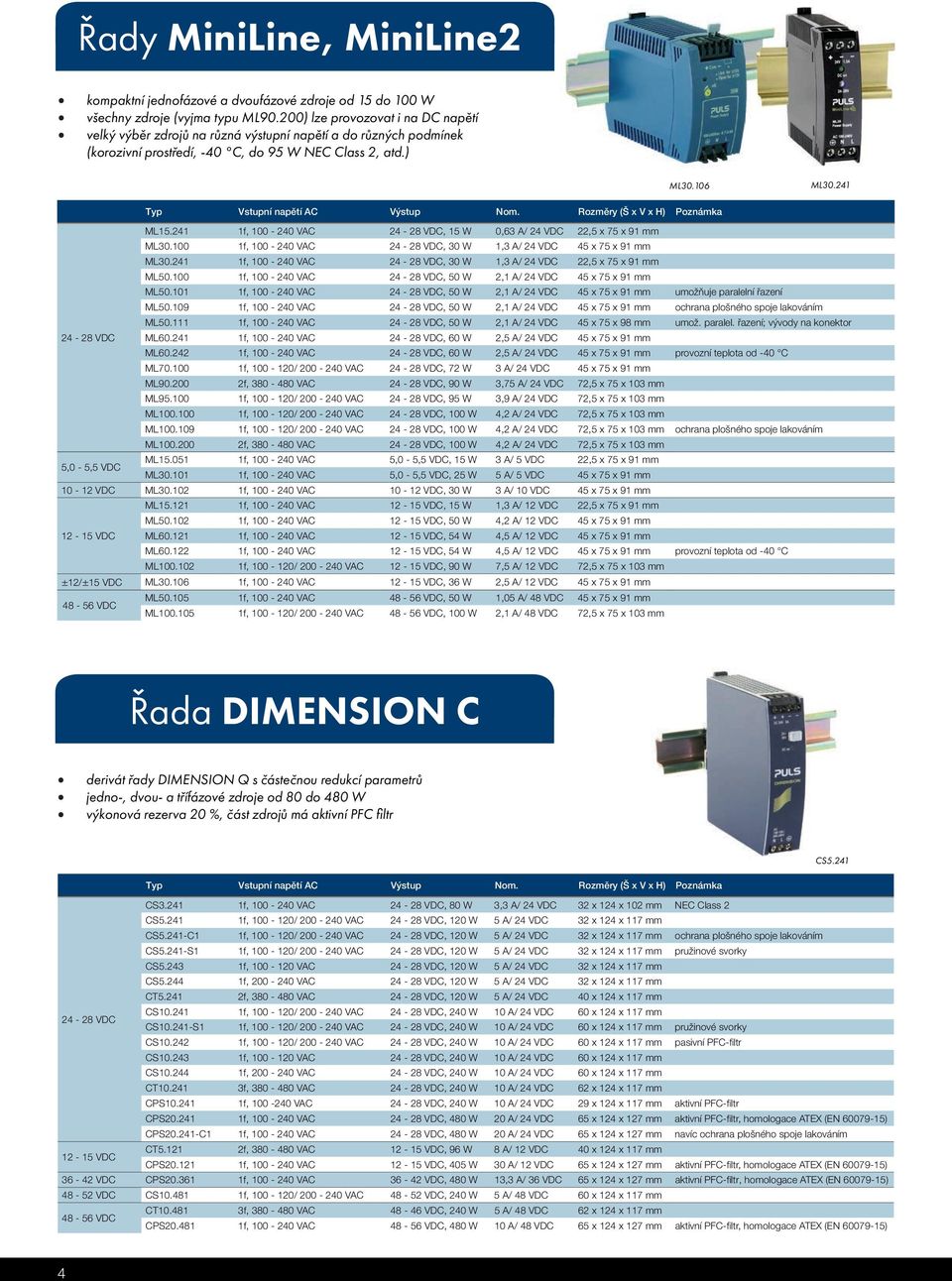

4 Řady MiniLine, MiniLine2 kompaktní jednofázové a dvoufázové zdroje od 15 do 100 W všechny zdroje (vyjma typu ML90.200) lze provozovat i na DC napětí velký výběr zdrojů na různá výstupní napětí a do různých podmínek (korozivní prostředí, -40 C, do 95 W NEC Class 2, atd.) ML ML Typ Vstupní napětí AC Výstup Nom. Rozměry (Š x V x H) Poznámka ML f, VAC VDC, 15 W 0,63 A/ 24 VDC 22,5 x 75 x 91 mm ML f, VAC VDC, 30 W 1,3 A/ 24 VDC 45 x 75 x 91 mm ML f, VAC VDC, 30 W 1,3 A/ 24 VDC 22,5 x 75 x 91 mm ML f, VAC VDC, 50 W 2,1 A/ 24 VDC 45 x 75 x 91 mm ML f, VAC VDC, 50 W 2,1 A/ 24 VDC 45 x 75 x 91 mm umožňuje paralelní řazení ML f, VAC VDC, 50 W 2,1 A/ 24 VDC 45 x 75 x 91 mm ochrana plošného spoje lakováním ML f, VAC VDC, 50 W 2,1 A/ 24 VDC 45 x 75 x 98 mm umož. paralel. řazení; vývody na konektor VDC ML f, VAC VDC, 60 W 2,5 A/ 24 VDC 45 x 75 x 91 mm ML f, VAC VDC, 60 W 2,5 A/ 24 VDC 45 x 75 x 91 mm provozní teplota od -40 C ML f, / VAC VDC, 72 W 3 A/ 24 VDC 45 x 75 x 91 mm ML f, VAC VDC, 90 W 3,75 A/ 24 VDC 72,5 x 75 x 103 mm ML f, / VAC VDC, 95 W 3,9 A/ 24 VDC 72,5 x 75 x 103 mm ML f, / VAC VDC, 100 W 4,2 A/ 24 VDC 72,5 x 75 x 103 mm ML f, / VAC VDC, 100 W 4,2 A/ 24 VDC 72,5 x 75 x 103 mm ochrana plošného spoje lakováním ML f, VAC VDC, 100 W 4,2 A/ 24 VDC 72,5 x 75 x 103 mm 5,0-5,5 VDC ML f, VAC 5,0-5,5 VDC, 15 W 3 A/ 5 VDC 22,5 x 75 x 91 mm ML f, VAC 5,0-5,5 VDC, 25 W 5 A/ 5 VDC 45 x 75 x 91 mm VDC ML f, VAC VDC, 30 W 3 A/ 10 VDC 45 x 75 x 91 mm ML f, VAC VDC, 15 W 1,3 A/ 12 VDC 22,5 x 75 x 91 mm ML f, VAC VDC, 50 W 4,2 A/ 12 VDC 45 x 75 x 91 mm VDC ML f, VAC VDC, 54 W 4,5 A/ 12 VDC 45 x 75 x 91 mm ML f, VAC VDC, 54 W 4,5 A/ 12 VDC 45 x 75 x 91 mm provozní teplota od -40 C ML f, / VAC VDC, 90 W 7,5 A/ 12 VDC 72,5 x 75 x 103 mm ±12/±15 VDC ML f, VAC VDC, 36 W 2,5 A/ 12 VDC 45 x 75 x 91 mm ML f, VAC, 50 W 1,05 A/ 48 VDC 45 x 75 x 91 mm ML f, / VAC, 100 W 2,1 A/ 48 VDC 72,5 x 75 x 103 mm Řada DIMENSION C derivát řady DIMENSION Q s částečnou redukcí parametrů jedno-, dvou- a třífázové zdroje od 80 do 480 W výkonová rezerva 20 %, část zdrojů má aktivní PFC filtr CS5.241 Typ Vstupní napětí AC Výstup Nom. Rozměry (Š x V x H) Poznámka CS f, VAC VDC, 80 W 3,3 A/ 24 VDC 32 x 124 x 102 mm NEC Class 2 CS f, / VAC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 117 mm CS5.241-C1 1f, / VAC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 117 mm ochrana plošného spoje lakováním CS5.241-S1 1f, / VAC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 117 mm pružinové svorky CS f, VAC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 117 mm CS f, VAC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 117 mm CT f, VAC VDC, 120 W 5 A/ 24 VDC 40 x 124 x 117 mm VDC CS f, / VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm CS S1 1f, / VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm pružinové svorky CS f, / VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm pasivní PFC-filtr CS f, VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm CS f, VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm CT f, VAC VDC, 240 W 10 A/ 24 VDC 62 x 124 x 117 mm CPS f, VAC VDC, 240 W 10 A/ 24 VDC 29 x 124 x 117 mm aktivní PFC-filtr CPS f, VAC VDC, 480 W 20 A/ 24 VDC 65 x 124 x 127 mm aktivní PFC-filtr, homologace ATEX (EN ) CPS C1 1f, VAC VDC, 480 W 20 A/ 24 VDC 65 x 124 x 127 mm navíc ochrana plošného spoje lakováním VDC CT f, VAC VDC, 96 W 8 A/ 12 VDC 40 x 124 x 117 mm CPS f, VAC VDC, 405 W 30 A/ 12 VDC 65 x 124 x 127 mm aktivní PFC-filtr, homologace ATEX (EN ) VDC CPS f, VAC VDC, 480 W 13,3 A/ 36 VDC 65 x 124 x 127 mm aktivní PFC-filtr, homologace ATEX (EN ) VDC CS f, / VAC VDC, 240 W 5 A/ 48 VDC 60 x 124 x 117 mm CT f, VAC VDC, 240 W 5 A/ 48 VDC 62 x 124 x 117 mm CPS f, VAC, 480 W 10 A/ 48 VDC 65 x 124 x 127 mm aktivní PFC-filtr, homologace ATEX (EN ) 4

5 Řada PIANO novinka roku 2014 ekonomická řada nenáročných zdrojů jednofázové zdroje od 120 do 240 W, výstupní napětí 24 VDC parametry postačující pro běžné aplikace, účinnost přes 90 % PIC D Typ Vstupní napětí Výstup Nom. Rozměry (Š x V x H) Poznámka PIC C 1f, VAC VDC, 120 W 5 A/ 24 VDC 39 x 124 x 124 mm Pomocný kontakt DC OK PIC D 1f, / VAC VDC, 120 W 5 A/ 24 VDC 39 x 124 x 124 mm Pomocný kontakt DC OK PIC C 1f, VAC VDC, 120 W 5 A/ 24 VDC 39 x 124 x 124 mm PIC C 1f, VAC VDC, 240 W 10 A/ 24 VDC 49 x 124 x 124 mm Pomocný kontakt DC OK PIC D 1f, VAC VDC, 240 W 10 A/ 24 VDC 49 x 124 x 124 mm Pomocný kontakt DC OK Řada DIMENSION Q technologická špička mezi zdroji zdroje projektované pro kritické podmínky jedno- a třífázové zdroje od 80 do 960 W, velký výběr výstupních napětí zpravidla výkonová rezerva 50 % po dobu 4 s, vysoký zkratový proud Typ Vstupní napětí AC Výstup Nom. Rozměry (Š x V x H) Poznámka QS QS f, VAC VDC, 80 W 3,4 A/ 24 VDC 32 x 124 x 102 mm QS5.DNET 1f, VAC 24 VDC, 91 W 3,8 A/ 24 VDC 40 x 124 x 117 mm homologace DeviceNet, NEC Class 2 QS f, VAC VDC, 120 W 5 A/ 24 VDC 40 x 124 x 117 mm QS5.241-A1 1f, VAC VDC, 120 W 5 A/ 24 VDC 40 x 124 x 117 mm homologace ATEX (EN ) QS10.DNET 1f, VAC 24-24,5 VDC, 192 W 8 A/ 24 VDC 60 x 124 x 117 mm homologace DeviceNet QS f, VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm QS A1 1f, VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm homologace ATEX (EN ) QS C1 1f, VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm ochrana plošného spoje lakováním VDC QS D1 1f, VAC VDC, 240 W 10 A/ 24 VDC 60 x 124 x 117 mm rozšíř. rozsah vstup. DC napětí ( VDC) (není-li uvedeno jinak) QS f, VAC VDC, 480 W 20 A/ 24 VDC 82 x 124 x 127 mm QS A1 1f, VAC VDC, 480 W 20 A/ 24 VDC 82 x 124 x 127 mm homologace ATEX (EN ) QS C1 1f, VAC VDC, 480 W 20 A/ 24 VDC 82 x 124 x 127 mm ochrana plošného spoje lakováním QS f, VAC VDC, 480 W 20 A/ 24 VDC 70 x 124 x 127 mm QT f, VAC VDC, 480 W 20 A/ 24 VDC 65 x 124 x 127 mm QT C1 3f, VAC VDC, 480 W 20 A/ 24 VDC 65 x 124 x 127 mm ochrana plošného spoje lakováním QS f, VAC VDC, 960 W 40 A/ 24 VDC 125 x 124 x 127 mm QS f, VAC VDC, 960 W 40 A/ 24 VDC 125 x 124 x 127 mm homologace ATEX (EN ) QT f, VAC VDC, 960 W 40 A/ 24 VDC 110 x 124 x 127 mm VDC QS f, VAC VDC, 180 W 15 A/ 12 VDC 60 x 124 x 117 mm VDC QS f, VAC VDC, 240 W 8 A/ 30 VDC 60 x 124 x 117 mm QS f, VAC VDC, 480 W 13,3 A/ 36 VDC 82 x 124 x 127 mm VDC QT f, VAC VDC, 480 W 13,3 A/ 36 VDC 65 x 124 x 127 mm QS f, VAC VDC, 960 W 26,7 A/ 36 VDC 125 x 124 x 127 mm homologace ATEX (EN ) QT f, VAC VDC, 960 W 26,7 A/ 36 VDC 110 x 124 x 127 mm QS f, VAC VDC, 960 W 20 A/ 48 VDC 125 x 124 x 127 mm homologace ATEX (EN ) VDC QS f, VAC VDC, 960 W 20 A/ 48 VDC 125 x 124 x 127 mm QT f, VAC VDC, 960 W 20 A/ 48 VDC 110 x 124 x 127 mm VDC QS f, VAC VDC, 480 W 10 A/ 48 VDC 82 x 124 x 127 mm QT f, VAC VDC, 480 W 10 A/ 48 VDC 65 x 124 x 127 mm QS f, VAC, 240 W 5 A/ 48 VDC 60 x 124 x 117 mm QS D1 1f, VAC, 240 W 5 A/ 48 VDC 60 x 124 x 117 mm rozšíř. rozsah vstup. DC napětí ( VDC) 5

6 Řada DIMENSION X částečně regulované zdroje (na rozdíl od všech ostatních řad majících plnou regulaci) jmenovitého výstupního napětí je dosaženo v určitém rozsahu vstupního napětí třífázové zdroje 960 W, ekonomicky příznivá alternativa ke zdrojům řady DIMENSION Q XT Typ Vstupní napětí Výstup Nom. Rozměry (Š x V x H) Poznámka XT f, VAC* 24,1 VDC, 960 W 40 A/ 24,1 VDC 96 x 124 x 159 mm U VÝST NOM = 24,1 VDC při U VST = 3x VAC XT f, VAC* 24,1 VDC, 960 W 40 A/ 24,1 VDC 96 x 124 x 159 mm U VÝST NOM = 24,1 VDC při U VST = 3x VAC XT f, VAC* 36 VDC, 960 W 26,7 A/ 36 VDC 96 x 124 x 159 mm U VÝST NOM = 36 VDC při U VST = 3x VAC XT f, VAC* 36 VDC, 960 W 26,7 A/ 36 VDC 96 x 124 x 159 mm U VÝST NOM = 36 VDC při U VST = 3x VAC XT f, VAC* 48 VDC, 960 W 20 A/ 48 VDC 96 x 124 x 159 mm U VÝST NOM = 48 VDC při U VST = 3x VAC XT f, VAC* 48 VDC, 960 W 20 A/ 48 VDC 96 x 124 x 159 mm U VÝST NOM = 48 VDC při U VST = 3x VAC XT f, VAC* 72 VDC, 960 W 13,3 A/ 72 VDC 96 x 124 x 159 mm U VÝST NOM = 72 VDC při U VST = 3x VAC XT f, VAC* 72 VDC, 960 W 13,3 A/ 72 VDC 96 x 124 x 159 mm U VÝST NOM = 72 VDC při U VST = 3x VAC * Maximální rozsah U VST ; pro U VÝST NOM je ale třeba dodržet U VST v rozsahu uvedeném v poznámce. Řada SilverLine někdejší nejsofistikovanější řada v nabídce PULS zatím k dispozici, ale postupně nahrazována řadou DIMENSION Q pokud možno, již ji neprojektujte do nových aplikací, ohledně detailních informací o dostupnosti nás raději kontaktujte SL Typ Vstupní napětí AC Výstup Nom. Rozměry (Š x V x H) Poznámka SL f, / VAC 24 VDC, 60 W 2,5 A/ 24 VDC 49 x 124 x 102 mm NEC Class 2 SLR f, / VAC 24 VDC, 60 W 2,5 A/ 24 VDC 49 x 124 x 102 mm NEC Class 2, integrovaný redundantní modul SL f, / VAC 24 VDC, 100 W 4 A/ 24 VDC 65 x 124 x 102 mm NEC Class 2 SL f, / VAC 24 VDC, 120 W 5 A/ 24 VDC 64 x 124 x 102 mm SL f, / VAC VDC, 120 W 5 A/ 24 VDC 64 x 124 x 102 mm SL f, / VAC VDC, 120 W 5 A/ 24 VDC 64 x 124 x 102 mm pasivní PFC filtr SL f, VAC VDC, 120 W 5 A/ 24 VDC 73 x 124 x 117 mm SLR f, / VAC 24 VDC, 120 W 5 A/ 24 VDC 64 x 124 x 102 mm integrovaný redundantní modul SL f, / VAC VDC, 240 W 10 A/ 24 VDC 120 x 124 x 102 mm SL f, / VAC VDC, 240 W 10 A/ 24 VDC 120 x 124 x 102 mm pasivní PFC filtr SL f, VAC VDC, 240 W 10 A/ 24 VDC 89 x 124 x 117 mm VDC (není-li uvedeno jinak) SL SLR f, VAC 1f, / VAC VDC, 240 W 24 VDC, 240 W 10 A/ 24 VDC 10 A/ 24 VDC 89 x 124 x 117 mm 120 x 124 x 102 mm ochrana plošného spoje lakováním integrovaný redundantní modul SL f, 230 VAC VDC, 480 W 20 A/ 24 VDC 220 x 124 x 102 mm SL f, 230 VAC VDC, 480 W 20 A/ 24 VDC 220 x 124 x 102 mm pasivní PFC filtr SL f, / VAC VDC, 480 W 20 A/ 24 VDC 220 x 124 x 102 mm SL f, / VAC VDC, 480 W 20 A/ 24 VDC 220 x 124 x 102 mm pasivní PFC filtr SL f, / VAC VDC, 480 W 20 A/ 24 VDC 220 x 124 x 102 mm externí stand-by SL f, 400 VAC VDC, 480 W 20 A/ 24 VDC 220 x 124 x 102 mm SL f, 480 VAC VDC, 480 W 20 A/ 24 VDC 220 x 124 x 102 mm SL f, VAC VDC, 490 W 20 A/ 24 VDC 150 x 124 x 121 mm SL f, VAC VDC, 720 W 30 A/ 24 VDC 240 x 124 x 112 mm SL f, VAC VDC, 720 W 30 A/ 24 VDC 240 x 124 x 112 mm SL f, VAC VDC, 960 W 40 A/ 24 VDC 275 x 124 x 117 mm SL f, VAC VDC, 960 W 40 A/ 24 VDC 275 x 124 x 117 mm monitoring stavu U, I, teploty VDC SL f, / VAC VDC, 40 W 3 A/ 12 VDC 49 x 124 x 102 mm SL f, / VAC VDC, 180 W 15 A/ 12 VDC 120 x 124 x 102 mm SLA f, / VAC 30,55 VDC, 91 W 2,8 A/ 30,55 VDC 49 x 124 x 102 mm NEC Class 2, homologace ATEX (EN ) 30, 55 VDC SLA f, / VAC 30,55 VDC, 120 W 4 A/ 30,55 VDC 73 x 124 x 102 mm (AS-Interface) SLA f, / VAC 30,55 VDC, 240 W 8 A/ 30,55 VDC 91 x 124 x 102 mm SLA f, / VAC 30,55 VDC, 240 W 8 A/ 30,55 VDC 129 x 124 x 117 mm VDC SL f, / VAC VDC, 480 W 13,3 A/ 36 VDC 220 x 124 x 102 mm VDC SL f, VAC VDC, 240 W 5 A/ 48 VDC 89 x 124 x 117 mm SL f, / VAC, 240 W 5 A/ 48 VDC 120 x 124 x 102 mm SL f, / VAC, 240 W 5 A/ 48 VDC 120 x 124 x 102 mm pasivní PFC filtr SL f, / VAC, 480 W 10 A/ 48 VDC 220 x 124 x 102 mm SL f, 400 VAC, 480 W 10 A/ 48 VDC 220 x 124 x 102 mm 6

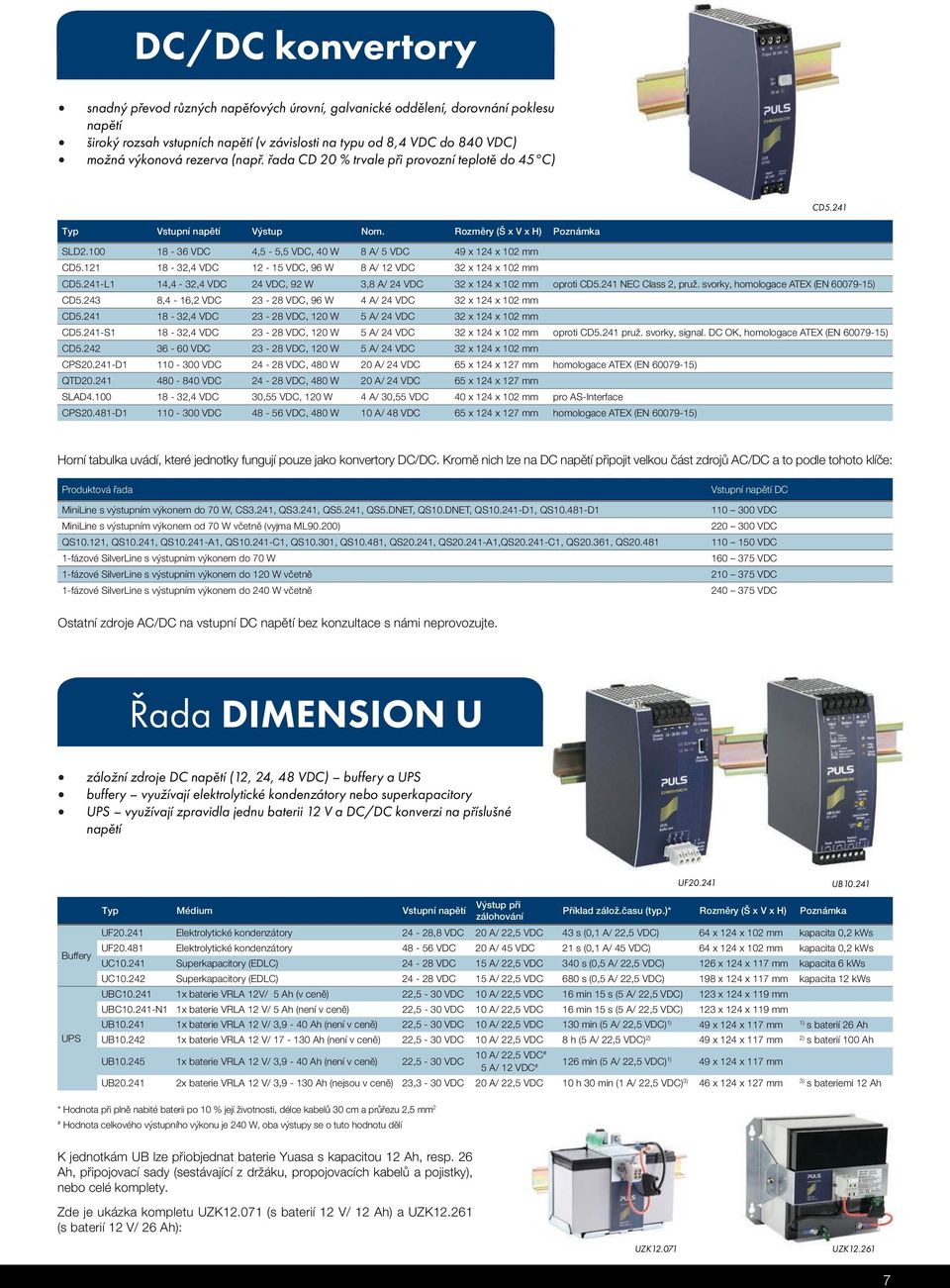

7 DC/DC konvertory snadný převod různých napěťových úrovní, galvanické oddělení, dorovnání poklesu napětí široký rozsah vstupních napětí (v závislosti na typu od 8,4 VDC do 840 VDC) možná výkonová rezerva (např. řada CD 20 % trvale při provozní teplotě do 45 C) CD5.241 Typ Vstupní napětí Výstup Nom. Rozměry (Š x V x H) Poznámka SLD VDC 4,5-5,5 VDC, 40 W 8 A/ 5 VDC 49 x 124 x 102 mm CD ,4 VDC VDC, 96 W 8 A/ 12 VDC 32 x 124 x 102 mm CD5.241-L1 14,4-32,4 VDC 24 VDC, 92 W 3,8 A/ 24 VDC 32 x 124 x 102 mm oproti CD5.241 NEC Class 2, pruž. svorky, homologace ATEX (EN ) CD ,4-16,2 VDC VDC, 96 W 4 A/ 24 VDC 32 x 124 x 102 mm CD ,4 VDC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 102 mm CD5.241-S ,4 VDC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 102 mm oproti CD5.241 pruž. svorky, signal. DC OK, homologace ATEX (EN ) CD VDC VDC, 120 W 5 A/ 24 VDC 32 x 124 x 102 mm CPS D VDC VDC, 480 W 20 A/ 24 VDC 65 x 124 x 127 mm homologace ATEX (EN ) QTD VDC VDC, 480 W 20 A/ 24 VDC 65 x 124 x 127 mm SLAD ,4 VDC 30,55 VDC, 120 W 4 A/ 30,55 VDC 40 x 124 x 102 mm pro AS-Interface CPS D VDC, 480 W 10 A/ 48 VDC 65 x 124 x 127 mm homologace ATEX (EN ) Horní tabulka uvádí, které jednotky fungují pouze jako konvertory DC/DC. Kromě nich lze na DC napětí připojit velkou část zdrojů AC/DC a to podle tohoto klíče: Produktová řada MiniLine s výstupním výkonem do 70 W, CS3.241, QS3.241, QS5.241, QS5.DNET, QS10.DNET, QS D1, QS D1 MiniLine s výstupním výkonem od 70 W včetně (vyjma ML90.200) QS10.121, QS10.241, QS A1, QS C1, QS10.301, QS10.481, QS20.241, QS A1,QS C1, QS20.361, QS fázové SilverLine s výstupním výkonem do 70 W 1-fázové SilverLine s výstupním výkonem do 120 W včetně 1-fázové SilverLine s výstupním výkonem do 240 W včetně Vstupní napětí DC VDC VDC VDC VDC VDC VDC Ostatní zdroje AC/DC na vstupní DC napětí bez konzultace s námi neprovozujte. Řada DIMENSION U záložní zdroje DC napětí (12, 24, 48 VDC) buffery a UPS buffery využívají elektrolytické kondenzátory nebo superkapacitory UPS využívají zpravidla jednu baterii 12 V a DC/DC konverzi na příslušné napětí UF UB Buffery UPS Typ Médium Vstupní napětí Výstup při zálohování Příklad zálož.času (typ.)* Rozměry (Š x V x H) Poznámka UF Elektrolytické kondenzátory 24-28,8 VDC 20 A/ 22,5 VDC 43 s (0,1 A/ 22,5 VDC) 64 x 124 x 102 mm kapacita 0,2 kws UF Elektrolytické kondenzátory 20 A/ 45 VDC 21 s (0,1 A/ 45 VDC) 64 x 124 x 102 mm kapacita 0,2 kws UC Superkapacitory (EDLC) VDC 15 A/ 22,5 VDC 340 s (0,5 A/ 22,5 VDC) 126 x 124 x 117 mm kapacita 6 kws UC Superkapacitory (EDLC) VDC 15 A/ 22,5 VDC 680 s (0,5 A/ 22,5 VDC) 198 x 124 x 117 mm kapacita 12 kws UBC x baterie VRLA 12V/ 5 Ah (v ceně) 22,5-30 VDC 10 A/ 22,5 VDC 16 min 15 s (5 A/ 22,5 VDC) 123 x 124 x 119 mm UBC N1 1x baterie VRLA 12 V/ 5 Ah (není v ceně) 22,5-30 VDC 10 A/ 22,5 VDC 16 min 15 s (5 A/ 22,5 VDC) 123 x 124 x 119 mm UB x baterie VRLA 12 V/ 3,9-40 Ah (není v ceně) 22,5-30 VDC 10 A/ 22,5 VDC 130 min (5 A/ 22,5 VDC) 1) 49 x 124 x 117 mm 1) s baterií 26 Ah UB x baterie VRLA 12 V/ Ah (není v ceně) 22,5-30 VDC 10 A/ 22,5 VDC 8 h (5 A/ 22,5 VDC) 2) 49 x 124 x 117 mm 2) s baterií 100 Ah UB x baterie VRLA 12 V/ 3,9-40 Ah (není v ceně) 22,5-30 VDC 10 A/ 22,5 VDC# 5 A/ 12 VDC # 126 min (5 A/ 22,5 VDC) 1) 49 x 124 x 117 mm UB x baterie VRLA 12 V/ 3,9-130 Ah (nejsou v ceně) 23,3-30 VDC 20 A/ 22,5 VDC 10 h 30 min (1 A/ 22,5 VDC) 3) 46 x 124 x 127 mm 3) s bateriemi 12 Ah * Hodnota při plně nabité baterii po 10 % její životnosti, délce kabelů 30 cm a průřezu 2,5 mm 2 # Hodnota celkového výstupního výkonu je 240 W, oba výstupy se o tuto hodnotu dělí K jednotkám UB lze přiobjednat baterie Yuasa s kapacitou 12 Ah, resp. 26 Ah, připojovací sady (sestávající z držáku, propojovacích kabelů a pojistky), nebo celé komplety. Zde je ukázka kompletu UZK (s baterií 12 V/ 12 Ah) a UZK (s baterií 12 V/ 26 Ah): UZK UZK

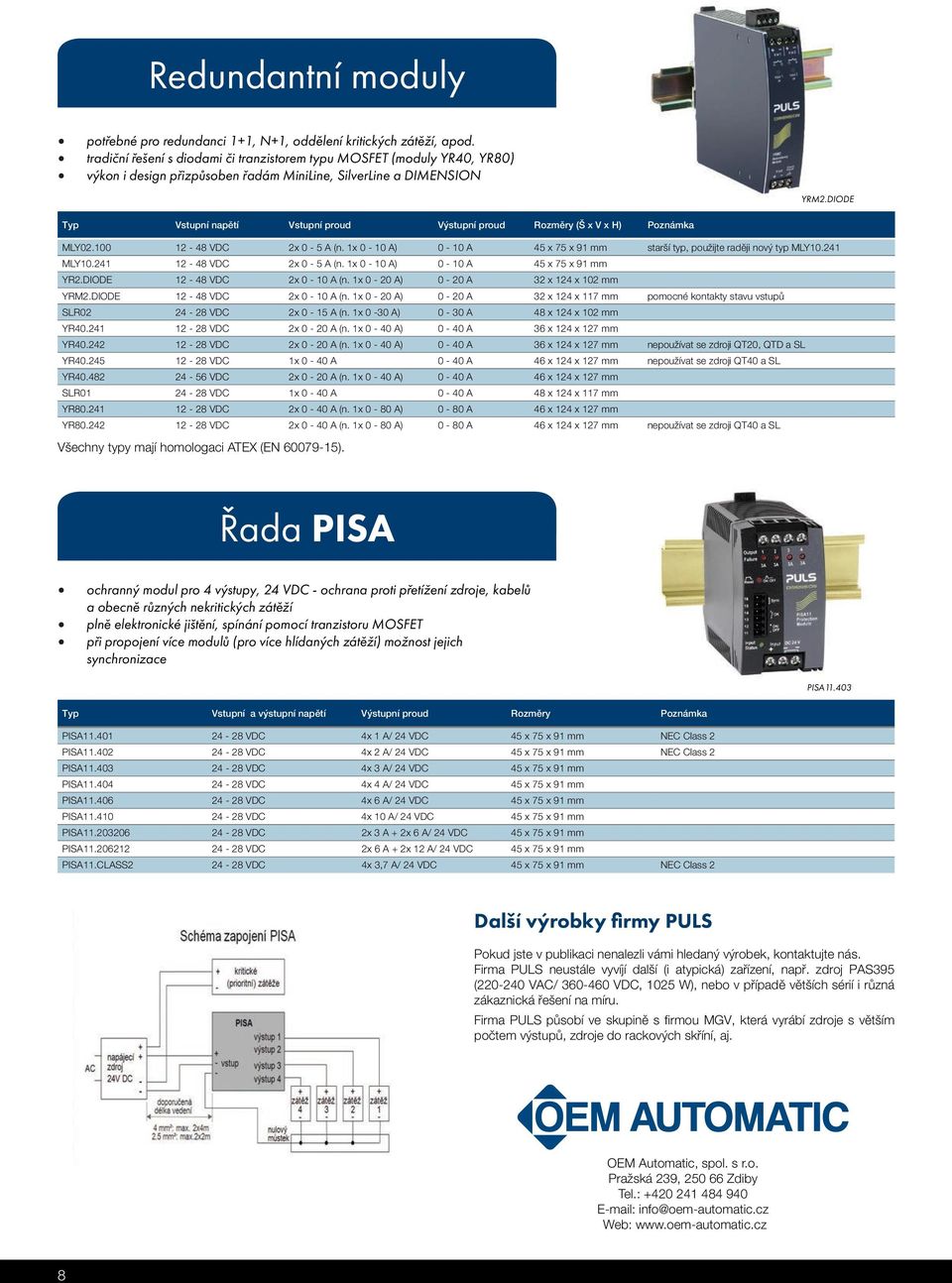

8 Redundantní moduly potřebné pro redundanci 1+1, N+1, oddělení kritických zátěží, apod. tradiční řešení s diodami či tranzistorem typu MOSFET (moduly YR40, YR80) výkon i design přizpůsoben řadám MiniLine, SilverLine a DIMENSION YRM2.DIODE Typ Vstupní napětí Vstupní proud Výstupní proud Rozměry (Š x V x H) Poznámka MLY VDC 2x 0-5 A (n. 1x 0-10 A) 0-10 A 45 x 75 x 91 mm starší typ, použijte raději nový typ MLY MLY VDC 2x 0-5 A (n. 1x 0-10 A) 0-10 A 45 x 75 x 91 mm YR2.DIODE VDC 2x 0-10 A (n. 1x 0-20 A) 0-20 A 32 x 124 x 102 mm YRM2.DIODE VDC 2x 0-10 A (n. 1x 0-20 A) 0-20 A 32 x 124 x 117 mm pomocné kontakty stavu vstupů SLR VDC 2x 0-15 A (n. 1x 0-30 A) 0-30 A 48 x 124 x 102 mm YR VDC 2x 0-20 A (n. 1x 0-40 A) 0-40 A 36 x 124 x 127 mm YR VDC 2x 0-20 A (n. 1x 0-40 A) 0-40 A 36 x 124 x 127 mm nepoužívat se zdroji QT20, QTD a SL YR VDC 1x 0-40 A 0-40 A 46 x 124 x 127 mm nepoužívat se zdroji QT40 a SL YR VDC 2x 0-20 A (n. 1x 0-40 A) 0-40 A 46 x 124 x 127 mm SLR VDC 1x 0-40 A 0-40 A 48 x 124 x 117 mm YR VDC 2x 0-40 A (n. 1x 0-80 A) 0-80 A 46 x 124 x 127 mm YR VDC 2x 0-40 A (n. 1x 0-80 A) 0-80 A 46 x 124 x 127 mm nepoužívat se zdroji QT40 a SL Všechny typy mají homologaci ATEX (EN ). Řada PISA ochranný modul pro 4 výstupy, 24 VDC - ochrana proti přetížení zdroje, kabelů a obecně různých nekritických zátěží plně elektronické jištění, spínání pomocí tranzistoru MOSFET při propojení více modulů (pro více hlídaných zátěží) možnost jejich synchronizace PISA Typ Vstupní a výstupní napětí Výstupní proud Rozměry Poznámka PISA VDC 4x 1 A/ 24 VDC 45 x 75 x 91 mm NEC Class 2 PISA VDC 4x 2 A/ 24 VDC 45 x 75 x 91 mm NEC Class 2 PISA VDC 4x 3 A/ 24 VDC 45 x 75 x 91 mm PISA VDC 4x 4 A/ 24 VDC 45 x 75 x 91 mm PISA VDC 4x 6 A/ 24 VDC 45 x 75 x 91 mm PISA VDC 4x 10 A/ 24 VDC 45 x 75 x 91 mm PISA VDC 2x 3 A + 2x 6 A/ 24 VDC 45 x 75 x 91 mm PISA VDC 2x 6 A + 2x 12 A/ 24 VDC 45 x 75 x 91 mm PISA11.CLASS VDC 4x 3,7 A/ 24 VDC 45 x 75 x 91 mm NEC Class 2 Další výrobky firmy PULS Pokud jste v publikaci nenalezli vámi hledaný výrobek, kontaktujte nás. Firma PULS neustále vyvíjí další (i atypická) zařízení, např. zdroj PAS395 ( VAC/ VDC, 1025 W), nebo v případě větších sérií i různá zákaznická řešení na míru. Firma PULS působí ve skupině s firmou MGV, která vyrábí zdroje s větším počtem výstupů, zdroje do rackových skříní, aj. OEM Automatic, spol. s r.o. Pražská 239, Zdiby Tel.: info@oem-automatic.cz Web: 8
