1 Novinky 2018 Autodesk AutoCAD Civil 3D helpdesk.graitec.cz,

2 Obsah: 1. Vyřešení překrytí koridorů (motýlkování) Relativní návrhové linie Dynamické návrhové linie Dynamické odsazené profily Připojené trasy Vylepšení příčných řezů obalové zóny kreslení Vylepšení příčných řezů přidávání dalších řezů do skupin řezů Nová karta InfraWorks v pásu karet Integrace rozšíření Civil 3D 2017 v1 Enhancements Zahrnutí více půdorysů nebo zobrazení profilů do jednoho listu Nový formát dwg a objektů Civilu 3D Systémové požadavky Technická podpora Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

3 1. Vyřešení překrytí koridorů (motýlkování) Motýlkování lze odstranit u ostrých rohů (přímá-přímá) i zaoblených rohů (přímáoblouk, oblouk-přímá) na trase u koridoru. U verze Civilu 2018 se to týká nově i délkově proměnných spojnic koridoru a uživatelé to ocení hlavně u svahování koridorů na terén. Do pásu karet přibyly tyto dvě ikony: Zadávání probíhá ručním výběrem úseku koridoru s překrytím (motýlkováním) a výběrem bodu, do kterého se spojnice koridoru budou sbíhat, aby se motýlkování odstranilo. Zadání probíhá přes ikonu Vymazat překrývající se oblasti koridoru. K návratu do původního stavu lze použít ikonu Obnovit překrývající se oblasti koridoru. S touto verzí Civilu 3D je to velký krok dopředu, protože po této funkcionalitě volali uživatelé již několik let. Výhodou je velké zvýšení produktivity, protože odpadá nahrazení těchto motýlkujících částí koridorů zemními tělesy případně jinými postupy dotváření povrchu. 3 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

4 2. Relativní návrhové linie Návrhové linie jsou nyní dynamicky provázány s povrchem a to ve všech vrcholech, kde je nastavena výška relativního vertikálního odsazení, která lze libovolně nastavit buď při tvorbě návrhové linie nebo její editaci. Při změně povrchu se změní i návrhová linie. Rozeznáváme dva typy tvorby odsazení těchto relativních návrhových linií. a) Návrhové linie, které jsou po celé své délce odsazeny o konstantní vzdálenost. Relativní odsazení od povrchu bylo zadáno při jejich tvorbě. 4 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

5 b) Návrhové linie, které mají různá odsazení ve svých vrcholech od povrchu po své délce. Relativní odsazení od povrchu bylo zadáno dodatečně k již vytvořené a do prostoru umístěné návrhové linii. Návrhovou linii můžeme převést na relativní pomocí nových možností v okně výškového editoru, viz obrázek níže. Lze vybrat povrch, ke kterému bude návrhová linie relativní. Dále je možné přiřadit tuto vlastnost všem nebo pouze některým vrcholům návrhové linie. Výška relativního odsazení může být pro různé vrcholy také různá. 5 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

6 3. Dynamické návrhové linie Návrhová linie z koridoru, která je dynamicky provázaná s koridorem může tvořit základnu v tom samém koridoru. Jedná se o značné zjednodušení při vytváření složitých koridorů. 6 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

7 4. Dynamické odsazené profily Lze vytvářet dynamické odsazené profily na odsazených trasách v uživatelem definovaném příčném sklonu a to i v různých příčných sklonech z nadřazeného profilu pro různé oblasti trasy. Následující obrázky znázorňují nové možnosti zadávání. 7 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

8 Při konzistentním příčném sklonu je geometrie nadřazeného profilu replikována, viz obrázek. Při výskytu profilu v jiném podélném profilu (zobrazení profilu) bude geometrie odsazeného profilu rozložena na více přímých segmentů, viz obrázek. Je nutné vytvořit vlastní zobrazení profilu pro odsazenou trasu, aby byl profil bez těchto nahrazení. Při přechodech z jednoho příčného sklonu na jiný v rámci jednoho výškového oblouku bude výškový oblouk odsazeného profilu aproximován přímými úseky. 8 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

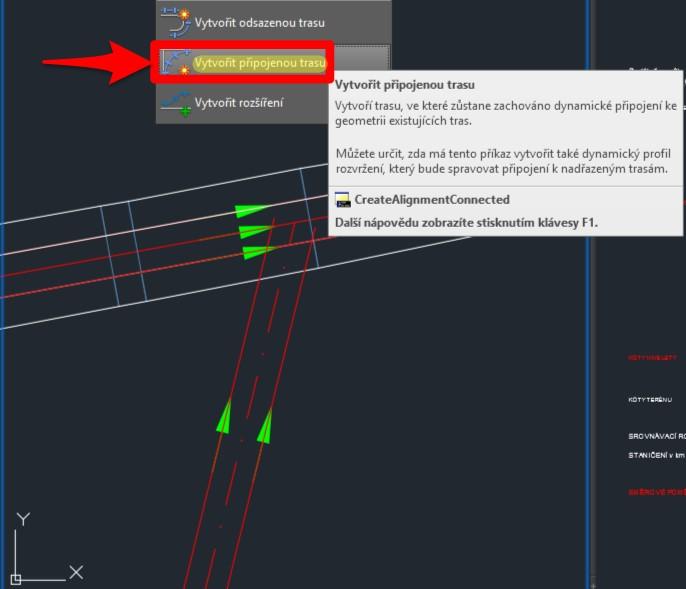

9 5. Připojené trasy Vytvoří trasu, ve které zůstane zachováno dynamické připojení ke geometrii existujících tras. Můžete určit, zda má tento příkaz vytvořit také dynamický profil rozvržení, který bude spravovat připojení k nadřazeným trasám. v 9 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

10 10 Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

11 6. Vylepšení příčných řezů obalové zóny kreslení Tato nová funkcionalita umožňuje ruční dokreslování příčných řezů a to bez ztráty svázání s entitami příčného řezu v případě, že se dokreslení nachází v tzv. obalové zóně. V případě, že dojde k posunu příčného řezu, posunou se i tyto ručně dokreslené entity. Jedná se o výrazné vylepšení efektivity v průběhu návrhu, protože se odstraní nutnost případného rozbíjení příčných řezů na objekty AutoCADu a neztratí se tak dynamické provázání s 3D modelem Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

12 7. Vylepšení příčných řezů přidávání dalších řezů do skupin řezů Nová ikona v pásu karet umožní přesunout později vytvořený příčný řez do již vytvořené skupiny příčných řezů. V případě, že jste ručně něco dokreslili do obalové zóny kreslení, tak se přesunou i tyto objekty. 8. Nová karta InfraWorks v pásu karet InfraWorks má novou kartu v pásu karet pro lepší spolupráci s Civilem 3D. Na dalším obrázku si můžete všimnout, že Infraworks 360 Autodesk oficiálně přejmenoval a zůstal pouze u názvu InfraWorks bez čísla Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

13 9. Integrace rozšíření Civil 3D 2017 v1 Enhancements Přidání dat sady vlastností k popiskům Civil 3D umožňuje nyní nejen načíst vlastní atributy bodů z textového souboru k vlastnostem COGO bodů. Tyto uživatelem definované atributy mohou být přidány navíc i do automatických popisků. Sady vlastností a tedy i automatické popisky mohou být přidány i k dalším Civil 3D objektům. Analýza gravitační sítě Nyní lze nastavit velikost potrubí, znovu nastavit dna potrubí a vypočítat energetické linie spádu a čáry hydraulického sklonu podle norem HEC Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.

14 Výměna součástí tlakové sítě Umožňuje nahradit potrubí tlakových sítí, potrubní tvarovky a armatury součástmi jiné velikosti nebo jiného typu. Editor polygonového pořadu a úprava polygonového pořadu Lze nově zadávat a upravovat data polygonového pořadu. 10. Zahrnutí více půdorysů nebo zobrazení profilů do jednoho listu Nově lze vytvářet listy typu půdorys/půdorys a profil/profil. 11. Nový formát dwg a objektů Civilu 3D Stejně jako v minulosti se změnila verze formátu dwg a to po historických pěti letech. U loňské verze došlo pouze ke změně verze objektů Civilu 3D. Nyní je změna dvojnásobná (změna formátu dwg i objektů Civilu 3D) Copyright 2017 Graitec s.r.o. Všechna práva vyhrazena.
