NetStork 7.0 Co se změnilo od verze 6.0?

Transkript

1 Co se změnilo od verze 6.0? 1

2 Obsah 1 Nástroj pro správu vrstev (podkladových map) Kopírování struktury podzemní trasy Modelování optických rozvaděčů Import dat z DWG/DXF Export dat do DWG/DXF Vylepšené vyhledávání dat Přiložené dokumenty Modelování různých typů spojů vláken Odstranění průchozích uzlů Zobrazení map ze služeb WMS/WMTS (Katastr, ortofoto) Výpočet síly signálu v optické síti Spojování mikrotrubiček různých barev a velikostí Schéma mikrotrubiček

3 1 Nástroj pro správu vrstev (podkladových map) Aplikace byla rozšířena o nástroj pro správu vektorových podkladových map ve formátech DWG, DXF a SHP. Tento nástroj umožňuje: Definovat vektorové podkladové mapy pro hlavní pohled i vnitřní světy budov Editovat parametry podkladových map Seskupovat podkladové mapy do skupin Zapnout/vypnout viditelnost jednotlivých vrstev Odstranit jednotlivé podkladové mapy 2 Kopírování struktury podzemní trasy Aplikace NetStork disponuje funkcí umožňující kopírovat strukturu podzemní trasy. Tato funkce umožňuje rychlé kreslení tras se složitou strukturou. Postup kopírování struktury podzemní trasy je následující: 1. Výběr úseku podzemní trasy, jehož strukturu chceme kopírovat. 3

4 2. Výběr prázdného úseku podzemní trasy, kam chceme strukturu kopírovat (Kopírovat strukturu podzemní trasy z předchozího objektu). 4

5 3. Celá struktura zdrojového úseku podzemní trasy se zkopíruje: 3 Modelování optických rozvaděčů K modelování optických rozvaděčů slouží objekt volně stojící police ODF, který můžete vložit do: Skříně (volně stojící nebo na sloupu) Šachty Budovy Hubu V polici ODF je možné propojovat vlákna přímo nebo pomocí patchcordů. Dále přibyla možnost zarovnávat objekty (kabely a porty) v ODF policích do tří typů matic: Regular objekty se zarovnávají po stranách schématu Triple Objekty se zarovnávají do 3 linií Quadruple Objekty se zarovnávají do 4 linií (např.: patch panely) 5

6 Kromě toho je nyní možné propojovat kabely přímo v objektu Stojan ODF. 4 Import dat z DWG/DXF Do aplikace NetStork byla přidána možnost importovat data ze souborů AutoCAD (DXF / DWG). Díky tomu můžete do NetStorku jednoduše nahrát data o síti z jednoho z nejpopulárnějších formátů inženýrů / projektantů. 6

7 Nástroj DXF / DWG Import umožňuje: Vizuální výběr importovaných vrstev výběr se provádí na mapě prostřednictvím myši; Přiřadit jednotlivým vrstvám cílové objekty (pro body a linie) Uložit definici importu do souboru pro budoucí použití; Vybrat jen určitou plochu pro import dat; Přizpůsobit logiku rozpoznávání importovaných objektů. Import dat je vybaven mechanizmem pro identifikaci uzlů. Kromě standardních DXF objektů, jako jsou body a bloky, program rozpoznává také objekty Hatch, Leader, Solid a 3DFace. Navíc jsou přidány dva další algoritmy pro rozpoznání uzlů: Převod polylinií (objekty LWPOLYLINIE, Polylinie2D, Polylinie3D) na uzly. Převod linií tvořících oblasti na uzly. To znamená, že nástroj umí pracovat i s výkresy horší kvality. Aplikace disponuje i mechanizmem pro čtení popisů uzlů. K dispozici jsou dva způsoby identifikace popisů: Popis umístěn poblíž uzlu; Umístění popisu pomocí přerušované čáry. Nástroj umí poznat přerušovanou čáru a přidat popis k uzlu. 5 Export dat do DWG/DXF Do aplikace byla přidána možnost exportovat data do souborů DWG/DXF. Je možné: Vybrat formát DWG nebo DXF Exportovat do výkresu všechna data nebo pouze výřez Exportovat pouze vybrané typy objektů Vybrat různé souřadnicové systémy Exportovat i popisy objektů K liniím přidat i jejich délku 7

8 6 Vylepšené vyhledávání dat Vyhledávání dat bylo obohaceno následujícími funkcemi: Možnost vyhledávat podle slovníků (např.: typ objektu) Vyhledávat pouze v určité oblasti (ohraničené výběrem v mapě) 8

9 7 Přiložené dokumenty Nyní je možné ke všem objektům přidávat libovolné dokumenty: Rozhraní umožňuje: Připojit jakýkoliv soubor k vybranému objektu Připojit k objektu obrázek nebo pořídit fotku Otevřít složku s připojenými soubory Otevřít prohlížeč obrázků Dokumenty se ukládají v centrálním úložišti, které si může uživatel libovolně definovat. 8 Modelování různých typů spojů vláken Aplikace NetStork umožňuje modelovat různé typy optických spojů. Pro tento účel byly vytvořeny dva nové objekty: Spojení vláken o Rozsah spojení 9

10 Objekt spojení vláken je dostupný vždy, když se propojí dva kabely. Poté je možné definovat Typ spoje, stav spoje a jeho útlum. Pokud potřebujete definovat další parametry pro konkrétně vybranou skupinu spojů, můžete je vybrat a přidat pro ně objekt Rozsah spojení, který bude mít jiné parametry. 9 Odstranění průchozích uzlů V NetStorku je nyní možné odstraňovat průchozí objekty (např.: šachta s nepřerušenými mikrotrubičkami). Stejně tak je možné rozdělit trasu pomocí šachty / sloupu. V takto přidaném objektu zůstane celá vnitřní struktura tras nepřerušená. 10

11 11

12 10 Zobrazení map ze služeb WMS/WMTS (Katastr, ortofoto) Aplikace NetStork umožňuje zobrazovat data (mapy) distribuovaná prostřednictvím služeb WMS a WMTS. Tyto mapy se zobrazují stejně jako standardní podkladová mapa OpenStreetMap. Aplikace umožňuje připojovat více zdrojů WMS/WMTS a seskupovat je do skupin. Kromě toho je možné definovat, jaká data se budou zobrazovat v různých měřítkách. 12

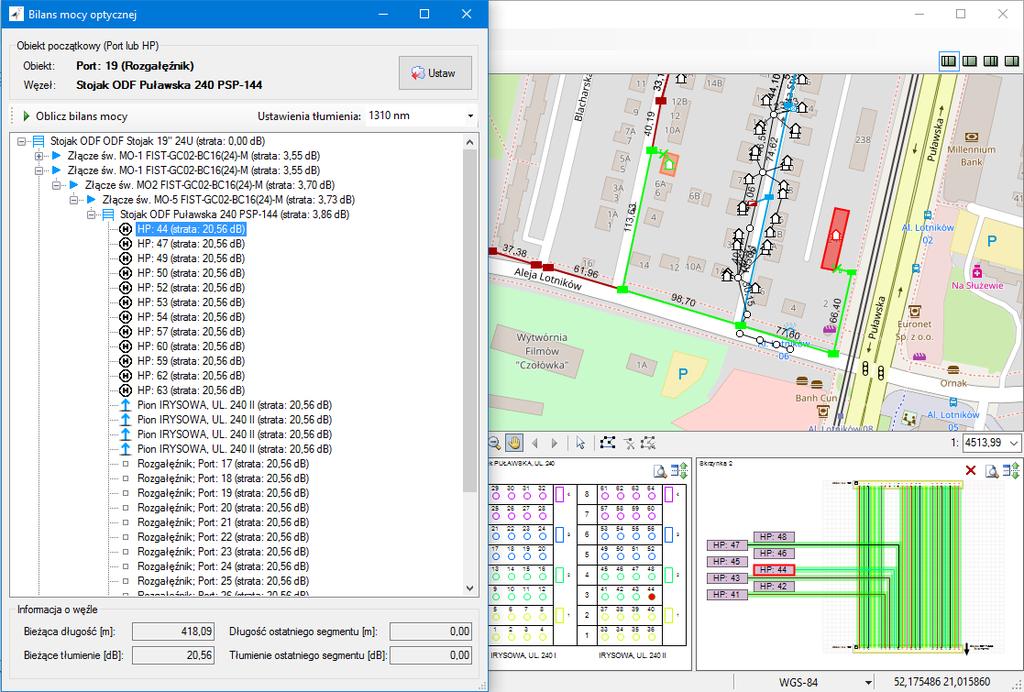

13 11 Výpočet síly signálu v optické síti Aplikace umožňuje vypočítat sílu signálu (Loss Budget Calculation) ve vybrané části optické sítě. Síla signálu je počítána od začátku sítě až po koncové zařízení/zákazníky. Do výpočtu jsou zahrnuty samotné útlumy optických vláken, spoje, sváry, porty a splittery. Pro přesný výpočet optických ztrát je potřeba přesně evidovat: Útlum samotného optického kabelu Útlum spojů Typy spojů Typy splitterů Typy portů 12 Spojování mikrotrubiček různých barev a velikostí V nové verzi je možné na sebe napojovat mikrotrubičky různých barev a průměrů. Díky tomu je nyní možné přesněji evidovat reálný stav sítě. 13

14 13 Schéma mikrotrubiček NetStork již automaticky generuje tři typy schémat: Schéma rozvláknění Kabelové schéma A nově schéma mikrotrubiček 14
