WASTE WATER Solutions. Nabízíme řešení kdekoli ve světě

Transkript

1 Nabízíme řešení kdekoli ve světě

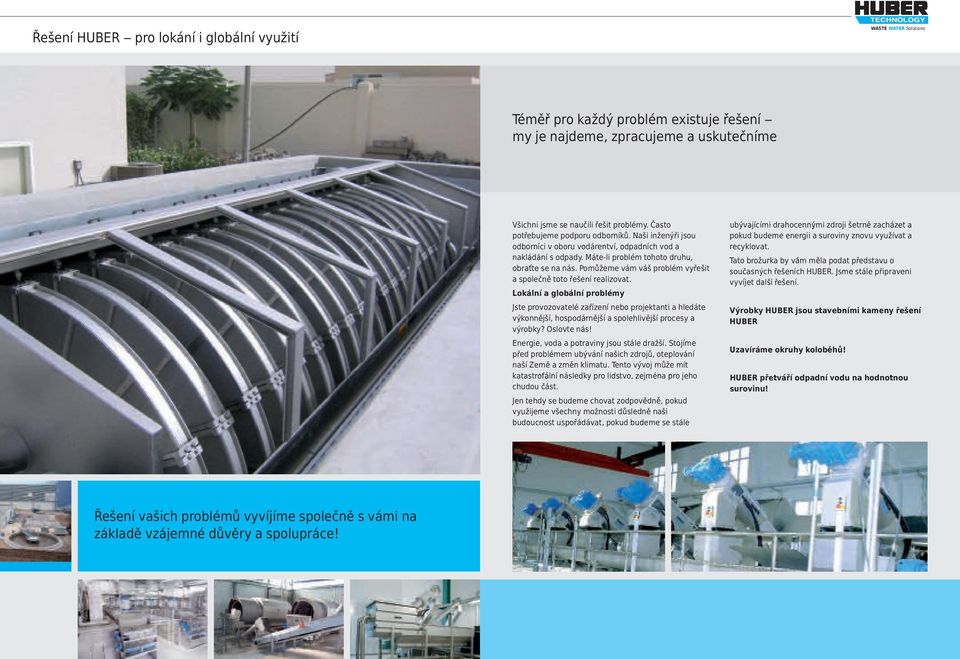

2 Řešení HUBER pro lokání i globální využití Téměř pro každý problém existuje řešení my je najdeme, zpracujeme a uskutečníme Všichni jsme se naučili řešit problémy. Často potřebujeme podporu odborníků. Naši inženýři jsou odborníci v oboru vodárentví, odpadních vod a nakládání s odpady. Máte-li problém tohoto druhu, obraťte se na nás. Pomůžeme vám váš problém vyřešit a společně toto řešení realizovat. Lokální a globální problémy Jste provozovatelé zařízení nebo projektanti a hledáte výkonnější, hospodárnější a spolehlivější procesy a výrobky? Oslovte nás! Energie, voda a potraviny jsou stále dražší. Stojíme před problémem ubývání našich zdrojů, oteplování naší Země a změn klimatu. Tento vývoj může mít katastrofální následky pro lidstvo, zejména pro jeho chudou část. Jen tehdy se budeme chovat zodpovědně, pokud využijeme všechny možnosti důsledně naši budoucnost uspořádávat, pokud budeme se stále ubývajícími drahocennými zdroji šetrně zacházet a pokud budeme energii a suroviny znovu využívat a recyklovat. Tato brožurka by vám měla podat představu o současných řešeních HUBER. Jsme stále připraveni vyvíjet další řešení. Výrobky HUBER jsou stavebními kameny řešení HUBER Uzavíráme okruhy koloběhů! HUBER přetváří odpadní vodu na hodnotnou surovinu! Řešení vašich problémů vyvíjíme společně s vámi na základě vzájemné důvěry a spolupráce!

3 Obsah HUBER-řešení pro akumulaci pitné vody HUBER-řešení pro kanalizace HUBER-řešení pro centrální čistírny odpadních vod HUBER-řešení pro mehanické předčištění HUBER-řešení pro biologické čištění odpaních vod: HUBER membránová aktivační zařízení HUBER-řešení sedimentace HUBER-řešení pro kalové hospodářství HUBER-řešení pro sušení kalů HUBER solární a Regenerativní sušení SRT HUBER-řešení ThermWin pro zpětné získávání tepla ze surové odpadní vody Řešení HUBER TubeWin pro rekuperaci tepla ze surové odpadní vody HUBER-řešení pro zpětné získávání tepla z odtoku z ČOV pro sušení kalů HUBER-řešení pro opětné využití vody a zpětné získávání tepla HUBER-řešení pro jatky a provozy zpracování masa HUBER-řešení pro mlékárny HUBER-řešení pro pivovary a výrobu nápojů HUBER-řešení pro sušení kalů: HUBER pásová sušička BT s využitím odpadního tepla HUBER-řešení pro termickou úpravu kalu na ČOV: HUBER sludge2energy HUBER-řešení pro zpracování fekálního kalu HUBER-řešení pro decentralizované čištění a opětné využití odpadní vody HUBER-řešení pro textilní a kožedělný průmysl HUBER-řešení pro papírenský průmysl HUBER-řešení pro zpracování organického odpadu HUBER-řešení pro zpracování minerálního odpadu HUBER-řešení pro průmysl na výrobu umělých hmot HUBER-řešení pro decentralizované nebo semi-centrální čištění odpadních vod s opětným využitím

4 HUBER-řešení pro akumulaci pitné vody a ROTAMAT Česle / -Síta / -čištění odpadní vody b Koagulace / Vločkování c Usazovací nádrže d CONTIFLOW Pískové filtry CFSF další čištění / filtrace e Průtokoměr f HUBER přítoková rozdělovací potrubí g HUBER odběrná turbína odtokový usměrňovací plech h Zpětná klapka i HUBER přepadový trychtýř bezpečnostní přeliv j HUBER nerezový průchod stěnou k HUBER bezpečnostní nerezová žaluzie s hrubým filtrem l HUBER větrací nerezová žaluzie m HUBER zařízení pro filtraci vzduchu n HUBER okno s nerezovým rámem o Tlakové nerezové dveře HUBER Us p HUBER nerezová podesta, schodiště a zábradlí q HUBER bezpečnostní nerezové dveře Ur r HUBER bezpečnostní žebřík s ochrannou kolejničkou proti pádu s HUBER nerezový šachtový poklop 6 7

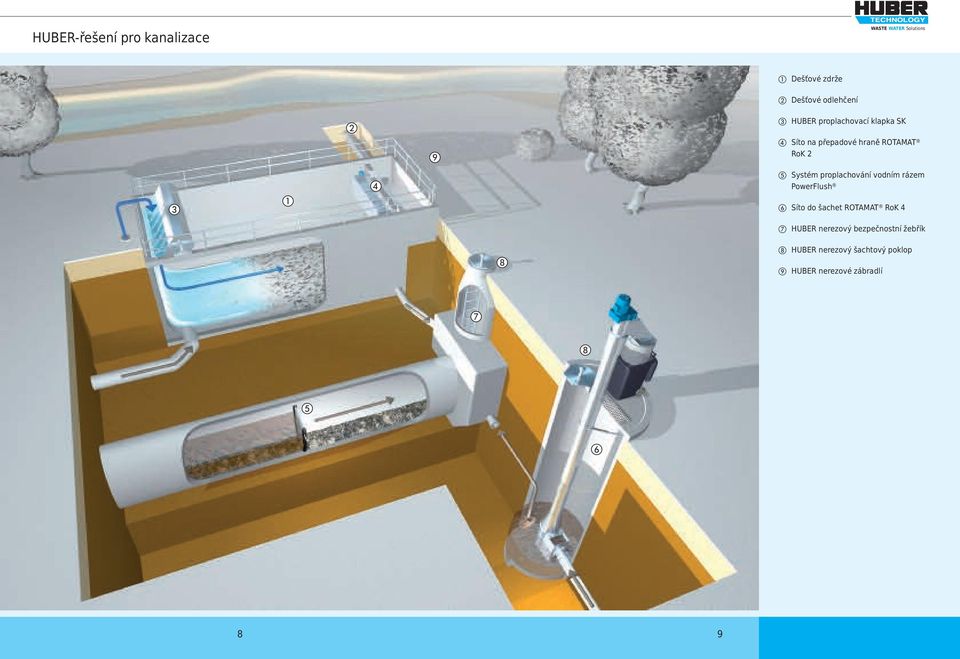

5 HUBER-řešení pro kanalizace a Dešťové zdrže b Dešťové odlehčení c HUBER proplachovací klapka SK d Síto na přepadové hraně ROTAMAT RoK 2 e Systém proplachování vodním rázem PowerFlush f Síto do šachet ROTAMAT RoK 4 g HUBER nerezový bezpečnostní žebřík h HUBER nerezový šachtový poklop i HUBER nerezové zábradlí 8 9

6 HUBER-Řešení pro centrální čistírny odpadních vod a HUBER ROTAMAT Kompaktaní zařízení Ro 5 pro mechanické předčištění b Usazovací nádrže s nerezovou výstrojí HUBER c Denitrifikační a aerační nádrže s nerezovou výstrojí HUBER d Dosazovací nádrže s nerezovou výstrojí HUBER e+f+g Vratný kal +primární kal +přebytečný kal h HUBER diskový filtr RoDisc i HUBER CONTIFLOW pískový filtr j Předzahuštění s nerezovou výstrojí HUBER k Kalové hospodářství se strojním vybavením HUBER l Vyhnívací nádrže m HUBER pásová sušička kalu BT n HUBER další využití kalu sludge2energy o Zahušťování kalu s nerezovou výstrojí HUBER p HUBER odběrné místo tekutého kalu Bez vyobrazení: HUBER Membranová technika HUBER zpětné využití tepla HUBER zpracování shrabků a písku 10 11

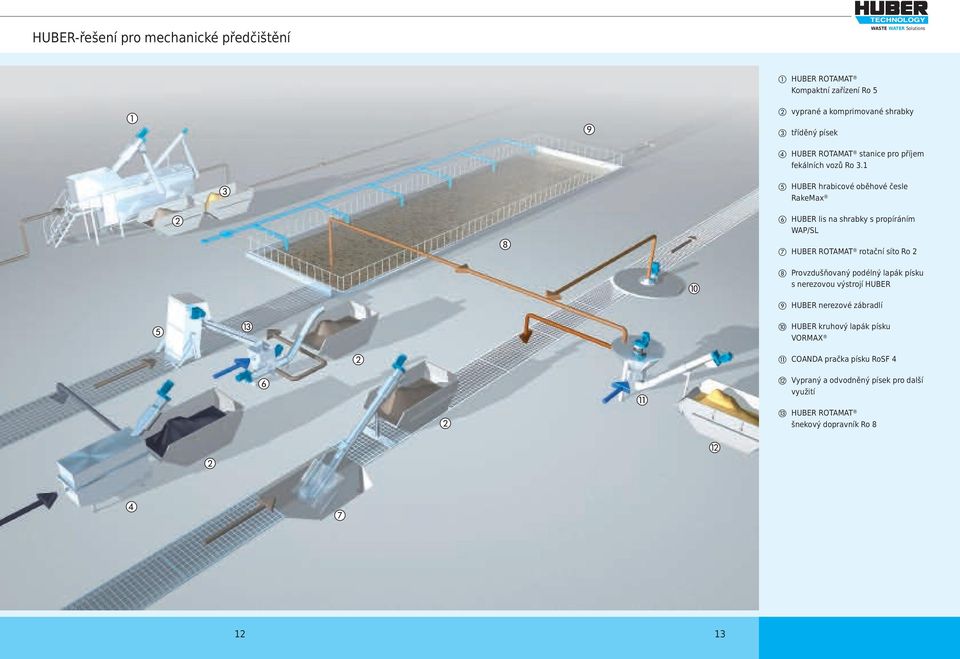

7 HUBER-řešení pro mechanické předčištění a HUBER ROTAMAT Kompaktní zařízení Ro 5 b vyprané a komprimované shrabky c tříděný písek d HUBER ROTAMAT stanice pro příjem fekálních vozů Ro 3.1 e HUBER hrabicové oběhové česle RakeMax f HUBER lis na shrabky s propíráním WAP/SL g HUBER ROTAMAT rotační síto Ro 2 h Provzdušňovaný podélný lapák písku s nerezovou výstrojí HUBER i HUBER nerezové zábradlí j HUBER kruhový lapák písku VORMAX k COANDA pračka písku RoSF 4 l Vypraný a odvodněný písek pro další využití m HUBER ROTAMAT šnekový dopravník Ro

8 HUBER-řešení pro biologické čištění odpadních vod: Membránová aktivační zařízení HUBER a Přítok odpadní vody b Denitrifikatční nádrže s vrtulovými míchadly c Aerační nádrže s aerací stlačeným vzduchem (nebo povrchovými aerátory) d Filtrační komora s podtlakovými rotačními mmbránami HUBER VRM e Dmychadlo pro aeraci f Dmychadlo pracího vzduchu g Vratný kal h Přebytečný kal k dalšímu zpracování i Vyčištěný a zárodků zbavený permeát k opětnému použití j HUBER nerezové zábradlí 14 15

9 HUBER-řešení pro sedimentaci a Přítok b HUBER nátoková část c Shrabovk kalu d HUBER norná stěna e HUBER přepadový žlab s přepadovými hranami f HUBER odtok od ponorné trubice g Odtok h Odtok plovoucího kalu i Kalová potrubí j HUBER kryt koruny nádrže k HUBER nerezové rošty 16 17

10 HUBER-řešení pro kalové hospodářství a+b+c Primární kal + fekální kal + sekundární kal d ROTAMAT fekální přijímací stanice Ro 3.1 e Shrabky ze sít Ut Us f Předzahuštění kalu g HUBER STRAINPRESS separátor cizích látek h Kruhový zahušťovač ROTAMAT RoS 2S i+j Vyhnívací nádrž + plynojem k Zahušťení kalu l HUBER odběrné místo tekutého kalu Uu Ur m ROTAMAT šnekový lis RoS 3Q n HUBER pásový lis BogenPresse BS o ROTAMAT Šnekový dopravník Ro 8 a vyrovnávací nádrž RoSF 7 p HUBER pásová sušička BT q+r Pračka.odpadního vzduchu + biofiltr s HUBER další využití kalu sludge2energy t Bloková kotelna u Příprava flokulantů Uu 18 19

11 HUBER-řešení pro sušení kalů: HUBER solární a regenerativní sušení SRT a Obraceč kalu ve velikostech SRT 11, 9 a 6 pro skleníky do 12 m b Pojízdná dráha - možno použít různé materiály c Přívod čerstvého vzduchu na straně suchého granulátu d Procesní ventilátory e Odtahové ventilátory, možno provést také jako hřebenová klapka f Dodávka mokrého kalu g Odběr suchého granulátu HUBER solární sušení s vyhříváním pod podlahou viz str

12 HUBER-řešení pro sušení kalů: Pásová sušička HUBER BT s využitím.odpadního tepla a Mokrý kal b Pásový filtrační lis HUBER BogenPresse BS možno použít také další zařízení pro odvodnění kalu, např.šnekový lis HUBER ROTAMAT RoS 3 c Odtok filtrátu k čištění odpadní vody d HUBER ROTAMAT Šnekový dopravník Ro 8 e HUBER vyrovnávací nádrž s horizontálním šnekovým dávkovacím dopravníkem ROTAMAT RoSF 7 f Odvodněný kal k sušení g HUBER pásová sušička BT h Pračka odpadního vzduchu i Odtok kondenzátu k čištění odpadní vody j Biofiltr pro omezení zápachu k Bezzápachové odvětrání l Řetězový korýtkový dopravník vysušeného kalu m Silo na vysušený materiál n Recirkulace odpadního tepla, např. BHKW 22 23

13 HUBER-řešení pro termickou úpravu kalu na ČOV: HUBER sludge2energy Ut a Odvodněný kal b Zásobník kalu s podlahovým shrnovačem c Pístové čerpadlo d Pásová sušička HUBER BT e Pračka odpadního vzduchu f Odvod kondenzátu k čištění odpadní vody g Biofiltr h Řetězový korýtkový dopravník vysušeného kalu i Spalovací pec s roštovým topeništěm Us j Popel k Horké kouřové plyny l Výměník m zchlazené kouřové plyny n Filtr kouřových plynů o Chladný vzduch od turbíny p Horký vzduch k turbíně q Vzduchová turbína r Předehřátý spalovací vzduch s Recirkulace odpadního tepla pro sušení kalu t Předání el. proudu do sítě Ur 24 25

14 HUBER-řešení pro zpracování fekáního kalu a Tříkomorová jímka (septik, cisterna) b Sběrné fekální vozy c HUBER ROTAMAT fekální stanice Ro 3.3 d+e vyprané a komprimované shrabky a tříděný písek f Předupravený fekální kal g Zásobník fekálního kalu h+i Vločkovací reaktor + šnekový lis HUBER ROTAMAT RoS 3 j Odvodněný fekální kal k Filtrát Uv Ur l HUBER Membránové aktivační zařízení m Denitrifikační nádrž s míchadlem n+o Aerační nádrž s aerací tlakovým vzduchem p HUBER podtlakové rotační membrány VRM q Dmychadlo pracího vzduchu r Čerpadla permeatu Ut s Vyčištěný a zárodků zbavený odtok (Permeat) např. k zavlažování Uu t Vratný kal Us u Přebytečný kal v HUBER schodiště a zábradlí 26 27

15 HUBER-řešení pro decentralizované čištění a opětné využití odpadní vody a HUBER nerezové šachtové poklopy b Vodárenství c Znečištěná voda d Decentralizované řešení HUBER s membránovými technologiemi e Semi-centralizované řešení HUBER s HUBER BioMem f ravená servisní voda bez baketrií a zárodků pro splachování toalet a pro prádelny g ravená servisní voda bez baketrií a zárodků pro zavlažování h ravený effluent bez bacteria a zárodků vypouštěný do recipientu 28 29

16 HUBER-řešení pro decentralizované nebo semi-centrální čištění odpadních vod s opětným využitím a Přítok znečištěné vody b HUBER ROTAMAT Kompaktní zařízení Ro 5 c Vyprané a komprimované shrabky d Tříděný písek e+f Předčištěná odpadní voda + zásobní a vyrovnávací nádrž g HUBER membránová aktivace h Denitrifikační nádrž s míchadlem i Aerační nádrž s aerací tlakovým vzduchem j Dmychadlo tlakového vzduchu Ut Us k HUBER Membránová aktivace VRM l Dmychadlo pracího vzduchu m Čerpadla permeatu n Vyčištěný, zárodků zbavený a znovu použitelný odtok (permeat) o Vratný kal p Přebytečný kal q Šnekový lis HUBER ROTAMAT RoS 3Q r Odvodněný kal Ur s Filtrát t HUBER zábradlí a schodiště 30 31

17 HUBER-řešení ThermWin pro zpětné získávání tepla ze surové odpadní vody a Kanalizační potrubí b Kanalizační šachta se sítem a čerpadlem c HUBER výměník tepla odpadní vody RoWin d Tepelné čerpadlo 32 33

18 Řešení HUBER TubeWin pro rekuperaci tepla ze surové odpadní vody a HUBER TubeWin tepelný výměník instalovaný v kanalizaci b Tepelné čerpadlo 34 35

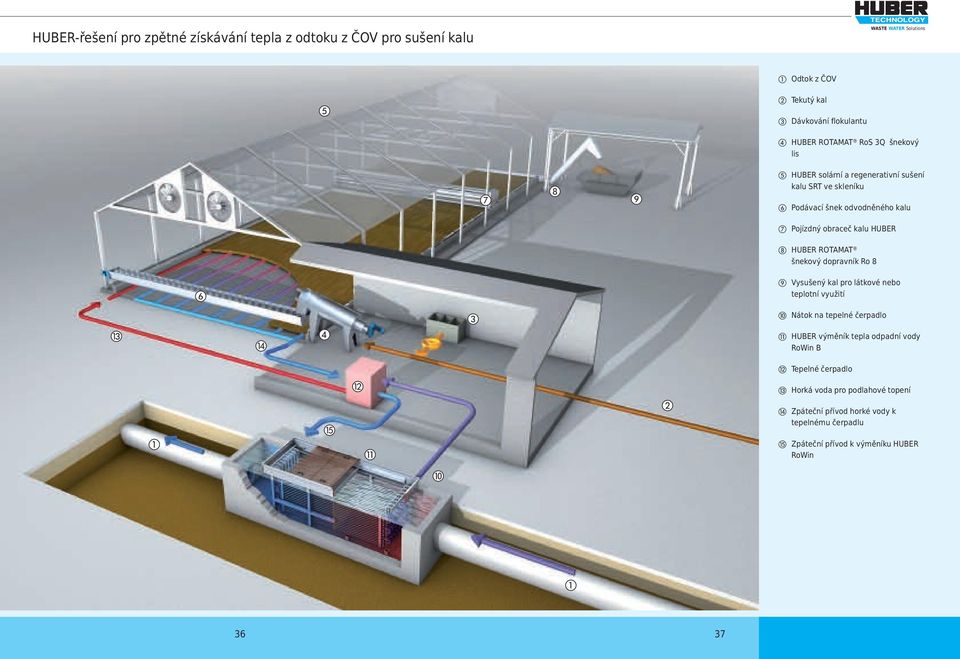

19 HUBER-řešení pro zpětné získávání tepla z odtoku z ČOV pro sušení kalu a Odtok z ČOV b Tekutý kal c Dávkování flokulantu d HUBER ROTAMAT RoS 3Q šnekový lis e HUBER solární a regenerativní sušení kalu SRT ve skleníku f Podávací šnek odvodněného kalu g Pojízdný obraceč kalu HUBER h HUBER ROTAMAT šnekový dopravník Ro 8 i Vysušený kal pro látkové nebo teplotní využití j Nátok na tepelné čerpadlo k HUBER výměník tepla odpadní vody RoWin B l Tepelné čerpadlo m Horká voda pro podlahové topení n Zpáteční přívod horké vody k tepelnému čerpadlu o Zpáteční přívod k výměníku HUBER RoWin 36 37

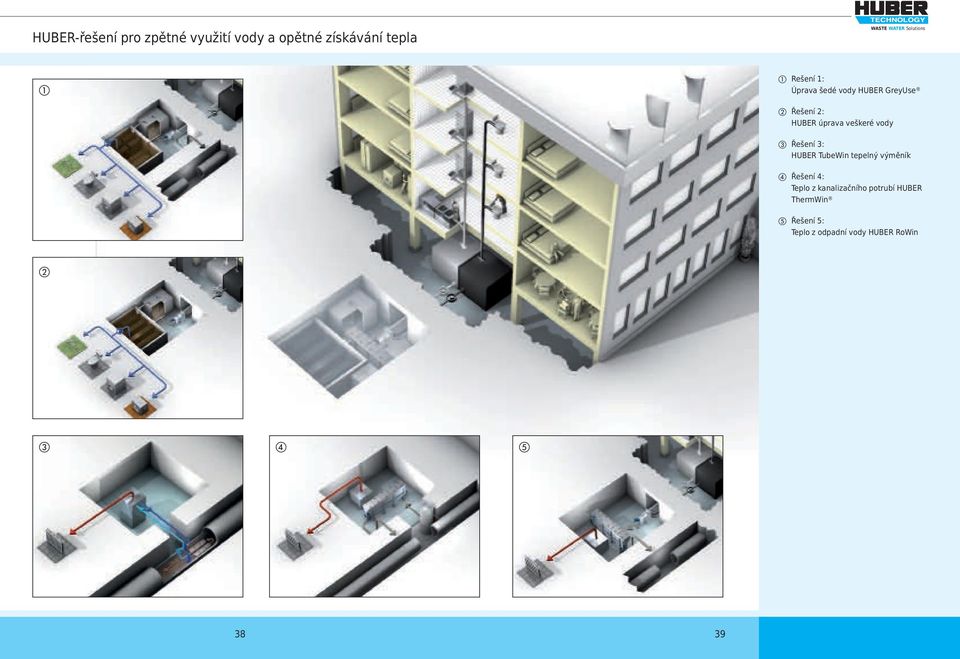

20 HUBER-řešení pro zpětné využití vody a opětné získávání tepla a Rešení 1: Úprava šedé vody HUBER GreyUse b Řešení 2: HUBER úprava veškeré vody c Řešení 3: HUBER TubeWin tepelný výměník d Řešení 4: Teplo z kanalizačního potrubí HUBER ThermWin e Řešení 5: Teplo z odpadní vody HUBER RoWin 38 39

21 HUBER-řešení pro jatky a provozy zpracování masa a Prací /mycí/.voda b HUBER ROTAMAT síto se šnekem Ro 9 c Obsah bachorů Uu Uv Ut d ROTAMAT Zahušťovač shrabků Ro 7 e Odpadní voda z výroby f HUBER ROTAMAT rotační síto Ro 2 Us g Mísící a vyrovnávací nádrž h+ i+j Dávkování chemikálií + HUBER flotační zařízení HDF + odtok Uu Uv k+l HUBER Membránová aktivace + podtlakové rotační membrány VRM m Užitková voda Uu Uv Ur n+o Vratný kal + přebytečný kal p Dávkování flokulantů q ROTAMAT kruhový zahušťovač RoS 2S r Flotační kal s HUBER ROTAMAT šnekový lis RoS 3 t Odvodněný kal u zahuštěné shrabky v HUBER ROTAMAT šnekový dopravník Ro

22 HUBER-řešení pro mlékárny a Prací/mycí/ voda b HUBER ROTAMAT kruhový lapák písku HRSF c+d COANDApračka písku RoSF 4 + dále využitelný písek Uv Uv Ut Uu Ur e Odpadní voda z výroby f+g HUBER ROTAMAT rotační síto Ro 2 + zahuštěné shrabky h Mísící a vyrovnávací nádrž i+j Dávkování chemikálií + trubní reaktor k+l HUBER flotační zařízení HDF + odtok m+n HUBER Membránová aktivace + podtlakové rotační membrány VRM o Užitková voda Us p Přebytečný kal q Dávkoání flokulantů r HUBER ROTAMAT kruhový zahušťovač RoS 2S s Flotační kal t+u HUBER ROTAMAT šnekový lis RoS 3 + odvodněný kal v HUBER ROTAMAT šnekový dopravník Ro

23 HUBER-řešení pro pivovary a výrobu nápojů a Surová odpadní voda b ROTAMAT síto se šnekem Ro 9 c Jemné čištění se sítem ROTAMAT RoMesh d HUBER Membranová aktivace e HUBER Membranová aktivace VRM f Znovu použitelná užitková voda g Vratný a přebytečný kal h Příprava flokulantů i Zahušťování kalu kruhovým zahušťovačem ROTAMAT RoS 2S j Odvodňování kalu šnekovým lisem ROTAMAT RoS 3 k Filtrát l Vyprané a komprimované shrabky m Odvodněný kalový koláč n Doprava shrabků šnekovým dopravníkem ROTAMAT Ro

24 HUBER-řešení pro textilní a koždělný průmysl a Surová odpadní voda b ROTAMAT kompaktní zařízení Ro 5 kompletní mechanické čištění c ROTAMAT Membrane Screen RoMem nejjemnější čištění d Dávkování flokulantů/chemikálií e Trubní reaktor Ur Us f HUBER flotační zařízení HDF g Pískový filtr CONTIFLOW h HUBER Membránová aktivace i HUBER Membranová aktivace VRM j Užitková voda k Flotační a přebytečný kal l HUBER Drainbelt DB zahušťování kalu m ROTAMAT šnekový lis RoS 3 odvodňování kalu Ut Us n HUBER pásová sušička BT sušení kalu o Pračka odpadního vzduchu a biofiltr p Shrabky/materiál zachycený na sítech q Separovaný písek r ROTAMAT šnekový dopravník Ro 8 doprava shrabků s HUBER podesty, schodiště, žebříky a zábradlí t HUBER nerezové šachtové poklopy 46 47

25 HUBER-řešení pro papírenský průmysl a Přítok provozní vody b+c HUBER hrabicové oběhové česle RakeMax + prací lis na shrabky HUBER WAP d Odtok ze skladu dřeva Us Uu e HUBER ROTAMAT jemné rotační česle Ro 1 f+g HUBER kruhový lapák písku ROTAMAT HRSF + HUBER COANDA pračka písku RoSF 4 h silně znečištěná odpadní voda i HUBER ROTAMAT rotační síto Ro 2 j Odpadní voda s obsahem vláknitých částic Ut k Sítový buben RoMesh l+m+n Dávkování chemikálií + trubní reaktor + HUBER flotační zařízení HDF Ur o+p HUBER Membránová aktivace + podtlakové rotační membrány VRM q Užitková voda r+ s+ t Přebytečný kal + kal s vláknitými částicemi + zásobník kalu Uv u Dávkování flokulantů v HUBER ROTAMAT šnekové lisy RoS 3 Uu 48 49

26 HUBER-řešení pro zpracování organického odpadu a+ b Přijímací bunkr + nádoba pro obsah lapáků tuku s poklopem HUBER c Drtič + separátor kovů d Rmuty e HUBER ROTAMAT kompaktní zařízení Ro 5 f HUBER prací lis WAP/SL g HUBER COANDA pračka písku RoSF 4 h STRAINPRESS Separátor cizích částic i+j Fermentační nádrž + plynojem +odplyňovací potrubí k Bloková kotelna l HUBER ROTAMAT šnekový lis RoS 3 m HUBER pásová sušička kalu BT Ut Uu Ur n+o Biofiltr + silo na vysušený materiál p Recirkulace odpadního tepla Uv q Nádrž odpadní vody s poklopem HUBER r+s+t Dávkování chemikálií + trubní reaktor + HUBER flotační zařízení HDF u Nádrž provozní vody Ur v Flotační kal 50 51

27 HUBER-řešení pro zpracování minerálního odpadu a Přijímací bunkr b HUBER vyrovnávací nádrž ROTAMAT RoSF 7 c HUBER prcí buben ROTAMAT RoSF 9 d HUBER zahušťovač shrabků ROTAMAT RoSF/XXL e Vyprané a zahuštěné hrubé látky f Nádrž prcí vody g HUBER COANDA pračka písku RoSF 4 h Znovu použitelný písek i HUBER ROTAMAT rotační síto Ro 2 Ut j HUBER ROTAMAT Podélný lapák písku Ro 6 k Tříděný písek l+m Dávkování chemikálií +.trubní reaktor n Usazovací nádrž o HUBER flotační zařízení HDF p Nádrž provozní vody s poklopem HUBER Ur q Nádrž na kal r+s Šnekový lis ROTAMAT RoS 3 + odvodněný kal Us t HUBER schodiště a zábradlí 52 53

28 HUBER-řešení pro průmysl na výrobu umělých hmot a Mísící a vyrovnávací nádrž surové odpadní vody b ROTAMAT kompaktní zařízení Ro 5 c komprimované a odvodněné hrubé látky d Sedimenty / písek e STRAINPRESS separátor cizích látek SP 4 f Vláknité / jemné látky g Vyrovnávací nádrž, zásobní nádrž pro čerpadla h Trubní reaktor i Dávkování chemikálií j HUBER flotační zařízení HDF k Čerpací nádrž procesní vody a pro potřeby biologie l Zpětný přívod procesní vody m Dávkování živin pro MBR proces n HUBER Membrannová aktivace Ut Us Ur o Podtlakové rotační membrány VRM p Sběrná nádrž kalů (flotační kal/přebytečný kal z biologie) q Dávkování flokulantů Uu r ROTAMAT šnekový lis RoS 3 s ROTAMAT Žlabový šnekový dopravník Ro 8t t Odvodněný kal u Permeat k opětnému využití 54 55

29
