1 Převodník analogových dveřních stanic do IP Převodník slouží pro převod čtyřvodičového video vrátníku do Wifi a umožňuje zjistit, kdo zazvonil na vaši dveřní stanici odkudkoliv z vašeho smartphonu nebo jiných inteligentních zařízení. Provádí konverzi analogového videotelefonu na IP vrátného Obousměrnou audio komunikaci Podporuje monitorování, odemykání a komunikaci přes smartphony Podpora systému ios / Android mobilních telefonů a tabletů Podporuje P2P připojení a souběžné streamování až do 5 smartphonů Připojení prostřednictvím kabelu, nebo Wi Fi sítě Otevírání elektromagnetického zámku Není nutné konfigurovat router Možnost záznamu snímků a videosekvencí Nastavení doby otevření zámku

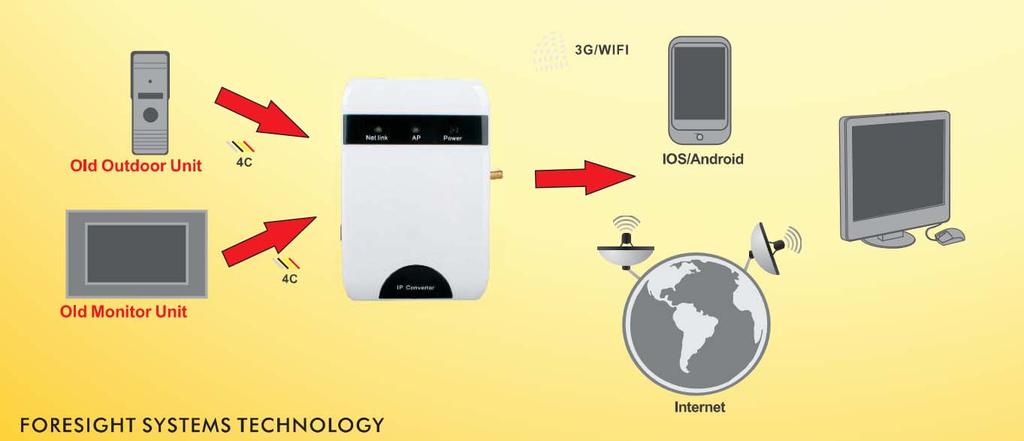

2 Systémový diagram Univerzální ID načte z QR kódu ze zadní strany přístroje Výchozí přihlašovací údaje Jméno: Admin Heslo:

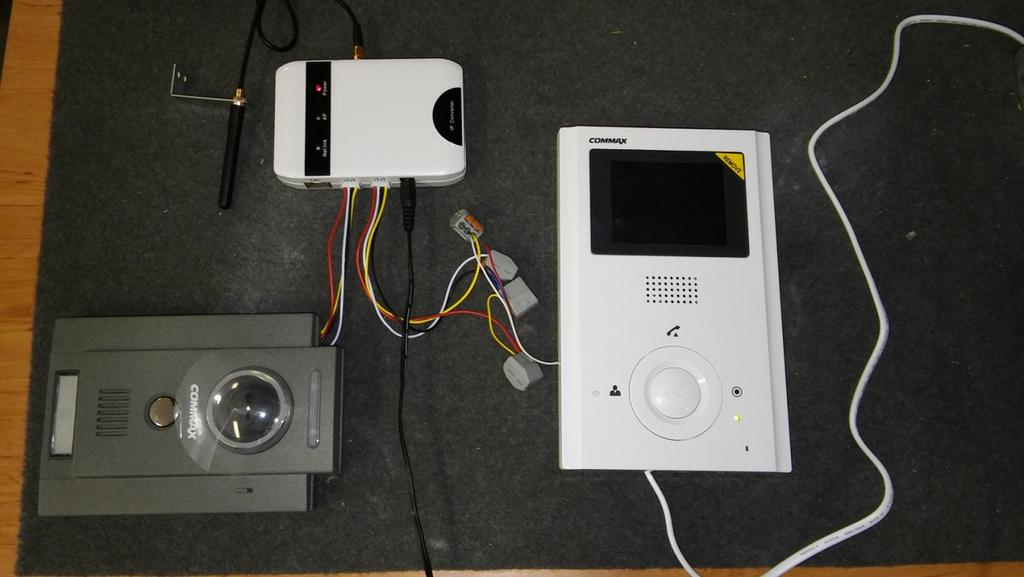

3 Standardní zapojení Dveřní stanice, Videotelefon, IP Converter Zapojení dveřní stanice IP Converter

4 Instalační a Uživatelský manuál IP Converter pro čtyřvodičový video systém OMEZENÍ ODPOVĚDNOSTI Tento uživatelský manuál je dodáván bez záruky vhodnosti pro účel využití jiný než pro převod čtyřvodičových analogových dveřních stanic Commax. Tato publikace může obsahovat technické nepřesnosti nebo překlepy. PROHLÁŠENÍ O ZÁRUCE Dodavatel nenese žádnou odpovědnost vůči žádné straně nebo jakékoliv jiné osoby, v rámci nezabezpečeného monitorovaní soukromých prostor. BEZPEČNOSTNÍ INSTRUKCE 1 2 Přečtěte si tyto pokyny a uložte je na bezpečném místě pro budoucí použití. Naleznete veškeré práce spojené s instalací tohoto produktu kvalifikovanému servisnímu technikovi. Nepracujte s přístrojem mimo jeho specifikovanou teplotu, vlhkost nebo pod jiným napětím. Bezpečně instalujte zařízení na svislých plochách (pevné stěny / dveře), které nejsou náchylné k vibracím nebo nárazu. Instalujte zařízení v dostatečné vzdálenosti od zdrojů tepla, jako jsou radiátory, ohřívače vzduchu. Neinstalujte IP Konvertor v blízkosti zařízení spotřební elektroniky, například stereo přijímače / zesilovače a televizorů. 1.1 Součást balení IP Converteru 1.2 Specifikace Vnitřní nebo externí anténa (3dBi nebo 6dBi nebo 10dBi)IP Converter 4 Pin linka Napájení externí přepínání (DC 12V) 10 ~ + 60 C, Síťové rozhraní 10 / 100M pro povrchovou montáž Video systém PAL / NTSC, Pohotovostní stav 200 ma max. pracovní status 400 ma max.

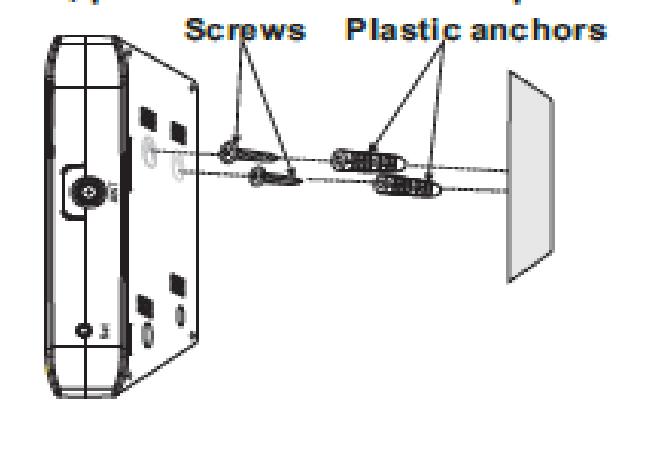

5 1.4 Podmínky instalace IP Converteru * Vyhněte se instalaci zařízení v blízkosti silného záření, např. elektro motoru a výtahu. * Údržba by měla být dodržena kvalifikovaným technikem. * Vyhněte se tvrdému chvění, rázu, jinak by se vnitřní přesné komponenty poškodily. * Neinstalujte IP Convertor do venkovního prostředí * Vypněte před instalací napájení. Pro upevnění použijte šrouby a plastové hmoždinky. Chcete li nainstalovat převaděč IP, postupujte podle následujících kroků, jak je uvedeno níže: 2.5 Schéma zapojení K IP Convertoru může uživatel připojit pouze jednu dveřní stanici.

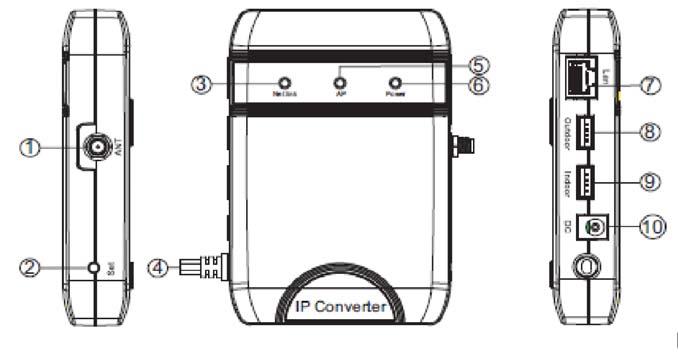

6 2.6 Popis IP Converter 1 ANT (volitelná) Pro připojení externí antény použít vodič s vhodným konektorem 2 SET Tlačítko slouží pro vytvoření Acess pointu a umožní přímé spojení Convertoru s mobilním telefonem. Stiskněte toto tlačítko a neuvolňujte, dokud se nerozsvítí LED (AP) na čelním panelu 3 LED dioda se rozsvítí, když přístroj přistupuje k datům nebo síťi 4 Napájení Přístroj má volitelné napájení s externí / vestavěným zdrojem 5 AP ledka Indikátor AP bude blikat v módu AP; v průběhu restartu kontrolka zhasne pracovní režim, pohotovostní režim kontrolka svítí. 6 Power led Indikátor napájení když je přístroj zapnutý, kontrolka svítí 7 Ethernet vstup konektor RJ / 100M 8 Outdoor vstup pro připojení venkovní dveřní stanice s kamerou 9 Indoor vstup pro připojení vnitřní jednotky videotelefonu 10 DC napájení DC 12V (dle aktuálního modelu je možnost zvolit zdroj interní/externí 3. Připojení zařízení do sítě Prostřednictvím kabelové sítě nebo bezdrátové sítě (volitelné) A. Uživatel může připojit převodník IP přes síťový kabel, těmito kroky: 1. Připojte síťový kabel k převodníku IP. 2. Připojte venkovní dveřní stanici do outdoor konektoru, připojte Indoor konektor k vnitřní jednotce videotelefonu. 3. Připojte napájecí adaptér do elektrické zásuvky a IP konvertor se zapne. 4. Během zapojení se rozsvítí AP ledka, chvíli počkejte, až zhasne a zaslechnete praskavý zvuk.

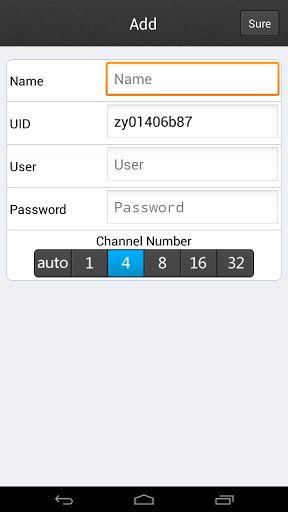

7 1.5 Možnosti zapojení Funkce Monitoring Hovořit Odemknout Zavěsit IP Convertor s funkcí wifi může pracovat v bezdrátovém režimu. Pokud uživatel nechce připojit kabel k přístroji tak musí spustit funkci AP (set) a pomocí telefonu a mobilní aplikace nastaví IP Convertor. Pokud se uživatel připojí síťovým kabelem do převodníku lze nastavit IP parametry pro WIFI přes webový prohlížeč. Pokud uživatel nechce připojit přístroj kabelem tak lze IP Convertor připojit pomocí WIFI sítě. A. Instalace sytému v mobilním telefonu ( kabelové připojení IP Converteru ): Krok 1. Stáhněte si aplikaci na chytrý telefon s operačním systémem Android MobileEyeDoor+ z přiloženého CD nebo přes Google Play nebo prostřednictvím App Store na iphone / ipad se systémem IOS Aplikace MobileEyeDoor+ FREE 3,70MB e stažení MobileEyeDoor nejnovější verze souboru APK App Name: MobileEyeDoor Název balíčku: com.gooclient.mobileeyedoor.plus Kategorie: Média a video Developer: ABC CCTV Verze: Datum vydání: Počet stažení: 7,2 miliónu Instalace: 10,000 50,000 Vyžaduje Android: 2.2 a vyšší Rychlost: 3.1 / 5 (128) Krok 2. Připojte převodník IP converter datovým kabelem k Routeru, následuje připojení telefonů ke stejné síť pomocí WiFi. Krok 3. Spusťte aplikaci MobileEyeDoor+. Klikněte na + pro přidání nového zařízení. Existují tři způsoby, jak přidat zařízení: a) Scan QR Códu, b) Manuálně, c) Vyhledávání na lokální síti Krok 4. vyplňte správné informace o zařízení v příslušných polích. Výchozí uživatelské jméno a heslo je "Admin" a " (dodržujte správnou velikost a počet písmen a číslic) Krok 5. Po úspěšném přidání zařízení, bude zařízení zobrazeno na hlavní obrazovce mobilu. Uživatel může aktivovat funkci alarmu push u aktuálního zařízení. Krok 6. Nyní si uživatel může zobrazit kameru dveřní stanice v mobilu, odemknout, komunikovat, ukládat fotky a vstupovat do programu IP Convertoru.
