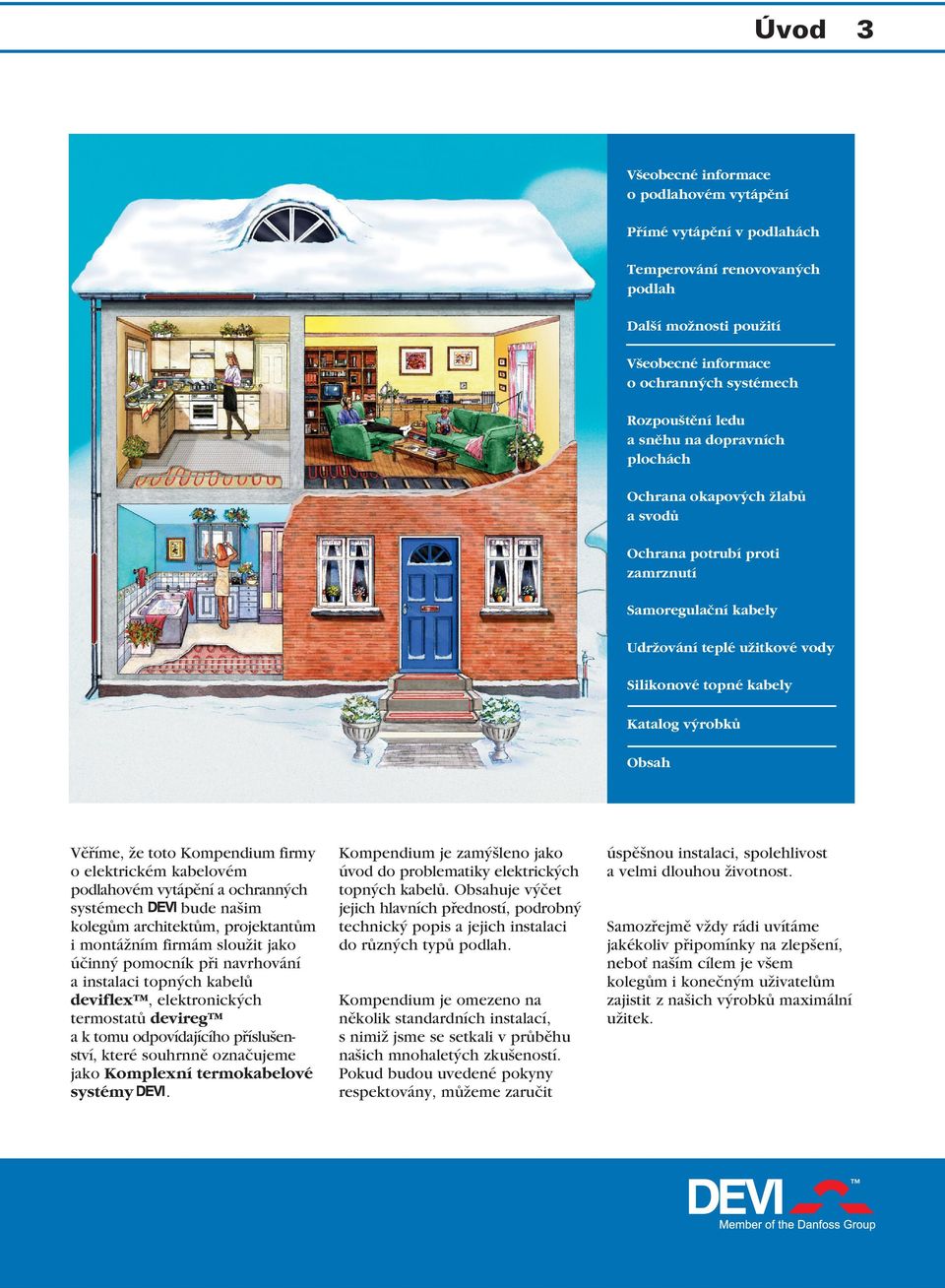

1 Úvod 3 Všeobecné informace o podlahovém vytápění Přímé vytápění v podlahách Temperování renovovaných podlah Další možnosti použití Všeobecné informace o ochranných systémech Rozpouštění ledu a sněhu na dopravních plochách Ochrana okapových žlabů a svodů Ochrana potrubí proti zamrznutí Samoregulační kabely Udržování teplé užitkové vody Silikonové topné kabely Katalog výrobků Obsah Věříme, že toto Kompendium firmy o elektrickém kabelovém podlahovém vytápění a ochranných systémech bude našim kolegům architektům, projektantům i montážním firmám sloužit jako účinný pomocník při navrhování a instalaci topných kabelů deviflex, elektronických termostatů devireg a k tomu odpovídajícího příslušenství, které souhrnně označujeme jako Komplexní termokabelové systémy. Kompendium je zamýšleno jako úvod do problematiky elektrických topných kabelů. Obsahuje výčet jejich hlavních předností, podrobný technický popis a jejich instalaci do různých typů podlah. Kompendium je omezeno na několik standardních instalací, s nimiž jsme se setkali v průběhu našich mnohaletých zkušeností. Pokud budou uvedené pokyny respektovány, můžeme zaručit úspěšnou instalaci, spolehlivost a velmi dlouhou životnost. Samozřejmě vždy rádi uvítáme jakékoliv připomínky na zlepšení, nebo naším cílem je všem kolegům i konečným uživatelům zajistit z našich výrobků maximální užitek.

2 4 Vytápěcí systém zítřka už dnes šetrný k přírodě i k Vaší peněžence Topný systém, který vyhovuje nárokům naší doby a současně je perspektivní i pro budoucnost, by měl splňovat několik požadavků: musí být variabilní a přizpůsobivý, musí mít nenáročnou obsluhu, přijatelné pořizovací náklady, nižší spotřebu energie než ostatní způsoby vytápění a konečně musí být šetrný vůči životnímu prostředí. Elektrické kabelové podlahové vytápění splňuje beze zbytku všechny tyto požadavky. Tajemství přirozeného a příjemně vnímaného tepla spočívá v rovnoměrném zahřátí všech povrchů v místnosti. Tepelné pohody můžeme dosáhnout i při nižší teplotě vzduchu. Lidé se cítí nejpříjemněji, pokud je obklopují předměty s ideální teplotou. I slunce nás ve skutečnosti nezahřívá prostřednictvím ohřátého vzduchu, ale ohřevem předmětů okolo nás a přímým sáláním. Na tomto principu je založeno elektrické podlahové vytápění, které rovnoměrně vyzařuje teplo z celého povrchu podlahy. Komfortní vytápění, sestávající z topných kabelů deviflex, upevňovacích pásů devifast a el. prvků pro řízení teploty devireg zajistí účinné, pohodlné a bezobslužné vytápění prakticky kdekoliv: v rodinných domcích, chatách, kancelářích, dílnách či sportovních halách. Velkou výhodou je, že Komfortní vytápění je možné instalovat do všech typů podlah, a už se jedná o nové betonové podlahy, koupelnové podlahy anebo nové i renovované dřevěné podlahy. Další předností Komfortního vytápění je jeho naprostá neviditelnost. Je instalováno v podlaze a při výběru a uspořádání nábytku nepřekáží realizaci nových zajímavých nápadů. Tento systém umožňuje vytápění bez radiátorů, konvektorů a jiných přídavných zařízení, zbytečně zabírajících prostor v interiéru. Komfortní vytápění poskytuje teplo příjemně...! Přednosti podlahového vytápění ideální rozložení teplot ve vertikálním a horizontálním směru a příznivá skladba předávání tepla 55 % sálavé a 45 % sdílené požadované teplo je ve spodní části místnosti, kde se převážně zdržujeme (viz graf č. 1) v horní polovině místnosti, kde se zpravidla nachází stavební prvky s vyšší tepelnou ztrátou je teplota nižší a tím jsou i tepelné ztráty nižší decentralizovaný způsob vytápění; každá místnost má možnost nastavení teploty v závislosti na čase k přeměně energie dochází v podlahové konstrukci; odpadají ztráty způsobené rozvody Vzhledem k užitné hodnotě Komfortní vytápění je jeho pořizovací cena nesrovnatelně nižší než cena jiných vytápěcích systémů s obdobnými parametry navíc se časem vrátí v úsporách energie při provozu. Životnost Komfortního vytápění je prakticky shodná s životností podlahy, do které byl nainstalován. Graf č. 1 Topné kabely deviflex vydrží stejně dlouho jako váš dům a to bez nutnosti jakékoliv údržby. Předpokládaná životnost elektronických termostatů je závislá na stádiu jejich vývoje v době instalace. Je zřejmé, že jejich výměna bude podstatně levnější a o mnoho snadnější než měnit celý topný systém včetně radiátorů, kotlů atd. Komfortní vytápění je šetrné k životnímu prostředí. Inteligentní vytápění využívá elektřinu patřící k energiím, které budeme mít k dispozici i v budoucnu. Není přímo závislá na přírodních surovinových zdrojích jejichž zásoby jsou vyčerpatelné (zemní plyn, apod.). Další velkou předností elektrické energie je přesná a snadná regulace. Komfortní vytápění využívá energii mnohem efektivněji než tradiční radiátorové vytápěcí systémy. Díky teplé podlaze a přesným elektronickým termostatům dosáhneme ideální tepelné pohody při teplotě místnosti o 2 3 C nižší. Prakticky to znamená o cca % menší spotřebu energie. Jak na těchto příkladech vidíte, existuje mnoho dobrých důvodů, proč zákazníkovi doporučit právě Komfortní vytápění.

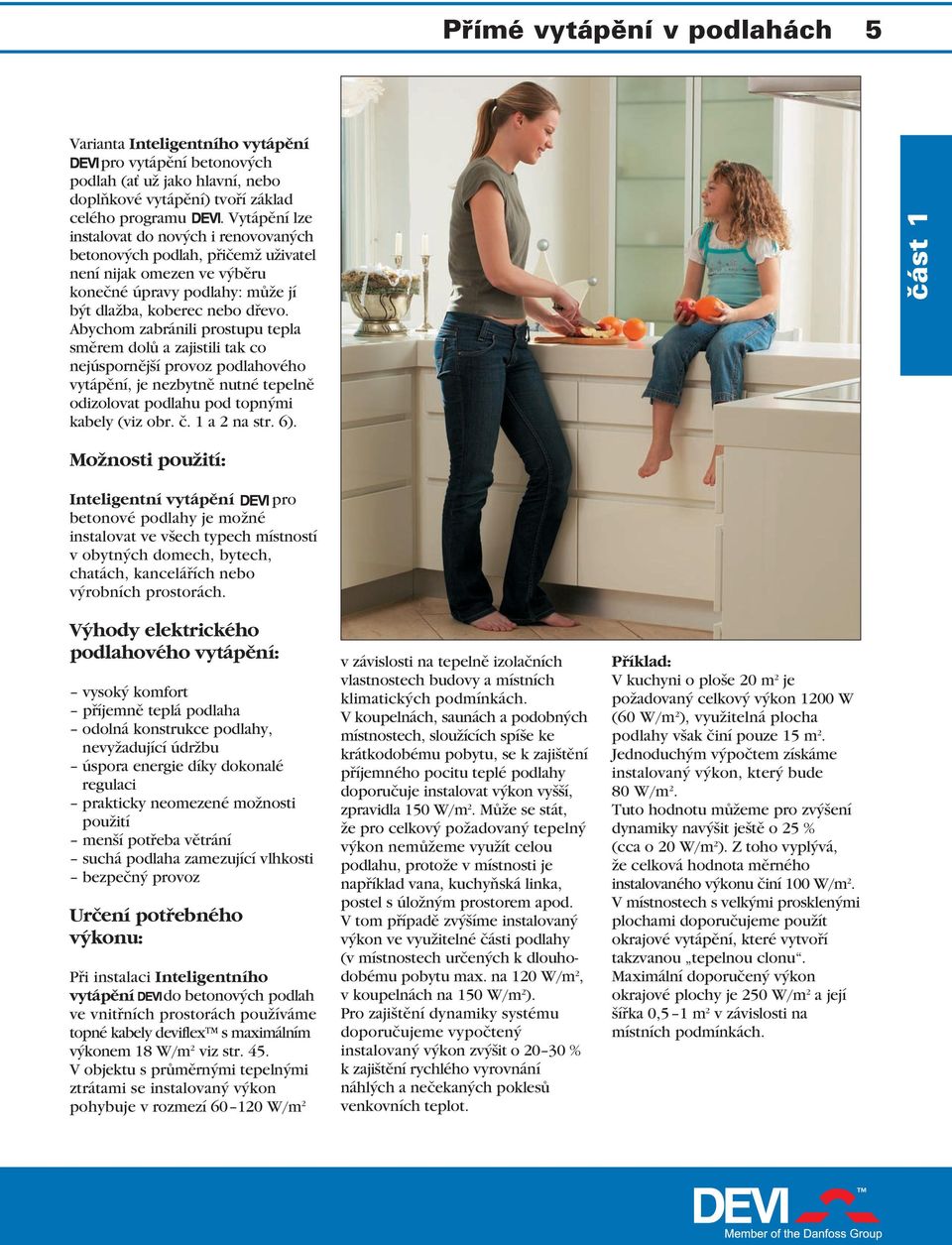

3 Přímé vytápění v podlahách 5 Varianta Inteligentního vytápění pro vytápění betonových podlah (a už jako hlavní, nebo doplňkové vytápění) tvoří základ celého programu. Vytápění lze instalovat do nových i renovovaných betonových podlah, přičemž uživatel není nijak omezen ve výběru konečné úpravy podlahy: může jí být dlažba, koberec nebo dřevo. Abychom zabránili prostupu tepla směrem dolů a zajistili tak co nejúspornější provoz podlahového vytápění, je nezbytně nutné tepelně odizolovat podlahu pod topnými kabely (viz obr. č. 1 a 2 na str. 6). Možnosti použití: Inteligentní vytápění pro betonové podlahy je možné instalovat ve všech typech místností v obytných domech, bytech, chatách, kancelářích nebo výrobních prostorách. Výhody elektrického podlahového vytápění: vysoký komfort příjemně teplá podlaha odolná konstrukce podlahy, nevyžadující údržbu úspora energie díky dokonalé regulaci prakticky neomezené možnosti použití menší potřeba větrání suchá podlaha zamezující vlhkosti bezpečný provoz Určení potřebného výkonu: Při instalaci Inteligentního vytápění do betonových podlah ve vnitřních prostorách používáme topné kabely deviflex s maximálním výkonem 18 W/m 2 viz str. 45. V objektu s průměrnými tepelnými ztrátami se instalovaný výkon pohybuje v rozmezí W/m 2 v závislosti na tepelně izolačních vlastnostech budovy a místních klimatických podmínkách. V koupelnách, saunách a podobných místnostech, sloužících spíše ke krátkodobému pobytu, se k zajištění příjemného pocitu teplé podlahy doporučuje instalovat výkon vyšší, zpravidla 150 W/m 2. Může se stát, že pro celkový požadovaný tepelný výkon nemůžeme využít celou podlahu, protože v místnosti je například vana, kuchyňská linka, postel s úložným prostorem apod. V tom případě zvýšíme instalovaný výkon ve využitelné části podlahy (v místnostech určených k dlouhodobému pobytu max. na 120 W/m 2, v koupelnách na 150 W/m 2 ). Pro zajištění dynamiky systému doporučujeme vypočtený instalovaný výkon zvýšit o % k zajištění rychlého vyrovnání náhlých a nečekaných poklesů venkovních teplot. Příklad: V kuchyni o ploše 20 m 2 je požadovaný celkový výkon 1200 W (60 W/m 2 ), využitelná plocha podlahy však činí pouze 15 m 2. Jednoduchým výpočtem získáme instalovaný výkon, který bude 80 W/m 2. Tuto hodnotu můžeme pro zvýšení dynamiky navýšit ještě o 25 % (cca o 20 W/m 2 ). Z toho vyplývá, že celková hodnota měrného instalovaného výkonu činí 100 W/m 2. V místnostech s velkými prosklenými plochami doporučujeme použít okrajové vytápění, které vytvoří takzvanou tepelnou clonu. Maximální doporučený výkon okrajové plochy je 250 W/m 2 a její šířka 0,5 1 m 2 v závislosti na místních podmínkách.

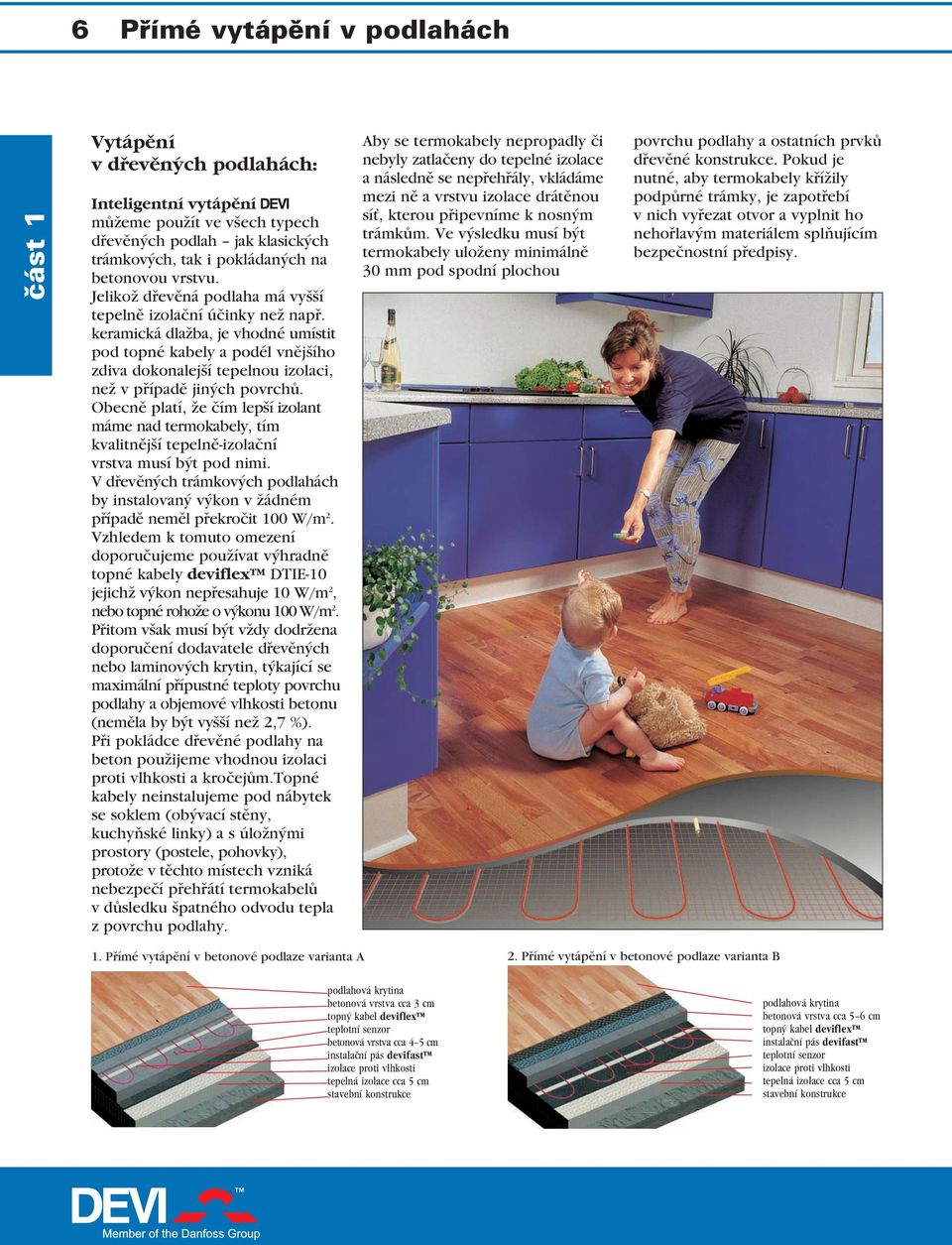

4 6 Přímé vytápění v podlahách Vytápění v dřevěných podlahách: Inteligentní vytápění můžeme použít ve všech typech dřevěných podlah jak klasických trámkových, tak i pokládaných na betonovou vrstvu. Jelikož dřevěná podlaha má vyšší tepelně izolační účinky než např. keramická dlažba, je vhodné umístit pod topné kabely a podél vnějšího zdiva dokonalejší tepelnou izolaci, než v případě jiných povrchů. Obecně platí, že čím lepší izolant máme nad termokabely, tím kvalitnější tepelně-izolační vrstva musí být pod nimi. V dřevěných trámkových podlahách by instalovaný výkon v žádném případě neměl překročit 100 W/m 2. Vzhledem k tomuto omezení doporučujeme používat výhradně topné kabely deviflex DTIE-10 jejichž výkon nepřesahuje 10 W/m 2, nebo topné rohože o výkonu 100 W/m 2. Přitom však musí být vždy dodržena doporučení dodavatele dřevěných nebo laminových krytin, týkající se maximální přípustné teploty povrchu podlahy a objemové vlhkosti betonu (neměla by být vyšší než 2,7 %). Při pokládce dřevěné podlahy na beton použijeme vhodnou izolaci proti vlhkosti a kročejům.topné kabely neinstalujeme pod nábytek se soklem (obývací stěny, kuchyňské linky) a s úložnými prostory (postele, pohovky), protože v těchto místech vzniká nebezpečí přehřátí termokabelů v důsledku špatného odvodu tepla z povrchu podlahy. Aby se termokabely nepropadly či nebyly zatlačeny do tepelné izolace a následně se nepřehřály, vkládáme mezi ně a vrstvu izolace drátěnou sí, kterou připevníme k nosným trámkům. Ve výsledku musí být termokabely uloženy minimálně 30 mm pod spodní plochou povrchu podlahy a ostatních prvků dřevěné konstrukce. Pokud je nutné, aby termokabely křížily podpůrné trámky, je zapotřebí v nich vyřezat otvor a vyplnit ho nehořlavým materiálem splňujícím bezpečnostní předpisy. 1. Přímé vytápění v betonové podlaze varianta A 2. Přímé vytápění v betonové podlaze varianta B podlahová krytina betonová vrstva cca 3 cm topný kabel deviflex teplotní senzor betonová vrstva cca 4 5 cm instalační pás devifast izolace proti vlhkosti tepelná izolace cca 5 cm stavební konstrukce podlahová krytina betonová vrstva cca 5 6 cm topný kabel deviflex instalační pás devifast teplotní senzor izolace proti vlhkosti tepelná izolace cca 5 cm stavební konstrukce

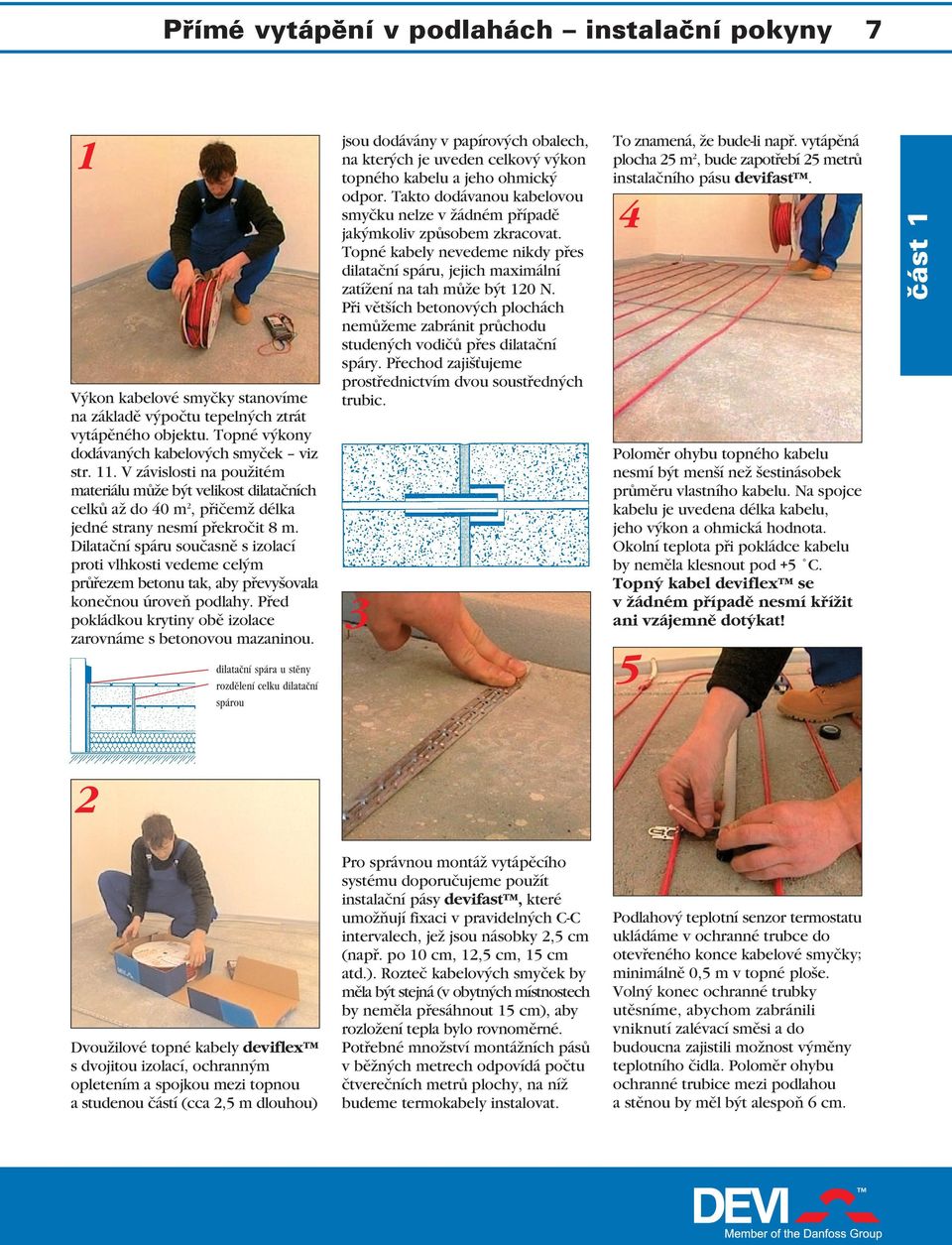

5 Přímé vytápění v podlahách instalační pokyny 7 1 Výkon kabelové smyčky stanovíme na základě výpočtu tepelných ztrát vytápěného objektu. Topné výkony dodávaných kabelových smyček viz str. 11. V závislosti na použitém materiálu může být velikost dilatačních celků až do 40 m 2, přičemž délka jedné strany nesmí překročit 8 m. Dilatační spáru současně s izolací proti vlhkosti vedeme celým průřezem betonu tak, aby převyšovala konečnou úroveň podlahy. Před pokládkou krytiny obě izolace zarovnáme s betonovou mazaninou. dilatační spára u stěny rozdělení celku dilatační spárou jsou dodávány v papírových obalech, na kterých je uveden celkový výkon topného kabelu a jeho ohmický odpor. Takto dodávanou kabelovou smyčku nelze v žádném případě jakýmkoliv způsobem zkracovat. Topné kabely nevedeme nikdy přes dilatační spáru, jejich maximální zatížení na tah může být 120 N. Při větších betonových plochách nemůžeme zabránit průchodu studených vodičů přes dilatační spáry. Přechod zajiš ujeme prostřednictvím dvou soustředných trubic. 3 To znamená, že bude-li např. vytápěná plocha 25 m 2, bude zapotřebí 25 metrů instalačního pásu devifast. 4 Poloměr ohybu topného kabelu nesmí být menší než šestinásobek průměru vlastního kabelu. Na spojce kabelu je uvedena délka kabelu, jeho výkon a ohmická hodnota. Okolní teplota při pokládce kabelu by neměla klesnout pod +5 C. Topný kabel deviflex se v žádném případě nesmí křížit ani vzájemně dotýkat! 5 2 Dvoužilové topné kabely deviflex s dvojitou izolací, ochranným opletením a spojkou mezi topnou a studenou částí (cca 2,5 m dlouhou) Pro správnou montáž vytápěcího systému doporučujeme použít instalační pásy devifast, které umožňují fixaci v pravidelných C-C intervalech, jež jsou násobky 2,5 cm (např. po 10 cm, 12,5 cm, 15 cm atd.). Rozteč kabelových smyček by měla být stejná (v obytných místnostech by neměla přesáhnout 15 cm), aby rozložení tepla bylo rovnoměrné. Potřebné množství montážních pásů v běžných metrech odpovídá počtu čtverečních metrů plochy, na níž budeme termokabely instalovat. Podlahový teplotní senzor termostatu ukládáme v ochranné trubce do otevřeného konce kabelové smyčky; minimálně 0,5 m v topné ploše. Volný konec ochranné trubky utěsníme, abychom zabránili vniknutí zalévací směsi a do budoucna zajistili možnost výměny teplotního čidla. Poloměr ohybu ochranné trubice mezi podlahou a stěnou by měl být alespoň 6 cm.

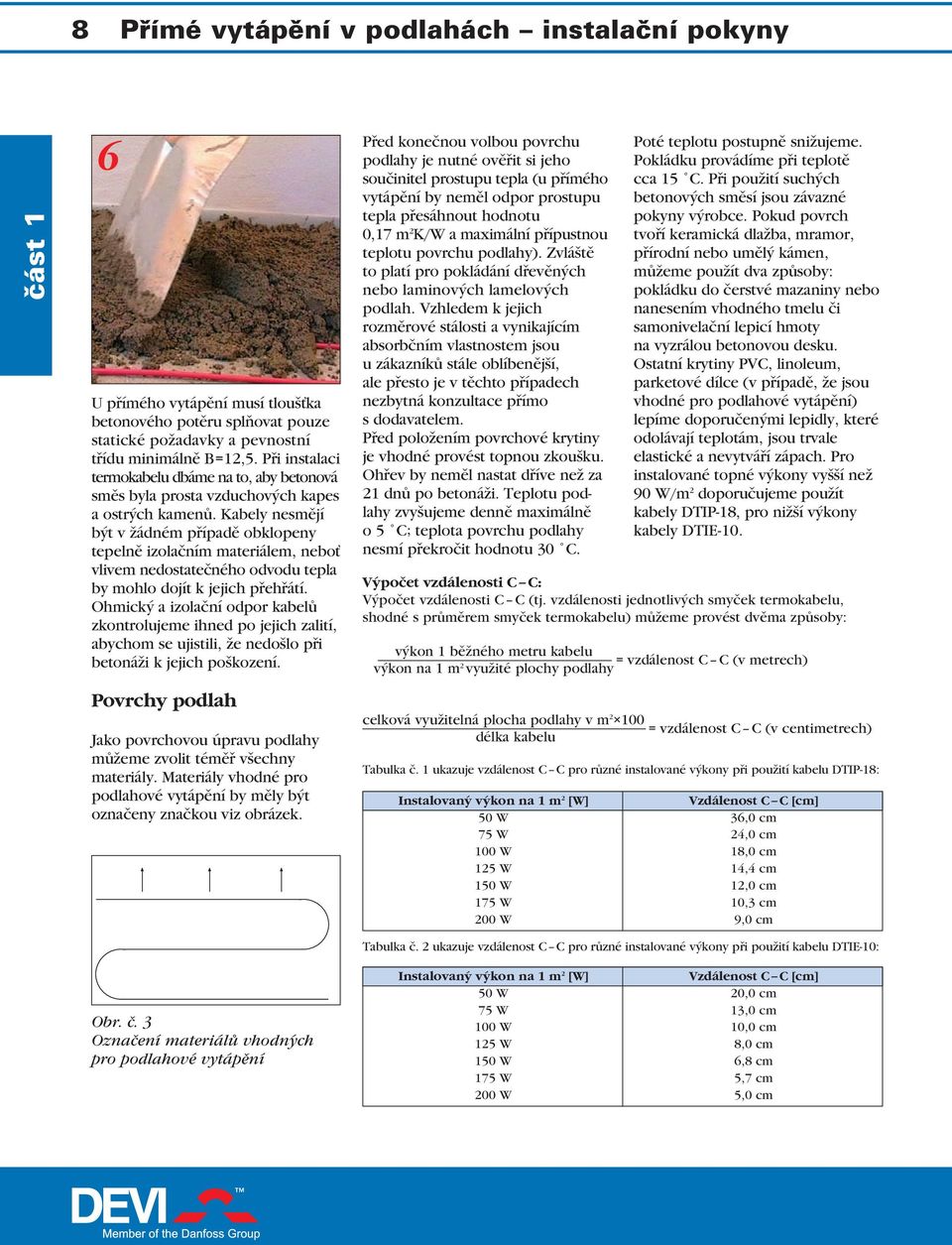

6 8 Přímé vytápění v podlahách instalační pokyny 6 U přímého vytápění musí tlouš ka betonového potěru splňovat pouze statické požadavky a pevnostní třídu minimálně B=12,5. Při instalaci termokabelu dbáme na to, aby betonová směs byla prosta vzduchových kapes a ostrých kamenů. Kabely nesmějí být v žádném případě obklopeny tepelně izolačním materiálem, nebo vlivem nedostatečného odvodu tepla by mohlo dojít k jejich přehřátí. Ohmický a izolační odpor kabelů zkontrolujeme ihned po jejich zalití, abychom se ujistili, že nedošlo při betonáži k jejich poškození. Povrchy podlah Jako povrchovou úpravu podlahy můžeme zvolit téměř všechny materiály. Materiály vhodné pro podlahové vytápění by měly být označeny značkou viz obrázek. Obr. č. 3 Označení materiálů vhodných pro podlahové vytápění Před konečnou volbou povrchu podlahy je nutné ověřit si jeho součinitel prostupu tepla (u přímého vytápění by neměl odpor prostupu tepla přesáhnout hodnotu 0,17 m 2 K/W a maximální přípustnou teplotu povrchu podlahy). Zvláště to platí pro pokládání dřevěných nebo laminových lamelových podlah. Vzhledem k jejich rozměrové stálosti a vynikajícím absorbčním vlastnostem jsou u zákazníků stále oblíbenější, ale přesto je v těchto případech nezbytná konzultace přímo s dodavatelem. Před položením povrchové krytiny je vhodné provést topnou zkoušku. Ohřev by neměl nastat dříve než za 21 dnů po betonáži. Teplotu podlahy zvyšujeme denně maximálně o 5 C; teplota povrchu podlahy nesmí překročit hodnotu 30 C. Poté teplotu postupně snižujeme. Pokládku provádíme při teplotě cca 15 C. Při použití suchých betonových směsí jsou závazné pokyny výrobce. Pokud povrch tvoří keramická dlažba, mramor, přírodní nebo umělý kámen, můžeme použít dva způsoby: pokládku do čerstvé mazaniny nebo nanesením vhodného tmelu či samonivelační lepicí hmoty na vyzrálou betonovou desku. Ostatní krytiny PVC, linoleum, parketové dílce (v případě, že jsou vhodné pro podlahové vytápění) lepíme doporučenými lepidly, které odolávají teplotám, jsou trvale elastické a nevytváří zápach. Pro instalované topné výkony vyšší než 90 W/m 2 doporučujeme použít kabely DTIP-18, pro nižší výkony kabely DTIE-10. Výpočet vzdálenosti C C: Výpočet vzdálenosti C C (tj. vzdálenosti jednotlivých smyček termokabelu, shodné s průměrem smyček termokabelu) můžeme provést dvěma způsoby: výkon 1 běžného metru kabelu = vzdálenost C C (v metrech) výkon na 1 m 2 využité plochy podlahy celková využitelná plocha podlahy v m = vzdálenost C C (v centimetrech) délka kabelu Tabulka č. 1 ukazuje vzdálenost C C pro různé instalované výkony při použití kabelu DTIP-18: Instalovaný výkon na 1 m 2 [W] Vzdálenost C C [cm] 50 W 36,0 cm 75 W 24,0 cm 100 W 18,0 cm 125 W 14,4 cm 150 W 12,0 cm 175 W 10,3 cm 200 W 9,0 cm Tabulka č. 2 ukazuje vzdálenost C C pro různé instalované výkony při použití kabelu DTIE-10: Instalovaný výkon na 1 m 2 [W] Vzdálenost C C [cm] 50 W 20,0 cm 75 W 13,0 cm 100 W 10,0 cm 125 W 8,0 cm 150 W 6,8 cm 175 W 5,7 cm 200 W 5,0 cm

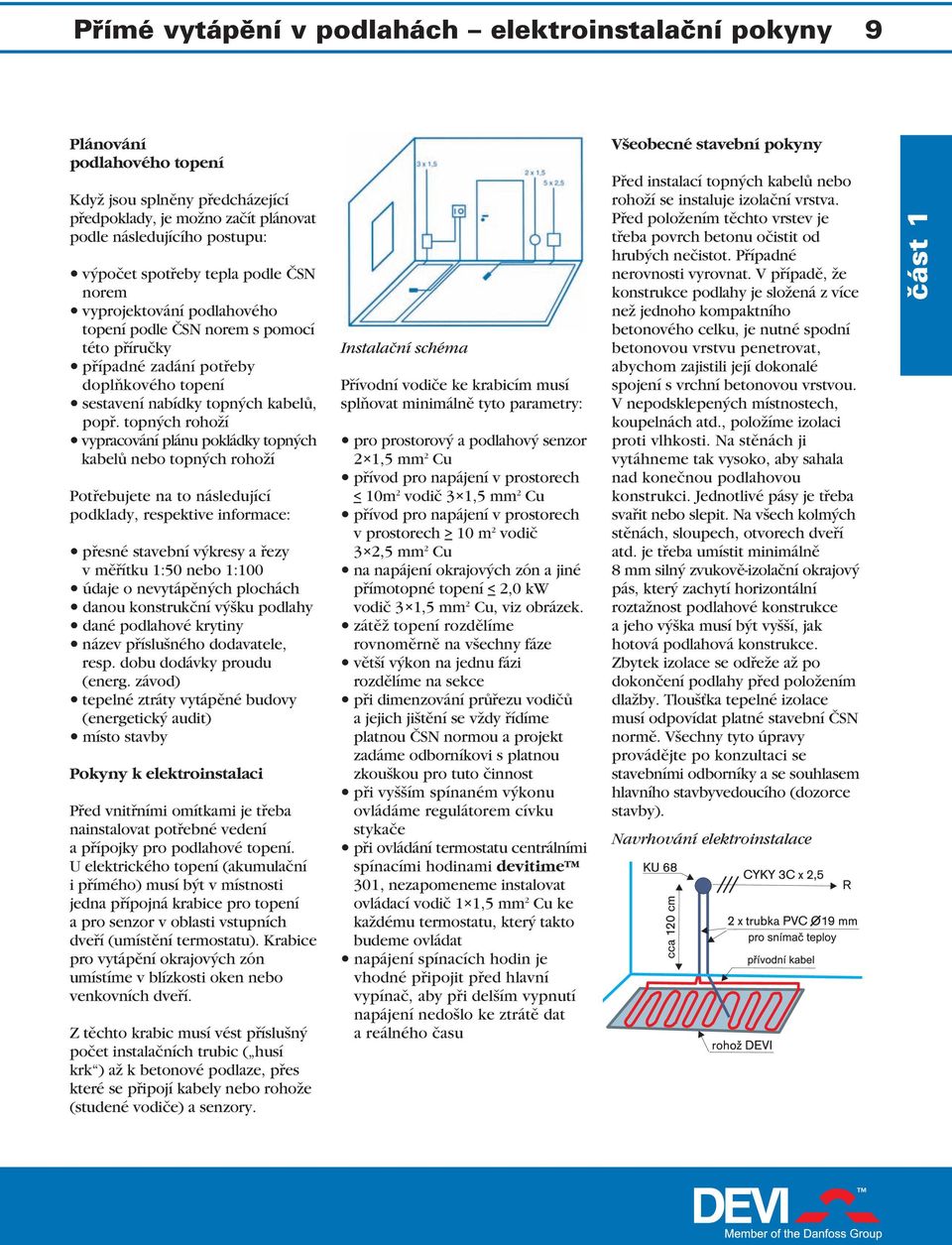

7 Přímé vytápění v podlahách elektroinstalační pokyny 9 Plánování podlahového topení Když jsou splněny předcházející předpoklady, je možno začít plánovat podle následujícího postupu: výpočet spotřeby tepla podle ČSN norem vyprojektování podlahového topení podle ČSN norem s pomocí této příručky případné zadání potřeby doplňkového topení sestavení nabídky topných kabelů, popř. topných rohoží vypracování plánu pokládky topných kabelů nebo topných rohoží Potřebujete na to následující podklady, respektive informace: přesné stavební výkresy a řezy v měřítku 1:50 nebo 1:100 údaje o nevytápěných plochách danou konstrukční výšku podlahy dané podlahové krytiny název příslušného dodavatele, resp. dobu dodávky proudu (energ. závod) tepelné ztráty vytápěné budovy (energetický audit) místo stavby Pokyny k elektroinstalaci Před vnitřními omítkami je třeba nainstalovat potřebné vedení a přípojky pro podlahové topení. U elektrického topení (akumulační i přímého) musí být v místnosti jedna přípojná krabice pro topení a pro senzor v oblasti vstupních dveří (umístění termostatu). Krabice pro vytápění okrajových zón umístíme v blízkosti oken nebo venkovních dveří. Z těchto krabic musí vést příslušný počet instalačních trubic ( husí krk ) až k betonové podlaze, přes které se připojí kabely nebo rohože (studené vodiče) a senzory. Instalační schéma Přívodní vodiče ke krabicím musí splňovat minimálně tyto parametry: pro prostorový a podlahový senzor 2 1,5 mm 2 Cu přívod pro napájení v prostorech <_ 10m 2 vodič 3 1,5 mm 2 Cu přívod pro napájení v prostorech v prostorech >_ 10 m 2 vodič 3 2,5 mm 2 Cu na napájení okrajových zón a jiné přímotopné topení <_ 2,0 kw vodič 3 1,5 mm 2 Cu, viz obrázek. zátěž topení rozdělíme rovnoměrně na všechny fáze větší výkon na jednu fázi rozdělíme na sekce při dimenzování průřezu vodičů a jejich jištění se vždy řídíme platnou ČSN normou a projekt zadáme odborníkovi s platnou zkouškou pro tuto činnost při vyšším spínaném výkonu ovládáme regulátorem cívku stykače při ovládání termostatu centrálními spínacími hodinami devitime 301, nezapomeneme instalovat ovládací vodič 1 1,5 mm 2 Cu ke každému termostatu, který takto budeme ovládat napájení spínacích hodin je vhodné připojit před hlavní vypínač, aby při delším vypnutí napájení nedošlo ke ztrátě dat a reálného času Všeobecné stavební pokyny Před instalací topných kabelů nebo rohoží se instaluje izolační vrstva. Před položením těchto vrstev je třeba povrch betonu očistit od hrubých nečistot. Případné nerovnosti vyrovnat. V případě, že konstrukce podlahy je složená z více než jednoho kompaktního betonového celku, je nutné spodní betonovou vrstvu penetrovat, abychom zajistili její dokonalé spojení s vrchní betonovou vrstvou. V nepodsklepených místnostech, koupelnách atd., položíme izolaci proti vlhkosti. Na stěnách ji vytáhneme tak vysoko, aby sahala nad konečnou podlahovou konstrukci. Jednotlivé pásy je třeba svařit nebo slepit. Na všech kolmých stěnách, sloupech, otvorech dveří atd. je třeba umístit minimálně 8 mm silný zvukově-izolační okrajový pás, který zachytí horizontální roztažnost podlahové konstrukce a jeho výška musí být vyšší, jak hotová podlahová konstrukce. Zbytek izolace se odřeže až po dokončení podlahy před položením dlažby. Tlouš ka tepelné izolace musí odpovídat platné stavební ČSN normě. Všechny tyto úpravy provádějte po konzultaci se stavebními odborníky a se souhlasem hlavního stavbyvedoucího (dozorce stavby). Navrhování elektroinstalace

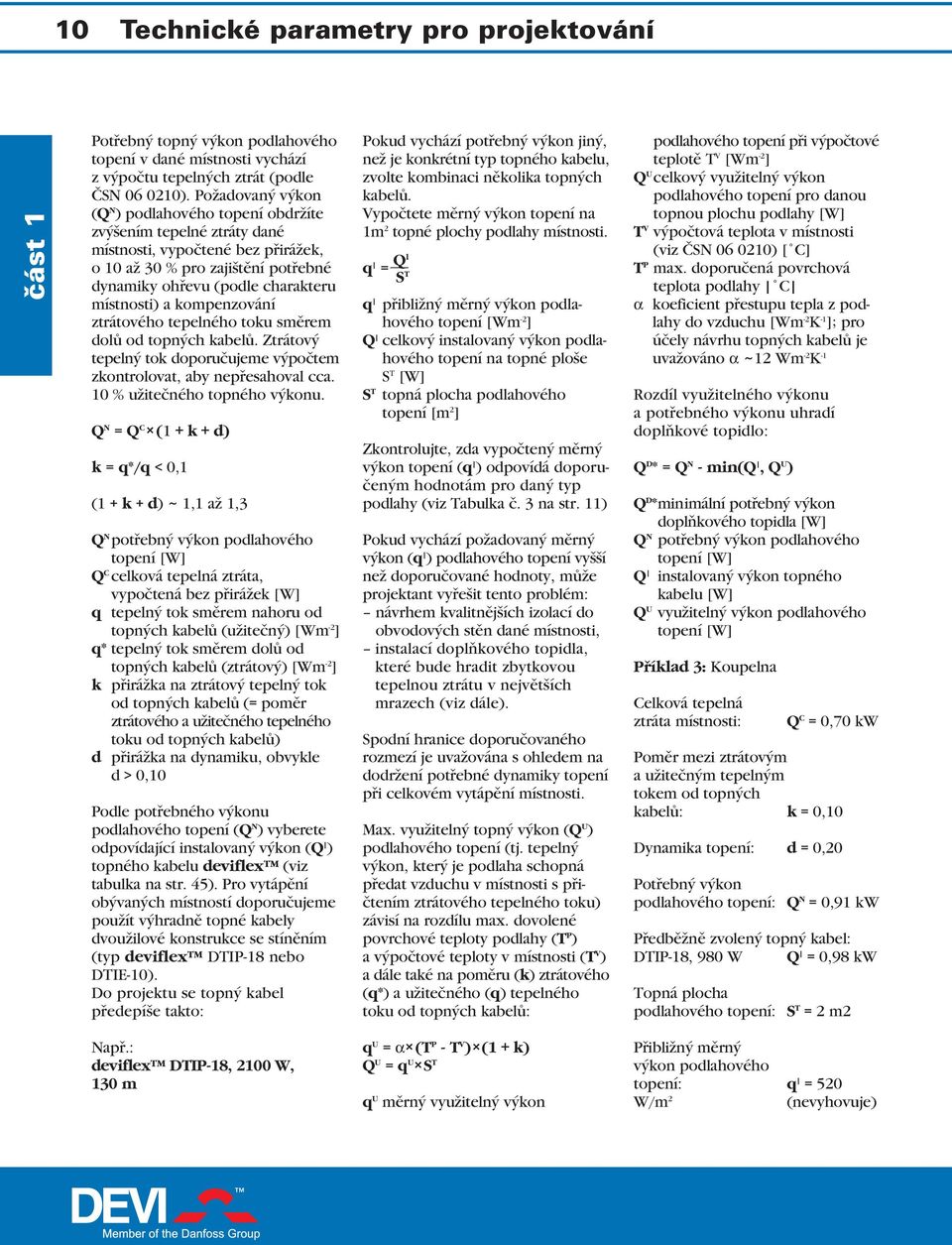

8 10 Technické parametry pro projektování Potřebný topný výkon podlahového topení v dané místnosti vychází z výpočtu tepelných ztrát (podle ČSN ). Požadovaný výkon (Q N ) podlahového topení obdržíte zvýšením tepelné ztráty dané místnosti, vypočtené bez přirážek, o 10 až 30 % pro zajištění potřebné dynamiky ohřevu (podle charakteru místnosti) a kompenzování ztrátového tepelného toku směrem dolů od topných kabelů. Ztrátový tepelný tok doporučujeme výpočtem zkontrolovat, aby nepřesahoval cca. 10 % užitečného topného výkonu. Q N = Q C (1 + k + d) k = q*/q < 0,1 (1 + k + d) ~ 1,1 až 1,3 Q N potřebný výkon podlahového topení [W] Q C celková tepelná ztráta, vypočtená bez přirážek [W] q tepelný tok směrem nahoru od topných kabelů (užitečný) [Wm -2 ] q* tepelný tok směrem dolů od topných kabelů (ztrátový) [Wm -2 ] k přirážka na ztrátový tepelný tok od topných kabelů (= poměr ztrátového a užitečného tepelného toku od topných kabelů) d přirážka na dynamiku, obvykle d > 0,10 Podle potřebného výkonu podlahového topení (Q N ) vyberete odpovídající instalovaný výkon (Q ) topného kabelu deviflex (viz tabulka na str. 45). Pro vytápění obývaných místností doporučujeme použít výhradně topné kabely dvoužilové konstrukce se stíněním (typ deviflex DTIP-18 nebo DTIE-10). Do projektu se topný kabel předepíše takto: Pokud vychází potřebný výkon jiný, než je konkrétní typ topného kabelu, zvolte kombinaci několika topných kabelů. Vypočtete měrný výkon topení na 1m 2 topné plochy podlahy místnosti. q = Ql S T q přibližný měrný výkon podlahového topení [Wm -2 ] Q celkový instalovaný výkon podlahového topení na topné ploše S T [W] S T topná plocha podlahového topení [m 2 ] Zkontrolujte, zda vypočtený měrný výkon topení (q ) odpovídá doporučeným hodnotám pro daný typ podlahy (viz Tabulka č. 3 na str. 11) Pokud vychází požadovaný měrný výkon (q ) podlahového topení vyšší než doporučované hodnoty, může projektant vyřešit tento problém: návrhem kvalitnějších izolací do obvodových stěn dané místnosti, instalací doplňkového topidla, které bude hradit zbytkovou tepelnou ztrátu v největších mrazech (viz dále). Spodní hranice doporučovaného rozmezí je uvažována s ohledem na dodržení potřebné dynamiky topení při celkovém vytápění místnosti. Max. využitelný topný výkon (Q U ) podlahového topení (tj. tepelný výkon, který je podlaha schopná předat vzduchu v místnosti s přičtením ztrátového tepelného toku) závisí na rozdílu max. dovolené povrchové teploty podlahy (T P ) a výpočtové teploty v místnosti (T V ) a dále také na poměru (k) ztrátového (q*) a užitečného (q) tepelného toku od topných kabelů: podlahového topení při výpočtové teplotě T V [Wm -2 ] Q U celkový využitelný výkon podlahového topení pro danou topnou plochu podlahy [W] T V výpočtová teplota v místnosti (viz ČSN ) [ C] T P max. doporučená povrchová teplota podlahy C koeficient přestupu tepla z podlahy do vzduchu [Wm -2 K -1 ]; pro účely návrhu topných kabelů je uvažováno ~ 12 Wm -2 K -1 Rozdíl využitelného výkonu a potřebného výkonu uhradí doplňkové topidlo: Q D * = Q N - min(q, Q U ) Q D *minimální potřebný výkon doplňkového topidla [W] Q N potřebný výkon podlahového topení [W] Q instalovaný výkon topného kabelu [W] Q U využitelný výkon podlahového topení [W] Příklad 3: Koupelna Celková tepelná ztráta místnosti: Q C = 0,70 kw Poměr mezi ztrátovým a užitečným tepelným tokem od topných kabelů: k = 0,10 Dynamika topení: d = 0,20 Potřebný výkon podlahového topení: Q N = 0,91 kw Předběžně zvolený topný kabel: DTIP-18, 980 W Q = 0,98 kw Topná plocha podlahového topení: S T = 2 m2 Např.: deviflex DTIP-18, 2100 W, 130 m q U = (T P - T V ) (1 + k) Q U = q U S T q U měrný využitelný výkon Přibližný měrný výkon podlahového topení: q = 520 W/m 2 (nevyhovuje)

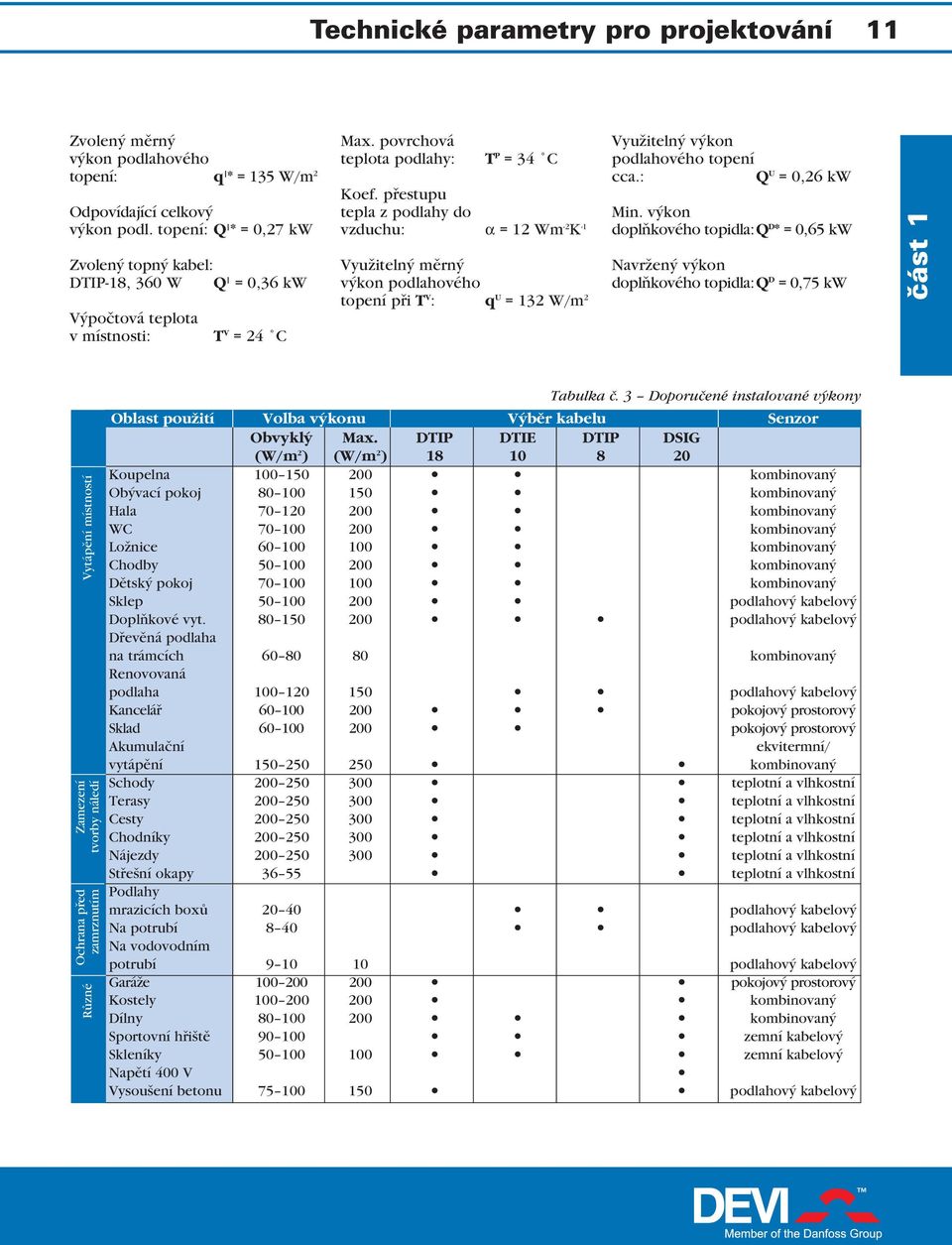

9 Technické parametry pro projektování 11 Zvolený měrný výkon podlahového topení: q * = 135 W/m 2 Odpovídající celkový výkon podl. topení: Q * = 0,27 kw Zvolený topný kabel: DTIP-18, 360 W Q = 0,36 kw Výpočtová teplota v místnosti: T V = 24 C Max. povrchová teplota podlahy: T P = 34 C Koef. přestupu tepla z podlahy do vzduchu: = 12 Wm -2 K -1 Využitelný měrný výkon podlahového topení při T V : q U = 132 W/m 2 Využitelný výkon podlahového topení cca.: Q U = 0,26 kw Min. výkon doplňkového topidla:q D * = 0,65 kw Navržený výkon doplňkového topidla:q D = 0,75 kw Různé Vytápění místností Zamezení tvorby náledí Ochrana před zamrznutím Tabulka č. 3 Doporučené instalované výkony Oblast použití Volba výkonu Výběr kabelu Senzor Obvyklý Max. DTIP DTIE DTIP DSIG (W/m 2 ) (W/m 2 ) Koupelna kombinovaný Obývací pokoj kombinovaný Hala kombinovaný WC kombinovaný Ložnice kombinovaný Chodby kombinovaný Dětský pokoj kombinovaný Sklep podlahový kabelový Doplňkové vyt podlahový kabelový Dřevěná podlaha na trámcích kombinovaný Renovovaná podlaha podlahový kabelový Kancelář pokojový prostorový Sklad pokojový prostorový Akumulační ekvitermní/ vytápění kombinovaný Schody teplotní a vlhkostní Terasy teplotní a vlhkostní Cesty teplotní a vlhkostní Chodníky teplotní a vlhkostní Nájezdy teplotní a vlhkostní Střešní okapy teplotní a vlhkostní Podlahy mrazicích boxů podlahový kabelový Na potrubí 8 40 podlahový kabelový Na vodovodním potrubí podlahový kabelový Garáže pokojový prostorový Kostely kombinovaný Dílny kombinovaný Sportovní hřiště zemní kabelový Skleníky zemní kabelový Napětí 400 V Vysoušení betonu podlahový kabelový

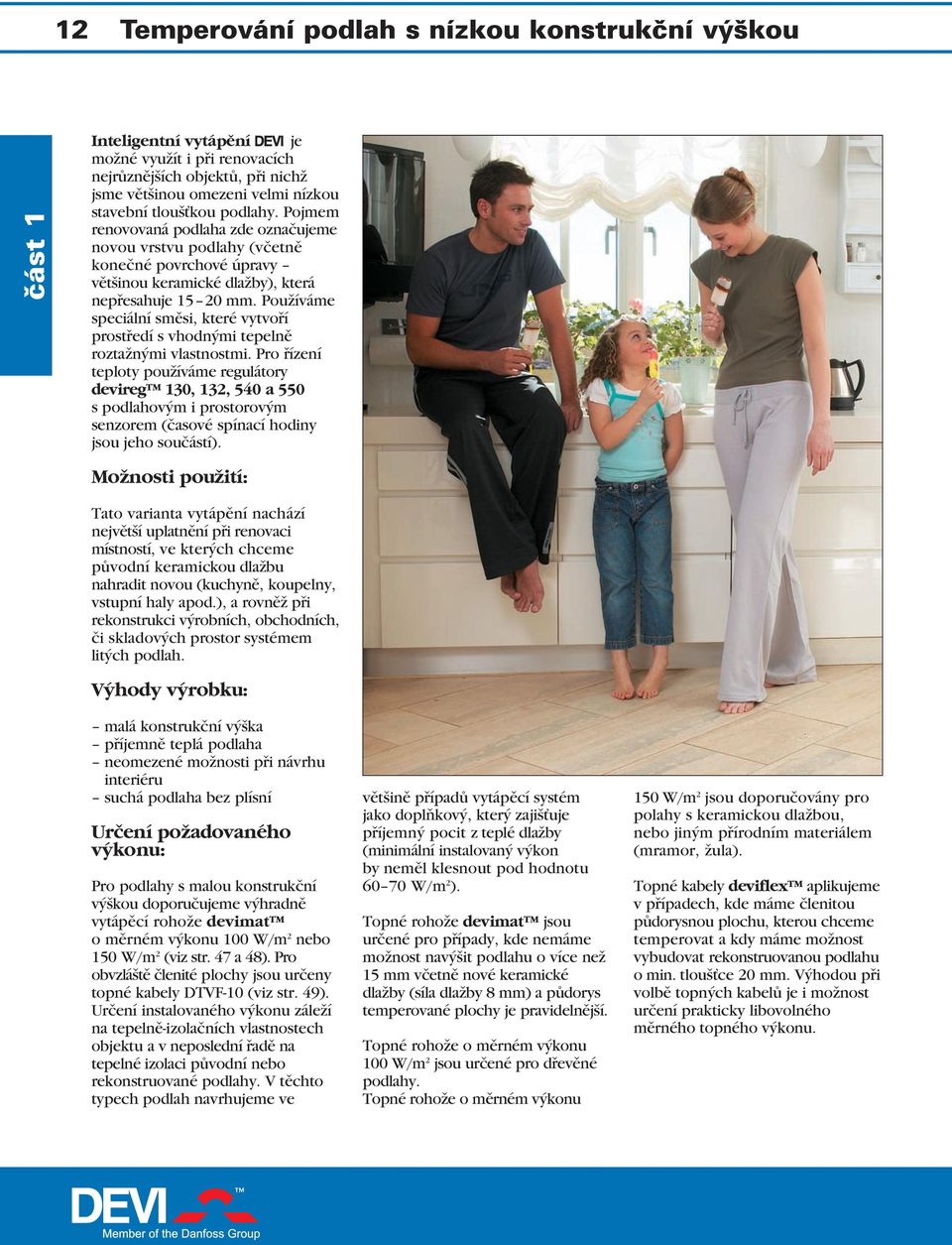

10 12 Temperování podlah s nízkou konstrukční výškou Inteligentní vytápění je možné využít i při renovacích nejrůznějších objektů, při nichž jsme většinou omezeni velmi nízkou stavební tlouš kou podlahy. Pojmem renovovaná podlaha zde označujeme novou vrstvu podlahy (včetně konečné povrchové úpravy většinou keramické dlažby), která nepřesahuje mm. Používáme speciální směsi, které vytvoří prostředí s vhodnými tepelně roztažnými vlastnostmi. Pro řízení teploty používáme regulátory devireg 130, 132, 540 a 550 s podlahovým i prostorovým senzorem (časové spínací hodiny jsou jeho součástí). Možnosti použití: Tato varianta vytápění nachází největší uplatnění při renovaci místností, ve kterých chceme původní keramickou dlažbu nahradit novou (kuchyně, koupelny, vstupní haly apod.), a rovněž při rekonstrukci výrobních, obchodních, či skladových prostor systémem litých podlah. Výhody výrobku: malá konstrukční výška příjemně teplá podlaha neomezené možnosti při návrhu interiéru suchá podlaha bez plísní Určení požadovaného výkonu: Pro podlahy s malou konstrukční výškou doporučujeme výhradně vytápěcí rohože devimat o měrném výkonu 100 W/m 2 nebo 150 W/m 2 (viz str. 47 a 48). Pro obvzláště členité plochy jsou určeny topné kabely DTVF-10 (viz str. 49). Určení instalovaného výkonu záleží na tepelně-izolačních vlastnostech objektu a v neposlední řadě na tepelné izolaci původní nebo rekonstruované podlahy. V těchto typech podlah navrhujeme ve většině případů vytápěcí systém jako doplňkový, který zajiš uje příjemný pocit z teplé dlažby (minimální instalovaný výkon by neměl klesnout pod hodnotu W/m 2 ). Topné rohože devimat jsou určené pro případy, kde nemáme možnost navýšit podlahu o více než 15 mm včetně nové keramické dlažby (síla dlažby 8 mm) a půdorys temperované plochy je pravidelnější. Topné rohože o měrném výkonu 100 W/m 2 jsou určené pro dřevěné podlahy. Topné rohože o měrném výkonu 150 W/m 2 jsou doporučovány pro polahy s keramickou dlažbou, nebo jiným přírodním materiálem (mramor, žula). Topné kabely deviflex aplikujeme v případech, kde máme členitou půdorysnou plochu, kterou chceme temperovat a kdy máme možnost vybudovat rekonstruovanou podlahu o min. tlouš ce 20 mm. Výhodou při volbě topných kabelů je i možnost určení prakticky libovolného měrného topného výkonu.

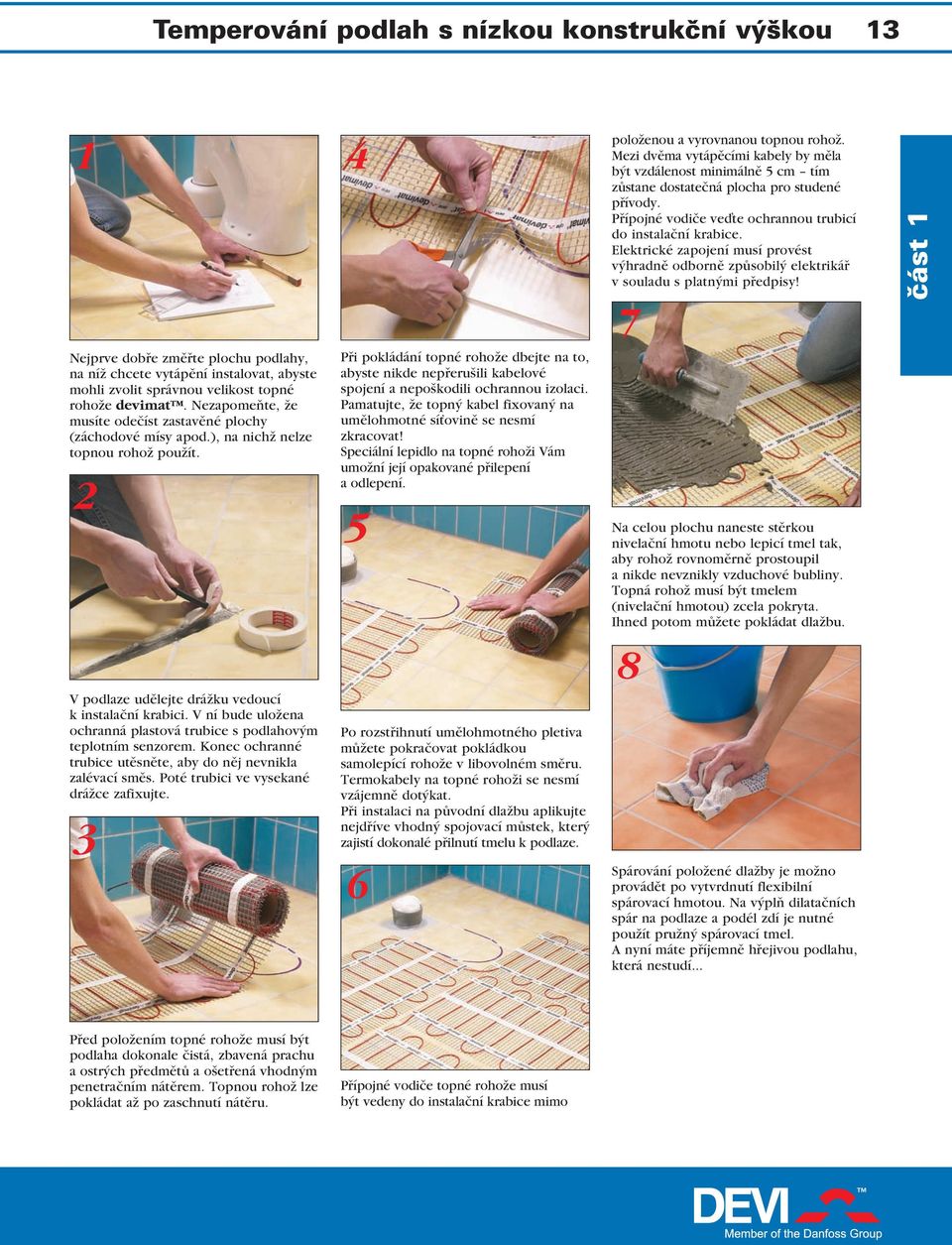

11 Temperování podlah s nízkou konstrukční výškou Nejprve dobře změřte plochu podlahy, na níž chcete vytápění instalovat, abyste mohli zvolit správnou velikost topné rohože devimat. Nezapomeňte, že musíte odečíst zastavěné plochy (záchodové mísy apod.), na nichž nelze topnou rohož použít. 2 V podlaze udělejte drážku vedoucí k instalační krabici. V ní bude uložena ochranná plastová trubice s podlahovým teplotním senzorem. Konec ochranné trubice utěsněte, aby do něj nevnikla zalévací směs. Poté trubici ve vysekané drážce zafixujte. 3 Při pokládání topné rohože dbejte na to, abyste nikde nepřerušili kabelové spojení a nepoškodili ochrannou izolaci. Pamatujte, že topný kabel fixovaný na umělohmotné sí ovině se nesmí zkracovat! Speciální lepidlo na topné rohoži Vám umožní její opakované přilepení a odlepení. 5 Po rozstřihnutí umělohmotného pletiva můžete pokračovat pokládkou samolepící rohože v libovolném směru. Termokabely na topné rohoži se nesmí vzájemně dotýkat. Při instalaci na původní dlažbu aplikujte nejdříve vhodný spojovací můstek, který zajistí dokonalé přilnutí tmelu k podlaze. 6 položenou a vyrovnanou topnou rohož. Mezi dvěma vytápěcími kabely by měla být vzdálenost minimálně 5 cm tím zůstane dostatečná plocha pro studené přívody. Přípojné vodiče ve te ochrannou trubicí do instalační krabice. Elektrické zapojení musí provést výhradně odborně způsobilý elektrikář v souladu s platnými předpisy! 7 Na celou plochu naneste stěrkou nivelační hmotu nebo lepicí tmel tak, aby rohož rovnoměrně prostoupil a nikde nevznikly vzduchové bubliny. Topná rohož musí být tmelem (nivelační hmotou) zcela pokryta. Ihned potom můžete pokládat dlažbu. 8 Spárování položené dlažby je možno provádět po vytvrdnutí flexibilní spárovací hmotou. Na výplň dilatačních spár na podlaze a podél zdí je nutné použít pružný spárovací tmel. A nyní máte příjemně hřejivou podlahu, která nestudí Před položením topné rohože musí být podlaha dokonale čistá, zbavená prachu a ostrých předmětů a ošetřená vhodným penetračním nátěrem. Topnou rohož lze pokládat až po zaschnutí nátěru. Přípojné vodiče topné rohože musí být vedeny do instalační krabice mimo

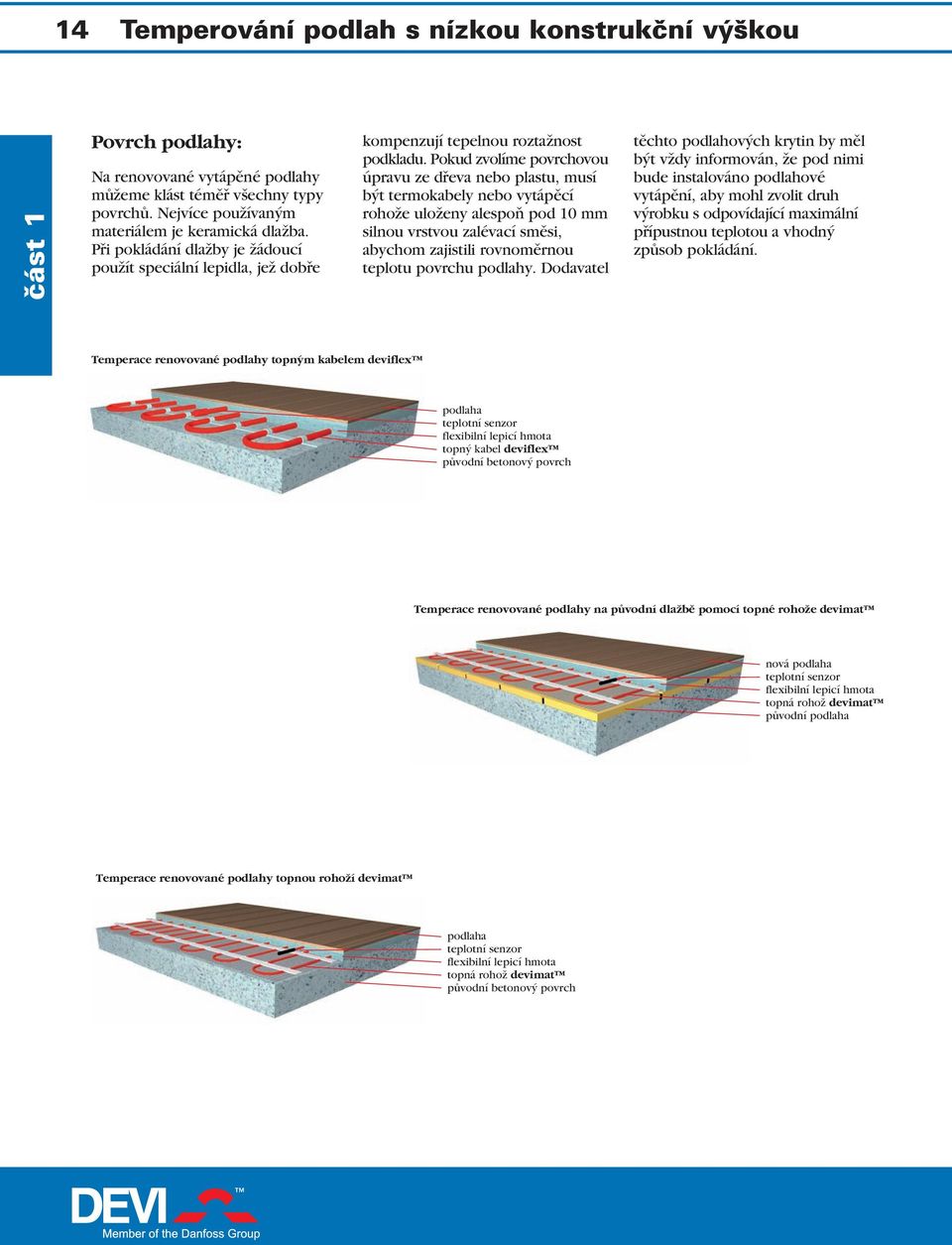

12 14 Temperování podlah s nízkou konstrukční výškou Povrch podlahy: Na renovované vytápěné podlahy můžeme klást téměř všechny typy povrchů. Nejvíce používaným materiálem je keramická dlažba. Při pokládání dlažby je žádoucí použít speciální lepidla, jež dobře kompenzují tepelnou roztažnost podkladu. Pokud zvolíme povrchovou úpravu ze dřeva nebo plastu, musí být termokabely nebo vytápěcí rohože uloženy alespoň pod 10 mm silnou vrstvou zalévací směsi, abychom zajistili rovnoměrnou teplotu povrchu podlahy. Dodavatel těchto podlahových krytin by měl být vždy informován, že pod nimi bude instalováno podlahové vytápění, aby mohl zvolit druh výrobku s odpovídající maximální přípustnou teplotou a vhodný způsob pokládání. Temperace renovované podlahy topným kabelem deviflex podlaha teplotní senzor flexibilní lepicí hmota topný kabel deviflex původní betonový povrch Temperace renovované podlahy na původní dlažbě pomocí topné rohože devimat nová podlaha teplotní senzor flexibilní lepicí hmota topná rohož devimat původní podlaha Temperace renovované podlahy topnou rohoží devimat podlaha teplotní senzor flexibilní lepicí hmota topná rohož devimat původní betonový povrch

13 Regulace přímého vytápění / centrální řízení 15 Elektronické termostaty Elektronické termostaty devireg jsou speciálně navrženy pro elektrické podlahové kabelové vytápění. Zajiš ují optimální provozní režim a mohou být použity i pro jiné vytápěcí systémy (např. stropní fólie, panelové radiátory, konvektory, chlazení). Termostaty s podlahovými senzory (devireg 130, 540, 550) se používají v místnostech, kde je instalováno pouze doplňkové vytápění, zajiš ující příjemně teplou podlahu. Pro hlavní vytápění jsou určeny termostaty s prostorovým i podlahovým teplotním čidlem (devireg 550, 540, 132). Myslící termostat devireg 550 Na termostatu devireg 550 nastavíte pouze teplotu a časové rozmezí, v němž ji potřebujete. Vše ostatní zařídí devireg 550 za Vás. Ukládá si do paměti data o tepelných změnách ve sledované místnosti, umí sám odhadnout, kdy je nutné co nejhospodárnějším způsobem vytápění zapnout, aby bylo dosaženo požadované teploty v době, kterou jste si určili. Jedinečné spojení časovače s termostatem a inteligentním programem posouvá Vaše starosti do oblasti nastav a zapomeň. Centrální řízení Komunikačním balíčkem devicom propojíte Váš domácí počítač s již zakoupeným nebo nainstalovaným myslícím termostatem devireg 550. Unikátní a přitom jednoduché řešení Vám umožní řízení vytápění dle Vašich představ devicom komunikační balíček pro centrální řízení obsahuje: CD ROM s instalačním programem PC PRO do Vašeho počítače připojovací kabel mikroprocesoru na seriový port (9-ti pinový) počítače DEVI mikroprocesorový modul napájecí kabel mikroprocesoru připojíte na konektor klávesnice počítače typ PS/2 (5 V)

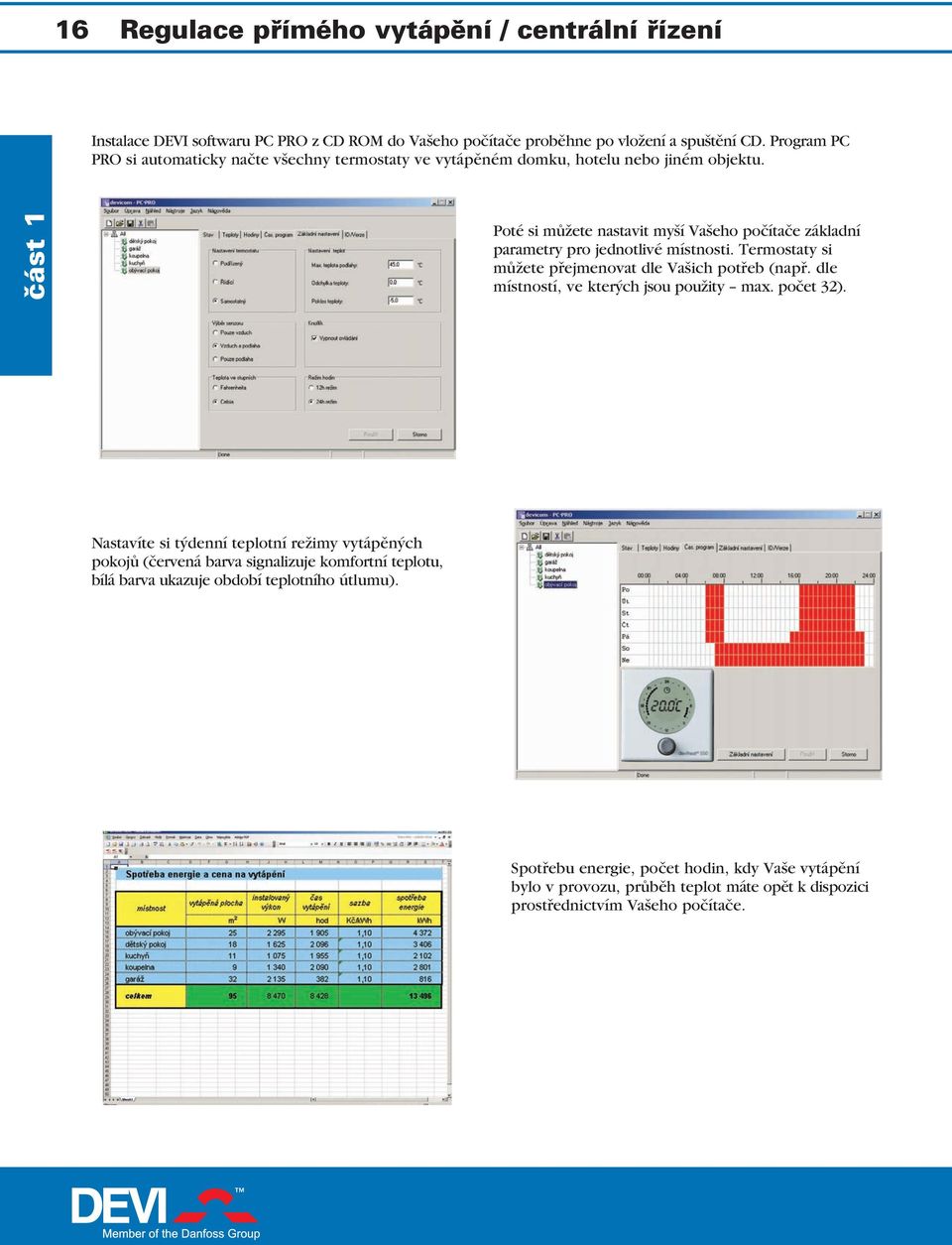

14 16 Regulace přímého vytápění / centrální řízení Instalace DEVI softwaru PC PRO z CD ROM do Vašeho počítače proběhne po vložení a spuštění CD. Program PC PRO si automaticky načte všechny termostaty ve vytápěném domku, hotelu nebo jiném objektu. Poté si můžete nastavit myší Vašeho počítače základní parametry pro jednotlivé místnosti. Termostaty si můžete přejmenovat dle Vašich potřeb (např. dle místností, ve kterých jsou použity max. počet 32). Nastavíte si týdenní teplotní režimy vytápěných pokojů (červená barva signalizuje komfortní teplotu, bílá barva ukazuje období teplotního útlumu). Spotřebu energie, počet hodin, kdy Vaše vytápění bylo v provozu, průběh teplot máte opět k dispozici prostřednictvím Vašeho počítače.

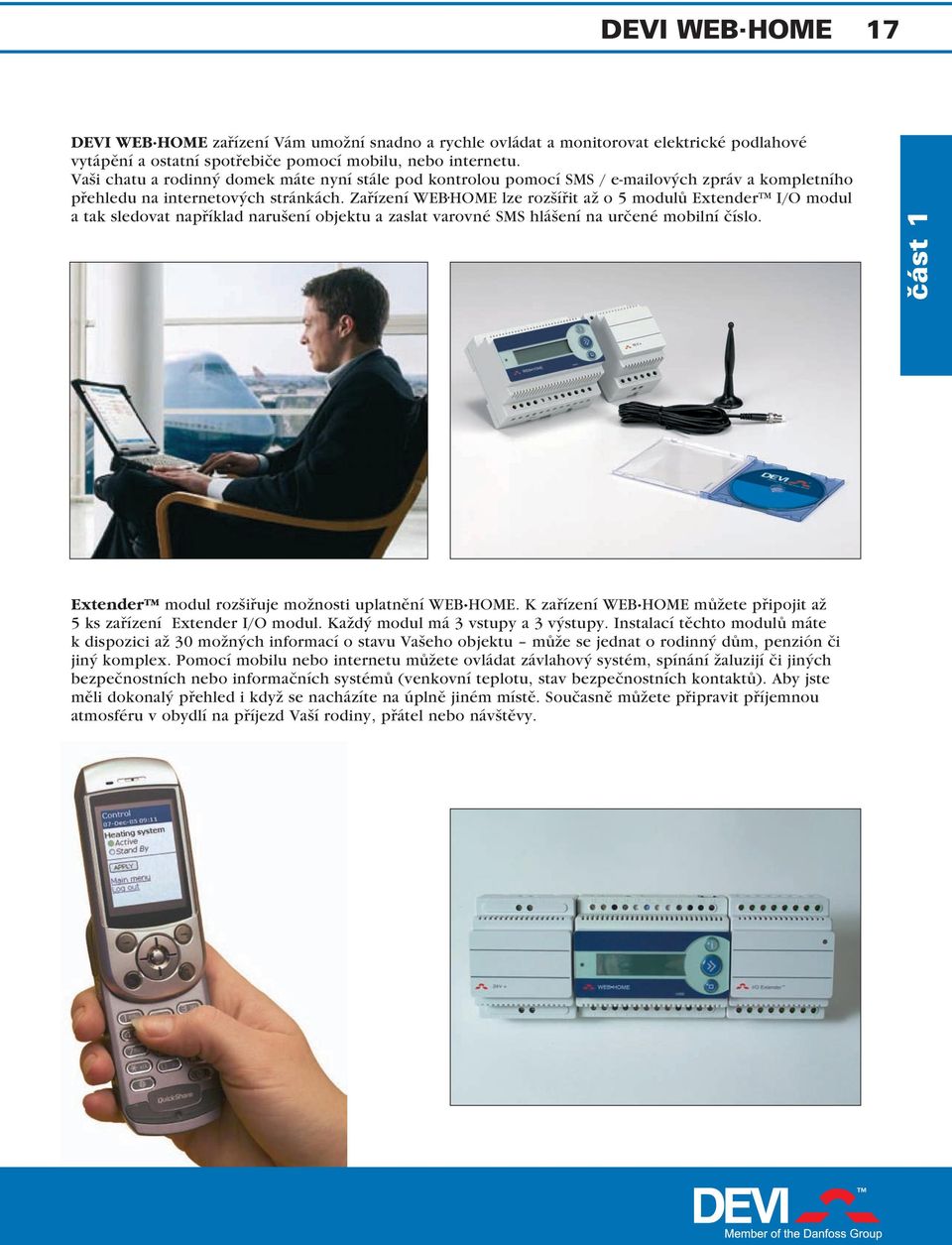

15 DEVI WEB HOME 17 DEVI WEB HOME zařízení Vám umožní snadno a rychle ovládat a monitorovat elektrické podlahové vytápění a ostatní spotřebiče pomocí mobilu, nebo internetu. Vaši chatu a rodinný domek máte nyní stále pod kontrolou pomocí SMS / ových zpráv a kompletního přehledu na internetových stránkách. Zařízení WEB HOME lze rozšířit až o 5 modulů Extender I/O modul a tak sledovat například narušení objektu a zaslat varovné SMS hlášení na určené mobilní číslo. Extender modul rozšiřuje možnosti uplatnění WEB HOME. K zařízení WEB HOME můžete připojit až 5 ks zařízení Extender I/O modul. Každý modul má 3 vstupy a 3 výstupy. Instalací těchto modulů máte k dispozici až 30 možných informací o stavu Vašeho objektu může se jednat o rodinný dům, penzión či jiný komplex. Pomocí mobilu nebo internetu můžete ovládat závlahový systém, spínání žaluzijí či jiných bezpečnostních nebo informačních systémů (venkovní teplotu, stav bezpečnostních kontaktů). Aby jste měli dokonalý přehled i když se nacházíte na úplně jiném místě. Současně můžete připravit příjemnou atmosféru v obydlí na příjezd Vaší rodiny, přátel nebo návštěvy.

16 18 Další možnosti použití topných kabelů Ochrana proti promrznutí podlah Stavby, které jsou vystaveny účinkům teplot pod bodem mrazu je zapotřebí chránit proti promrznutí. Vlivem dlouhodobého působení nízkých teplot dochází postupně k promrzání stavební konstrukce. Mráz postupně proniká i tepelnou izolací až pod základovou spáru, což může vést v konečném důsledku k vážnému poškození staveb. přívod elektrické energie C-C rozteč kabelových smyček cm Jedná se především o zimní stadiony, mrazírenské a chladírenské boxy atd. Instalováním topných kabelů deviflex DTIE-10 nebo DTIP-8 pod tepelnou izolaci spolehlivým způsobem zabráníme promrznutí podlah a následnému poškození stavby. Instalovaný výkon se v těchto případech pohybuje v rozmezí 20 až 40 W/m 2, přičemž je vhodné používat topné kabely s malým výkonem, aby rozteč a šířka kabelových smyček byla relativně co nejmenší z důvodu rovnoměrného temperování. Řízení ochranného systému je řízeno elektronickou regulací (zpravidla devireg 330), který spouští temperování při poklesu teploty betonové vrstvy pod nastavenou hodnotu. Pro případ nepředvídatelných událostí lze na základě požadavků investora ochranný systém zálohovat. Vyhřívání travnatých ploch zemina cm vrstva písku termokabely deviflex tepelná izolace Termokabely instalujeme do půdy sportovních hřiš, záhonů, skleníků v případech, kdy potřebujeme zlepšit podmínky pro růst travních porostů nebo pěstovaných rostlin. U těchto aplikací by instalovaný výkon neměl přesáhnout hodnotu 100 W/m 2. Použitím topných kabelů v půdě sportovních ploch (např. fotbalová nebo golfová hřiště) prodloužíme hrací sezónu a současně zabráníme zničení promáčených travnatých porostů zvláště v podzimním a jarním období. Instalováním termokabelů do skleníků či foliovníků docílíme zlepšení podmínek pro jejich růst (pěstování přísad nebo ranné zeleniny). Instalace termokabelů do skleníků Topné kabely klademe do hloubky cm při rozteči cca 15 cm, což odpovídá přibližně instalovanému výkonu 100 W/m 2. Nikdy je neinstalujeme do rašeliny nebo suché hlíny, která působí jako izolant a posléze by mohlo dojít k přehřátí termokabelů. Proto u těchto aplikací topné kabely zasypeme pískem, jenž dobře odvádí teplo. Je nezbytně nutné dodržet instalační pokyny pro topné kabely a vyhřívané plochy označit dle platných bezpečnostních předpisů. Použití v zemědělství Vytápěné podlahy jsou využívány v zemědělských objektech určených k chovu vepřového žíru nebo odchovu selat. Teplé podlahy příznivě ovlivňují výšku váhových přírůstků a udržují dobrou zdravotní kondici chovaných zvířat. vrchní betonová vrstva tepelná izolace temperovaný beton topné kabely podklad
