1 KEYLINE řezací stroje

2 2

3 Obsah Pro ploché a důlkové klíče Camillo Bianchi Reader 4 Pro ploché a důlkové klíče Ninja Total 5 Dezmo 6 Pro ploché a křížové klíče Ninja 7 Carat 8 Ninja Dark 9 Pro ploché klíče a autoklíče typu laser Pro autoklíče typu laser, důlkové a trubkové klíče Ninja Laser 10 T-Rex 11 T-Rex Advance 12 Versa 13 Pro autoklíče typu laser a důlkové klíče Ninja Vortex 14 Punto 15 Sigma Pro Pro dozické a trnové klíče Pro speciální klíče Arcadia 21 Čtečka profilových klíčů Elektronické řezací stroje Mechanické řezací stroje 3

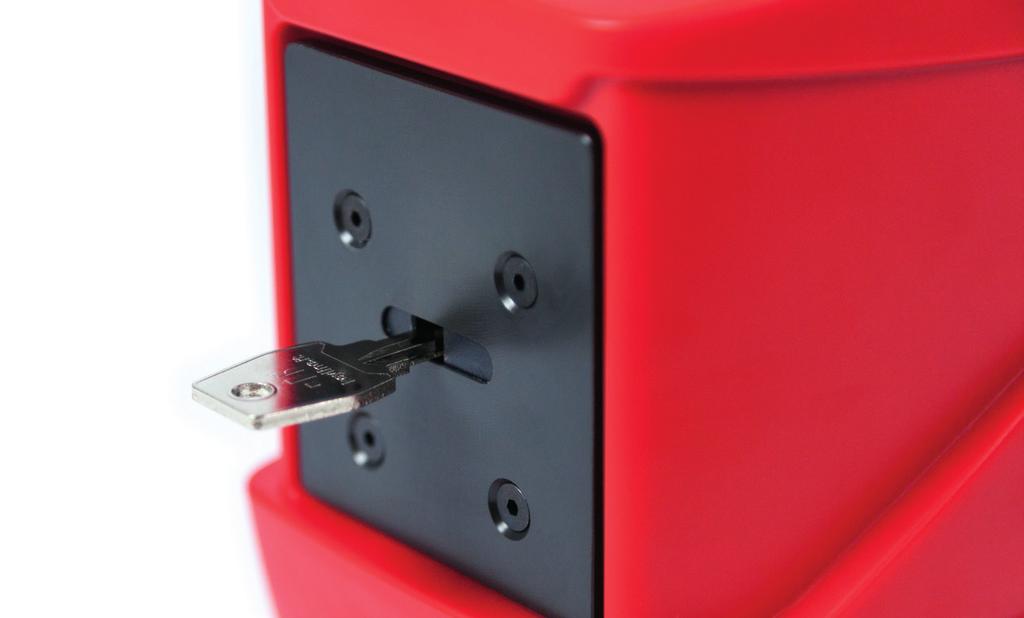

4 CAMILLO BIANCHI READER / READER ADVANCE Pro ploché a důlkové klíče Camillo Bianchi Reader je vynikající řešení pro identifikaci profilů a řešení pro identifikaci plochých jednostranných a oboustranných klíčů, autoklíčů a profilů důlkových klíčů. Odolný, rychlý a přesný Regionálně specifická databáze Intuitivní rozhraní Přizpůsobené nastavení databáze s funkcí Self Acquisition* Automatické aktualizace softwaru * Tato funkce se objednává samostatně Reader Advance. Externí připojení Rozměry Hmotnost 12V 24W 1 USB; 1 LAN Šířka: 150 mm, hloubka: 300 mm (s kabelem 330 mm), výška: 300 mm 4,5 kg Podán italský a mezinárodní patent. Patentovaný design v EU (č ) a Austrálii (č ). Podán patentovaný design v Číně, Japonsku, Koreji, Tchaj-wanu, USA. 4

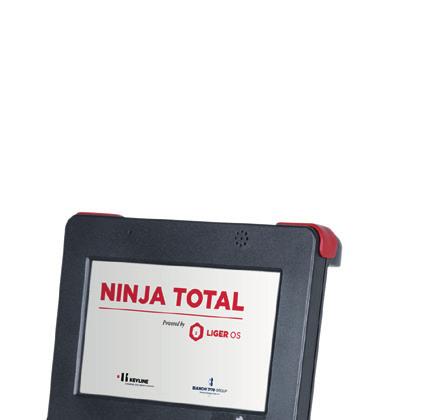

5 NINJA TOTAL Pro ploché, důlkové klíče a autoklíče typu laser Ninja Total je unikátní elektronický řezací stroj, který umožňuje kopírování, dekódování a kódování plochých jednostranných a oboustranných klíčů, důlkových klíčů a autoklíčů typu laser. PATENTED PATENT PENDING DOUBLE CUTTING STATION READING GROUP Kombinované řešení s dvojitou řezací stanicí Řezání vysokou rychlostí Nová čelist C30 pro důlkové klíče a autoklíče Průmyslová konzole se softwarem Keyline Liger a průběžně aktualizovanou databází Gravírování na hlavu klíče za použití volitelné čelisti C25 Patentovaná a spolehlivá technologie Standardní zubové klíče V / Hz Důlkové klíče a laserové klíče Elektronika Externí přípojky Systém čtení / dekódování klíčů Osvětlení Základní deska s ARM Cortex A8 CPU, 256 MB RAM, NAND 1 GB paměť, přesné ovládání pohyblivých os Mechanický dekódovací hrot s lineárním pohybem Čtyřstranná čelist (doplňkové čelisti jsou k dispozici pro konkrétní trhy) 2 porty USB 2.0; 2 sériové porty RS232; 1 port LAN 2 LED pásky osvětlující pracovní prostor 3 osy řízené krokovými motory Elektrický kontakt C30 Doraz Automatické odblokování dorazu pomocí pohybu os Asynchronní 0,18 kw Stejnosměrný elektronický motor Widiová průměr 63 mm Rychlost řezání otáček za minutu (regulovatelná rychlost dle programu) otáček za minutu Příkon Rozměry Hmotnost 250 W (35 W v pohotovostním režimu) Šířka: 340 mm / Hloubka: 415 mm / Výška: 300 mm 30 kg Patentovaný užitný model registrovaný v Itálii (č. ZL ) a Číně (č ) pro dvojitou řezací stanici. Podaný patent pro čtecí skupinu. 5

6 DEZMO DEZMO X / DEZMO OPEN / DEZMO ADVANCE Pro ploché a křížové klíče Dezmo je inovativní elektronický řezací stroj pro duplikování plochých klíčů a plochých autoklíčů. Optické čtení Interaktivní rozhraní Více rychlostí řezání Neomezená databáze s integrovanou křížovou referencí Možnost vytváření karet (cardmaker) Univerzální elektronický podavač (volitelné příslušenství) 230 V / 50 Hz Uživatelské rozhraní Uživatelské rozhraní, barevný displej, poměr stran 16:10, rozlišení 800x480 px, VGA Elektronické vybavení Hlavní deska s 600 Mhz CPU GEODE, paměť 512 MB RAM, statická paměť 4 GB Compact Flash, řízení osy s vysokým rozlišením Externí připojení 2 porty USB; 1 port LAN / Ethernet; 1 konektor VGA Čtení klíče / dekódovací systém Statické čtení z digitálního obrazu, (optický + CCD) Osy poháněné dvěma krokovými motory 4stranné čelisti (elektronická identifikace řezné strany u Dezmo Open a Dezmo Advance; k dispozici jsou další čelisti pro specifické trhy) Bezuhlíkový Vidiová ø 80 mm ot. / min (proměnlivá rychlost v závislosti na programu) Šířka: 525 mm, hloubka: 500 mm, výška: 450 mm / 45 kg 6

7 NINJA Pro ploché a křížové klíče Ninja je první kompaktní elektronický řezací stroj pro přesnou výrobu jednostranných i oboustranných plochých klíčů, kódování, duplikaci a dekódování. Elektronický a automatický Interaktivní rozhraní Více rychlostí řezání Neomezená databáze s integrovanou křížovou referencí Utěsněná řezací komora Kompaktní konstrukce Volitelné rameno konzole Možnost vytváření karet (cardmaker) Přenosná konzole se softwarem Keyline Liger a průběžně aktualizovanou databází. Elektronické vybavení Externí připojení Čtení klíče / systém dekódování 230 V / 50 Hz Hlavní deska s ARM Cortex A8 CPU, 256 MB RAM, NAND paměť 1 GB, řízení osy s vysokým rozlišením 2 porty USB 2.0; 2 sériové porty RS232; 1 port LAN Elektrický kontakt Osy poháněné dvěma krokovými motory 4stranné čelisti (další čelisti jsou k dispozici pro specifické trhy) Asynchronní, 0,18 Kw Vidiová ø 63 mm ot. / min (proměnlivá rychlost v závislosti na programu) Šířka: 340 mm, hloubka: 415 mm, výška: 300 mm / 20 kg 7

8 CARAT Pro ploché a křížové klíče Profesionální mechanický řezací stroj určený k výrobě plochých jednostranných a dvoustranných klíčů do cylindrických vložek, autoklíčů a křížových klíčů. Bezpečnost, praktičnost, snadné použití, flexibilita a rychlé řezání jsou hlavní výhody pro uživatele. Bezpečnostní pojistka unašeče Snadný výběr strany čelisti Uzamčení čelistí s ergonomickou rukojetí Nezávislý vypínač lampy Model Kopírovací hrot Carat Quattro 230 V / 50 Hz 2 osy 2/4stranné čelisti (k dispozici jsou další verze pro specifické trhy) Tvrzený s regulačními čepy Asynchronní, 1rychlostní, 0,25 KW HSS ø 80 mm 640 ot. / min. Šířka: 400 mm, hloubka: 460 mm, výška: mm (s lampou) / 25 kg K dispozici jsou další verze pro specifické trhy. K dispozici je také model Carat BD pro klíče Bricard, vybavený specifickou čelistí a kopírovacím hrotem. 8

9 NINJA DARK Pro ploché a křížové klíče Ninja Dark je elektronický stroj pro automatické duplikování jednostranných i oboustranných plochých klíčů s vysokou přesností. Automatický Kompaktní konstrukce Rychlé kopírování v jediném kroku Přesnost systému s mikrometrickou kalibrací Volitelná konzole pro pokročilé funkce Elektronické vybavení Externí připojení V / Hz Řízení osy s vysokým rozlišením 1 sériový port RS232 Osy poháněné dvěma krokovými motory 4stranné čelisti (další čelisti jsou k dispozici pro specifické trhy) Asynchronní; 0,18 KW Vidiová ø 63 mm 2000 ot. / min. Šířka: 340 mm, hloubka: 415 mm, výška: 300 mm / 20 kg K dispozici jsou další verze pro specifické trhy. 9

10 NINJA LASER Pro ploché klíče a autoklíče typu laser Ninja Laser kombinuje dvě řezací stanice pro ploché klíče s rychlostně nastavitelnou frézou a pro autoklíče typu Laser a Tibbe klíčů. Elektronický a automatický Interaktivní rozhraní Neomezená databáze s integrovanou křížovou referencí Dvě frézy pro ploché klíče a autoklíče Kompaktní konstrukce Rameno pro konzoli a speciální čelisti (volitelné příslušenství) Možnost vytváření karet (cardmaker) Přenosná konzole se softwarem Keyline Liger a průběžně aktualizovanou databází Verze ploché klíče autoklíče typu Laser Elektronické vybavení Externí připojení Čtení klíče / systém dekódování V / Hz Hlavní deska s ARM Cortex A8 CPU, paměť 256 MB RAM, NAND v 1 GB, řízení osy s vysokým rozlišením 2 porty USB 2.0; 2 sériové porty RS232; 1 port LAN 4stranné čelisti (další čelisti jsou k dispozici pro specifické trhy) Elektrický kontakt Osy poháněné dvěma krokovými motory Čelist AC (k dispozici jsou čelisti A, B, C, D, H) Asynchronní, 0,18 Kw Stejnosměrný elektromotor Vidiová ø 63 mm Vidiová ø 2,5 mm ot. / min (proměnlivá rychlost v závislosti na programu) 6000 ot. / min. Šířka: 340 mm, hloubka: 415 mm, výška: 300 mm / 27 kg K dispozici jsou další verze pro specifické trhy. Patentovaný užitný model registrovaný v Itálii (č. ZL ) a Číně (č ). 10

11 T-REX Pro autoklíče typu laser, důlkové a trubkové klíče T-Rex je mechanický řezací stroj k výrobě autoklíčů (typ laser), důlkových a trubkových klíčů. Je ideální pro profesionály potřebující profesionální a všestranný mechanický stroj. Inovativní a pevné čelisti se 3 upínacími systémy pro standardní klíče, klíče CISA, VAG trubkové klíče a mnoho dalších typů klíčů* LED signalizace pro snadné nastavení stroje Velká přihrádka na špony a neoslňující osvětlení pracovního prostoru pro maximální bezpečnost práce Snadné použití díky ergonomickému systému a dobře přístupné pracovní oblasti s integrovaným držákem řezného ústrojí Odolná konstrukce a plynulý chod s výkonným a tichým asynchronním motorem Osvětlení Polohování nástrojů Příkon 230 V / 50 Hz LED 3 osy s kulovými ložisky Pevné s vyměnitelnými nástroji Asynchronní; 0,18 kw HSS ø 6 mm 6000 ot. / min. Manuální 200 W Šířka: 320 mm, hloubka: 420 mm (s přihrádkou na špony 475 mm), výška: 490 mm / 24 kg * K dispozici jsou také speciální adaptéry pro autoklíče Ford, Mercedes, Opel, Tibbe, Fichet a Jis. 11

12 T-REX ADVANCE Pro autoklíče typu laser, důlkové a trubkové klíče T-Rex Advance je mechanický řezací stroj k výrobě autoklíčů (typ laser), důlkových a trubkových klíčů. Je ideální pro specialisty, kteří hledají vysoce výkonný řezací stroj k výrobě klíčů, který se současně snadno používá. Inovativní pevné čelisti se třemi upínacími systémy pro standardní klíče, klíče CISA, VAG, trubkové klíče a mnoho dalších typů klíčů* LED signalizace pro snadné nastavení stroje Velká přihrádka na špony a neoslňující osvětlení pracovního prostoru pro maximální bezpečnost práce Snadné použití díky ergonomickému systému a dobře přístupné pracovní oblasti s integrovaným držákem řezného ústrojí Inovativní úhlově nastavitelné čelisti Nastavitelná rychlost frézy Patentovaná technologie pro motorizovaný systém polohování nástroje Osvětlení Polohování nástrojů Příkon 230 V 50 Hz / 100 V Hz LED 3 osy s kulovými ložisky Úhlové, nastavitelné Asynchronní; 0,18 kw s proměnlivou rychlostí HSS ø 6 mm (volitelně vidiová) od 6000 ot./min. do ot./min motorizované 300 W Šířka: 320 mm, hloubka: 420 mm (s přihrádkou na špony 475 mm), výška: 490 mm / 25 kg Šířka: 500 mm, hloubka: 430 mm, výška: 375 mm / 37 kg * K dispozici jsou také speciální adaptéry pro autoklíče Ford, Mercedes, Opel, Tibbe, Fichet a Jis. 12

13 VERSA Pro autoklíče typu laser a důlkové klíče Elektronický řezací stroj navržený speciálně pro sekvenční čtení a řezání podle kódu bezpečnostních důlkových klíčů a autoklíčů typu laser, a také ke gravírování do hlavy klíče. Utěsněná řezací komora Interaktivní rozhraní Více rychlostí řezání Neomezená databáze s kódy a technickými parametry Standardní čelisti pro 70 % klíčů v databázi stroje Gravírovací systém pro grafické rytí do hlav klíčů Možnost vytváření karet (cardmaker) Uživatelské rozhraní Elektronické vybavení Externí připojení Čtení klíče / systém dekódování / V Hz 7palcový průmyslový dotykový barevný displej, poměr stran 16:10, rozlišení 800x480 px, VGA Hlavní deska s 600 MHz CPU, GEODE, 512 MB RAM, statická paměť 4 GB Compact Flash, řízení osy s vysokým rozlišením 2 porty USB 2.0; 1 port LAN/Ethernet, 1 sériový port RS232 (9kolíkový); 1 konektor VGA (pro dotykovou obrazovku nebo standardní monitor) Elektrický kontakt 3 osy řízené krokovými motory prostřednictvím lineárních pohybu, interpolované vysoce přesnými kulovými šrouby Standardní vybavení zahrnuje 4 základní čelisti A01, A02, A03 pro autoklíče typu laser; C01 master pro důlkové klíče a gravírování hlavy; na požádání jsou k dispozici další modely Bezuhlíkový Vybavení s následujícími vidiovými frézami: 1 ks, čepel ø 4 mm, řezné ostří ø 2,5 mm (pro autoklíče); 1 ks čepel ø 4 mm, 90 řezné ostří 0,4 mm (pro cylindrické klíče); ostatní modely jsou k dispozici na požádání ot. / min. Šířka: 500 mm, hloubka: 430 mm, výška: 375 mm / 37 kg 13

14 NINJA VORTEX Pro autoklíče typu laser a důlkové klíče Ninja Vortex je elektronický řezací stroj, který pracuje se sekvenčním dekódováním, kódováním a gravírováním hlav klíčů, určený k výrobě bezpečnostních klíčů, důlkových klíčů a autoklíčů typu laser. Interaktivní rozhraní Neomezená databáze s integrovanou křížovou referencí Vysoká rychlost dekódování a řezání Gravírovací systém pro grafické rytí do hlav klíčů Kompaktní konstrukce Volitelné rameno konzole Přenosná konzole se softwarem liger poslední generace a průběžně aktualizovanou databází Elektronické vybavení Externí připojení Čtení klíče / systém dekódování / V Hz Hlavní deska s ARM Cortex A8 CPU paměť 256 MB RAM, NAND paměť 1 GB 2 porty USB 2.0; 2 sériové porty RS232; 1 port LAN Elektrický kontakt Osy poháněné třemi krokovými motory Standardní vybavení zahrnuje 4 základní čelisti A01, A02, A03 pro autoklíče typu laser; C01 pro důlkové klíče; na požádání jsou k dispozici další modely Stejnosměrný elektromotor Vybavení s následujícími vidiovými frézami: 1 ks čepel ø 4 mm, 90 řezné ostří 0,4 mm (pro důlkové klíče), 1 ks čepel ø 4 mm, řezné ostří ø 2,5 mm (pro autoklíče); další modely jsou k dispozici na požádání ot. / min. Šířka: 340 mm, hloubka: 415 mm, výška: 300 mm / 19 kg 14

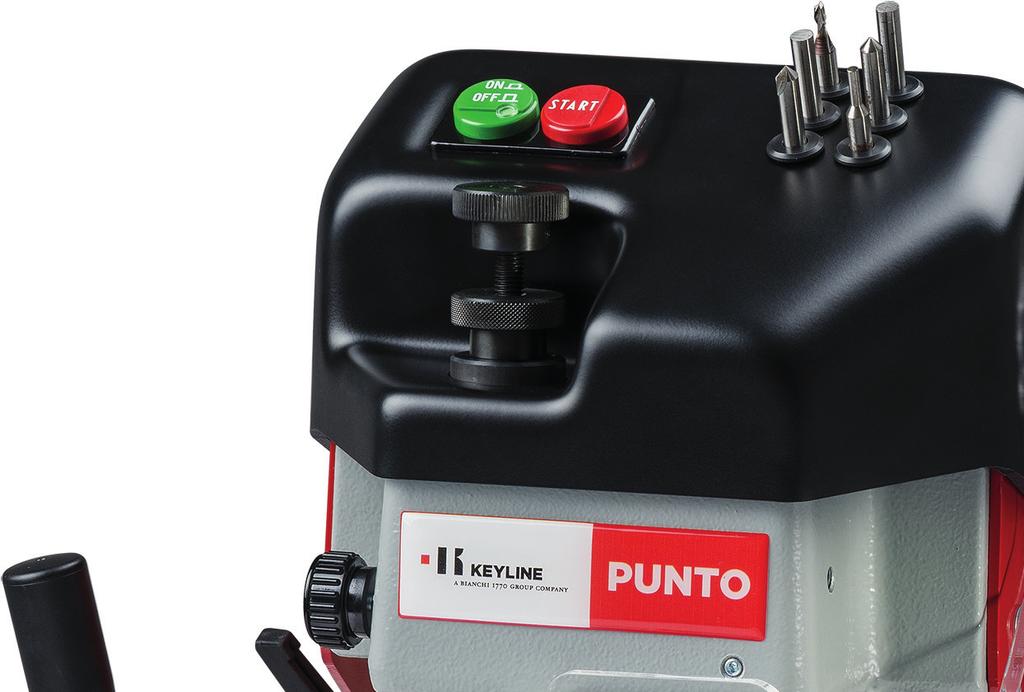

15 PUNTO Pro autoklíče a důlkové klíče Přesný a spolehlivý mechanický stroj Punto se snadno používá a výborně se hodí k výrobě důlkových klíčů a autoklíčů typu laser. Držák fréz a kopírovacích hrotů Široký pohyblivý ochranný štít Vertikální závěsy Kopírovací hrot 230 V 50 Hz / Hz 3 osy Pevné Tvrzený Asynchronní, 1rychlostní HSS ø 6 mm 9000 ot. / min. Šířka: 220 mm, hloubka: 380 mm, výška: 380 mm / 21 kg 15

16 SIGMA PRO Pro dozické a trnové klíče Sigma Pro je vysokorychlostní řezací stroj určený k výrobě dozických, dvojitých dozických, trnových, speciálních a obloukově řezaných klíčů. Optické čtení Super rychlá duplikace Interaktivní rozhraní Oblast čtení je oddělená od řezací komory Možnost vytváření karet (cardmaker) Pokročilé softwarové nástroje se snadnou aktualizací Uživatelské rozhraní Elektronické vybavení Externí připojení Čtení klíče / systém dekódování 230 V / 50 Hz 7 průmyslový dotykový barevný displej, poměr stran 16:10, rozlišení 800x480 px, VGA Hlavní deska s 600 MHz CPU, GEODE, 512 MB RAM, statická paměť 4 GB Compact Flash, řízení osy s vysokým rozlišením 1 port USB 2.0; 1 sériový port RS485; 1 ethernetový port, 1 VGA port Statické čtení z digitálního obrazu (optický + CCD) 3 krokovým motorem poháněné osy Vybavení pro specifické trhy Bezuhlíkový Vidiová ø 100 1,25 mm ot./min (proměnlivá rychlost v závislosti na programu) Šířka: 500 mm, hloubka: 440 mm, výška: 450 mm (600 mm s otevřeným krytem) / 45 kg 16

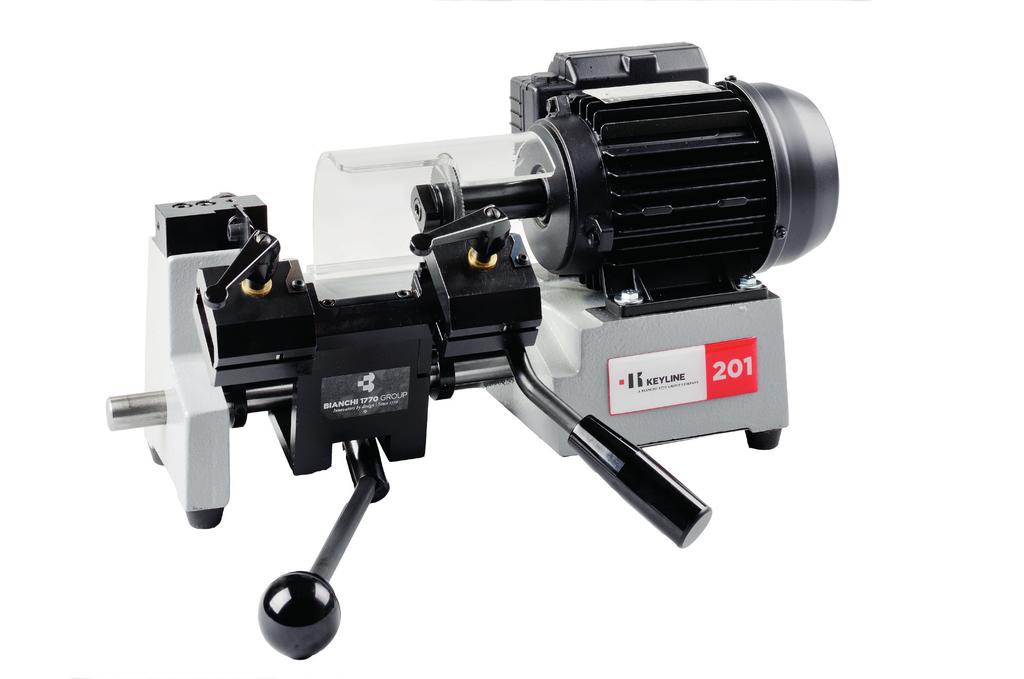

17 201 Pro dozické a trnové klíče Model 201 je mechanický řezací stroj pro standardní, dvojité dozické a trnové klíče. Odolný a tichý Samostředící čelisti Systém dislokace unašeče s pákou a propojovací tyčí kopírovací hrot Rozměry/hmotnost 30 V / 50 Hz 3 osy Samostředící, vyrobené z temperované oceli Tvrzený Asynchronní, jednorychlostní 1400 ot. / min. Šířka: 420 mm, hloubka: 250 mm, výška: 290 mm / 17 kg 17

18 Pro dozické a trnové klíče Mechanické řezací stroje k výrobě dozických, dvojitých dozických a trnových klíčů. Samostředící čelisti (202) Centrovací zařízení (203) Odolné a tiché Verze Bez centrovacích zařízení S centrovacími zařízeními Kopírovací hrot Samostředící, vyrobené z temperované oceli (další čelisti k dispozici na požádání) 230 V / 50 Hz 3 osy Tvrzený Asynchronní, 2rychlostní HSS ø 80 1,5 mm 350 / 700 ot. / min. Samostředící, vyrobené z temperované oceli s protikusy pro násadové klíče Šířka: 380 mm, hloubka: 450 mm, výška: 270 mm / 32 kg 18

19 204 Pro dozické a trnové klíče Model 204 je profesionální řezací stroj pro výrobu dozických, dvojitých dozických, trubkových a trnových klíčů a klíčů s vodorovnými drážkami. Samostředící čelisti Pohyb unašeče na válcových vodítkách Odolný a tichý Kopírovací hrot 230 V / 50 Hz Na stolku tvaru kříže, s podporou valivých ložisek Pro standardní dozické a dvojité dozické klíče a trezorové klíče; klíče se samostředícími čelistmi z temperované oceli; pro trnové klíče s kulatým a čtyřhranným trnem a klíče s podélnou drážkou Tvrzený Asynchronní, 2rychlostní HSS ø 80 1,5 mm 350 / 700 ot. / min. Šířka: 330 mm, hloubka: 530 mm, výška: 390 mm / 44 kg 19

20 206 Pro dozické a trnové klíče Model 206 je profesionální mechanický řezací stroj určený pro řezání dozických klíčů, dvojitých dozických klíčů a klíčů k poštovním schránkám. Nabízí vysokou efektivitu, odolnost a uživatelský komfort. Praktický a přesný Pohyb unašeče na kulových ložiscích Odolný a tichý Kopírovací hrot 230 V / 50 Hz Na stolku tvaru kříže, s podporou valivých ložisek Zatažitelné pro klíče s válcovou stopkou a klíče k poštovním schránkám Tvrzený Asynchronní, 1rychlostní První fréza: ø 80 1,3 mm Druhá fréza: ø 25 1,25 mm První fréza: 500 ot. / min Druhá fréza: 1500 ot. / min Šířka: 330 mm, hloubka: 530 mm, výška: 390 mm / 44 kg 20

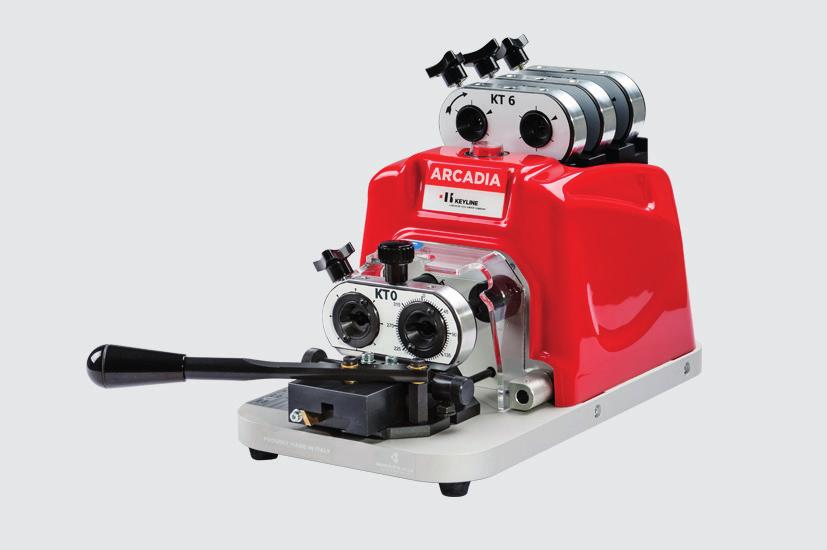

21 ARCADIA Pro speciální klíče Arcadia je mechanický řezací stroj Keyline určený k výrobě trubkových klíčů různých značek, což umožňuje široký sortiment dostupných adaptérů. Široký pohyblivý ochranný štít Držák čelistí Kompatibilní s čelistmi dostupnými na trhu Kopírovací hrot 230 V / 50 Hz 2 osy Na požádání jsou k dispozici čelisti pro specifické trhy Tvrzený Asynchronní, 0,15 KW HSS ø 5,95 mm 2800 ot. / min. Šířka: 210 mm, hloubka: 400 mm, výška: 210 mm / 12,5 kg 21

22 Veškeré informace a ilustrace v tomto katalogu slouží pouze k informativním účelům. Keyline si vyhrazuje právo měnit vyobrazené produkty bez omezení jejich funkčnosti za účelem zvyšování kvality vlastního produktu. Obsah tohoto katalogu je chráněn autorským právem a nesmí být kopírován ani reprodukován bez písemného svolení společnosti Keyline. Veškerá porušení autorských práv budou řešena podle italských zákonů
