1 ELEKTRONICKÉ ŘEZACÍ STROJE The global leader in door opening solutions

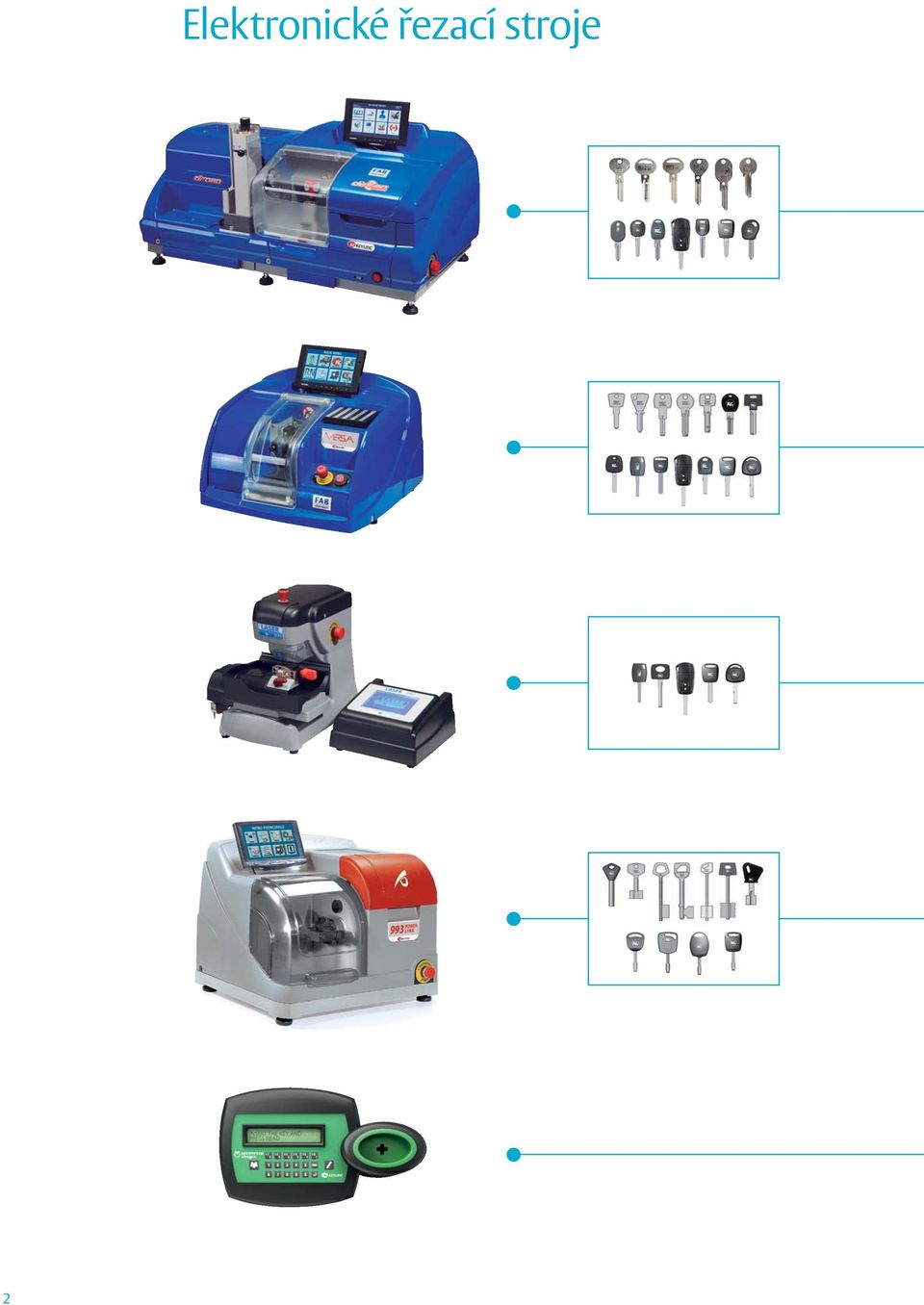

2 2 Elektronické řezací stroje

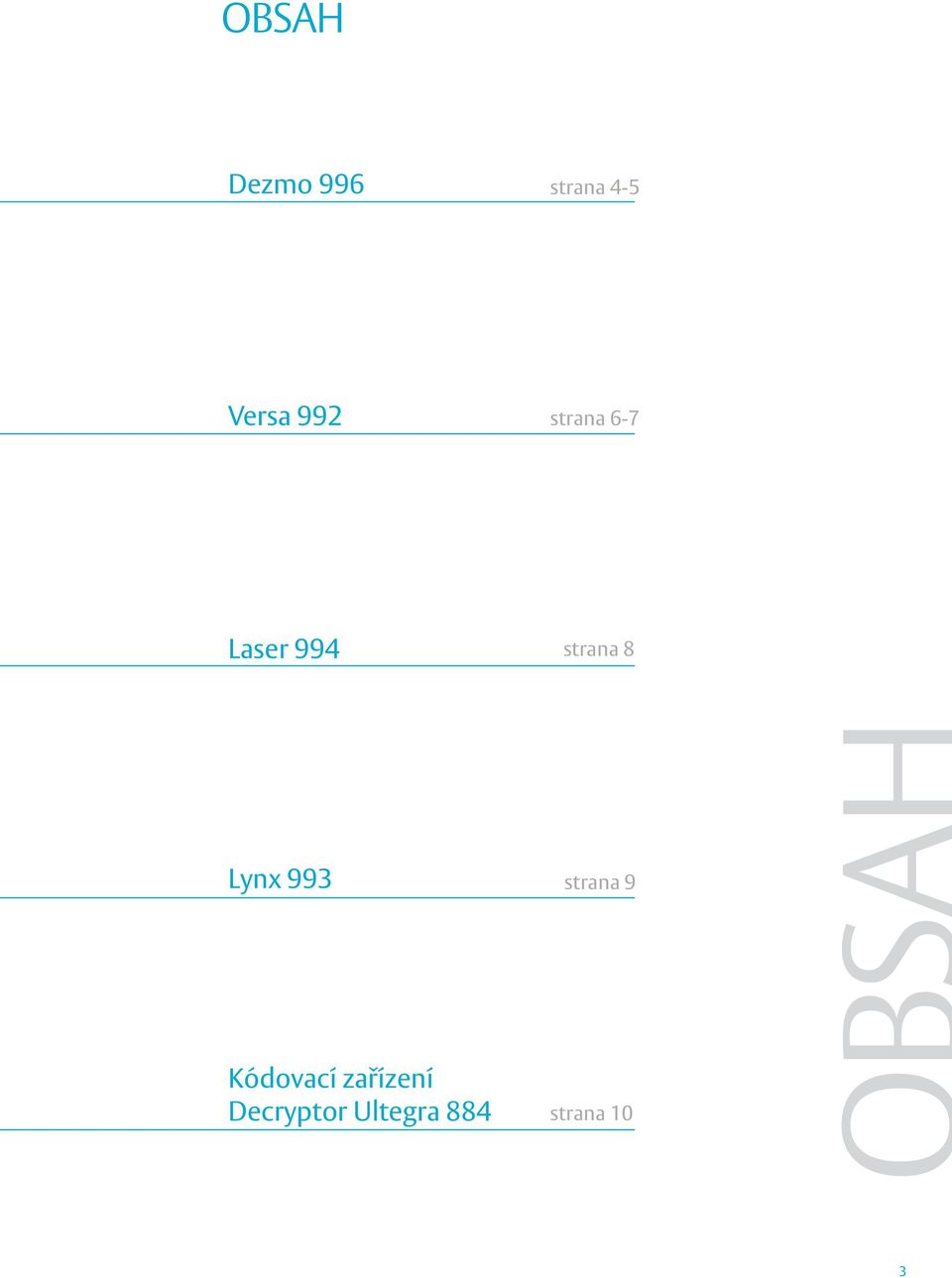

3 OBSAH Dezmo 996 strana 4-5 Versa 992 strana 6-7 Laser 994 strana 8 Lynx 993 strana 9 Kódovací zařízení Decryptor Ultegra 884 strana 10 3

4 Elektronický řezací stroj Dezmo 996 rychlost řezání Elektronický řezací stroj s maximální rychlostí kopírování. Kopíruje ploché, jedno a oboustranné klíče pro cylindrické vložky a autoklíče. Čtecí zařízení pomocí inovované snímací technologie Digital Picture dekóduje uzávěr klíče. jednoduchá obsluha a údržba flexibilita aktualizace on-line Ploché klíče Autoklíče Technická specifikace Dezmo Technická specifikace Dromo Motor Řízené osy Bezkartáčový vícerychlostní (volitelné otáčky) 2 osy X + Y DEZMO 3 osy X + Y + R DEZMO Open a DEZMO Advance Použití podavače klíčů Pohon podavače klíčů Možnost trvalé instalace u verze Dezmo Open Elektrické motory Fréza Vidiová Ø 80 mm Tloušťka polotovaru klíče 1,8 4,0 mm Systém načítání klíčů Digital Picture Délka / šířka dříku klíče 42,0 /11,0 mm Svěrák Displej 4 strany (elektronická identifikace strany čelistí u modelů DEZMO Open a DEZMO Advance) Barevná dotyková obrazovka Šířka / délka hlavy klíče Počet klíčů v zásobníku 40,0 / 42,0 mm 80 ks (tloušťka 2,2 mm), na objednávku je možno zvýšit Rozměry 525 / 500 / 450 mm (šířka / hloubka / výška) Celkové rozměry stroje s podavačem klíčů 885 / 500 / 450 mm (šířka / hloubka / výška) Hmotnost 45 kg Hmotnost 20 kg 4

5 Elektronický řezací stroj Dezmo 996 Užitné vlastnosti FLEXIBILITA Možnost řezání kopie klíče podle originálního klíče, pomocí elektronického kódu nebo zaslaného datového souboru. Instalovaná databáze klíčů umožňuje Dezmu pracovat v samostatném režimu i v otevřeném režimu ve spojení se softwarem INSTACODE nebo PROMASTER. DOKONALÁ KONTROLA Integrovaná konzole s dotykovou obrazovkou poskytuje veškeré informace, které zaručují přesné řezání klíče. Zároveň umožňuje obsluze ovládat veškeré funkce stroje naprosto intuitivně. RYCHLOST A PRECIZNOST Rychle a přesně řeže klíče podle skutečně naměřených uzávěrů nebo podle originálních hodnot obsažených v databázi. Tím umožňuje dosáhnout maximální produktivity při zachování vysoké přesnosti kopírování klíče. INOVACE Nastavuje nový technologický standard při řezání cylindrických a automobilových klíčů s podporou unikátní technologie podavače DROMO (první robotický elektronický podavač klíčů). INTEGRACE Instalovaný software a databáze umožňují jednoduchou aktualizaci přímým připojením k internetu nebo pomocí USB klíče. ÚDRŽBA Špony po obrábění jsou zachycovány ve velké zásuvce integrované do konstrukce stroje. VARIANTY STROJE DEZMO DEZMO samostatné provedení bez možnosti instalace podavače polotovarů klíčů DROMO DEZMO Open možnost budoucí instalace robotického podavače polotovarů klíčů DROMO DEZMO Advance již nainstalovaný robotický podavač polotovarů klíčů DROMO Postup řezání kopie klíče Nasazení originálního klíče do čelistí snímacího zařízení k optickému načtení uzávěru klíče. Načtení originálního klíče příkazem z dotykové obrazovky. Upnutí polotovaru klíče do příslušných čelistí svěráku. Řezání uzávěru kopie klíče příkazem z dotykové obrazovky. 5

6 Elektronický řezací stroj Versa 992 rychlost řezání Elektronický řezací stroj s maximální rychlostí kopírování nebo řezání plochých důlkových a oboustranných automobilových klíčů s podélnou vnitřní nebo vnější drážkou. Možnost personifikace libovolného klíče pomocí gravírování. Vyhledávání kódu uzávěru v aktuální zabezpečené databázi. jednoduchá obsluha a údržba flexibilita aktualizace on-line Ploché důlkové klíče Autoklíče Technická specifikace Versa Motor Řízené osy Fréza Systém načítání klíčů Svěrák Displej Rozměry Hmotnost Bezkartáčový vícerychlostní (volitelné otáčky) 3 osy X + Y + Z Vidiová Ø 2,5 mm (automobilové klíče) Vidiová Ø 4 mm, hrot 90 (důlkové klíče) další volitelné příslušenství na objednávku Elektronický čtecí hrot Versa BI992: C01 základní čelisti pro důlkové klíče a gravírování Versa BI992-I: C01 čelisti pro důlkové klíče a čelisti A01, A02, A03 pro automobilové klíče Barevná dotyková obrazovka 500 / 430 / 375 mm (šířka / hloubka / výška) 37 kg 6

7 Elektronický řezací stroj Versa 992 Užitné vlastnosti FLEXIBILITA Možnost řezání kopie klíče podle originálního klíče, přímého elektronického kódu nebo pomocí zaslaného datového souboru. Díky zabezpečené databázi klíčů může VERSA pracovat v samostatném režimu nebo spojení se softwarem INSTACODE nebo PROMASTER. DEKÓDOVÁNÍ KLÍČE Díky unikátnímu elektronickému čtecímu hrotu dokáže VERSA velmi snadno, rychle a přesně dekódovat uzávěry klíčů. RYCHLOST A PRECIZNOST Vysoké otáčky vřetene ( ot./mim.) umožňují vyřezání klíče během několika vteřin při vysoké přesnosti. Pro řezání důlkových klíčů dokáže VERSA vytvořit trojrozměrné 3D řezy díky tříosému interpolačnímu režimu. UPÍNACÍ ČELISTI VERSA BI992-I je vybavena 4 základními čelistmi, které zajišťují snadné a přesné upnutí důlkových a automobilových klíčů. Konstrukce čelistí umožňuje snadnou výměnu a jejich automatické nastavení a identifikaci. GRAVÍROVÁNÍ Pomocí gravírovací frézy je stroj Versa schopen s vysokou přesností gravírovat hlavy mosazných, ocelových nebo hliníkových klíčů. Software umožňuje gravírovat jak text, tak i grafická loga dle požadavků uživatele. INTEGRACE Instalovaný software a databáze umožňují jednoduchou aktualizaci přímým připojením k internetu nebo pomocí USB klíče. ÚDRŽBA Špony jsou po obrábění zachycovány ve velké zásuvce, integrované do konstrukce stroje. Dekódování důlkového klíče pro cylindrickou vložku Dekódování automobilového klíče Frézování kopie důlkového klíče 7

8 Elektronický řezací stroj Laser 994 Elektronický řezací stroj pro výrobu automobilových čipových klíčů s dvěma nebo čtyřmi vnitřními nebo vnějšími drážkami. rychlost řezání jednoduchá obsluha a údržba Čelisti flexibilita aktualizace on-line Technická specifikace Laser Motor Bezkartáčový jednorychlostní Řízené osy 2 osy X +Y Fréza Systém načítání klíčů Svěrák Displej Rozměry Hmotnost Vidiová Ø 2,5 mm Elektronický čtecí hrot Čelisti A, B, C a D dle typu řezaných klíčů (čelisti nejsou součástí dodávky stroje) Monochromatická dotyková obrazovka Stroj 300 / 360 / 360 mm, ovládací konzole 240 / 260 / 135 mm (šířka / hloubka / výška) 16,5 kg stroj / ovládací konzole 1,7 kg Užitné vlastnosti FLEXIBILITA Možnost řezání klíčů podle kódu, kopírováním originálního klíče nebo přímým zadáním známých uzávěrů. Praktická širokoúhlá dotyková obrazovka poskytuje obsluze intuitivní ovládání se zjednodušenými postupy. BEZKOLIZNÍ TECHNOLOGIE Stroj je vybaven systémem inteligentního dekódování s identifikací typu klíče a zařízením zabraňujícím kolizím. V případě zaseknutí se čtecí hrot automaticky vysune z drážky klíče, aby nedošlo ke kolizi. Bezkolizní systém funguje se všemi typy kovových klíčů. JEDNODUCHÁ OBSLUHA Čtyři základní čelisti A, B, C a D umožňují bezpečné a spolehlivé upnutí nejrozšířenějších řad klíčů. Výměnu čelistí je možné provést třemi jednoduchými pohyby bez potřeby nářadí (čelisti nejsou součástí dodávky stroje). PATENTOVANÉ ŘEŠENÍ Díky patentované systému QUICK REPLACE lze karbidové frézy velmi snadno a rychle vyměnit. Všechny upínací čelisti jsou vybaveny zabudovanými dorazy a praktickým systémem zabraňujícím nechtěnému zaměnění stran čelistí. BEZPEČNOST PŘI PRÁCI Kompletní kryt oblasti řezání zaručuje vysokou bezpečnost obsluhy. PROSTOROVÁ NENÁROČNOST Stroj má kompaktní rozměry a jeho nízká hmotnost umožňuje snadné umístění do požadované polohy. Konzoli je možné umístit pohodlně vedle stroje nebo v určité vzdálenosti od něj. ÚDRŽBA Stroj je připraven k montáži systému externího odsávání. Doplňková sada umožňuje připojení a automatické spouštění odsávacího systému při běhu stroje. Speciálně konstruovaná zásuvka zabraňuje padání špon mimo pracovní prostor. 8

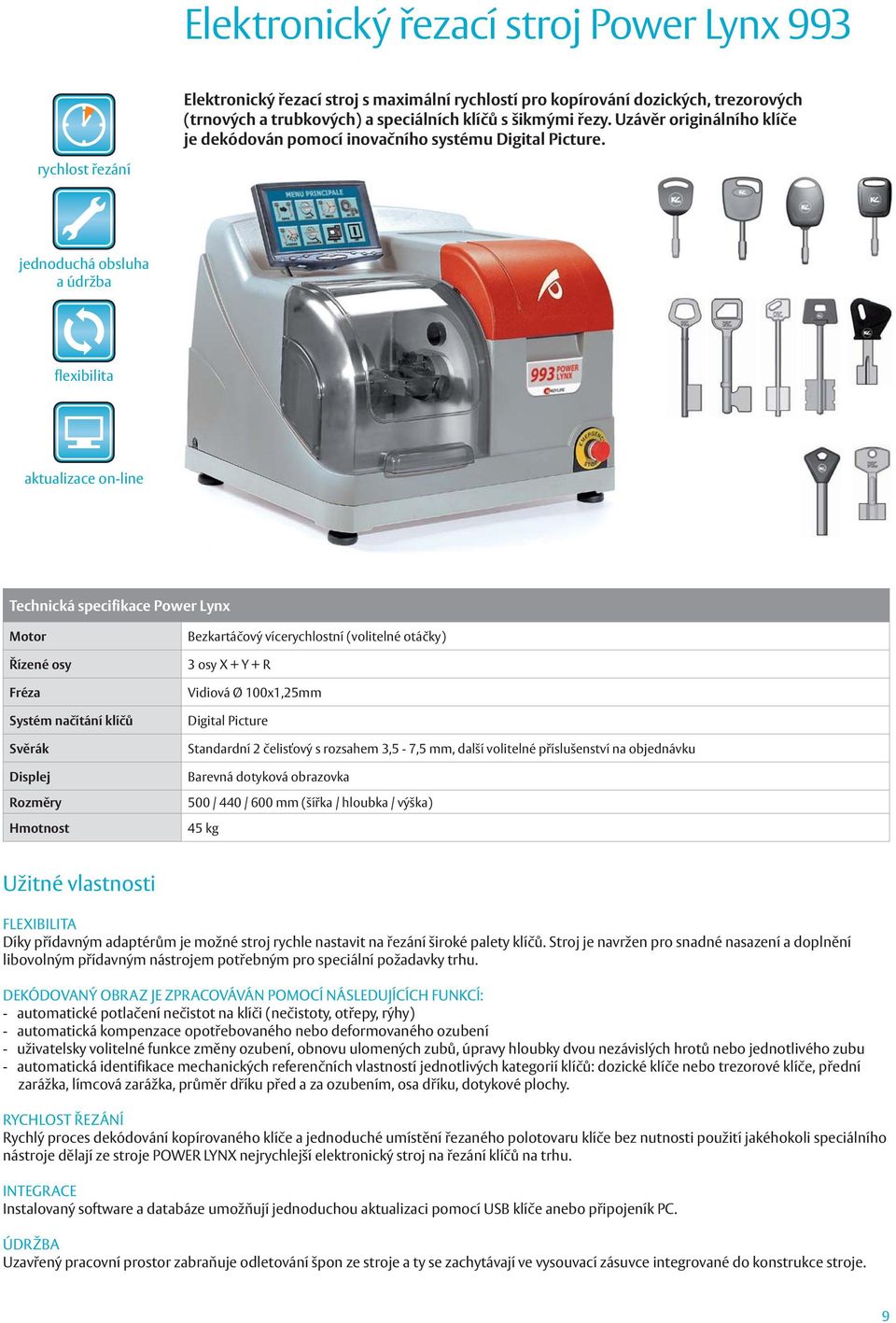

9 Elektronický řezací stroj Power Lynx 993 Elektronický řezací stroj s maximální rychlostí pro kopírování dozických, trezorových (trnových a trubkových) a speciálních klíčů s šikmými řezy. Uzávěr originálního klíče je dekódován pomocí inovačního systému Digital Picture. rychlost řezání jednoduchá obsluha a údržba flexibilita aktualizace on-line Technická specifikace Power Lynx Motor Řízené osy Fréza Systém načítání klíčů Svěrák Displej Rozměry Hmotnost Bezkartáčový vícerychlostní (volitelné otáčky) 3 osy X + Y + R Vidiová Ø 100x1,25mm Digital Picture Standardní 2 čelisťový s rozsahem 3,5-7,5 mm, další volitelné příslušenství na objednávku Barevná dotyková obrazovka 500 / 440 / 600 mm (šířka / hloubka / výška) 45 kg Užitné vlastnosti FLEXIBILITA Díky přídavným adaptérům je možné stroj rychle nastavit na řezání široké palety klíčů. Stroj je navržen pro snadné nasazení a doplnění libovolným přídavným nástrojem potřebným pro speciální požadavky trhu. DEKÓDOVANÝ OBRAZ JE ZPRACOVÁVÁN POMOCÍ NÁSLEDUJÍCÍCH FUNKCÍ: - automatické potlačení nečistot na klíči (nečistoty, otřepy, rýhy) - automatická kompenzace opotřebovaného nebo deformovaného ozubení - uživatelsky volitelné funkce změny ozubení, obnovu ulomených zubů, úpravy hloubky dvou nezávislých hrotů nebo jednotlivého zubu - automatická identifikace mechanických referenčních vlastností jednotlivých kategorií klíčů: dozické klíče nebo trezorové klíče, přední zarážka, límcová zarážka, průměr dříku před a za ozubením, osa dříku, dotykové plochy. RYCHLOST ŘEZÁNÍ Rychlý proces dekódování kopírovaného klíče a jednoduché umístění řezaného polotovaru klíče bez nutnosti použití jakéhokoli speciálního nástroje dělají ze stroje POWER LYNX nejrychlejší elektronický stroj na řezání klíčů na trhu. INTEGRACE Instalovaný software a databáze umožňují jednoduchou aktualizaci pomocí USB klíče anebo připojeník PC. ÚDRŽBA Uzavřený pracovní prostor zabraňuje odletování špon ze stroje a ty se zachytávají ve vysouvací zásuvce integrované do konstrukce stroje. 9

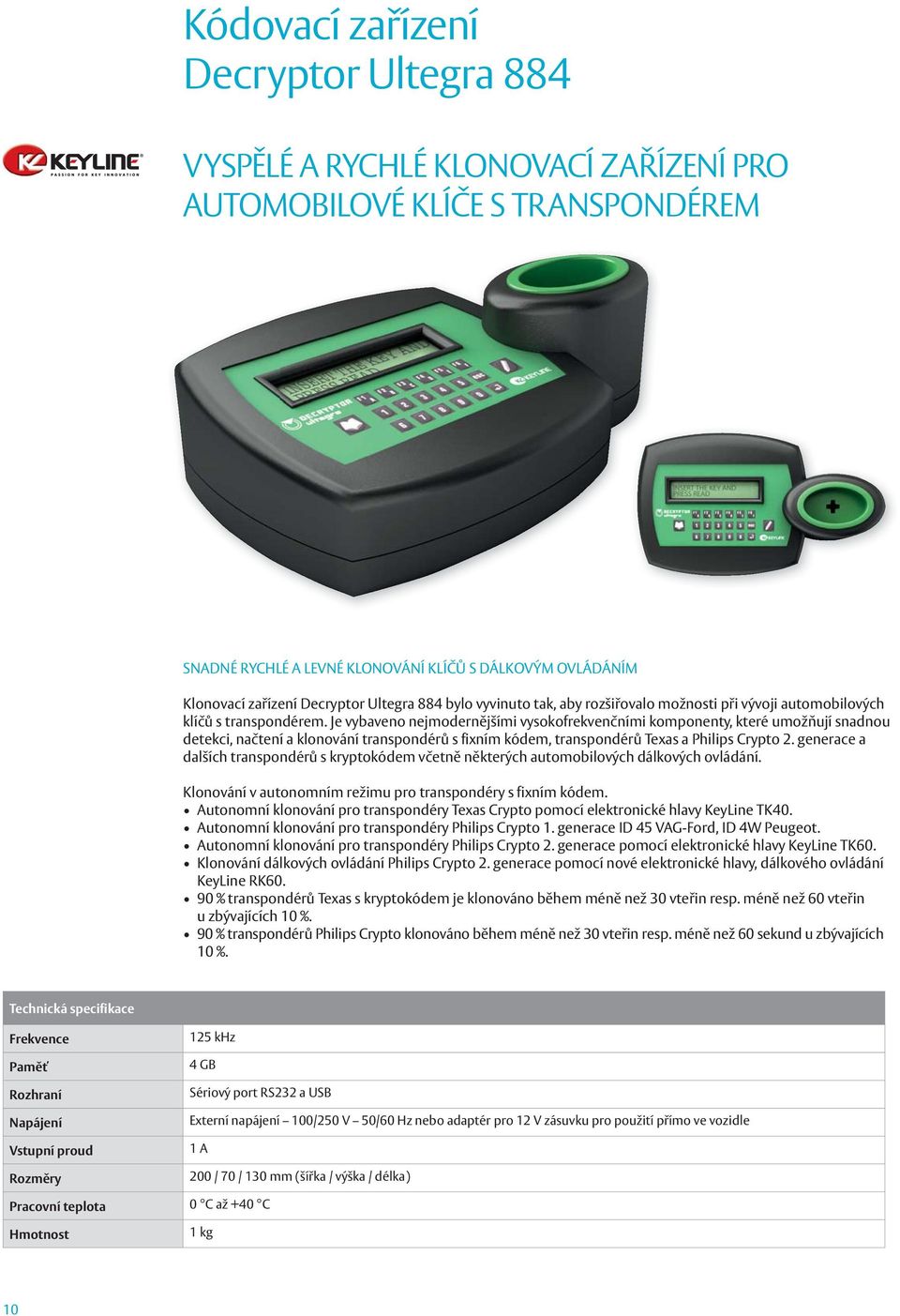

10 Kódovací zařízení Decryptor Ultegra 884 VYSPĚLÉ A RYCHLÉ KLONOVACÍ ZAŘÍZENÍ PRO AUTOMOBILOVÉ KLÍČE S TRANSPONDÉREM SNADNÉ RYCHLÉ A LEVNÉ KLONOVÁNÍ KLÍČŮ S DÁLKOVÝM OVLÁDÁNÍM Klonovací zařízení Decryptor Ultegra 884 bylo vyvinuto tak, aby rozšiřovalo možnosti při vývoji automobilových klíčů s transpondérem. Je vybaveno nejmodernějšími vysokofrekvenčními komponenty, které umožňují snadnou detekci, načtení a klonování transpondérů s fixním kódem, transpondérů Texas a Philips Crypto 2. generace a dalších transpondérů s kryptokódem včetně některých automobilových dálkových ovládání. Klonování v autonomním režimu pro transpondéry s fixním kódem. Autonomní klonování pro transpondéry Texas Crypto pomocí elektronické hlavy KeyLine TK40. Autonomní klonování pro transpondéry Philips Crypto 1. generace ID 45 VAG-Ford, ID 4W Peugeot. Autonomní klonování pro transpondéry Philips Crypto 2. generace pomocí elektronické hlavy KeyLine TK60. Klonování dálkových ovládání Philips Crypto 2. generace pomocí nové elektronické hlavy, dálkového ovládání KeyLine RK % transpondérů Texas s kryptokódem je klonováno během méně než 30 vteřin resp. méně než 60 vteřin u zbývajících 10 %. 90 % transpondérů Philips Crypto klonováno během méně než 30 vteřin resp. méně než 60 sekund u zbývajících 10 %. Technická specifikace Frekvence Paměť Rozhraní Napájení Vstupní proud Rozměry 125 khz 4 GB Sériový port RS232 a USB Externí napájení 100/250 V 50/60 Hz nebo adaptér pro 12 V zásuvku pro použití přímo ve vozidle 1 A 200 / 70 / 130 mm (šířka / výška / délka) Pracovní teplota 0 C až +40 C Hmotnost 1 kg 10

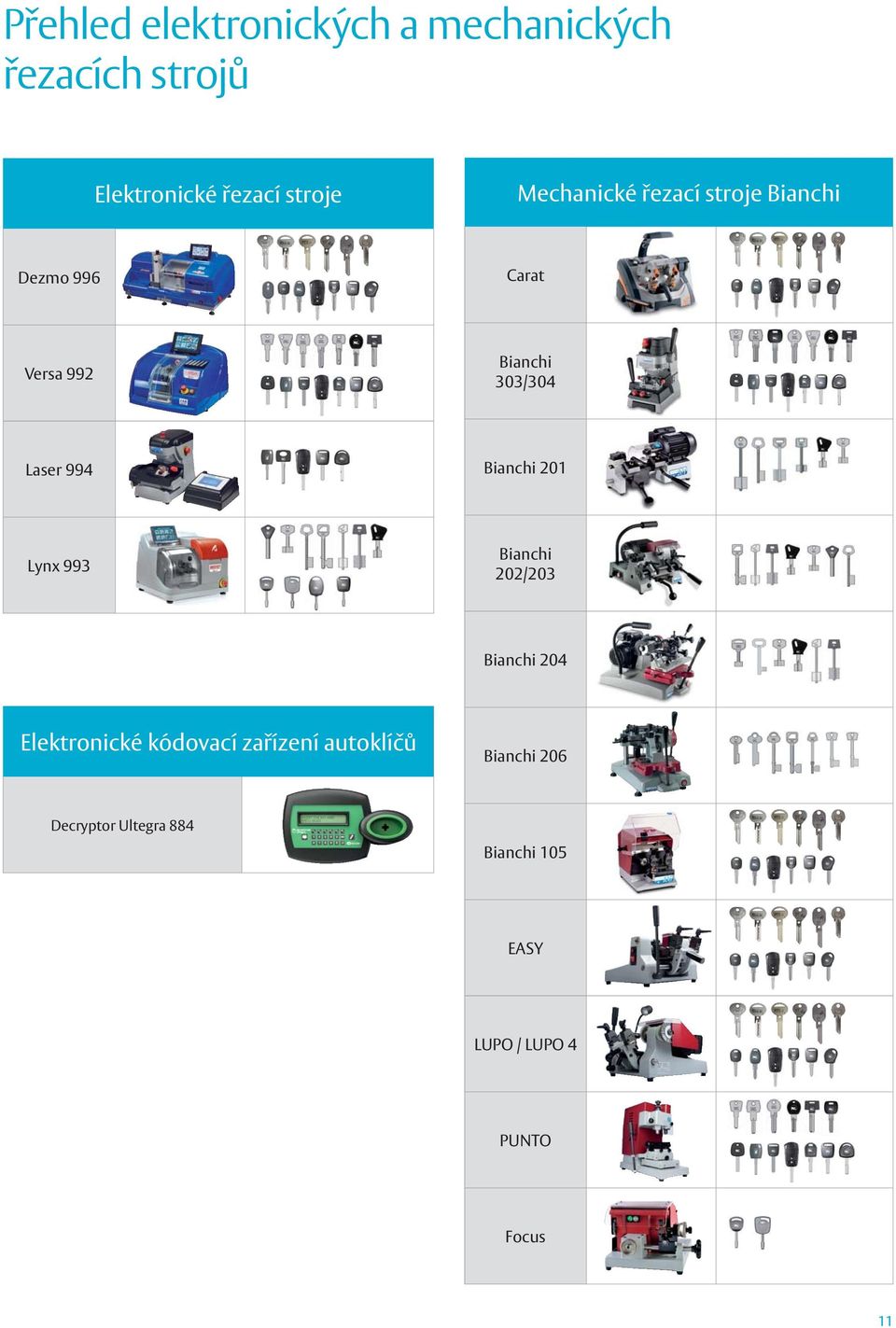

11 Přehled elektronických a mechanických řezacích strojů Elektronické řezací stroje Mechanické řezací stroje Bianchi Dezmo 996 Carat Versa 992 Bianchi 303/304 Laser 994 Bianchi 201 Lynx 993 Bianchi 202/203 Bianchi 204 Elektronické kódovací zařízení autoklíčů Bianchi 206 Decryptor Ultegra 884 Bianchi 105 EASY LUPO / LUPO 4 PUNTO Focus 11

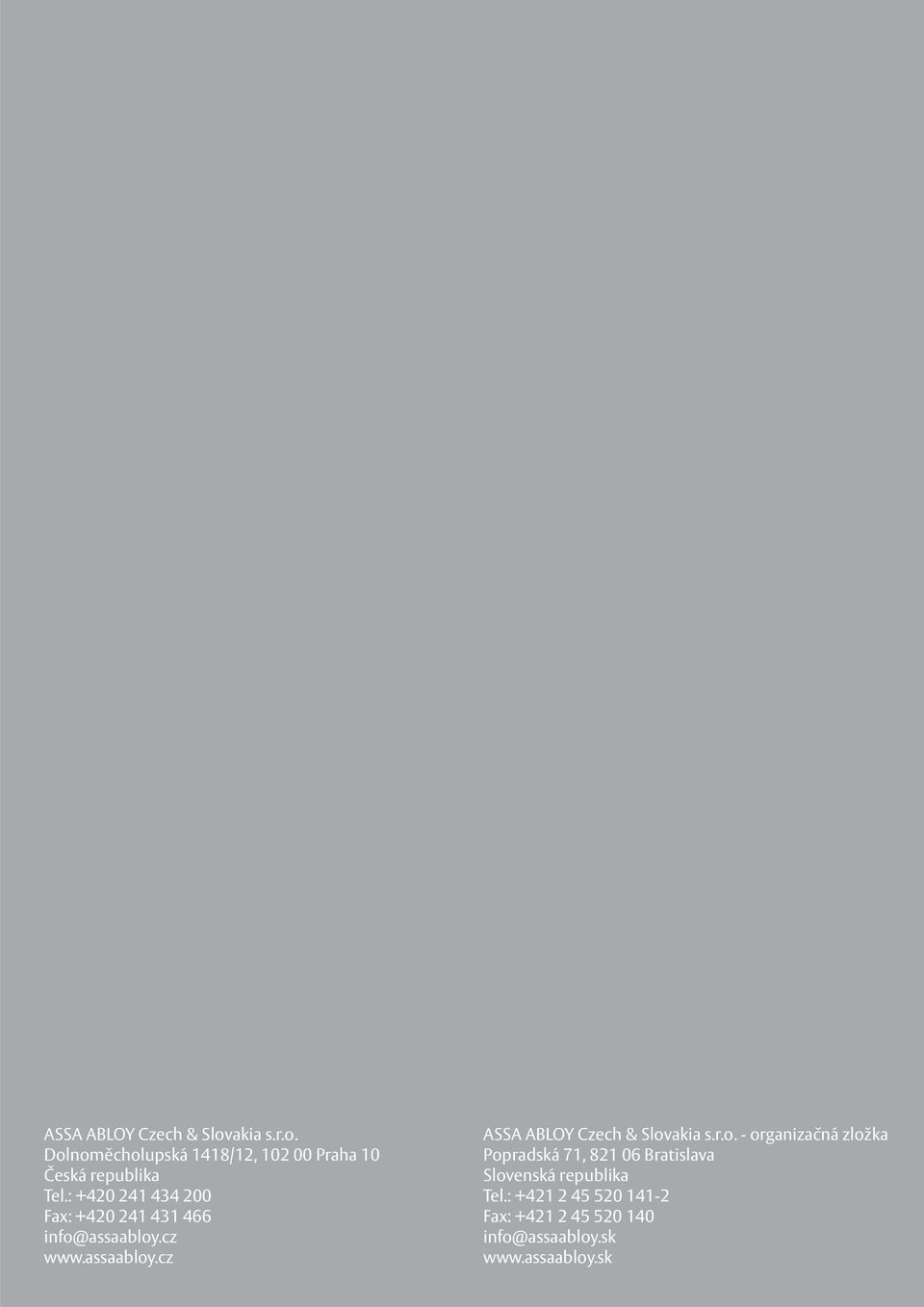

12 ASSA ABLOY Czech & Slovakia s.r.o. Dolnoměcholupská 1418/12, Praha 10 Česká republika Tel.: Fax: ASSA ABLOY Czech & Slovakia s.r.o. - organizačná zložka Popradská 71, Bratislava Slovenská republika Tel.: Fax: info@assaabloy.sk
