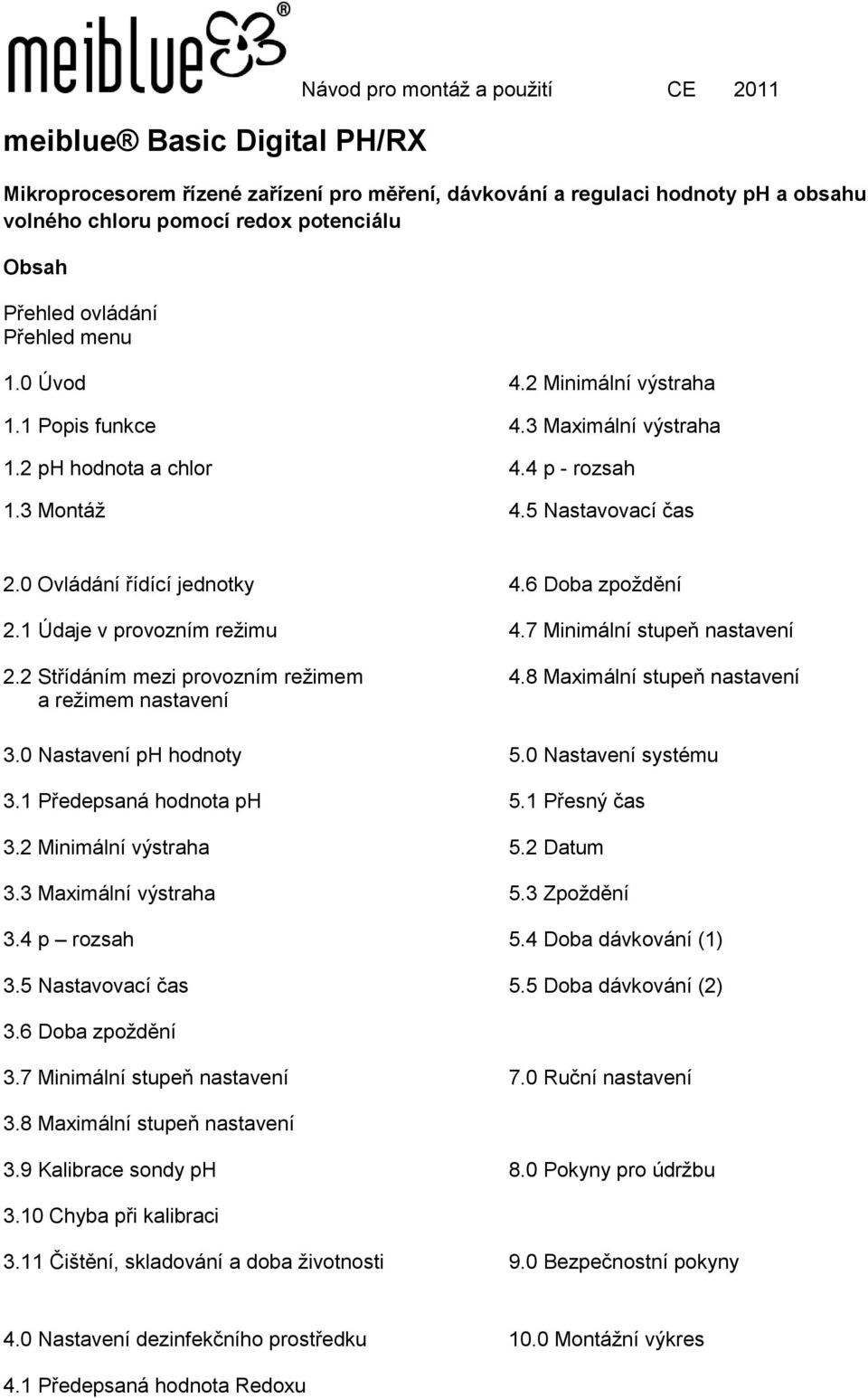

1 meiblue Basic Digital PH/RX Návod pro montáž a použití CE 2011 Mikroprocesorem řízené zařízení pro měření, dávkování a regulaci hodnoty ph a obsahu volného chloru pomocí redox potenciálu Obsah Přehled ovládání Přehled menu 1.0 Úvod 4.2 Minimální výstraha 1.1 Popis funkce 4.3 Maximální výstraha 1.2 ph hodnota a chlor 4.4 p - rozsah 1.3 Montáž 4.5 Nastavovací čas 2.0 Ovládání řídící jednotky 4.6 Doba zpoždění 2.1 Údaje v provozním režimu 4.7 Minimální stupeň nastavení 2.2 Střídáním mezi provozním režimem 4.8 Maximální stupeň nastavení a režimem nastavení 3.0 Nastavení ph hodnoty 5.0 Nastavení systému 3.1 Předepsaná hodnota ph 5.1 Přesný čas 3.2 Minimální výstraha 5.2 Datum 3.3 Maximální výstraha 5.3 Zpoždění 3.4 p rozsah 5.4 Doba dávkování (1) 3.5 Nastavovací čas 5.5 Doba dávkování (2) 3.6 Doba zpoždění 3.7 Minimální stupeň nastavení 7.0 Ruční nastavení 3.8 Maximální stupeň nastavení 3.9 Kalibrace sondy ph 8.0 Pokyny pro údržbu 3.10 Chyba při kalibraci 3.11 Čištění, skladování a doba životnosti 9.0 Bezpečnostní pokyny 4.0 Nastavení dezinfekčního prostředku 10.0 Montážní výkres 4.1 Předepsaná hodnota Redoxu

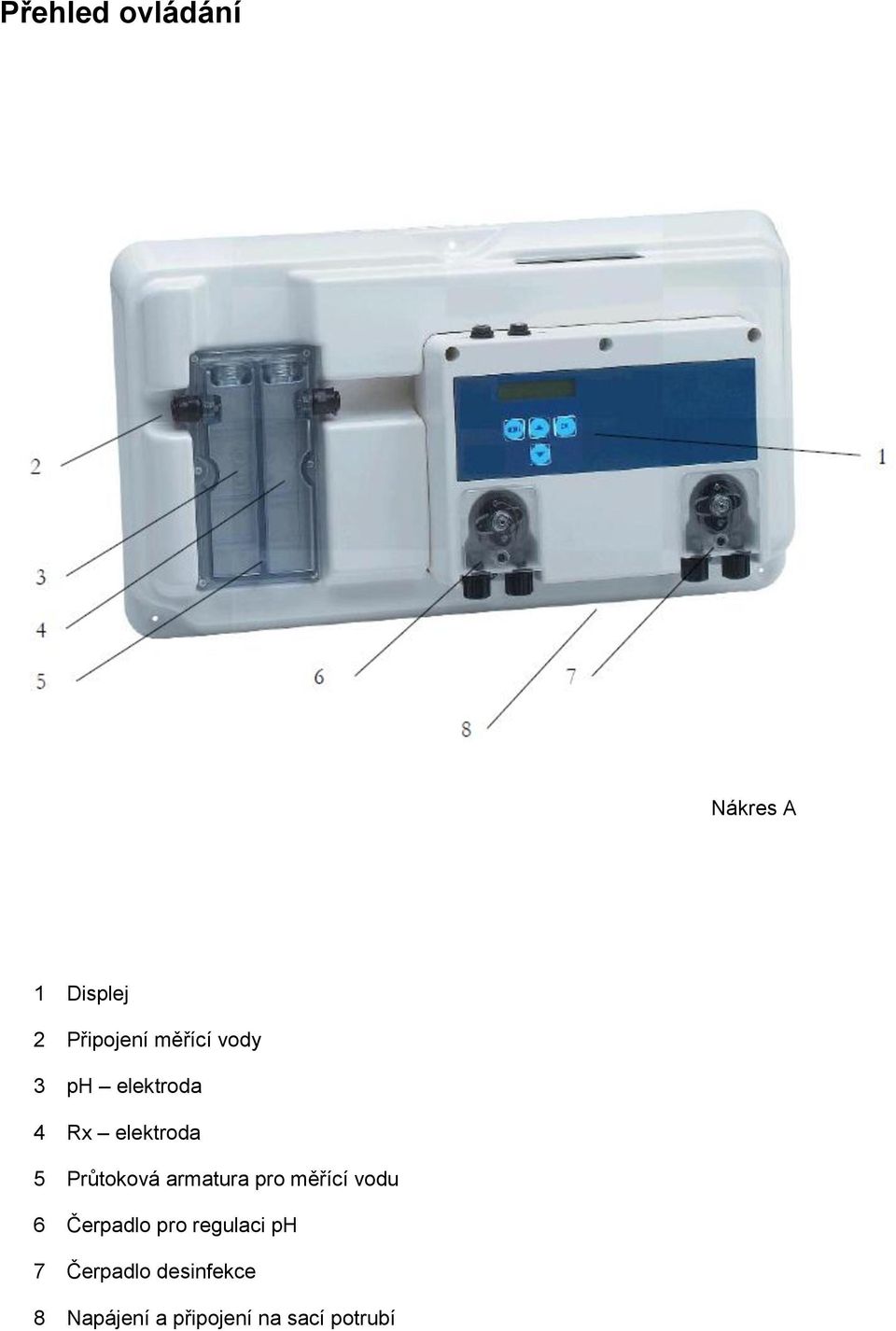

2 Přehled ovládání Nákres A 1 Displej 2 Připojení měřící vody 3 ph elektroda 4 Rx elektroda 5 Průtoková armatura pro měřící vodu 6 Čerpadlo pro regulaci ph 7 Čerpadlo desinfekce 8 Napájení a připojení na sací potrubí

3 Přehled menu

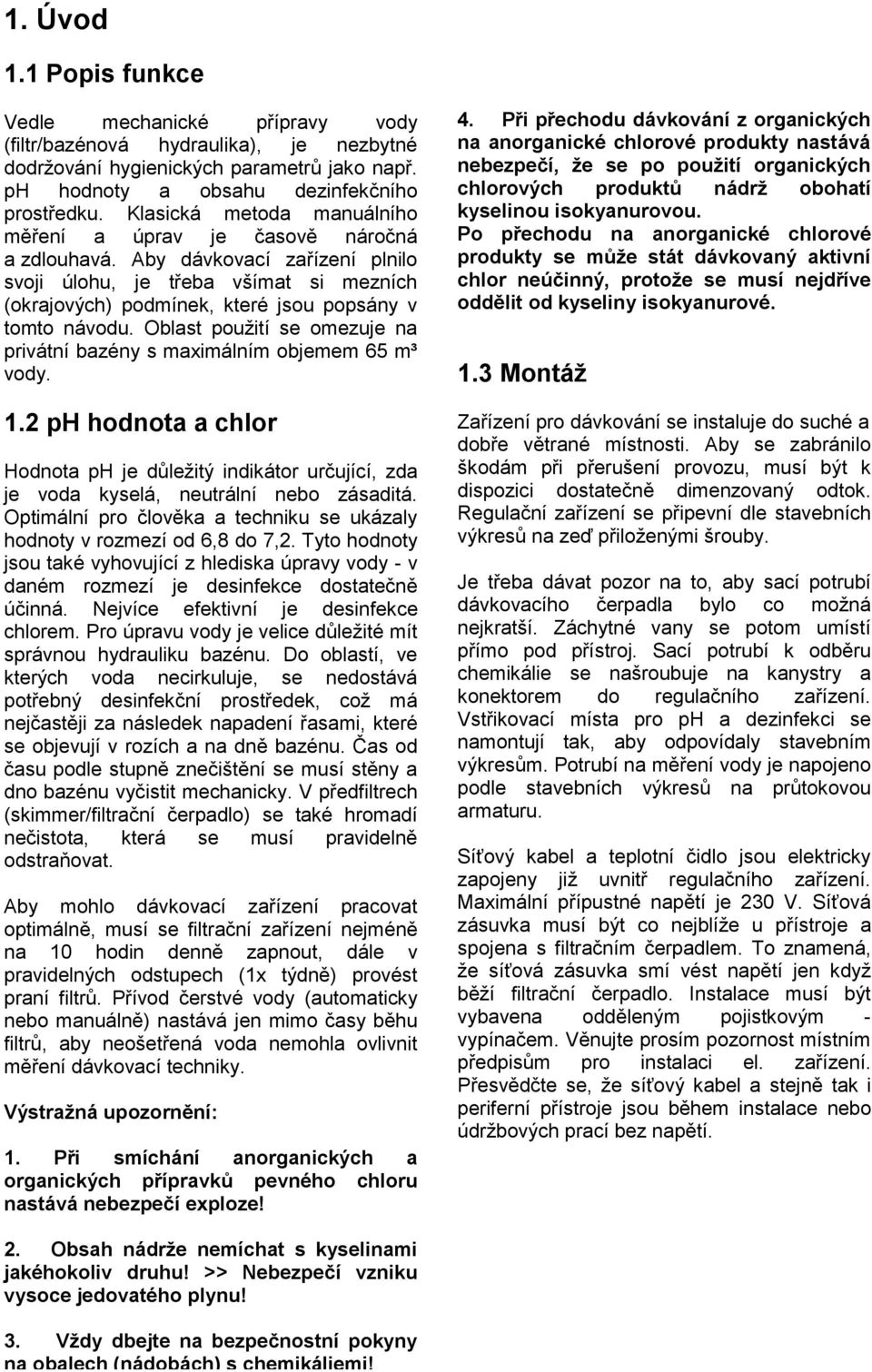

4 1. Úvod 1.1 Popis funkce Vedle mechanické přípravy vody (filtr/bazénová hydraulika), je nezbytné dodržování hygienických parametrů jako např. ph hodnoty a obsahu dezinfekčního prostředku. Klasická metoda manuálního měření a úprav je časově náročná a zdlouhavá. Aby dávkovací zařízení plnilo svoji úlohu, je třeba všímat si mezních (okrajových) podmínek, které jsou popsány v tomto návodu. Oblast použití se omezuje na privátní bazény s maximálním objemem 65 m³ vody. 1.2 ph hodnota a chlor Hodnota ph je důležitý indikátor určující, zda je voda kyselá, neutrální nebo zásaditá. Optimální pro člověka a techniku se ukázaly hodnoty v rozmezí od 6,8 do 7,2. Tyto hodnoty jsou také vyhovující z hlediska úpravy vody - v daném rozmezí je desinfekce dostatečně účinná. Nejvíce efektivní je desinfekce chlorem. Pro úpravu vody je velice důležité mít správnou hydrauliku bazénu. Do oblastí, ve kterých voda necirkuluje, se nedostává potřebný desinfekční prostředek, což má nejčastěji za následek napadení řasami, které se objevují v rozích a na dně bazénu. Čas od času podle stupně znečištění se musí stěny a dno bazénu vyčistit mechanicky. V předfiltrech (skimmer/filtrační čerpadlo) se také hromadí nečistota, která se musí pravidelně odstraňovat. Aby mohlo dávkovací zařízení pracovat optimálně, musí se filtrační zařízení nejméně na 10 hodin denně zapnout, dále v pravidelných odstupech (1x týdně) provést praní filtrů. Přívod čerstvé vody (automaticky nebo manuálně) nastává jen mimo časy běhu filtrů, aby neošetřená voda nemohla ovlivnit měření dávkovací techniky. Výstražná upozornění: 1. Při smíchání anorganických a organických přípravků pevného chloru nastává nebezpečí exploze! 4. Při přechodu dávkování z organických na anorganické chlorové produkty nastává nebezpečí, že se po použití organických chlorových produktů nádrž obohatí kyselinou isokyanurovou. Po přechodu na anorganické chlorové produkty se může stát dávkovaný aktivní chlor neúčinný, protože se musí nejdříve oddělit od kyseliny isokyanurové. 1.3 Montáž Zařízení pro dávkování se instaluje do suché a dobře větrané místnosti. Aby se zabránilo škodám při přerušení provozu, musí být k dispozici dostatečně dimenzovaný odtok. Regulační zařízení se připevní dle stavebních výkresů na zeď přiloženými šrouby. Je třeba dávat pozor na to, aby sací potrubí dávkovacího čerpadla bylo co možná nejkratší. Záchytné vany se potom umístí přímo pod přístroj. Sací potrubí k odběru chemikálie se našroubuje na kanystry a konektorem do regulačního zařízení. Vstřikovací místa pro ph a dezinfekci se namontují tak, aby odpovídaly stavebním výkresům. Potrubí na měření vody je napojeno podle stavebních výkresů na průtokovou armaturu. Síťový kabel a teplotní čidlo jsou elektricky zapojeny již uvnitř regulačního zařízení. Maximální přípustné napětí je 230 V. Síťová zásuvka musí být co nejblíže u přístroje a spojena s filtračním čerpadlem. To znamená, že síťová zásuvka smí vést napětí jen když běží filtrační čerpadlo. Instalace musí být vybavena odděleným pojistkovým - vypínačem. Věnujte prosím pozornost místním předpisům pro instalaci el. zařízení. Přesvědčte se, že síťový kabel a stejně tak i periferní přístroje jsou během instalace nebo údržbových prací bez napětí. 2. Obsah nádrže nemíchat s kyselinami jakéhokoliv druhu! >> Nebezpečí vzniku vysoce jedovatého plynu! 3. Vždy dbejte na bezpečnostní pokyny na obalech (nádobách) s chemikáliemi!

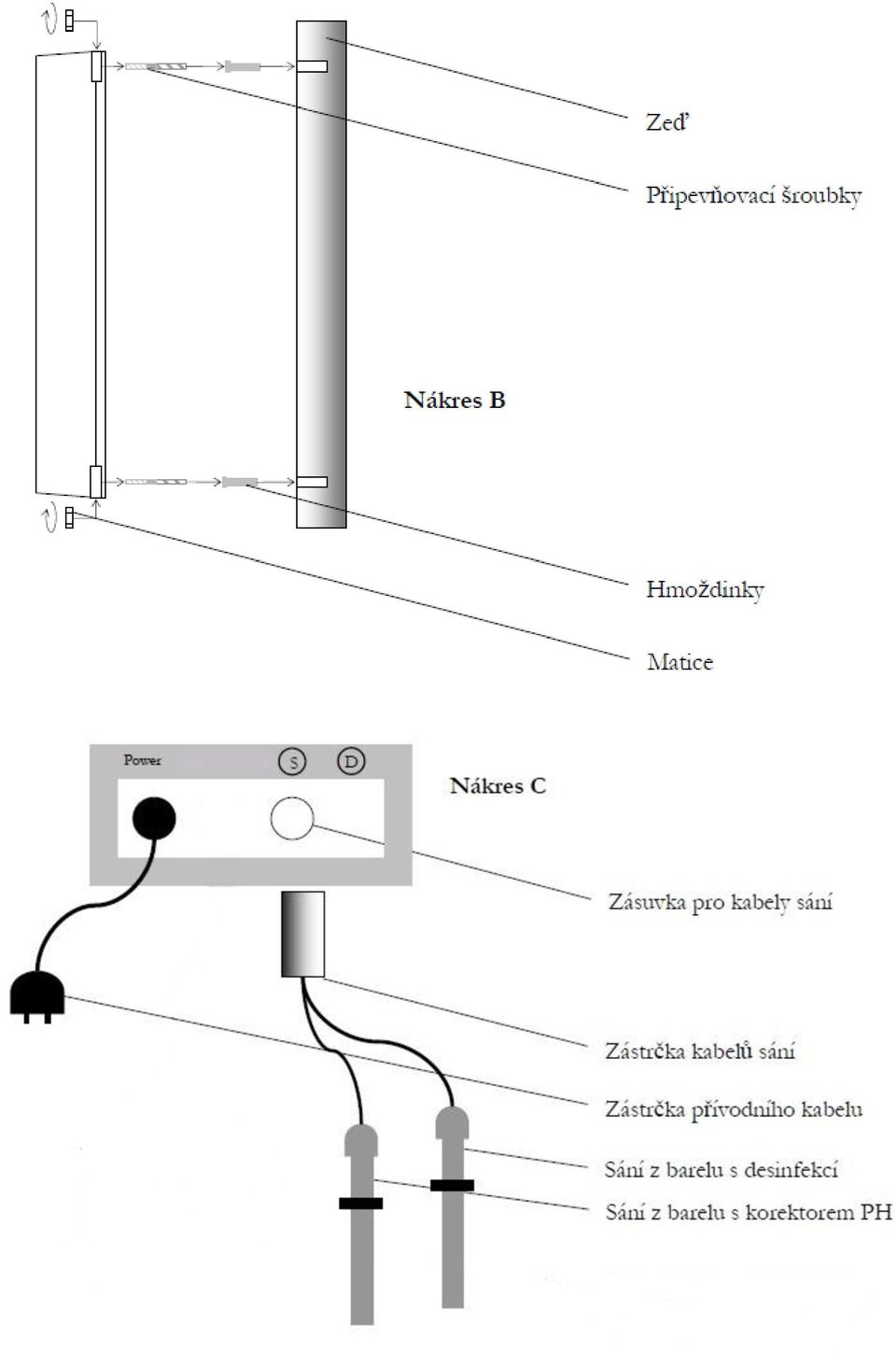

5

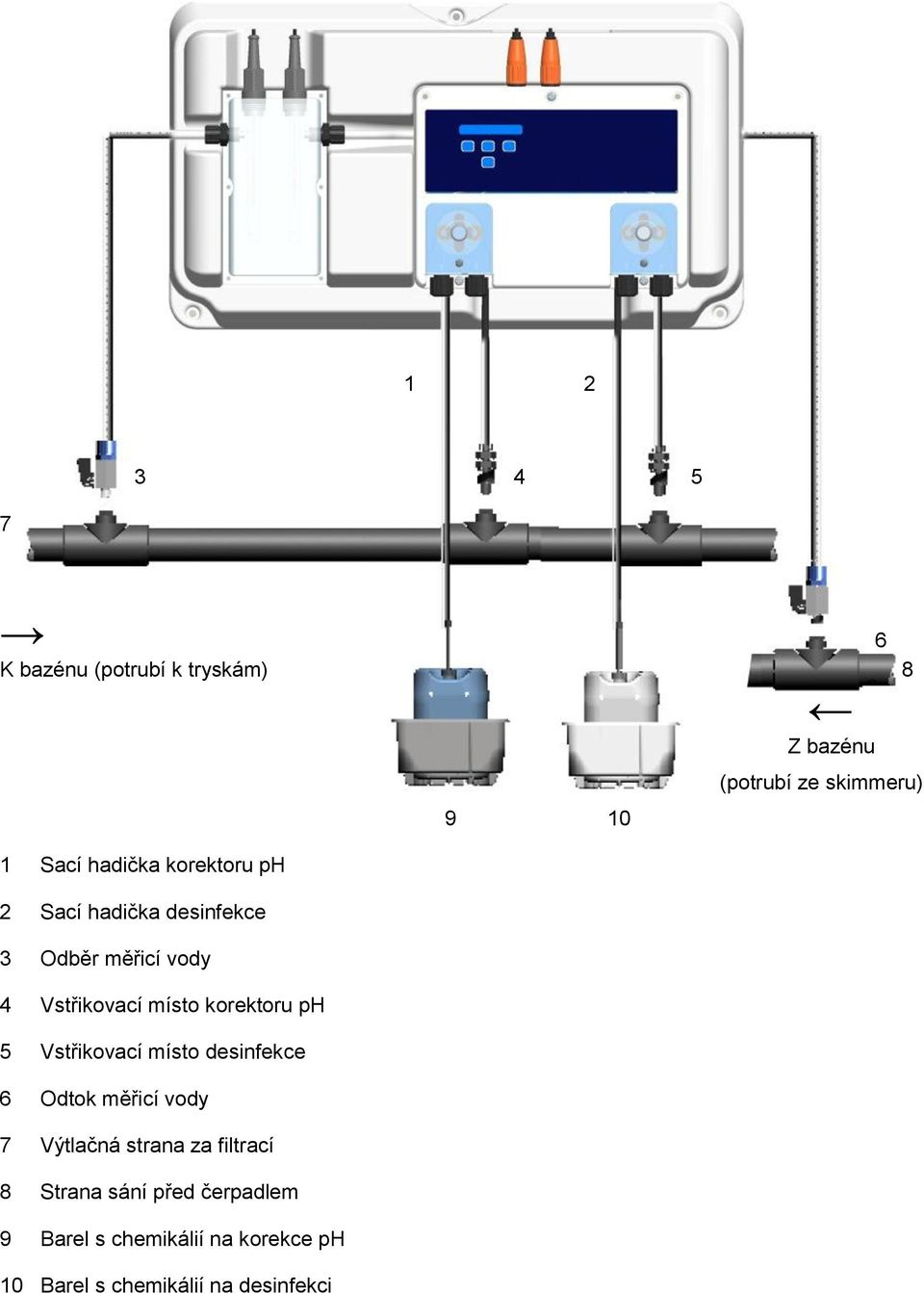

6 K bazénu (potrubí k tryskám) 8 Z bazénu 1 Sací hadička korektoru ph 2 Sací hadička desinfekce 3 Odběr měřicí vody 4 Vstřikovací místo korektoru ph 5 Vstřikovací místo desinfekce 6 Odtok měřicí vody 7 Výtlačná strana za filtrací 8 Strana sání před čerpadlem 9 Barel s chemikálií na korekce ph 10 Barel s chemikálií na desinfekci 9 10 (potrubí ze skimmeru)

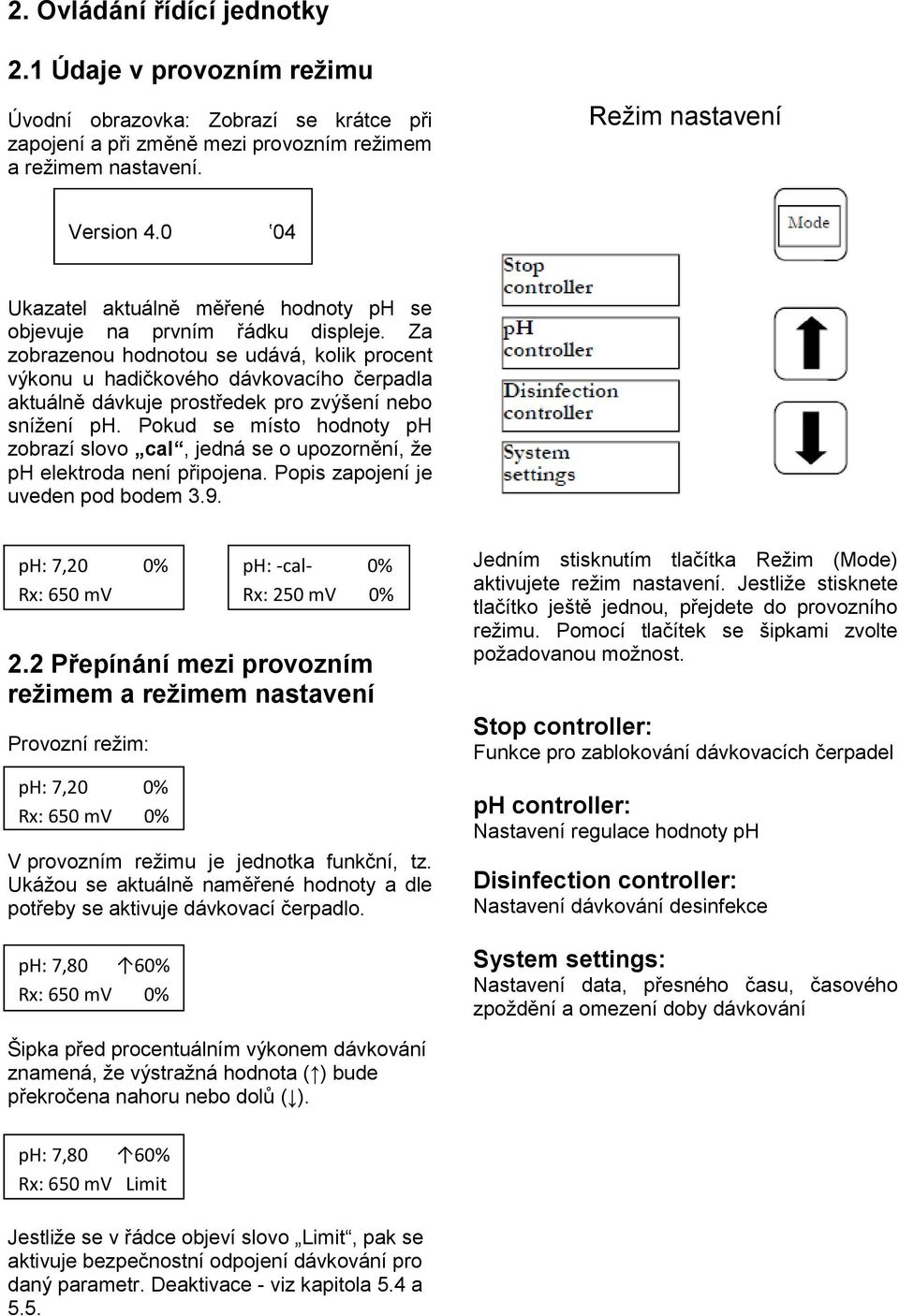

7 2. Ovládání řídící jednotky 2.1 Údaje v provozním režimu Úvodní obrazovka: Zobrazí se krátce při zapojení a při změně mezi provozním režimem a režimem nastavení. Režim nastavení Version Ukazatel aktuálně měřené hodnoty ph se objevuje na prvním řádku displeje. Za zobrazenou hodnotou se udává, kolik procent výkonu u hadičkového dávkovacího čerpadla aktuálně dávkuje prostředek pro zvýšení nebo snížení ph. Pokud se místo hodnoty ph zobrazí slovo cal, jedná se o upozornění, že ph elektroda není připojena. Popis zapojení je uveden pod bodem 3.9. ph: 7,20 0% Rx: 650 mv 0% 2.2 Přepínání mezi provozním režimem a režimem nastavení Provozní režim: ph: 7,20 0% Rx: 650 mv 0% V provozním režimu je jednotka funkční, tz. Ukážou se aktuálně naměřené hodnoty a dle potřeby se aktivuje dávkovací čerpadlo. ph: 7,80 60% Rx: 650 mv 0% ph: -cal- 0% Rx: 250 mv 0% Jedním stisknutím tlačítka Režim (Mode) aktivujete režim nastavení. Jestliže stisknete tlačítko ještě jednou, přejdete do provozního režimu. Pomocí tlačítek se šipkami zvolte požadovanou možnost. Stop controller: Funkce pro zablokování dávkovacích čerpadel ph controller: Nastavení regulace hodnoty ph Disinfection controller: Nastavení dávkování desinfekce System settings: Nastavení data, přesného času, časového zpoždění a omezení doby dávkování Šipka před procentuálním výkonem dávkování znamená, že výstražná hodnota ( ) bude překročena nahoru nebo dolů ( ). ph: 7,80 60% Rx: 650 mv Limit Jestliže se v řádce objeví slovo Limit, pak se aktivuje bezpečnostní odpojení dávkování pro daný parametr. Deaktivace - viz kapitola 5.4 a 5.5.

8 3. Nastavení hodnoty ph SN6 připojení ph elektrody Podmenu Stisknutím tlačítek se šipkou můžete listovat v podmenu SN6 připojení Rx elektrody Šroubení pro ph - elektrodu Šroubení pro Rx - elektrodu Elektrody musí být nainstalovány tak, jak je znázorněno na obrázku výše. V menu v bodě ph lze změnit všechna nastavení, která jsou nutná pro jeho regulaci. Změňte mód z provozního režimu na režim nastavení stisknutím tlačítka Mode. Nyní stiskněte tlačítko Šipka nahoru a držte ho stisknuté, než se na displeji zobrazí ph. Stisknutím tlačítka OK se přepnete zpět do podmenu ph pro regulaci ph. Když se na displeji zobrazí výběr, který se má změnit, stiskněte tlačítko OK. Následně se na displeji zobrazí hvězdička. Nyní můžete hodnotu změnit pomocí tlačítek se šipkou. K uložení nastavené hodnoty stiskněte ještě jednou tlačítko OK. Přerušení (zrušení) se provede stisknutím tlačítka Mode.

9 3.1 Požadovaná hodnota [7.20] S požadovanou hodnotou si nastavujete ph hodnotu bazénové vody dle přání. Při nedosažení nebo překročení požadované hodnoty se aktivuje dávkovací čerpadlo. Továrně je toto nastavení zvoleno pro dávkování prostředku ph Mínus. Změna nastavení na dávkování prostředku ph Plus je popsána v kapitole 3.4 (p - rozsah). 3.2 Alarm minimální hodnoty ( ): [6.80] Při nedosažení spodní hodnoty výstrahy se spustí alarm. Alarm se objeví na displeji. 3.3 Alarm maximální hodnoty ( ): [7.60] Při překročení horní hodnoty výstrahy se spustí alarm. Alarm se objeví na displeji. 3.4 p - rozsah: [-1.00] S touto funkcí se mohou nadefinovat dvě základní nastavení regulátoru: Srovnání dávkování ph hodnoty: Při negativním p- rozsahu [-1.00] se při překročení požadované hodnoty aktivuje dávkovací čerpadlo. Toto nastavení se použije při použití chemikálií ke snížení ph. Při pozitivním p-rozsahu [1.00] se při překročení požadované hodnoty aktivuje dávkovací čerpadlo. Toto nastavení se použije při použití chemikálií pro zvýšení ph. Upozornění: Při změně dávkování z prostředku ph Mínus na ph Plus nebo opačně je nutné dávkovací vedení proprat vodou a musí se vyčistit vstřikovací ventily. Regulační strmost Číselná hodnota udává pásmo proporcionality, tedy regulační strmost. V závislosti na typu dávkování jsou obvyklé hodnoty -1,00/1,00. Význam: U p-rozsahu od 1,00 pracuje dávkovací čerpadlo s maximálním výkonem při odchylce měřených skutečných hodnot od požadované hodnoty s Δ1 ph. Blíží-li se skutečná hodnota v rámci p-rozsahu požadované hodnotě, potom se proporcionálně zmenšuje dávkovací výkon. To znamená, že při odchylce např. Δ 0,5 ph pracuje čerpadlo jen na 50% maximální výkon. 3.5 Integrační časová konstanta: [0 sec] Nastavení z výroby se nesmí měnit. 3.6 Derivační časová konstanta: [0 sec] Nastavení z výroby se nesmí měnit. 3.7 Minimální stupeň nastavení: [5%] V závislosti na odchylce měření požadované hodnoty vypočítává regulátor procentuální dávkovací výkon příslušného čerpadla. Minimální stupeň nastavení od např. 10% znamená, že všechny vypočítané hodnoty, které jsou nižší než 10% se automaticky zvýšily na minimální výkon 10%. To znamená, že regulátor pracuje při malých odchylkách s minimálním zatížením. 3.8 Maximální stupeň nastavení: [100%] V závislosti na odchylce měření požadované hodnoty vypočítává regulátor procentuální dávkovací výkon příslušného čerpadla. Maximální stupeň nastavení od např. 80% znamená, že všechny vypočítané hodnoty, které jsou vyšší než 80% se automaticky snížily na maximální výkon 80%. Výkon dávkovacího čerpadla je tím omezen.

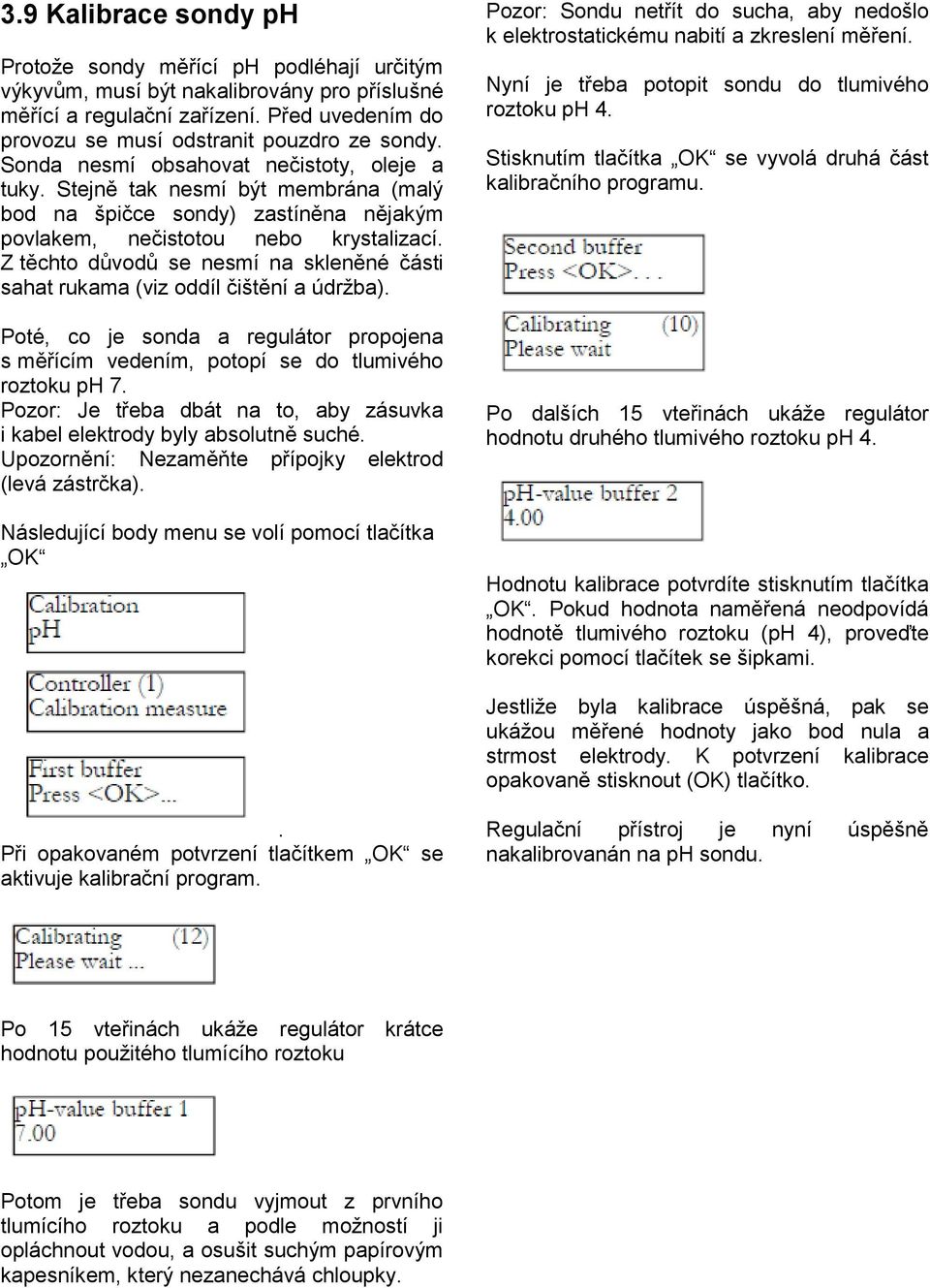

10 3.9 Kalibrace sondy ph Protože sondy měřící ph podléhají určitým výkyvům, musí být nakalibrovány pro příslušné měřící a regulační zařízení. Před uvedením do provozu se musí odstranit pouzdro ze sondy. Sonda nesmí obsahovat nečistoty, oleje a tuky. Stejně tak nesmí být membrána (malý bod na špičce sondy) zastíněna nějakým povlakem, nečistotou nebo krystalizací. Z těchto důvodů se nesmí na skleněné části sahat rukama (viz oddíl čištění a údržba). Poté, co je sonda a regulátor propojena s měřícím vedením, potopí se do tlumivého roztoku ph 7. Pozor: Je třeba dbát na to, aby zásuvka i kabel elektrody byly absolutně suché. Upozornění: Nezaměňte přípojky elektrod (levá zástrčka). Následující body menu se volí pomocí tlačítka OK Pozor: Sondu netřít do sucha, aby nedošlo k elektrostatickému nabití a zkreslení měření. Nyní je třeba potopit sondu do tlumivého roztoku ph 4. Stisknutím tlačítka OK se vyvolá druhá část kalibračního programu. Po dalších 15 vteřinách ukáže regulátor hodnotu druhého tlumivého roztoku ph 4. Hodnotu kalibrace potvrdíte stisknutím tlačítka OK. Pokud hodnota naměřená neodpovídá hodnotě tlumivého roztoku (ph 4), proveďte korekci pomocí tlačítek se šipkami. Jestliže byla kalibrace úspěšná, pak se ukážou měřené hodnoty jako bod nula a strmost elektrody. K potvrzení kalibrace opakovaně stisknout (OK) tlačítko.. Při opakovaném potvrzení tlačítkem OK se aktivuje kalibrační program. Regulační přístroj je nyní úspěšně nakalibrovanán na ph sondu. Po 15 vteřinách ukáže regulátor krátce hodnotu použitého tlumícího roztoku Potom je třeba sondu vyjmout z prvního tlumícího roztoku a podle možností ji opláchnout vodou, a osušit suchým papírovým kapesníkem, který nezanechává chloupky.

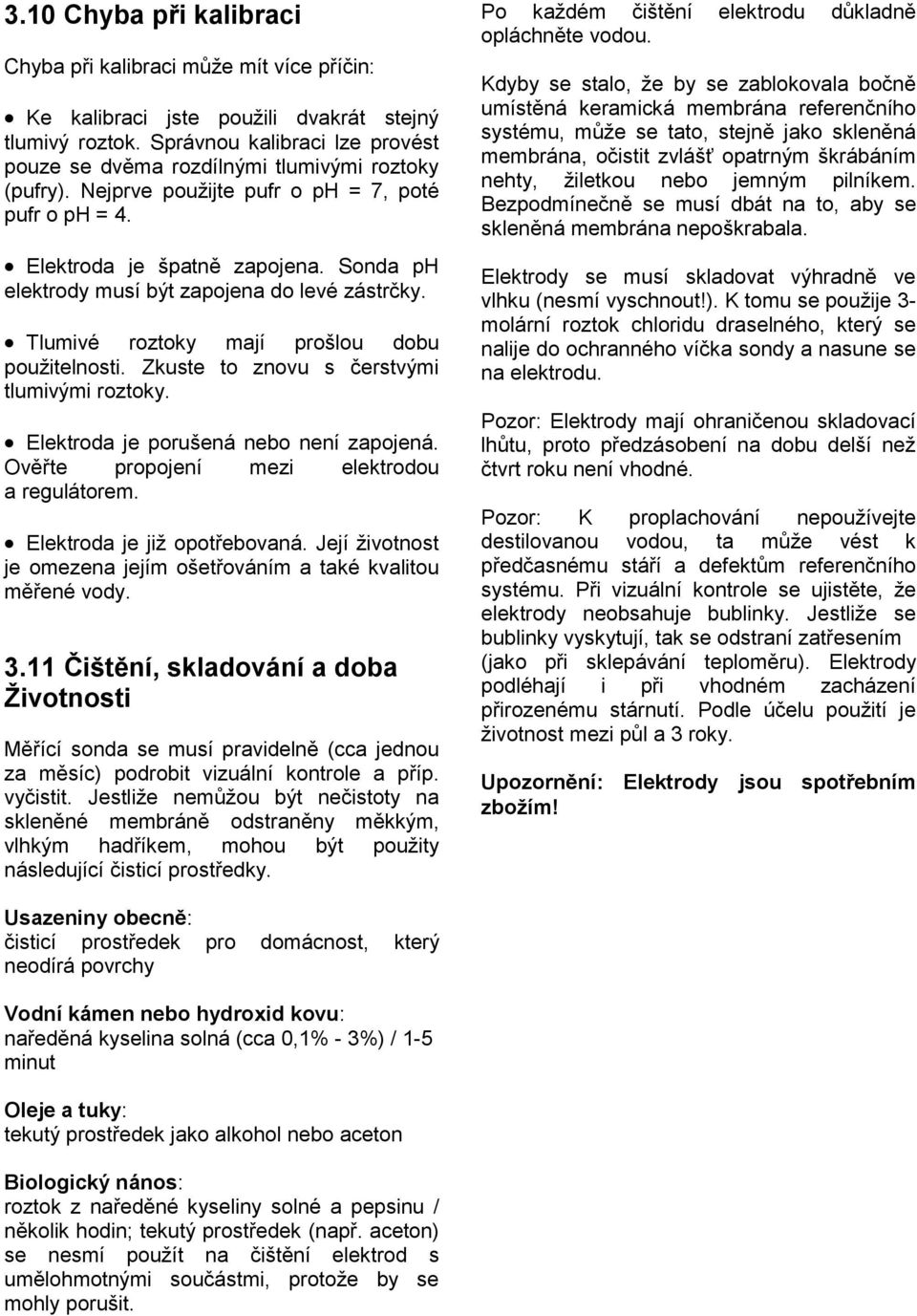

11 3.10 Chyba při kalibraci Chyba při kalibraci může mít více příčin: Ke kalibraci jste použili dvakrát stejný tlumivý roztok. Správnou kalibraci lze provést pouze se dvěma rozdílnými tlumivými roztoky (pufry). Nejprve použijte pufr o ph = 7, poté pufr o ph = 4. Elektroda je špatně zapojena. Sonda ph elektrody musí být zapojena do levé zástrčky. Tlumivé roztoky mají prošlou dobu použitelnosti. Zkuste to znovu s čerstvými tlumivými roztoky. Elektroda je porušená nebo není zapojená. Ověřte propojení mezi elektrodou a regulátorem. Elektroda je již opotřebovaná. Její životnost je omezena jejím ošetřováním a také kvalitou měřené vody Čištění, skladování a doba Životnosti Měřící sonda se musí pravidelně (cca jednou za měsíc) podrobit vizuální kontrole a příp. vyčistit. Jestliže nemůžou být nečistoty na skleněné membráně odstraněny měkkým, vlhkým hadříkem, mohou být použity následující čisticí prostředky. Po každém čištění elektrodu důkladně opláchněte vodou. Kdyby se stalo, že by se zablokovala bočně umístěná keramická membrána referenčního systému, může se tato, stejně jako skleněná membrána, očistit zvlášť opatrným škrábáním nehty, žiletkou nebo jemným pilníkem. Bezpodmínečně se musí dbát na to, aby se skleněná membrána nepoškrabala. Elektrody se musí skladovat výhradně ve vlhku (nesmí vyschnout!). K tomu se použije 3- molární roztok chloridu draselného, který se nalije do ochranného víčka sondy a nasune se na elektrodu. Pozor: Elektrody mají ohraničenou skladovací lhůtu, proto předzásobení na dobu delší než čtvrt roku není vhodné. Pozor: K proplachování nepoužívejte destilovanou vodou, ta může vést k předčasnému stáří a defektům referenčního systému. Při vizuální kontrole se ujistěte, že elektrody neobsahuje bublinky. Jestliže se bublinky vyskytují, tak se odstraní zatřesením (jako při sklepávání teploměru). Elektrody podléhají i při vhodném zacházení přirozenému stárnutí. Podle účelu použití je životnost mezi půl a 3 roky. Upozornění: Elektrody jsou spotřebním zbožím! Usazeniny obecně: čisticí prostředek pro domácnost, který neodírá povrchy Vodní kámen nebo hydroxid kovu: naředěná kyselina solná (cca 0,1% - 3%) / 1-5 minut Oleje a tuky: tekutý prostředek jako alkohol nebo aceton Biologický nános: roztok z naředěné kyseliny solné a pepsinu / několik hodin; tekutý prostředek (např. aceton) se nesmí použít na čištění elektrod s umělohmotnými součástmi, protože by se mohly porušit.

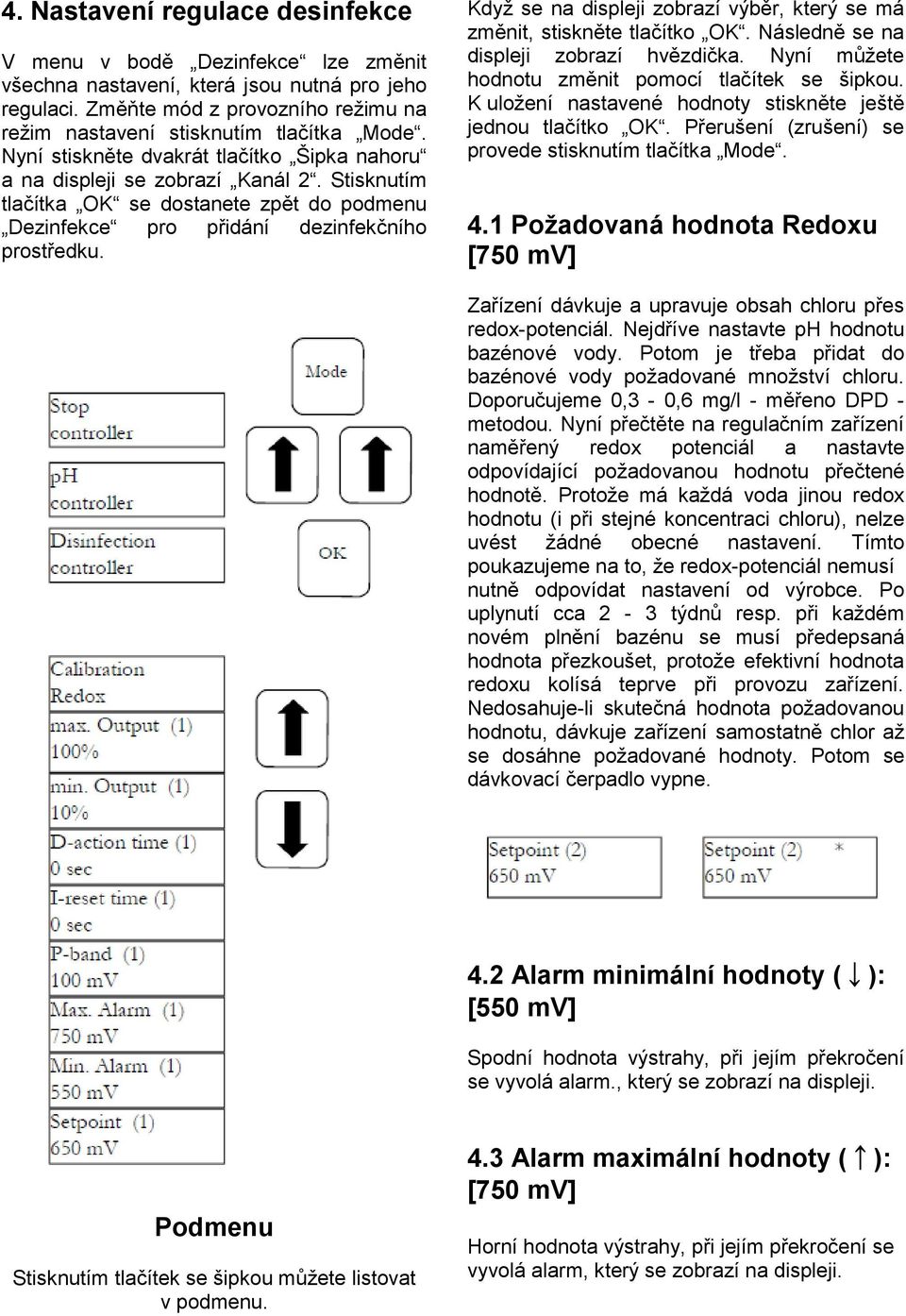

12 4. Nastavení regulace desinfekce V menu v bodě Dezinfekce lze změnit všechna nastavení, která jsou nutná pro jeho regulaci. Změňte mód z provozního režimu na režim nastavení stisknutím tlačítka Mode. Nyní stiskněte dvakrát tlačítko Šipka nahoru a na displeji se zobrazí Kanál 2. Stisknutím tlačítka OK se dostanete zpět do podmenu Dezinfekce pro přidání dezinfekčního prostředku. Když se na displeji zobrazí výběr, který se má změnit, stiskněte tlačítko OK. Následně se na displeji zobrazí hvězdička. Nyní můžete hodnotu změnit pomocí tlačítek se šipkou. K uložení nastavené hodnoty stiskněte ještě jednou tlačítko OK. Přerušení (zrušení) se provede stisknutím tlačítka Mode. 4.1 Požadovaná hodnota Redoxu [750 mv] Zařízení dávkuje a upravuje obsah chloru přes redox-potenciál. Nejdříve nastavte ph hodnotu bazénové vody. Potom je třeba přidat do bazénové vody požadované množství chloru. Doporučujeme 0,3-0,6 mg/l - měřeno DPD - metodou. Nyní přečtěte na regulačním zařízení naměřený redox potenciál a nastavte odpovídající požadovanou hodnotu přečtené hodnotě. Protože má každá voda jinou redox hodnotu (i při stejné koncentraci chloru), nelze uvést žádné obecné nastavení. Tímto poukazujeme na to, že redox-potenciál nemusí nutně odpovídat nastavení od výrobce. Po uplynutí cca 2-3 týdnů resp. při každém novém plnění bazénu se musí předepsaná hodnota přezkoušet, protože efektivní hodnota redoxu kolísá teprve při provozu zařízení. Nedosahuje-li skutečná hodnota požadovanou hodnotu, dávkuje zařízení samostatně chlor až se dosáhne požadované hodnoty. Potom se dávkovací čerpadlo vypne. 4.2 Alarm minimální hodnoty ( ): [550 mv] Spodní hodnota výstrahy, při jejím překročení se vyvolá alarm., který se zobrazí na displeji. Podmenu Stisknutím tlačítek se šipkou můžete listovat v podmenu. 4.3 Alarm maximální hodnoty ( ): [750 mv] Horní hodnota výstrahy, při jejím překročení se vyvolá alarm, který se zobrazí na displeji.

13 4.4 p - rozsah [100 mv] Číselná hodnota udává proporcionální pásmo. Obvyklá hodnota je 100 mv. Význam: Při p - rozsahu 100 mv pracuje dávkovací čerpadlo při odchylce měřené skutečné hodnoty z požadované hodnoty s Δ 100 mv při maximálním výkonu. Blíží-li se skutečná hodnota uvnitř p - rozsahu požadované hodnotě, potom se dávkovací výkon proporcionálně snižuje. To znamená, že při odchylce např. Δ 50 mv pracuje čerpadlo jen s 50% max. výkonu. 4.5 Integrační časová konstanta [0 sec] Nastavení z výroby se nesmí měnit. 5. Systémová nastavení Při nastavení systému můžete změnit den, datum a čas, stejně jako čas zpoždění zapnutí a omezení času dávkování. Změňte mód z provozního režimu na režim nastavení stisknutím tlačítka Mode. Nyní stiskněte tlačítko Šipka nahoru a držte ho stisknuté, dokud se nezobrazí Nastavení systému (Systém Set-up). Stisknutím tlačítka OK se dostanete zpět do podmenu Nastavení systému. Když se na displeji zobrazí výběr, který se má změnit, stiskněte tlačítko OK. Následně se na displeji zobrazí hvězdička. Nyní můžete hodnotu změnit pomocí tlačítek se šipkou. K uložení nastavené hodnoty stiskněte ještě jednou tlačítko OK. Přerušení (zrušení) se provede stisknutím tlačítka Mode. 4.6 Derivační časová konstanta [0 sec] Nastavení z výroby se nesmí měnit 4.7 Minimální stupeň nastavení [10%] V závislosti na odchylce měření předepsané hodnoty, vypočítá regulátor procentuální výkon dávkování stávajícího čerpadla. Minimální stupeň nastavení např. 10% znamená, že všechny vypočítané hodnoty, které jsou nižší než 10%, se zvednou automaticky na minimální výkon 10%. To znamená, že regulátor pracuje při malých odchylkách s minimálním zatížením. 4.8 Maximální stupeň nastavení [100%] V závislosti na odchylce měření předepsané hodnoty, vypočítá regulátor procentuální výkon dávkování stávajícího čerpadla. Maximální stupeň nastavení např. 80% znamená, že všechny vypočítané hodnoty, které jsou vyšší než 80%, se automaticky zredukují na nejvyšší výkon 80%. Výkon dávkovacího čerpadla se tím omezí. Podmenu Stisknutím tlačítek se šipkou můžete listovat v podmenu. 5.1 Přesný čas V tomto bodě menu se nastavuje přesný čas. 5.2 Datum V tomto bodě menu se nastavuje aktuální datum.

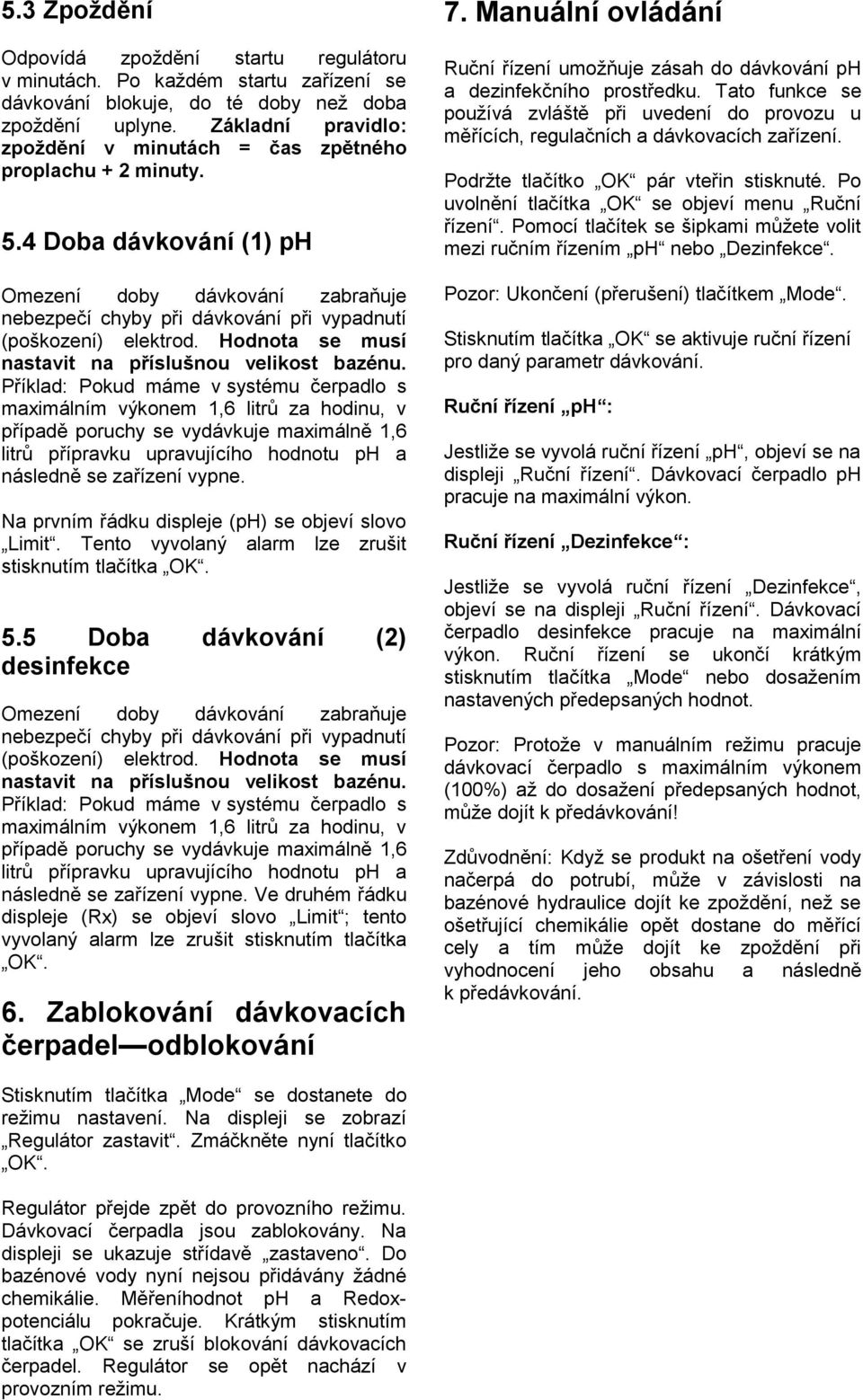

14 5.3 Zpoždění Odpovídá zpoždění startu regulátoru v minutách. Po každém startu zařízení se dávkování blokuje, do té doby než doba zpoždění uplyne. Základní pravidlo: zpoždění v minutách = čas zpětného proplachu + 2 minuty. 5.4 Doba dávkování (1) ph Omezení doby dávkování zabraňuje nebezpečí chyby při dávkování při vypadnutí (poškození) elektrod. Hodnota se musí nastavit na příslušnou velikost bazénu. Příklad: Pokud máme v systému čerpadlo s maximálním výkonem 1,6 litrů za hodinu, v případě poruchy se vydávkuje maximálně 1,6 litrů přípravku upravujícího hodnotu ph a následně se zařízení vypne. Na prvním řádku displeje (ph) se objeví slovo Limit. Tento vyvolaný alarm lze zrušit stisknutím tlačítka OK. 5.5 Doba dávkování (2) desinfekce Omezení doby dávkování zabraňuje nebezpečí chyby při dávkování při vypadnutí (poškození) elektrod. Hodnota se musí nastavit na příslušnou velikost bazénu. Příklad: Pokud máme v systému čerpadlo s maximálním výkonem 1,6 litrů za hodinu, v případě poruchy se vydávkuje maximálně 1,6 litrů přípravku upravujícího hodnotu ph a následně se zařízení vypne. Ve druhém řádku displeje (Rx) se objeví slovo Limit ; tento vyvolaný alarm lze zrušit stisknutím tlačítka OK. 6. Zablokování dávkovacích čerpadel odblokování 7. Manuální ovládání Ruční řízení umožňuje zásah do dávkování ph a dezinfekčního prostředku. Tato funkce se používá zvláště při uvedení do provozu u měřících, regulačních a dávkovacích zařízení. Podržte tlačítko OK pár vteřin stisknuté. Po uvolnění tlačítka OK se objeví menu Ruční řízení. Pomocí tlačítek se šipkami můžete volit mezi ručním řízením ph nebo Dezinfekce. Pozor: Ukončení (přerušení) tlačítkem Mode. Stisknutím tlačítka OK se aktivuje ruční řízení pro daný parametr dávkování. Ruční řízení ph : Jestliže se vyvolá ruční řízení ph, objeví se na displeji Ruční řízení. Dávkovací čerpadlo ph pracuje na maximální výkon. Ruční řízení Dezinfekce : Jestliže se vyvolá ruční řízení Dezinfekce, objeví se na displeji Ruční řízení. Dávkovací čerpadlo desinfekce pracuje na maximální výkon. Ruční řízení se ukončí krátkým stisknutím tlačítka Mode nebo dosažením nastavených předepsaných hodnot. Pozor: Protože v manuálním režimu pracuje dávkovací čerpadlo s maximálním výkonem (100%) až do dosažení předepsaných hodnot, může dojít k předávkování! Zdůvodnění: Když se produkt na ošetření vody načerpá do potrubí, může v závislosti na bazénové hydraulice dojít ke zpoždění, než se ošetřující chemikálie opět dostane do měřící cely a tím může dojít ke zpoždění při vyhodnocení jeho obsahu a následně k předávkování. Stisknutím tlačítka Mode se dostanete do režimu nastavení. Na displeji se zobrazí Regulátor zastavit. Zmáčkněte nyní tlačítko OK. Regulátor přejde zpět do provozního režimu. Dávkovací čerpadla jsou zablokovány. Na displeji se ukazuje střídavě zastaveno. Do bazénové vody nyní nejsou přidávány žádné chemikálie. Měřeníhodnot ph a Redoxpotenciálu pokračuje. Krátkým stisknutím tlačítka OK se zruší blokování dávkovacích čerpadel. Regulátor se opět nachází v provozním režimu.

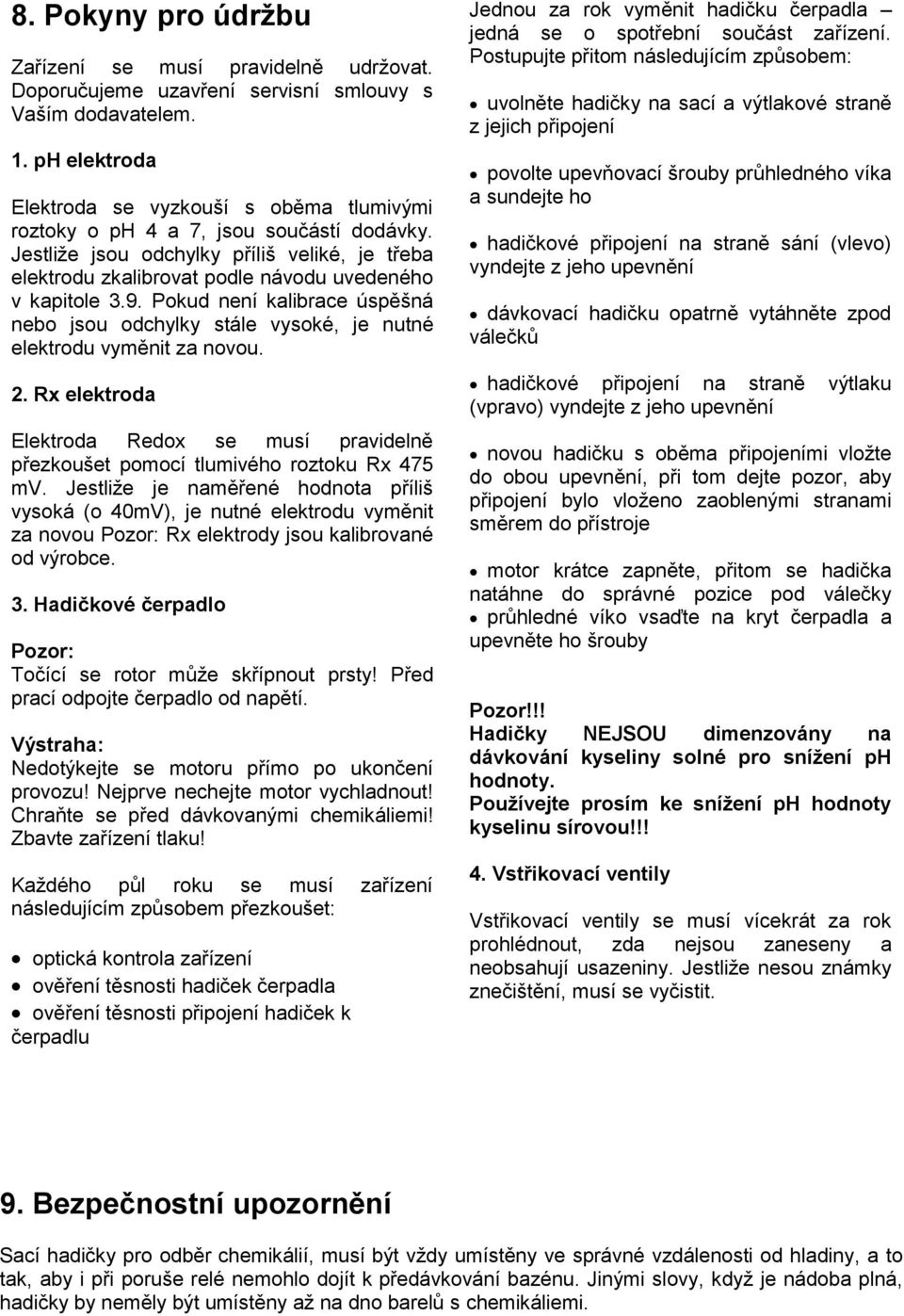

15 8. Pokyny pro údržbu Zařízení se musí pravidelně udržovat. Doporučujeme uzavření servisní smlouvy s Vaším dodavatelem. 1. ph elektroda Elektroda se vyzkouší s oběma tlumivými roztoky o ph 4 a 7, jsou součástí dodávky. Jestliže jsou odchylky příliš veliké, je třeba elektrodu zkalibrovat podle návodu uvedeného v kapitole 3.9. Pokud není kalibrace úspěšná nebo jsou odchylky stále vysoké, je nutné elektrodu vyměnit za novou. 2. Rx elektroda Elektroda Redox se musí pravidelně přezkoušet pomocí tlumivého roztoku Rx 475 mv. Jestliže je naměřené hodnota příliš vysoká (o 40mV), je nutné elektrodu vyměnit za novou Pozor: Rx elektrody jsou kalibrované od výrobce. 3. Hadičkové čerpadlo Pozor: Točící se rotor může skřípnout prsty! Před prací odpojte čerpadlo od napětí. Výstraha: Nedotýkejte se motoru přímo po ukončení provozu! Nejprve nechejte motor vychladnout! Chraňte se před dávkovanými chemikáliemi! Zbavte zařízení tlaku! Každého půl roku se musí zařízení následujícím způsobem přezkoušet: optická kontrola zařízení ověření těsnosti hadiček čerpadla ověření těsnosti připojení hadiček k čerpadlu Jednou za rok vyměnit hadičku čerpadla jedná se o spotřební součást zařízení. Postupujte přitom následujícím způsobem: uvolněte hadičky na sací a výtlakové straně z jejich připojení povolte upevňovací šrouby průhledného víka a sundejte ho hadičkové připojení na straně sání (vlevo) vyndejte z jeho upevnění dávkovací hadičku opatrně vytáhněte zpod válečků hadičkové připojení na straně výtlaku (vpravo) vyndejte z jeho upevnění novou hadičku s oběma připojeními vložte do obou upevnění, při tom dejte pozor, aby připojení bylo vloženo zaoblenými stranami směrem do přístroje motor krátce zapněte, přitom se hadička natáhne do správné pozice pod válečky průhledné víko vsaďte na kryt čerpadla a upevněte ho šrouby Pozor!!! Hadičky NEJSOU dimenzovány na dávkování kyseliny solné pro snížení ph hodnoty. Používejte prosím ke snížení ph hodnoty kyselinu sírovou!!! 4. Vstřikovací ventily Vstřikovací ventily se musí vícekrát za rok prohlédnout, zda nejsou zaneseny a neobsahují usazeniny. Jestliže nesou známky znečištění, musí se vyčistit. 9. Bezpečnostní upozornění Sací hadičky pro odběr chemikálií, musí být vždy umístěny ve správné vzdálenosti od 9. Bezpečnostní upozornění hladiny, a to tak, aby i při poruše relé nemohlo dojít k předávkování bazénu. Jinými slovy, Sací hadičky pro odběr chemikálií, musí být vždy umístěny když je ve nádoba správné plná, vzdálenosti hadičky by od neměly hladiny, být a to tak, aby i při poruše relé nemohlo dojít k předávkování umístěny bazénu. až na Jinými dno slovy, barelů když s chemikáliemi. je nádoba plná, hadičky by neměly být umístěny až na dno barelů s chemikáliemi.

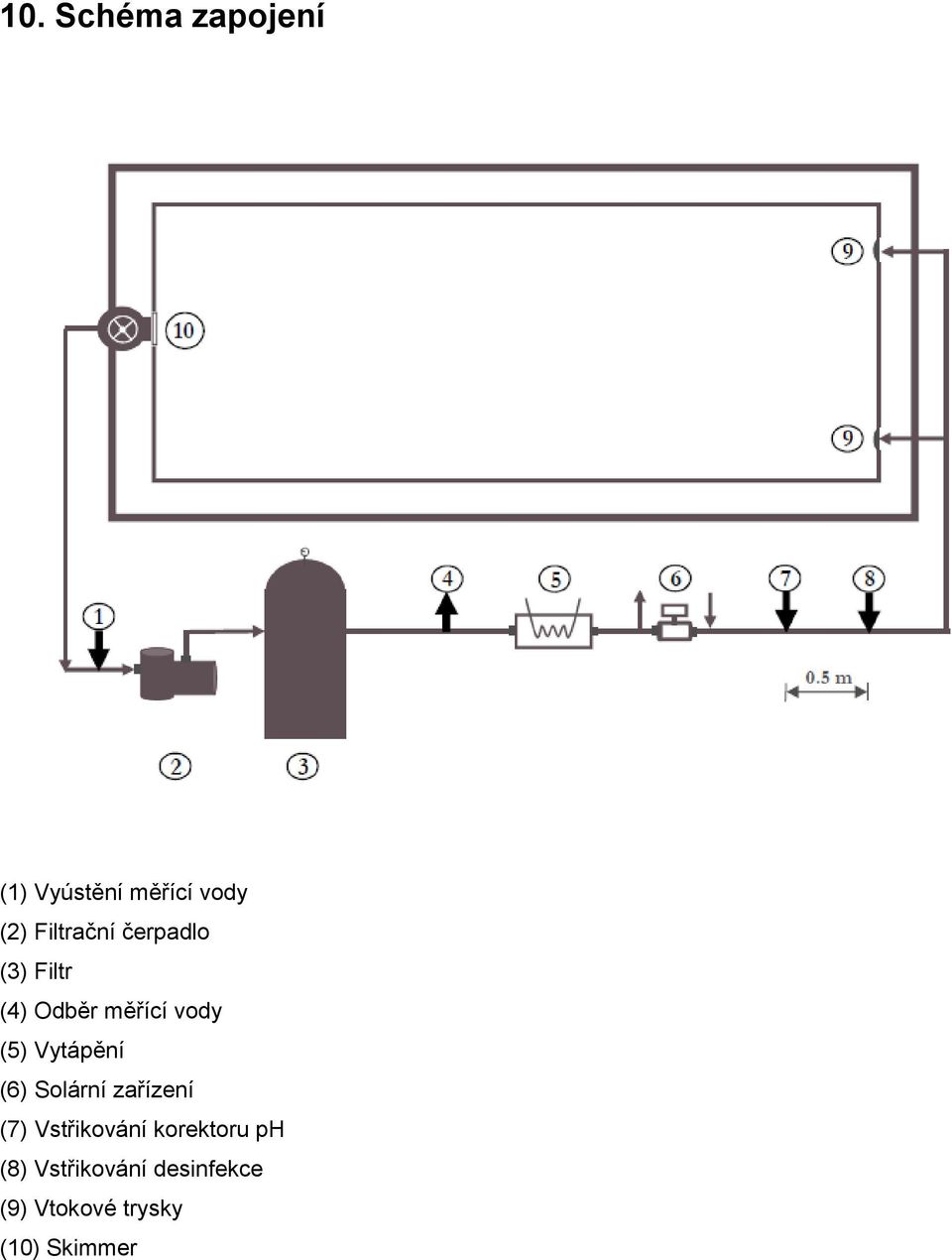

16 10. Schéma zapojení (1) Vyústění měřící vody (2) Filtrační čerpadlo (3) Filtr (4) Odběr měřící vody (5) Vytápění (6) Solární zařízení (7) Vstřikování korektoru ph (8) Vstřikování desinfekce (9) Vtokové trysky (10) Skimmer
