1 Optické měřicí přístroje MĚŘICÍ MIKROSKOPY ŘADA MF C/MF-U C PRC 1303 Vyšší výkonnost měřením mikroskopy posouvá hranice

2 Vysoká přesnost měření a optimální kvalita obrazu

3 ŘADA MF C/MF-U C ŘADA MF C /MF-U C Očekávaný výkon měřicího mikroskopu Měřící mikroskop je všestranný nástroj představující vysoce přesné lineární měření, stejně jako funkce pozorování. Tato kombinace umožňuje detailní kontrolu výrobků, jako jsou polovodiče, elektrické a elektronické díly, přesné automobilové komponenty, plastové výlisky, nástroje a zdravotnické zboží. Jemné obrobky, které by byly deformovány kontaktním měřením, a obrobky s detaily příliš malými, aby byly dohledány kontaktními sondami, lze snadno měřit. Základním prvkem měřicího mikroskopu je optimální rovnováha optického výkonu, přesnosti a snadného ovládání. Objekty, které byly dříve neviditelné, nebo jen stěží viditelné, mohou nyní být nejen pozorovány, ale také měřeny. Jsme přesvědčeni, že očekávání zákazníků od výkonu měřicího mikroskopu se bude stále zvětšovat, a to musí být doprovázeno snadným použitím, vysokou propustností měření a šetrností k životnímu prostředí. Mitutoyo bude i nadále poskytovat měřicí mikroskopy s vysokou kvalitou a vysokým rozlišením při zachování našich závazků a přesvědčení, aby dodržovalo svou povinnost podporovat základní průmyslové technologie. Vnitropodnikový návrh Mitutoyo navrhuje všechny hlavní jednotky měřicích mikroskopů, optické systémy (včetně objektivů) a digitální pravítka, která jsou nezbytná pro přesnost. Tento přístup umožňuje úroveň podpory, která by jinak nebyla možná, a nás staví do pozice, že můžeme reagovat na specifické požadavky našich zákazníků, jak jen je to možné. Podzemní výzkumné centrum Koncepce designu, výroba, a vyhodnocování hlavních jednotek mikroskopů a součástí Vývoj designu, výroba, a vyhodnocování optických systémů a objektivů Vývoj, výroba a vyhodnocení vysoce přesných digitálních pravítek 3

4 Nejvyšší úroveň měření a prohlížení

5 Vynikající optický výkon Díky novému designu optického tubusu a úpravě specifikací čočky objektivu, poruchy obrazu, ke kterým dochází v rámci optického systému, jsou potlačeny co nejvíce tak, aby se i drobné detaily na obrobku jasně zobrazily. Kromě toho, vnitřní černá povrchová úprava zaručuje vysoký kontrast obrazu a jasné pozorování. Řada MF-U je vybavena vystavěným FS systémem metalografické mikroskopické hlavy, která zajišťuje živý obraz s vysokou barevnou reprodukcí a má primární korekci barev. (Tyto čočky objektivů jsou Plan APO*.) S mnohem vyšší účinností osvětlení v optickém systému, které zajišťuje dostatečnou intenzitu osvětlení, tyto řady dosahují vysokého zvětšení při měření a rozhraním tmavého pole pozorování prostředí, které je efektivní a méně únavné. * Zkreslení obrazu a chromatické aberace v rozmezí vlnových délek ze tří základních barev (modrá, žlutá a červená) jsou opraveny. Přesnost měření se blíží JIS třídě 0 Měřicí mikroskopy musí pracovat na vysoké úrovni z hlediska přesnosti měření a optického výkonu. Tyto série dosahují zmíněné nejistoty měření pro všechny stupně velikostí**. Věříme, že tyto řady, které dosahují velkého měřicího rozsahu a stejně tak vysoké přesnosti, Vám pomohou v každé měřicí situaci. Digitální pravítko, zabudované do těla mikroskopu, je lineární snímač, fotoelektrického typu, s maximální rychlostí odezvy 50 m/min. Toto pravítko vyznačující se vysokou specifickou přesností je vyráběné v našem podzemním výzkumném centru, které je vybaveno technologií kontroly pravítek, s nejvyšší přesností na světě. Mitutoyo získalo jako první certifikaci pro normované kalibrace v lince (standardní pravítko 500 mm nebo méně) v Japonsku. ** Měřeno odpovídající metodou měření v každé z X a Y os stanovenou JISB7153. Jas obrazu je asi dvojnásobný, ve srovnání s konvenčními mikroskopy. Konvenční mikroskop 50X Obrázek vnějšího obalu diskety *1 Mikroskopy řady MF/MF-U 50X Nejistota měření (X, Y) = (2,5 + 0,02L) μm Doporučení: JIS B 7153 měřicí mikroskop přesnost měření v každé ose (20 C) Třída 0 (2 + 0,01L) μm nebo Třída 1 (4 + 0,02L) μm nebo méně L = měřená délka *1 Linka standardní kalibrace Graf změn teploty v podzemním výzkumném centru Skleněná pravítka *1 Mikroskopické snímky na této stránce jsou digitální obrázky, takže se liší od skutečných snímků. 5

6 Oblast použití Pozorování a kontrola malých oblastí Při použití různých typů osvětlení, mohou řady MF přesněji reprodukovat barvy a tvary objektů, které jsou pozorovány a kontrolovány. Řady MF-U mikroskopů jsou vysoce hodnotnými nástroji, které nabízejí funkce pozorovacího mikroskopu, jako je režim tmavého pole (pozorovat povrchové škrábance a malé kroky, které je obtížné vidět v režimu světlého pole), jednoduchou polarizaci (pozorovat zbarvení nebo kontrast prostřednictvím polarizátoru nebo analyzátoru pomocí polarizačních vlastností), a diferenciální interferenci (pozorovat drobné povrchové kroky a další prvky v barevném kontrastu pomocí polarizačního filtru s diferenciálním interferenčním hranolem), stejně jako měřicí funkce. Světlé pole pozorování Tmavé pole pozorování Polarizované pozorování Diferenciální interferenční pozorování Kdokoliv může snadno pořídit mikroskopické obrázky Kdokoli může snadno pořizovat mikroskopické snímky připojenou digitální kamerou k mikroskopu. Protože se používá univerzální C-mount adaptér, může být každý model digitální kamery, který podporuje C-mount montáž, připojen. Například několik lidí může současně analyzovat a vyhodnocovat mikroskopický obrázek zobrazený na monitoru, nebo lze automatizovat generování kontrolního grafu připojeného k obrazu. Navíc k pořizování snímků a tisku dat mohou být snímky použity k analýze, odesílány em, a plnit další úkoly. MF -B2010C + Vision Unit

7 Měření výšky s vysokou opakovatelností zaostření Opakovatelnost zaostření je důležitá při měření vertikálního kroku nebo jiného prvku pomocí mikroskopu. Zejména chyby měření vzhledem k hloubce ohniska objektivu jsou nevyhnutelné. Řady MF a MF-U měřicích mikroskopů mají zaostřovací jednotku, která zvyšuje opakovatelnost zaostření. Zaostřovací jednotka je namontován na portu TV kamery v hlavní jednotce jako doplňková jednotka* a umožňuje detekci zaostření polohy s vysokou přesností a opakovatelností. To umožňuje vyšší opakovatelnost než vizuální kontrola a snižuje rozdíly v naměřených hodnotách způsobené lidskou chybou. K dispozici jsou dva typy zaostřovacích vzorů, mohou se volit buď podle velikosti části, která má být zaměřena nebo na stavu povrchu, materiálu nebo jiných vlastnostech kontrolovaného objektu. Čistá, jasná, vysoce intenzivní LED (zelená nebo červená) je použita jako zdroj světla. Zaostřovací vzor, pro který lze jas nastavit na jakýkoli krok, lze zkontrolovat okulárem nebo na TV monitoru. Tím se podstatně zlepšuje propustnost měření. 7

8 Ergonomická konstrukce a vysoký výkon Širokoúhlé pozorování FN okulár* 24 mm (pro WF10X), nejlepší ve své třídě, nabízí široké pozorovací pole, které pomáhá předcházet prodloužení pozorování nebo měření a neovlivňuje Vaše oči a nezpůsobuje únavu. Okulár WFO 10X, který byl zkonstruován ve stejné době jako řady C, má širší rozsahy korekce dioptrií na levé a pravé straně než starší produkty. * Šířka kontrolovaného objektu, který lze vidět v celém pozorovacím poli při použití objektivu 1X 24 mm MF C Možnosti LED a halogenového světla pro procházející a odražené osvětlení (MF C a MF-U C) Část procházejícího LED osvětlení (společné pro MF C a MF-U C) Část odraženého LED osvětlení (pro MF C) Část odraženého LED osvětlení (pro MF-U C) LED nebo halogenové světlo může být vybráno pro koaxiální osvětlení v hlavní jednotce. Přestože konvenční halogenové světlo může být použito pro pozorování a měření, LED světlo může být také zvoleno, když chcete snížit čas ztracený výměnou prasklé halogenové žárovky za novou, a je třeba vysoké intenzity osvětlení, která rychle reaguje na úpravy jasu. LED světlo má dlouhou životnost *1 a nenadále neselže. Kromě toho, viditelnost, jas a zabarvení jsou konstantní, protože, na rozdíl od zářivek, LED světlo neoslňuje a nemění teploty barev. To znamená menší únavu očí po delší dobu pozorování. Protože LED spotřebovává malé množství energie a produkuje málo neviditelného záření, měření je ekonomické, není zdrojem velkého množství tepla, a díky tomu malé množství vyprodukovaného tepla bude působit na kontrolované objekty *2. Kromě toho, tento zdroj světla je odolný proti nárazu a neobsahuje toxiny. Proto jej můžete s jistotou používat po dlouhou dobu. Všechny modely v řadách MF a MF-U mají clony membrány pro procházející a odrážející osvětlení jako standard, což umožňuje pozorování a měření s menším množstvím difrakce světla. *1: Životnost může být kratší, pokud se stále používá maximální osvětlení. *2: LED světlo pro MF C a MF-U C obsahuje tichý ventilátor, který dále snižuje tepelné účinky. LED osvětlení Halogenové osvětlení

9 Digitální displej s vysokou viditelností Protože rozlišení lze přepnout na 1μm, 0,5μm, nebo 0,1μm na digitálním displeji (dvě nebo tři osy), což je standardní příslušenství všech modelů, může být provedeno měření s vysokým rozlišením. Nulování, změna směru, a vyhlazovací funkce jsou také standardem. (Nula může být nastavena pomocí přepínače v blízkosti X nebo Y kolečka.) Díky univerzálnímu rozhraní RS-232C, které se používá pro přenos dat, mohou být data odeslána na standardní tiskárnu nebo osobní počítač. Je také možné odeslat hodnoty z displeje do tabulkového softwaru. Digitální displej lze nainstalovat na levou nebo pravou stranu sloupu. Přední strana displeje Zadní strana displeje Vysoce pevná základna sloupu Základna, která nese sloup, který drží optický tubus a zbytek mikroskopu, musí být naprosto tuhá, aby bylo možné pozorování a měření pomocí libovolného zvětšení. Tyto řady byly opakovaně hodnoceny z různých hledisek, včetně zkoušek pádu*, přepravních zkoušek* a vyrovnávacích zkoušek, a poskytují stabilní pohled a konzistentní přesnost v celém zdvihu. Pro zvýšení tuhosti, bylo přidáno do sloupu horizontální žebrování. Napájecí část je umístěna mimo základnu kvůli snížení tepelných účinků, pro vyšší tuhost základny a vysoce přesné měření. * Patentované Mitutoyo testy provedeny za použití vhodných postupů. Sloup Mikroskop založený na měření s vysokým rozlišením Je možné vytvořit ruční systém měření obrazu vybavením měřicího mikroskopu s možností měření obrazu (Vision Unit). Vzhledem k tomu, že software neustále přenáší posuvy stolu, měření v rozsahu širším něž zobrazení kamery (na obrazovce) stejně jako než obrazovka jsou podporovány. Kromě toho, automatická detekce hran poskytuje efektivní měření prostředí s vysokou propustností. Je však možné, že rozlišovací schopnost okuláru je v některých případech lepší než rozlišení kamery. Například povrch lisované položky vyrobené z černého plastu může být jasnější při pozorování pouhým okem než kamerou (pozorování na monitoru). Proto je měřicí mikroskop, který také umožňuje zobrazit povrch a další prvky, je považován za systém, který má velmi vysokou přidanou hodnotu. Doporučuje se připojit 2D jednotku pro zpracování dat QM-Data 200 (speciální řídící jednotka) pro měření mikroskopem pro měření velkých rozměrů. MF -B2010C + QM-Data 200 9

10 Ergonomická konstrukce a vysoký výkon Rychloposuvový mechanismus a vestavěné nulovací tlačítko Rychloposuvové držadlo Nulovací tlačítko Pohyb stolu lze přepínat mezi velmi hrubým a jemným (FREE a LOCK) pomocí rychloposuvového držadla na X a Y rukojeti. Tyto rukojeti jsou užitečné pro posuv stolu, pokud je vzdálenost k měřicí pozici dlouhá nebo se chcete rychle vrátit do referenční polohy. Protože tento mechanismus využívá metody otočné kladky, přepínání způsobuje jen malý vliv a umožňuje plynulý pohyb. Protože displej s nulovým tlačítkem je umístěn v blízkosti rukojeti, můžete se zaměřit na okulár během měření a pohyb rukou v blízkosti rukojetí, téměř po celou dobu měření, kromě případů kdy je nutné zaostření. Varianty stolu včetně dlouhého zdvihu Osa Z 220 mm Osa Y 200 mm Osa X 400 mm MF C-B4020C Kontrolované předměty se liší velikostí. Široce používány v každém odvětví, tyto řady nabízí mnoho variant měření zdvihu. Tyto řady nabízí stůl pro měření dlouhého zdvihu (X Y Z) mm. To je užitečné při měření desek plošných spojů, hřídelí, ostrých nástrojů a jiných předmětů. Přestože standardní model má rozsah osy Z 220 mm, může být osa prodloužena upgradem sloupu. Otočný rotační mechanismus je rovněž obsažen jako standard. Tento mechanismus je užitečný při upevnění kontrolovaného objektu souběžně se směrem pohybu stolu.

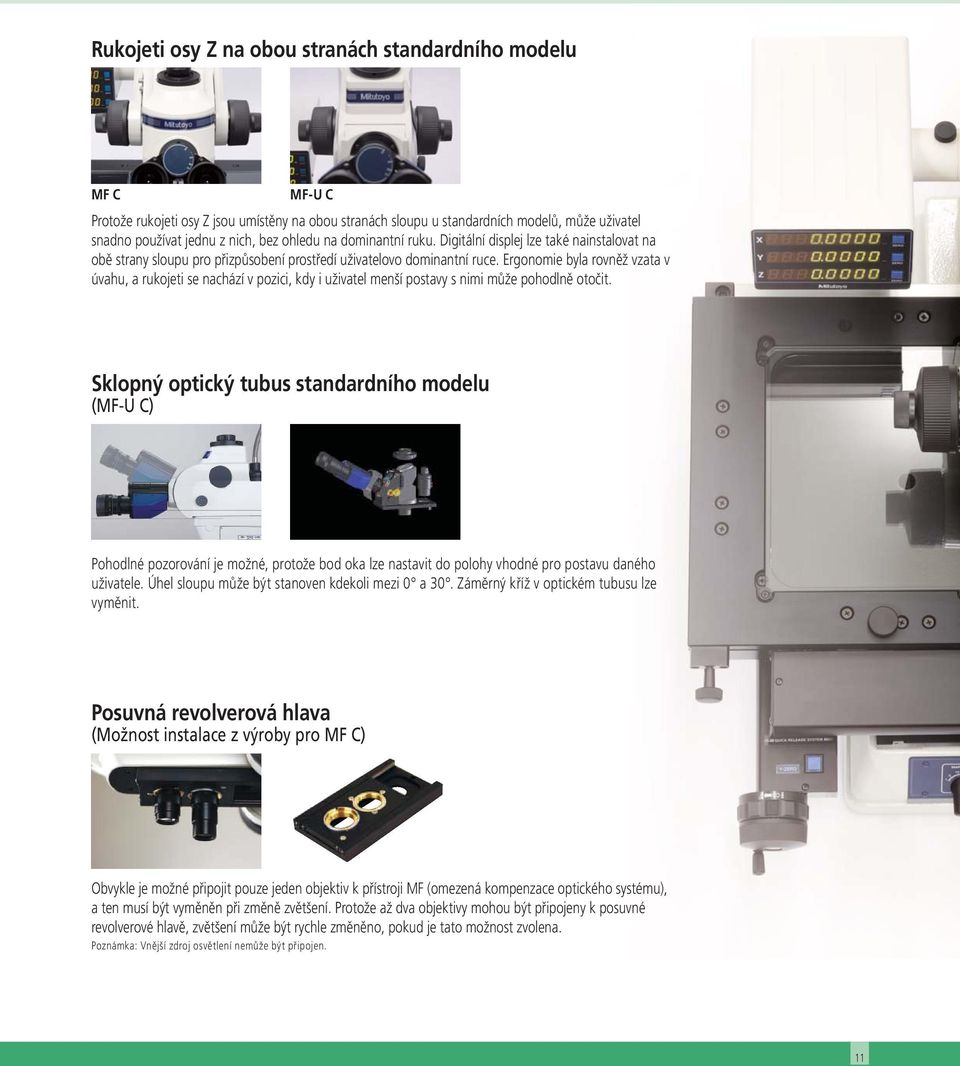

11 Rukojeti osy Z na obou stranách standardního modelu MF C MF-U C Protože rukojeti osy Z jsou umístěny na obou stranách sloupu u standardních modelů, může uživatel snadno používat jednu z nich, bez ohledu na dominantní ruku. Digitální displej lze také nainstalovat na obě strany sloupu pro přizpůsobení prostředí uživatelovo dominantní ruce. Ergonomie byla rovněž vzata v úvahu, a rukojeti se nachází v pozici, kdy i uživatel menší postavy s nimi může pohodlně otočit. Sklopný optický tubus standardního modelu (MF-U C) Pohodlné pozorování je možné, protože bod oka lze nastavit do polohy vhodné pro postavu daného uživatele. Úhel sloupu může být stanoven kdekoli mezi 0 a 30. Záměrný kříž v optickém tubusu lze vyměnit. Posuvná revolverová hlava (Možnost instalace z výroby pro MF C) Obvykle je možné připojit pouze jeden objektiv k přístroji MF (omezená kompenzace optického systému), a ten musí být vyměněn při změně zvětšení. Protože až dva objektivy mohou být připojeny k posuvné revolverové hlavě, zvětšení může být rychle změněno, pokud je tato možnost zvolena. Poznámka: Vnější zdroj osvětlení nemůže být připojen. 11

12 Měřicí mikroskopy řady MF C Standardní měřicí mikroskopy s širokou škálou příslušenství MF-B1010C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-B2010C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-B2017C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-B3017C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-B4020C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. Vlastnosti Pozorování s jasným a minimálně poškozeným přímým obrazem a širokým zorným polem Přesnost měření, která je nejvyšší ve své třídě (a odpovídá až JIS B 7153) Řada ML, objektivy s vysokou N.A., které jsou speciálně navrženy pro řady MF (typ s dlouhou pracovní vzdáleností) Osvětlovací jednotka (odrážející/procházející) volitelná z LED nebo halogenové žárovky s vysokou intenzitou (vyžadováno) Variabilní clona (odrážející/procházející) umožňuje pozorovací měření a zároveň potlačuje difrakce světla Škála standardizovaných stolů ve velikostech až do mm Rychloposuvový mechanismus vhodný pro rychlá posuv stolu, při měření obrobků, které jsou rozměrné nebo ve velkém množství Hrubý/jemný posuv je jako standard na obou stranách rukojetí, umožňující přesné zaostření a pozorovací měření, bez ohledu na dominantní ruku Velké zvětšení okuláru pozorování až do 2000X Standardní měřicí mikroskop, který má širokou škálu zvláštního příslušenství včetně Vision Unit a různých digitálních CCD kamer Provedení s nízkou hlučností

13 Specifikace Bez pravítka Model MF-A505C MF-A1010C MF-A2010C MF-A2017C MF-A3017C MF-A4020C osy Z Obj. č S pravítkem Model MF-B505C MF-B1010C MF-B2010C MF-B2017C MF-B3017C MF-B4020C osy Z Obj. č Monokulár nebo binokulár (úhel sloupu: 25 ) Optický tubus (okulár(y) vyžadován(y)) Standardní port TV kamery pro všechny modely, záměrný kříž (přerušovaný nitkový kříž, šířka čáry: 5 μm), přepínací optická cesta (pozorovací/tv kamera = 50/50) Pozorování obrazu Přímý obraz Metoda pozorování Světlé pole pozorování Okulár (volitelně) Nastavitelná korekce 10X (FN okuláru: 24), 15X, 20X Poznámka: Monokulár - jeden okulár 10X jako standard; Binokulár - dva okuláry 10X jako standard Objektiv (volitelně) ML objektiv 3X (jako standard), 1X, 5X, 10X, 20X, 50X, 100X Osa Z Max. výška obrobku 150 mm 220 mm Mechanismus posuvu Koaxiální hrubé a jemné stavění, rukojeti na obou stranách (hrubý: 30 mm/ot., jemný: 0,2 mm/ot.) Filtr osvětlení Jeden GIF filtr je jako standard (a použitelný jak pro procházející i odrážející osvětlení) Rozsah měření Velikost stolu Využitelný rozměr skleněné desky stolu Úhel natočení ±5 (vlevo) ±3 (vlevo) Stůl Maximální zatížení stolu (horní 10 kg 20 kg 15 kg skleněná deska) Rychloposuvový mechanismus Jako standard pro osy X a Y Nulovací tlačítko Jako standard pro osy X a Y (a pro osu Z pouze pro model MF-B) Měřicí systém Vysoce přesné digitální pravítko* 1 Přesnost měření* 2 (osy X a Y, pokud nejsou načteny) (2,2+0,02L)μm, L: měřená délka Minimální odečítání 1/0,5/0,1 μm přepínatelné Digitální Zobrazení os X a Y (nebo X, Y, a Z pouze pro model MF-B) displej Funkce Nulování, přepínání směru, výstup RS-232C Rozměry hlavní jednotky (ŠxHxV) mm Hmotnost hlavní jednotky 65,5 kg 69,5 kg 130 kg 138 kg 144 kg Rozměry a hmotnost řídící jednotky 114(Š) 330(H) 90,5(V) mm 2,0 kg Maximální příkon (s osvětlovací jednotkou) LED: 45 W Halogenová žárovka: 160 W *1: Patent registrovaný v Japonsku Náhradní halogenová žárovka (procházející): Standard: Obj. č (12V/50W), Dlouhá životnost: Obj. č. 12BAB345 (12V/50W) *2: Měřeno ve shodě s JIS B 7153 Náhradní halogenová žárovka (odrážející) (samostatný zdroj světla) Osvětlovací jednotka LED Halogenová Obj. č * * Procházející: Telecentrická, vestavěná aperturní clona, bílý LED zdroj světla, neodstupňované nastavení jasu, s chladícím ventilátorem Procházející: Telecentrická, vestavěná aperturní clona, halogenová žárovka 12V/50W, neodstupňované nastavení jasu, s chladícím ventilátorem Odražené: Koehlerovo osvětlení s nastavitelnou aperturní clonou, bílý LED zdroj světla, neodstupňované nastavení jasu Odražené: MF-B1010C 261 Řídící jednotka: Vstupní konektor vypínače (hlavní vypínač), síťového zdroje (100 až 240 V) MF-B4020C Koehlerovo osvětlení s nastavitelnou aperturní clonou, halogenová žárovka 12V/50W, neodstupňované nastavení jasu, s chladícím ventilátorem Řídící jednotka: Vstupní konektor vypínače (hlavní vypínač), síťového zdroje (100 až 240 V) Poznámka: Protože "Generace typu C" není vybavena osvětlovací jednotkou, je nutné zvolit buď LED osvětlovací jednotku nebo halogenovou osvětlovací jednotku. * K označení Vašeho AC napětí přidejte následující přípony k obj. č. (např.: *A): A pro UL/CSA, D pro CEE, E pro BS, DC pro Čínu, K pro EK, C pro Tchajwan, bez přípony je vyžadováno pro JIS/100V (Jednotky: mm) , ~ ~ ~ ~ ,5 452~ ~

14 Měřicí mikroskop řady MF-U C Standardní měřicí mikroskopy s širokou škálou příslušenství MF-UB1010C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-UB2010C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-UB2017C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-UB3017C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. MF-UB4020C Binokulární tubus (okulár) a LED jednotka osvětlení jsou volitelné. Vlastnosti Pozorování s jasným a minimálně poškozeným přímým obrazem a širokým zorným polem Přesnost měření, která je nejvyšší ve své třídě (a odpovídá až JIS B 7153) Osvědčené řady M Plan Apo/BD Plan Apo/G Plan Apo, objektivy s vysokou N.A. z FS optického systému (typ s dlouhou pracovní vzdáleností) Integrace metalurgických a měřicích mikroskopických funkcí nabízí pozorování s vysokým rozlišením a měření s vysokou přesností Osvětlovací jednotka (odrážející/procházející) lze zvolit z LED nebo halogenové žárovky s vysokou intenzitou (vyžadováno) * Pouze halogenový zdroj světla pro procházející osvětlení je jako standardní příslušenství. Samostatný zdroj světla pro procházející osvětlení je třeba objednat dodatečně jako volitelné příslušenství. Variabilní clona (odrážející/procházející) umožňuje pozorovací měření a zároveň potlačuje difrakce světla Řada standardizovaných stolů ve velikostech až do mm Rychloposuvový mechanismus vhodný pro rychlá posuv stolu, při měření obrobků, které jsou rozměrné nebo ve velkém množství Hrubý/jemný posuv je jako standard na obou stranách rukojetí, umožňující přesné zaostření a pozorovací měření, bez ohledu na dominantní ruku Velké zvětšení pozorování okuláru až do 4000X (při použití M Plan Apo SL200X) Standardní měřicí mikroskop, který má širokou škálu zvláštního příslušenství včetně Vision Unit a různých digitálních CCD kamer Provedení s nízkou hlučností

15 Specifikace Bez pravítka Model MF-UA505C MF-UA1010C MF-UA2010C MF-UA2017C MF-UA3017C MF-UA4020C BF osy Z Obj. č (světlé pole) S pravítkem Model MF-UB505C MF-UB1010C MF-UB2010C MF-UB2017C MF-UB3017C MF-UB4020C osy Z Obj. č Bez pravítka Model MF-UC505C MF-UC1010C MF-UC2010C MF-UC2017C MF-UC3017C MF-UC4020C BD osy Z Obj. č (světlé pole/ tmavé pole) S pravítkem Model MF-UD505C MF-UD1010C MF-UD2010C MF-UD2017C MF-UD3017C MF-UD4020C osy Z Obj. č Optický tubus Naklápěcí Trinokulární tubus (úhel sloupu: 0 až 30 ), typ Siedentopf (vzdálenost zornic okulárů: 51 až 76mm), zabudovaný objektiv 1X, záměrný kříž (přerušovaný nitkový kříž, šířka čáry: 5μm), přepínací optická cesta (pozorovací/tv kamera = 50/50) Pozorování obrazu Přímý obraz Metoda pozorování BF, DF (pouze pro modely MF-UC a UD), jednoduchá polarizace, diferenciální interference Okulár (volitelně) Nastavitelná korekce 10X (FN okuláru: 24, dva okuláry jako standard), 15X, 20X Revolver Světlé pole (BF) Nastavitelný manuální revolver nebo nastavitelný automatický revolver (Může být zvolen pouze jeden.) (vyžadováno) Světlé pole/tmavé pole (BD) Nastavitelný manuální revolver nebo nastavitelný automatický revolver (Může být zvolen pouze jeden.) Objektiv Světlé pole (BF) Všechny objektivy včetně řad M Plan Apo, M Plan Apo SL, a G Plan Apo (volitelně) Světlé pole/tmavé pole (BD) Všechny objektivy včetně řad BD Plan Apo a BD plan Apo L Osa Z Max. výška obrobku 150 mm 220 mm Mechanismus posuvu Koaxiální hrubé a jemné stavění, rukojeti na obou stranách (hrubý: 10 mm/ot., jemný: 0,1 mm/ot.) Filtr osvětlení Jeden GIF filtr je jako standard (a použitelný jak pro procházející i odrážející osvětlení) Rozsah měření Velikost stolu Využitelný rozměr skleněné desky stolu Úhel natočení ±5 (vlevo) ±3 (vlevo) Stůl Maximální zatížení stolu (horní skleněná 10 kg 20 kg 15 kg deska) Rychloposuvový mechanismus Jako standard pro osy X a Y Nulovací tlačítko Jako standard pro osy X a Y (a pro osu Z pouze pro modely MF-UB a -UD) Měřicí systém Vysoce přesné digitální pravítko* 1 Přesnost měření* 2 (osy X a Y, pokud nejsou načteny) (2,2+0,02L)μm, L: měřená délka Minimální odečítání 1/0,5/0,1μm přepínatelné Digitální Zobrazení os X s Y (nebo X, Y, a Z pouze pro modely MF-UB a -UD) displej Funkce Nulování, přepínání směru, výstup RS-232C Rozměry hlavní jednotky 562(Š) 730(H) 667(V) 562(Š) 730(H) 667(V) 624(Š) 745(H) 667(V) 632(Š) 892(H) 782(V) 682(Š) 892(H) 782(V) 757(Š) 907(H) 782(V) Hmotnost hlavní jednotky 65,5kg 69,5kg 130kg 138kg 144kg Rozměry a hmotnost řídící jednotky 114(Š) 330(H) 90,5(V)mm 2,0kg Maximální příkon (s osvětlovací jednotkou) LED: 55W Halogenová žárovka: 90W* 3 *1: Patent registrovaný v Japonsku *2: Měřeno ve shodě s JIS B 7153 Náhradní halogenová žárovka (procházející): Standard: obj. č (12V/50W), Dlouhá životnost: obj. č. 12BAB345 (12V/50W) Náhradní halogenová žárovka (odrážející) (samostatný zdroj světla), podrobné informace viz str. 22 Osvětlovací jednotka LED Halogenová Obj. č * * Procházející: Telecentrická, vestavěná aperturní clona, bílý LED zdroj světla, neodstupňované nastavení jasu, s chladícím ventilátorem Procházející: Telecentrická, vestavěná aperturní clona, halogenová žárovka 12V/50W, neodstupňované nastavení jasu, s chladícím ventilátorem Odražené: Koehlerovo osvětlení s nastavitelnou aperturní clonou, bílý LED zdroj Řídící jednotka: Vstupní konektor vypínače (hlavní vypínač), síťového zdroje (100 až 240 V) světla, neodstupňované nastavení jasu Řídící jednotka: Vstupní konektor vypínače (hlavní vypínač), síťového zdroje (100 až 240 V) Poznámka: Protože "Generace typu C" není vybavena osvětlovací jednotkou, je nutné zvolit buď LED osvětlovací jednotku nebo halogenovou osvětlovací jednotku. * K označení Vašeho AC napětí přidejte následující přípony k obj. č. (např.: *A): A pro UL/CSA, D pro CEE, E pro BS, DC pro Čínu, K pro EK, C pro Tchajwan, bez přípony je vyžadováno pro JIS/100V MF-UB2010C MF-UB3017C (Jednotky: (Unit: mm) mm) 204, , ,5~368,5 355~ ~ ,5~431,5 401~ ~977 15

16 Schémata variant C-mount TV adaptér 0,5X Nožní spínač (velmi pevný typ) 12AAJ088 Monokulár (s jedním okulárem 10X) Binokulár (s dvěma okuláry 10X) Okulár 10X (dva)/ (jeden) Okulár 15X (dva)/ (jeden) Okulár 20X (dva)/ (jeden) Úhloměrný okulár 10X Digitální úhloměrný okulár 10X Záměrné kříže GIF filtr 12AAA645 LB80 filtr 12AAA646 ND2 filtr 12AAA643 ND8 filtr 12AAA644 Rozměr 505/1010 Otočný stůl s jemným stavěním (A) Držák se svorkou V-blok se svorkou Otočný středicí suport TV pozorování/ ukládání obrázků Optický tubus Procházející/odražené osvětlení pro hlavní jednotku Stůl Rozměr 2010 Rozměr 2017/3017/4020 Adaptér B Detekce zaostření MF C Otočný stůl s jemným stavěním (s pravítkem) Držák se svorkou V-blok se svorkou Otočný středicí suport Standardní příslušenství Požadováno Zaměř. jed. FP-05 (typ s LED) (Zelená)/ (Červená) Zaostřování Zaostřovací jednotka RS-232C (křížený) kabel 12AAA807 Poznámka: D-sub 9 kolíkový samice-samice kabel Zpracování výpočtu dat Převod zobrazených dat Tisk zobrazených dat Hlavní jednotka osvětlení (odražené + procházející) Adaptér Držák se svorkou * V-blok se svorkou * Otočný středicí suport *Použitelné s adaptérem ( ) Externí odražené osvětlení Objektiv Vision Unit 9B (dodáváno s hlavní jednotkou) QM-Data * Nožní spínač 12AAA846 Termotiskárna DPU AGD600A (s kabelem) LED osvětlovací jednotka * Halog. osvětlovací jednotka * Dvojitý světelný vlnovod (100W) * Prst. osvětlení s opt. vlákny (100W) Poznámka: Použitelné pouze pro 10X nebo nižší LED prst. osvětlení (bílé) (externí ovládání jasu) Poznámka: Použitelné pouze pro 10X nebo nižší Měnič objektivů (instalováno z výroby) Měnič objektivů (instalováno z výroby) Otočný stůl s jemným stavěním (B) Dig. otočná hlava (pro ø20) Kalibrační normál 02AKN020 Real-time program řízení procesů MeasurLink Termotiskárna DPU414: 12AAD032 (s kabelem) FD jednotka: 12AAA799 Nožní spínač (velmi pevný typ): 12AAJ088 Kabel pro tiskárnu: 12AAA804 RS-232C (křížený) kabel 12AAA807 Poznámka: D-sub 9 kolíkový samice-samice kabel GIF filtr (pro zdroj světla) 12AAG806 LB80 filtr (pro zdroj světla) 12AAG807 Externí zdroj světla ovládací kabel 12AAD128 Externí zdroj světla ovládací kabel 12AAG888 1X ML objektiv X ML objektiv X ML objektiv X ML objektiv X ML objektiv X ML objektiv X ML objektiv Stojan tlumení vibrací Čistící sada 12AAA165 Objektivový mikrometr

17 C-mount TV adaptér 0,5X Nožní spínač 12AAJ088 Kalibrační normál 02AKN020 Real-time program řízení procesů MeasurLink Okulár 10X (dva) Okulár 15X (dva) Okulár 20X (dva) Jednotka DIC : pro 5X a 10X : pro 20X : pro 50X a SL20X : pro 100X, SL50X, a SL80X Polarizační jednotka (BF/BD) Záměrné kříže GIF filtr 12AAA645 LB80 filtr 12AAA646 ND2 filtr 12AAA643 ND8 filtr 12AAA644 Zaostřovací jednotka Rozměr 505/1010 Otočný stůl s jemným stavěním (A) Držák se svorkou V-blok se svorkou Otočný středicí suport TV pozorování/ ukládání obrázků Detekce zaostření *Použitelné s adaptérem ( ) *instalováno z výroby Poznámka: D-sub 9 kolíkový samice-samice kabel Zpracování výpočtu dat Přenos dat z counteru Tisk dat z counteru Hlav. jed. halog. osvětlení Rozměr 2010 Rozměr 2017/3017/4020 Adaptér B Otočný stůl s jemným stavěním (s pravítkem) Držák se svorkou V-blok se svorkou Otočný středicí suport Optický tubus Hlav. jed. procházejícího osvětlení Zaostřování Stůl Adaptér Zaměř. jed. FP-05U (zelená)*/ (červená) MF-U C Revolver/objektiv BD Manuální BD revolver (4 poz.) D BF revolver (4 poz.) D Držák se svorkou V-blok se svorkou Otočný středicí suport RS232C kabel 12AAA807 Hlav. jed. LED osvětlení(odražené + procházející) BF Externí odražené osvětlení Otočný stůl s jemným stavěním (B) Dig. otočná hlava (pro ø 20) Odražené Procházející Vision Unit 9UB (dodáváno s hlavní jednotkou) QM-Data * Nožní spínač 12AAA846 LED osvětlovací jednotka * Osv. jed. s opt. kab. (100W) * Osv. jed. s opt. kab. (150W) * Halog. osvětlovací jednotka * Dvojitý světelný vlnovod (100W) * Nastav. manuální BF revolver (4 poz.) Nastav. BF revolver (5 poz.) Nastav. BF revolver (4 poz.) Adaptér FS objektivu (Připojuje BF objektiv na BD revolver) FS objektiv řada BD plan Apo FS objektiv řada BD plan Apo SL FS objektiv řada BD plan Apo HR Termotiskárna DPU414: 12AAD032 (s kabelem) FD jednotka: 12AAA799 Nožní spínač: 12AAJ088 Kabel pro tiskárnu: 12AAA804 RS232C kabel 12AAA807 Poznámka: D-sub 9 kolíkový samice-samice kabel Termotiskárna DPU AGD600A (s kabelem) GIF filtr (pro zdroj světla) 12AAG806 LB80 filtr (pro zdroj světla) 12AAG807 Externí zdroj světla ovládací kabel 12AAG888 Externí zdroj světla ovládací kabel 12AAD128 LED prst. osv. pro FS objektiv Poznámka: Použitelné pouze pro 10X nebo nižší FS objektiv řada M plan Apo FS objektiv řada M plan Apo SL FS objektiv řada M plan Apo HR FS objektiv řada G plan Apo Stojan tlumení vibrací Čistící sada 12AAA165 Objektivový mikrometr Halog. žárovka 12V/50W (procházející) Halog. žárovka s dlouhou život. 12V/50W (procházející) 12BAB345 Standardní příslušenství Požadováno 17

18 Možnosti objektivů Samozřejmě je důležité, aby se uživatel snadno neunavil, a to ani během dlouhých pozorování nebo měření. Proto tyto mikroskopy obsahují ergonomické konstrukční prvky, jako jsou okuláry se širokým zorným polem (číslo zorného pole 24 pro objektivy 10X) a dobré pupily, poskytující uvolňující pohled, aby pozorování a měření bylo prováděno s minimálním napětím. Také standardní objektivy řady s malým roztažením a s dlouhou pracovní vzdáleností. FS objektivy jak pro BF a BF/DF jsou typu Plan-Apochromat. Optické tubusy Monokulár Obj. č Zvětšení 10X Číslo zorného pole 24 Použitelný model MF C Okuláry Binokulár Obj. č Zvětšení 10X Číslo zorného pole 24 Použitelný model MF C MF C Úhloměrné okuláry Naklápěcí binokulár Zvětšení 10X Číslo zorného pole 24 Úhel sloupu (nakloněný úhel) 0 až 30 Použitelný model standardní příslušenství pro MF-U C Okulár WF10X /24 WF15X /16 WF20X /1 Obj. č. (1) Obj. č. (pár) Zvětšení 10X 15X 20X Číslo zorného pole Použitelný model MF C / MF-U C *Oční clona se dodává s modely 10X. Pevná osa Paprsek nonius Úhloměrný okulár Obj. č Zvětšení 10X Číslo zorného pole 21 Dělení Použitelný model MF C Otočná osa Nonius Paprsek Digitální úhloměrný okulár Obj. č * Zvětšení 10 X Číslo zorného pole 18 Snímací Záměrný kříž 90º plná čára, 45º přerušovaná čára (šířka čáry: 5 μm pro obě) jednotka okuláru Rozsah měření Desetinných stupňů: 0,00º až ± 369,99º Stupně-minuty: 0º 00 až ± Metoda detekce Elektrostatické kapacitní lineární pravítko Vnější rozměry ø 120 (OD) x 140 (H) Digitální počítadlo (standardní příslušenství) CE Minimální čtení Funkce Výstup Vnější rozměry Napájení Použitelný model 0,01 (stupně) nebo 1 (obloukové minuty) Nulování, ABS/INC přepínatelný, desetinné stupně / stupněminuty přepínatelný, přepínatelný směr, výstup dat (s nožním spínačem obj. č T) RS-232C 143 (Š) 112 (H) 57 (V) 100 až 120VAC MF C (může být upevněna na horní části počítadla) * K označení Vašeho AC napětí přidejte následující přípony k obj. č. (např.: *A): A pro UL/CSA, D pro CEE, E pro BS, DC pro Čínu, K pro EK, C pro Tchajwan, bez přípony je vyžadováno pro JIS/100V

19 Vysoké rozlišení a dlouhá pracovní vzdálenost objektivu jsou důležitými faktory podporující snadné ovládání, kdy je mikroskop používaná pro kontrolu, měření nebo pozorování. Chcete-li získat jasný obraz v celém zorném poli, apochromatické specifikace, kde chromatická aberace je kompenzována (kompenzace červené, modré, a žluté vlnové délky), v širokém rozsahu viditelného světla jsou důležité, stejně jako plan specifikace, kde obraz povrchu je deformovaný, bod aberace a další prvky jsou kompenzovány. FS objektivy jsou vysoce výkonné objektivy spojující tyto faktory. Tyto řady se rozšířily o použití i v oblasti mikroskopů a významně zlepšily jednoduchost používání. Řady M Plan Apo jsou čočky pro BF pozorování pomocí viditelného světla. Řady BD Plan Apo mohou být použity pro BF a DF pozorování. SL (Super Long) specifikace jsou užitečné, když je zapotřebí delší pracovní vzdálenost. Řady G Plan Apo jsou čočky, které umožňují pozorování přes sklo. Tloušťka skla je kompenzována pro 3,5 mm (2 až 5 mm vlastních návrhů jsou k dispozici). ML objektivy Omezená korekce optického systému pro MF FS objektivy Neomezená korekce optického systému pro MF-U C Pro světlé pole (BF) pozorování a měření Pro BF/DF (BD) pozorování a měření Model Obj. č. Zvětšení N.A. Model Obj. č. Zvětšení N.A. Pracovní vzdálenost Pracovní vzdálenost Hloubka zaostření ± (μm) ML 1X X 0, ML 3X X 0, ML 5X X 0, ML 10X X 0, ,2 ML 20X X 0, ,6 ML 50X X 0, ,9 ML 100X X 0,70 6 0,6 Hloubka zaostření ± (μm) M Plan Apo 1X X 0,025 11,0 440 M Plan Apo 2X X 0,055 34,0 91 M Plan Apo 5X X 0,140 34,0 14 M Plan Apo 10X X 0,280 33,5 3,5 M Plan Apo 20X X 0,420 20,0 1,6 M Plan Apo 50X X 0,550 13,0 0,9 M Plan Apo 100X X 0,700 6,0 0,6 M Plan Apo SL 20X X 0,280 30,5 3,5 M Plan Apo SL 50X X 0,420 20,5 1,6 M Plan Apo SL 80X X 0,550 15,0 1,1 M Plan Apo SL 100X X 0,700 13,0 0,9 M Plan Apo SL 200X X 0,620 13,0 0,7 M Plan Apo HR 50X X 0,750 5,2 0,48 M Plan Apo HR 100X X 0,900 1,3 0,34 G Plan Apo 20X (t 3,5) X 0,280 30,6 (se sklem) 29,42 (bez skla) 3,5 G Plan Apo 50X (t 3,5) X 0,500 15,08 (se sklem) 13,89 (bez skla) 1,1 Sada objektivů B Sada M Plan Apo 10X, 20X, 50X, a 100X Sada objektivů B Sada M Plan Apo 2X, 5X, 10X, a SL20X Sada objektivů B Sada M Plan Apo 5X, 10X, 20X, a 50X FS adaptér objektivu Používá se při nastavování světlého pole BF objektivu na BF/DF BD revolverové hlavě. Model Obj. č. Zvětšení N.A. Pracovní vzdálenost Hloubka zaostření ± (μm) BD Plan Apo 2X X 0,055 34,0 91 BD Plan Apo 5X X 0,140 34,0 14 BD Plan Apo 10X X 0,280 34,0 3,5 BD Plan Apo 20X X 0,420 20,0 1,6 BD Plan Apo 50X X 0,550 13,0 0,9 BD Plan Apo 100X X 0,700 6,0 0,6 BD Plan Apo SL 20X X 0,280 30,5 3,5 BD Plan Apo SL 50X X 0,420 20,0 1,6 BD Plan Apo SL 80X X 0,500 13,0 1,1 BD Plan Apo SL 100X X 0,550 13,0 0,9 BD Plan Apo HR 50X X 0,750 5,2 0,48 BD Plan Apo HR 100X X 0,900 1,3 0,34 Sada objektivů D Sada BD Plan Apo 10X, 20X, 50X, a 100X Sada objektivů D Sada BD Plan Apo 2X, 5X, 10X, a SL20X Sada objektivů D Sada BD Plan Apo 5X, 10X, 20X, a 50X Poznámka: Pro více objektivů nahlédněte do brožury "Mikroskopy" (PRC1299). 19

20 Možnosti osvětlení Jak se osvětlení (světelný zdroj) používá, je důležité pro sledování a měření různých kontrolovaných objektů, například polovodičů, elektronických a elektrických komponentů, přesných konstrukčních částí automobilových výlisků, pryskyřice, nástrojů, zdravotnických výrobků a vytištěných materiálů jasně a s vysokým kontrastem. Vyberte nejlepší osvětlení v závislosti na tvaru, povrchových podmínkách, barvě a materiáu kontrolovaného objektu. A: Odražené a procházející osvětlení (požadováno) Pro procházející osvětlení Pro odražené osvětlení LED osvětlovací jednotka Obj. č * Skládá se z pouzdra žárovky (pro odražené osvětlení a procházející osvětlení) a LED řídící jednotky. LED řídící jednotka může být připevněna k zadní části sloupu hlavní jednotky mikroskopu. Bílé LED světlo (nízká spotřeba: 65W) Životnost: přibližně hodin Plynulé proměnné ovládání jasu Vestavěný chladicí ventilátor (obsahuje signalizaci zastavení ventilátoru) Barevný filtr může být namontován na jednotku odraženého i procházejícího světla. Vnější rozměry Použitelný model Jednotka odraženého světla: (maximální přesah) Jednotka procházejícího světla: (maximální přesah) LED řídící jednotka: 118(Š) 365(H) 96(V) MF C Pro procházející osvětlení Pro odražené osvětlení Halogenová osvětlovací jednotka Obj. č * (MF C)/ * (MF-U C) Skládá se z pouzdra žárovky (pro odražené osvětlení a procházející osvětlení) a halogenové řídící jednotky. Halogenová řídící jednotka může být připevněna k zadní části sloupu hlavní jednotky mikroskopu. Halog. žárovka 12V/ 50W Plynulé proměnné ovládání jasu Vestavěný chladicí ventilátor (obsahuje signalizaci zastavení ventilátoru) Barevný filtr může být namontován Vnější rozměry Jednotka odraženého a procházejícího osvětlení: (maximální přesah) Halogenová řídící jednotka: 118(Š) 365(H) 96(V) Použitelný model MF C/MF-U C Poznámka: MF-U C je dostupné pouze pro procházející osvětlení. Pro procházející osvětlení Pro odražené osvětlení LED osvětlovací jednotka Obj. č * Skládá se z pouzdra žárovky (pro odražené osvětlení a procházející osvětlení) a LED řídící jednotky. LED řídící jednotka může být připevněna k zadní části sloupu hlavní jednotky mikroskopu. Bílé LED světlo (nízká spotřeba: 70W) Životnost: přibližně hodin Plynulé proměnné ovládání jasu Vestavěný chladicí ventilátor (obsahuje signalizaci zastavení ventilátoru) Barevný filtr může být namontován na jednotku odraženého i procházejícího světla. Vnější rozměry Použitelný model Jednotka odraženého světla: (maximální přesah) Jednotka procházejícího světla: (maximální přesah) LED řídící jednotka: 118(Š) 365(H) 96(V) MF-U C 100W a 150W Osvětlovací jednotka s optickým kabelem (Externí zdroj světla) Obj. č * (100W) Halog. žárovka 12V/100W (obj. č ) Životnost: hodin Halog. žárovka s vysokým jasem 12V/100W (obj. č. 12BAD602) Životnost: 50 hodin Plynulé proměnné ovládání jasu Vnější rozměry 76(Š) 235(H) 120(V), Délka optického skleněného kabelu: Obj. č * (150W) Halog. žárovka 15V/150W (obj. č. 12BAJ076) Životnost: 500 hodin Halog. žárovka s vysokým jasem 15V/150W (obj. č. 12BAJ075) Životnost: 50 hodin Plynulé proměnné ovládání jasu Vnější rozměry 120(Š) 273(H) 119(V), Délka optického skleněného kabelu: Použitelný model Pro odražené světlo, při volbě jednotky halogenového osvětlení (obj. č *) s MF-U C * K označení Vašeho AC napětí přidejte následující přípony k obj. č. (např.: *A): A pro UL/CSA, D pro CEE, E pro BS, DC pro Čínu, K pro EK, C pro Tchajwan, bez přípony je vyžadováno pro JIS/100V

21 A: Odražené a procházející osvětlení Světlo se promítá svisle dolů na povrch kontrolovaného objektu přes objektiv. LED nebo halogenovou žárovku je možné zvolit jako zdroj světla. B: Dvojitý světelný vlnovod Světelný vlnovod ze samostatné jednotky halogenové žárovky a promítaný ze dvou hlav, je vhodný pro trojrozměrné pozorování. Kondenzátorová čočka ve standardní výbavě umožňuje bodové osvětlení s vysokým jasem. C B A D Tyto čtyři obrázky ukazují stejnou část kontrolovaného objektu. C: Prstencové osvětlení s optickými vlákny Light piped from a standalone halogen lamp unit and projected from around the objective enables observation that is less affected by shadows due to surface irregularities and is suitable for image measurement. D: LED prstencové osvětlení Osvětlení z LED matice kolem objektivu umožňuje vysoký kontrast pozorování hluboce barevných pryskyřic, desek s tištěnými spoji a malé válcové předměty, a je vhodný i pro měření obrazu. Kromě toho, nastavení jasu nemění zbarvení. B: Dvojitý světelný vlnovod C: Prstencové osvětlení s optickými vlákny Dvojitý světelný vlnovod (Externí zdroj světla) Obj. č * Upevněn na zadní části sloupu mikroskopu Plynulé proměnné ovládání jasu Obsahuje kondenzátorovou čočku Automatické ovládání jasu může být použit pro systém Vision Unit (s ovládacím kabelem vnějšího světelného zdroje obj. č. 12AAG888) Halog. žárovka 12V/100W (obj. č ), životnost: hodin Halog. žárovka s vysokým jasem 12V/100W (obj. č. 12BAD602), životnost: 50 hodin LB80 filtr (obj. č. 12AAG807) Vnější rozměry Použitelný model 76(Š) 235(H) 120(V): zahrnuje pouze zdroj světla Délka optického kabelu: 700 (ze zadní upevněné části na přední hraně) Maximální poloměr ohybu vlákna: 60 MF C / MF-U C Prstencové osvětlení s optickými vlákny (Externí zdroj světla) Obj. č * Plynulé proměnné ovládání jasu Obsahuje kondenzátorovou čočku Automatické ovládání jasu může být použit pro systém Vision Unit (s ovládacím kabelem vnějšího světelného zdroje obj. č. 12AAG888) Halog. žárovka 12V/100W (obj. č ), životnost: hodin Halog. žárovka s vysokým jasem 12V/100W (obj. č. 12BAD602), životnost: 50 hodin LB80 filtr (obj. č. 12AAG807) Vnější rozměry 76(Š) 235(H) 120(V): zahrnuje pouze zdroj světla Jednotka prstencového osvětlení: vnější průměr: 60, vnitřní průměr: 35 Maximální délka vlákna: Použitelný model MF C (Objektiv ML 10X nebo nižší model) * K označení Vašeho AC napětí přidejte následující přípony k obj. č. (např.: *A): A pro UL/CSA, D pro CEE, E pro BS, DC pro Čínu, K pro EK, C pro Tchajwan, bez přípony je vyžadováno pro JIS/100V 21

22 Možnosti osvětlení A: Odražené a procházející osvětlení Světlo se promítá svisle dolů na povrch kontrolovaného objektu přes objektiv. LED nebo halogenovou žárovku je možné zvolit jako zdroj světla. B: Dvojitý světelný vlnovod Světelný vlnovod ze samostatné jednotky halogenové žárovky a promítaný ze dvou hlav, je vhodný pro trojrozměrné pozorování. Kondenzátorová čočka ve standardní výbavě umožňuje bodové osvětlení s vysokým jasem. C B A D Tyto čtyři obrázky ukazují stejnou část kontrolovaného objektu. C: Prstencové osvětlení s optickými vlákny Light piped from a standalone halogen lamp unit and projected from around the objective enables observation that is less affected by shadows due to surface irregularities and is suitable for image measurement. D: LED prstencové osvětlení Osvětlení z LED matice kolem objektivu umožňuje vysoký kontrast pozorování hluboce barevných pryskyřic, desek s tištěnými spoji a malé válcové předměty, a je vhodný i pro měření obrazu. Kromě toho, nastavení jasu nemění zbarvení. D: LED prstencové osvětlení D: LED prstencové osvětlení LED prstencové osvětlení Obj. č * Plynulé proměnné ovládání jasu Automatické ovládání jasu může být použit pro systém Vision Unit (s ovládacím kabelem vnějšího světelného zdroje obj. č. 12AAG888) Vnější rozměry Použitelný model 75(Š) 150(H) 90(V): pouze ovládací část Část LED prstence: vnější průměr: 70, výška: 68 až 93 Délka LED kabelu: 1,500 MF C (Objektiv ML 10X nebo nižší model) LED prstencové osvětlení (pro FS objektivy) Obj. č. Prosím, kontaktujte nás.* Připevněno k objektivu a vyzařuje prstencové bílé LED světlo Plynulé proměnné ovládání jasu Automatické ovládání jasu může být použit pro systém Vision Unit (s ovládacím kabelem vnějšího světelného zdroje obj. č. 12AAG888) 75(Š) 150(H) 90(V): pouze ovládací část Vnější rozměry Část LED prstence: vnější průměr: 70, výška: 65 až 80 Délka LED kabelu: 1,000 Použitelný model MF-U C (FS objektiv M plan Pro 10X nebo nižší model) * K označení Vašeho AC napětí přidejte následující přípony k obj. č. (např.: *A): A pro UL/CSA, D pro CEE, E pro BS, DC pro Čínu, K pro EK, C pro Tchajwan, bez přípony je vyžadováno pro JIS/100V

23 2-D jednotka pro zpracování dat QM-Data 200 Specifikace MF-UD2010C s QM-Data200 QM-DATA 200 (Verze se stojanem) Obj. č * Přepínatelný mezi 11 jazyky (Japonština, angličtina, francouzština, němčina, italština, Jazyk zobrazení španělština, portugalština, čeština, čínština (tradiční), čínština (zjednodušená), a korejština) Měrná jednotka Délka: mm, úhel: stupně/stupně-minuty-vteřiny (přepínatelné) Rozlišení 0,1 μm Programové funkce Vytváření, provádění, a editování měřicích postupů Měřená položka, počet datových položek, maximální hodnota, minimální hodnota, Statistické zpracování průměrná hodnota, směrodatná odchylka, rozsah, histogram, a statistika pro každou měřicí funkci (statistika pro každý příkaz) Zobrazení Černobílý grafický LCD (s podsvícením) Funkce naklápění Dostupné XYZ: pro připojení lineárních pravítek... až 3 osy RS-232C ➀: pro připojení PC (výsledek měření) RS-232C ➁: pro připojení zobrazovače hlavní jednotky měřicího zařízení FS: pro připojení nožního spínače I/O konektor PRINTER: pro připojení externí tiskárny (výsledky měření) USB-FDD: pro připojení USB-FDD (soubor s měření, a soubor s postupem měření) USB-MEMORY: pro připojení USB paměti (soubor s výsledky měření, a soubor s postupem měření) Výstupní soubor výsledků měření RS-232C výstup (formát CSV a MUX-10) Napájení 100 V až 240 V AC Maximální příkon 17 W (bez zahrnutí volitelného příslušenství) Vnější rozměry Přibližně mm (včetně stojanu) Hmotnost Přibližně 2,9 kg Použitelný model MF C/MF-U C Vlastnosti > Nástroj automatické detekce hran a různé makro ikony k provedení měření > Snadno použitelná grafika a navigace měření > Výsledky měření mohou být odeslány do MS-Excel*, a kontrolní tabulka může být vytvořena pomocí stejného osobního počítače > Umožňuje analýzu tolerančního pole pro měření a výpočty výsledků, a různé druhy statistického zpracování pro každou položku > Funkce automatického nastavení jasu, které přesně odpovídá nastavení osvětlení (pokud se MF a MF-U měřicí mikroskopy používají současně) > Vysoká přesnost měření výšky je možná za pomoci zaostřovací jednotky > Umožňuje měření v rámci jedné obrazovky > Obrázky mohou být zadány, nebo uloženy (ve formátu BMP nebo JPEG). * MS-Excel je registrovaná ochranná známka společnosti Microsoft Corporation. Vnější rozměry (Jednotky: mm) Termotiskárna DPU-414 Specifikace Termotiskárna DPU-414 Obj. č. Připojeno k QM-Data 12AAD AGD600A Poznámka: Kombinované použití s Zobrazení počtu výtisků nožním spínačem obj.č. 12AAA846 Metoda tisku Jehličková termosenzitivních Počet tiskových znaků 40 číslic (9 normální znaků (7 jehličková) Rychlost tisku Maximálně 52,5 normální znaků/s Vnější rozměry 160mm(Š) 170mm(H) 65,5mm(V) (tiskárna) Standardní příslušenství Kabel, tiskový papír (1 role), AC adaptér (pro 100V) Tiskový papír (5 rolí) Obj. č (5 rolí) Spotřební zboží Obj. č. 12AAA804 (2m) 24 pin pro barevnou a ESC/P kabel černobílou Příklad výtisku 23

24 Vision Unit jako volba obrazového měření Výsledky měření mohou být ihned zobrazeny zadáním požadovaných příkazů z různých variant na základě výstupu digitálního čítače na hlavní jednotce mikroskopu. Vysoce univerzální elektronické a obrazové funkce měření, kde zpracování obrazu slouží k zarovnání hran, jsou k dispozici. Výsledky měření mohou být vytištěny a odeslány do tabulkového kalkulátoru nebo kontrolní tabulky. Vlastnosti Nástroj automatické detekce hran, který umožňuje okamžité měření a různé typy maker Grafické a navigační funkce měření, které podporují snadnou obsluhu Výsledky měření mohou být odeslány do MS-Excel*, a kontrolní tabulka může být vytvořena pomocí stejného osobního počítače Toleranční pole měření a po položkách statistické zpracování Funkce automatického nastavení jasu, které přesně odpovídá nastavení osvětlení (pokud se MF a MF-U měřicí mikroskopy používají současně) Vysoká přesnost měření výšky je možná za pomoci zaostřovací jednotky MF-B4020C s Vision Unit Měření v rámci jednoho obrazu Funkce pro vstup a uložení obrázků * MS-Excel je registrovaná ochranná známka společnosti Microsoft Corporation. Okamžité manuální měření CCD kamera integrovaná do mikroskopu automaticky detekuje hranu cíle a okamžitě se zobrazí provozní výsledky, pokud je hrana v obrazovce videa. Kromě menšího počtu chyb zarovnání okrajů, vyšší opakovatelnosti a snížení doby měření, simultánní sledování měřených bodů je také možné. Specifikace Vision Unit Obj. č S (pro MF-C); S (pro MF-U C) Optické zvětšení 0,5X při instalaci na mikroskopu (s 0,5X TV adaptérem) Detekce obrazu Vysoce citlivá 1/3" CCD barevná kamera Zvětšení monitoru Okolo 21X (Okolo 63X s objektivem 3X, Rozsah obrazu: 3,1 x 2,3 mm) Maximální rozlišení 0,1 μm Přesnost měření v každé ose (teplota při měření: 20 C) Software Maximální příkon Použitelný model Závisí na přesnosti měřicího mikroskopu. Poznámka: Opakovatelnost na jedné obrazovce (Mitutoyo referenční vzorky byly použity.) S objektivem 3X: 3 = ± 2,5 μm nebo méně S objektivem 10X: 3 = ± 1,0 μm nebo méně Edice QS PAK Vision Unit 420 W (vč. monitoru) MF C/MF-U C
