1 EXIT ŘADA NOUZOVÝCH SVÍTIDEL V 16.1

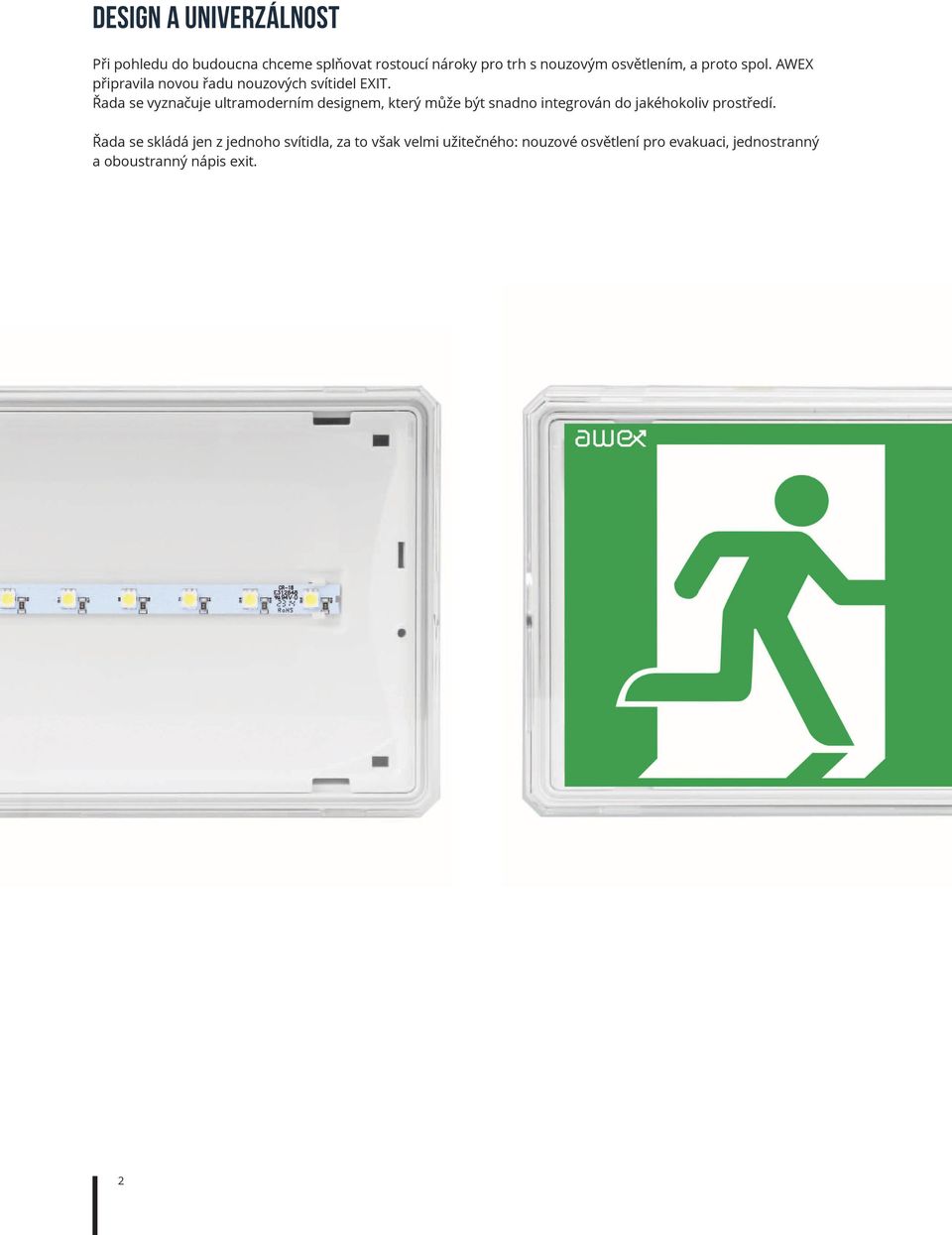

2 DESIGN A UNIVERZÁLNOST Při pohledu do budoucna chceme splňovat rostoucí nároky pro trh s nouzovým osvětlením, a proto spol. AWEX připravila novou řadu nouzových svítidel EXIT. Řada se vyznačuje ultramoderním designem, který může být snadno integrován do jakéhokoliv prostředí. Řada se skládá jen z jednoho svítidla, za to však velmi užitečného: nouzové osvětlení pro evakuaci, jednostranný a oboustranný nápis exit. 2

Řada se vyznačuje ultramoderním designem, který může být snadno integrován do jakéhokoliv prostředí.

3 KVALITA A EFEKTIVITA Mimořádně robustní pouzdro se stupněm krytí IP65 a vysokou ochranu proti mechanickým vlivům zaručuje dlouhou životnost i v těch nejnáročnějších podmínkách. Další možností je přizpůsobení svítidla pro práci v nízkých teplotách: až -25 C. Nové LED zdroje světla s vhodným výběrem světelného výkonu: Světlo s velkou účinností (až 135lm/W) o výkonu 1W, 2W nebo 3W umožňuje snadno umístit svítidlo EXIT do každého projektu. 3

Další možností je přizpůsobení svítidla pro práci v nízkých teplotách: až -25 C.

4 IP65 tělo 350 lm 3W LED 4

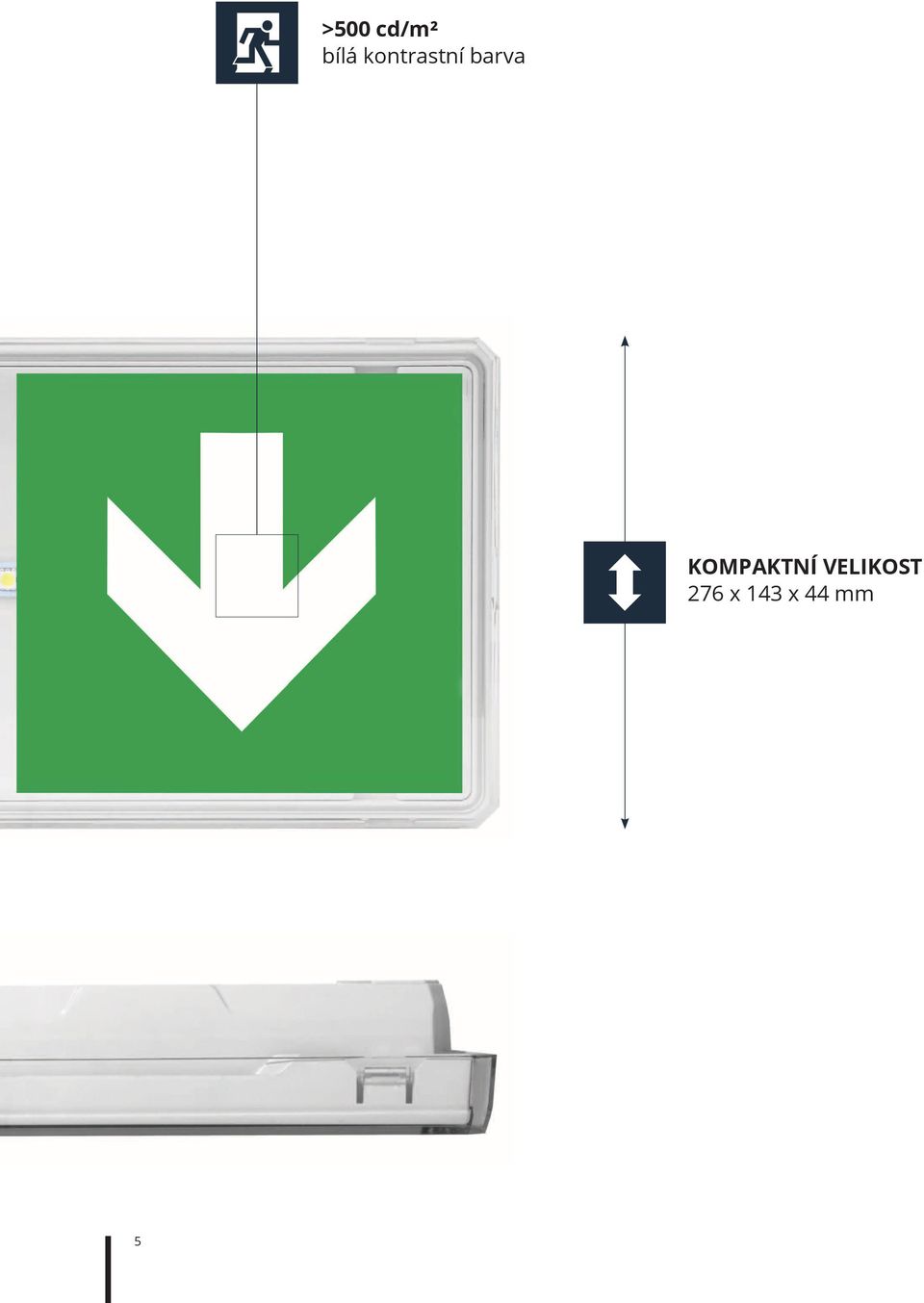

5 >500 cd/m² bílá kontrastní barva KOMPAKTNÍ VELIKOST 276 x 143 x 44 mm 5

6 VESTAVNÁ MONTÁŽ POVRCHOVÁ MONTÁŽ KVALITA A EFEKTIVITA Svítidla EXIT znamenají flexibilitu. Použití stejného výrobku v tolika montážních variantách nebylo nikdy tak jednoduché jako teď. Jako standard - montáž na povrch. Výběrem dalších doplňků mohou být svítidla EXIT instalována jako zapuštěná nebo na závěsné trubce. 6

Použití stejného výrobku v tolika montážních variantách nebylo nikdy tak

7 7 ZÁVĚSNÁ MONTÁŽ

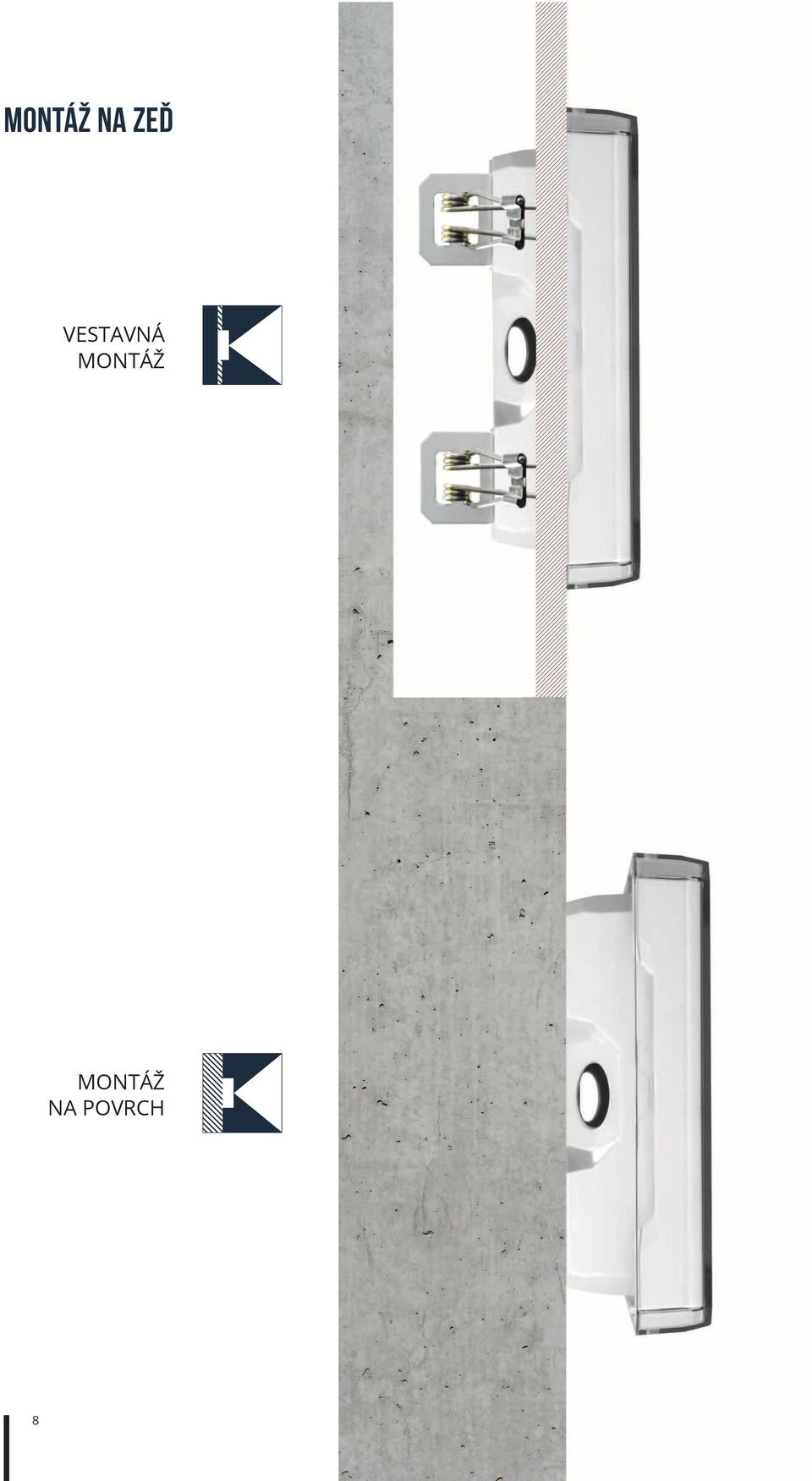

8 MONTÁŽ NA ZEĎ VESTAVNÁ MONTÁŽ MONTÁŽ NA POVRCH 8

9 MOŽNOSTI MONTÁŽE POVRCH: Svítidla EXIT jsou standardně montovaná na povrch zdi nebo stropu. ZAPUŠTĚNÍ: Svítidla EXIT mohou být zapuštěna do stěny nebo stropu přidáním dalšího příslušenství: ETE/REC. Sada se skládá ze 4 pružin s držáky. ZAVĚŠENÍ: Svítidla EXIT mohou být zavěšena ze stropu přidáním dalšího příslušenství pro závěsnou montáž: ETE/PEN. Sada obsahuje závěs o délce 100 cm. 9

příslušenství: ETE/REC. Sada se skládá ze 4 pružin s držáky.

10 RADA NOUZOVÝCH SVÍTIDEL - EXIT EXIT TECHNICKÁ DATA: MATERIÁL: bílé polykarbonátové tělo průhledný polykarbonátový kryt MONTÁŽ: povrch (stěna, strop) volitelně vestavná (stěna, strop) volitelně zavěšená (strop) NAPÁJENÍ: autonomní VAC/50 60Hz centrální baterie VAC/50 60Hz; 216VDC centrální baterie FZLV 24VDC ZDROJ SVĚTLA: 1W LED (až 130lm) 2W LED (až 270lm) 3W LED (až 350lm) * viz tabulka s charakteristikou zdroje světla NABÍJENÍ: BASIC: max. 24h STANDARD: max. 24h PREMIUM: max. 12h; energeticky úsporné elektronické nabíjení DOBA NEZÁVISLÉHO NAPÁJENÍ A BATERIE: BASIC: 1h nebo 3h, Ni-Cd 3,6V baterie STANDARD: 1h nebo 3h, Ni-Cd 3,6V baterie PREMIUM: 1h nebo 3h, Ni-MH 4,8V baterie TŘÍDA IZOLACE: II KRYTÍ IP: IP65 OKOLNÍ TEPLOTA: t a : 0 C 40 C; t a : -25 C 40 C spolu s vyhřívacím tělesem pro nízké teploty; MOŽNOSTI: SE svítící při výpadku SA stále svítící PT lačítko pro manuální test AT automatický test RU centrální monitorování RUBIC UNA FZLV centrální baterie FZLV 24V CB centrální baterie DODATEČNÉ INFORMACE: Kontrolní LED signalizuje síťové napájení a ochranu proti hlubokému vybití baterií Volitelně úprava pro práci v nízkých teplotách až do -25 C Třída izolace III pro FZLV verzi ROZMĚRY (mm):: 276 VELIKOST VÝŘEZU PRO VESTAVNOU MONTÁŽ (mm): stěna strop V AC 216 V DC 24 V DC LED IP65 Ni-Cd Ni-MH 10

viz tabulka s charakteristikou zdroje světla NABÍJENÍ: BASIC: max. 24h STANDARD: max. 24h PREMIUM: max.

11 RADA NOUZOVÝCH SVÍTIDEL - EXIT EXIT BEZÚDRŽBOVÁ KONFIGURACE VÝSTUP V NOUZOVÉM REŽIMU KÓD PŘÍKON MODUL AUTONOMIE [h] REŽIM VOLBY BARVA PŘÍKON VÝSTUP [lm] BASIC ETE 1 W E 1 3 SE PT X WH GR BL STANDARD ETE 1 W C 1 3 SA PT X WH GR BL ETE 2 W C 1 3 SA PT X WH GR BL ETE 3 W C 1 3 SA PT X WH GR BL PREMIUM ETE 1 W B 1 3 SA AT RU WH GR BL ETE 2 W B 1 3 SA AT RU WH GR BL ETE 3 W B 1 3 SA AT RU WH GR BL BASIC 1 W 120 STANDARD 1 W W W 320 PREMIUM 1 W W W 350 KONFIGURACE CENTRÁLNÍ BATERIE - NEADRESOVATELNÉ: VÝSTUP V NOUZOVÉM REŽIMU KÓD PŘÍKON MODUL SYSTÉM VOLBY BARVA PŘÍKON VÝSTUP [lm] ETE 1 W G CB CBS X WH GR BL ETE 2 W G CB CBS X WH GR BL ETE 3 W G CB CBS X WH GR BL 1 W W W 350 KONFIGURACE CENTRÁLNÍ BATERIE - ADRESOVATELNÉ: VÝSTUP V NOUZOVÉM REŽIMU KÓD PŘÍKON MODUL SYSTÉM VOLBY BARVA PŘÍKON VÝSTUP [lm] ETE 1 W Z CB ADE ADP WH GR BL ETE 2 W Z CB ADE ADP WH GR BL ETE 3 W Z CB ADE ADP WH GR BL 1 W W W 350 KONFIGURACE SYSTMU FZLV: VÝSTUP V NOUZOVÉM REŽIMU KÓD PŘÍKON SYSTÉM BARVA PŘÍKON VÝSTUP [lm] ETE 1 W FZLV WH GR BL ETE 2 W FZLV WH GR BL ETE 3 W FZLV WH GR BL 1 W W W 350 LEGENDA: ETE - provedení svítidla EXIT IP65; E provedení svítidla BASIC; C - provedení svítidla STANDARD; B - provedení svítidla PREMIUM; G - provedení pro centrální baterií; Z - provedení pro adresovatelnou centrální baterií; SE - svítící při výpadku; SA - stále svítící (s možností připojení jako svítící při výpadku); PT - tlačítko pro manuální test; X - provedení bez dalších možností; AT - automatický test; RU - centrální monitorování RUBIC UNA; CB - provedení s centrální baterií; CBS - centrální baterie pro sledování obvodů; ADE - centrální baterie s adresným modulem ADE; ADL - centrální baterie s adresným modulem ADP - s technologií SMART; FZLV - FZLV systém nízkého napětí; WH - bílá barva; GR - šedá barva; BL - černá barva 11

BASIC 1 W 120 STANDARD 1 W 125 2 W 250 3 W 320 PREMIUM 1 W 130 2 W 270 3 W 350 KONFIGURACE CENTRÁLNÍ BATERIE - NEADRESOVATELNÉ: VÝSTUP V NOUZOVÉM REŽIMU KÓD PŘÍKON MODUL SYSTÉM VOLBY BARVA PŘÍKON

12 ÚČINNOST LED SVĚTEL 1W až 130lm 2W až 270lm 3W až 350lm 12

13 RADA NOUZOVÝCH SVÍTIDEL - EXIT EXIT TABULKY VZDÁLENOSTÍ - ÚNIKOVÉ TRASY: PŘÍKON 1 W (130 lm) 2 W (270 lm) 3 W (350 lm) h [m] L1 [m] L2 [m] L1 [m] L2 [m] L1 [m] L2 [m] 2,5 3,50 8,00 4,50 10,50 4,50 10,50 3,0 3,00 8,50 4,00 11,50 4,00 11,50 3,5 3,00 9,00 4,00 12,00 5,00 12,50 4,0 3,00 9,00 4,50 12,50 5,00 13,50 4,5 3,50 9,50 4,50 13,50 5,00 13,50 5,0 3,00 9,50 4,50 14,00 5,50 14,00 6,0 2,00 8,50 4,50 15,00 5,50 15,00 7,0 5,00 15,50 5,50 15,50 8,0 4,50 15,50 5,00 15,50 9,0 4,00 15,00 4,50 15,00 10,0 3,50 14,50 3,50 15,00 TABULKY VZDÁLENOSTÍ - OTEVŘENÝ PROSTOR: PŘÍKON 1 W (130 lm) 2 W (270 lm) 3 W (350 lm) h [m] L1 [m] L2 [m] L1 [m] L2 [m] L1 [m] L2 [m] 2,5 2,50 8,50 4,00 10,00 4,00 11,00 3,0 2,50 9,00 4,50 12,50 4,00 11,50 3,5 3,00 10,00 4,50 11,50 4,50 13,00 4,0 3,00 10,50 4,50 12,00 4,50 14,00 4,5 3,00 10,50 4,50 12,50 4,50 14,50 5,0 3,00 11,00 4,50 13,50 4,50 15,50 6,0 2,50 12,00 4,50 13,50 5,00 16,50 7,0 4,50 14,00 5,50 18,00 8,0 4,00 13,50 5,50 18,50 9,0 3,00 13,50 5,00 19,50 10,0 2,00 13,00 4,50 20,50 13

4,50 15,00 5,50 15,00 7,0 5,00 15,50 5,50 15,50 8,0 4,50 15,50 5,00 15,50 9,0 4,00 15,00 4,50 15,00 10,0 3,50 14,50 3,50 15,00 TABULKY VZDÁLENOSTÍ - OTEVŘENÝ PROSTOR: PŘÍKON 1 W (130 lm) 2 W (270 lm)

14 > 500 cd/m 2 SVÍTIVOST Svítidla EXIT jako nápisy pro únikovou cestu poskytují velmi vysokou úroveň jasu bílé kontrastní barvy, která je větší než 500 cd/m 2. Díky této vysoké svítivosti je směrový piktogram viditelný i v oblastech, které jsou plné kouře. 14

15 RADA NOUZOVÝCH SVÍTIDEL - EXIT EXIT TECHNICKÁ DATA: MATERIÁL:: bílé polykarbonátové tělo průhledný polykarbonátový kryt MONTÁŽ: povrch (stěna, strop) volitelně zapuštěná (stěna, strop) NAPÁJENÍ: autonomní VAC/50 60Hz centrální baterie VAC/50 60Hz; 216VDC centrální baterie FZLV 24VDC ZDROJ SVĚTLA: 1W LED (až 130lm) 2W LED (až 270lm) 3W LED (až 350lm) * viz tabulka s charakteristikou zdroje světla VIDITELNOST: 25m jednostranná NABÍJENÍ: BASIC: max. 24h STANDARD: max. 24h PREMIUM: max. 12h; energeticky úsporné elektronické nabíjení DOBA NEZÁVISLÉHO NAPÁJENÍ A BATERIE: BASIC: 1h nebo 3h, Ni-Cd 3,6V baterie STANDARD: 1h nebo 3h, Ni-Cd 3,6V baterie PREMIUM: 1h nebo 3h, Ni-MH 4,8V baterie TŘÍDA IZOLACE: II KRYTÍ IP: IP65 OKOLNÍ TEPLOTA: t a : 0 C 40 C; t a : -25 C 40 C spolu s vyhřívacím tělesem pro nízké teploty; MOŽNOSTI: SE svítící při výpadku SA stále svítící PT tlačítko pro manuální test AT automatický test RU centrální monitorování RUBIC UNA FZLV centrální baterie FZLV 24V CB centrální baterie DODATEČNÉ INFORMACE: Kontrolní LED signalizuje síťové napájení a ochranu proti hlubokému vybití baterií Volitelně úprava pro práci v nízkých teplotách až do -25 C Třída izolace III pro FZLV verzi ROZMĚRY (mm): VELIKOST VÝŘEZU PRO VESTAVNOU MONTÁŽ (mm): stěna V AC 216 V DC 24 V DC LED IP65 Ni-Cd Ni-MH 15

charakteristikou zdroje světla VIDITELNOST: 25m jednostranná NABÍJENÍ: BASIC: max. 24h STANDARD: max. 24h PREMIUM: max.

16 CVAK... CVAK... Přeměňte EXIT na oboustranná svítidla během několika sekund instalací praporku. 16

17 LINIJA SIGURNOSNE RASVJETE EXIT EXIT TECHNICKÁ DATA: MATERIÁL: bílé polykarbonátové tělo průhledný polykarbonátový kryt plexisklo MONTÁŽ: povrch (strop) volitelně zapuštěná (strop) volitelně zavěšená (strop) NAPÁJENÍ: autonomní VAC/50 60Hz centrální baterie VAC/50 60Hz; 216VDC centrální baterie FZLV 24VDC ZDROJ SVĚTLA: 1W LED (až 110lm) 2W LED (až 240lm) 3W LED (až 310lm) VIDITELNOST: 25m oboustranná NABÍJENÍ: BASIC: max. 24h STANDARD: max. 24h PREMIUM: max. 12h; nergeticky úsporné elektronické nabíjení DOBA NEZÁVISLÉHO NAPÁJENÍ A BATERIE: BASIC: 1h nebo 3h, Ni-Cd 3,6V baterie STANDARD: 1h nebo 3h, Ni-Cd 3,6V baterie PREMIUM: 1h nebo 3h, Ni-MH 4,8V baterie TŘÍDA IZOLACE: II KRYTÍ IP: IP65 OKOLNÍ TEPLOTA: t a : 0 C 40 C; t a : -25 C 40 C spolu s vyhřívacím tělesem pro nízké teploty; MOŽNOSTI: SE svítící při výpadku SA stále svítící PT tlačítko pro manuální test AT automatický test RU centrální monitorování RUBIC UNA FZLV centrální baterie FZLV 24V CB centrální baterie DODATEČNÉ INFORMACE: Kontrolní LED signalizuje síťové napájení a ochranu proti hlubokému vybití baterií Volitelně úprava pro práci v nízkých teplotách až do -25 C Třída izolace III pro FZLV verzi ROZMĚRY (mm): VELIKOST VÝŘEZU PRO VESTAVNOU MONTÁŽ (mm): stěna V AC 216 V DC 24 V DC LED IP65 Ni-Cd Ni-MH 17

VIDITELNOST: 25m oboustranná NABÍJENÍ: BASIC: max. 24h STANDARD: max. 24h PREMIUM: max.

18 DOHLEDOVÁ VZDÁLENOST RADA NOUZOVÝCH SVÍTIDEL - EXIT jednostranné oboustranné 18

19 DALŠÍ KOMPONENTY RADA NOUZOVÝCH SVÍTIDEL - EXIT PIKTOGRAMY PODLE NORMY ISO7010: PM22 PM23 PM24 PM25 PM26 PM27 PM27 PM28 PM61 SADA PRO VESTAVNOU MONTÁŽ ZEĎ STROP ETE/REC ZÁVĚSNÁ SADA STROP ETE/PEN 1000 mm PLEXI SKLO - PRAPOREK SADA ETE/PLX 19

PM61 SADA PRO VESTAVNOU MONTÁŽ ZEĎ STROP ETE/REC ZÁVĚSNÁ

20 AWEX Sp. z o.o. Spółka komandytowa Masłomiąca, ul. Długa Michałowice, Poland tel fax export@awex.eu www: awex.eu

Długa 39 32-091 Michałowice, Poland tel.
