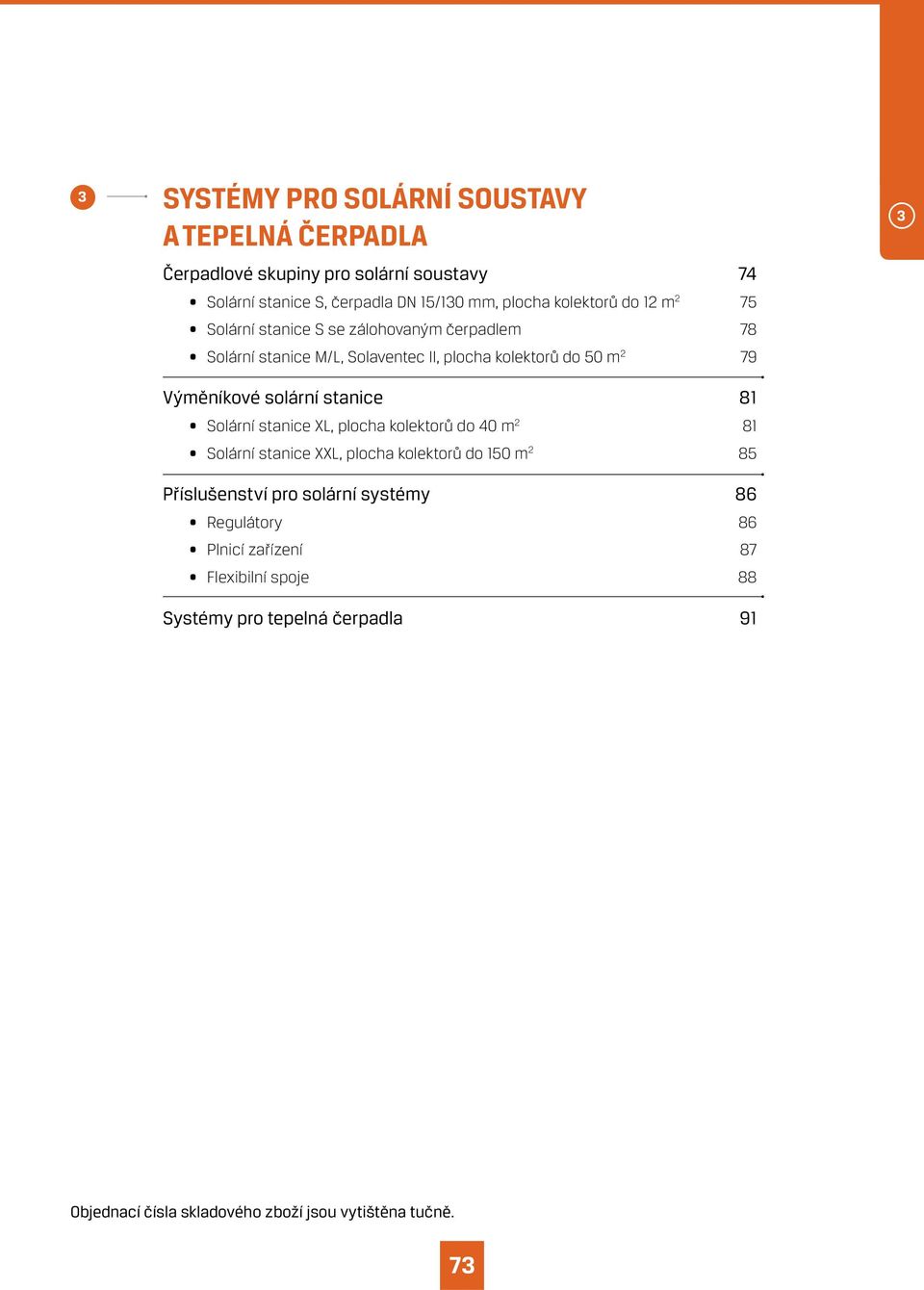

1 SYSTÉMY PRO SOLÁRNÍ SOUSTAVY A TEPELNÁ ČERPADLA Čerpadlové skupiny pro solární soustavy 74 Solární stanice S, čerpadla DN 15/10 mm, plocha kolektorů do 12 m 2 75 Solární stanice S se zálohovaným čerpadlem 78 Solární stanice M/L, Solaventec II, plocha kolektorů do 50 m 2 79 Výměníkové solární stanice 81 Solární stanice XL, plocha kolektorů do 40 m 2 81 Solární stanice XXL, plocha kolektorů do 150 m 2 85 Příslušenství pro solární systémy 86 Regulátory 86 Plnicí zařízení 87 Flexibilní spoje 88 Systémy pro tepelná čerpadla 91 Objednací čísla skladového zboží jsou vytištěna tučně. 7

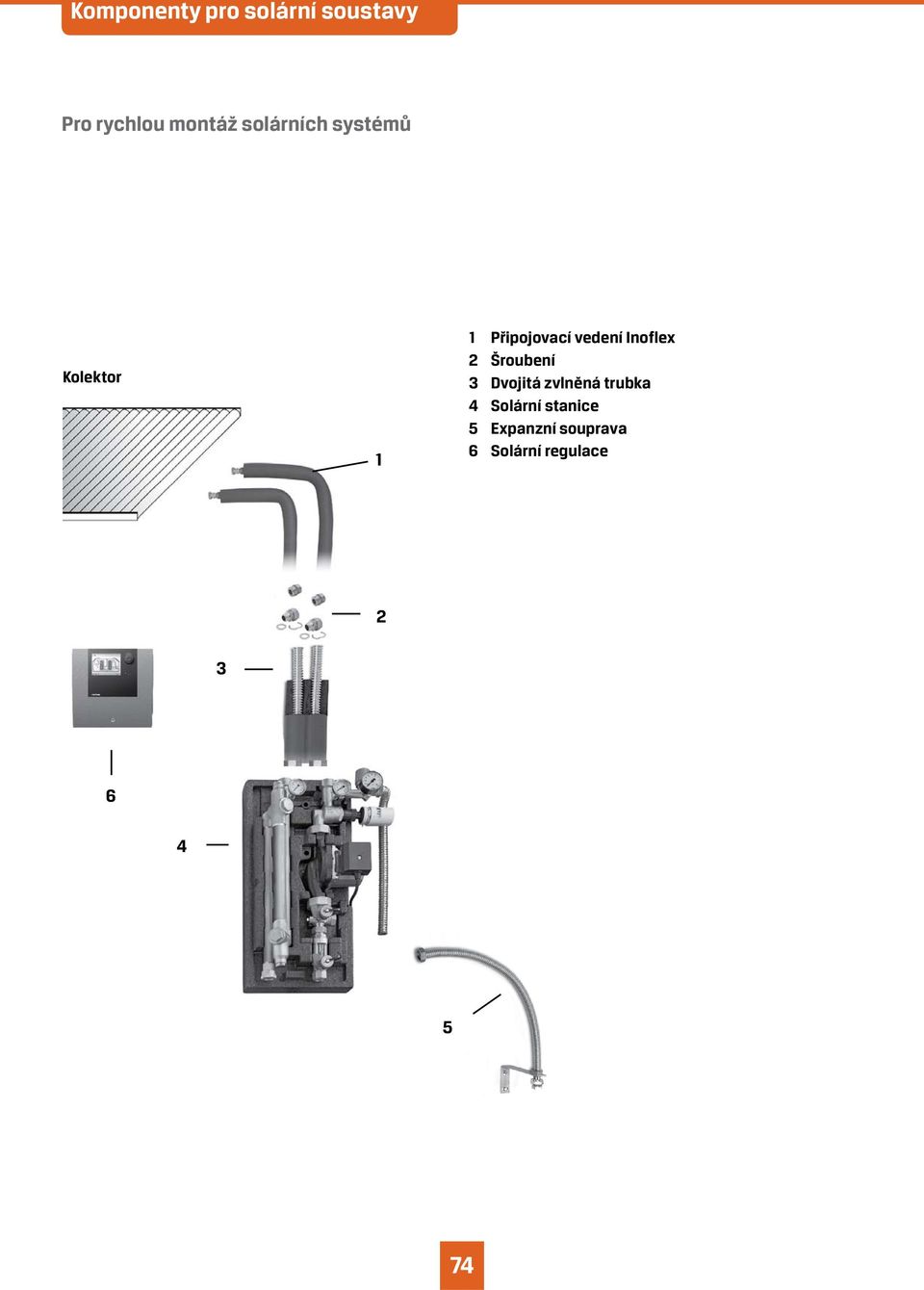

2 Komponenty pro solární soustavy Pro rychlou montáž solárních systémů Kolektor 1 1 Připojovací vedení Inoflex 2 Šroubení Dvojitá zvlněná trubka 4 Solární stanice 5 Expanzní souprava 6 Solární regulace

3 S M L XL XXL Čerpadlové skupiny pro solární systémy - Solární stanice Jednostoupačková solární stanice SS1S /4 s indikátorem průtočného množství 1-1 l/min Solární čerpadlová skupina jako jednostoupačkové provedení kompletní s uzavíracím kulovým kohoutem včetně teploměru (odpadá u provedení s regulací) a integrovaná v kulovém kohoutu, kovová zpětná klapka (s ručním nastavením), oběhové čerpadlo vhodné pro solární systémy, pojistná skupina včetně manometru a KFE kohout a již integrovaný pojistný ventil, multifunkční armatura s regulací objemového průtoku s možností uzavření, KFE kohout a přípojka pro expanzní nádobu na sací straně čerpadla, s indikátorem průtočného množství (kombinovaná indikace pro 40 % směs propylenglykolu s vodou). S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Star-ST 15/ WI 6 174,- S čerpadlem Wilo Stratos-Para 15/1-7 Signal 0-10 V WI ,- S čerpadlem Wilo Stratos-Para 15/1-7 - PWM Signal WI ,- Jak je uvedeno výše, ale s integrovanou regulací BASIC PRO Digitální diferenční regulátor teploty pro solární zařízení (1 kolektorové pole, 1 zásobník); plně grafický podsvícený černobílý displej, ovládání otočným/tlačítkovým voličem a tlačítkem ESC; vstupy pro čidlo PT 1000, analogový, resp. PWM výstup pro vysoce výkonné čerpadlo, regulace otáček, předem nakonfigurované hydraulické schéma, výstup Triac, sledování závad, možnost ručního ovládání, funkce ochrany kolektoru, funkce zpětného ochlazování; asistent pro uvedení do provozu/servis, regulace pevné T a Delta T, funkce trubkových kolektorů, doba doběhu pro výstupy, ochrana proti mrazu, kontrola čidel, kontrola výstupních parametrů, počitadlo provozních hodin pro výstupy, měření solárního výnosu pro řízení čerpadel vč. výstupu dat, možnost evidence výnosů bez měřiče objemového průtoku, dodávka včetně 2 univerzálních čidel teploty PT S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Star-ST 15/ WI 1 010,- S čerpadlem Wilo Stratos-Para 15/1-7 Signal 0-10 V WI ,- S čerpadlem Wilo Stratos-Para 15/1-7 - PWM Signal WI ,- Technické údaje Plocha kolektorů: do 12 m 2 Přípojky: Solární okruh: /4" IG Pro expanzní nádobu: /4" AG Max. přípustná teplota: +120 C, krátkodobě +140 C Max. přípustný tlak: (dbejte na max. příp. teplotu čerpadla) 10 bar (dbejte na tlak sepnutí pojistného ventilu!) Zpětné klapky: 1 00 mm v. s. Indikace průt. množství Kombin. stupnice: Voda 1,0... 1,0 l/min Propylenglykol (40 %) 0, , l/min Teploměr: Rozsah indikace C Manometr: Rozsah indikace bar Pojistný ventil: Otevírací tlak 6 barů Rozměry: V 85 mm (s regulací: 40 mm) Š 200 mm H 185 mm Vzdálenost os: 100mm Průtokový diagram Tlaková ztráta [l/h] 75 Jednostoupačková solární stanice * * průtočný odpor se solankou (propylenglykol 40%)

4 S M L XL XXL Čerpadlové skupiny pro solární systémy - solární stanice Dvoustoupačková solární stanice SS2S /4 s indikátorem průtočného množství 1-1 l/min Solární čerpadlová skupina jako dvoustoupačkové provedení kompletní s uzavíracími kulovými kohouty včetně teploměru a v kouli integrovaná, kovová zpětná klapka (s ručním nastavením), oběhové čerpadlo vhodné pro solární systémy, pojistná skupina včetně manometru a kulového kohoutu a již integrovaného pojistného ventilu, multifunkční armatura s regulací objemového průtoku s možností uzavření, kulový kohout a přípojka pro expanzní nádobu na sací straně čerpadla s indikátorem průtočného množství (kombinovaná indikace pro 40 % směs propylenglykolu s vodou), volitelně s permanentním odvzdušněním montovaným v náběhu pro trvalé odlučování vzduchu. Jak je uvedeno výše, avšak s integrovanou solární regulací BASIC PRO Digitální regulátor teplotní diference pro tepelné solární systémy Digitální diferenční regulátor teploty pro solární zařízení (1 kolektorové pole, 1 zásobník); plně grafický podsvícený černobílý displej, ovládání otočným/tlačítkovým voličem a tlačítkem ESC; vstupy pro čidlo PT 1000, analogový, resp. PWM výstup pro vysoce výkonné čerpadlo, regulace otáček, předem nakonfigurované hydraulické schéma, výstup Triac, sledování závad, možnost ručního ovládání, funkce ochrany kolektoru, funkce zpětného ochlazování; asistent pro uvedení do provozu/servis, regulace pevné T a Delta T, funkce trubkových kolektorů, doba doběhu pro výstupy, ochrana proti mrazu, kontrola čidel, kontrola výstupních parametrů, počitadlo provozních hodin pro výstupy, měření solárního výnosu pro řízení čerpadel vč. výstupu dat, možnost evidence výnosů bez měřiče objemového průtoku, dodávka včetně 2 univerzálních čidel teploty PT Bez regulace, bez permanentního odvzdušnění S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Star-ST 15/ WI 7 497,- S čerpadlem Wilo Stratos-Para 15/1-7 Signal 0-10 V WI 1 010,- S čerpadlem Wilo Stratos-Para 15/1-7 - PWM Signal WI 1 010,- S permanentním odvzdušněním S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Star-ST 15/ WI 8 79,- S čerpadlem Wilo Stratos-Para 15/1-7 Signal 0-10 V WI 1 781,- S čerpadlem Wilo Stratos-Para 15/1-7 - PWM Signal WI 1 781,- S regulací, bez permanentního odvzdušnění S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Star-ST 15/ WI 1 892,- S čerpadlem Wilo Stratos-Para 15/ WI 19 75,- S čerpadlem Wilo Stratos-Para 15/1-7 - PWM Signal WI 19 75,- S regulací a permanentním odvzdušněním S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Star-ST 15/ WI ,- S čerpadlem Wilo Stratos-Para 15/1-7 Signal 0-10 V WI 20 87,- S čerpadlem Wilo Stratos-Para 15/1-7 - PWM Signal WI 20 87,- 76

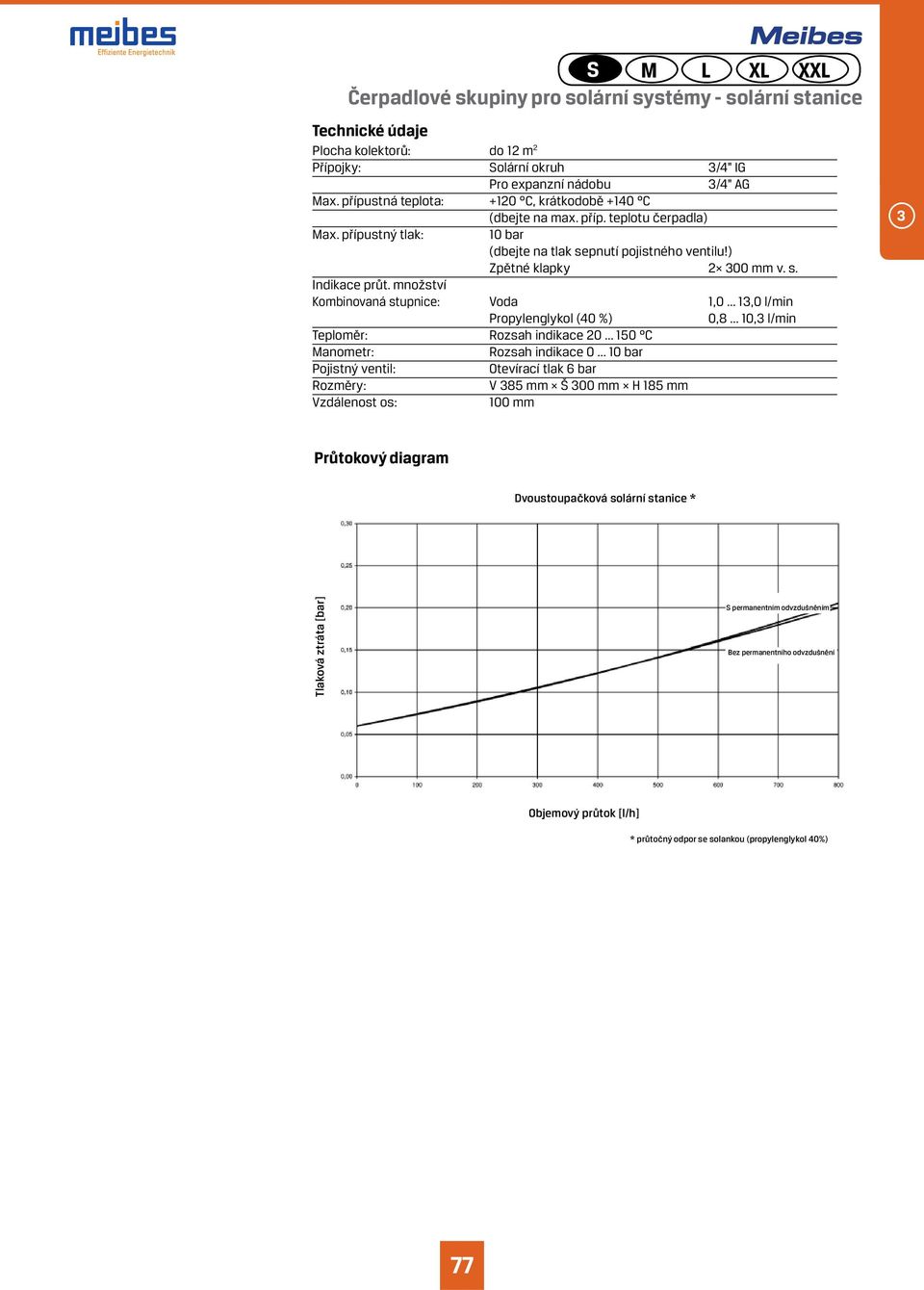

5 S M L XL XXL Čerpadlové skupiny pro solární systémy - solární stanice Technické údaje Plocha kolektorů: do 12 m 2 Přípojky: Solární okruh /4" IG Pro expanzní nádobu /4" AG Max. přípustná teplota: +120 C, krátkodobě +140 C (dbejte na max. příp. teplotu čerpadla) Max. přípustný tlak: 10 bar (dbejte na tlak sepnutí pojistného ventilu!) Zpětné klapky 2 00 mm v. s. Indikace průt. množství Kombinovaná stupnice: Voda 1,0... 1,0 l/min Propylenglykol (40 %) 0, , l/min Teploměr: Rozsah indikace C Manometr: Rozsah indikace bar Pojistný ventil: Otevírací tlak 6 bar Rozměry: V 85 mm Š 00 mm H 185 mm Vzdálenost os: 100 mm Průtokový diagram Dvoustoupačková solární stanice * Tlaková ztráta [bar] S permanentním odvzdušněním Bez permanentního odvzdušnění * průtočný odpor se solankou (propylenglykol 40%) 77

6 S M L XL XXL Solární čerpadlové skupiny se zálohovaným čerpadlem Jednostoupačková solární stanice S s indikátorem průtočného množství 1-1 l/min Solární čerpadlová skupina jako jednostoupačkové provedení kompletní s uzavíracím kulovým kohoutem včetně teploměru integrovaná v kulovém kohoutu, kovová zpětná klapka (s ručním nastavením), s integrovaným čerpadlem Jablotron CP-201, pojistná skupina včetně manometru a KFE kohout a již integrovaný pojistný ventil, multifunkční armatura s regulací objemového průtoku s možností uzavření, KFE kohout a přípojka pro expanzní nádobu na sací straně čerpadla, s indikátorem průtočného množství (kombinovaná indikace pro 40 % směs propylenglykolu s vodou). Řídící jednotka sestavy CP-201 S. S čerpadlem CP-201 a řídící jednotkou CP-201 S JA 15 47,- Dvoustoupačková solární stanice S s indikátorem průtočného množství 1-1 l/min Solární čerpadlová skupina jako dvoustoupačkové provedení kompletní s uzavíracími kulovými kohouty včetně teploměru a v kouli integrovaná, kovová zpětná klapka (s ručním nastavením), s ntegrovaným čerpadlem Jablotron CP-201, pojistná skupina včetně manometru a KFE kohoutu a již integrovaného pojistného ventilu, multifunkční armatura s regulací objemového průtoku s možností uzavření, KFE kohout a přípojka pro expanzní nádobu na sací straně čerpadla s indikátorem průtočného množství (kombinovaná indikace pro 40 % směs propylenglykolu s vodou), s permanentním odvzdušněním montovaným v náběhu pro trvalé odlučování vzduchu. Řídící jednotka sestavy CP-201 S. S čerpadlem CP-201 a řídící jednotkou CP-201 S JA ,- Technické parametry sestavy CP-201 S Napájení 20 V, 50 Hz, příkon max. 40 W, tř. ochrany II Zálohovací akumulátor 12 V, 18 Ah (bezúdržbový olověný, životnost max. 5 let) Doba provozu čerpadla z akumulátoru až 24 hod. (závisí na provozním režimu) Příkon čerpadla 4 22 W (závisí na režimu a na průtoku v soustavě) Energetická účinnost čerpadla dle 622/2012/ES EEI 0,22 Výtlak čerpadla max. 4 m Objemový průtok čerpadla max. 2,1 m /hod. Max. provozní tlak čerpadla 1 MPa Připojovací šroubení čerpadla G 1 Čerpadlo 10 mm, závity 1 Minimální vstupní tlak čerpadla 10 kpa při 80 C, 100 kpa při 110 C Teplota kapaliny přepravované čerpadlem 2 C až 110 C Rozsah teploty okolí čerpadla 0 C až 40 C Výstup pro řízení servomotoru směšovacího ventilu Rozsah nastavení zabudovaného regulátoru teploty Výstup pro nouzové chlazení Signalizace poruchy Výstup pro varovnou sirénu impulzy 24 V stř., max. 2 W rychlost pohybu nastavitelná (napájení je zálohované) 0 až 70 C 12 V, max. 1 A zabudovaný displej a akustický signalizátor 12 V, max. 1 A Rozsah teploty okolí řídicí jednotky -10 až +40 C Krytí řídicí jednotky IP 40 Rozměry řídicí jednotky mm Dvojice snímačů teploty CP-201 T 78

7 S M L XL XXL Čerpadlové skupiny pro solární systémy - SolaVentec II Solární stanice SolaVentec II S ventilovou technikou a integrovanou tepelnou tlumicí smyčkou pro plochu kolektorů až 50 m 2 Termická cirkulace vyloučena na 100 %. Vysoce efektivní využití energie v důsledku nepoužití zpětných klapek, různé možnosti připojení MAG a předřadného zásobníku. Kompletní s oběhovým čerpadlem (DN 25, EL 180 mm) s připojovacím kabelem; tepelně oddělená jednotka ventilu ve zpětném vedení jako uzavírací a regulační orgán a termostatický regulační ventil s indikací nastavení; Tlumicí smyčka s integrovaným trvalým odvzdušněním v náběhovém okruhu a možnosti připojení pro předřadný zásobník; dva kontaktní teploměry, pojistná skupina s bezpečnostním ventilem a manometrem, dva proplachovací, plnicí a vyprazdňovací kohouty; Regulátor objemového průtoku a uzavírací kohout; Indikátor průtočného množství s kombinovanou stupnicí pro směs s propylenglykolem a vodu. Pokyn: Při použití SolaVentec II ve spojení s trubkovými kolektory se nastaví solární regulátor s nastavením času pro funkci trubkových kolektorů na 4 minuty. Solární stanice M/L Pro kolektory do 26 m 2, indikátor průtočného množství 1-1 l/min. S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Star-ST 25/ WI ,- S čerpadlem Wilo Stratos-Para 25/1-7 - Signal 0-10 V WI ,- S čerpadlem Wilo Stratos-Para 25/1-7 - PWM Signal WI ,- Pro kolektory do 50 m 2, indikátor průtočného množství 8-0 l/min. S čerpadlem Grundfos Solar ,- S čerpadlem Grundfos Solar PWM Signal ,- S čerpadlem Wilo Stratos-Para 25/ Signal 0-10 V WI 0 19,- S čerpadlem Wilo Stratos-Para 25/ PWM Signal WI 0 19,- Vždy je nutné dbát na instalační a montážní pokyny výrobce čerpadla. Doporučujeme solární regulátor BASIC PRO, ENERGY PRO nebo MAXIMAL PRO a příslušná čidla průtoku uvedená na straně

8 S M L XL XXL Čerpadlové skupiny pro solární systémy - SolaVentec II Technické údaje Plocha kolektorů: do 26 m 2, indikátor průtočného množství 1-1 l/min do 50 m 2, indikátor průtočného množství 8-0 l/min Čerpadlo (DN25, L=180 mm): viz objednací číslo Provozní teplota: do 160 C (je nutné dbát na max. povolenou teplotu čerpadla) Přípojky horní, dolní: /4 IG Přípojky pro expanzní nádobu: /4 AG Materiál těsnění: PTFE (teflon), bezazbestové vláknové těsnění, EPDM, silikon Materiál konstrukčních dílů: ocel, mosaz, sklo, izolace EPP Pojistná skupina (otevírací tlak): 6 barů Rozsah indikace teploměru: 20 až 150 C Rozsah indikace manometru: 0 až 10 barů Indikace průt. množství s kombinovanou stupnicí: Voda 1,0... 1,0 l/min Propylenglykol (40 %) 0, , l/min Voda l/min Propylenglykol (40 %) 6, ,8 l/min Vzdálenost os: nahoře 110 mm, dole 118 mm Rozměry V/Š/H v mm: 520/250/180 Průtokový diagram Solární stanice SolaVentec II * s indikátorem průtočného množství 1-1 l/min nebo 0,8-10, l/min Tlaková ztráta [bar] s indikátorem průtočného množství 8-0 l/min nebo 6,9-25,8 l/min. * průtočný odpor se solankou (propylenglykol 40%) Příklad zapojení Směr šíření páry Směr šíření páry Připojení s MAG* Ochrana konstrukčních dílů: vedené směrování šíření páry (zpětné vedení uzavřeno ventilem) delší větev pro ochlazení (spirála zásobníku) Připojení předřadné nádoby s MAG* Ochrana konstrukčních dílů: vedené směrování šíření páry (zpětné vedení uzavřeno ventilem) Připojení předřadné nádoby při velmi vysokých teplotách v klidovém stavu * Servisní spojka pro expanzní nádoby 80

9 Výměníkové solární stanice S M L XL XXL Čerpadlové skupiny pro solární systémy - solární stanice Solar XL Tepelný výměník solární stanice pro plochu kolektorů až 40 m 2 Se dvěma oběhovými čerpadly (DN 15, EL 10 mm) s připojovacím kabelem; dva omezovače průtočného množství, deskový výměník tepla z ušlechtilé oceli, dvě možnosti odvětrání, jedno upínací zařízení pro primární čidlo; čtyři uzavírací kulové kohouty; čtyři proplachovací, plnicí a vypouštěcí kulové kohouty vč. koncovek hadic a vč. pojistných skupin pro primární a sekundární stranu, vše namontováno na základní desce a testováno; spojky zvlněných trubek z ušlechtilé oceli s izolací. V tepelně izolovaném krytu z EPP. Omezovač průtočného množství 1-1 l/min, pro plochu kolektorů až 0 m 2 Primární strana Grundfos UPM Hybrid Sekundární strana Grundfos UPM Hybrid ,- Primární strana Wilo Stratos Para 15/1-7 Signal 0-10 V Sekundární strana Wilo Yonos PARA 15/ ,- Omezovač průtočného množství 8-0 l/min, pro plochu kolektorů až 40 m 2 Primární strana Grundfos Solar PM Sekundární strana Grundfos UPM Hybrid ,- Primární strana Wilo Stratos Para 15/1-11,5 PWM Signal Sekundární strana Wilo Yonos PARA 15/ ,- Doporučujeme solární regulátor MAXIMAL PRO a příslušná čidla průtoku uvedená na straně 86. Jako předchozí, ale s integrovanou regulací Energie Pro S plně grafickým podsvíceným barevným displejem s regulací jasu, výstupy, 6 vstupů pro čidla PT 1000 z toho jeden řídící výstup pro 1 elektronické čerpadlo (0-10 V a PWM), 2 výstupy Triac, Beznapěťový kontakt, funkce měření průtoku, čtečka SD karet a USB konektor (pro update softwaru, uložení nastavení regulátoru a uložení záznamu dat), 24 přednastavených hydraulických schémat, 2 kolektorová pole a 1 zásobník / 1 kolektorové pole a 2 zásobníky, solární podpora vytápění, dálkové ovládání, možnost dohřevu, funkce termostatického teplotního vyrovnání, přednostní ohřev solární energií, program dovolená, funkce ochrany proti legionelám, ovládání zkratové a nabíjecí zóny, dodávka obsahuje 2 universální teplotní čidla PT 1000 a software pro analýzu, řízení sekundárního čerpadla u oddělených systémů, ohřev bazénové vody. Omezovač průtočného množství 1-1 l/min Primární strana Grundfos UPM Hybrid Sekundární strana Grundfos UPM Hybrid ,- Primární strana Wilo Stratos Para 15/ V Signal Sekundární strana Wilo YONOS Para 15/ ,- Omezovač průtočného množství 1-1 l/min Primární strana Grundfos Solar PM Sekundární strana Grundfos UPM Hybrid ,- Primární strana Wilo Stratos Para 15/1-11,5 PWM-Signal Sekundární strana Wilo YONOS Para 15/ ,- 81

10 S M L XL XXL Čerpadlové skupiny pro solární systémy - solární stanice Technické údaje Typ výměníku: / / 15 Plocha kolektorů do 0 m 2 do 40 m 2 Čerpadlo viz číslo výrobku Pracovní teplota až 110 C, krátkodobě 120 C (dodržovat max. přípustnou teplotu čerpadla) Pojistný ventil primér: 6 bar, sekundér: bar Rozsah indikace manometru primér: bar (příslušenství), sekundér: bar (příslušenství) Výměník tepla - počet desek 0 0 max. výkon (primér 60/0 C sekundér 20/50 C min. zbytková čerpací výška prim. 0,2 bar/s 0,1 bar) 27 kw 40 kw Omezovač průtočného množství 1-1 l/min: výr.č / l/min: výr.č / 15 Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM Konstrukční díly ocel, mosaz, sklo, izolace EPP Spodní přípojka 1 IG Přípojka expanzní nádoby /4 AG (příslušenství) Vzdálenost os 65 mm Rozměry (s obložením) cca V 70 (115) x Š 500 (570) x H 50 mm Průtokový diagram Diagram objemový průtok tlaková ztráta Solar XL primární strana * Omezovač průtočného množství 1-1 l/min Tlaková ztráta [bar] Omezovač průtočného množství 8-0 l/min * Průtočný odpor se solankou (propylenglykol 40 %) Diagram objemový průtok tlaková ztráta Solar XL sekundární strana Omezovač průtočného množství 1-1 l/min Tlaková ztráta [bar] Omezovač průtočného množství 8-0 l/min 82

11 S M L XL XXL Solar XL - speciální varianty Provedení jako solární stanice XL, avšak bez sekundárního regulátoru průtoku, s integrovanymi pojistnými skupinami a přepínacím ventilem v primáru Např. pro dvě kolektorová pole (Východ/Západ) Omezovač průtočného množství l/min. (primár) primární strana Wilo Stratos PARA 25/1-11 PWM sekundární strana Wilo Stratos PARA 25/ ,- jak je uvedeno výše, ale s přepínacím ventilem v sekundáru Např. pro dva zásobníky nebo zásobník a bazén Omezovač průtočného množství l/min. (primár) primární strana Wilo Stratos PARA 25/1-11 PWM sekundární strana Wilo Stratos PARA 25/ ,- jak je uvedeno výše, ale s přepínacím ventilem na primáru a sekundáru Např. pro dvě kolektorová pole (Východ/Západ) a dva zásobníky Omezovač průtočného množství l/min. (primár) primární strana Wilo Stratos PARA 25/1-11 PWM sekundární strana mit Wilo Stratos PARA 25/ ,- Doporučujeme solární regulátor MAXIMAL PRO a příslušná čidla průtoku uvedená na straně 86. 8

12 S M L XL XXL Technické údaje Typ oddělovacího systému : Plocha kolektorů až 40 m 2 cca 40 m 2 cca 40 m 2 Čerpadla primár sekundár Wilo Stratos PARA 25/1-11 PWM Wilo Stratos PARA 25/1-7 Wilo Stratos PARA 25/1-11 PWM Wilo Stratos PARA 25/1-7 Wilo Stratos PARA 25/1-11 PWM Wilo Stratos PARA 25/1-7 Teplota při použití až 110 C až 110 C až 110 C Pojistný ventil primár: 6 bar, sekundár: bar primár: 6 bar, sekundár: bar primár: 6 bar, sekundár: bar Rozsah indikace manometru primár: bar, sekundár: bar primár: bar, sekundár: bar primár: bar, sekundár: bar Počet desek tepelného výměníku Omezovač objemového průtoku l/min l/min l/min Materiál těsnění PTFE (teflon), bezazbestové těsnění, EPDM PTFE (teflon), bezazbestové těsnění, EPDM PTFE (teflon), bezazbestové těsnění, EPDM Konstrukční díly z ocel, mosaz, sklo, EPP-izolace WT ocel, mosaz, sklo, EPP-izolace WT ocel, mosaz, sklo, EPP-izolace WT Horní přípojka 1 IG 1 IG 1 IG Dolní přípojka 1 IG 1 IG 1 IG Boční přípojka 2. pole kolektorů VL: 1 IG, RL: 1 AG - VL: 1 IG, RL: 1 AG Připojení Expanzní nádoba primár a sekundár: /4 AG primár a sekundár: /4 AG primár a sekundár: /4 AG Vzdálenost os nahoře: 70 mm (primár, 1. kolektor), nahoře: 70 mm nahoře: 70 mm dole: 65 mm dole: 65 mm dole: 65 mm Rozměry (s kryty) cca V 90 Š 600 H 210 mm cca V 955 Š 600 H 210 mm V 90 Š 600 H 210 mm Příklad zapojení pro 2 kolektorová pole a 2 oddělené okruhy nabíjení zásobníku Průtokový diagram Diagram objemový průtok tlaková ztráta Solar XL primární strana * dvě kolektorová pole (stranové připojení) Tlaková ztráta [bar] dvě kolektorová pole (horní připojení) jedno kolektorové pole * Průtočný odpor se solankou (propylenglykol 40 %) Diagram objemový průtok tlaková ztráta Solar XL sekundární strana dva zásobníky nebo zásobník a bazén (levé připojení) Tlaková ztráta [bar] dva zásobníky nebo zásobník a bazén (pravé připojení) jeden zásobník nebo bazén 84

13 S M L XL XXL Čerpadlové skupiny pro solární systémy - solární stanice Solar XXL Tepelný výměník solární stanice, kompletní se dvěma oběhovými čerpadly, mědí pájený tepelný výměník s deskami z ušlechtilé oceli včetně blokové izolace, dva omezovače objemového průtoku, dva pojistné ventily a manometry, jeden odlučovač vzduchu (sekundár), jeden zachycovač nečistot (sekundár), uzavírací armatury s rukojetí s teploměry (v náběhu, sekundár se zpětnou klapkou), montážní rám z hliníkového profilu s výškově přestavitelnými nožičkami. Solární stanice XXL Omezovač průtočného množství l/min. / tepelný výměník 0 desek Primární strana Wilo Stratos 0-10 Sekundární strana Wilo Stratos ,- Omezovač průtočného množství l/min. / tepelný výměník 60 desek Primární a sekundární strana s Wilo Stratos Para 0/ ,- Doporučujeme solární regulátor MAXIMAL PRO a příslušná čidla průtoku uvedená na straně 86. Technické údaje Typ výměníku: Plocha kolektorů do 95 m 2 do 150 m 2 Čerpadlo viz číslo výrobku Pracovní teplota až 110 C, krátkodobě 120 C (dodržovat max. přípustnou teplotu čerpadla) Pojistný ventil primér: 6 bar, sekundér: bar Rozsah indikace manometru primér: bar, sekundér: bar Výměník tepla - počet desek 0 60 max. výkon (primér 60/0 C sekundér 20/50 C min. zbytková čerpací výška prim. 0,2 bar/s 0,1 bar) 70 kw 110 kw Omezovač průtočného množství l/min l/min Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM, FPM, silokon Konstrukční díly ocel, mosaz, sklo, EPP-izolace WT Spodní přípojka 1 1/4 IG Přípojka expanzní nádoby 1 1/4 AG Vzdálenost os nahoře: 129 mm, dole: 10 mm Rozměry (s obložením) cca V 840 Š 950 H 290 mm Průtokový diagram Solar XXL primární strana * Solar XXL sekundární strana 0 desek 0 desek Tlaková ztráta [bar] 60 desek Tlaková ztráta [bar] 60 desek * průtočný odpor se solankou (propylenglykol 40%) 85

14 Příslušenství pro solární systémy Solární regulátory BASIC PRO Digitální diferenční regulátor teploty pro tepelná solární zařízení (1 kolektorové pole, 1 zásobník) Plně grafický podsvícený černobílý displej, ovládání otočným/tlačítkovým voličem a tlačítkem ESC, vstupy pro čidlo PT 1000, analogový, resp. PWM výstup pro vysoce výkonné čerpadlo, regulace otáček, předem nakonfigurované hydraulické schéma, 1 výstup Triac, sledování závad, možnost ručního ovládání, funkce ochrany kolektoru, asistent pro uvedení do provozu/servis, regulace pevné T a Delta T, funkce trubkových kolektorů, doba doběhu pro výstupy, ochrana proti mrazu, kontrola čidel, kontrola výstupních parametrů, počitadlo provozních hodin pro výstupy, měření solárního výnosu pro řízení čerpadel vč. výstupu dat, možnost evidence výnosů bez měřiče objemového průtoku. Dodávka včetně 2 univerzálních čidel teploty PT Řízení čerpadla blokovou modulací, PWM nebo 0-10 V Signal ,- ENERGY PRO Jako solární regulátor Basic Pro, avšak s plně grafickým stmívatelným podsvíceným barevným displejem, 4 vstupy pro čidlo PT 1000, 2 výstupy Triac, beznapěťový kontakt, funkce měřiče objemového průtoku, čtečka karet SD, přípojka USB, 20 předem nakonfigurovaných hydraulických schémat, 2 kolektorová pole a 1 zásobník/1 kolektorové pole a 2 zásobníky, solární podpora vytápění, dálkový přístup, jemné nabíjení, potlačení dobíjení, funkce termostatu a porovnávání teploty, zásobník s přednostním nabíjením, funkce nastavení na dobu dovolené, funkce ochrany proti bakterii legionella, navýšení vratného toku pro vytápění, funkce obtoku a řízení nabíjecí zóny. Dodávka včetně 2 univerzálních čidel teploty PT 1000 a softwaru pro analýzu. Ovládání sekundárního čerpadla u oddělovacích systémů, vytápění bazénu. Řízení čerpadla blokovou modulací, PWM nebo 0-10 V Signal ,- MAXIMAL PRO Jako solární regulátor Energy Pro, avšak s 10 vstupy pro čidlo PT 1000, 4 výstupy Triac, 4 výstupy 0-10 V nebo PWM pro vysoce výkonné čerpadlo, čidlo slunečního svitu, 0 předem nakonfigurovaných hydraulických schémat, 2 kolektorová pole a 2 zásobníky, funkce cirkulace. Dodávka včetně 4 univerzálních čidel teploty PT 1000 a softwaru pro analýzu. Řízení čerpadla blokovou modulací, PWM nebo 0-10 V Signal ,- Smart Box (volitelný pro Energy Pro / Maximal Pro) Pro dálkový přístup k měřeným datům, pro vyhodnocení, analýzu a optimalizaci, pro zobrazení hlášení a parametrizaci, pro update softwaru a pro vizualizaci měřených dat, rozhraní k možnému systému řízení budovy; 4 USB, 2 USB 2.0, HDMI, display Port (DP), Ethernet 10/100/1000 Mbps, Wifi ac, 64 GB SSD-paměť, externí anténa, rozměr mm ,- Čidlo průtoku pro solární regulátor MAXIMAL PRO (volitelné příslušenství) Provozní teplota max. +10 C, 1 impulz/litr, včetně 1 teplotního čidla PT1000. Průtok Qn 1,5 110 mm /4 AG ,- Průtok Qn 2,5 10 mm 1 AG ,- měřič tepla pro solární systémy najdete na str

15 Solar pumpička pro ruční plnění Pístová pumpička pro manuální plnění a doplňování nebo pro zvyšování tlaku v solárních systémech, hadice pro plnění s délkou 1 m, vytvoření tlaku max. 6 barů ,- Solar souprava pro expanzní nádobu S úhlovým držákem pro přímé, flexibilní připojení na po jist nou skupinu solární stanice nebo na přídavné šroubení ve zpětném vedení solárního systému. Souprava se skládá ze: zvlněné trubky z ušlechtilé oceli 2 /4 IG převlečná matice 500; dvou těsnění /4 ; servisní spojky /4 AG/IG pro odpojení expanzní nádoby bez vyprázdnění systé mu; úhlového nástěnného držáku včetně upevňovacího ma teriálu.č ,- Vypouštěcí kulový kohout pro solární systémy Provozní teplota do 200 C, provozní tlak do 10 barů. 1/2 S ,- Připojovací sada pro expanzní nádobu Izolované měděné potrubí 22 x 1; Mosazný T-kus (Přípojky: KLV 22 mm x /4 AG x KLV 22 mm); Pro připojení vedení k předřadné a membránové externí nádobě vnější závit /4 AG, uzavřen zátkou ,- Spojovací souprava pro dvě solární stanice předem izolovaná a ohnutá zvlněná trubka se 2 převlečnými maticemi /4 ; mosazný T-kus vč. přechodů k solárním stanicím /4 AG a šroubení se svěracím kroužkem 22 mm pro pokračování napojovacího vedení (není součástí dodávky); krytka / ,- Příklad zapojení 2 kolektorová pole / 1 zásobník 1 kolektorové pole / 2 zásobníky 87

16 Pojistný ventil pro solární soustavy Příslušenství pro solární systémy 1/2 /4 6 bar 160 C SOL 45,- 1/2 /4 bar 160 C SOL 45,- 1/2 /4 4 bar 160 C SOL 45,- 1/2 /4 8 bar 160 C SOL 45,- 1/2 /4 10 bar 160 C SOL 45,- flex-fix připojovací spoj solární V pevných délkách ze zvlněné trubky z ušlechtilé oceli Inoflex, možnost ohybu v několika rovinách, konce zvlněné trubky z výroby opracovány s plošným utěsněním, rozsah dodávky s 2 uchyceným maticemi MS a těsněním, odolným vysokým teplotám odolná kaučuková izolace do 175 C (krátkodobě). Standardní délka 1000 mm Veškeré délky v mm. Jiné délky a rozměry na vyžádání. Provedení Tloušťka izolace Objednací č. Kč/ks DN 12 1/2 IG 1 mm 4121.M04M ,- DN 16 /4 IG 19 mm 4161.M06M ,- DN IG 19 mm 4201.M08M ,- Inoflex zvlněná trubka z ušlechtilé oceli s izolací a ochrannou fólií Zvlněná trubka z ušlechtilé oceli Inoflex z výroby připravena na délku max. 25 m, vůči vysokým teplotám odolná kaučuková izolace do 175 C (krátkodobě), tloušťka izolace 14 mm. Provedení Délka bez kabelu Kč/m s kabelem Kč/m DN 16 metrové zboží do 25 m 4612 ECS 497, ECSK 519,- DN 20 metrové zboží do 25 m ECS 529, ECSK 551,- Provedení Délka bez kabelu Kč/m s kabelem Kč/m DN m 4612 ECS , ECSK ,- DN m 4612 ECS , ECSK ,- DN m 4612 ECS , ECSK ,- DN m 4612 ECS , ECSK ,- DN m ECS , ECSK ,- DN m ECS , ECSK ,- DN m ECS , ECSK ,- DN m ECS , ECSK ,- Inoflex zvlněná trubka z ušlechtilé oceli s dvojitou stoupačkovou izolací a s ochranou fólií Inoflex zvlněná trubka z ušlechtilé oceli v délce až max. 40 m, vůči vysokým teplotám odolná kaučuková izolace do 175 C (krátkodobě), síla izolace 14 mm s vedením kabelu. Opláštění fólií slouží jako ochrana proti mechanickému poškození. Možnost rozdělení na 2 jednotlivé stoupačky. Provedení a v mm Bez kabelu Kč/m S kabelem Kč/m DN CS 827, CSK 849,- DN CS 860, CSK 882,- DN CS 1 004, CSK 1 06,- DN CS 1 21, CSK 1 246,- 88

17 Příslušenství pro solární systémy Provedení Délka a v mm Bez kabelu Kč/ks S kabelem Kč/ks DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN 16 0 m CS , CSK ,- DN 16 5 m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN 20 0 m CS , CSK ,- DN 20 5 m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- DN m CS , CSK ,- FixLock Sada pro spojování zvlněných trubek Bez nářadí opětně použitelné rychle montovatelné šroubení pro zvlněné trubky. Převlečná matice, vkládací kroužek, protilehlý šroubovací díl s tvarovým těsněním. Pro topení a solární systémy (do 200 C). DN FL 29,- DN FL 81,- DN FL 449,- DN FL 689,- FixLock Sada šroubení převlečná matice, vkládací kroužek, protikus se závitem s tvarovým těsněním IG nebo AG. Provedení Vnitřní závit Kč/ks Vnější závit Kč/ks DN 12 / FL 152, FL 175,- DN 16 1/ FL 12, FL 149,- DN 20 / FL 147, FL 189,- DN FL 186, FL 264,- Sada šroubení FixLock s přechodem na šroubení se svěracím kroužkem (KLV) Převlečná matice, vložený kroužek, šroubovací protikus s tvarovým těsněním. DN KLV G FL 251,- DN KLV G FL 271,- 89

18 Příslušenství pro solární systémy Sada šroubení (pár) S přechodem na šroubení se svěracím kroužkem DN 20 /4 AG OR x 22 G OR 298,- Sada šroubení FixLock s přechodem na samotěsnicí přípojku s vnějším závitem Vhodné pro připojení solárních čerpadlových skupin. Převlečná matice, vložený kroužek, šroubovací protikus s tvarovým těsněním, vnější závit s kroužkem z PTFE. DN 16 /4 AG FLP 191,- DN 20 1 AG FLP 25,- A B C FixLock propojovací sada s odbočkou T-kus pro spojování zvlněných trubek bez nářadí s přechodem s vnitřním závitem (B) na libovolný trubkový systém, rozsah dodávky včetně 2 převlečných matic a dvou vkládacích kroužků. Provedení A B C Objednací č. Kč/ks DN 12 1/2 FL /8 IG 1/2 FL FL 84,- DN 16 /4 FL 1/2 IG /4 FL FL 495,- DN 20 1 FL /4 IG 1 FL FL 605,- Jako výše, avšak s přechod v vnitřním závitem (C). DN 12 1/2 FL 1/2 FL /8 IG FL 84,- DN 16 /4 FL /4 FL 1/2 IG FL 495,- DN 20 1 FL 1 FL /4 IG FL 605,- Pokyn: Na základě nutných výrobních tolerancí lze používat FixLock pouze ve spojení s Inoflex zvlněnou trubkou z ušlechtilé oceli (jinak je vyloučena záruka). Sada oválných objímek Sada sestávající z oválné objímky pro zajištění zvlněné trubky z ušlechtilé oceli Inoflex v dvojité izolaci stoupačky DN16 a DN20, včetně šroubu M8 80 a hmoždinky. Objednací č. Kč/ks ,- Šroubení s plošným utěsněním Propojovací sada pro zvlněné trubky (plošně utěsněná) Sada šroubení pro spojení zvlněných trubek z ušlechtilé oceli Inoflex sestávající z: dvou dvojitých niplů; čtyř převlečných matic, čtyř těsnění a čtyř vkládacích kroužků. DN ,- DN ,- DN ,- DN ,- Sada šroubení sestávající z: převlečná matice, 1 vkládací kroužek, protikus se závitem IG nebo AG, těsnění. Provedení IG Kč/ks AG Kč/ks DN 12 / , ,- DN 16 1/ , ,- DN 20 / , ,- DN , ,- 90

19 Systémy pro tepelná čerpadla Čerpadlové skupiny pro tepelná čerpadla Systémy pro připojení tepelných čerpadel pro jednoduché napojení topného okruhu popř. topení a přípravy teplé vody přes vyrovnávací zásobník k tepelnému čerpadlu, se všemi potřebnými komponenty Čerpadlová skupina pro napojení tepelného čerpadla Pro objemové průtoky m /hod Rozdělovač solanky až pro 6 topných okruhů Kompletní vybavení pro napojení jednoho topného okruhu Přímé připojení na tepelné čerpadlo Jednoduchá montáž díky použití techniky rychlé montáže Schéma zapojení pro vytápění bez vyrovnávacího zásobníku. Schéma zapojení pro vytápění a přípravu teplé vody přes vyrovnávací zásobník. 91

20 Čerpadlové skupiny pro tepelná čerpadla Čerpadlová skupina pro připojení tepelného čerpadla DN 25 UKWP Kompletní čerpadlová skupina s oběhovým čerpadlem (180 mm) ve zpětném vedení, čerpadlo s připojovacím kabelem délka 2 m; dva trojcestné kulové kohouty (ve zpětném vedení s ručně nastavitelnou zpětnou klapkou a s jímkou pro čidlo ø 6 mm; v rukojeti kulového kohoutu integrované kontaktní teploměry (rozsah indikace C); kulový kohout čerpadla s převlečnou maticí; v náběhovém okruhu integrovaná pojistná skupina s pojistným ventilem (spínací tlak bary) a manometr (rozsah indikace 0-4 bary); přípojka expanzní nádoby; izolace EPP. Přímé napojení na topný systém UKWP 1 s čerpadlem Grundfos Alpha ,- 1 s čerpadlem Wilo Yonos PICO 25/ ,- Napojení přes zásobník UKWPP Jako předchozí, avšak s bočními vývody 1 IG pro připojení vyrovnávacího zásobníku. 1 s čerpadlem Grundfos Alpha ,- 1 s čerpadlem Wilo Yonos PICO 25/ WI ,- Technické údaje Horní přípojky: 1 IG Dolní přípojky: Typ 1 šroubení 1 1/2 IG (s plošným utěsněním) Typ 2 šroubení 1 IG Čerpadlo: 180 mm DN 25 Vzdálenost os: 125 mm Materiál konstrukčních dílů: ocel, mosaz, izolace EPP Materiál těsnění: PTFE (teflon), bezazbestové těsnění, EPDM Rozměry: cca. V 420 Š 250 H 246 mm Provozní teplota: do 110 C Provozní tlak: PN 6 Pojistný ventil: bary Průtokový diagram Tlaková ztráta a poměry otevření v závislosti na nastavení přepouštěcího ventilu. Přepouštěcí ventil Diagram objemový průtok - tlaková ztráta Stanice pro připojení tepelného čerpadla Tlaková ztráta [bar] Tlaková ztráta [bar] Rozdělovač solanky Rozdělovač solanky (ocel, žlutě chromátovaná) pro napo jení okruhů solanky včetně uza víracích armatur skládající se z: rozdělovače a sběrače 1 1/2 AG/IG; hrdla pro okruh solanky 1 AG; uzavírací kulové kohouty 1 IG-převlečná matice 1 IG včetně těsnění 1. topné okruhy ,- 4 topné okruhy ,- 6 topných okruhů ,- 92
