NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

Transkript

1 VENTILÁTORY WX 6 NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

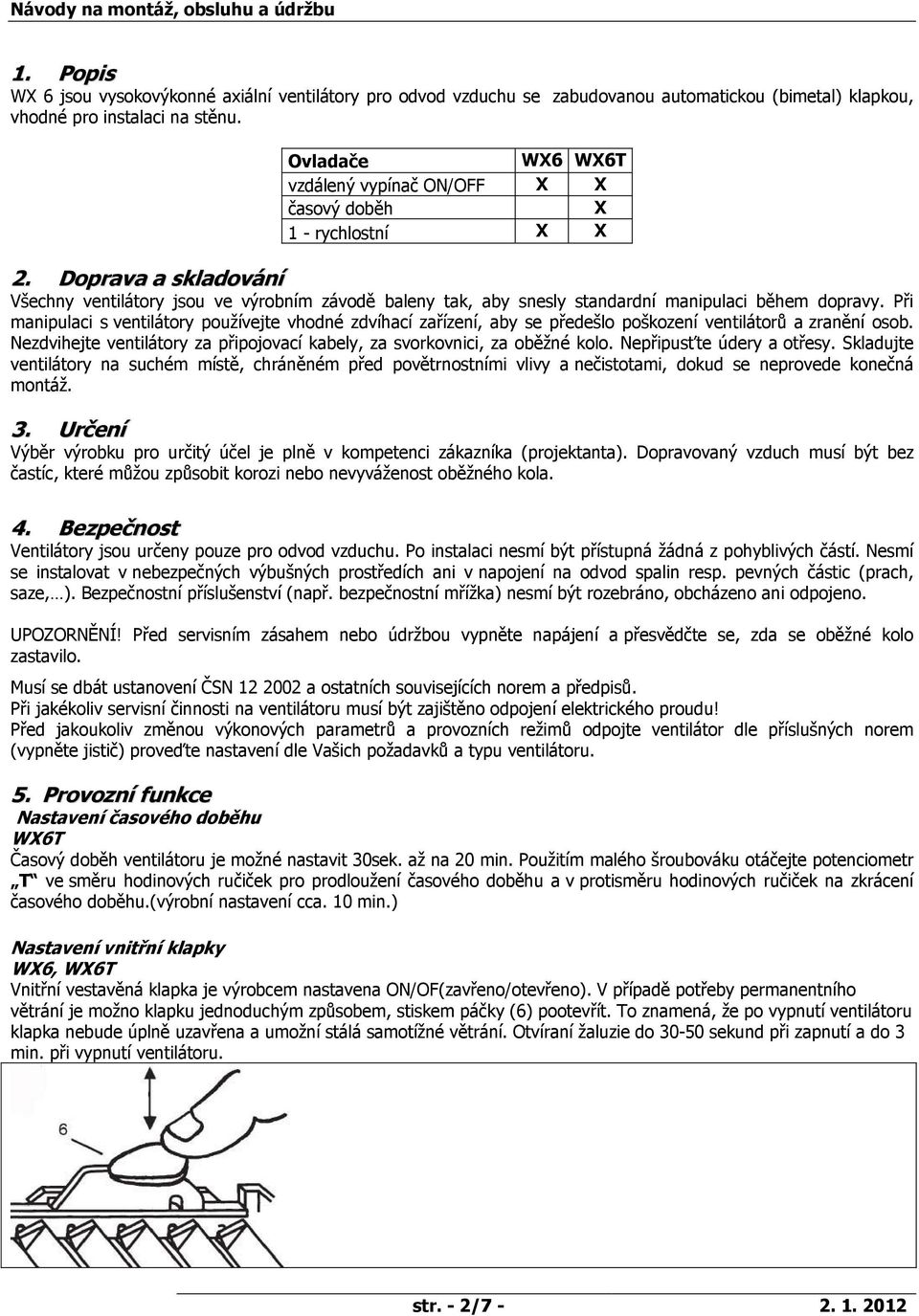

2 1. Popis WX 6 jsou vysokovýkonné axiální ventilátory pro odvod vzduchu se zabudovanou automatickou (bimetal) klapkou, vhodné pro instalaci na stěnu. Ovladače WX6 WX6T vzdálený vypínač ON/OFF X X časový doběh X 1 rychlostní X X 2. Doprava a skladování Všechny ventilátory jsou ve výrobním závodě baleny tak, aby snesly standardní manipulaci během dopravy. Při manipulaci s ventilátory používejte vhodné zdvíhací zařízení, aby se předešlo poškození ventilátorů a zranění osob. Nezdvihejte ventilátory za připojovací kabely, za svorkovnici, za oběžné kolo. Nepřipusťte údery a otřesy. Skladujte ventilátory na suchém místě, chráněném před povětrnostními vlivy a nečistotami, dokud se neprovede konečná montáž. 3. Určení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). Dopravovaný vzduch musí být bez častíc, které můžou způsobit korozi nebo nevyváženost oběžného kola. 4. Bezpečnost Ventilátory jsou určeny pouze pro odvod vzduchu. Po instalaci nesmí být přístupná žádná z pohyblivých částí. Nesmí se instalovat v nebezpečných výbušných prostředích ani v napojení na odvod spalin resp. pevných částic (prach, saze, ). Bezpečnostní příslušenství (např. bezpečnostní mřížka) nesmí být rozebráno, obcházeno ani odpojeno. UPOZORNĚNÍ! Před servisním zásahem nebo údržbou vypněte napájení a přesvědčte se, zda se oběžné kolo zastavilo. Musí se dbát ustanovení ČSN a ostatních souvisejících norem a předpisů. Při jakékoliv servisní činnosti na ventilátoru musí být zajištěno odpojení elektrického proudu! Před jakoukoliv změnou výkonových parametrů a provozních režimů odpojte ventilátor dle příslušných norem (vypněte jistič) proveďte nastavení dle Vašich požadavků a typu ventilátoru. 5. Provozní funkce Nastavení časového doběhu WX6T Časový doběh ventilátoru je možné nastavit 30sek. až na 20 min. Použitím malého šroubováku otáčejte potenciometr T ve směru hodinových ručiček pro prodloužení časového doběhu a v protisměru hodinových ručiček na zkrácení časového doběhu.(výrobní nastavení cca. 10 min.) Nastavení vnitřní klapky WX6, WX6T Vnitřní vestavěná klapka je výrobcem nastavena ON/OF(zavřeno/otevřeno). V případě potřeby permanentního větrání je možno klapku jednoduchým způsobem, stiskem páčky (6) pootevřít. To znamená, že po vypnutí ventilátoru klapka nebude úplně uzavřena a umožní stálá samotížné větrání. Otvíraní žaluzie do 3050 sekund při zapnutí a do 3 min. při vypnutí ventilátoru. str. 2/

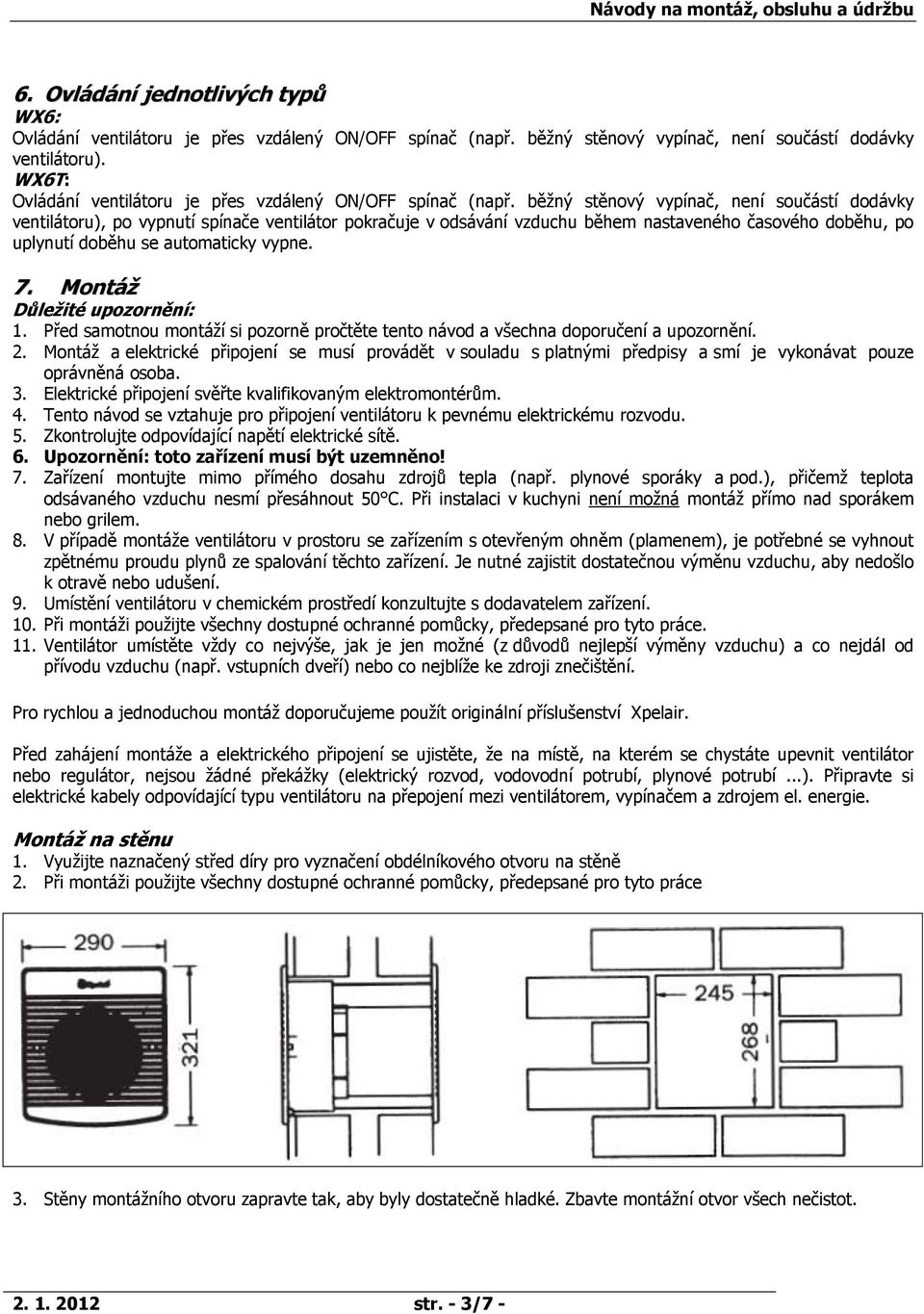

3 6. Ovládání jednotlivých typů WX6: Ovládání ventilátoru je přes vzdálený ON/OFF spínač (např. běžný stěnový vypínač, není součástí dodávky ventilátoru). WX6T: Ovládání ventilátoru je přes vzdálený ON/OFF spínač (např. běžný stěnový vypínač, není součástí dodávky ventilátoru), po vypnutí spínače ventilátor pokračuje v odsávání vzduchu během nastaveného časového doběhu, po uplynutí doběhu se automaticky vypne. 7. Montáž Důležité upozornění: 1. Před samotnou montáží si pozorně pročtěte tento návod a všechna doporučení a upozornění. 2. Montáž a elektrické připojení se musí provádět v souladu s platnými předpisy a smí je vykonávat pouze oprávněná osoba. 3. Elektrické připojení svěřte kvalifikovaným elektromontérům. 4. Tento návod se vztahuje pro připojení ventilátoru k pevnému elektrickému rozvodu. 5. Zkontrolujte odpovídající napětí elektrické sítě. 6. Upozornění: toto zařízení musí být uzemněno! 7. Zařízení montujte mimo přímého dosahu zdrojů tepla (např. plynové sporáky a pod.), přičemž teplota odsávaného vzduchu nesmí přesáhnout 50 C. Při instalaci v kuchyni není možná montáž přímo nad sporákem nebo grilem. 8. V případě montáže ventilátoru v prostoru se zařízením s otevřeným ohněm (plamenem), je potřebné se vyhnout zpětnému proudu plynů ze spalování těchto zařízení. Je nutné zajistit dostatečnou výměnu vzduchu, aby nedošlo k otravě nebo udušení. 9. Umístění ventilátoru v chemickém prostředí konzultujte s dodavatelem zařízení. 10. Při montáži použijte všechny dostupné ochranné pomůcky, předepsané pro tyto práce. 11. Ventilátor umístěte vždy co nejvýše, jak je jen možné (z důvodů nejlepší výměny vzduchu) a co nejdál od přívodu vzduchu (např. vstupních dveří) nebo co nejblíže ke zdroji znečištění. Pro rychlou a jednoduchou montáž doporučujeme použít originální příslušenství Xpelair. Před zahájení montáže a elektrického připojení se ujistěte, že na místě, na kterém se chystáte upevnit ventilátor nebo regulátor, nejsou žádné překážky (elektrický rozvod, vodovodní potrubí, plynové potrubí...). Připravte si elektrické kabely odpovídající typu ventilátoru na přepojení mezi ventilátorem, vypínačem a zdrojem el. energie. Montáž na stěnu 1. Využijte naznačený střed díry pro vyznačení obdélníkového otvoru na stěně 2. Při montáži použijte všechny dostupné ochranné pomůcky, předepsané pro tyto práce 3. Stěny montážního otvoru zapravte tak, aby byly dostatečně hladké. Zbavte montážní otvor všech nečistot str. 3/7

4 Příprava ventilátoru k montáži: 1. Odšroubujte šrouby (10) a uvolněte čelní mřížku. 2. Vyjměte automatickou žaluzii a ventilátor. 1 Čelní mřížka 8 Kryt svorkovnice 2 Ventilátorová skříň 9 Výrobní štítek 3 Venkovní mřížka 10 Šrouby čelní mřížky 4 Rám ventilátoru 11 Šrouby stahovacích pásků 5 Spojovací trubka 12 Stahovací pásky 6 Páčka vnitřní mřížky 13 Šroub oběžného kola 7 Vnitřní mřížka Montáž rámu ventilátoru a venkovní mřížky 1. 2 držáky stahovacích pásků (balené zvlášť) vsaďte do montážních otvorů na venkovní mřížce. 2. Upevněte 2ks stahovacích pásků do držáků na venkovní mřížce. 3. Venkovní mřížku nasaďte na venkovní stěnu tak, aby stahovací lišty směřovaly dovnitř. 4. 2ks stahovací lišty zachyťte pomocí montážního držáku (baleno zvlášť). 5. Změřte tloušťku stěny! 6. Upravte spojovací troubu. 7. Zasuňte stahovací lišty přes určené otvory na montážním rámu, vsaďte rám do montážního otvoru a upevněte je pomocí šroubů. Šrouby nepřetočte! 8. Zkraťte stahovací lišty na potřebnou délku. Pozor na ostré hrany! 9. Vložte do montážního rámu těleso ventilátoru. 10. Proveďte dle dodaných schémat zapojení 11. Nasaďte vnitřní klapku 12. Nasaďte čelní mřížku str. 4/

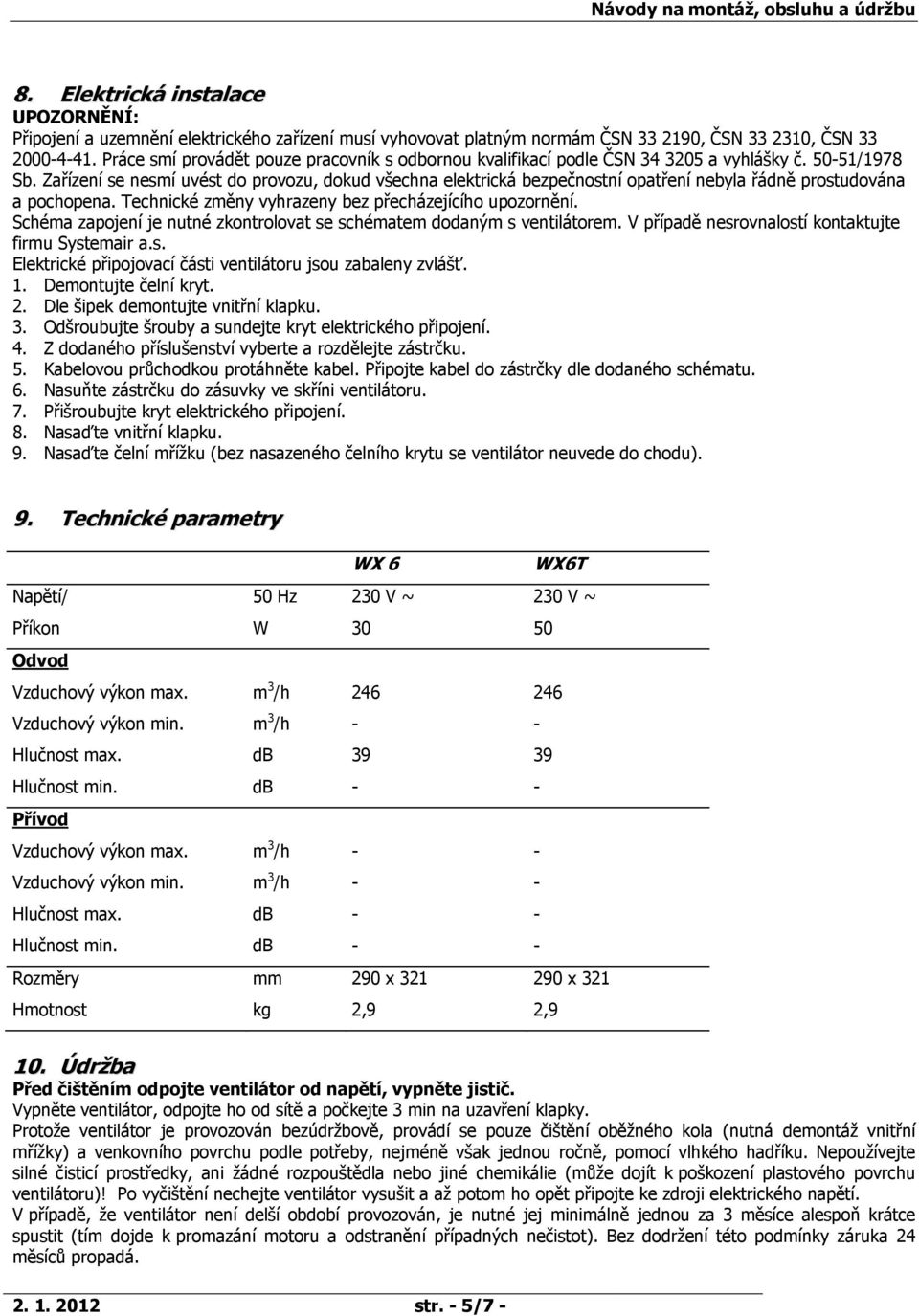

5 8. Elektrická instalace UPOZORNĚNÍ: Připojení a uzemnění elektrického zařízení musí vyhovovat platným normám ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č. 5051/1978 Sb. Zařízení se nesmí uvést do provozu, dokud všechna elektrická bezpečnostní opatření nebyla řádně prostudována a pochopena. Technické změny vyhrazeny bez přecházejícího upozornění. Schéma zapojení je nutné zkontrolovat se schématem dodaným s ventilátorem. V případě nesrovnalostí kontaktujte firmu Systemair a.s. Elektrické připojovací části ventilátoru jsou zabaleny zvlášť. 1. Demontujte čelní kryt. 2. Dle šipek demontujte vnitřní klapku. 3. Odšroubujte šrouby a sundejte kryt elektrického připojení. 4. Z dodaného příslušenství vyberte a rozdělejte zástrčku. 5. Kabelovou průchodkou protáhněte kabel. Připojte kabel do zástrčky dle dodaného schématu. 6. Nasuňte zástrčku do zásuvky ve skříni ventilátoru. 7. Přišroubujte kryt elektrického připojení. 8. Nasaďte vnitřní klapku. 9. Nasaďte čelní mřížku (bez nasazeného čelního krytu se ventilátor neuvede do chodu). 9. Technické parametry WX 6 WX6T Napětí/ 50 Hz 230 V ~ 230 V ~ Příkon W Odvod Vzduchový výkon max Vzduchový výkon min. Hlučnost max Hlučnost min. Přívod Vzduchový výkon max. Vzduchový výkon min. Hlučnost max. Hlučnost min. Rozměry mm 290 x x 321 Hmotnost kg 2,9 2,9 10. Údržba Před čištěním odpojte ventilátor od napětí, vypněte jistič. Vypněte ventilátor, odpojte ho od sítě a počkejte 3 min na uzavření klapky. Protože ventilátor je provozován bezúdržbově, provádí se pouze čištění oběžného kola (nutná demontáž vnitřní mřížky) a venkovního povrchu podle potřeby, nejméně však jednou ročně, pomocí vlhkého hadříku. Nepoužívejte silné čisticí prostředky, ani žádné rozpouštědla nebo jiné chemikálie (může dojít k poškození plastového povrchu ventilátoru)! Po vyčištění nechejte ventilátor vysušit a až potom ho opět připojte ke zdroji elektrického napětí. V případě, že ventilátor není delší období provozován, je nutné jej minimálně jednou za 3 měsíce alespoň krátce spustit (tím dojde k promazání motoru a odstranění případných nečistot). Bez dodržení této podmínky záruka 24 měsíců propadá str. 5/7

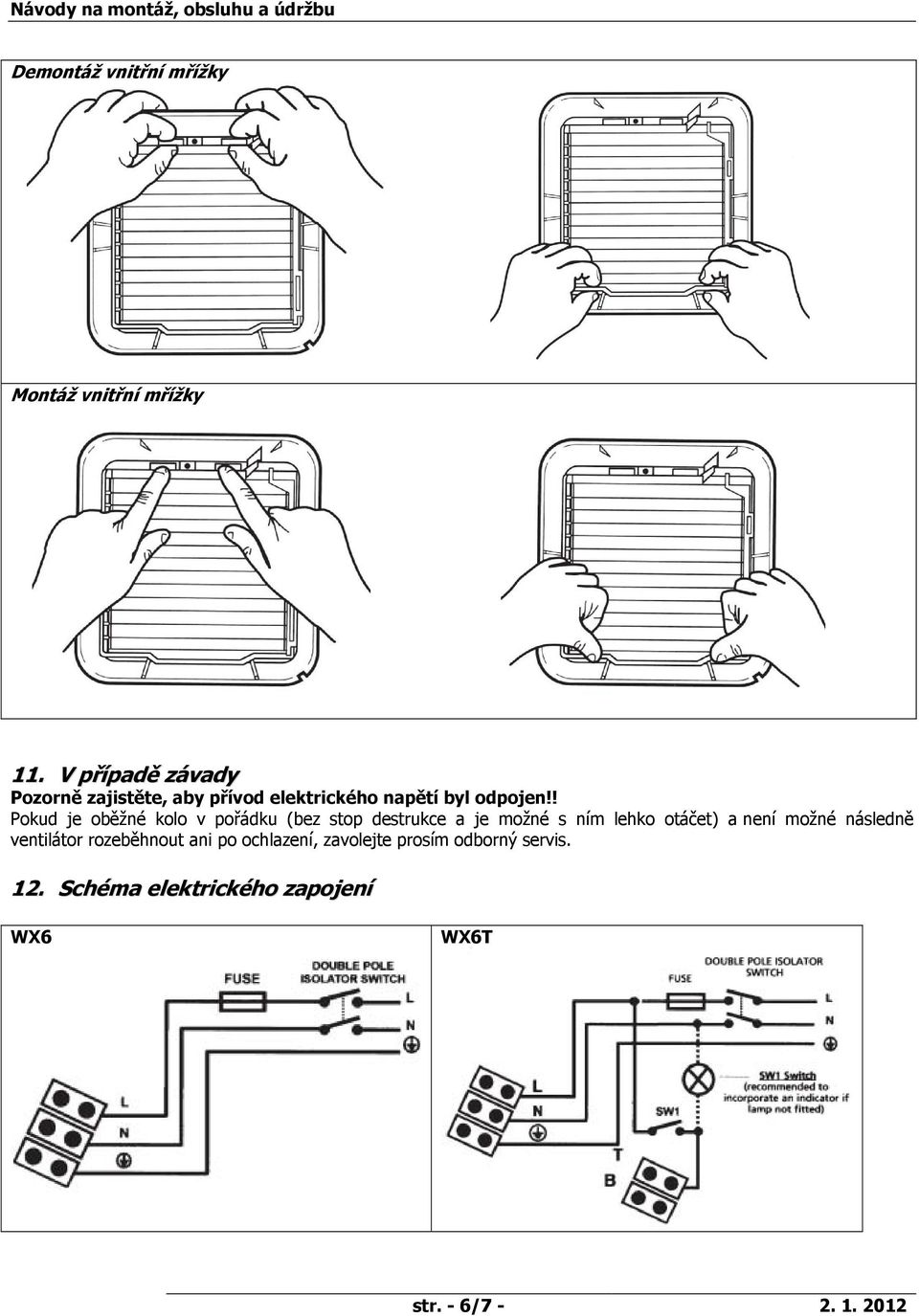

6 Demontáž vnitřní mřížky Montáž vnitřní mřížky 11. V případě závady Pozorně zajistěte, aby přívod elektrického napětí byl odpojen!! Pokud je oběžné kolo v pořádku (bez stop destrukce a je možné s ním lehko otáčet) a není možné následně ventilátor rozeběhnout ani po ochlazení, zavolejte prosím odborný servis. 12. Schéma elektrického zapojení WX6 WX6T str. 6/

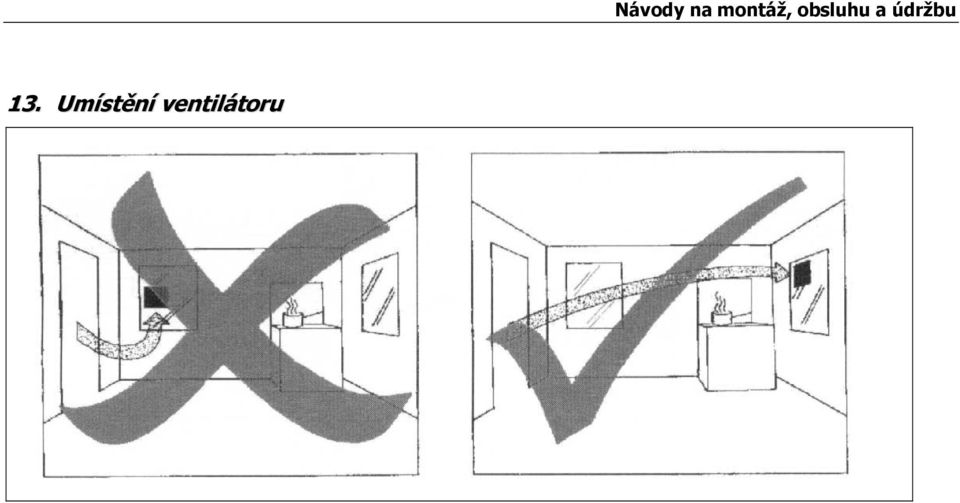

7 13. Umístění ventilátoru Návody na montáž, obsluhu a údržbu
