2 Flexibilní vrtání a frézování Nejlepší kvalita na světě nemusí být ta nejdražší: FANUC Robodrill je plnohodnotné obráběcí centrum s nepřekonatelnou kvalitou a přesností při nejefektivnější hodinové sazbě obrábění. Mimořádně robustní, spolehlivé a všestranné pro aplikace od prototypové až po sériovou výrobu - a zdaleka nejrychlejší pro většinu aplikací vrtání a frézování. Nejprodávanější stroj ve své třídě - flexibilní pro každý účel.

3

4 Originál Jeden stroj pro všechno: FANUC Robodrill dělá vše přesně tak, jak potřebujete a v kvalitě, na kterou se můžete spolehnout. Je optimální a všestranný s mnoha výrobními přednostmi pro široké spektrum požadavků vrtání a frézování. Pro aplikace vyžadující maximální přesnost, dynamiku a spolehlivost. Přímo poháněné osy pro rychlou akceleraci 1,5 G ve všech třech osách s rychlostí 54 m/min Vysoce dynamické vřeteno s nebo ot/min Optimální řízení zrychlení a zpomalení pro efektivní obrábění a zkrácení času cyklu Dlouhé pracovní dráhy až 700 x 400 x 330 mm Více než 40% úspory energie díky nižší hmotnosti, menší spotřebě stlačeného vzduchu a inteligentní technologii řízení s rekuperací nadbytečné energie Japonská kvalita Za každým strojem FANUC Robodrill se skrývá 60 let zkušeností FANUC CNC řídicích systémů a soustavné zvyšování kvality od roku Veškeré součásti jako jsou řídicí systémy, zesilovače a motory jsou ze 100% vyvinuty a vyrobeny naší firmou FANUC v Japonsku na základě japonské filozofie: méně montáže, méně součástí. Vše je optimálně přizpůsobeno a od jednoho výrobce. A výsledek: vyšší technická dostupnost, méně údržby a nejvyšší spolehlivost v průmyslové oblasti.

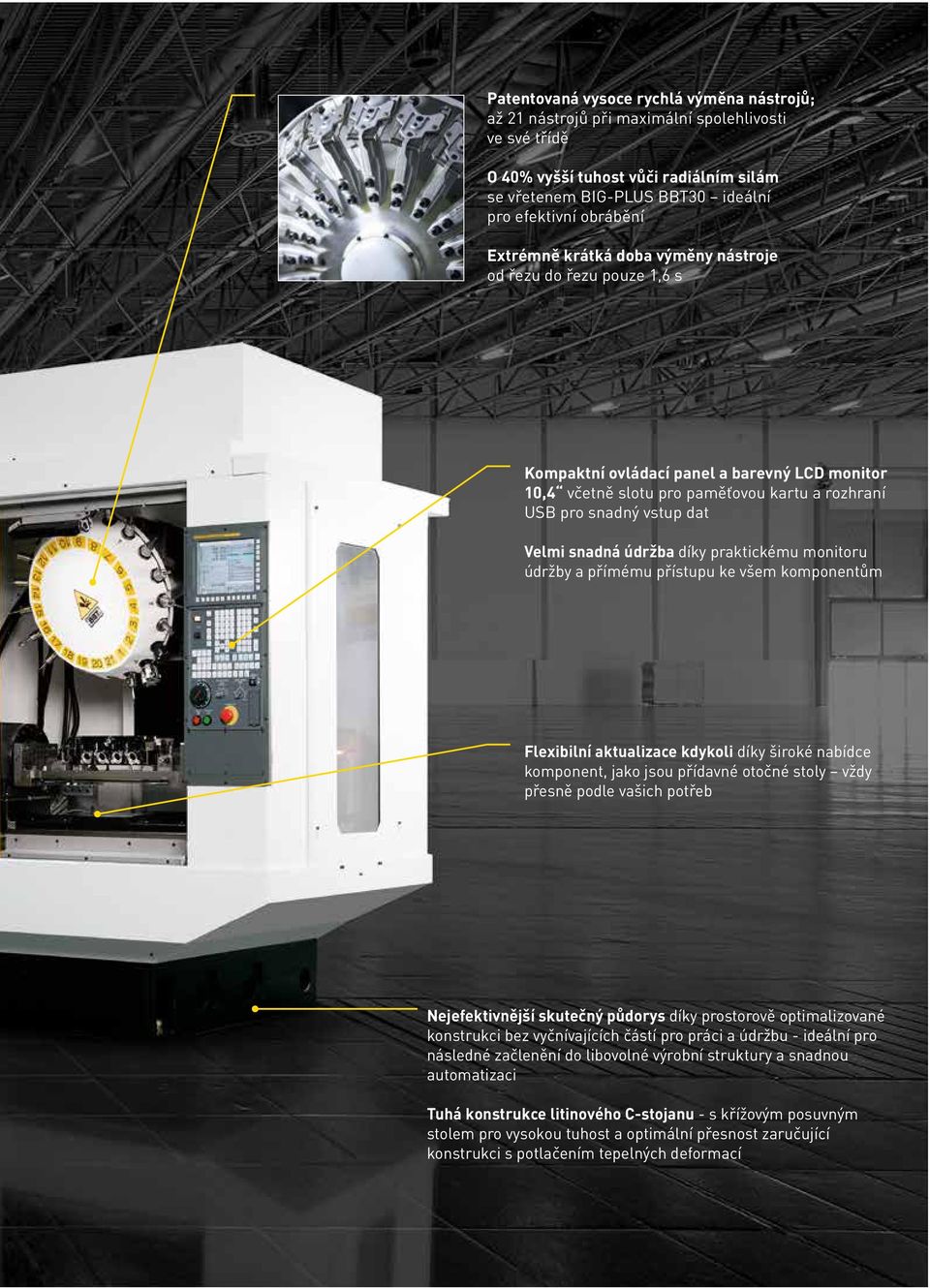

5 Patentovaná vysoce rychlá výměna nástrojů; až 21 nástrojů při maximální spolehlivosti ve své třídě O 40% vyšší tuhost vůči radiálním silám se vřetenem BIG-PLUS BBT30 ideální pro efektivní obrábění Extrémně krátká doba výměny nástroje od řezu do řezu pouze 1,6 s Kompaktní ovládací panel a barevný LCD monitor 10,4 včetně slotu pro paměťovou kartu a rozhraní USB pro snadný vstup dat Velmi snadná údržba díky praktickému monitoru údržby a přímému přístupu ke všem komponentům Flexibilní aktualizace kdykoli díky široké nabídce komponent, jako jsou přídavné otočné stoly vždy přesně podle vašich potřeb Nejefektivnější skutečný půdorys díky prostorově optimalizované konstrukci bez vyčnívajících částí pro práci a údržbu - ideální pro následné začlenění do libovolné výrobní struktury a snadnou automatizaci Tuhá konstrukce litinového C-stojanu - s křížovým posuvným stolem pro vysokou tuhost a optimální přesnost zaručující konstrukci s potlačením tepelných deformací

6 Tři modely pro jakékoli požadavky Alpha D21SiA5 Alpha D21MiA5 Alpha D21LiA5

7 Technická data Rozměry Půdorys (2182, 2282, 2382) (2325, 2517, 2667) (2268, 2368, 2468) (140L) 1300 (200L) 68 (±10) 68 (±10) (140L) 1066 (200L) (2182, 2282, 2382) (2325, 2517, 2667) (2268, 2368, 2468) (100L, 200L) 1565 (240L) 68 (±10) 68 (±10) (100L) 930 (200L) 865 (240L) (2182, 2282, 2382) (2325, 2517, 2667) (2268, 2368, 2468) (100L, 200L) 1565 (240L) 68 (±10) 68 (±10) (100L) 930 (200L) 865 (240L)

8 Robodrill Alpha řada DiA Alpha D21SiA5 Alpha D21MiA5 Alpha D21LiA5 Dráha X/Y/Z mm 300 x 300 x x 400 x x 400 x 330 Max. délka nástroje ( ot/min) mm Rozměry stolu mm 630 x x x 410 Max. zatížení stolu kg Max. hmotnost nástroje ( ot/min) kg 3 Vzdálenost od čela vřetena ke stolu mm s HC100 ( zvýšení stojanu o 100mm ) Řídicí jednotka FANUC 31i-B5 Otáčky vřetena (ot/min) 10000/24000 Zatížení vřetena ot/min 78 Nm, 12,5 kw (1 min), 3,7 kw trvalý provoz ot/min 35 Nm, 26 kw (1 min), 4,5 kw trvalý provoz Rychloposuv ve všech osách 54 m/min Zrychlení X/Y/Z 1.5 G Počet nástrojů 21 Doba výměny nástroje tříska/tříska 1,6 s (2 kg/nástroj) Řezání závitu ot/min 6000 ot/min ot/min 8000 ot/min Programovatelný řezný posuv mm/min Upínání vřetena BBT30 (volitelně SK30 DIN 69871A) Přesnost polohování ISO ,006 mm Opakovatelná přesnost ISO /- 0,002 mm Spotřeba stlačeného vzduchu 150 l/min, 0,35-0,55 Mpa Standardní vybavení Volitelné vybavení Dual Check Safety (DCS) Ruční kolečko Barevný LCD displej 10,4 Dynamický grafický displej Ethernet Rozhraní USB, CF karta, RS232C a RJ45 Alfanumerický ovládací panel Měnitelná orientace vřetena M19 Vnitřní LED osvětlení 20 volných M-kódů 16 volných digitálních vstupů/výstupů Volba více jazyků Kompenzace tepelných deformací (osy X/Y/Z) Editace na pozadí Přídavný souřadný systém obrobku 48 párů (G54.1) Simulace programu Quick Editor ( Rychlá editace ) Soubor nastavení Obrazovka údržby Čítač produkce Paměť korekce nástroje C Pevné závitování Volání podprogramu (M98(M198)/M99) AI řízení obrysu Interpolace po šroubovici Pevné cykly pro vrtání Otáčení soustavy souřadnic Uživatelská PMC funkce Manual Guide i Chlazení skrze vřeteno Vysokorychlostní vřeteno se ot/min Světelná signalizace stavu stroje Automatické přední a/nebo boční dveře Držák nástrojů SK30-DIN-69871A ATA Data Server se 2 GB Interpolace na kuželu / Interpolace po spirále Rozšíření na 4 nebo 5 os Funkce kompenzace obrábění pro 4/5 os (TWP/TCP/3DCC) Nano vyhlazení AI řízení obrysu II (200 bloků) Rozšířené načítání bloků dopředu (1000 bloků) Různé systémy chlazení s nebo bez dopravníku třísek Rozhraní Profibus Monitorování a měření nástroje/obrobku Doplňkové volitelné funkce FANUC na přání Výkon (kw) Výkon vřetena ot/min Výkon po dobu 1 min Trvalý jmenovitý výkon Otáčky vřetena (ot/min) Výkon (kw) Výkon vřetena ot/min Výkon po dobu 1 min Trvalý jmenovitý výkon Otáčky vřetena (ot/min)

9 Maximální výkon na malém prostoru Upínaní jednotlivých dílů Mnoho vřeten i na malém prostoru Ideální pro malé součásti nebo větší série z 330 y 300 x 300 Aplikační všestrannost FANUC Robodrill zvýší vaši produktivitu v široké oblasti průmyslových i aplikačních oborů: Optimální a všestranný stroj Upínaní více dílů Univerzální a vysoce flexibilní Lze jej optimálně přizpůsobit každé aplikaci Výroba nástrojů a forem Automobilový průmysl Zdravotnický průmysl z 330 y 400 x 500 Šperkařství Maximální flexibilita pro různé úlohy Upínaní více dílů Ideální pro větší součásti Široké spektrum variant upínání na jednom stole Hodinářský průmysl Elektronika Aerokosmický průmysl z 330 y 400 x 700

10 Vysoce přesné řízení Srdcem každého zařízení FANUC Robodrill je nejspolehlivější CNC řídicí systém na světě uživatelsky velice přátelský a snadno programovatelný. K dispozici je 20 volných M-kódů. Umožňují snadnou konfiguraci pro přídavná zařízení. V PMC systému stroje je rovněž volná uživatelská oblast pro další vývoj. Rychlá autodiagnostika Spolehlivá autokorekce Preventivní údržba Integrované 5osé funkce (volitelně) Snadné dialogové programování Manual Guide i Optimalizovaná datová kompatibilita rozhraní Ethernet rozhraní, USB, slot pro CF kartu, rozhraní RS232C Integrované 5osé funkce (volitelně) Ruční kolečko Centrální optický kabel pro minimalizaci rušení Energeticky úsporná elektronika

11 Barevný displej 10,4 pro snadné vkládání dat s minimem operací na klávesnici Snadné dialogové programování Manual Guide i Snadno čistitelná klávesnice Ochrana proti zápisu Velmi snadná údržba: Intuitivní vizuální uživatelský návod na obrazovkách údržby integrovaného kontroléru FANUC CNC 31iB5 zajišťuje rychlé obnovení, např., při ztrátě nulových bodů díky nesprávnému zásahu operátora. Spolehlivá včasná detekce: Integrovaný systém včasné výstrahy detekuje problémy dříve než nastanou, a proto poskytuje maximální možnou záruku kvality.

12 Dokonalý povrch FANUC Robodrill poskytuje dokonalou kombinaci přesného a rychlého obrábění a velmi přesné polohové opakovatelnosti. Proto je FANUC Robodrill ideálním obráběcím strojem pro pro vysoce produktivní aplikace při výrobě forem a nástrojů, ve šperkařském a hodinářském průmyslu, zdravotnických technologiích a v mnoha dalších průmyslových oborech, v nichž je kromě přesnosti důležitá také vysoká kvalita povrchu. Maximální přesnost bez externí kontroly: poloha je přímo řízena prostřednictvím pulsních kodérů FANUC motorů Alpha-i pulsů na jednu otáčku motoru - pro maximální přesnost bez externích kontrolních prvků. Vysoká spolehlivost a nižší spotřeba energie. Dodatečné funkce pro kvalitu: nano interpolace je standardní funkcí integrovanou v řídícím systému; dodatečně lze doplnit další funkce jako je nano vyhlazování, AICC a datový server. Rychlé a přesné 3-D obrábění: Díky inteligentním funkcím jako je načítání dat dopředu, NURBS interpolace a nano vyhlazování, lze vyrábět elektrody a přesné díly špičkové kvality. AI řízení obrysu: pro nejkratší časy obrábění s maximální přesností pomocí rozšířeného načítání až 1000 bloků dopředu Extrémní rychlost: přímo poháněný otočný stůl FANUC DDR (4. osa) Speciálně pro Robodrill vyvinul FANUC otočný stůl s otočením o 180 za pouhé 0,2 sekundy. Je přímo poháněný, takže nevyžaduje převodovku, a proto: je vysoce přesný, má malou údržbu a neopotřebovává se. Jeho cena je navíc nepřekonatelná. Žádné omezení dráhy stolu V závislosti na aplikaci vybavujeme Robodrill stolem DDR jako samostatné, nebo DDR-T jako stolové řešení. Praktické provedení DDR-T díky tomu zajišťuje, že stávající dráha v ose X zůstává stejná jako v případě 3osé konstrukce. 100% chytré 100% FANUC..

13 Integrované 5osé funkce kontroléru Standardní řízení FANUC CNC 31-ib5 umožňuje rozšíření každého zařízení Robodrill na 5osý stroj, kdykoli to potřebujete. Vyžaduje to pouze doplnění hardwaru (otočného stolu) - všechny požadavky související s řídícím systémem, jako je souběžná akcelerace a indexování stroje jsou již integrovány. Rychle, snadno, ekonomicky. A z hlediska hardwaru spolupracujeme se špičkovými výrobci otočných stolů. Snadné monitorování a měření Pro přesné měření obrobků a nástrojů a pro bezkontaktní monitorování poškození nástroje používáme nejmodernější měřicí zařízení od špičkových výrobců a jsme schopni integrovat všechny druhy běžných způsobů monitorování a měření. Standardní, vysoce rychlá funkce vynechání (skip) současně zaručuje maximální přesnost měření.

14 Snadná automatizace Všechny modely FANUC Robodrill jsou díky svému kompaktnímu provedení a přístupnosti ze všech stran ideálně vhodné pro efektivní automatizaci bez ztráty prostoru. Vzhledem k mnoha systémovým partnerům na celém světě má společnost FANUC unikátní síť specialistů, kteří jsou schopni pro váš specifický úkol vyvinout optimální automatizační řešení a plně automatizované výrobní buňky vybavené roboty FANUC. Vaše výhoda: všechny produkty FANUC mají společnou řídicí platformu a hovoří stejným jazykem, což velmi usnadňuje výcvik i obsluhu. Dobrá přístupnost pro robota Úžasná flexibilita díky přístupnosti ze všech stran Volné vyjímání dílů ve všech směrech Všestranné komunikační možnosti: I/O link, FL-Net, FOCAS, Profibus

15 Přizpůsobte váš Robodrill! Možnosti rozšíření a volitelné doplňky jako jsou dopravníky třísek, speciální kontrolky, automatické boční dveře a mnoho dalších komponent umožňují optimalizovat Robodrill pro každou speciální aplikaci. Bez výrazných nákladů a s absolutní ochranou investice. Vždy přesně takový stroj, jaký potřebujete!!

16 Ukážeme vám jak na to! Abychom vám pomohli co nejdříve efektivně využívat stroj s co nejvyšší produktivitou, nabízíme pro všechny stroje FANUC kompaktní a intenzivní školicí kurzy. Tyto kurzy, které jsou vždy aktuální, praktické a vedené našimi aplikačními techniky, poskytují účinnou výuku malým skupinám účastníků. Všechny fáze od přejímky a přípravy stroje až po odstraňování závad jsou výborně didakticky připraveny a přizpůsobeny potřebám zákazníka. Kontaktujte nás! Sdílíme naše znalosti s vámi.
