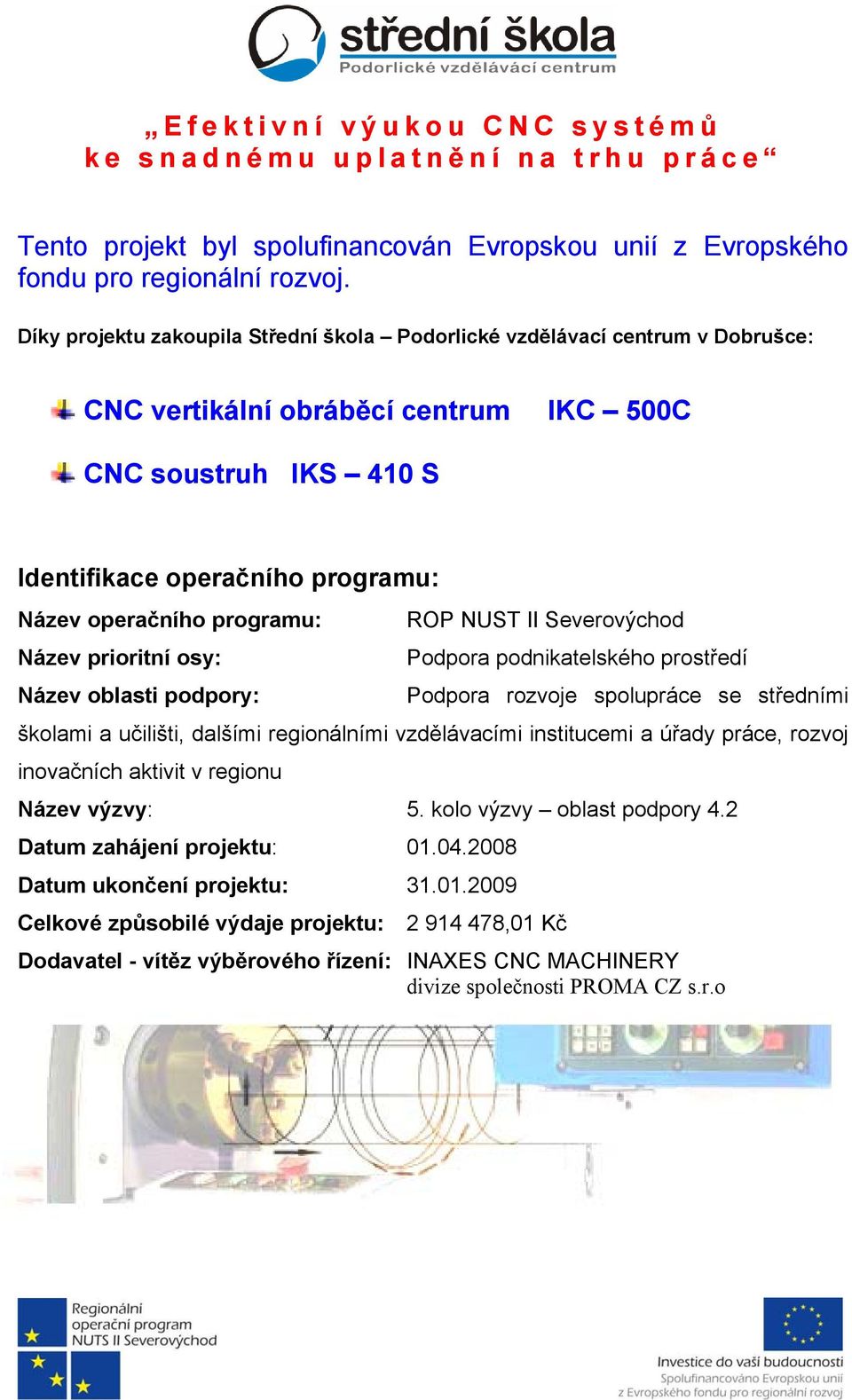

1 Efektivní výukou CNC systémů ke snadnému uplatně ní na trhu práce Tento projekt byl spolufinancován Evropskou unií z Evropského fondu pro regionální rozvoj. Díky projektu zakoupila Střední škola Podorlické vzdělávací centrum v Dobrušce: CNC vertikální obráběcí centrum IKC 500C CNC soustruh IKS 410 S Identifikace operačního programu: Název operačního programu: ROP NUST II Severovýchod Název prioritní osy: Podpora podnikatelského prostředí Název oblasti podpory: Podpora rozvoje spolupráce se středními školami a učilišti, dalšími regionálními vzdělávacími institucemi a úřady práce, rozvoj inovačních aktivit v regionu Název výzvy: 5. kolo výzvy oblast podpory 4.2 Datum zahájení projektu: Datum ukončení projektu: Celkové způsobilé výdaje projektu: ,01 Kč Dodavatel - vítěz výběrového řízení: INAXES CNC MACHINERY divize společnosti PROMA CZ s.r.o

2 Projekt si klade za cíl zlepšit spolupráci regionálních aktérů v oblasti vytváření příznivých podmínek pro úspěšné uplatnění absolventů Střední školy Podorlického vzdělávacího centra v Dobrušce na trhu práce zlepšením fyzických podmínek pro výuku a získání požadovaných dovedností zejména v praktické části vzdělávacího procesu pro následnou praxi žáků školy. Projekt zkvalitňuje podmínky pro praktickou výuku na škole a absolventi získají vysokou uplatnitelnost na trhu práce. Výuka technických oborů realizací projektu splňuje podmínky činnostního učení v názornosti, efektivnosti a moderním pojetí. Teoreticko praktická příprava žáků na výukových CNC strojích zejména v rámci časové dotace výuky odborného výcviku zajistí efektivní přípravu v praktických dovednostech a teoretických vědomostech pro náročná moderní technologická CNC pracoviště ve výrobních organizacích. Absolvent je mnohem dříve v praxi uplatnitelný a tím i efektivita výuky s praktickým dopadem na současné konkrétní požadavky zaměstnavatelů je mnohem vyšší. Nové výukové CNC stoje zaručují vysokou bezpečnost výuky včetně hygienických požadavků. Jako trenažéry dokonale simulují skutečná výrobní obráběcí CNC centra, kde žáci získají potřebné návyky a požadované vědomosti o obsluze, řízení a programování těchto strojů. Partnerská spolupráce s podnikateli je zaručena zejména zřizovatelem školy Podorlické sdružení zaměstnavatelů tj. nestátní nezisková organizace ve formě občanského sdružení, které představuje přední výrobní organizace Podorlického regionu a jeho okolí. Protokol ČŠI: Kvalitní materiální vybavení školy výpočetní technikou, koncepčnost vedení školy, aktivita a zájem učitelů o další vzdělávání vytvářejí dobré předpoklady pro celkový rozvoj školy. Začlenění a především funkční využívání výpočetní techniky v průběhu výchovně-vzdělávacího procesu je prestižní záležitostí jak pedagogů, tak i partnerů školy, u nichž probíhá odborná praxe žáků. Za poměrně krátkou dobu svého působení škola prokázala, že je funkčním článkem vzdělávacího systému středního odborného školství. Celkově je Střední škola Podorlické vzdělávací centrum, Dobruška hodnocena jako příklad dobré praxe. V Hradci Králové dne 27. června 2007

3 CNC vertikální obráběcí centrum IKC 500C CNC vertikální obráběcí centrum IKC 500 C Je moderní vyvrtávací a frézovací 3-osé centrum umožňující přesné obrábění menších obrobků, vysokoproduktivní a přesné vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů. Toto centrum je vysokoekonomické při vysokých objemech výroby ale i při malé a střední kapacitě výroby umožňují zkrátit výrobní cyklus, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků a požadované kvality. Obráběcí centrum je plně zakrytováno, jeho design i vybavení je na vysoké úrovni. Svým ergonometrickým řešením splňuje i požadavky náročné obsluhy. Je vybavené zásobníkem pro automatickou výměnu 12 nástrojů. Jeho předností jsou vysoké otáčky vřetena poháněného servomotorem jako i dvířka na bočních krytech umožňující obrábění obrobků s délkou větší jako je délka stolu. Charakteristická je tuhost stroje, kterého základem jsou masivní odlitky.

4 Pracovní stůl: rozměr stolu mm 760 x 400 max.zatížení stolu kg 200 T drážky mm 4 x (80 x 16) Pojezdy: pojezd stolu v ose X mm 500 pojezd stolu v ose Y mm 400 pojezd stolu v ose Z mm 400 rychlost posuvu v osách X,Y,Z m./min. 10 rychloposuv v osách X,Y,Z m./min. 24 kuličkový šroub X,Y,Z mm C3x32xP12 přesnost polohování mm 0,005 opakovatelná přesnost mm ±0,003 Vřeteno: otáčky vřetene ot./min příkon motoru vřetene kw 5.5/7.5 kužel vřetene DIN 69871A ISO 40 max.rozměr upínaného nástroje mm 100 x 250 Zásobník stroje: max.délka nástroje v zásobníku mm 250 max.průměr nástroje v zásobníku mm 100 max.hmotnost nástroje v zásobníku kg 6 počet nástrojů v zásobníku ks 12 Údaje stroje: vzdálenost vřetene od stolu mm vzdálenost středu vřetene od sloupu mm 400 rozměry stroje mm x x hmotnost stroje kg STANDARDNÍ VYBAVENÍ STROJE lineární valivé vedení pro 3 osy řídící systém FaNUC 0i-MC Fanuc digitální servo pohony 10.4 LCD monitor, Manual quide i úplné krytí pracovního prostoru automatický zásobník nástrojů ATC-16 bez paže ofukování kužele vřetena vzduchem automatické mazání osvětlení pracovního prostoru chladící systém zakrytí všech os kužel vřetene ISO40, norma pro upínací čep ISO/DIS 7388/2/A norma pro nástrojový držák: DIN 69871A tlačítko ovládání upínání nástrojů středové upínání nástrojů světelná signalizace stavu stroje vřeteno ot./min. chlazené olejem vnitřní chlazení nástrojů MPG kolečko rozhraní RS-232, USB port výměník tepla pro el. skříň

5 CNC soustruh IKS 410 S Tento soustruh je univerzální modifikovaný ve 2 ( X, Z) osách souvisle řízené s vodorovným ložem a je určeny pro obrábění rotačních součástek jak z děleného i tyčového materiálu tak i z hutních polotovarů. Umožňuje ovládání ve třech režimech: manuální, poloautomatický, plně automatický. Pro maximální zefektivnění výroby lze stroj vybavit podavačem tyčí. Je vybaven 8-mi polohovou hydraulickou revolverovou hlavou. Jeho předností je vysoká tuhost stroje (masivní odlitky, přesně broušené vodorovné lože a precisní uložení supportu) zabezpečuje stabilitu procesu obrábění a dosažení požadovaných parametrů výrobku. Pro tento stroj je charakteristická vysoká přesnost, rychlost, výkonnost a jednoduchá obsluha při dlouhodobé životnosti
