1 Tornado Series 2osé CNC produkční soustruhy & 3osá CNC soustružnická centra

2 BRITSKÁ KONSTRUKCE A VÝTEČNÉ ZPRACOVÁNÍ V Colchesteru píšeme příběh úplného odevzdání se technické inovaci, kvalitě a podpoře zákazníka, který trvá již déle než 100 let. Náš konstrukční tým s pomocí našich zákazníků zkonstruoval tuto nejdokonalejší řadu, stoprocentně v Británii vyrobených, 2osých CNC produkčních soustruhů & 3osých CNC soustružnických center Tornado proto, aby vám pomohl okamžitě zvýšit vaši konkurenceschopnost. Tyto skvěle navržené stroje, vyrobené s použitím komponentů nejlepších ve své třídě, jsou perfektní volbou pro každého, kdo potřebuje současně provádět operace soustružení, frézování a složené operace s cílem vyrobit přesné soustružené díly v oblasti kusové výroby, výroby malých a středních dávek nebo dávek s vysokou opakovaností při nízkých nákladech.

3 TORNADO Kvalita Přesnost Tuhost Rychlost Vyspělá technologie soustružení Soustružení a soustružení kombinované s frézováním CNC Produkční Soustruhy a Soustružnická Centra Tornado poskytují větší tuhost a přesnost, protože jsou postavena spoužitím Duo-Stable, jedinečné moderní konstrukce obráběcích strojů společnosti Colchester, která zajišťuje teplotní a dynamickou stabilitu až třikrát vyšší než v případě litiny. Díly vyráběné na stroji Tornado jsou typicky přesnější, s vyšší kvalitou povrchu, méně náchylné teplotním deformacím. Stroje jsou ideální pro operace soustružení tvrdých materiálů. Pro 3-osé soustružení jsou perfektní CNC soustružnická centra T2M, T6M, T8M a T10M, vybavena plně interpolovanou osou C, kotoučovou brzdou vřetena a poháněnými nástroji tak, aby učinila radiální a axiální frézování, vrtání, vyvrtávání a závitování snazší než kdy předtím.

4 Řada Tornado Je po vás požadováno stále zkracovat výrobní časy komplexnějších přesnějších soustružených dílů, avšak současně snižovat vaše ceny? Potřebujete soustružnické centrum, které vám poskytne své schopnosti, produktivitu a přesnost, ale především vám zajistí komplexnost dokončeného výrobku? Zde je vaše řešení. Colchester Tornado nové řady je nejstabilnějším a nejtužším strojem ve své třídě. Spolu se zdokonalenou ergonomikou, ve své třídě nejlepšími komponenty, s novým řízením Fanuc OiTD a unikátním, zákaznicky orientovaným Manual Guide i jako standardem vám poskytuje širokou škálu konfigurací pro výrobu i těch nejkomplexnějších dílů. ŘEŠENÍ PRODUKTIVITY Při jakýchkoli potřebách vaší výroby zjistíte, že Tornado vyhovuje každé aplikaci. Každé Tornádo má vysoce účinný interaktivní systém Manual Guide i (Fanuc), techniky firmy Colchester dobře přizpůsobený potřebám zákazníků, požadujícím krátké seřizovací časy a efektivní výrobní postupy. Řada Tornado využívá pro upínání obrobku revoluční sklíčidlo Gripfast firmy Pratt Burnerd International, které kombinuje vysokorychlostní soustružení s rychlým přechodem mezi obrobky, použitím sklíčidla s čelistmi, kleštinového sklíčidla nebo rozpínacího trnu, podle potřeby vaší operace. Pro zajištění nepřetržitého provozu je k dispozici vlastní jednotka podavače tyčí MBF1000, umožňující programování přímo z řídicího systému, spolu s výhodou možnosti plánování zakládání tyčí a jejich kontrolou.

5 Technologie Fanuc & Colchester 2-osé a 3-osé soustruhy Tornado využívají nové řízení řady Fanuc OiTD. Tato ultrakompaktní řízení, vedoucího světového výrobce CNC řídicích systémů, jsou zcela digitální, ve srovnání s předchozím řízením, s dvojnásobnou rychlostí zpracování a ve standardu zahrnují nejnovější, Colchesterem zákaznicky orientovaný, Manual Guide i. Uživatelé celého světa oceňují mnohostrannost tohoto CNC řídícího systému kombinovaného s 10.4 barevnou LCD obrazovkou a proslaveného vysokými výkony. Propojení optickými kabely zajišťuje ultravysoké rychlosti sériového přenosu dat a spolehlivou funkci i v tom nejdrsnějším dílenském prostředí. Výhody Manual Guide i zahrnují: Rychlé a snadné obrábění a seřízení nástrojů Bez potřeby znalosti programování v ISO Schopnost simulovat obrobek před obráběním Ověřování dráhy nástroje Snadné programování v kusové výrobě Interface se systémy CAD/CAM Snadné vyjímání, kopírování a vkládání částí programů Colchesterem zákaznicky orientovaný Manual Guide i Manual Guide i je nejnovějším produktem firmy Fanuc v oblasti konverzačního programování, který umožňuje obsluze rychle a efektivně generovat partprogramy použitím snadno srozumitelných konverzačních pomůcek a nápověd, které jsou pro řadu Tornado unikátní. Navíc, k mimořádné síle systému Manual Guide i, byli technici Colchesteru schopni uplatnit své vlastní soustružnické zkušenosti a vyvinout zákaznické cykly, zvláště pro potřeby ručního/cnc typu soustruhu. Tyto zákaznické cykly vyvinuté firmou Colchester vám ušetří mnoho času a také stlačování tlačítek a umožní vám tvorbu komplexních partprogramů bez jakékoli potřeby znalosti programovacího jazyku ISO.

6 Volitelné příslušenství Colchester nabízí širokou škálu zvláštního příslušenství umožňující přizpůsobení specifikace vašeho Tornada přesně pro vaší konkrétní aplikaci. ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ STROJE Otáčková řada. Každé Tornado je nabízeno buď s vysokou nebo nízkou otáčkovou řadou a je dodáváno se sklíčidlem odpovídajícím vámi zvoleným otáčkám vřetena. Tato možnost je zahrnuta v ceně stroje. (Volba nižší otáčkové řady nabízí vyšší kroutící moment a větší kapacitu sklíčidla. Hydraulický koník. Vhodný pro soustružení z tyče a soustružení hřídelů. Je polohovaný ručně a je opatřen hydraulickou pinolu. Plný zdvih pojezdu koníku. Prostřednictvím aktivace hydraulikou a montáže lineárního vedení. Dopravník třísek. Mimořádně jednoduchý a spolehlivý dopravník laťkového typu pro automatické odstraňování třísek a ostatního odpadu. Motorizované rameno nastavení nástrojů Renishaw. Automatické nastavení nástrojů v rámci cyklu stroje a aktualizace dat. Sonda měření obrobků Renishaw. Opticky připojená sonda zajišťující měření a automatickou korekci obrobku. Ethernet Link. Umožňuje CNC dálkový přenos dat partprogramů, dispečerské řízení, získávání dat, diagnostické a servizní funkce. Port USB. Umožňuje rychlý a snadný přenos partprogramů prostřednictvím standardních paměťových jednotek USB Software správy nástrojů. Pro rutiny týkající se opotřebení nástrojů, životnosti nástrojů a nahrazení sesterským nástrojem.

7 ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ PRO MANIPULACI S OBROBKY Podavač tyčí MBF Plně elektrický, plně integrovaný podavač tyčí, se software plánování zadávání dílců, automatickým měřením tyče a výpočtem počtu dílců, který může být z disponibilní tyče vyroben. Lapač dílců. Nový, velkokapacitní lapač dílců, dodávaný s vyjímatelnou schránkou. Dopravník obrobků. Pro bezpečné a přesné vykládání obrobků. Interface podle typu použitého podavače tyčí. Vhodné pro všechny populární druhy podavačů tyčí, např. IEMCA, LNS, Hydrafeed, FMB, IRCO Breuning. ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ PRO UPÍNÁNÍ OBROBKŮ Čelisťové sklíčidlo Gripfast. Ve své třídě vedoucí, vyvážené sklíčidlo s rychlou výměnou čelistí od firmy Pratt Burnerd. Úspora času dosažená při výměně čelistí může toto sklíčidlo zaplatit do šesti měsíců. Gripfast je možno přestavět pro práci v kleštině nebo s rozpínacím trnem během vteřin. Kleštinová sklíčidla. Výběr kleštinových sklíčidel a kleštin CDC a DIN. Speciální upínače. Individuální řešení pro širokou škálu požadavků při soustružení mohou být navržena našimi vlastními specialisty na upínání.

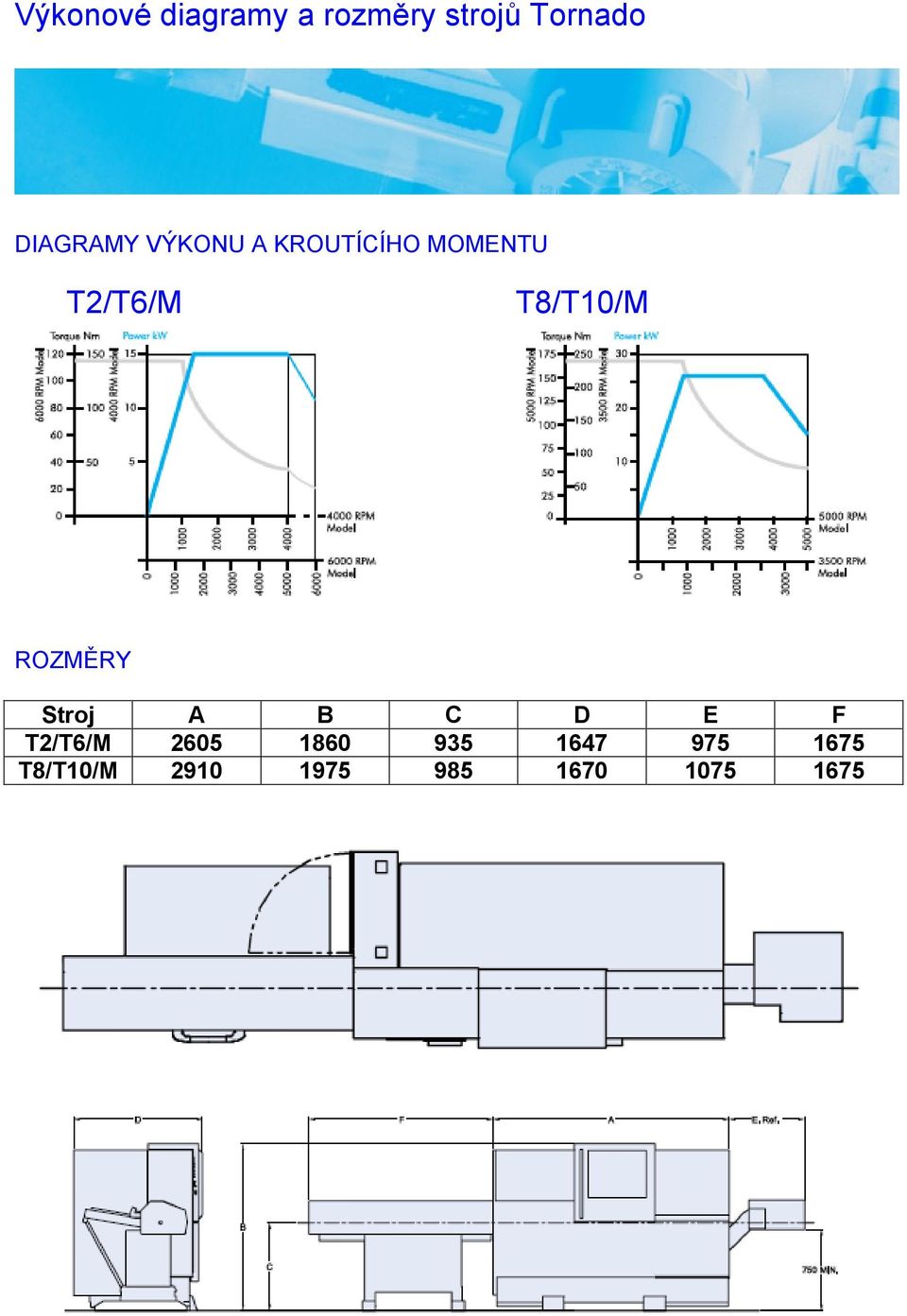

8 Výkonové diagramy a rozměry strojů Tornado DIAGRAMY VÝKONU A KROUTÍCÍHO MOMENTU T2/T6/M T8/T10/M ROZMĚRY Stroj A B C D E F T2/T6/M T8/T10/M

9 Specifikace řady Tornado TORNADO 2 osy T2 T6 T8 T10 Oběžný Ø nad ložem 440mm 600mm Pracovní zdvih v ose X 187mm 270mm Pracovní zdvih v ose Z 450mm 600mm Jmen. max. Ø soustružení 215mm 360mm Jmen. max. délka soustruž. 420mm 550mm Vrtání tažné trubky 46mm 56mm 66.5mm 82.5mm Max. Ø tyč. polotovaru 45mm 55mm 65mm 80mm Zakončení vřetena A2-5 A2-6 A2-8 Velikost sklíčidla 170/125mm 210/170mm 254/210mm 265/305mm Výška osy vřetena 950mm 977mm Max. otáčky vřetena 4000/6000ot/min 3500/ /4000 Výkon motoru vřetena 15kW 26kW Sklon lože 60 Velikost rychloposuvu X/Z 30/30m/min Přesnost najetí/opakovanost ±0.005 / 0.002mm Počet nástrojových poloh 12 Typ nástrojových držáků VDI 30 VDI 40 Kapacita nádrže chlazení 100L 150L Výkon čerpadla 25L/min Max. spotřeba el. energie 28kVA 50kVA Přibližná čistá váha 3950kg 4550kg TORNADO 3 osy T2M T6M T8M T10M Počet poháněných poloh 12 Typ nástrojových držáků VDI 30 VDI 40 Max. otáčky 5000ot/min 4000ot/min Max. výkon poháň. nástrojů 3.7kW 3.7kW 5.5kW Spojka poháň. nástrojů DIN x0.8 DIN x0.8
